Виды струбцин для сварки

Струбцина – общие сведения

Большинство столярных (и не только) заготовок для надежной работы должно быть качественно закреплено на верстаке. Как правило, подобная фиксация происходит с помощью особых зажимов, которыми и являются струбцины. Чаще всего они используются для производства слесарных и столярных работ, что делает их незаменимыми приборами для строителей, столяров, плотников и кровельщиков. Хоть струбцина и выполняет вспомогательную функцию, однако без нее невозможно обойтись при обработке длинных балок, крупных досок, а также иных крупногабаритных строительных расходных материалов. Основная задача – на время прочно закрепить обрабатываемую деталь в необходимом положении, что сделать очень просто, ибо прибор крайне легок в эксплуатации.

По своему устройству рассматриваемый прибор представляет собой основание с вертикальным положением и с рабочими губами с нарезанной резьбой (либо без нее), которые размещаются на железной раме с ответной частью. Винтовой элемент необходим не только для закрепления, но он также ответственен за ослабление/усиление надавливания на зафиксированный объект. Сами устройства производятся чаще всего из железа, но для конкретных задач могут выпускаться пластиковые либо деревянные модели.

Из каких элементов состоит струбцина

Перед тем как сделать струбцину, необходимо разобраться, какие конструктивные элементы в ней присутствуют. Среди основных из них стоит выделить:

• раму;
• прижимные губки;
• подвижный элемент;
• рычаг.

Работу такому стягивающему механизму обеспечивает передвигаемая подвижная часть, которая имеет резьбу. Благодаря этому зажимное приспособление притягивается, прижимая между плоскостями подвижных элементов нужный предмет. Контролировать зажимную силу следует рычагом.

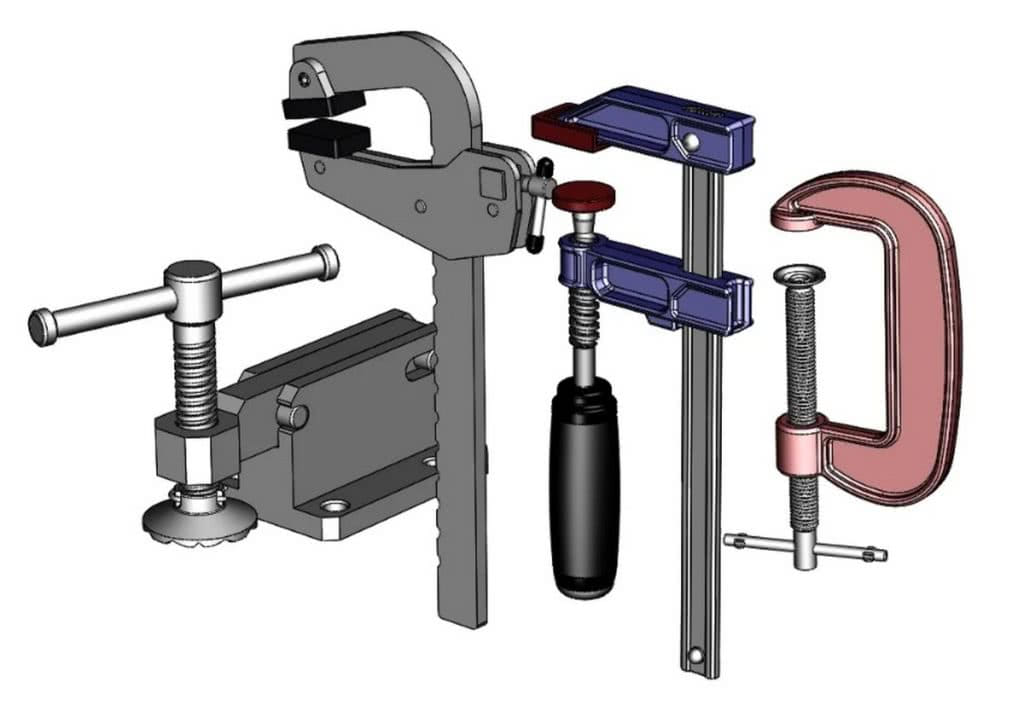

Сегодня известны разнообразные зажимные приспособления, которые изготовлены в качестве рычажной системы. Но  изготовление таких механизмов в домашних условиях не представляется возможным.

Для изготовления угловой струбцины своими руками, которая будет отличаться качеством и надежностью, оптимальней всего установить металлические детали. Для их соединения можно использовать сварку. Такой крепежный механизм будет обладать  надежной конструкцией, позволяющей  выполнять стягивание элементов, которые имеют различную упругость. Применение универсальных металлических стяжек может осуществляться для выполнения разнообразных работ, при этом срок их эксплуатации является более длительным, по сравнению с другими материалами.

Лучшие ленточные струбцины

Объемные конструкции позволяет собирать и удерживать ленточная струбцина. Соединительным элементом ее является лента или ремень. Такой тип зажимных приспособлений позволяет точно и бережно выполнять сборку. В эту категорию попали две эффективные модели.

STANLEY Bailey 0-83-100

Рейтинг: 4.9

Фиксировать объемные крупные заготовки позволяет ременная струбцина STANLEY Bailey 0-83-100. Эксперты отмечают удобную эргономичную рукоятку, которая обеспечивает комфортную работу. Максимальное раскрытие губок достигает 4,5 м, при этом весит устройство всего 465 г. Производитель изготовил составные части струбцины из прочного пластика. В собранном состоянии инструмент имеет компактные размеры, длинная лента обладает высокой прочностью и износостойкостью. Оптимальное сочетание цены и качества помогли струбцине стать победителем в своей категории.

Пользователи довольны компактностью и легкостью изделия, качеством материалов, удобством в работе. Единственным минусом модели считается непродуманная система свертывания ленты.

1. легкость и компактность;

2. качественные материалы;

3. удобство в работе;

4. длинный ремень.

1. нет механизма сворачивания ремня.

matrix 20325

Рейтинг: 4.8

Широкий спектр задач поможет решить в быту ленточная струбцина matrix 20325. Это может быть склеивание рамок для фотографий или картин, сборка ящиков или мебельных корпусов. Эксперты отмечают долговечность приспособления, основные детали которого изготовлены из высококачественной пластмассы. Производитель позаботился об удобстве работы, рукоятка имеет обрезиненное покрытие, улучшающее хват. Модель компактно выглядит в собранном состоянии, весит она всего 417 г. Длина ленты составляет 4 м. В актив изделию следует занести доступную цену. Приспособление занимает почетное второе место в обзоре.

В отзывах владельцы хвалят струбцину за универсальность, низкую цену, качественные материалы. А вот к конструкции есть вопросы. Так недоумение вызвала пластиковая гайка.

Назначение

Используется струбцина монтажная для кантования изделий (поворота детали с одной плоскости в другую) и их подъема в горизонтальном положении. Однако основной функцией данного устройства все же является удержание прибора в так называемых «тисках» для проведения ремонтно-восстановительных работ. Стоит отметить, что, если вам нужно использовать данный прибор для кантования деталей, не обязательно приобретать какие-либо дорогостоящие устройства. С такой работой может справиться даже самый дешевый прибор. Если же вам необходимо применить струбцину в качестве подъемного элемента, для таких целей нужно иметь универсальные устройства. Такие инструменты (хомуты для крепления воздуховодов в том числе) отличаются тем, что могут укомплектовываться дополнительным навесным оборудованием.

Рейтинг качественных угловых струбцин

Подобные приспособления применяются для фиксации устройств под определенным (прямым) углом. Для этого понадобятся струбцины особого вида. Состоят из двух прижимных элементов, которые плавно сдвигают заготовки по направляющей под выбранным углом.

WILTON 65014 4700

Превосходный инструмент, который предназначен для работы с угловыми заготовками. Тиски располагаются перпендикулярно. Оснащены широкими губками по 10 см. Коэффициент рабочего хода составляет 8,5 см. Конструкция предназначена для обустройства металлообрабатывающих станков. В комплекте поставляется пошаговая инструкция по сборке установки. Вес – 5000 г. Специалисты советуют использовать изделие стационарно, так как вес достаточно большой и его неудобно перемещать с места на место. За надежность фиксации отвечает установленный винтовой зажимный механизм. Несмотря на китайскую сборку, производителем предоставляется гарантия на 2 года. За удобство в эксплуатации отвечает Т-образная рукоятка. Это позволяет повысить крутящий момент до необходимых пределов.

Стоимость – 5500 руб.

WILTON 65014 4700

Достоинства:

• простота монтажа;
• наличие защиты от коррозии;
• эргономичная рукоятка;
• губки оптимальной ширины;
• надежность;
• качество сборки.

Недостатки:

Stanley 0-83-122 919

Эта модель пользуется повышенным спросом среди мебельщиков и слесарей. Устройство рассчитано на усиление зажима между заготовками разной толщины под прямым углом. Ключевой элемент изготовлен из алюминия литого типа. Вес меньше 1 кг. Для большего удобства в использовании предусмотрены две эргономичные рукоятки. Верхняя губка поворотного типа применяется для закрепления прямолинейных изделий. Для того, чтобы осуществить монтаж, понадобится ряд вспомогательных отверстий, которые находятся в основании. Устанавливается на верстак. Отличный вариант для обустройства небольших мастерских.

Средняя цена – 1280 руб.

Видео-обзор:

https://youtube.com/watch?v=W3IGXrSMP_g

Stanley 0-83-122 919

Достоинства:

• многочисленные положительные отзывы в сети;
• качество сборки и расходных материалов;
• монтаж осуществляется своими руками;
• компактные габариты;
• удобство в использовании;
• отличное соотношение цены и качества.

Недостатки:

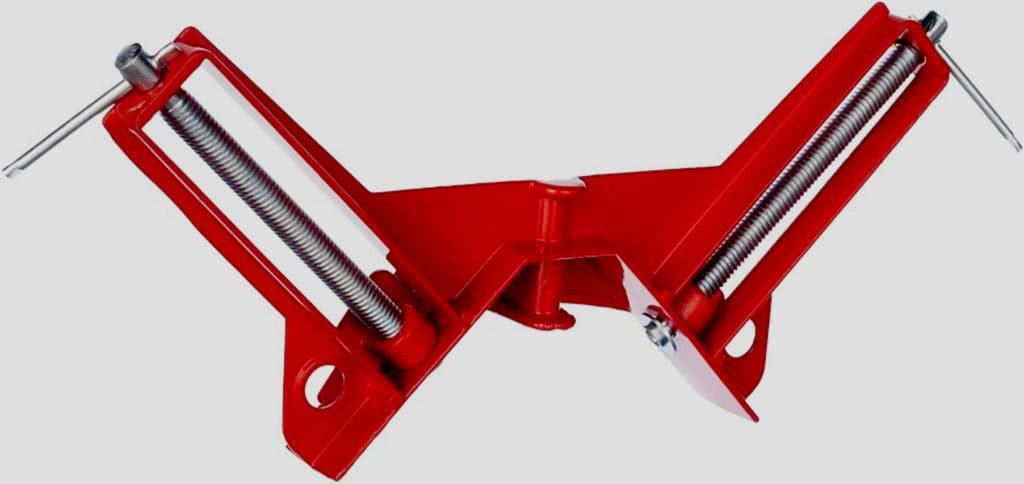

Fit 59275

Недорогой и практичный инструмент углового типа подходит для обработки разнообразных конструкций. Позволяет работать с материалами любой плотности и толщины (стекло, дерево, металлы). Конструкция цельнометаллическая. Пластиковые вставки отсутствуют, за счет чего ее можно использовать для осуществления сварочных работ. В качестве защиты от коррозии применяется порошковое напыление. Это благоприятно сказывается на эксплуатационном сроке установки. Позволяет работать с толстыми брусками за счет наличия широкого зажима. Отлично крепится на любой плоскости. Для этого производителем предусмотрено ряд отверстий. Риск падения отдельных заготовок исключается.

Стоимость – 332 руб.

Fit 59275

Достоинства:

• компактные габариты;
• качество сборки и расходных материалов;
• защита от коррозии;
• винты сделаны из нержавеющей стали;
• небольшой вес.

Недостатки:

Лучшие быстрозажимные струбцины

Характерной особенностью быстрозажимных струбцин является наличие пистолетной рукоятки и куркового механизма. Контролировать прижимное усилие удается за счет числа нажатий на курок. Эксперты по достоинству оценили возможности одной струбцины.

BAHCO QCB-900

Рейтинг: 4.8

Для удержания крупногабаритных заготовок создана быстрозажимная струбцина BAHCO QCB-900. Швейцарское приспособление обеспечивает максимальный уровень безопасности и комфорта для работника. Длина рейки составляет 900 мм, губки оснащены резиновыми накладками. Поэтому фиксировать можно заготовки из древесины или пластика. Управлять приспособлением достаточно просто, для этого имеется обрезиненная рукоять с курком. Стоит на него нажать, чтобы ослабить крепление детали или переместить передвижную часть на необходимую длину.

Эксперты включили модель в наш рейтинг за качественное изготовление, систему ребер жесткости на скобе обхвата. Недостатком пользователи считают появление ржавчины при попадании на механизм воды.

Достоинства

• прочная рейка из металла;
• резиновые накладки на губках;
• удобная пистолетная рукоять;
• возможность использование в качестве распорки.

Особенности конструкций

Струбцина монтажная имеет в своем составе три основные детали: корпус, винт и специальную опорную площадку. При этом корпус данного устройства имеет G-образную конструкцию и производится из высокопрочной углеродистой стали. Винтовая передача либо просто винт обеспечивает значительную контактную нагрузку, которая необходима для надежной фиксации инструмента в струбцине. Все работы и действия по зажиму деталей проводятся вручную, то есть при использовании физической силы человека. Из-за того что данный инструмент не имеет в своей конструкции электродвигателя, он является одним из наиболее надежных и долговечных.

Собираем самодельную струбцину своими руками

Струбцина – приспособление для сварщика незаменимое, точно так же, как и для слесаря, столяра и других специалистов, которым надо что-то сварить, скрепить, склеить и т.д., предварительно зафиксировав элементы конструкции относительно друг друга статично в заданном положении. Рынок слесарных инструментов предлагает широкий ассортимент продукции, способной удовлетворить запросы самых придирчивых покупателей. Но и цены на нее соответствующие. Однако, размеры и конфигурация конструкций с которыми приходится работать могут сильно отличаться. Вряд ли вы приобретете одну струбцину на все случаи жизни. Нужно хотя бы десяток разных по размеру: маленьких, средних больших и т.д. и т.п. Не покупать же каждый раз дорогостоящую оснастку для разовой работы? Это в конечном итоге влетит в копеечку! В таком случае целесообразно будет ее изготовить практически даром из вторичных материалов: обрезков металла, болтов, шайб и гаек.

Как может выглядеть самодельная струбцина, сделанная своими руками? Предлагаем вам несколько вариантов.

№1 Самый простой вариант

Струбцина состоит из двух толстых стальных пластинок с просверленными под болты отверстиями. Конструкция собирается, соответственно, на гайках. Может применяться для зажима двух заготовок, например, на время их склеивания или точечной прихватки сваркой, или для других целей.

№2 G-образная струбцина

Для такой «приспособы» потребуется вырезать любым удобным способом (лучше газовым или плазменным резаком) «кусок металла» с-образной формы, подобрать длинный болт с пяточкой (последняя должна крутиться) и отверстием под отвертку или штырь.

Можно поступить еще проще и использовать в качестве «основы», например, два уголка. сваренных вместе или часть швеллера. Такие струбцинки разных размеров будут всегда полезны в хозяйстве.

№3 F-образная струбцина

Можно сделать из профильной трубы с отверстиями, чтобы можно было сдвинуть планку и увеличить площадь захвата. Зажим собирается по тому же принципу, что и в предыдущих вариантах.

№4

Практически у каждого в хозяйстве есть ненужная старая советская мясорубка. В крайнем случае можно использовать ее зажим в качестве струбцины. Если лишняя часть мешает, можно ее обрезать.

Возможны и другие варианты. Предлагайте, обсудим здесь или в группе ВК.

Струбцина с автоматической фиксацией: как сделать

Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера. Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками – закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.

Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и “хватка” струбцины тут же ослабнет, брусок будет освобожден от струбцины.

Как сделать такую струбцину?

Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.

Посмотрите товары для изобретателей. Ссылка на магазин.

Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.

Нижний упор

К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.

Электроника для самоделок вкитайском магазине.

Верхний упор

С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).

Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.

Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).

Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.

Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.

К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).

Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.

Верхний упор собран.

Соединяем нижний и верхний упор – вставляем профильную трубу в квадратное отверстие верхнего упора.

Самоделка готова к использованию!

Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.

Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

Лучшие угловые струбцины

Для надежной фиксации деталей под прямым углом применяются угловые струбцины. Они бывают разные по конструкции, для фиксации применяются одно- или двухвинтовые прижимы. Специалистам понравилась работа двух изделий.

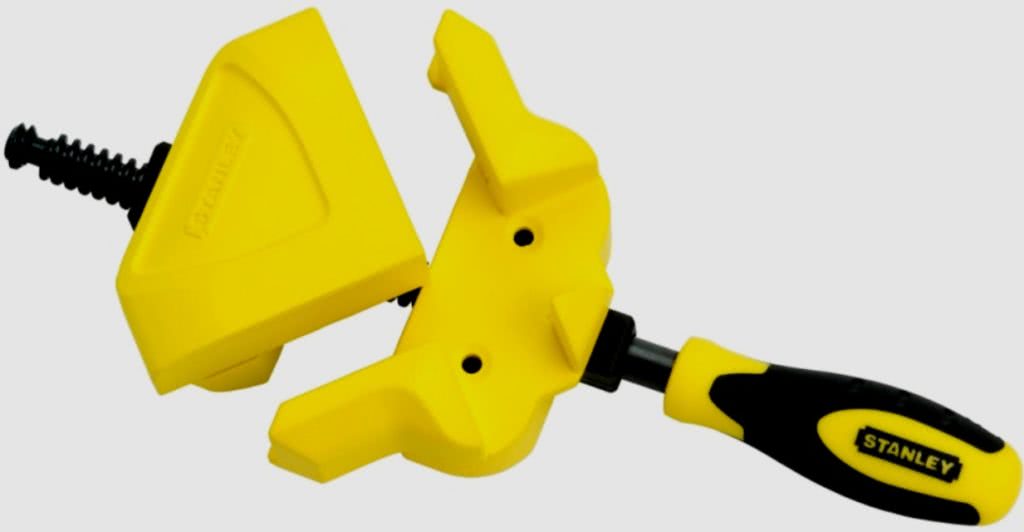

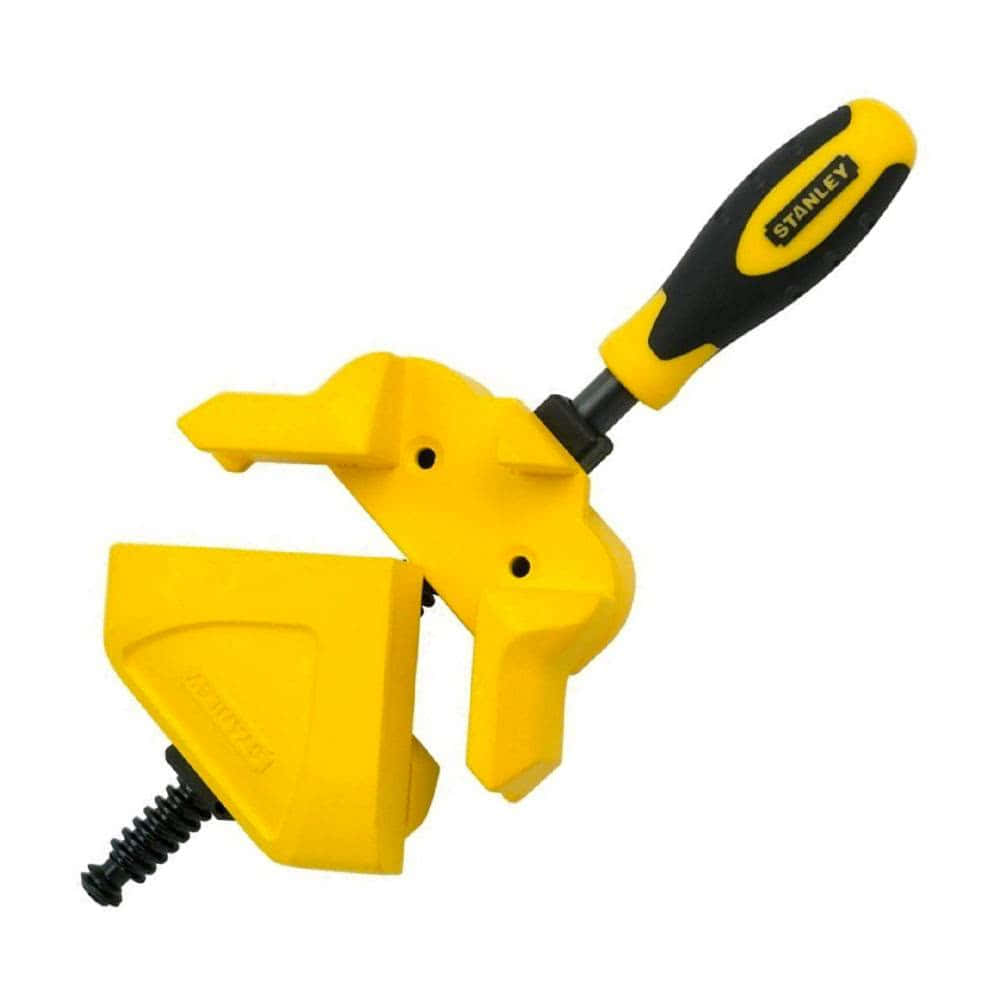

STANLEY Bailey 0-83-122

Рейтинг: 4.9

Надежно фиксирует детали под прямым углом струбцина STANLEY Bailey 0-83-122. Она изготовлена из высокопрочного литьевого алюминия, что делает конструкцию надежной и долговечной. Мощное усилие зажима обеспечивает винт. Эксперты по достоинству оценили возможность использования изделия в качестве параллельной струбцины. Американская разработка собирается в Китае, поэтому стоимость является доступной. В результате пользователь получает сразу два варианта фиксирующих устройств. Для комфортной работы установлена эргономичная рукоятка с прорезиненными вставками. Ширина зажима достигает 57 мм при глубине 30 мм. Весит изделие 1,01 кг.

Владельцы довольны мощным корпусом, надежной фиксацией деталей, доступной ценой. Из минусов они отмечают громоздкость приспособления.

1. быстрый зажим;

2. удобная рукоятка;

3. надежный винтовой зажим;

4. доступная цена.

1. громоздкость.

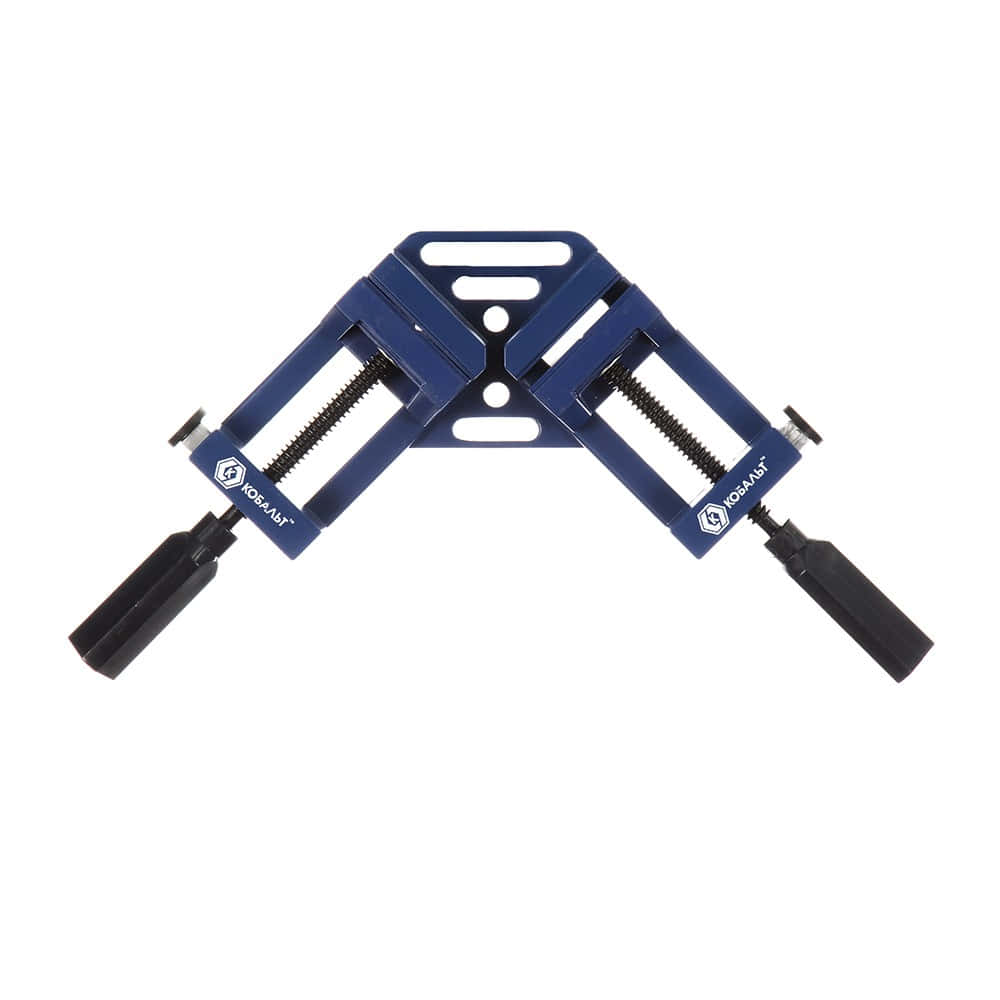

КОБАЛЬТ 248-870

Рейтинг: 4.8

С широким спектром материалов способна работать угловая струбцина КОБАЛЬТ 248-870. Российско-китайское изделие эксперты рекомендуют сварщикам, которые часто изготавливают ворота или калитки из металлического профиля. Приспособление точно стыкует детали под прямым углом, внешне оно напоминает двое тисков, расположенных друг к другу под углом 90 градусов. Каждую заготовку фиксирует отдельный винтовой зажим, момент затяжки можно задать как рукой, так и специальным ключом. Конструкция сделана из алюминия, она имеет ширину зажима 75 мм и глубину 65 мм. Весит модель всего 875 г. Второе место струбцина занимает за более высокую цену.

Отечественные пользователи довольны надежностью зажима, легкостью и удобством струбцины. Кроме высокой цены они недовольны еще тугим вращением винтов.

Струбцины для обработки мебели

Отдельно рассматриваемым вариантом являются мебельные инструменты. Все модели должны отвечать ряду требований:

• Не портить поверхности мебели при фиксации.
• Надежность крепления.

Кроме того, подобные приспособления обязательно должны иметь удобные формы (мебельные детали не всегда отвечают традиционным габаритам и формам). Независимо от материала изготовления (а чаще всего в данной роли выступают металл и древесина), рабочие поверхности покрывают дополнительными планками для защиты мебели от повреждения.

Выделяют следующие типы мебельных струбцин:

1. Винтовая модель. Представлена в виде Т-образной рукоятки и классического винта. Наиболее часто используется для ремонтных работ с сантехникой, коммуникационными трубами.
2. Монтажные струбцины. Для подобных вариантов область применения – это монтирование коммуникаций и фиксация их на должном уровне.
3. Угловая струбцина. Имеет удобную форму, используется при склеивании рам, деревянных уголков.

На практике используется комбинированные модели с гидравликой, триггеров, вакуумом. Это G-образные и F-образные типы струбцин, которые применяются для фиксирования сложных предметов, силиконовых деталей (с чувствительной поверхностью к механическим воздействиям).

Струбцина из металла своими руками

Большую часть слесарных и столярных струбцин изготавливают из металла, чаще всего стали или алюминиевых сплавов, причин для подобной избирательности всего две:

• Высокая прочность металлических деталей;
• Длительный срок службы даже при большой нагрузке.

Чтобы сделать струбцины из металла, потребуется сварочное оборудование, болгарка и обычная электродрель и электролобзик.

Длинная стягивающая струбцина

Наиболее логичным будет сделать струбцину, у которой направляющий брус или планка из дерева заменены квадратной профильной трубой. Метровую струбцину можно сделать из квадрата 20х20 мм, для двухметровой потребуется профиль 30х30 мм. Использование трубчатого квадратного профиля позволяет сделать конструкцию очень жесткой без «тянучек» и усадки, как это бывает у пиломатериалов.

Проще всего сделать длинную струбцину по классической схеме. Стационарная, подвижная и переставная части изготавливаются из толстой фанеры.

Каждая деталь состоит из двух половинок, которые вырезаются лобзиком и стягиваются болтами на длинной квадратной трубе. Ходовой винт можно сделать из двух частей резьбовой шпильки и обычного куска арматуры.

Самодельная сварная струбцина из арматуры

Вместо дерева можно использовать обычный арматурный пруток, сечением 8-10 мм. Чтобы сделать корпус струбцины из арматуры, потребуется вырезать две заготовки длиной 65 и 55 см. Прутки греют на паяльной лампе и загибают на стальной оправке под прямым углом согласно чертежу.

Согнутые заготовки сваривают в одну Г-образную конструкцию, обязательно соединяются сварочным швом носик и линейные участки арматуры.

Следующим этапом из отрезка в 20 см изготавливают стойку под ходовой винт, к которой приваривают гайку. Если усилие зажима на струбцине более 50 кг, то стойку можно сделать гнутой или укрепить дополнительным подкосом.

Самодельная G-образная струбцина

Конструкцию с G-образным корпусом еще называют винтовым прессом за огромное усилие, которое можно получить с помощью ходового винта. Сделать G-образную струбцину достаточно просто. Для этого необходимо нарезать болгаркой заготовки корпуса из толстого металла, не менее 7-8 мм толщиной.

Корпус сваривается буквой П. На верхней полке нужно сделать отверстие под гайку, далее навинтить ее на ходовой винт и установить на место сварки. На нижней полке укладывают небольшой кусочек металла — столик, который прижимают вывернутым винтом. Нужно только сделать несколько сварочных точек или швов, чтобы приварить столик и гайку, и струбцина готова.

Деревянная прокладка для опоры металлической струбцины

Важной деталью любой струбцины считается подкладка, устанавливаемая под опорные поверхности зажима. Делается это для достижения двух целей:

• Не допустить повреждения зажимаемой струбциной детали, так как в металлических приспособлениях давление зажима может легко достигать нескольких сот килограммов;
• Равномерно передать и распределить усилие от ходового винта на поверхность мебельного щита или фиксируемой детали.

Лучше всего сделать прокладку из обычной березовой фанеры или мягкой древесины с нешлифованной поверхностью.

Зажим для наворачивания проволоки на оправку

Очень непростой задачей считается надежная фиксация стальной проволоки на круглой заготовке, например, резиновой трубе или оголовке штуцера. Конструктивно такое приспособление состоит из двойного корпуса и намоточного штифта.

Проволоку оборачивают вокруг трубы и зацепляют на штифте с болтовой головкой. За 2-3 поворота ключом намотанная полуторная петля натягивается до нужного состояния. Остается сделать поворотом корпуса закрутку проволоки на шланге в несколько витков и обрезать ее концы.

Что нужно для угловых зажимов

Часто сварку проводят, соединяя металлические листы под углом. Их нужно неподвижно держать, как сделать это сварщику, если его руки заняты электродом с маской.

Фиксирующее приспособление

Выручит простое фиксирующее приспособление.

Предварительно собирают:

• 10 мм. по толщине металлические полосы;
• уголки 40х40 или 50х50 (мм.);
• гайки – 4 шт.;
• кронштейн.

Уголок скрепляют болтами или сваркой жестким соединением. Прижимным устройством будут приваренные друг с другом гайки или консольная опора, в отверстиях которой накручена резьба. На установленных направляющих будет перемещаться зажимной механизм. Дрелью сверлят отверстия, вставляют болты, закручивают гайки.

Следующая модель тоже не сложная, но её крепят к верстаку – так удобней работать. Нужно подготовить:

• 2 уголка размером 70 х 70;
• 2 листа железа;
• 2 стальные шпильки;
• гайки – 6 шт.

Порядок производства:

1. Уголки сваривают под прямым углом.
2. Для жесткости ставят металлические планки.
3. По середине уголков приваривают по 1 консоли.
4. В просверленном отверстии нарезают резьбу.
5. В приваренную гайку вкручивают шпильку, она будет фиксировать заготовку.

Соединенные сваркой гайки устанавливают на конец шпильки, тоже приваривают.

Самодельная быстрозажимная струбцина

Рассмотрим вариант изготовления быстрозажимной струбцины своими руками, с помощью которой можно одной рукой быстро закрепить детали друг с другом и зафиксировать их на верстаке для дальнейших работ. Эту конструкцию можно применять при работах по дереву, ремонту мебели, обуви и так далее. Как вариант, быстрозажимные инструменты можно применять не только при сжатии заготовок, но и при работах, когда нужна распорка деталей.

Для изготовления струбцины своими руками нам понадобится пистолет для герметика, деревянный брусок размером 500х50х40 мм. Для изготовления губок будем использовать два прямоугольных бруска размером 10х80х20 мм. Для применения пистолета его нужно доработать, для этого в нём нужно отрезать ту часть, куда упирается носик баллона герметика и выровнять молотком пластину, которая соединяет сам пистолет с удалённой его частью. Затем крепим пистолет этой пластиной к широкой стороне бруска 500х50х40 мм. с помощью саморезов.

В данной конструкции бруски для губок будут перемещаться по бруску 500х50х40, для этого в этих брусках делаем сквозные квадратные отверстия. Одну из губок, надев на большой брусок, надёжно крепим саморезами к кругу пресса пистолета. Далее, надев вторую губку, просверливаем несколько сквозных отверстий через зажим в большой брусок. Несколько отверстий делается для того, чтобы можно было осуществлять регулировку по ширине. Для фиксации будем использовать болт с гайкой подходящего диаметра.

В результате получится, что при нажатии на механизм пуска пистолета пресс будет двигать по бруску одну губку к другой. В местах соприкосновения губок с деталями нужно установить вставки из мягкого материала, например, резины или пластмассы. Усилие на сжатие своими руками сделанной струбцины может достигать 300 кг, работы по установке инструмента можно осуществлять одной рукой. Снятие зажима также происходит по одному нажатию.

Угловая струбцина для сварки

Довольно простую конструкцию угловой струбцины можно сделать своими руками в домашней мастерской, так как заводской аналог стоит довольно дорого. Материалом, из которого этот вид струбцины получится наиболее качественным, является железо.

Первоначально делаем основание конструкции из листового металла толщиной приблизительно 10 мм. Далее, делается основа конструкции. Для этого свариваем два уголка между собой под углом 90 градусов, при изготовлении этого элемента конструкции нужна точность ввиду того, что эти уголки выступают в роли неподвижных зажимных губок. Перед тем как сварить уголки нужно к каждому из них приварить гайки, которые будут служить для перемещения подвижных губок. Ещё в двух уголках сверлятся отверстия под болты. Далее, эти болты вкручиваются в гайки и своей головкой тянут подвижной уголок, чем достигается сжатие и растяжение крепёжных элементов.

Для того чтобы увеличить длину по сторонам захвата можно сделать конструкцию, напоминающую циркуль из двух металлических профилей, соединённых на конце втулкой и болтом. Изготовив две втулки, совпадающие по форме с профилем, с одной из сторон втулки делается зажимной винт, а с другой — крепятся на имеющиеся уголки. Остаётся одеть втулки на профили и зафиксировать их винтами. Этим достигается большое расстояние между захватами и появляется возможность для работы с габаритными предметами.

Созданная угловая струбцина своими руками имеет преимущество перед заводскими моделями прежде всего разнообразием и стоимостью. А также такой инструмент будет обладать повышенной прочностью и надёжностью.

https://youtube.com/watch?v=4aqv5I1KG9k

Выбор струбцины для дома и гаража: критерии и рекомендации

Выбор зажимного инструмента даже у профессионального мастера может вызвать массу вопросов, что уже говорить о новичках. Посещая современный строительный магазин, можно столкнуться с большим разнообразием разновидностей струбцин, которые предназначены для решения конкретных задач. И чтобы решить эти задачи максимально правильно, следует ответственно подойти к процессу выбора струбцины

Специалисты рекомендуют принять во внимание следующие критерии:

1. Механизм фиксации заготовки — наиболее популярными являются модели, оснащенные винтовыми зажимами. Они практичны, удобны и недорогие. Выбирая струбцину с резьбовым механизмом, рекомендуется отдать предпочтение моделям с передвижной губкой. Их преимущество в том, что они позволяют работать с заготовками любых размеров.
2. Усилие зажима — это еще один очень важный параметр, ведь от него зависит не только качество и скорость проведения работ, но и безопасность. Этот параметр зависит непосредственно от типа используемого инструмента, и может варьироваться в пределах от 20 кг до 1 тонны. Максимальное усилие естественно обеспечивают гидравлические и вакуумные струбцины.
3. Присутствие вспомогательных элементов — при помощи струбцины можно не только сжимать заготовки, обеспечивая тем самым временное их соединение, но и использовать в качестве распорного инструмента. Такая опция в приборе точно не будет лишней.

4. Вес — чем тяжелее инструмент, тем сложнее им работать. На массу прибора влияют такие факторы, как размер инструмента и материал, из которого он изготовлен. Самыми тяжелыми являются чугунные и стальные приборы, а легкие — из дерева, алюминия и пластика. Выбирая инструмент по весу, стоит также учитывать, что чем меньше масса, тем соответственно ниже его надежность и прочность.

5. Подверженность коррозии — металлические части струбцин защищают при помощи краски или специального цинкового покрытия, что позволяет увеличить эксплуатационный ресурс инструмента. Устройства с гальваническим покрытием стоят дороже, чем окрашенные.
6. Дополнительные аксессуары — чтобы повысить удобство работы со струбцинами, многие производители оснащают их различными элементами. Одним из таковых элементов является Т-образная рукоять, главным предназначением которой является регулировка усилия зажима. На губках крепятся резиновые накладки, которые предотвращают повреждение поверхности зажимаемых деталей. При работе с металлическими деталями такие накладки также играют большую роль. Их отсутствие не повлечет за собой деформацию металлических заготовок, но при этом вероятность их смещения не исключена.

https://youtube.com/watch?v=1nCBuYOmlMU

Хотя струбцина является многофункциональным зажимным инструментом, однако при ее использовании необходимо учитывать условия эксплуатации, к примеру, не рекомендуется работать пластиковым инструментом с металлическими заготовками. Если вы уважающий себя мастер, то обязательно должны иметь в распоряжении минимум пять разновидностей струбцин.

Струбцины на все случаи жизни

Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется. Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.

Клещеобразные струбцины с храповым механизмом 1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.

2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.

Струбцины из пружинной стали

Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции

Рычажные струбцины — профессиональные инструменты, обеспечивающие экстремальное сжатие.

Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.

Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.
