Струбцина для фиксации под прямым углом из поликарбоната

Винтовой прижим

Самое неприятное при пользовании струбциной – если поджимная шайба (пятка) заедает на шарнире и начинает прокручивать деталь. Струбцину тогда приходится снимать, переустанавливать, а мелкая деталюшка может и поломаться. Во избежание подобной ситуации пятки струбцин фабричного производства сажаются на шаровой упор, слева на рис.:

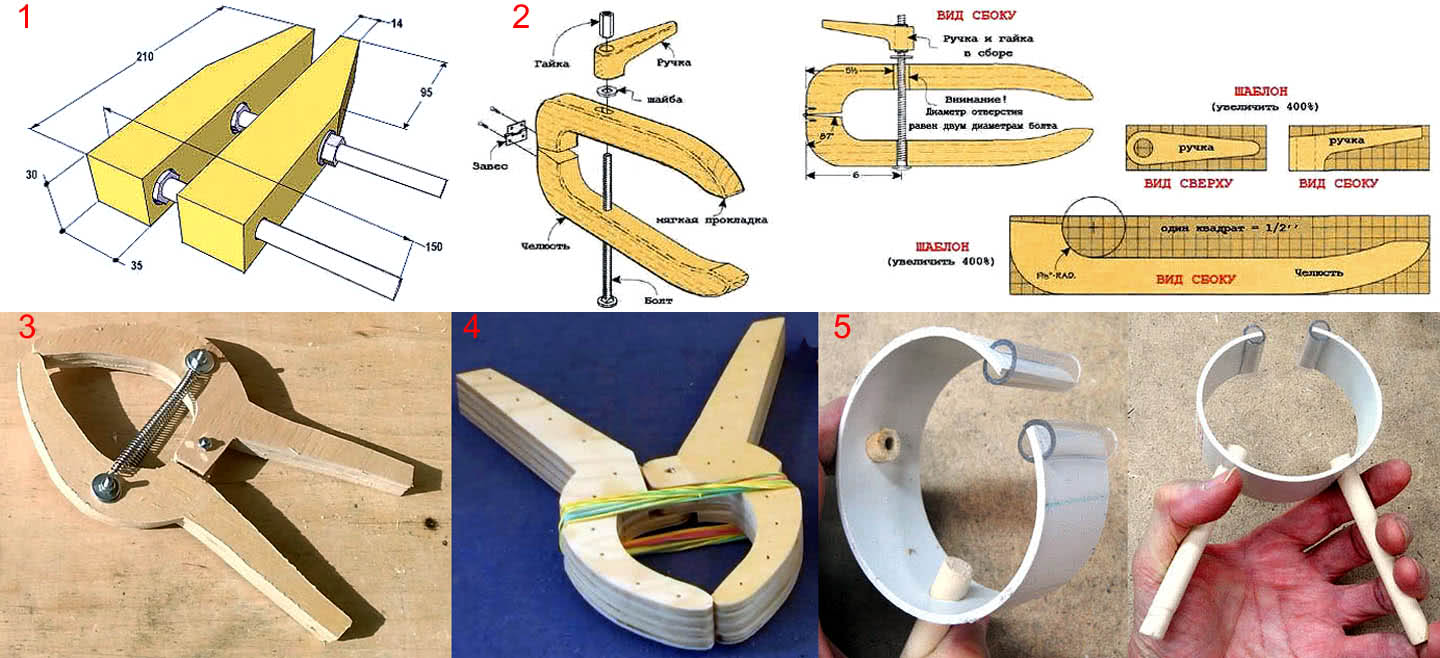

Конструкции винтовых прижимов струбцин

Сделать его самостоятельно нереально: кроме прецизионной токарки, нужен еще металл, сочетающий в себе высокую прочность и вязкость. Поэтому прижимные узлы самодельных струбцин выполняются чаще всего чашечными под винт с шайбой (чертежи справа там же). Подобная струбцина требует регулярного ухода: пятку прополаскивают в керосине 2-3 раза, пока не перестанет выделяться муть истертого металла. Затем на стык пятки с винтом подпускают 2-3 капли веретенки, часового масла и т.п. жидкой смазки.

О резьбе

Резьбовые пары заводских струбцин, как известно, со специальной резьбой – прямоугольной или трапецеидальной увеличенного шага. Мастеру-любителю, скорее всего, придется использовать кусок резьбового прутка и обычную гайку с метрической катаной резьбой. Чтобы прижим не заедал, нужно, во-первых, гайку пройти вторым метчиком соотв. типоразмера. Если резьба крупнее М12, то последовательно вторым и третьим метчиками. Пруток аналогично проходится плашкой 2-3 раза, пока плашка (лерка) от удара пальцем по водилу воротка не начнет свободно «бегать» по резьбе. Во-вторых, резьбовую пару нужно также регулярно протирать ветошью с керосином и смазывать любой консистентной смазкой для машин и механизмов.

В заключение даем видео обзор различных конструкций поджимных шайб для самодельных струбцин:

Струбцина углового типа

Угловое приспособление представляет собой универсальное фиксирующее устройство, которое используется для скрепления, удержания изделий при выполнении их сваривания. Такой вспомогательный механизм достаточно крепко сжимает детали под установленным углом, чем существенно облегчает работу сварщика.

Струбцины изготавливаются разной формы, размеров. Наиболее удобным вариантом являются быстрозажимные приспособления.

При постоянном выполнении сварочных работ рекомендуется иметь в наличии полный комплект отличных по конструкции, параметрам инструментов.

https://youtube.com/watch?v=uJIXS_bUraM

Конструкция угловой струбцины

Такие устройства позволяют выполнять сваривание металлических изделий не лишь под прямым углом. Заводские приспособления изготавливаются нескольких модификаций, их можно использовать для соединения труб под разным углом – 30-90º.

Особенностями устройств углового типа:

  • прижимные губки изготавливаются большей толщины, благодаря чему увеличивается степень жесткости соединений деталей, сварочный шов при осуществлении сварки не выгибается;
  • дополнительно используются медные прижимные винты, которые не допускают спайку резьбовых участков струбцины при попадании на них брызг расплавленного металла, соответственно увеличивают эксплуатационный период оборудования;
  • для выполнения сварки электродами под установленными углами на участках стыковки изделий струбцина делает больше рабочую зону.

Конструкция устройства представляет собой основание в виде рамы и подвижный механизм. Подвижная часть приспособления часто дополнительно оснащена зажимным рычагом (винтом), который позволяет регулировать степень сжатия изделий.

https://youtube.com/watch?v=b7yKAlCoQjc

Благодаря хорошей подвижности приспособление способно фиксировать изделия из металла различного сечения, параметров. Для максимально комфортной сварки, повышения производительности можно использовать одновременно несколько таких приспособлений разной конфигурации. Большинство производимых инструментов рассчитаны для сваривания металлических образцов, диаметр которых не превышает 39 см.

На угловых струбцинах для сварки предусмотрены специальные ручки Т-образной формы, которые предоставляют возможность передавать усилие, формирующееся в процессе работы, на обрабатываемые изделия. А скобы, выполненные из чугуна, выдерживают самые максимальные температуры.

При подборе угловой струбцины нужно обязательно учитывать тип предполагаемых работ. Например:

  • G-струбцины чаще всего используются для надежного закрепления металлических образцов, имеющих небольшую толщину.
  • F-струбцины с регулируемым зажимным механизмом применяются при обработке металлических образцов большой толщины.

Быстрозажимные устройства могут монтироваться в гараже, мастерской, прочих помещениях на рабочих столах, имеющих ровную поверхность.

https://youtube.com/watch?v=KUUA9EklnC4

Самодельная быстрозажимная струбцина

Рассмотрим вариант изготовления быстрозажимной струбцины своими руками, с помощью которой можно одной рукой быстро закрепить детали друг с другом и зафиксировать их на верстаке для дальнейших работ. Эту конструкцию можно применять при работах по дереву, ремонту мебели, обуви и так далее. Как вариант, быстрозажимные инструменты можно применять не только при сжатии заготовок, но и при работах, когда нужна распорка деталей.

Для изготовления струбцины своими руками нам понадобится пистолет для герметика, деревянный брусок размером 500х50х40 мм. Для изготовления губок будем использовать два прямоугольных бруска размером 10х80х20 мм. Для применения пистолета его нужно доработать, для этого в нём нужно отрезать ту часть, куда упирается носик баллона герметика и выровнять молотком пластину, которая соединяет сам пистолет с удалённой его частью. Затем крепим пистолет этой пластиной к широкой стороне бруска 500х50х40 мм. с помощью саморезов.

В данной конструкции бруски для губок будут перемещаться по бруску 500х50х40, для этого в этих брусках делаем сквозные квадратные отверстия. Одну из губок, надев на большой брусок, надёжно крепим саморезами к кругу пресса пистолета. Далее, надев вторую губку, просверливаем несколько сквозных отверстий через зажим в большой брусок. Несколько отверстий делается для того, чтобы можно было осуществлять регулировку по ширине. Для фиксации будем использовать болт с гайкой подходящего диаметра.

В результате получится, что при нажатии на механизм пуска пистолета пресс будет двигать по бруску одну губку к другой. В местах соприкосновения губок с деталями нужно установить вставки из мягкого материала, например, резины или пластмассы. Усилие на сжатие своими руками сделанной струбцины может достигать 300 кг, работы по установке инструмента можно осуществлять одной рукой. Снятие зажима также происходит по одному нажатию.

Угловая струбцина для сварки

Довольно простую конструкцию угловой струбцины можно сделать своими руками в домашней мастерской, так как заводской аналог стоит довольно дорого. Материалом, из которого этот вид струбцины получится наиболее качественным, является железо.

Первоначально делаем основание конструкции из листового металла толщиной приблизительно 10 мм. Далее, делается основа конструкции. Для этого свариваем два уголка между собой под углом 90 градусов, при изготовлении этого элемента конструкции нужна точность ввиду того, что эти уголки выступают в роли неподвижных зажимных губок. Перед тем как сварить уголки нужно к каждому из них приварить гайки, которые будут служить для перемещения подвижных губок. Ещё в двух уголках сверлятся отверстия под болты. Далее, эти болты вкручиваются в гайки и своей головкой тянут подвижной уголок, чем достигается сжатие и растяжение крепёжных элементов.

Для того чтобы увеличить длину по сторонам захвата можно сделать конструкцию, напоминающую циркуль из двух металлических профилей, соединённых на конце втулкой и болтом. Изготовив две втулки, совпадающие по форме с профилем, с одной из сторон втулки делается зажимной винт, а с другой — крепятся на имеющиеся уголки. Остаётся одеть втулки на профили и зафиксировать их винтами. Этим достигается большое расстояние между захватами и появляется возможность для работы с габаритными предметами.

Созданная угловая струбцина своими руками имеет преимущество перед заводскими моделями прежде всего разнообразием и стоимостью. А также такой инструмент будет обладать повышенной прочностью и надёжностью.

https://youtube.com/watch?v=4aqv5I1KG9k

Столярные клещи

Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:

Разновидности столярных струбцин

Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.

Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.

Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:

Видео: струбцины из дерева своими руками

https://youtube.com/watch?v=xQSX1Sq25sM

https://youtube.com/watch?v=soZjfCjvlmM

Ко второму советуем перейти на YouTube и почитать комментарии, там есть советы по делу.

Струбцины

Струбцина считается универсальным инструментом, так как может выполнять как функции установочные, так и функции фиксации. Единого вида струбцин не существует, однако этот инструмент обязательно должен быть в арсенале любого сварщика. Теоретически, сварка без применения струбцин вполне возможна, однако за это придется заплатить потерей времени, наличием неудобств и, самое главное, низким качеством.

Функциональность струбцины зависит от того, регулируется ли размер зева. Выделяют быстрозажимные устройства, основанные на прижиме с помощью кулачкового механизма. Тем не менее, одна струбцина не может зафиксировать абсолютно любое соединение, так что у сварщика должно быть сразу несколько видов таких инструментов. Струбцины для сварочных работ имеют одну особенность – они изготовлены из металла. Подобные инструменты плотника имеют пластиковые или деревянные элементы.

F-образные

Принципиальная схема устройства F-образной струбцины достаточно простая, поэтому зачастую в арсенале сварщика можно встретить самоделки. Она состоит из металлической станины (шины), к которой прикреплены две губки. Одни губка является подвижной, а другая – неподвижной. В некоторых случаях неподвижная губка выполнена в виде продолжения станины. Подвижная губка приводится в движение винтом с рукоятью.

В качестве альтернативы предлагается быстрозажимной механизм. Он замещает подвижную губку и позволяет более оперативно скрепить детали. Обычно с помощью F-образных струбцин можно получить относительно большое усилие (до 10000 Н).

G-образные

Такие зажимы выполнены в виде скобы, в которой обе губки остаются неподвижными. Фиксирование деталей осуществляется за счет затяжки винта. Подобный механизм имеет одно преимущество – отсутствует люфт губок. Зато по толщине скрепляемых деталей G-образные струбцины весьма ограничены.

Угловые

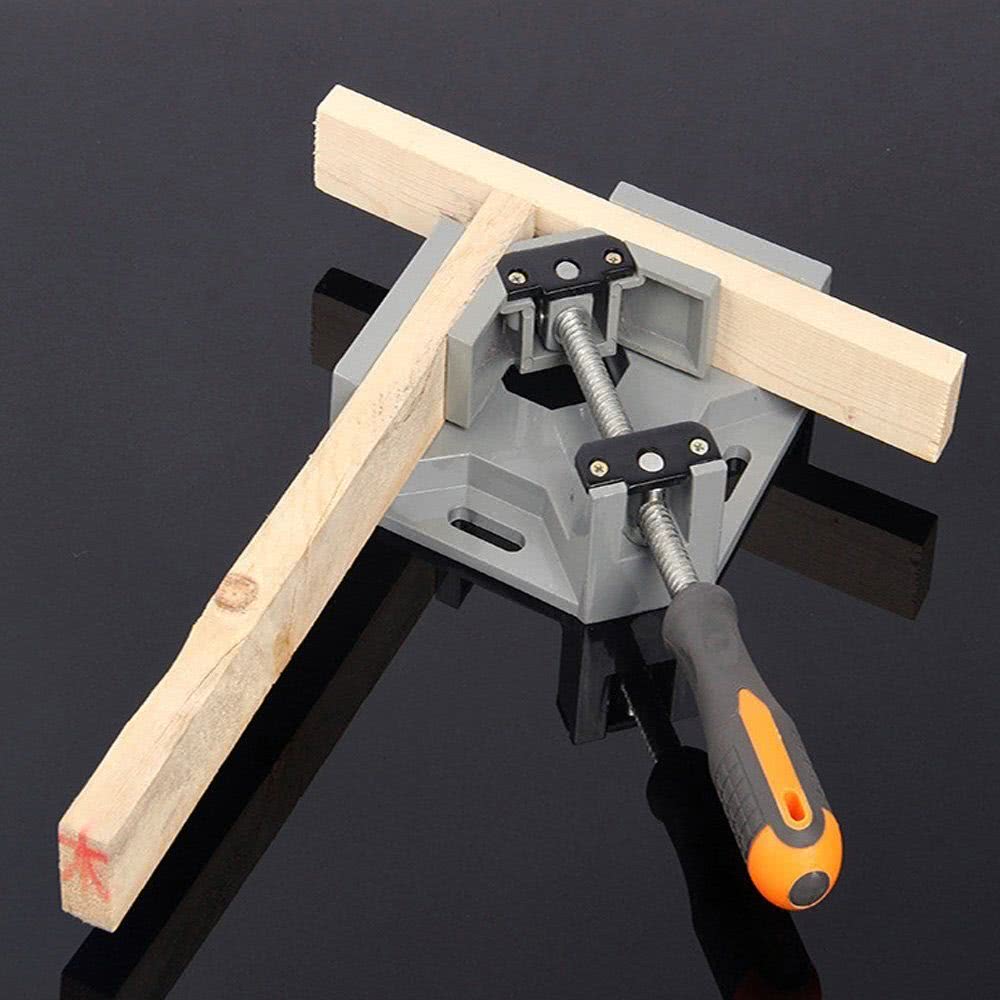

При необходимости зафиксировать детали под прямым углом пользуются угловыми струбцинами. Более сложные устройства позволяют регулировать угол фиксации. Составными частями таких струбцин являются корпус и поджим. Поджим может быть одновинтовым или двухвинтовым. В непосредственный контакт с изделием вступают поджимные пятки.

Торцевые

Подобные приспособления предназначены для фиксации привариваемого элемента к торцу детали. По внешнему виду они отдаленно напоминают G-образные струбцины, однако отличаются двумя дополнительными поджимными винтами.

Делаем струбцину своими руками

Большинство моделей имеют стандартный угол крепления в 90 градусов, но выпускаются также устройства с возможностью изменения угла. Стоимость их на рынке на порядок выше, поэтому иногда есть смысл сделать конструкцию своими руками.

Струбцина углового типа довольно проста по своей конструкции и для многих будет несложно собрать её даже в домашних условиях.

Оптимальным материалом при изготовлении самодельной струбцины считается железо.

Для самостоятельного изготовления струбцины необходимо сделать следующее:

  1. Создать основание конструкции – для формирования основания устройства желательно использовать листовой металл с толщиной от 8 мм до 10 мм. Фиксирующим элементом послужит уголок нужного размера. Крепление деталей лучше делать с помощью электросварки, поскольку резьбовое крепление будет менее надёжным.
  2. Установить зажим – чтобы сделать винтовой зажим рекомендуется использовать 2 или 3 гайки, которые свариваются между собой. При этом лучше изготовить кронштейн с центральным резьбовым отверстием толщиной от 30 мм до 40 мм. Крепиться он с помощью болтов, чтобы в случаях срыва резьбы его можно было бы поменять.

Сформировать угол – особое внимание в струбцине углового типа необходимо уделить расположению зажимочных скоб. При сваривании уголки должны идеально подходить один к другому

В этих целях один из уголков приваривается к зажиму, на который потом накладывается второй уголок, прижимается и приваривается к скобе.
Проверить движение основания – по боковым поверхностям конструкции необходимо установить направляющие, которые позволят перемещать внутреннее основание струбцины. Для этого вырезается паз с шириной от 8 мм до 10 мм по биссектрисе углового устройства.
Просверлить отверстия – с помощью сверла в верхнем основании струбцины, в которое устанавливается болт, закручивающийся гайкой с шайбой. Перемещение оснований по отношению друг к другу должно быть свободным, поэтому лучше, чтобы резьба на болте не доходила до головки. Головка может также крепиться на основании с помощью кронштейна.

Во время эксплуатации такого стандартного варианта струбцины в виду ограничения положения устройства под прямым углом, рано или поздно может возникать вопрос об его узкой направленности в работе. Исправить это можно, разместив в месте ранее неподвижного элемента, разъёмного болтового соединения. В качестве варианта может быть установлен зажимной регулировочный винт, благодаря которому появиться возможность выбора необходимого угла с его последующей фиксацией.

Учитывая, все вышесказанное следует помнить, что для получения профессионального сварочного соединения, необходим  качественный инструмент, позволяющий упрощать работу и не допускать появление не состыковок и подгонов.

https://youtube.com/watch?v=kLoTnxx082c

Лазерный построитель плоскостей. Красный луч поможет нам!

Сучкорезы. И лестницы не нужны!

Изготавливаем струбцину в бытовых условиях

Несложно сделать сварочные приспособления самостоятельно в домашних условиях. Многие мастера считают, что различные приспособления, используемые для удобства выполнения сварочных работ, приобретенные в магазине, не отличаются необходимой надежностью. Их лучше изготавливать своими руками.

Для изготовления такого инструмента понадобятся следующие компоненты:

  • стальной лист, толщина 9-11 мм;
  • гайки – 3 штуки;
  • шайба большого диаметра;
  • трубопрокатная заготовка, которая должна иметь наружную резьбу, аналогичную резьбе гайки.

Инструкция по изготовлению

Схема изготовления струбцины в бытовых условиях выглядит приблизительно так:

  • В первую очередь необходимо вырезать из металлического листа 3 полоски разной длины – 10, 25, 50 см, одинаковой ширины – 4 см.
  • Далее подготавливаем 2 пластины прямоугольной формы, которые понадобятся для крепления подвижной детали, упора на статичном участке приспособления.
  • Привариваем вспомогатель к основе струбцины. Соединив все перечисленные элементы должны получить Г-образную конструкцию.
  • Следующий прямоугольный лист привариваем к меньшей стороне приспособления, шайбы свариваем вместе.
  • К подвижному элементу конструкции прикладываем гайки (кладем их «на ребро»). При этом выкручиваемый стержень к основанию струбцины должен быть расположен параллельно.
  • Сваривание осуществляется с внешней стороны первого листа прямоугольной формы. А подвижный механизм прикрепляется с внутренней стороны по краям.
  • Крайняя стадия изготовления струбцины – привариваем шайбы плашмя к стержню.

Это интересно: Виды и особенности аппаратов для контактной сварки

Назначение мебельных зажимов

Струбцина представляет собой универсальные тиски, удерживающие детали мебели в определенном положении. Некоторые виды зажимов могут менять угол соединения деталей.

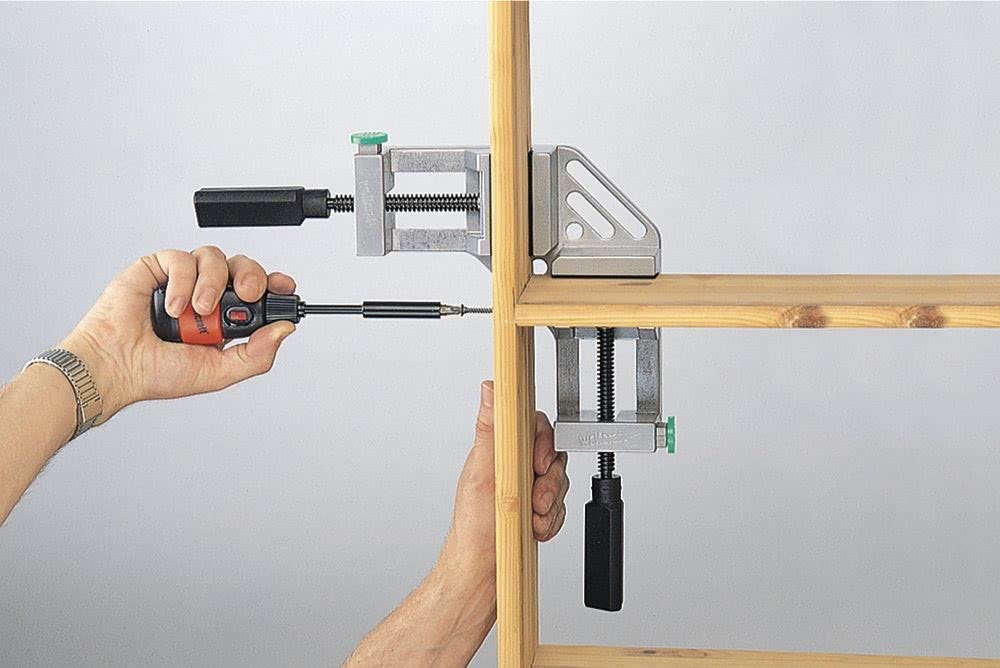

Угловой тип инструмента позволяет соединять детали под прямым углом.

Эти приспособления применяются для решения таких задач:

  • фиксация прямого угла;
  • отпиливание заготовок под определенным углом;
  • сборка отдельных компонентов мебели, требующих расположения под прямым углом (шкафы, ящики выдвижного типа);
  • установка крепежа (зажим позволяет освободить мастеру обе руки для выполнения этой операции);
  • сборка мебели, рам и прочих конструкций, изготовленных из древесины, профильного металла.

Некоторые модели струбцин способны менять угол соединения деталей.

В профессиональных целях они используются плотниками, а также сварщиками, слесарями и столярами. Эти приспособления применяются и в домашних условиях мастерами, предпочитающими изготавливать металлические и деревянные изделия собственноручно.

Струбцина является своего рода универсальными тисками, которые надежно фиксируют заготовки в нужном положении.

Вступление

https://youtube.com/watch?v=sqQxqXb0mCM

При сварке угловыми струбцинами конфигурации фиксируют под нужным углом. Правда, самое простое приспособление, что используют в этих целях, угольник.

Однако угловая струбцина гораздо комфортней в работе. Ведь угольника хватает лишь на состыковку конструкций, их зафиксировать он не сможет.

Для угловой струбцины не столь важно, из какого материала и с каким сечением. Главное — варить можно под разными углами

Для работы не ограничиваются покупкой одного изделия.

Не родился еще изобретатель, который запатентует универсальный зажим, подходящий для всех видов сварки да еще по сходной цене.

Кулачковые быстрые струбцины

Зачастую деталь или заготовку в струбцине необходимо зафиксировать быстро, причем сделать зажим без лишних движений. Например, при сушке или окрашивании партии панелей или рамок. Для этих целей лучше всего сделать специализированное приспособление с кулачковыми зажимами, фото.

Отличие данного приспособления заключается в том, что вместо традиционного ходового винта на вертикальных губках зажима устанавливают эксцентрики из фанеры.

Для этого на деревянных стойках предварительно необходимо сделать пропил по толщине эксцентрика.

Далее ставят эксцентрики, засверливают оси, выравнивают, для того чтобы можно было зажим поджимать пальцем, и собирают приспособление.

Процесс самостоятельного изготовления

Существует несколько вариантов изготовления этих приспособлений своими руками.

Угловая для сборки мебели

Те, кому доводилось самостоятельно собирать мебель, не раз ругались по ходу сборки из-за неудобств при соединении больших частей друг с другом. Особенно трудно это делать, если нет помощника. Таким помощником могут стать несложные мебельные тиски, точнее, несколько простейших зажимных устройств и прочный прямоугольный стол или столярный верстак, о изготовлении которого можно узнать из данной статьи.

На столе устанавливаются пазы для закрепления деталей собираемой мебели, а столярные струбцины служат фиксаторами. Есть очень много разных вариантов того, как сделать такие приспособления.

https://youtube.com/watch?v=x2DDvTo1PNo

Столярная струбцина

Простейшая винтовой зажим изготавливается по принципу штангенциркуля. Для этого понадобится несколько брусков прочного дерева и небольшой лист фанеры. Для фиксации такого устройства в определённом положении используется винтовое приспособление с фиксирующим бруском на рейке этого нехитрого инструмента.

Для прижатия обрабатываемой детали к столу часто используют самозажимные струбцины. Принцип действия их очень прост. На верстаке такое приспособление фиксируется с помощью винтовой шпильки, а зажим производится специальным рычагом с закруглением на зажимном конце.

Такие инструменты очень удобно использовать для обработки большого количества деталей одной формы. Например, при фрезеровании или шлифовании, а также при сверлении и пилении.

https://youtube.com/watch?v=ayx-NSjjB8M

Для сварочных работ

Сегодня сварочный аппарат в гараже уже не редкость, а порой и необходимость. Для сварочных работ зажатие деталей под определённым углом порой бывает нужно, как воздух. Покупные инструменты часто подводят из-за недобросовестности их изготовителей, поэтому лучше сделать струбцину угловую для сварки самому.

Найдя нудный чертёж или сделав его самостоятельно, готовим нужный материал и инструменты. После этого приступаем к изготовлению по нехитрой схеме:

https://youtube.com/watch?v=cNCIYd91nFM

Изготовление основы. Стальные пластины и уголок такой же толщины свариваем по чертежам выбранного варианта. Главная задача — тщательно вымерять угол под 90 градусов для закрепления свариваемых деталей. Угол может быть и другим, если вы делаете инструмент для узконаправленной цели.
Изготовление зажимного устройства. Для этого можно использовать гайки большого диаметра. Их закрепляем с помощью болта, чтобы можно было менять в случае срыва резьбы. Можно найти винтовые устройства с поломанных тисков или верстаков

Опять же важно проследить, чтобы зажимные лапки были под прямым углом или тем углом, на который рассчитано наше устройство.
Сборка изделия и крепление. Когда основа и зажим готовы их соединяют в зависимости от конструкции изделия: сваркой или с помощью болтов и гаек

Здесь можно продумать вариант закрепления приспособления к неподвижной поверхности. Для этого можно просверлить в основании несколько отверстий для такого крепления.

https://youtube.com/watch?v=6drTm-HJGL8

Изготовление любого варианта требует немало усилий и стараний. Всё это окупится сторицей, когда очередная сварка или соединение двух реек под прямым углом пройдёт быстро и гладко. Ведь у вас будет надёжный помощник, который всегда рядом и готов исправно служить тому, кто его сделал своими руками.

https://youtube.com/watch?v=P1ZGhyo80xU

Суть устройства струбцины

Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа – саморезов, болтов с гайками, заклепок, или пока сохнет клей.

К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:

  • Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
  • Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.

Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.

Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:

  • Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;
  • Монтажные струбцины большой жесткости;
  • Слесарные упорные струбцины.

Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.

Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения – это все же сделать струбцину нужного размера и формы.

Это интересно: Смазочно-охлаждающие жидкости (СОЖ) для токарных, фрезерных, сверлильных станков
