Изготовление телескопа в домашних условиях

Времена, когда открытие в науке мог сделать любой желающий, почти полностью остались в прошлом. Всё, что может открыть любитель в химии, физике, биологии — давно уже известно, переписано и посчитано. Астрономия — исключение из этого правила.

Ведь это наука о космосе, пространстве неописуемо огромном, в котором невозможно изучить всё, и даже недалеко от Земли ещё существуют неоткрытые объекты. Однако, для того чтобы заниматься астрономией, необходим телескоп — дорогой оптический прибор.

Самодельный телескоп своими руками — простая или сложная задача?

Может быть, поможет бинокль?

Начинающему астроному, который только-только начинает присматриваться к звёздному небу, рановато делать телескоп своими руками. Схема для него может показаться слишком сложной. На первых порах можно обойтись и обыкновенным биноклем.

Это не такой уж и несерьёзный прибор, как может показаться, и есть астрономы, которые продолжают пользоваться биноклями, даже став знаменитыми: так, японский астроном Хиякутаке, первооткрыватель кометы, названной его именем, прославился именно своим пристрастием к мощным биноклям.

https://youtube.com/watch?v=yYXRsv_2BKA

Для первых шагов начинающего астронома — для того, чтобы понять «моё это, или не моё» — подойдет любой мощный морской бинокль. Чем больше диаметр объективов, тем лучше. В бинокль можно наблюдать Луну (в достаточно внушительных подробностях), разглядеть диски ближних планет, таких, как Венера, Марс или Юпитер, рассмотреть кометы и двойные звёзды.

Если Вы загорелись астрономией всерьёз и всё-таки хотите сделать телескоп своими руками, схема, которую вы выберете, может принадлежать к одной из двух основных категорий: рефракторы (в них используются только линзы) и рефлекторы (используются линзы и зеркала).

Для начинающих рекомендуются рефракторы: это менее мощные, но более простые в изготовлении телескопы. Потом, когда Вы наберетесь опыта в изготовлении рефракторов, сможете попробовать собрать рефлектор — мощный телескоп своими руками.

Чем отличается мощный телескоп?

Что за глупый вопрос — спросите вы. Конечно — увеличением! И будете неправы. Дело в том, что не все небесные тела в принципе возможно увеличить.

Например, звёзды вы не увеличите никак: они расположены на расстоянии многих парсек, и с такого расстояния превращаются практически в точки.

Никакого приближения не хватит, чтобы разглядеть диск далёкой звезды. «Увеличить» можно только объекты Солнечной системы.

А звёзды, телескоп, прежде всего, делает ярче

И за это его свойство отвечает его первая по важности характеристика — диаметр объектива. Во сколько раз объектив шире, чем зрачок человеческого глаза — во столько раз ярче становятся все светила

Если Вы хотите сделать мощный телескоп своими руками — Вам придется подыскивать, прежде всего, очень большую в диаметре линзу под объектив.

Простейшая схема телескопа-рефрактора

В наиболее простом своём виде телескоп-рефрактор состоит из двух выпуклых (увеличивающих) линз. Первая — большая, направленная на небо — называется объективом, а вторая — маленькая, в которую смотрит астроном, называется окуляром. Самодельный телескоп своими руками следует делать именно по этой схеме, если для Вас это первый опыт.

Объектив телескопа должен иметь оптическую силу в одну диоптрию и как можно больший диаметр. Найти подобную линзу можно, например, в мастерской по изготовлению очков, где из них вырезают стёклышки для очков различной формы.

Лучше, если линза будет двояковыпуклой.

Если не найдётся двояковыпуклой — можно использовать пару плосковыпуклых линз по полдиоптрии, расположенных одна за другой, выпуклостями в разные стороны, на расстоянии 3 сантиметра друг от друга.

Чтобы узнать, какое увеличение будет давать телескоп, замерьте фокусное расстояние окуляра в сантиметрах. Затем поделите 100 см (фокусное расстояние линзы в 1 диоптрию, то есть объектива) на эту цифру, и получите искомое увеличение.

Закрепите линзы в любой прочной трубе (сойдёт картонная, промазанная клеем и покрашенная изнутри самой чёрной краской, что сможете найти). Окуляр должен иметь возможность скользить вперёд-назад в пределах нескольких сантиметров; это нужно для наведения резкости.

Закрепить телескоп следует в деревянном штативе так называемой монтировки Добсона. Чертёж её легко можно найти в любом поисковике. Это самая простая в изготовлении и в то же время надёжная монтировка для телескопа, почти все телескопы-самоделки используют именно её.

Устройство телескопа

https://youtube.com/watch?v=3TFef6aFjN8

Для начала — немного теории. Телескоп, как на фото, состоит из двух оптических узлов — объектива и окуляра. Объектив собирает свет от объектов, от его диаметра напрямую зависит максимальное увеличение телескопа и то, насколько слабые объекты можно будет наблюдать. Окуляр увеличивает изображение, формируемое объективом, за ним в оптической схеме следует глаз человека.

Существует несколько типов оптических телескопов, два из наиболее распространенных — рефрактор и рефлектор. Объектив рефлектора представлен зеркалом, а рефрактора — системой линз. В домашних условиях изготовление зеркала для рефлектора — достаточно трудоемкий и точный процесс, который под силу не каждому. В отличие от рефлектора, недорогие линзы для рефрактора нетрудно приобрести в магазине оптики.

Увеличение телескопа равно отношению Fоб/Fок (Fоб — фокусное расстояние объектива, Fок — окуляра). Наш телескоп будет иметь мксимальное увеличение порядка 50х.

Для изготовления объектива необходимо приобрести заготовку линзы для очков с силой 1 диоптрия, что соответствует фокусному расстоянию 1 м. Такие заготовки обычно имеют диаметр около 70 мм. К сожалению, очковые линзы изготавливаемые в виде менисков, слабо подходят под такое применение, но можно остановиться и на них. Если у вас имеется длиннофокусная двояковыпуклая линза, рекомендуется использовать именно ее.

Окуляром может послужить обычное увеличительное стекло (лупа) небольшого диаметра порядка 30 мм. Хорошим вариантом может быть также окуляр от микроскопа.

В качестве корпуса можно использовать две трубы из плотной бумаги, одна короткая — порядка 20 см (окулярный узел), вторая около 1 м (основная часть трубы). Короткая труба вставляется в длинную. Корпус можно изготовить либо из широкого листа ватмана, либо из рулона обоев, свернутого в трубу в несколько слоев и проклеенного клеем ПВА. Количество слоев подбирается вручную, пока труба не станет достаточно жесткой. Внутренний диаметр основной трубы должен быть равен диаметру очковой линзы.

Объектив (очковая линза) крепится в первой трубе выпуклой стороной наружу с помощью оправы — колец диаметром, равным диаметру линзы и толщиной около 10 мм. Сразу за линзой устанавливается диск — диафрагма с отверстием по центру диаметром 25 — 30 мм — это необходимо с целью уменьшения значительных искажений изображения, получаемых за счет одиночной линзы. Это скажется на уменьшении количества света, собираемого объективом. Объектив устанавливается ближе к краю основной трубы.

Окуляр устанавливается в окулярном узле ближе к его краю. Для этого вам придется изготовить из картона крепление для окуляра. Оно будет состоять из цилиндра равного по диаметру окуляру. Этот цилиндр будет крепиться к внутренней стороне трубы двумя дисками диаметром равным внутреннему диаметру окулярного узла с отверстием равным по диаметру окуляру.

Фокусировка будет производиться изменением расстояния между объективом и окуляром, за счет движения окулярного узла в основной трубе, а фиксация будет происходить за счет трения. Фокусировку удобно выполнять на ярких и больших объектах, таких как Луна, яркие звезды, близлежащие здания.

При построении телескопа необходимо учитывать, что объектив и окуляр должны быть параллельны друг другу, а их центры должны находиться строго на одной линии.

Можно также поэкспериментировать с диаметром отверстия диафрагмы и найти оптимальный. Если использовать линзу с оптической силой 0.6 диоптрии (фокусное расстояние равно 1/0.6, а это около 1.7 м) — это позволит увеличить отверстие диафрагмы и повысить увеличение, однако увеличит длину трубы до 1.7 м.

Стоит всегда помнить, что в телескоп и любой другой оптический прибор нельзя смотреть на солнце. Это моментально повредит ваше зрение.

Итак, вы познакомились с принципом построения простого телескопа и можете теперь сделать его своими руками. Существуют другие варианты телескопа из очковых линз или телеобъективов. Любые детали изготовления, а также другую интересующую вас информацию вы можете найти на сайтах и форумах по астрономии и телескопостроению. Это очень широкая область, ею занимаются как совсем новички, так и профессиональные астрономы.

И помните, стоит лишь окунуться в неизвестный вам ранее мир астрономии — и при вашем желании он покажет вам множество сокровищ звездного неба, научит технике наблюдений, фотографирования совершенно разнообразных объектов и многому другому, о чем вы даже не догадывались.

Ясного неба вам!

Подзорная труба своими руками

Итак, вы приступаете к делу. Прежде всего вы узнаете, что простейшая подзорная труба состоит из двух двояковыпуклых линз – объектива и окуляра, и что увеличение подзорной трубы получается по формуле K = F / f (отношение фокусных расстояний объектива (F) и окуляра (f)).

Вооружившись этими познаниями, вы идёте копаться в коробках с разным хламом, на чердаке, в гараже, в сарае и т. д. с четко обозначенной целью – найти побольше разных линз. Это могут быть стекла от очков (желательно круглые), часовые лупы, линзы от старых фотоаппаратов и т. д. Набрав запас линз, приступаете к измерениям. Вам нужно подобрать объектив с фокусным расстоянием F побольше и окуляр с фокусным расстоянием f поменьше.

Измерить фокусное расстояние очень просто. Линза направляется на какой-либо источник света (лампочка в комнате, фонарь на улице, солнце в небе или просто освещенное окно), за линзой располагается белый экран (можно лист бумаги, но картон лучше) и передвигается относительно линзы до тех пор, пока на нем не получится резкое изображение наблюдаемого источника света (перевернутое и уменьшенное).

После этого остается измерить линейкой расстояние от линзы до экрана. Это и есть фокусное расстояние. В одиночку вы вряд ли справитесь с описанной процедурой измерения – вам будет не хватать третьей руки. Придется позвать на помощь ассистента.

Подобрав объектив и окуляр, вы приступаете к конструированию оптической системы для увеличения изображения. Берете в одну руку объектив, в другую – окуляр и сквозь обе линзы рассматриваете какой-нибудь удаленный предмет (только не солнце – запросто можно остаться без глаза!). Взаимным перемещением объектива и окуляра (стараясь, чтобы их оси оставались на одной линии) добиваетесь четкого изображения.

Получится увеличенное изображение, но все еще перевернутое. То, что вы сейчас держите в руках, стараясь сохранять достигнутое взаимное положение линз, и есть искомая оптическая система. Осталось только зафиксировать эту систему, например, поместив внутри трубы. Это и будет подзорная труба.

Но не надо торопиться со сборкой. Сделав подзорную трубу, вас не устроит изображение «вверх ногами». Эта проблема решается просто с помощью оборачивающей системы, получаемой добавлением одной или двух линз, идентичных окуляру.

Оборачивающую систему с одной соосной дополнительной линзой получите, поместив ее на расстоянии примерно 2f от окуляра (расстояние определяется подбором).

Интересно отметить, что при этом варианте оборачивающей системы удается получать бóльшее увеличение, плавно отдаляя дополнительную линзу от окуляра. Впрочем, сильного увеличения получить не удастся, если у вас не очень качественный объектив (например, стекло от очков). Мешает явление так называемой «хроматической аберрации», когда изображение окрашивается в радужные оттенки.

Эту проблему в «покупной» оптике решают, составляя объектив из нескольких линз с разными коэффициентами преломления. Но вас эти подробности не волнуют: ваша задача – разобраться в принципиальной схеме прибора и построить по этой схеме простейшую действующую модель (не потратив ни копейки).

Оборачивающую систему с двумя соосными дополнительными линзами получите, расположив их так, чтобы окуляр и эти две линзы отстояли друг от друга на одинаковых расстояниях f.

Теперь вы представляете себе схему подзорной трубы и знаете фокусные расстояния линз, поэтому приступаете к сборке оптического прибора. Самое простое – скрутить трубы (тубусы) из листов ватмана, закрепив их резинками «для денег», а линзы внутри трубок закрепить пластилином. Трубы изнутри надо покрасить матовой черной краской, чтобы не было внешней засветки.

Получилось вроде бы нечто примитивное, но как нулевой вариант очень удобное: легко переделать, что-то поменять. Когда этот нулевой вариант есть, его можно совершенствовать как угодно долго (хотя бы заменить ватман на более приличный материал).

Сложно найти на всей земле человека, который хотя бы немного не интересовался астрономией. Это, закономерно, требует наличия определенного инструмента, который позволил бы более внимательно рассмотреть загадки звездного неба. Если есть подзорная труба или бинокль — то этого достаточно, чтобы любоваться красотой звездного неба. Но при наличии сильного интереса такие девайсы не могут удовлетворить запрос. Необходимо что-то более мощное, то есть, телескоп. Вот только как его создать? Рассмотрению вопроса: « своими руками?» и посвящена эта статья.

Шаг 1: Линзы и их параметры

Телескоп представляет собой небольшой рефрактор Кеплера. Он дает увеличение примерно в 20 раз, что достаточно для начала астрономических наблюдений за небесными телами. Изображение в нем будет перевернутым, поэтому не рекомендуется использовать его в качестве подзорной трубы для наблюдения за земными объектами.

Повернуть изображение с головы на ноги можно, применив в конструкции плюсовые (положительные) линзы, но качество изображения всегда будет ухудшаться при использовании дополнительных оптических элементов. Для астрономов не так существенен переворот объектов, т.к. всегда предпочтительнее четкие и контрастные изображения, а в космических масштабах нет никакого смысла в земных направлениях.

Наиболее важными частями телескопа являются линзы. Возможно, вам хотелось бы использовать простые стекла от очков, пылящихся в старых коробках на чердаке, но есть две причины, по которым следует избегать этого. Во-первых, вы никогда не узнаете точный фокус и вряд ли сможете подобрать стекла с оптимальными параметрами для постройки телескопа. Вторая причина, это жесткие факторы оптики: обычные стекла от очков или лупы не могут передавать изображение объекта без искажений.

У таких линз присутствуют две очень серьезные проблемы: сферическая и хроматическая аберрации (даже одна из них может полностью испортить изображение, но эти искажения всегда присутствуют вместе). Поэтому, любая попытка построить телескоп с линзами от очков или обычными лупами, заканчивается разочарованием, когда наблюдатель пытается разглядеть в такое устройство звезду или планету. Объект в таком телескопе виден как нечеткое радужное пятно, на котором невозможно разглядеть какие-либо четкие детали. Поэтому, если вы решили создать свой собственный маленький телескоп, не используйте простые линзы, а следуйте этой инструкции, и у вас будет недорогой, полупрофессиональный инструмент.

Для хорошего телескопа оптимальным выбором будут ахроматы. Ахромат состоит из двух (собирательной и рассеивающей) линз. Они изготовлены из неодинаковых по дисперсии света сортов оптического стекла, что почти полностью нейтрализует хроматическую аберрацию. Ахроматы начального уровня склеены (известны как «склеенные ахроматы») и передают очень четкое изображение при использовании их в телескопах. Вы должны раздобыть себе такие линзы, чтобы построить телескоп с превосходной видимостью.

Тепловизор из фотоаппарата

Тепловизор является довольно сложным устройством, способным фиксировать на расстоянии инфракрасное излучение, испускаемое окружающими предметами. В основном данный прибор используется при ремонтно-спасательных мероприятиях, а также его применяют профессиональные охотники для поиска добычи. Тепловизор по своей конструкции похож на цифровую камеру.

Несмотря на свою схожесть с цифровым фотоаппаратом, полноценный тепловизор из него сделать не получится. В интернете можно найти множество советов, как сделать тепловизор из фотоаппарата. Например, советуют снять инфракрасный фильтр из матрицы, после чего якобы аппарат начнет фиксировать тепловое излучение. Но на практике, кроме поломки цифрового аппарата вы ничего не получите. В этом видео показано, что будет, если снять фильтр с матрицы фотоаппарата.

Как сделать простейший телескоп своими руками

Многие люди считают телескоп очень сложным прибором, который самостоятельно в домашних условиях сделать не получится. Это верно по отношению к современным устройствам с очень сложной конструкцией, но сделать простейший телескоп своими руками – реально. В данной статье вы узнаете, как сделать телескоп всего за пару часов.

Следуя инструкции можно сделать телескоп с увеличением в 30, 50 или 100 раз. Все три варианта имеют одинаковую конструкцию и отличаются только линзами объектива и длиной в развернутом виде.

Понадобится:

• Ватман;
• Клей;
• Черная тушь или краска;
• Две оптические линзы.

Если вы впервые собираете подобные устройства, то для начала лучше попытаться сделать телескоп с 50-кратным увеличением.

Объектив

Из листа ватмана сворачиваем трубу длиной 60-65 см. Диаметр нужно сделать немного больше диаметра линзы объектива. При использовании стандартной очковой линзы, диаметр трубы будет около 6 см. Затем разверните лист и закрасьте внутреннюю часть черной тушью. Таким образом, внутренняя поверхность телескопа будет черной, это исключит возможность попадания стороннего света (не от объекта наблюдения).

После того как определенны размеры, диаметр и одна сторона листа закрашена, можно свернуть лист и закрепить его клеем. Линзу объектива в +1 диоптрию, следует закрепить в торце трубы, с помощью двух ободков из картона с зубчиками (показано на рисунке).

1 — линза объектива, 2 — линза окуляра, 3 — крепление линзы объектива, 4 — крепление трубки для линз окуляра, 5 — дополнительная линза для перевертывания изображения, 6 — диафрагма

Окуляр

Следующим шагом изготовления телескопа своими руками будет создание окуляра. Линзу для окуляра, к примеру, можно вытащить из сломанного бинокля. Фокусное расстояние (f) линзы должно быть 3 — 4 см. Определяется это расстояние следующим образом: на линзу направьте свет от удаленного источника (например, солнце), отдаляйте линзу от экрана, на который проецируете луч. Расстояние между линзой и экраном при котором пучок света сфокусируется в маленькую точку и будет являться фокусным расстоянием (f).

Интересно: Однотактный генератор высокого напряжения

Сверните лист бумаги в трубочку такого диаметра, чтобы окуляр плотно в нее входил. Если на линзе присутствует металлическая оправа, то никаких дополнительных креплений делать не нужно.

Готовая трубка с окуляром закрепляется в большой трубе с помощью двух картонных кругов с отверстиями в центре. Трубка с окуляром должна двигаться свободно, но с небольшим усилием.

Самодельный телескоп готов. Только он имеет небольшой минус – перевернутое изображение. При наблюдении за небесными объектами это совсем не является недостаток, но если вы будете наблюдать за объектами местности, то будете испытывать определенные неудобства. Чтобы перевернуть изображение, необходимо в трубу окуляра установить еще одну линзу с фокусом 3 – 4 см.

Телескоп с увеличением в 30 раз ничем не отличается от описанного выше, кроме линзы в + 2 диоптрии и длины (около 70 см, в расправленном виде).

Телескоп с увеличением 100 крат, будет около двух метров в длину и для него потребуется линза + 0.5 диоптрии. Такой самодельный телескоп позволит разглядеть «моря», кратеры, равнины залитые лавой, горные массивы у Луны. Также можно отыскать на небе Марс и Венеру, их размер будет с крупную горошину. А если зрение острое, то среди большого числа звезд можно отыскать и Юпитер.

Изображение такого мощного телескопа имеющего малый диаметр объектива, может быть испорчено радужной окраской. Это вызвано явлением дифракции. Частично снизить этот эффект можно с помощью диафрагмы (черная пластина с отверстием диаметра 2 – 3 см). Диафрагма устанавливается в том месте, где лучи от объектива сходятся в фокусе. Определяется это место с помощью экрана.

После такой доработки, изображение станет более четким, но потеряет немного яркости.

Если вы собираете двухметровый телескоп из ватмана, то следует знать, что он будет изгибаться под тяжестью линзы, сбивая настройки. Чтобы сохранить геометрию трубы, следует с двух сторон прикрепить деревянные рейки.

Интересно: Пасхальные яйца в шапочках гномов

Вот таким образом можно сделать телескоп своими руками. Не самый мощный, но подходящий чтобы разжечь интерес к астрономии.

Интересных и увлекательных вам наблюдений.

Как выбрать подзорную трубу?

Покупая подзорную трубу, необходимо внимательно ознакомиться с ассортиментом в магазине, и представлять, для каких целей приобретается прибор

Чтобы не выкинуть на ветер деньги и с радостью пользоваться оптическим устройством долгие годы, специалисты советуют обратить внимание на следующие параметры:

1. Водонепроницаемость прибора – важный критерий, подзорная герметичная труба защищена от запотевания стекол и объектива.
2. Покрытие линз – качественная оптика отличается четким отражением, если посмотреть в нее, и разноцветными бликами при попадании света.
3. Размеры – складная подзорная труба будет отличаться от крупной стационарной модели по качеству, но ею удобнее пользоваться в походных условиях.
4. Материал корпуса – металлические трубы предпочтительнее пластмассовых.
5. Увеличенный диаметр объектива гарантирует, что подзорная труба с большим увеличением, такую оптику лучше покупать для наблюдения за далекими объектами.
6. Совместимость с цифровыми гаджетами для записи видео и сохранения фото.

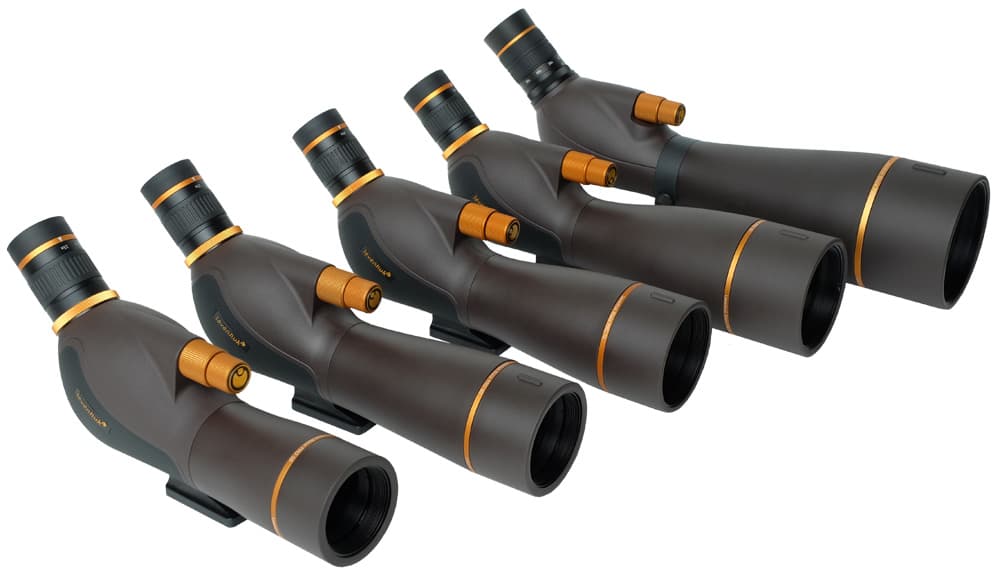

Рейтинг подзорных труб

Оптические приборы разных производителей в широком ассортименте представлены на полках специализированных магазинов. Лучшие подзорные трубы, по мнению специалистов, выпускаются и зарубежными, и отечественными фирмами. ТОП-5 устройств для удаленного наблюдения за объектами выглядит следующим образом:

1. Bresser Condor 20-60×85 – зрительная труба с многослойным покрытием для качественного изображения при любом уровне освещенности. Увеличивает объекты до 60-ти раз. Возможность плавного увеличения и использования в очках делает применение прибора удобным. Влагонепроницаемый корпус, место для штатива, сумка в комплекте – бесспорные плюсы этого оптического устройства.
2. Levenhuk Blaze BASE 50 – подзорная труба для наблюдения за разнообразными объектами. Компактные размеры и продуманный дизайн делают использование прибора удобным. Четкое изображение гарантировано даже при слабом освещении. Окуляр расположен под углом, корпус выполнен из прочного пластика. В комплекте идут штатив, защитные накладки для окуляра, очищающие салфетки и сумка с ручками.
3. Nikon ProStaff 5 20-60×82 Straight – облегченная модель оптического прибора, увеличивающая объекты до 60-ти раз. Интересный дизайн, удобные колесики для настройки, возможность подключения камеры и штатива, все это делает данную модель подзорной трубы востребованной на рынке.
4. «Зеница» КОМЗ ЗТ 8-24х40 – оптический прибор с объективом в 40 мм, складная конструкция удобна в применении и транспортировке, имеется разъем для крепления штатива. Проверка качества ГОСТ гарантирует срок службы не менее 5-ти лет. Удобный чехол-переноска идет в комплекте.
5. Levenhuk Strike 1000 PRO – подзорная труба для наблюдения за планетами премиум-класса для настоящих ценителей космоса. Мощные линзы позволяют рассмотреть кратеры Луны, а подключение фотоаппарата и камеры – хорошая возможность сохранить на память снимки. Зеркально-линзовая оптическая система гарантирует лучшее качество изображения. Недостатком данного устройства можно считать высокую стоимость.

Как сделать телескоп своими руками в домашних условиях.

Итак, вы задумались о том, как сделать свой первый простой телескоп в дома. Но вы не знаете с чего начать и какие запчасти вообще для этого надо. Не переживайте. Сейчас мы расскажем всё от А до Я понятным языком. С нашей пошаговой инструкцией, вы сделаете свой первый телескоп с помощью которого, вы сможете рассмотреть кратеры и горы на Луне, увидеть Юпитер или заглянуть к соседям в окно. Сверхтяжелого здесь ничего нет, мы просто позаимствуем проверенную уже схему, который использовал Галилео Галилей в своих исследованиях.

Для этого нам надо:

1. Бумага. Хорошо подойдет ватман. Если же нет его, можно использовать любую другую жесткую бумагу, которую можно скрутить в трубку. Когда я себе делал: в ход пошли неиспользованные обои. Не бойтесь использовать подручные предметы.

2. Увеличительное стекло. Оно будет играть роль фокусировки для полученной картинки. Купить можно в любом канцелярском магазине. На таких обычно не пишут фокусное расстояние, имейте в виду. К счастью, это не проблема, и его можно легко измерить. Чуть позже расскажем.

3. Рассеивающая линза. Иными словами, уменьшающая. Она будет находиться в неподвижной трубке. Купить её можно в интернете, или в любом магазине оптики

При покупке, очень важной характеристикой является “диоптрий”. Это величина измерения оптической силы линз и чем больше сила, тем лучше

Лучшим выбором будут длиннофокусные линзы двояковыпуклой формы, а очковые лучше не брать. Они нам не совсем подходят, но если нет другого выбора, для начала сойдёт. Тут уже смотрите по финансам и возможностям.

4. Что-то, что надежно скрепит нашу будущую конструкцию. Это может быть клей, скотч или изолента. Ну вы поняли.

5. Чёрный маркер или фломастер.

Начнём. Для начала, нам нужно узнать фокусное расстояние. Для этого берём увеличительное стекло, ловим луч света и пытаемся фокусить как можно меньшую точку. Наверняка многие из вас так играли в детстве и жгли разные предметы. Нам нужно измерить расстояние от стекла до максимально фокусированной точки. Узнали, записали. Отлично. Представим, что между лупой и точкой 60 см. А это значит, что нам потребуется бумажная труба длиной 60 сантиметров. Перед тем как скрутить трубу, нам нужно внутреннюю стенку покрасить в однотонный черный цвет. Покрасили? Хорошо. Теперь скручиваем трубку вокруг увеличительного стекла, да так, чтобы оно не выпадало. Линза должна стоять полностью перпендикулярно в самой трубе, саму трубу лучше намотать на нужный диаметр первой линзы. Намотали на увеличительное стекло? Закрепите. Клей вам в помощь.

У вас должно получится две трубы. Одна длиной 60 см у которой в конце, внутри зафиксированное увеличительное стекло. Вторая 40 см с рассеивающей линзой. Осталось трубку с рассеивающей линзой, вставить внутрь трубы с увеличительным стеклом так, чтоб оно стояло ровно во второй трубе. Ваш первый телескоп готов, но нужно будет привыкнуть к перевернутом изображению в небе.

С помощью похожей конструкции Галилей обнаружил горы на луне и спутники у Юпитера. Теперь и вы можете почувствовать себя первооткрывателем. Однако, не стоит забывать о погрешностях таких телескопов.

Вот вам несколько советов, которые сам использовал.

1. Запомните раз и навсегда. С помощью самодельных телескопов, никогда не смотрите на Солнце. Это очень опасно для вашего зрения. Можно случайно повредить глазную сетчатку. Даже специально разработанные аппараты, наблюдают за нашей звездой через специальные фильтры.

2. Если вы хотите найти далёкие объекты, выдвигайте трубку с увеличительным стеклом очень медленно. Если быть внимательным, можно увидеть больше чем вы будете ожидать.

3. Сделайте переносной фиксированный штатив, тогда вы сможете сделать более точную настройку, поскольку картинка не будет лишний раз дребезжать

4. Приобретите себе карту звёзд. С ее помощью, вам будет легче сориентироваться в небе.

5. Подпишитесь на подобные паблики и сайты. С их помощью, вы узнаете когда и где, можно взглянуть на небесные тела в просторах космоса.

6. Заведите блокнот и записывайте свои наблюдения.

И напоследок. Друзья, не стоит от саморобки ожидать очень много. Данный вариант, стоит рассматривать как бюджетное знакомство с красотой космоса и понять действительно ли вам это надо. Если вас заинтересует изучения неба, тогда вам стоит задуматься о покупке профессионального телескопа.

Не забывайте комментировать и делится с друзьями. До скорых встреч!

Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.

Шаг 7: Вперед, к звездам!

Наш телескоп (с окуляром Plossl) имеет серьезное увеличение, поэтому вы вряд ли сможете пользоваться им, просто держа в руках. Установите его на штатив для фотокамеры, чтобы было легче прицеливаться, или прижмите телескоп к стене. Лучше все-таки со штатива, т.к. спутники Юпитера вы точно не сможете разглядеть держа телескоп в руках. Посмотрите на поверхность Луны, это удивительно!

Попробуйте построить второй телескоп, используя акриловые линзы и обратите внимание на разницу. Ваш телескоп является неплохим инструментом для наблюдения за звездами

Единственное отличие от профессиональных телескопов, это небольшой диаметр его объектива (и, следовательно, его слабая способность собирать свет). Если вы хотите создать действительно серьезную вещь с кратностью увеличения 60-80х, нужен объектив диаметром 60-70 мм, и здесь уже пятью евро вам не обойтись. Зато с помощью 70-миллиметрового телескопа вы сможете наблюдать множество небесных тел, которые невидимы невооруженным глазом (звездные скопления, яркие галактики, кольца Сатурна, поверхность Юпитера и многое другое…)

Ваш телескоп является неплохим инструментом для наблюдения за звездами. Единственное отличие от профессиональных телескопов, это небольшой диаметр его объектива (и, следовательно, его слабая способность собирать свет). Если вы хотите создать действительно серьезную вещь с кратностью увеличения 60-80х, нужен объектив диаметром 60-70 мм, и здесь уже пятью евро вам не обойтись. Зато с помощью 70-миллиметрового телескопа вы сможете наблюдать множество небесных тел, которые невидимы невооруженным глазом (звездные скопления, яркие галактики, кольца Сатурна, поверхность Юпитера и многое другое…).

Между прочим, самый совершенный телескоп Галилея был хуже, чем этот (меньший угол обзора, более слабая оптика). Гордитесь своим творением!

Подзорная труба имеет многовековую историю. На протяжение десятков столетий этот предмет позволял осуществлять наблюдение за объектами большой дальности. Сколько новых географических открытий обязано этому оптическому устройству! В век продвинутых технологий оно не утратило своей практической ценности. Специализированный рынок в изобилии предлагает всевозможные варианты современных оптических устройств. Вовсе не обязательно тратить на них деньги. Ниже мы расскажем о том, как происходит изготовление подзорной трубы в домашних условиях.

Творческий процесс

Перед тем, как приступить к работе, необходимо приобрести комплектующие для будущего оптического устройства. Вам понадобятся:

• пара линз;
• плотный картон;
• эпоксидная смола или клей на основе нитроцеллюлозы;
• черный матовый краситель;
• шаблон из дерева;
• полиэтилен;
• скотч;
• ножницы;
• линейка;
• кисть для нанесения клея;
• простой карандаш.

Основные характеристики подзорной трубы

Большинство покупателей интересует вопрос о том, как выбрать подзорную трубу по дальности, хотя кратность – вовсе не единственная важная характеристика. Рассмотрим основные параметры, которые необходимо учесть.

Диаметр объектива – от этого показателя зависит качество картинки, особенно, если наблюдения планируется вести в условиях недостаточной освещенности. Но с увеличением апертуры растет стоимость и вес трубы. Для активного отдыха, туризма или охоты обычно выбирают модель с диметром объектива до 80 мм. Если вы планируете вести стационарные наблюдения, использовать штатив, есть смысл купить модель с апертурой 80-100 мм или даже выше.

Кратность – первые цифры в названии устройства и есть степень приближения картинки. Если нужно выбрать подзорную трубу для наблюдений любительского уровня, подойдет оптика с увеличением х12-20 крат. Чтобы рассмотреть очень удаленный объект, можно выбирать модель, приближающую в х40-60 раз. Если кратность трубы превышает х20, обязательно используйте штатив – даже легкая дрожь испортит впечатления от наблюдений.

Положение окуляра – наклонная конструкция более комфортна и естественна, хорошо подходит для использования со штативом, но менее компактна. Прямая модификация занимает минимум места, оптимальна для новичков, которым трудно сразу «прицелиться», и тем, кто ведет наблюдения в положении «лежа».

Оптика – от качества материала, из которого изготовлены призмы и линзы, напрямую зависят четкость и яркость картинки. В области недорогих моделей лучшими считаются устройства с боросиликатным стеклом (BK7). Но, если бюджет позволяет, лучше купить подзорную трубу с бариевой оптикой (BaK4)

Также обратите внимание на наличие просветления. Лучшим вариантом будет многослойное покрытие (FMC) или обработка всех основных поверхностей (MC).

Заполнение трубы – для защиты от запотевания и коррозии металлических деталей некоторые модели получают герметичный корпус, содержащий инертные газы

Это выбор покупателей, которые собираются использовать устройство в переменных условиях окружающей среды.

Защита от внешних факторов – определить этот показатель помогут обозначения IP. Первая цифра говорит о пылевом барьере: 1 (защита отсутствует) – 6 (устройство «выживет» даже в бурю). Второе значение свидетельствует о водостойкости: 1 (прибор нельзя мочить) – 7-8 (трубе не навредит даже полное погружение).
