Тёплый водяной пол под плитку

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

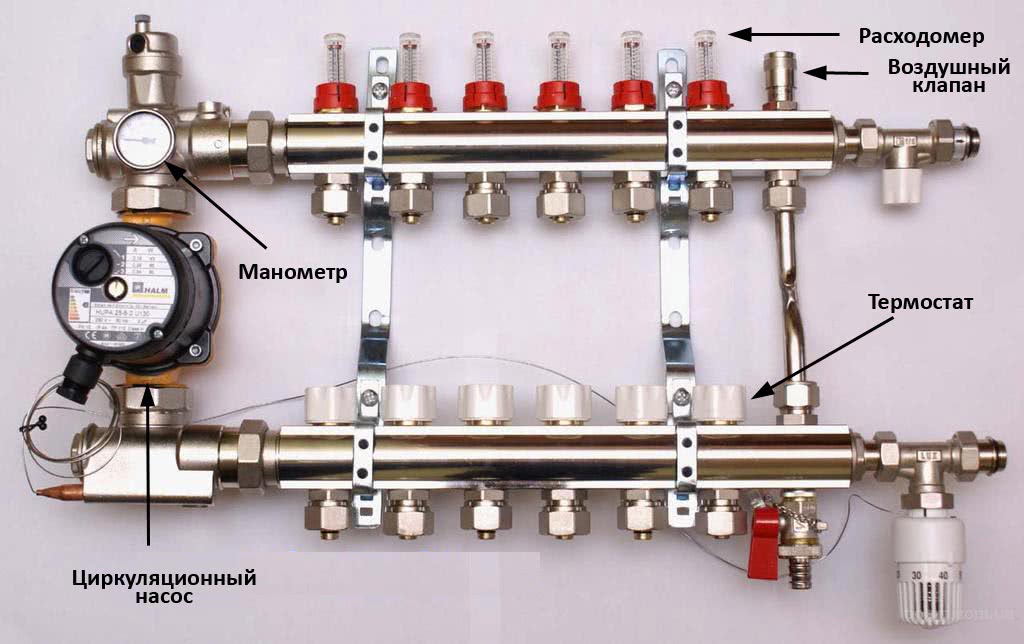

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованного отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Кабельные электрополы

Нагревательные кабели чаще всего применяются в помещениях, где влажность окружающей среды повышена (балконы, ванные комнаты). Это объясняется их гидроизоляционной надежностью и КПД, которое делает мат оптимальным греющим элементом для использования под кафельную плитку. Во время эксплуатации напольное покрытие прогревается в минимальные сроки и способно аккумулировать тепло, однако применение подобной системы требует планирования бетонной стяжки и поднятия горизонтальной поверхности пола на 30-50 мм.

https://youtube.com/watch?v=QrD7LvysD3k

Подготовительные работы

Самостоятельная укладка системы теплого пола с применением матов начинается с подготовки места для установки терморегулятора на высоте не менее 30 см от горизонтальной поверхности пола. Если же теплый пол располагается в помещении с повышенной влажностью воздуха (сауна, ванная), регулятор находится вне комнаты. Монтажные концы нагревателя прокладываются в гофрированной трубе, служащей защитным кожухом. Сечение провода, по которому подводится электропитание, выбирается в соответствии с силой тока теплого пола.

Подготовительный этап (уборка и грунтовка пола) позволяет усилить адгезию с песчано-цементной стяжкой. После просушки производится разметка. Отопительные кабельные маты не укладываются под мебелью, сантехникой и крупными бытовыми агрегатами. Помимо этого следует соблюдать отступ:

• от стен – минимум 50 мм;
• от других нагревательных приборов (включая печи, камины) – не менее 100 мм.

Теплоизоляция, монтаж кабеля

Материал укладывается либо по всей комнате (если под ней находится холодное основание), либо ограничиваются только площадью обогрева.

Для крепления греющего кабеля по поверхности предварительно саморезами укрепляются отрезки монтажной ленты. Шаг не превышает 18 см, а для помещений повышенной влажности – 15 см, радиус изгиба должен быть минимален (не > 50 мм). После производятся замеры сопротивления греющего кабеля, при этом омическое сопротивление должно соответствовать паспортным данным муфты. При совпадении показателей располагается гофрированная труба с температурным термодатчиком внутри. Вся схема размещения приборов, включая шаг, обязательно фиксируется в гарантийном талоне.

Надежно закрепленная конструкция пола покрывается бетонно-цементной стяжкой, толщина которой составляет не менее 30-50 мм для лучшего сцепления с основанием пола. При этом допускается использовать в составе современные пластификаторы. Перед тем, как самому подключить теплый пол, выжидаем полного затвердевания (минимум – 28-30 дней), до этого пробные запуски запрещены.

Системы водяного пола

В основном применяется как дополнительный элемент автономного обогрева в частном секторе. Несмотря на свою экономичность и дешевизну при эксплуатации, монтаж гребенки теплого пола с насосом и терморегулятором в многоэтажных домах встречается редко. Это объясняется тем, что водяной теплый пол, включенный в систему однотрубного центрального отопления, приводит к снижению температуры горячей воды в смежных квартирах. Из других недостатков, ограничивающих распространенность, можно отметить:

• значительные капитальные вложения и необходимость установки водяного насоса для создания циркуляции и коллекторного шкафа;
• толщину бетонной стяжки над трубным разветвлением (10-15 см);
• сложности с регулировкой температуры при эксплуатации;
• в случае протечки – трудность диагностики и дорогостоящий ремонт.

При монтаже теплого пола могут применяться трубы из различного материала, но наиболее популярны металлопластиковые и полимерные (из сшитого полиэтилена). Они выдерживают значительные нагрузки, обладают малым весом и долговечностью. При поэтапном монтаже пола из металлопластика гибкость трубы легко позволяет достигнуть необходимой геометрии расположения петель – «улитки» или «змейки» без жесткой фиксации, а алюминиевая прослойка обеспечивает повышенную прочность и долговечность (не менее 50 лет).

Подробную инструкцию, как сделать теплый водяной пол своими силами, можно получить, просмотрев видео.

https://youtube.com/watch?v=3d08pGYjrRA

https://youtube.com/watch?v=sS3ifyIKSwE

https://youtube.com/watch?v=csRvaZeU0ns

Обратите внимание, какой скрупулезности требуют подготовительные работы, включающие в себя следующие этапы:

• тщательное выравнивание геометрической горизонтали пола;
• укладка демпферной ленты, которая в дальнейшем послужит компенсатором при тепловом расширении бетона;
• монтаж параизоляционной пленки и пенополистироловых плит – основа для разветвленной системы труб. Для фиксации на плитах существуют специальные выступы с пазами.

Назначение смесительных узлов

Прежде всего, надо отметить, что применяют смесительный узел для водяного теплого пола, поскольку и в системе нагрева пола, и в радиаторах течет одинаковый теплоноситель.

Система теплоснабжения обычно состоит из:

• нагревательного котла, в котором греется вода;
• одного контура с высокотемпературными батареями;
• нескольких контуров, входящих в конструкцию теплого пола.

Котел, входящий в систему, нагревает теплоноситель до температуры, необходимой для функционирования радиаторов, обычно это 95 °С, но в некоторых случаях 85 и даже 75°С. В соответствии с санитарными нормами, температура на напольной поверхности не может быть больше 31°С. Ограничение связано со многими причинами, в том числе с комфортным передвижением по дому.

С учетом высоты стяжки, в которую вмуровывают трубопроводы системы обогрева, а также типа и параметров материала пола температура рабочей среды в трубах составлять должна не больше 55 градусов. Отсюда ясно, что не следует направлять в отопительный контур горячую воду прямо из котла, поскольку она имеет чересчур высокую температуру.

Поэтому с целью понижения степени нагрева рабочей среды на входе в контур производят монтаж смесительного узла теплого пола. В нем происходит смешивание потоков теплоносителя с разными температурами. В результате его температура понижается, и вода подает в отопительный контур.

Нередко владельцев недвижимости интересует, всегда ли для теплого пола нужен смесительный узел, и когда его можно не устанавливать. Специалисты утверждают, что такое вполне возможно. Если обустройство теплоснабжения в доме предусматривает использование низкотемпературных контуров, а агрегат нагревает воду только до нужной температуры для отопительной системы, тогда можно не монтировать узлы подмеса.

Примером является применение воздушного теплонасоса. Если нагревательный котел подает воду не только в конструкцию пола с обогревом, но и для принятия душа с температурой 65 – 75°С, тогда теплый пол без смесительного узла эксплуатировать нельзя.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Коллектор – его выбор и установка

Прежде чем приступить к укладке, надо установить коллектор. Он устанавливается после расчетов контуров.

Подбор коллектора (или нескольких коллекторов) производится после совершения расчета количества контуров. Подбирая коллектор, надо заранее определиться, сколько выводов нужно, чтобы подключить к нему контуры. Кроме этого, аппарат должен обладать отводом для слива отработанной воды и воздухоотводным клапаном.

Узел теплого пола своими руками

Выбирая коллектор, не стоит экономить. Простой, самый дешевый, коллектор обладает всего лишь запорными клапанами, и это делает эксплуатацию теплых полов не удобной. Коллекторы с вмонтированными регулировочными клапанами, конечно, дороже на порядок. Но, регулируя и расход воды в помещениях, в каждой гидравлической петле, а также температуру того или иного помещения, можно сэкономить гораздо больше.

Коллектор

Если речь о промышленном здании, большом офисе, или подобном типе помещений, то идеальным вариантом будет коллектор с предварительными смесителями, а также – со специальными сервоприводами. Для чего необходимы смесители? Они позволят регулировать температуру воды, подаваемой в трубы, при этом смешивая горячую воду с уже остывшей.

Безусловно, коллекторы такого технического уровня «съедят» основную часть средств, которые придется потратить на установку водяного пола. Конечно, в обычной квартире или частном доме, где нагрузки постоянные и достаточно одного режима работы системы, можно обойтись коллекторами простого типа.

Коллектор помещается в специальный ящик, его крепят на стене. Под ящиком должно быть пусто, здесь надо будет подводить трубы контуров из всех помещений. Шкаф, из интерьерных эстетических соображений, можно безболезненно «утопить» в стене или в нише, его ширина 12 см.

Собирая всю систему воедино, важно придерживаться инструкции, сопровождающей коллектор. И только после того, как ящик с коллектором установлен, можно начинать прокладку труб

Виды греющих контуров

Теплый пол применяют для обогрева помещений различного назначения — жилых, санузлов, кухонь, лоджий. Температурный режим в комнатах индивидуальный, для отопления каждой нужно предусмотреть свой греющий контур.

Наиболее распространенный виды теплых полов — электрические и водяные.

Электрические системы — нагревательные кабели, стержни, маты, пленки или аморфные ленты, проложенные под чистовым покрытием пола. Их подключают к источнику питания и оборудуют автоматикой. Водяной теплый пол — это сеть трубок малого диаметра, заполненная теплоносителем — водой или незамерзающим антифризом. Конструкцию помещают под половое покрытие на подложку из утеплителя. Жидкость нагревается от отопительного котла.

Водяные, кабельные и пленочные греющие устройства.

Температура теплоносителя не превышает 55°. Управление осуществляется в автоматическом или ручном режиме. При установке клапанов можно перекрыть подачу тепла на определенные участки.

Разновидность водяных полов — электроводяные. Внутри трубки размещен греющий кабель, подключенный к электропитанию через терморегулятор. Жидкость равномерно прогревается по всему объему, поэтому циркуляционный насос не используется. Этот вариант целесообразно устраивать в квартирах, где не разрешено присоединение к центральному стояку. В частных домах по прокладке напольного отопления ограничений нет.

Отсутствие гидравлического испытания системы после ее монтажа

Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.

https://youtube.com/watch?v=-YFUTdUvagA

Читайте так же:

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината. Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Что такое водяной теплый пол

В панельных домах наружные стены и пол зимой чаще всего не обеспечивают достаточно комфортных условий проживания. Особенно остро эта проблема стоит, если в семье есть маленькие дети, которые любят играть на полу.

Если прогреть всю поверхность полового покрытия, то сквозняки будут исключены. Пыльные ковры, теплые тапочки, шерстяные носки дома больше не понадобятся даже во время самых сильных морозов. Для этого необходимо по всей площади отапливаемого помещения уложить под пол трубы, в которых будет циркулировать теплая вода.

Из чего состоит

Конструкция ТП технологически сложнее традиционного отопления с помощью радиаторов. Обычно греющие трубы заливают сверху бетонным монолитом. Существуют более современные способы сухого монтажа стандартными блоками.

Для уменьшения потерь тепла на бетонные плиты перекрытия укладывают пенополистирол. Под него подкладывают гидроизоляцию из полиэтиленовой пленки, заворачивая края и фиксируя скотчем.

Перед заливкой бетонной стяжки по периметру комнаты устанавливают демпферную ленту. Она компенсирует температурное расширение бетона.

Перечень основных компонентов монолитного теплого контура:

1. Гидроизоляционная пленка бетонного основания.
2. Утеплитель — пенополистирол толщиной 3–5 сантиметров.
3. Демпферная лента по периметру комнаты.
4. Греющая труба — металлопластик или сшитый полиэтилен диаметром 16–20 мм с толщиной стенки 2 мм.
5. Бетон, толщина слоя 80–100 мм.
6. Напольное покрытие: ламинированная доска, линолеум, керамическая плитка.
7. Трехходовой клапан смесительного узла с термостатом.
8. Циркуляционный насос.
9. Коллектор с запорными кранами подающей и обратной трубы.
10. Автоматические воздухоотводчики.
11. Теплообменник.
12. Фильтр.
13. Расширительный бак.
14. Манометр.

Принцип действия

Поскольку греется весь пол в помещении, то температура теплоносителя системы отопления (СО) обычно поддерживается в пределах 25–35 градусов. Этого вполне достаточно для компенсации потерь тепла через наружные стены, окна, балконные двери.

Интенсивность нагрева регулируется вручную или термоголовками на запорных вентилях. При этом остается зависимость от температуры теплоносителя централизованной СО.

Преимущества

Главное достоинство ТП отражено в названии этой системы. Повышенная комфортность объясняется также отсутствием сквозняков, поскольку воздух внутри помещения прогревается равномерно по всей площади.

Расходы на отопление снижаются на 10–15 %, по сравнению с использованием обычных радиаторов, которые сначала греют потолок. Горячий воздух от батарей поднимается вверх, потом по мере остывания опускается вниз и охлажденным потоком движется к отопительным приборам. Пол остается холодным.

ТП обладает и другими достоинствами:

1. Создает и поддерживает идеальный микроклимат в квартире. Дети могут играть на полу без риска простудиться.
2. Равномерность прогрева исключает появление сырости и плесени на стенах.
3. Срок службы — до 50 лет.
4. Отсутствует вредное электромагнитное поле, неизбежное для электрического подогрева пола жилого помещения.

Недостатки

Тонкие трубы должны быть надежно защищены сверху бетонным монолитом, чтобы выдерживать вес тяжелой мебели. Дополнительная нагрузка на плиты перекрытия может отрицательно сказаться на устойчивости многоквартирного дома.

Настройка всех ответвлений ТП занимает много времени вследствие инерционности всей системы. Длина одной трубы достигает 60–80 метров. Кроме того, изменение температуры поверхности пола станет заметно только после прогрева бетонного монолита.

Есть и другие недостатки:

1. Высокая стоимость монтажа. Требуются специфические навыки, знания, опыт.
2. Если трубы были некачественными, то ремонт забетонированной системы практически невозможен.
3. Сложность получения разрешения на изменение конструкции отопительной системы.
4. Срок окупаемости понесенных затрат составляет десятки лет.

Материалы для водяного теплого пола

Выбор труб

Для монтажа применяйте медные, полиэтиленовые, пластиковые и металлопластиковые трубы диаметром 15-20 мм, чем больше площадь помещения, тем больший диаметр необходимо использовать. Водяной контур каждой комнаты укладывайте из одного отрезка трубы. Поэтому приобретайте трубы, продающиеся в бухтах и катушках.

Медные трубы на 10-15 процентов эффективней других, но дороги и сложны в монтаже. Полиэтиленовые трубы стоят дешевле, и по качеству уступают незначительно. Поэтому выбор труб зависит от финансовых возможностей.

Выбор утеплителя

В качестве утеплителя применяют:

• пенопластовые, пенополистирольные или вспененные полиуретановые плиты;
• фольгированные отражающие утеплители;
• минеральная вата;
• керамзит;
• мытый шлак.

Керамзит и мытый шлак применяют при утеплении контура, уложенного на деревянный пол. В этом случае засыпают утеплителем пустоты между покрытием и бетоном или грунтом. Для применения вспененных плит, фольгированных утеплителей или минеральной ваты потребуется создать основу – закрепленные к лагам листы фанеры.

Правильно выполненная теплоизоляция для теплого водяного пола, также как и его электрического варианта, вдвое сократит расходы на отопление. А теплоизоляция, выполненная с ошибками, увеличивает до двух-трех раз.

Для утепления бетона используйте вспененные плиты высокой плотности.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Саморегулирующийся кабель

Экранированный или саморегулирующийся кабель для теплого пола представляет собой матрицу, внутри которой размещены два проводника, а между ними – слой полимера, который и выделяет необходимую тепловую энергию. Особенностью этого кабеля является то, что он регулирует нагрев за счет сопротивления полимера. При увеличении температуры повышается и сопротивление, что приводит к снижению силы тока и, как следствие, уменьшается количество выделяемого тепла.

Оплетка саморегулирующегося греющего кабеля

Благодаря такому строению, саморегулирующий кабель еще и довольно экономичен, поэтому со временем оправдает вложенные в его покупку средства.

Состав экранированного провода:

Конструкция экранированного нагревательного кабеля

• углеродистый проводник;
• полимер;
• изоляция;
• армирующая оплетка;
• внешняя изоляция из ПВХ.

Несмотря на возможность контролировать перегрев, такой кабель также не рекомендуется укладывать под мебель, поскольку это увеличит потребление электроэнергии, но не обеспечит необходимого эффекта – нагревать шкаф бессмысленно.
