Как улучшить прием fm-антенны

Содержание

Рекомендации
Рекомендуемые модели
- Триада-304
Варианты антенн
Как выбрать модуль усиления
Критерии выбора при покупке
Польская антенна для приёма цифрового телевидения
- Как проявляет себя антенна «Решётка» с цифровым ТВ?
Особенности и схема антенного усилителя
Звонкое радио на даче: способы усилить сигнал
Обзор популярных моделей
Антенный усилитель своими руками
Как определить что сигнал слабый
- Причины плохого сигнала
Достоинства и недостатки
Особенности распространения радиоволн
Налаживание
Неминуемые факторы, которые влияют на сигнал
Усиление сигнала
Разновидности
Принципиальная схема

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

” data-size=”805×537″>

<?XML:NAMESPACE PREFIX = » http://www.w3.org/2000/svg» NS = «http://www.w3.org/2000/svg» />

” data-size=”805×537″>

” data-size=”805×449″>

” data-size=”805×693″>

” data-size=”805×590″>

Как выбрать модуль усиления

Первый критерий, по которому выбирается усилитель fm сигнала для автомагнитолы — тип его питания. Сегодня на рынке представлено две разновидности устройств.

С внешним питанием. У такого усилителя есть отвод, один провод для подключения к бортовой сети автомобиля.
С питанием по антенному кабелю. Такие устройства подключаются только к определенному классу магнитол. Последние должны иметь опцию питания по антенному кабелю.

Вне зависимости от технического решения, подключить усилитель антенны к автомагнитоле не составит труда. Однако главное купить устройство с правильными характеристиками. Критерии для выбора оптимальной модели выглядят следующим образом.

Частотная полоса выбирается в зависимости от типа магнитолы и установленного в ней радио тюнера. Если это старая кассетная модель, принимающая короткие, средние и fm волны, потребуется широкополосный усилитель. Для современных магнитол достаточно узкополосной модели, работающей только в fm диапазоне.
Тип подключаемой антенны. Для обычных штыревых моделей применяется обычный усилитель. При использовании на автомобиле направленных (они же дипольные) антенн потребуется более сложное устройство. В схемное решение входит модуль согласования.
Коэффициент усиления должен находиться в пределах от 10 до 30 дб. Сегодня можно купить модели и с большим показателем. Однако делать этого в огромном количестве случаев не рекомендуется.

О выборе оптимального коэффициента усиления стоит рассказать подробнее. Он определяется не только желаемой дальностью приема. Дело в том, что максимальная мощность усилителя автомобильной магнитолы определяет конечный уровень сигнала на входе устройства. При этом есть технический предел его увеличения.

Если установленный модуль усиления антенны очень мощный, и авто находится в зоне уверенного приема, большом городе, магнитола просто перестанет принимать радио. Сработает система защиты. Устройство усиления, формируя чрезмерно сильный сигнал, выведет его значение за технический предел. В результате, чтобы защитить первичные контуры приема, грубо говоря, антенный вход будет блокирован.

Когда реальная картина использования автомобиля предусматривает как его передвижение в городе, так и выезд далеко за его пределы, рекомендуется устанавливать блокиратор усилителя. Это схема, которая его отключает при необходимости, делая байпас на основной кабельный канал антенны. Можно купить усилитель, который самостоятельно отключается при достижении некоторого предельного сигнала на выходе.

Критерии выбора при покупке

Выбор усилителя сигнала для антенны телевизора зависит как от технических критериев самого устройства, так и от внешних факторов, например, места и условий установки. Однако на первом месте – всегда характеристики, влияющие на качество сигнала – то, ради чего обычно и приобретают дополнительные устройства.

Критерий #1 – рабочий диапазон частот

Диапазон частот связывает три устройства – непосредственно сам телевизионный приемник, антенну и усилитель. Сначала подбирают антенну. Здесь следует помнить, что широкодиапазонные проигрывают узконаправленным, то есть сигнал будет более слабым.

Антенный усилитель, работающий в диапазоне 470-862 МГц и обладающий коэффициентом усиления не менее 30 дБ. Если обеспечить дополнительную защиту от влаги, можно устанавливать вне помещения

Если зона приема находится невдалеке от ретранслятора, то можно приобрести и «всеволновку», обхватывающую более широкий диапазон. Однако сигнал с удаленной вышки лучше будет ловить устройство, рассчитанное на ограниченный частотный диапазон – например, МВ или ДМВ.

По частотной характеристике антенны выбирают и усилитель. Если он не будет соответствовать по диапазону, то и работать не будет.

Критерий #2 – коэффициент шума

Антенный усилитель должен корректировать отношение сигнал-шум в сторону увеличения. Однако каждое устройство в процессе передачи данных получает свои шумы – и чем сильнее сигнал, тем они более выражены.

При большом показателе шума на экранах телевизоров будет видна только интенсивная шумовая помеха, известная как «снег». Изображение пропадает полностью, звук также исчезает

Считается, что показатель шума не должен превышать 3 дБ – только так можно гарантировать хорошее качество передачи сигнала, но устройства последнего поколения имеют и боле низкие значения – меньше 2 дБ.

Критерий #3 – коэффициент усиления

Не стоит считать, что чем выше коэффициент усиления сигнала, тем качество передачи будет лучше. На самом деле избыточное усиление приводит к искажению сигнала, при котором возникает обратный эффект – клиппинг или перегрузка.

Параметр измеряется в дБ и имеет средние величины:

дециметровые – 30-40 дБ;
метровые – 10 дБ.

Таким образом, дециметровые могут охватывать и 22, и 60 каналов, а метровые – не более 12. Если усилитель повышает коэффициент на 15-20 дБ, это считается хорошим результатом.

Выбирая усилитель по коэффициенту, необходимо учитывать реальные условия и уровень приема. Обычно ориентируются на расстояние до вышки, то есть ретранслятора.

Усилитель обычно используют, если расстояние от ретранслятора до приемника – не менее 9 км. Если вышка находится в 150 км или далее, использовать даже мощное устройство бесполезно – это максимум, на который рассчитаны бытовые модели

Чтобы не попасть впросак, можно выбрать устройство с возможностью регулировки, дополнительной подстройки. Универсальных моделей много, при этом они рассчитаны на различное расстояние.

Если вышка находится в прямой видимости, усилитель не нужен.

Критерий #4 – активный или пассивный

Если рассматривать принцип действия прибора, то нужно учитывать деление на активные и пассивные. Пассивный работает в автономном режиме, а активному необходимо дополнительное питание от сети. Чаще всего устройство подключается через переходник – адаптер на 9 В или 12 В.

Чем ближе место установки активного устройства к телевизору, тем качественнее будет сигнал. Длинный кабель увеличивает риск появления помех, которые не ликвидировать регулировкой

Если устройство находится вне помещения, необходимо обеспечить защиту от влаги и осадков. Иногда реализуют следующий вариант: антенну с усилителем устанавливают снаружи, а адаптер оставляют внутри комнаты.

Но лучше руководствоваться инструкциями производителя, который обычно предупреждает о возникновении помех при неправильной установке.

Польская антенна для приёма цифрового телевидения

Годится ли антенна «Решётка» она же»Полячка» для приёма DVB-T2?

Польская антенна является широкополосной, т.е. способной принимать сигналы как метрового так и дециметрового диапазонов. А значит она пригодна для приёма сигналов цифрового телевидения DVB-T2.

Однако, она является не лучшим вариантом для этой цели, и часто, что бы на неё принимать сигнал цифрового телевидения, требуются некоторые доработки. Но всё это не сложно сделать.

Об этих переделках и не только, пойдет речь в данной статье.

Как проявляет себя антенна «Решётка» с цифровым ТВ?

Если вы живёте не очень далеко от транслятора сигналов цифрового телевидения то этот тип антенн может проявлять себя довольно странно.

По умолчанию, польская антенна используется с усилителем и блоком питания. И если применяя такую антенну, при условии, что все соединения выполнены качественно, с сигналом происходит нечто непонятное, например:

Сигнал полностью отсутствует, антенна ничего не ловит.
Во время настройки, шкала уровня сигнала скачет от нуля до ста.
Приём есть, но временами сигнал ослабевает или пропадает полностью. Изображение часто «подвисает»- замирает на время, сыпется на кубики, звук заикается.
Из 20 возможных каналов, показывают лишь 10.
Сигнал пропадает или ослабевает при проезжающих рядом автомобилях (если антенна установлена низко и рядом с дорогой)

Всё это как раз те случаи когда потребуются некоторые переделки.

В моей местности, а это Белгородская область, на удалении в 25 км от вышки транслятора «полячки» часто ведут себя именно так! В чём причина? Давайте разбираться и устранять!

Итак! Если вы наблюдаете что либо из списка, то вероятно причины в том, что усилитель антенны слишком мощный для приёма сигнала ЦТВ, в данной ситуации он не помогает, а мешает! Сигнал получается слишком сильный.

Как ни странно, но в этом нет ничего хорошего, к тому же на ряду с полезными, усиливаются и паразитные частоты, так называемые помехи, которые тоже сильно мешают.

Особенности и схема антенного усилителя

Усилитель – это аппарат, предназначенный для усиления плохого, непостоянного ТВ-сигнала антенны. Преимущества данного прибора следующие:

усиление телесигнала в достаточно широкой частотной полосе;
возможность приёма даже очень слабого ТВ-сигнала;
бесшумность работы.

К минусам же относится:

риск того, что устройство самовозбудится;
сигналы большой мощности в диапазоне метровых волн могут привести к перегрузке устройства;
восприимчивость к воздействию токов грозовых разрядов;
пассивные потери на выходе.

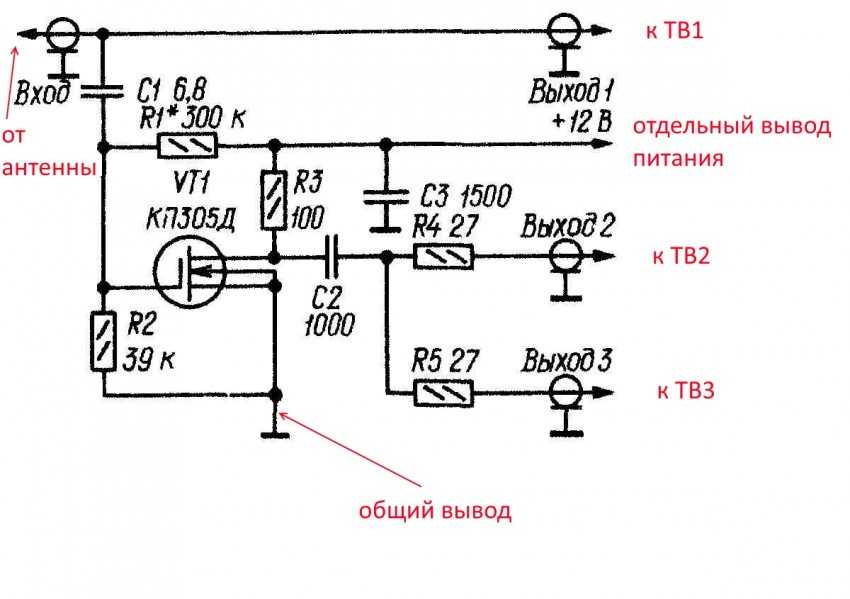

На схемах антенных усилителей своими руками указано, каким образом должно осуществляться подключение аппарата к телевизору. Телевизионный кабель идёт к усиливающему сигнал устройству, а затем сигнал попадает в телевизор. Эта схема универсальна.

Звонкое радио на даче: способы усилить сигнал

На загородном участке приём радиопередач и музыки — хорошее развлечение, в том числе во время садово-огородных работ. К сожалению, на практике многие сталкиваются с тем, что приёмник выдаёт большое количество помех. Иногда сигнал и вовсе теряется, а любимую радиостанцию бывает просто невозможно найти, выставив бегунок на нужный диапазон волны. Всё это говорит о плохом приёме, который можно улучшить простыми способами.

Нарастите антенну

Как бы вы ни принимали радиосигнал, для этого требуется антенна. Если речь идёт о приёмнике со складным штырём, который прячется в корпус, то его размеров часто не хватает, особенно если речь идёт о месте, удалённом от города, где пропадает зона уверенного приёма. В этом случае нужно сделать антенну длиннее и поднять её повыше. В частном доме это делается весьма просто — на крыше фиксируется шест с примотанным к ней отрезком проволоки, очищенной от изоляции. Материал для приёма сигнала не важен — это может быть как медь, так и сталь.

Изготовить ревербератор

Простейшее устройство, усиливающее радиосигнал, ничего сложного из себя не представляет. Он должен быть выполнен в виде рамки, как правило, треугольной или квадратной, из трёх метров очищенного от изоляции медного провода. В некоторых случаях он может дать стабильный приём на расстоянии 150 км от города. Один конец подключается на массу, второй — к центральному выходу антенного гнезда.

Подключить усилитель

Этот прибор обычно представляет собой коробочку, которая подключается к рамке антенны. Внутри корпуса — микросхема усилителя с активным питанием. Для того, чтобы контур заработал, необходимо включить в розетку адаптер, выдающий постоянный ток на 12 В. От усилителя идёт кабель, который и подключается к FV-ресиверу. Данный способ шире всего используется для приёма телесигнала, но ведь там, где принимаются телепередачи, радио будет слышно просто отлично.

Перечисленные способы не исчерпывают возможных рецептов усиления радиосигнала в различных условиях. Радиолюбители на форумах охотно делятся своими изобретениями, и далеко не все их них сложны в изготовлении.

Обзор популярных моделей

Канал «Сад на всех широтах» привел обзор качественного усилительного устройства телевизионного сигнала с дальностью действия более двухсот километров.

https://youtube.com/watch?v=su2Tj1dQhYA

Востребованные модели усилительных устройств:

Дельта К331. Устройство этой модели характеризуется различным коэффициентом усиления для каждого отдельного диапазона. Для узкополосного формата это около 14 Дб, для КВ — примерно 6 Дб. Наиболее качественный сигнал может быть обеспечен при цифровом вещании. Для работы в таком широком частотном диапазоне устройство оснащается отдельными беспроводными девайсами, что позволяет обеспечить лучшее качество транслируемого изображения. Общий параметр усиления зависит от характеристик непосредственно антенного устройства. Из-за разной поляризации радио- и телевещания для настройки в первом случае антенна устанавливается боком, но телевизионный сигнал пропадет, и наоборот.
Телевес 5523. Антенный усилитель итальянского производства, оснащенный пятью выходами. Характеризуется повышенным коэффициентом усиления, составляющим 16 децибел, что позволяет снизить вероятность помех и шумов. Для работы устройства потребуется источник питания, входящий в комплектацию.
Усилитель спутникового сигнала Gecen А05-02. Качество приема при установке этой модели девайсов составит до 21 Дб. Устройство отлично работает в диапазонах от 5 до 950 МГц для эфирного телевидения и в диапазоне от 950 до 2400 /МГц для спутникового телевидения. Питание обеспечивается посредством широкополосного устройства и подается через коаксиальный провод от ресивера. Для получения лучшего качества изображения эфирного сигнала потребуется дополнительно купить еще один источник питания.
Усилительные устройства SWA. Такие девайсы монтируются в основном на решетчатые приборы и характеризуются различными коэффициентами усиления в зависимости от конкретной модели. Устройства могут функционировать в частотном диапазоне от 49 до 790 МГц. Величина напряжения питания равно 9 вольтам. Установка девайса производится посредством резьбового соединения.

Антенный усилитель своими руками

Усилитель антенны для автомагнитолы — это устройство, который можно сделать самостоятельно. Для этого используется классическая двухкаскадная схема с 8 основными резисторами. Элементы R1, R2, R4 и R6 в этом случае позволят стабилизировать изменения в транзисторе VT1, если в какой-то момент произойдет скачок напряжения или резко повысится температура. Все составляющие необходимо выбирать так чтобы обеспечивалась максимальная характеристика амплитуды и частоты прибора.

Кроме этого, в усилителях часто используются транзисторы биполярного типа 2SC2926, при частоте меньше 1 ГГц. Это позволит снизить уровень шума от самого усилителя. Все составляющие двухкаскадной схемы необходимо спаять на плате в правильной последовательности. После сборки нужно соединить вход усилителя с антенным входом, а выход направить на радиоприемник. Для этого используйте кабель с сопротивлением не менее 75 ОМ

При этом важно соблюдать полярность

Питание с сетью лучше организовать с напряжением 12 вольт. После этого можно подключить сделанную плату к магнитоле (выход ANT). Так, усилитель будет начинать работу, как только вы включите автомагнитолу.

Любознательным, можно попробовать изготовить такой усилитель. Как испытаете, отпишитесь.

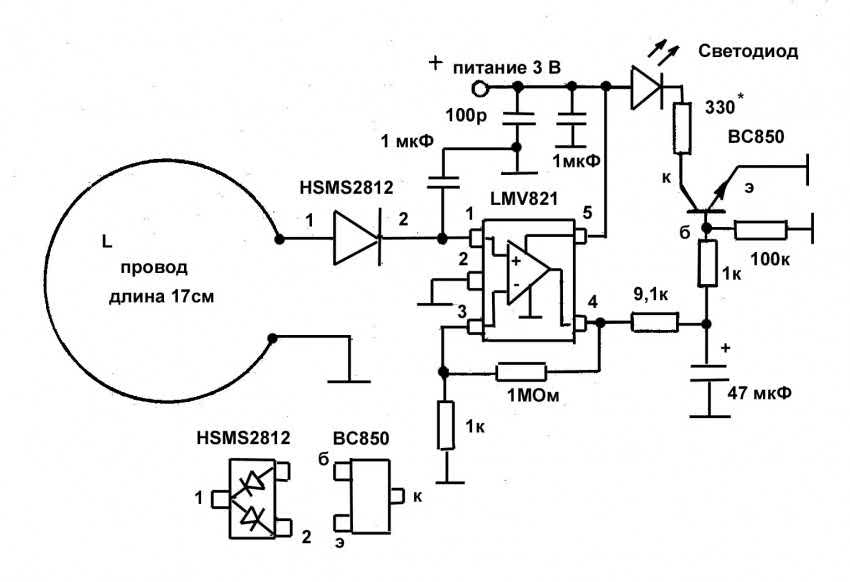

Как определить что сигнал слабый

Устанавливать усилитель для антенны авто следует только в том случае, если уровень сигнала низкий. Основными признаками можно назвать:

Частые помехи.
Искажение звука при прослушивании радиостанции.
Потеря синхронизации изображения.
Периодичное полное исчезновение сигнала.

Для магнитолы усилитель является устройством, которое способно повысить уровень сигнала. При этом можно повысить качество передачи в два раза. Провести установку аппарата можно самостоятельно, проблем с этим не возникает.

Причины плохого сигнала

Усилитель для автоантенны выбирается с учетом того, какая причина привела к возникновению проблемы. Основными можно назвать:

Неисправность антенны и других элементов. Высокая влажность часто становится причиной появления окиси, которая ухудшает контакт.
Шипение и хрипы на момент прослушивания радио свидетельствует о неисправности самого приемника. В большинстве случаев проблема заключается в треснувшей плате.
Дополнительные помехи ухудшают качество сигнала в авто. Они могут создаваться вышками мобильных операторов, электростанциями, железнодорожными путями.
Удаление от источника сигнала также становится причиной снижения качества приема.
Дополнительные помехи могут создаваться при подключении регистратора к источнику питания через прикуриватель. Решить подобную проблему можно путем установки оборудования, которое работает от встроенного аккумулятора.

В большинстве случаев искусственные помехи и удаленность от источника становятся причиной ухудшения сигнала. Усиливать радио рекомендуется в случае частых дальних поездок.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

https://youtube.com/watch?v=3MLrHKEhO4c

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Акустическая система является важной частью каждого автомобиля. Многие автовладельцы предпочитают в дороге слушать радио

Для повышения качества звука устанавливается усилитель радиосигнала для автомагнитолы. Несмотря на высокое качество современного оборудования, обеспечить хороший радиосигнал может не каждое. Автомобильная антенна с усилителем для радио обладает большим количеством особенностей.

Особенности распространения радиоволн

На качество передачи информации влияют осадки в виде снега и дождя, а также источники электромагнитных помех:

распределительные подстанции;
линии электропередачи;
работающий у дома крупногабаритный транспорт.

Например, однотонный низкочастотный звук в магнитоле — следствие работы расположенного недалеко генератора переменного тока.

Дальность распространения волны зависит от мощности радиостанции.

При отражении радиоволн от препятствий они взаимно усиливаются при синфазном сложении или ослабляют друг друга в случае противофазы. Кроме этого, если присутствует синфазное переотражение от поверхности земли, то формируются участки с максимальным уровнем сигнала — зоны Френеля.

Картина распределения волн для выбранного места определяет диаграмму направленности антенны, которая нужна, чтобы обеспечить качественный прием.

Налаживание

Налаживание усилителя сводится к установке требуемо режима по постоянному току. Подбором резистора R4 устанавливают оптимальный ток коллектора транзистора, при котором коэффициент шума минимален.

Такие режимы обычно указывают в справочнике. Затем проводят проверку АЧХ входных фильтров, а в случае необходимости корректировки сдвигают и раздвигают витки катушек индуктивности.

Экспериментальная проверка усилителя проводилась в г. Фатеж на расстоянии 40-45 км от радиовещательных станций г Курска. Он был установлен в приемник имеющий УКВ диапазон с частотами 65,8…74 МГц.

Прием осуществлялся на внешнюю антенну. Без усилителя был возможен уверенный прием двух государственных радиостанций и одна коммерческая радиостанция принималась с плохим качеством. После установки усилителя оказался возможным уверенный прием шести радиостанций, работающих в этом диапазоне в г. Курске.

И. Нечаев, (г. Курск), Н. Лукьянчиков (г. Фатеж Курской обл.), Р-01-2001.

Неминуемые факторы, которые влияют на сигнал

Стоит отметить, что существуют побочные факторы, так или иначе влияющие на уровень сигнала:

В самом городе может наблюдаться переусиление сигнала. Производитель рекомендует либо отключить усилитель в зоне города либо уменьшить коэффициент усиления;
Не рекомендуется также использовать усилитель одновременно с активной антенной. Это может привести к обратному эффекту: сигнал ухудшится, появятся искажения;
После замены головного устройства могут быть замечены сбои в приеме сигнала. Оказывается, дело может заключаться в питании, которое забыли или не смогли подключить на активную антенну. Покупка специального переходника или его изготовление проблему сразу же решит.

Усиление сигнала

Усилить сигнал телевизора можно следующим образом:

В случае комнатной, расположите её как можно ближе к окну и желательно повыше. Убедитесь в отсутствии препятствий на пути сигнала.
Внешнюю антенну поднимите на крышу или повыше на фасад, чтобы приём не был затруднён строениями или рельефом местности.
Правильно направьте внешнюю антенну. Эта рекомендация актуальна и для спутниковой тарелки. Часто проблемы с сигналом связаны просто с неправильным её расположением.
Можно попробовать расширить антенну куском проволоки.
Создать конструкцию синфазной решётки из нескольких одинаковых антенн, расположив их по горизонтали и вертикали так, чтобы фазы сигнала в них были одинаковыми.
Заменить антенну на более подходящую по конструкции и типу.
Установить усилитель сигнала.

Усилитель ТВ-антенны

Чтобы решить, как усилить сигнал, руководствуйтесь простым правилом: если до вышки менее 30 километров, то подойдёт любая внешняя пассивная антенна. Если сигнал при этом плохой, то проблема внутри системы, в оборудовании, соединениях или неправильном монтаже. Если до ретранслятора более 30 км, то используйте активный усилитель:

Чем дальше расстояние, тем больший коэффициент усиления вам потребуется.
Выбирайте с наименьшим коэффициентом шума, точнее, лучше обращать внимание на соотношение «усиление/шум».
Обратите внимание на напряжение прибора. Если его увеличить, то можно повысить и усиление.. Таким же образом можно усилить сигнал и спутниковой тарелки

Существуют также комбинированные усилители, работающие и не телевизионную эфирную, и на спутниковую антенны. Если вы знакомы с теорией и практикой радиоэлектроники, то вы можете собрать усилитель для спутниковой или телевизионной антенны своими руками, в интернете и специальных пособиях для этого есть много схем

Таким же образом можно усилить сигнал и спутниковой тарелки. Существуют также комбинированные усилители, работающие и не телевизионную эфирную, и на спутниковую антенны. Если вы знакомы с теорией и практикой радиоэлектроники, то вы можете собрать усилитель для спутниковой или телевизионной антенны своими руками, в интернете и специальных пособиях для этого есть много схем.

Устанавливайте усилитель как можно ближе к антенне. Но помните, что если установить его снаружи помещения, то прослужит он недолго, скорее всего, не более года. Из-за неблагоприятных погодных условий он может окислиться и перестать нормально функционировать.

Если ваша спутниковая тарелка раньше работала нормально и вдруг появились помехи, то улучшить сигнал своими руками можно следующими способами:

Проверьте исправность всех элементов системы, возможно, какое-то оборудование или деталь имеет механические повреждения, загрязнилась или заржавела.
Возможно, сбилось расположение и направление антенны. В этом случае её надо перенаправить, как находилась раньше.
Проверьте, нет ли преград на пути сигнала. Это может быть налипший снег, листья, ветви выросшего дерева либо новая высокая постройка.

Если у вас изначально проблемы с качеством изображения, замените тарелку на ту, у которой больше диаметр. Проконсультируйтесь у оператора ТВ по поводу совместимого оборудования и правильности монтажа.

Разновидности

Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:

Устройства, работающие в широком диапазоне. Как правило, их используют для внешних мачтовых антенн решетчатого типа.
Широкополосные антенные усилители SWA (1) , LSA (2) и Gal (3)
Оборудование, настроенное на определенный диапазон, например метровый или дециметровый. В качестве примера можно привести устройства для антенн цифрового телевидения в формате DVD T
Усилитель для цифрового сигнала
Приборы, работающие с несколькими диапазонами. Они могут принимать сигналы, поступающие с нескольких источников, и суммировать их в один. Или, наоборот, из одного сигнала сформировать несколько, как это сделано в ALCAD AI-200.

Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания

Принципиальная схема

Схема усилителя показана на рис. 1. Он выполнен на малошумящем биполярном транзисторе. Коэффициент усиления составляет около 20 дБ.

Рис. 1. Принципиальная схема антенного усилителя для УКВ приемников.

На входе усилителя установлены последовательно включенные фильтр нижних частот (ФНЧ) C1L1C2 с частотой среза 115…120 МГц и фильтр верхних частот (ФВЧ) с частотой среза 60 65 МГц.

Таким образом усилитель обеспечивает усиление сигналов радиостанций, работающих в обоих радиовещательных УКВ диапазонах.

Если усилитель планируется разместить в радиоприемнике, где используется одна антенна на все диапазоны (автомобильный вариант), то его схему на до доработать и ввести два реле, а так же дополнительный фильтр по питанию.

Схема устройства этого варианта показана на рис. 2. При подаче питающего напряжения реле К1 и К2 подключают усилитель А1 (показано на ем ) меж ду антенной и приемником, а при отключенном питании вход радиоприемника соединяется непосредственно с антенной.

Если усилитель будет устанавливаться в автомобиле то его надо обязательно разместить в металлическом корпусе и питание подать через проходной конденсатор (С9).

Рис. 2. Схема подключения антенного усилителя.
