Автоматические ворота и привод своими руками

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик

Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

https://youtube.com/watch?v=1ZXNFddyOF0%3F

Источники — cable.ru, Кабель.РФ

Рулонные ворота

Еще один тип ворот — рулонный. Находит применение как для устройства въезда/выезда автотранспорта за территорию домовладения, так и в гаражах.

Конструкционно выполнены из узких пластин (ламелей) которые при открытии сворачиваются в рулон и выглядят как встроенный над проемом узкий и сплошной прямоугольный короб.

Конструкция

Основная часть ворот это само полотно, покрытое защитным и декоративным веществом. Дополняется такими деталями, как:

  • Направляющие;
  • Редуктор;
  • Двигатель;
  • Барабан намотки;
  • Аварийная система. Разблокирует движение полотна при прекращении подачи эл. энергии;
  • Умная защитой при некорректных командах с пульта управления;
  • Пульт управления;
  • Концевые выключатели;
  • Ручка. Нужна при отсутствии эл. энергии.

Принцип работы

Ознакомиться с принципом работы помогают чертежи с воротами. С дистанционного пульта управления на блок эл/двигателя поступает сигнал. Двигатель приводит в движение вал и тянет на себя всё дверное полотно. Оно наматывается на вал по направляющим и скрывается в защитном коробе. На случай обесточивания предусмотрены цепные приводы.

Преимущества и недостатки

Основное достоинство рулонных въездных групп — компактность. Когда нет возможности установить распашные или откатные системы.

Положительные стороны таких устройств:

  1. В закрытом положении невозможно увидеть, что находится за воротами.
  2. Хорошая защита от дождя и снега.
  3. Невысокие цены, как на сам материал, так и на установку.
  4. Занимает мало места в гараже. Всё полотно скрывается в защитном коробе.
  5. Просты в монтаже. Установить можно и самому своими руками.
  6. Долговечность.
  7. Возможность монтажа автоматики для управления с пульта.
  8. Есть дополнительные ручные механизмы на случай отсутствия эл/энергии.

Недостатки:

  1. Нет возможности совмещения с калиткой. Она выполняется отдельно.
  2. Требуется утепление полотна в зимний период.
  3. Ограничение по высоте ворот. Но если конструкция накладная такого ограничения нет.

Как выбрать ворота

Рулонные ворота подбираются исходя из места использования. Их можно установить как внутри, так и снаружи или вообще смонтировать непосредственно в дверной проём.

Для гаражей выпускаются 2-х сторонние профили с наполнением пеной. Такая защита необходима для шумоизоляции и сохранности тепла. Кроме того лаковое покрытие ламелей защищает их от коррозии.

Для промышленных целей есть вариант установки односторонних профилей, где нет необходимости соблюдать температурный режим. И цена на такие системы не высока.

Так же необходимо учесть способ управления. Есть выбор ручного, автоматического или комбинированного открывания. Для автоматического открывания в системе предусмотрен брелок.

После того как установка автоматических ворот данного типа завершена, необходимо учесть следующие моменты:

  1. Не отпускать кнопу пульта до полного открытия/закрытия.
  2. Ручное управление допустимо только в случае отключения электроэнергии.
  3. Недопустимо частое открытие/закрытие. Это может привести к перегреву электропривода.
  4. Если появился посторонний шум или резкий запах горящего провода, движение полотна немедленно прекратить.
  5. Само полотно и направляющие нуждаются в периодической чистке и смазке.

По стоимости такие ворота различаются:

  • По размеру;
  • Типу профиля;
  • Комплектации.

Такие элементы как блок управления, аварийная система, фотоэлементы влияют на конечную стоимость рулонных систем.

Характеристики распашных ворот

В продаже представлены как одностворчатые ворота, подходящие для узких участков, так и двустворчатые, которые зачастую лучше сделаны и гарантируют большую безопасность и долговечность.

Откатные ворота из-за своей конструкции имеют ограниченную конструкцию, поэтому любители классических стилей и оригинальных узоров вряд ли найдут среди них подходящую модель.

Им больше понравятся красивые распашные ворота, которые предлагают большой выбор различных вариантов и стилей, как классических, так и современных. У них часто есть интересные украшения, которые позволяют сделать ограду более заметной и красивой.

Стоит помнить, что забор и ворота должны гармонировать со стилем построек на участке. Богато украшенные резные ворота не будут хорошо смотреться рядом с домом, выполненном в современном минималистском стиле.

Правила требуют, чтобы ворота устанавливались таким образом, чтобы они открывались внутрь, поэтому распашные ворота можно устанавливать только на участках с длинными подъездными путями, где они не будут препятствием.

Что еще говорит в пользу выбора распашных ворот? Цена, безусловно, является одним из важных факторов, поскольку такие конструкции относительно дешевле массивных современных откатных ворот.

Конечно, распашные ворота и самые дешевые, но их использование в долгосрочной перспективе может быть проблематичным.

Уход и профилактика механизма ворот

Распашной вариант ворот при наличии автоматической системы закрытия и открытия очень чувствителен к преградам, поэтому наличие любых посторонних элементов может сказаться на их работе. Проведение диагностик и систематических осмотров поможет избежать такого рода неприятностей.

Необходимо также регулярное проведение профилактических мер, которые включают:

  • очистку;
  • смазку.

С помощью этих действий получится снизить нагрузку и предотвратить стирание деталей.

Прикладывать усилия для закрытия воротных полотен недопустимо. Это наиболее часто заканчивается поломкой механизма и требует профессионального вмешательства.

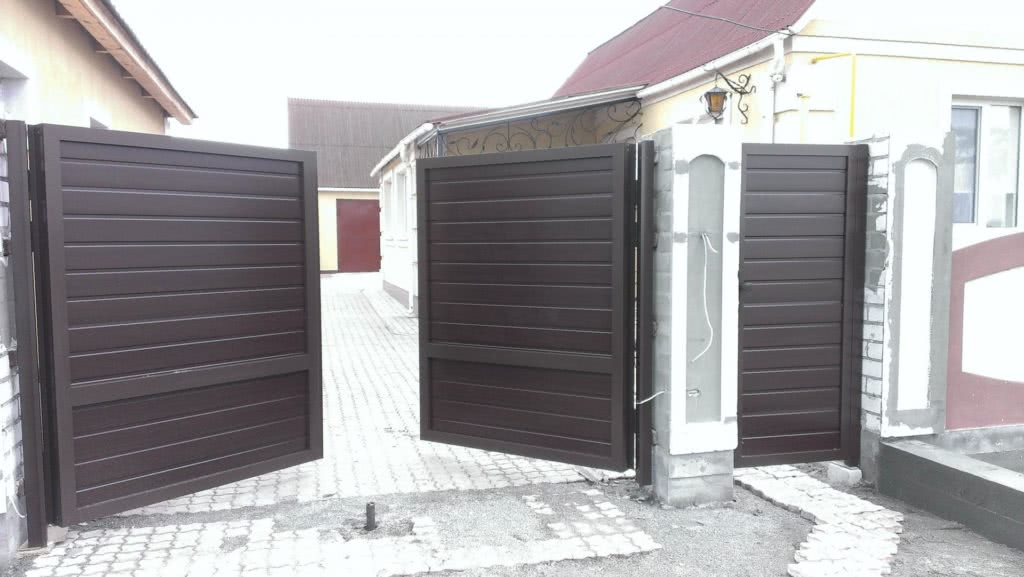

Распашные ворота: виды и особенности конструкции

По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.

В гаражах обычно ставят ворота с двумя створками и калиткой

В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.

  1. Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.

  2. Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.

  3. Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.

  4. Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.

Электрические приводы в автоматических конструкциях делятся на три вида:

  1. Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.

  2. Подземные. Они довольно сложны в установке и последующем обслуживании, поэтому редко используются.

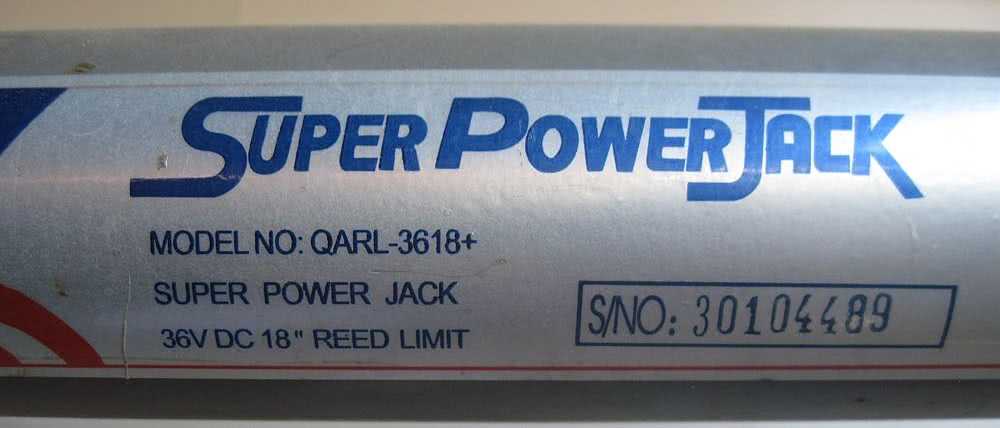

  3. Линейные. Они придают распашным воротам эстетичный вид благодаря тому, что рычаг плотно монтируют к металлическому или деревянному полотну. Они имеют большой запас мощности, поэтому дороже рычажковых.

Устройство распашных ворот

Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:

  • одна или две прожилины по горизонтали для усиления прочности конструкции;

  • одно горизонтальное и два диагональных ребра жёсткости.

Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Секционные автоматические ворота

Такой вариант также часто используется и для заезда на придомовой участок, и для гаража.

Створка здесь одна, но она состоит из подвижных горизонтальных секций на подвижных сочленениях, что обеспечивает створке гибкость. Двигаясь на роликах по направляющим, все полотно уходит вверх, собираясь под потолком.

Работа всех створок облегчается за счет пружин: торсионными или пружинами растяжения. Подбираются они индивидуально для каждой конструкции исходя из ее веса.

Такую систему можно использовать как в ручном режиме так и с автоматическим приводом.

Достоинства

  1. Универсальность. Можно подобрать под любой существующий проем.
  2. Безопасность. Есть защита от обрыва привода и падения всей створки.
  3. Привлекательный дизайн. Можно подобрать любую расцветку и фактуру.
  4. Практичность. При соблюдении технологии при монтаже, срок эксплуатации без поломок доходит до 20 лет.
  5. Простота конструкции. А с дополнительным электроприводом еще и комфорт.

Автоматика для секционных ворот

Если принято решение организовать гаражные ворота своими руками с автоматическим открыванием/закрыванием необходимо учесть следующее:

  1. Не только размер, но и вес конструкции. От этого зависит как передаточное число вращения, так и мощность двигателя.
  2. Дополнительные опции — фотоэлементы, антенны на пульт управления.
  3. Резервное переключение на ручное управление.
  4. Страну производства. Понятно стремление сэкономить, но желательно отдать предпочтение известным и проверенным брендам.

Стандартно весь комплект автоматики состоит из:

  1. Электромеханического привода с самоблокирующим редуктором.
  2. Направляющей рейки.
  3. Электронного блока управления.

Также дополнительно комплектуется:

  • Фотоэлементами;
  • Датчиками движения;
  • Осветительными приборами и так далее.

Современный рынок Европы и Китая предлагает широкий выбор автоматики для секционных ворот.

Основные типы приводов для секционных ворот

Для секционных ворот есть несколько типов приводов

Навальный привод

Такие системы устанавливаются при условии высокой интенсивности использования устройством. Обладают большим запасом по мощности.

Рекомендуется к установке на промышленных предприятиях. Автоматика дублируется ручным приводом — цепным механизмом.

Потолочный привод

Рекомендован к установке на индивидуальные автоматические ворота для гаража.

Мощность такого механизма достаточна для домашнего гаража и гораздо проще в использовании. Ценовой сегмент существенно ниже навальных приводов. Само устройство монтируется на потолке по центру помещения. Дверное полотно приводится в движение мотором с металлическим тросом. Также есть возможность продублировать ручным приводом.

Настройка систем автоматики

После того как ворота для гаража своими руками и система автоматики установлены требуется комплекс мероприятий по дополнительной настройке.

Обычно требуется отрегулировать натяжение тросов и торсионные пружины. Но эти работы требуется выполнить тщательно, не допуская перекосов секций.

Грамотно установленная система обладает такими признаками как:

  • откликается на команды с пульта;
  • нет признаков неполного подъема полотна или наоборот частичного опускания;
  • нет неравномерности перемещения в пазах:
  • нет посторонних звуков при работе механизма.

Все эти мероприятия по регулировке реально проделать самостоятельно своими руками.

Такие системы удобны, внешне привлекательны и набирают популярность в нашей стране.

Шаг №6. Обшивка полотна

После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа

Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.

  1. Монтаж нарезанных листов начинается с передней кромки.
  2. Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
  3. После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
  4. Если он не укладывается в периметр, то следует подрезать его по размеру.

Как сделать распашные ворота своими руками?

Для начала стоит сделать простейший чертеж распашных ворот, в нем необходимо указать все размеры. Также нужно точно определить место для установки ворот.

Потом нужно изготовить каркас, можно эту работу сделать самостоятельно, но мы рекомендуем обратиться к профессионалу. И в этом есть свои преимущества:

  • У специалиста есть определенные знания и навыки.
  • У него есть все оборудование, которые потребуется в процессе создания каркаса.

Рекомендуем прочитать:

  • Лучшие варианты планировки участка: современные идеи, лучшие решения и красивые схемы обустройства и оформления (125 фото + видео)

  • Как сделать дренаж на участке: устройство, виды, проектирование и маскировка (110 фото идей)

  • Откатные ворота своими руками: проекты, конструкции, чертежи, фото и видео описание постройки (135 фото)

Обязательно в каркасе должны быть несколько ребер прочности, в таком случае каркас ворот будет надежнее. Именно поэтому ворота не будут деформироваться в процессе эксплуатации. Монтаж ворот осуществляются следующим образом:

Профнастил крепится к каркасу с помощью саморезов с резиновыми уплотнителями. Если взять саморезы без уплотнителей, то в место соединения попадет влага, и тогда профнастил начнет ржаветь.

Потом с помощью лопаты или специального бура необходимо сделать углубления, чем они будут глубже, тем надежнее будет стоять конструкция.

Затем устанавливаются столбы, их нужно утрамбовать щебенкой и песком, а самым верхним слоем нужно залить бетон. Такая технология установки опорных столбов используется для всех подобных конструкций. Если опоры устанавливались грамотно, то они смогут прослужить 10 и более лет.

Далее нужно по уровню приварить петли, этой работе важно уделить особое внимание. Так как если вы приварите их с наклоном в 1 градус, то уже будет сильный перекос ворот

Рекомендуем прочитать:

  • Строительство забора из профнастила: лучшие идеи для дачного участка, сада или дома (130 фото и видео)

  • Зона отдыха на даче: красивые идеи, применение и обустройство в ландшафтном дизайне (125 фото и видео)
  • Калитка для дачи своими руками: современные модели и необычные варианты применения калиток (110 фото)

Если производится установка ворот с калиткой, то для дверцы внутри ворот нужно также приварить петли.

В завершении устанавливается запирающее устройство на калитке и воротах. Далее вы можете рассмотреть фото монтажа распашных ворот.

Также после установки ворот можно заняться обустройством автоматики для распашных ворот. Электрическую систему открывания ворот можно вполне установить самостоятельно, а вот гидравлическая система сложнее, поэтому не обойтись без специалиста.

Этапы монтажа своими руками

  1. В самом начале нужно изготовить ворота. Для их изготовления понадобится профильная труба и сварка. Предстоит провести точные замеры, чтобы зазор был от 1 до 1,5 сантиметра. Каркас можно закрыть либо листовой сталью, либо профлистом.
  2. Нужно обеспечить хорошую жесткость конструкции путем добавления перемычек из профильной трубы или железным уголком. Данную конструкцию обшивают листовой сталью или профлистом.
  3. Обязательно нужно навесить воротины по уровню, что обеспечить хорошую работу электрического привода. Петли можно закрепить путем сварки или болтами. Излишки сварки нужно срезать и покрыть защитным слоем краски или эмали.
  4. После установки воротин следует вывести крепежи для закрепления привода открывания электропривода.
  5. Данный этап является самым ответственным. Нужно осуществить подводку электричества и соединить элементы.
  6. Обеспечить защиту специальными датчиками.
  7. Следует запустить ворота в тестовом режиме.

Если же вы все же решили сконструировать электропривод своими руками, то следует заранее просчитать все, что написано выше. Также следует обеспечить хорошую безопасность конструкции от воров. Для этого лучше всего купить брелоки с фиксированным кодом. Надеемся, подсказки наших экспертов были полезны вам. Удачного монтажа!

Порядок монтажа

Инструменты для монтажа автоматики: сварочный аппарат, рулетка, молоток, изолента, уголок.

Для установки автоматики для распашных ворот потребуются:

Пред монтажом привода необходимо убедиться, что створки ворот ходят легко и плавно. Они должны сдвигаться при нажатии пальцем. Если ход затруднен, необходимо найти причину и устранить неисправность. Обычно это перекосы или плохая смазка петель.

Следующим этапом является проверка соответствия угла открывания ворот ходу механизма. При возникновении препятствий на механизм будет оказываться повышенная нагрузка, и он может сгореть.

В тех случаях, когда опорой ворот служат кирпичные столбы, необходимо проверить их состояние. Крепление привода на крошащийся кирпич может просто отвалиться. Если надежность столба вызывает сомнение, его стоит обварить металлом.

Непосредственно установка автоматики начинается с приваривания к опорам специальных монтажных пластин. Предварительно устроенные закладные облегчат работу.

Затем производится разблокировка электропривода и привариваются кронштейны к створкам. Работу следует выполнить таким образом, чтобы при полностью открытых воротах оставалось не менее 1 см для свободного хода штока.

По завершении этого этапа установки необходимо проверить синхронность открывания створок. При выявлении непараллельности движения приводов недочет следует исправить. Затем производится установка упоров на открывание и закрывание.

На следующем этапе производится подключение двигателей в соответствии с прилагаемой инструкцией. Случается, что при пробном запуске системы створки ворот двигаются в разные стороны. Эту ошибку легко устранить, поменяв на двигателе провода местами.

Электронный блок управления позволяет выставить нужный режим работы ворот.

Не стоит устанавливать максимальное усилие на закрывание: это сокращает эксплуатационный срок механизма.

Лучше ограничиться минимальным усилием, при котором привод корректно работает.

Установка сигнальной лампы и фотоэлементов выполняется по желанию. К установке фотоэлементов не следует приступать до того момента, пока не будут выполнены все настройки работы ворот. Автоматические ворота своими руками готовы.

Зачастую неопытные мастера умудряются наделать в схеме подключения уйму ошибок, и при запуске система отказывается работать. На выявление и устранение причин сбоя уходит немало времени. Во избежание этого монтаж автоматики нужно проводить последовательно, в строгом соответствии с инструкцией и не пренебрегать проверками на определенных этапах монтажа.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

https://youtube.com/watch?v=1JB1Tzj38Qc

Привод сделан от двигателя стиральной машины.

https://youtube.com/watch?v=zB2C2nQ6kvc

Самодельная автоматика для распашных ворот

https://youtube.com/watch?v=NCprmKRsJZE

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

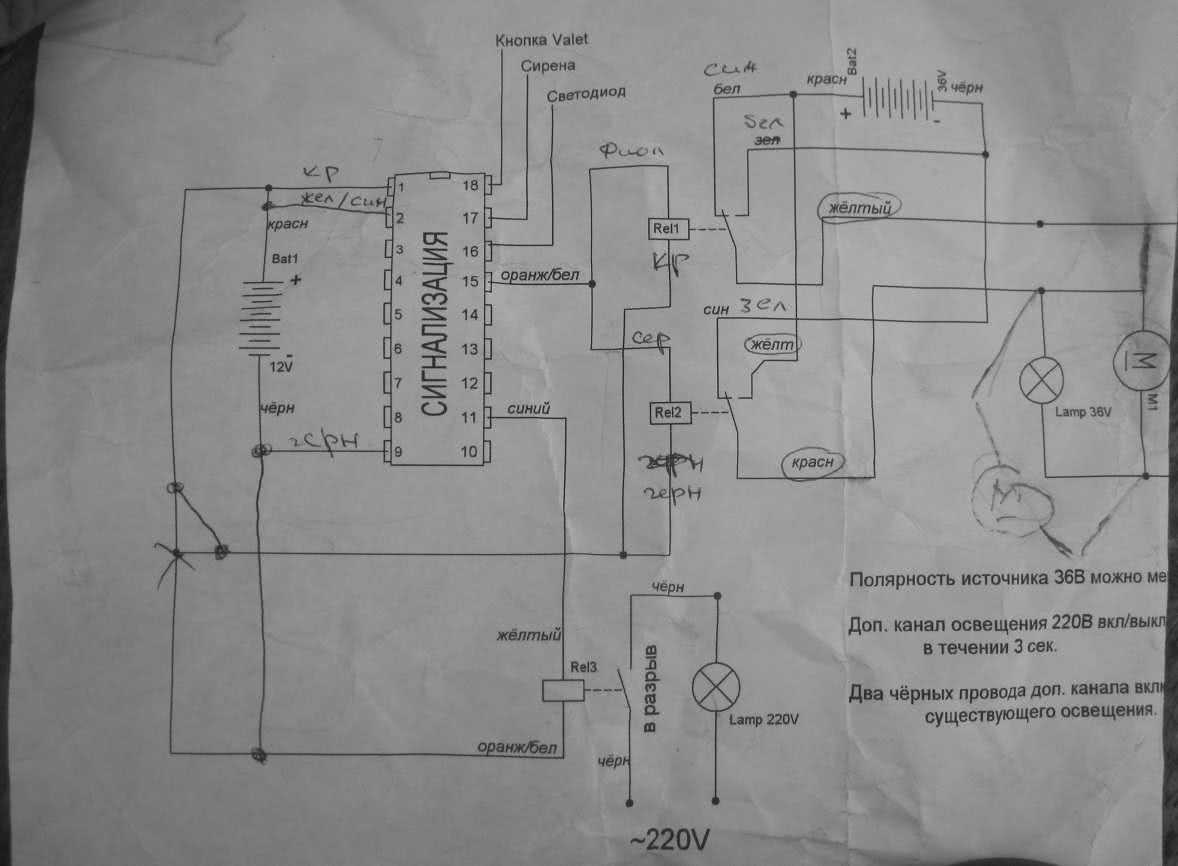

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Распашные автоматические ворота

Самый распространённый вариант — автоматические распашные ворота, своими руками может сделать подготовленный домашний умелец. Конструкция таких ворот достаточно проста и понятна. Не вызывает трудностей при самостоятельной установке и наладке.

Можно с уверенностью сказать, что это самый бюджетный вариант, так как не требуется сложная и дорогая фурнитура.

  • Монтаж можно сделать самостоятельно.
  • Стоимость готовых ворот относительно невысока.

Недостатки распашных ворот

  • Основной недостаток — наличие свободного пространства для открывания/закрывания.
  • В снежное время года требуется обязательная чистка траектории открывания створок.

Автоматика для распашных ворот

Чтобы сделать автоматические ворота своими руками можно обойтись минимумом оборудования:

  • Двумя приводами — для каждой створки отдельный привод;
  • Блоком управления;
  • Карманным дистанционным пультом открывания/закрывания. Такой механизм может состоять чаще всего из двух створок, но упрощается установкой одной створки.
  • Самый распространенный тип открывания — рычажный.
    Такая система состоит из трех элементов:

    1. Электродвигателя;
    2. Редуктора;
    3. Комплекта рычагов.
  • Линейный тип

Редуктор через червячную передачу управляет движением штока, который крепится непосредственно на створке ворот. Вся система приводится в движение электродвигателем.

Наиболее проста в монтаже и эксплуатации система с линейным приводом. Но на большие раздвижные ворота, смонтированных на больших и мощных опорах, логичнее ставить рычажную систему. А, исходя из веса створки, подбирается мощность самого привода.

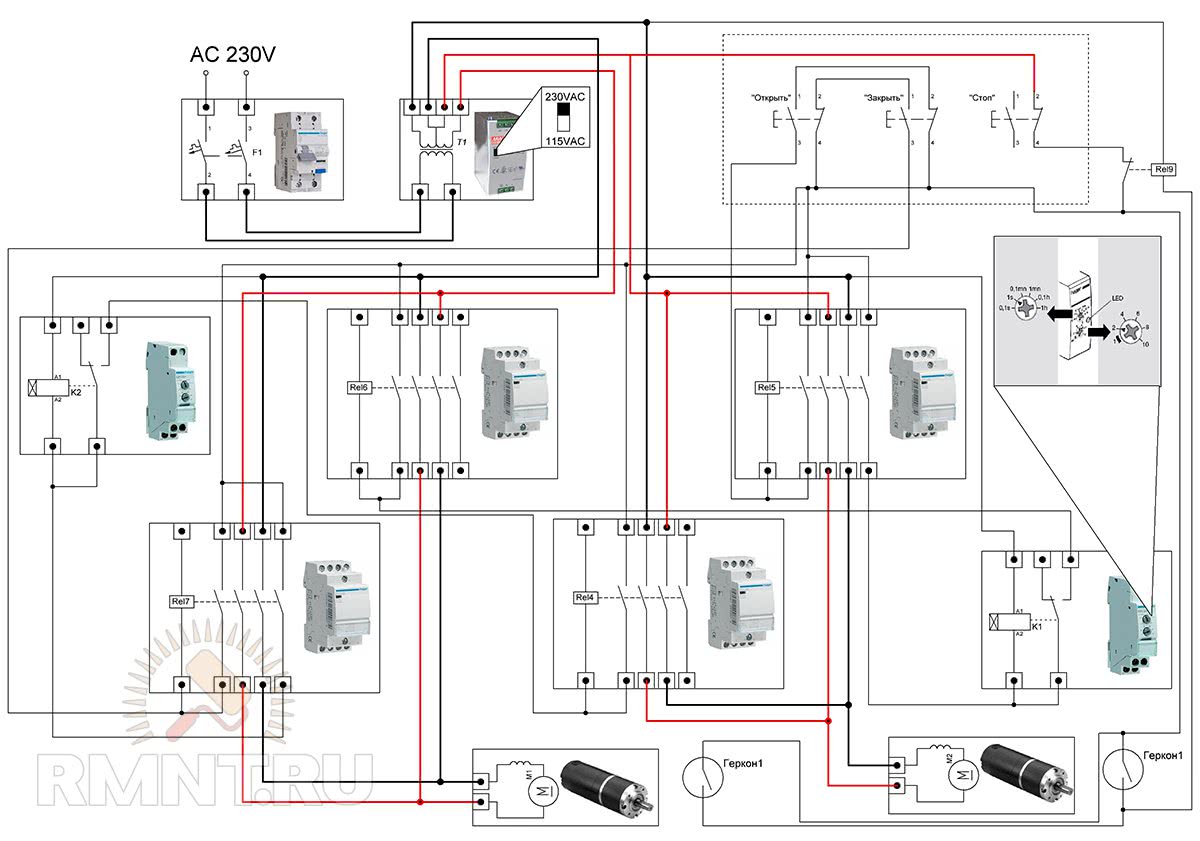

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный — реле с задержкой включения.

Сборка модульных устройств включает в себя:

  • четыре контактора Hager ES424 (DC24V 4NO);
  • два реле времени Hager EZN001;
  • дифференциальный автомат Hager AD906J;
  • блок питания MeanWell DR-120–12.

Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

рмнт.ру

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Автоматические двери CAME:

CORSA RODEO FLY PB1100 FLY PB2100 S 20 Алюминиевые профили S 40 Алюминиевые профили MI 1010 Шнур для антипаники Corsa/Rodeo MI 6030-6040 Система «Антипаника» Corsa/Rodeo MA 7032 Система резервного питания для Corsa/Rodeo MA 7034 Система резервного питания для PB1100 MF 9011 Фотоэлементы безопасности Corsa/Rodeo/FLY MP 8030 Коврик контактный MR 8334-70-90 ИК Радар безопасности MRT 001 Пульт управления радара MA 7012 Электрический замок для Corsa/Rodeo MA 7041 Программатор режимов работы Corsa/Rodeo/FLY SIPARIO MR 8104 Радар СВЧ SIPA 01 Система резервного питания Sipario SIPA 02 Замок электрический с разблокировкой Sipario SIPA 03 Программатор проводной Sipario SIPA 04 Программатор безпроводной Sipario SIPA 05 Плата радиоканала для 001SIPA04 SIPA 06 Плата CLOK Sipario SIPA 07 Дополнительный трос разблокировки Sipario SIPA 08-09 Фотоэлементы безопасности Sipario

Вывод

Автоматика обеспечивает удобный и стильный способ иметь красивые ворота на входе в ваш дом без хлопот от их эксплуатации вручную. Они производят большое первое впечатление на посетителей и обеспечивают безопасную среду для семьи вдали от опасностей местных дорог.

Огромное разнообразие стилей и цветов ворот обеспечивает доступность, которая дополняют любой дом. Современные технологии производства означают, что коррозионно-стойкие материалы, такие как алюминий, доступны в виде полотен, имитирующих деревянные или железные конструкции по ценам, сопоставимым с оригиналами.

Похожие записи:

Фидерные кормушки своими руками Варено-копченая курица в домашних условиях Деревянный пол на лагах: технология установки лаг Из чего состоит пластиковое окно? Как сделать копилку своими руками: фото и видео мастер-класс изготовления простых, красивых и оригинальных копилок Можно ли сажать тюльпаны весной: нюансы и правила посадки
