На какую глубину закапывать дренажную трубу: на сколько можно копать для укладки вокруг дома, как делать расчеты, чтобы уложить, каким должен быть анализ участка?

Как определить уклон дренажной трубы

Уклон дренажной трубы зависит от разных факторов:

диаметра используемых труб;
разновидности водоотводящей системы;
особенностей поверхности придомового участка.

Если неправильно произвести расчеты и выбрать угол больше необходимого, то начнет происходить излишне быстрый ток воды и появление илистых наносов. Засорение системы будет происходить часто.

При установке угла меньше необходимого, вода будет застаиваться внутри канала, что вызовет его переполнение и прекращение функционирования. Лишняя влага останется в грунте.

Уровни уклона дренажной трубы

Этот показатель прописан в строительных нормативах, СНиПе. Приведем конкретные величины для систем водоотведения из нормативов:

при диаметре трубы 200 мм показатель минимального угла наклона составляет 0,007 м/м, при диаметре трубы 150 мм – 0,008м/м;
разновидность покрытия природной территории тоже имеет значение: асфальт – 0,003, брусчатка – 0,004, щебень – 0,004, крупные камни – 0,005 м/м;
для отдельно размещенных лотков оптимальный показатель – 0,005 м/м;
для водоотводящих каналов – 0,003 м/м.

Установка труб под наклоном необходима даже для земельных наделов со склоном, несмотря на естественный отток.

Схема установки дренажной трубы под наклоном

Если этого не делать, то грунтовые воды будут постепенно разжижать почву, снижая ее прочность. Аналогично они будут воздействовать на фундамент построек. На наклонных участках рационально монтировать комбинированную систему открытого и закрытого типа.

Какую выбрать дренажную систему: скрытую или поверхностную

Выбор способа монтажа зависит не только от финансовых возможностей, но и от особенностей почвы, периметра усадьбы и эстетических пожеланий. Скрытый водоотвод применяется для экономии пространства и использования его в своих целях. Глубинная прокладка не портит ландшафт и отличается хорошей производительностью.

Дренаж может устанавливаться как вокруг всей территории, так и по периметру фундамента. Цена скрытого дренажа немного выше, чем поверхностного, но траты полностью окупают себя.

Установка поверхностного осушительного канала предпочтительна для глинистого грунта, где после осадков образовываются лужи и застой грунтовых вод. Затраты на его установку значительно ниже, нет необходимости в оборудовании смотровых колодцев.

Суть работы заключается в создании траншеи по всему периметру двора, куда укладываются специальные лотки. Сверху траншея закрывается решетками и при необходимости их можно легко снять для очистки канала.

Основательно подойдя к выбору дренажных труб и монтажу водоотвода, можно обезопасить свой дом от разрушения, сезонного затопления погребов, порчи грибком и плесенью сооружений. Отсутствие застоя воды позволит провести высадку растений, исключив при этом порчу корней и их гниение. Дренажные устройства легко вписываются в ландшафт дачи и не требуют больших затрат на обслуживание.

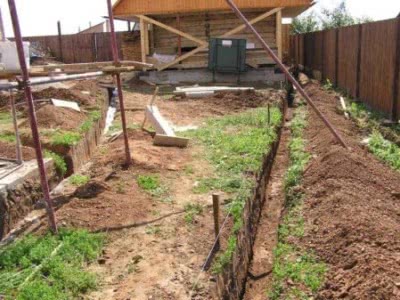

Укладка дренажных труб

Перед началом работы нужно определить уровень грунтовых вод, объем осадков, изучить характеристики грунта. На основании этого определить глубину заложения дренажной трубы, диаметр труб. Нужно определить необходимое количество:

Дренажных труб.
Соединителей.
Щебня, гравия.
Геотекстиля.

Выкапывают дренажную канаву необходимой глубины шириной около 40 см. Основным правилом эффективной работы системы является выдержанный уклон дренажной трубы при укладке, поэтому уже при копке траншеи нужно предусмотреть небольшой уклон в сторону водосборника. Колодец-водосборник копают одновременно с канавой. Если подтапливается дом, то канаву копают по периметру дома, если участок – по периметру участка.
На дно канавы укладывают геоткань – специальный материал, предотвращающий засорение системы. Затем засыпают примерно на 10 см глубины щебень средний по размеру (или гравий), утрамбовывают его. При этом также необходимо соблюдать уклон – 1 см на 1 м длины канавы.
На щебень укладывают дренажные трубы. Диаметр труб зависит от количества воды, которую нужно будет отводить. Чем больше затопление участка, тем больший диаметр труб необходим. Обычно на дачных участках и в загородных домах применяют трубы 20 см в диаметре. Чтобы избежать засорения отверстий труб, перед укладкой их обворачивают в фильтрующий материал, например, геотекстиль или полотно из кокосового волокна.
Выполняется соединение дренажных труб. В роли соединителей выступают фитинги – детали, позволяющие монтировать соединения, разветвления, повороты.
Трубы засыпают щебнем, поверх укрывают краями геотекстиля, уложенного на дне канавы. Засыпают канаву грунтом.

В чем преимущества монтажа пластиковых труб

Итак, для начала давайте выясним, по каким параметрам могут отличаться пластиковые дрены:

глубиной укладки;
материалом (полиэтилен, ПВХ, полипропилен);
эксплуатационными характеристиками;
стоимостью;
одно- и двусторонней перфорацией;
конструкцией с одним или двумя слоями;
устойчивостью к химическим соединениям;
производительностью;
диаметром.

Все комплектующие, типа муфта, переходник, тройник, заглушка – выполняются из того же материала, что и основные трубы, а значит, будут иметь аналогичные технические характеристики.

Преимуществом является и длина различных гофротруб. Обычные жесткие варианты, могут варьироваться в пределах 6-12 м, а гибкие – достигают 50 м, и продаются бухтами. Это дает возможность сократить количество соединений, и позволяет владельцу участка самостоятельно заняться установкой дренажной системы.

Данный материал не подвергается воздействию биологических организмов – плесени, грибков, насекомых и грызунов. Не подвластен коррозии, а значит, вода внутри труб долгое время может спокойно стекать.

Преимуществом является и незначительный вес изделий, а значит, резать, переносить и укладывать систему можно без специального оборудования.

Главное помнить, что заделывать стыки необходимо очень тщательно, что мы сейчас и разберем.

Классификация перфорированных труб

Водосточное изделие 360 градусов.

В этом случае дренажные отверстия размещаются по всему периметру.

Пробоины, по обыкновению, направлены в стороны, с шагом, равным шестидесяти градусам.

Такая разновидность дренажа применяется на земельных участках с большим количеством грунтовых вод и талых стоков.
Дренажная труба 240 градусов.
Ее производство ведется со ста двадцати градусным целостным интервалом.

Такое изделие кладут на дно траншеи стороной, на которой нет отверстий.

Используются данные приспособления при обустройстве направленных систем.
Их устанавливают на местности с неоднородным грунтом или при наличии естественного уклона.
Пустотелый предмет 180 градусов.
В народе его именуют «половинка».

Эта труба пользуется наибольшим спросом при установке водостока на земельном наделе, где одна из присутствующих жидких составляющих по своему количественному составу намного превышает другую.

Подобная конструкция считается хорошим дополнением к ливневке.
Дренажная труба 120 градусов – это модификация, которая применяется очень редко, так как относится к узкоспециализированной (фитинги для нержавеющих гофрированных труб).

Такие изделия находят применение исключительно при обустройстве поверхностного дренажа на территории, не требующей большого водоотведения.

При покупке перфорированных дренажных труб, нужно быть очень внимательным и обращать особое внимание на то, из какого материала сделано пустотелое изделие. Чтобы не запутаться, рассмотрим некоторые примеры:

Чтобы не запутаться, рассмотрим некоторые примеры:

труба водоотводная, рифленая, перфорированная бывает полипропиленовая или полиэтиленовая (ПНД и ПВД).

Важно знать! Жесткие пластиковые изделия при аналогичных названиях и одинаковой толщине стенок, могут продаваться кусками разного размера. В комплект, иногда, входят различные доборные элементы

В комплект, иногда, входят различные доборные элементы.

Полиэтиленовая продукция реализуется в бухтах и для осуществления поворота системы докупать ничего не нужно.

Гладкая перфорированная труба выпускается из любого материала. Это может быть бетон, чугун, пластик, полиэтилен.

Предпосылки для организации дренирования

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа – для защиты подземных конструкций от грунтовой воды

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.

Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.

Для сооружения дренажной системы своими руками потребуется перфорированная гофра или жесткая пластиковая труба с щелевидными или круглыми отверстиями, просверлить или прорезать которые можно своими руками. Нужна будет гравийная засыпка и геотекстиль.

Что такое дренажная труба?

Разветвленная сеть взаимосвязанных труб, которая носит название дрены, выполняет очень важную функцию. Она осуществляет прием и отведение воды, тем самым осушая местность. Ее устанавливают вокруг участка или дома для впитывания влаги и удаления ее далеко за пределы жилища. На территории, где грунтовые воды пролегают недалеко от поверхности земли, это является обязательным условием. Еще на этапе составления проекта в него закладывается прокладка дренажной трубы в соответствии с индивидуальными особенностями местности.

Это позволяет предупредить проседание и разрушение фундамента, затопление погреба и подвала, обледенение и скопление воды на тропинках в саду, образование плесени и грибка – причины аллергических реакций и заболеваний дыхательных путей. Для осуществления всех этих мероприятий применяют самые разные дренажные трубы со своими особенностями и свойствами.

Устройство дренажных труб

Система водоотведения – это сеть разветвленных труб, соединенных между собой фитингами и другими элементами. В нее входят траншеи, колодцы, ливнеотвод, которые все вместе работают на результат. Труба для дренажа оборудована отверстиями. При этом перфорация может быть как полной, так и частичной. В первом случае вся поверхность изделия покрыта дырочками, расположенными на определенном расстоянии друг от друга. Во втором – полости выполнены в три ряда сверху трубы. Чтобы увеличить пропускную способность системы, в траншею нередко укладывают несколько труб разных диаметров.

Как работает дренажная труба?

Чтобы понять, как функционируют дрены, необходимо разобраться в особенностях их монтажа:

Для обеспечения беспрепятственного впитывания влаги необходимо вырыть траншею и засыпать ее слоем щебня

Это важно для увеличения пропускной способности сети.
Принцип работы дренажной трубы заключается в сборе лишней воды, а для этого ей необходимо придать уклон в сторону колодца. Тогда влага из грунта будет попадать внутрь и стекать в определенное для нее место.
Таким образом осуществляется осушение местности, где построен дом.

Технология, как правильно делается дренаж для канализации на дачной и садовой территории

Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.

Что нужно, чтобы ставить?

Для самостоятельного обустройства дренажной системы понадобятся:

дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
песок с размером частиц 1-1,5 мм;
гравийная засыпка с величиной фракций материала 20-40 мм;
геотекстиль.

Как закладывать в канаву, устанавливать и соединять для отвода воды?

Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:

Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
Определяют направление прокладки дрены и места установки сборников жидкости.
Производят разметку на участке.
Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.
На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.
Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
Все соединения проверяют на наличие утечек.
После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
Засыпают грунтом и закапывают, так как работы закончены.

Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.

Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.

Как ее установить и правильно закопать рассказано далее. Для её сооружения:

вырывают траншею необходимой ширины глубиной 1-1,5 м;
дно покрывают слоем песка толщиной 10 см;
сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
покрывают на 10 см слоем щебня;
застилают геополотном;
укладывают слой грунта.

Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.

Какими должны быть трубы

Применяют дренажные трубы с полной либо частичной перфорацией. При полной перфорированности вся поверхность имеет дырочки, расположенные по окружности на равном удалении. Изделия с частичной перфорацией водопроницаемы только сверху, в них имеется только 3 ряда дырочек. Чтобы система отвода вод была эффективной необходимо грамотно составить проект и выбрать оптимальный вид трубы для дренажа.

На участках, где грунтовые воды подходят высоко к фундаменту, обязательно сооружают системы для их отвода. Трубы для дренажной системы располагают ниже, чем промерзает грунт. Их диаметр определяется в соответствии с индивидуальными параметрами участка.

Используемые изделия должны удовлетворять следующим требованиям:

обеспечивают беспрепятственный ток воды;
имеют высокую механическую прочность;
внутренняя поверхность с максимальным показателем скольжения и гладкости;
при большом потоке способны выдержать значительное давление внутри;
способны выдерживать большие перепады температур.

Помимо внутреннего давления, дренажный трубопровод не должен прогибаться от напора грунта, его сезонных смещений. Когда изделия изготовлены из материала, который плохо выдерживает низкие температуры, используют утеплительные технологии.

Утепленная дренажная труба

Для минимизации внутреннего давления вместе с отводящими элементами в земле монтируется система ливнеотвода, ее называют поверхностной. Она входит в общую дренажную сеть, отводит воду, поступающую из осадков.

Дренажная система состоит из соединенных между собой труб с отверстиями, водоотводящих траншей, колодцев, соединительных фитингов и дополнительных элементов. Через отверстия в трубах вода собирается и отводится.

Керамические трубы

Для производства такого типа дренажных труб используется пластинчатая глина и различные добавки. Керамические трубы могут быть перфорированными и рифлеными. Благодаря рифленой внешней поверхности увеличивается поглощение воды.

Стандартом предусмотрен выпуск нескольких форм дренажной трубы. Это может быть цилиндр, шестигранник и восьмигранник. Однако все виды характеризуются правильной геометрической формой, внутренняя поверхность – это всегда окружность, внешняя поверхность трубы может быть многоугольником или окружностью.

У керамических труб отсутствуют раструбы, поэтому при обустройстве дренажной системы соединение выполняют с помощью хомутов и муфт.

Зачем нужна дренажная система водоотведения на участке

Дренажные системы предназначаются для отвода на безопасное расстояние талых, дождевых и грунтовых вод. Это позволяет обезопасить фундаменты жилых и хозяйственных построек, снизить показатели влажности в подвальных и полуподвальных помещениях, предотвратить появление плесени и повысить урожайность участка.

Важно! Дренажную систему следует монтировать параллельно с общестроительными работами, в противном случае может возникнуть необходимость в демонтаже готовых конструкций. Отсутствие дренажа на участках с неглубоким залеганием грунтовых вод, расположенных в низинах или у подножья холма, может привести к постепенному заболачиванию местности

Кроме того, собранную и отфильтрованную воду можно использовать для орошения или других бытовых потребностей. Если использовать стоки не планируется, они просто отводятся за территорию домовладения в ближайший овраг или водоем

Отсутствие дренажа на участках с неглубоким залеганием грунтовых вод, расположенных в низинах или у подножья холма, может привести к постепенному заболачиванию местности. Кроме того, собранную и отфильтрованную воду можно использовать для орошения или других бытовых потребностей. Если использовать стоки не планируется, они просто отводятся за территорию домовладения в ближайший овраг или водоем.

Виды и параметры для выбора дренажных труб

Из всех материалов для изготовления труб наиболее популярны полимеры. Их неоспоримые преимущества – долговечность, устойчивость к химическим веществам и гладкие внутренние стенки, на которые не налипает грязь. Ливневые и грунтовые воды стекают в трубопровод и беспрепятственно перемещаются к водосборникам самотеком.

Дренажная система, собранная из современных материалов, способна служить до полувека. Главное – правильно ее смонтировать, вовремя проводить технические осмотры и не игнорировать необходимость ремонтов.

Еще одно преимущество полимеров – относительно невысокая стоимость, т.к. готовый дренаж получается недорогим, практичным и долговечным.

Отличное решение – труба в оболочке из геотекстиля. Внешний материал фильтрует воду, задерживая грязь. Благодаря этому трубопроводы не заиливаются.

Альтернатива дренажным трубам – обычные канализационные. Из них легко можно изготовить дренаж своими руками — для этого достаточно просто просверлить отверстия в изделиях, а сверху их обернуть геотекстильной тканью.

Если требуется локальная дренажная система, можно обойтись трубами диаметром 100-200 мм, а если необходимо отводить влагу от большого участка или воды слишком много, лучше выбрать изделия диаметром 300-400 мм. Оптимальный выбор – специальная дренажная труба с фильтрующей оболочкой.
