Изготовление вибростола

Чтобы устройство работало долго и эффективно, при сборке конструкции следует придерживаться следующих рекомендаций:

1. До начала процесса все металлические элементы следует покрыть антикоррозийным материалом, что предотвратит появление ржавчины.
2. Для соединения элементов используется только шов (никакой точечной сварки).
3. При создании разборной конструкции (на болтах) требуется регулярная подтяжка соединений в процессе эксплуатации.
4. Вибродвигатель ни при каких обстоятельствах не должен иметь соприкосновения с землей или полом. Для избежания этого устройство необходимо предварительно протестировать и при необходимости внести изменения в конструкцию.
5. Рабочая поверхность вибростола должна быть ровной и не иметь перекосов, что позволит обеспечить равномерное распределение фракций по всему изделию. Для этого ножки агрегата крепятся к земле или полу анкерами или бетонированием.
6. Двигатель рекомендуется располагать в центре масс металлоконструкции.

Станина

Оптимальной высотой неподвижной опоры считается 0,8-0,85 м, что вместе с амортизаторами и виброплатформой делает этот параметр равным 0,9-1 м. Для людей ростом от 155 до 190 см это достаточно комфортные условия для работы.

Распространенной практикой является сборка станины в следующей последовательности:

• свариваются 2 рамы, выбранного размера;
• к ним привариваются 4 ножки;
• для обеспечения дополнительной прочности могут быть приварены диагонали;
• к стойкам приваривается пластина для размещения на ней розетки и кнопочного выключателя.

Платформа стола

Столешница изготавливается из единого листа металла толщиной не менее 5 мм. Если лист тоньше, его требуется усилить снизу опорной рамой или платформой из дерева, фанеры или ДСП. Распространенные размеры 60х60 см, но они определяются индивидуально, исходя из потребностей производства и мощности двигателя.

По периметру приваривается уголок 25х25 мм (32х32) с целью создания ограждающего бортика, чтобы формы во время работы не падали с поверхности. Для удаления излишков бетона следует предусмотреть в бортиках пазы.

Установка двигателя

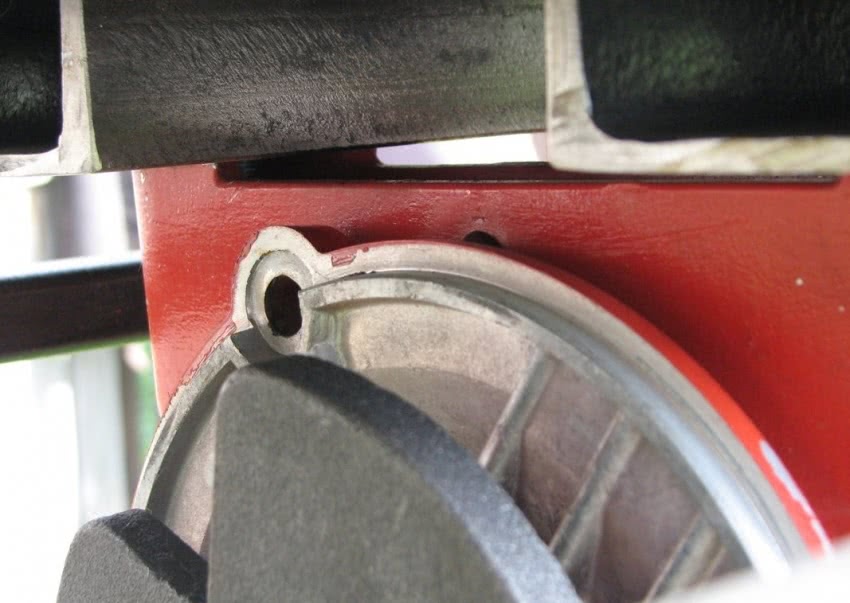

Для установки вибродвигателя с нижней стороны плиты привариваются 2 швеллера с отверстиями под крепления лап. Для создания горизонтальных колебаний они привариваются вертикально, а вертикальных — горизонтально. Важным моментом является недопущение попадания на мотор влаги с поверхности формовочной площадки. Это может привести к короткому замыканию, пожару и выходу из строя всего агрегата.

Самодельный привод

Самой простейшей самодельной конструкцией, которую можно выполнить меньше чем за час, является лист фанеры с прикрепленным к нему снизу разбалансированным двигателем, установленный на 2 соединенные саморезами автомобильные покрышки от грузовика. Плотная резина, из которой они изготовлены, выполняет роль станины и амортизатора. Производительность такого устройства будет невелика, потребуется постоянно следить, чтобы формы с раствором не падали с поверхности, но с задачей уплотнения бетона и избавления его от воздушных пузырьков оно справится.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

• конструктивным особенностям;
• сфере использования;
• мощности приводной станции;
• материалу металлоконструкции;
• размерам площадки.

Виброрейка для укладки бетона своими рукамиУстройства также отличаются:

• амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
• весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
• производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
• стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

• внутри помещения. Применяется виброрейка электрическая плавающая;
• на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

• электричества. Подключение может осуществляться к бытовой электросети, электрогенератору или аккумулятору. Отличаются бесшумностью, экологической безопасностью, универсальностью и доступной ценой;

  Бензиновая виброрейка

• бензина. Рейки с бензоприводом могут использоваться только на открытой стройплощадке. Особенности – повышенная мощность, экономичность, автономность. Производительность зависит от веса вибрационного инструмента.

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

• виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
• телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
• секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
• алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.

Применение модульной виброрейки Atlas Copco BT90

Область применения фрезерно-гравировальных станков

Фрезерно-гравировальные станки используются для создания продукции в быту и бизнесе. Это:

• создание объемных логотипов, эмблем, букв;
• изготовление сувенирных изделий – икон, картин, барельефов из дерева и пластмасс;
• создание элементов настольных игр и 3D конструкторов (сборных моделей);
• изготовление клише, штампов для типографии;
• ювелирная продукция – гравировка, изготовление моделей для точного литья, создание изделий из полудрагоценных камней (геммы);
• изготовление кухонной утвари и декоративных элементов;
• создание форм для кондитерских изделий из шоколада;
• производство топперов (рекламных надписей при организации праздников, юбилеев, свадьбы).

Применение вибромоторов

Основой любой виброустановки служит вибрационный двигатель. Виброустановка может пригодиться не только для изготовления бетонных конструкций, но для просеивания сыпучих строительных материалов, зерна и так далее. В зависимости от того, зачем нужна вибрация, выбираются основные параметры, по которым довольно несложно сделать вибродвигатель своими руками.

При этом нужно различать два типа вибраторов — для уплотнения бетона и для изготовления бетонных формовых изделий, на вибростол. Независимо от целей применения устройства, при постоянной эксплуатации будет выгоднее купить готовый вибратор, изготовленный в промышленных условиях. Если же говорить о штучном производстве или постройке одного единственного дома, то самодельное устройство будет самым недорогим вариантом.

Вибромотор своими руками для вибростола

Вибрационный стол состоит из следующих частей:

• силовой металлоконструкции, представляющей собой раму;
• столешницы, подвижно закрепленной на опорной станине;
• электропривода, представляющего собой вибрационный двигатель;
• пружин, необходимых для связи площадки со стальной рамой;
• электрического пульта управления, установленного на станине.

Эффективное уплотнение обеспечивается при следующих условиях:

• уменьшенной вибрационной амплитуде;
• равномерной вибрации площадки.

Для этого важно:

• правильно подобрать вес груза;
• определить координаты крепления привода;
• подобрать характеристики вибромотора.

Список материалов и инструментов

Достаточно просторного гаража с верстаком и базового набора инструментов и материалов:

Вопрос электромотора

Нельзя ставить мощный мотор от троллейбуса или тому подобное устройство. Вибрация должна быть умеренной. Подбирайте мотор средней мощности, например, от стиральной машины. Его главный недостаток — небольшой ресурс, но вибростол не работает целыми днями, так что двигателя от СМ хватит на несколько лет. Чтобы увеличить его ресурс, усильте подшипники и поставьте их вместо втулок.

Мощность подходящих моторов начинается от 250 Вт. Для тяжёлых столешниц потребуются мощные электрические движки. Например, агрегат мощностью 3 000 Вт даёт возможность трясти до 300 кг бетонной смеси за раз. В пересчёте на тротуарную плитку 30х30 см это примерно 4 м 2 готовых изделий за 1 загрузку.

Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией

Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения. Кроме того, узкая конструкция будет обладать меньшей устойчивостью

Кроме того, узкая конструкция будет обладать меньшей устойчивостью.

Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.

Основание вибростола и крепление дебалансов

Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

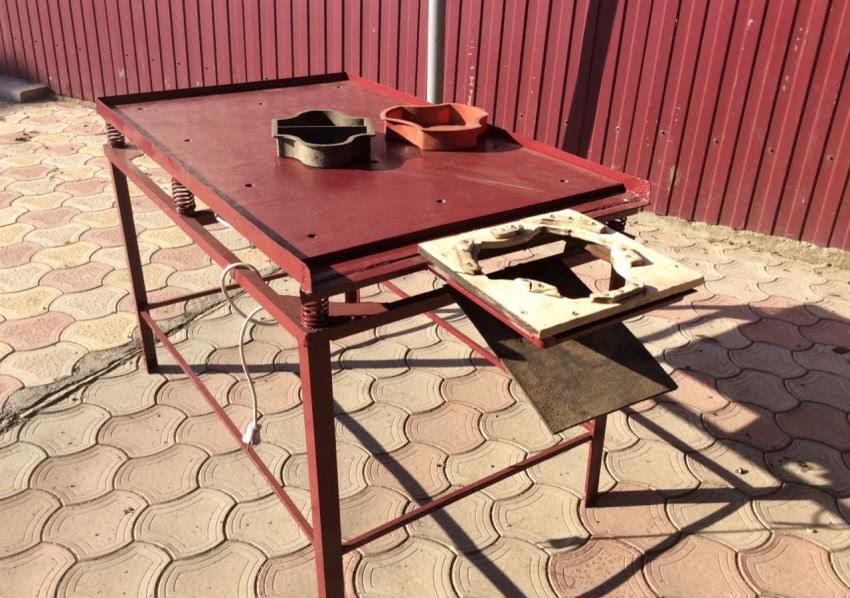

Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

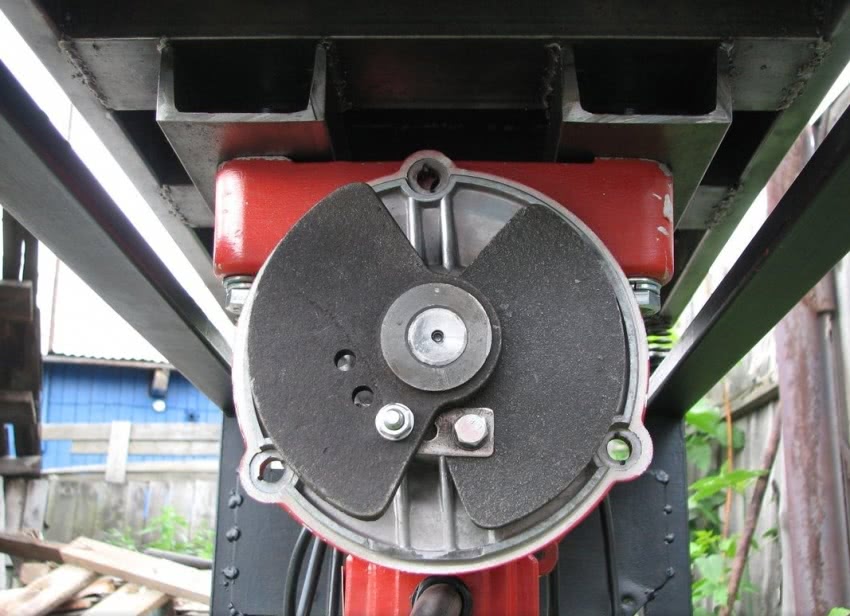

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.

Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений

На что обратить особое внимание?

Вибростол для тротуарной плитки должен изготавливаться с учетом следующих моментов:

• Двигатель должен быть надежно зафиксирован в указанном на чертеже месте так, чтобы вибрации равномерно распространялись по всей поверхности столешницы. Для этого его ось должна быть максимально приближена к центру тяжести рабочей поверхности. В случае наличия 2-х вибромоторов их лучше разнести к краям: найти центр тяжести сложно и такое размещение поможет убрать неточности.
• Опоры должны быть расположены таким образом, чтобы их середина в сжатом состоянии находилась на одном уровне с осью вибратора. Это способствует равномерному распределению вибраций по рабочей поверхности.
• Если при монтаже используются болты — выбирайте с мелкой резьбой (менее подвергаются воздействию вибраций).
• Создавая каркас рабочей поверхности лучше использовать квадратные трубы, а не уголки — позволит добиться максимальной жесткости столешницы.

Особое внимание стоит обратить на расчет уровня вибраций, подаваемых мотором на рабочую поверхность. Если этого не сделать и установить электродвигатель, не проводя расчетов — есть шанс, что смесь в формах, из-за недостаточного воздействия будет слабо уплотняться, и качество изготавливаемой плитки снизится

В случае чрезмерной вибрации раствор будет «закипать», делая изделие непригодным. Чтобы узнать необходимую мощность мотора, сначала нужно рассчитать вынуждаемую (возмущаемую) силу. Для этих целей используют формулы:

1. Вс = К (Мт + 0.2 М + 0.2 В)
2. Вс = К (Мт + М + 0.2 В)

Где:

• Вс – вынуждающая сила, Н.
• Мт – вес вибрирующей части стола, включая мотор, кг.
• М – вес формы, кг.
• В – вес раствора в формах, кг.
• К – коэффициент, зависящий от раствора и жесткости форм (в среднем 20-40).

Первая формула применима в случае незакрепленных форм на рабочей поверхности, вторая – в случае закрепленных.

Рассчитать вынуждающую силу для самостоятельно изготовленного мотора можно по формуле:

Вс = М х Р х В2

Где:

• М – вес грузика в кг,
• Р – радиус до его центра тяжести в метрах,
• В2 – квадрат угловой частоты = 3.14н/30, где н – количество оборотов за 60 секунд.

Чтобы получить необходимую мощность в кН, нужно Вс разделить на 1000.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м2;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;

• болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Вибростол из старого электродвигателя своими руками

Если вы до сих пор не поняли, зачем же нужен вибростол, то ответ прост. Вибростол нужен для того, чтобы уплотнить структуру материала, из которого отливают тротуарную плитку. Сам по себе раствор имеет рыхлую структуру. После помещения форм с раствором на вибрационный стол, под действием вибраций, которые делает электродвигатель с эксцентрическим элементом, раствор в формах уплотняется до определенного момента. Лишние пузыри воздуха выходят с раствора, материал распределяется по всей форме, и его состав усредняется. Это полезное изобретение очень сильно упростит ваше участие в изготовлении плитки. А сейчас мы отправимся делать вибростол своими руками в домашних условиях.

Чтобы изготовить вибростол нам понадобится:

1. Электродвигатель.
2. Швеллер (для изготовления станины)
3. Лист металла не менее 3мм толщиной.
4. Пружины из каленой стали.
5. Пульт управления электродвигателем.

Чтобы приступить к работе, нужно собрать минимальный набор инструментов, а именно: сварочный аппарат, УШМ, дрель. Сделать вибростол своими руками вполне реально за 1 рабочий день. Но второй день пойдет на исправление различных мелких косяков, который в любом случае нужно будет доделать.

ШАГ 2: рабочая поверхность. Рабочая поверхность самодельного вибростола представляет собой целостный листовой прокат толщиной 3 – 5 мм. Размеры листа соответствуют размерам станины (1 х 1 м). По краям столешницы необходимо приварить металлические уголки, чтобы предотвратить возможность падения форм со стола. Привариваем по периметру листа уголок 25 мм.

ШАГ 3: пружинные элементы. Чтобы вибрация от стола не передавалась на станину, необходимо сделать примитивный буфер. По краям столешницы нужно расположить 4 пружины. Чтобы закрепить пружины на станине и столешнице, нужно сделать чашки. Находим трубу подходящего диаметра, отрезаем от нее 8 частей одинаковой длинны. Высота чашки примерно 5 см. Привариваем их на углах станины и соответственно так же и на столешнице. Помещаем туда наши пружины, и готово. Пружины не более 15 см длинной. Под низ и под верх пружины нужно положить по куску толстой резины, чтобы максимально уменьшить вибрации самодельного вибростола.

Инструкция по изготовлению

• Составляем подробный чертеж с указанием всех размеров.
• По данным чертежа нарезаем по длине заготовки для сборки станины. Материал — труба диаметром 65 мм, проножки — уголок 45 мм.
• Собираем станину. Все соединения — сварные, крепление к полу — анкерное. Контролируем положение ножек, плотность опоры на пол, наличие плоскости.
• По размерам чертежа нарезаем заготовки для сборки стола.
• Сварка прямоугольной обвязки стола. Материал — уголок 45 мм. Контролируем плоскость.
• Привариваем листовое покрытие стола.
• Нарезаем куски пружины одинаковой длины, 10 шт.
• Привариваем пружины к станине в углы, по одной в серединах коротких сторон и по две на равномерном удалении от угла по длинным сторонам.
• На столе с нижней стороны привариваем стаканы — отрезки трубы, диаметром на 2-3 мм больше, чем наружный диаметр пружин. Точки крепления стаканов точно соответствуют расположению пружин.
• Для более надежной фиксации пружин в стаканах привариваем направляющие стержни, проходящие через пружины и крепящиеся на столе снизу внутри стаканов.

Устанавливаем стол на станину, совмещая пружины с направляющими стержнями.
Привариваем эксцентриковый механизм в центре рабочей плоскости снизу.
На нужном расстоянии, соответствующем длине приводного ремня, крепим электродвигатель с механизмом натяжения.
Устанавливаем кнопочный механизм , пускатель, подключаем питание.

На этом процесс сборки самодельного вибростола для тротуарной плитки можно считать законченным, остается запустить устройство и отрегулировать амплитуду колебаний с путем изменения положения эксцентрика.

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

• повысить плотность бетонного массива;
• увеличить прочностные характеристики;
• избавиться от воздушных включений.

Рекомендации по изготовлению

При строительстве используются различные виды вибраторов. В зависимости от способа воздействия на раствор, они могут быть поверхностными или погружными. Домашний мастер может использовать любой из них. Отвечая на вопрос, как сделать вибратор в домашних условиях, необходимо отметить некоторые особенности этого процесса.

Начать стоит с выбора материалов и запчастей. В качестве привода может использоваться любой электроинструмент, например, дрель или перфоратор

Однако к ним предъявляется одно довольно важное требование — скорость вращения мотора должна составлять не менее 3000 об/мин. Чем этот параметр выше, тем более производительным будет инструмент

Вибромеханизм представляет собой довольно сложное устройство, если речь идет о профессиональном инструменте поверхностного типа. В погружном вибраторе с этой задачей отлично справится довольно простая вибронасадка, состоящая из металлической ударной части, резиновой муфты, а также гильзы.

На основе дрели

Следует заметить, что самодельный инструмент практически не будет уступать по эффективности проведения работ своим заводским аналогам. Для его изготовления потребуются следующие материалы:

• Сверло по металлу.
• Стальной прут прямоугольного сечения с размером стороны в 150 мм.
• Стержень диаметром в 20 мм
• Трубка из нержавеющей стали диаметром в 400 мм и длиной от 40 до 60 см.
• Трубка из эластичного материала, например, резины.
• Гибкий стержень.
• 2 подшипника.
• Гильза.

https://youtube.com/watch?v=eCcqpBOuPNc

Мощность дрели должна быть не менее 1 кВт и желательно, чтобы этот инструмент мог работать еще и на удар. К круглому стержню необходимо приварить прямоугольный, который будет исполнять роль утяжелителя. На конце стержня необходимо просверлить сквозное поперечное отверстие для крепления к приводу. Второй конец должен выступать примерно на 100 мм, чтобы можно было закрепить втулку, предназначенную для защиты вращающегося элемента конструкции.

Затем стержень совмещается с гильзой, а после чего его необходимо установить на подшипники. Также стоит подумать о защитном кожухе, который будет предотвращать попадание в подшипники грязи и тем самым продлит срок их эксплуатации. Трубка из гибкого материала с помощью шкворня соединяется с валом электродвигателя и вибранасадкой.

https://youtube.com/watch?v=ZlZuKdNdqec

На базе перфоратора

Изготовленный своими руками вибратор для бетона из перфоратора имеет более простую конструкцию. Следует помнить, что используемый в качестве базового электроинструмент будет работать в режиме удара, а его мощность должна составлять не менее 1,5 кВт. Кроме перфоратора, также потребуются следующие материалы:

• Любая насадка для перфоратора.
• Кусок металлической пластины толщиной от 5 до 7 мм.
• Арматура диаметром 10−20 мм и длиной около 1,5 метра.

Так как бетонный раствор представляет собой агрессивную среду, желательно использовать пластину и арматуру из нержавеющей стали. Сначала необходимо с помощью болгарки отрезать от пластины фрагмент требуемых размеров. Длина арматуры должны быть такой, чтобы прут мог достать до дна используемой для заливки формы. Обе детали соединяются с помощью сварки.

От насадки для перфоратора необходимо отрезать хвостовик и приварить его к свободной оконечности арматуры. На этом процесс изготовления вибратора можно считать завершенными.

Плиту при работе можно установить на поверхность раствора либо прислонить к форме. Под действием создаваемой вибрации смесь будет уплотняться.

https://youtube.com/watch?v=BTdhytGRrMk

Порядок изготовления

Чертежи для самостоятельного изготовления вибросита несложно выполнить самому. Для наглядности приводим свой схематичный план будущего изделия.

Наше вибросито имеет следующие размеры:

• общие габариты основания (рамы): длина – 1350 мм, ширина – 560 мм, высота – 850 мм;
• размеры внешнего ящика: длина – 610 мм, ширина – 455 мм, глубина – 120 мм;
• размеры откидного ящика (внутреннего) выбираются таким образом, чтобы его можно было без особых усилий и трения о стенки внешнего ящика опрокинуть и освободить от отсева.

Сначала из брусков и досок изготавливаем раму необходимого размера. Деревянные детали скрепляем при помощи металлических уголков, пластин и саморезов. Затем с внутренней стороны основания крепим направляющие бруски – «рельсы» (используем 6 металлических угольников), по которым будут двигаться ящики (для повышения антивибрационных качеств между направляющими и уголками устанавливаем резиновые опоры-амортизаторы). Направляющие скрепляем между собой поперечными брусками по принципу шпал между железнодорожными рельсами. В верхней части рамы делаем площадку и крепим на ней электропилу.

Затем делаем конструкцию, которая представляет собой два ящика, вставленных друг в друга и скрепленных между собой рояльной петлей: один без дна (внешний), а второй с закрепленной металлической сеткой вместо дна (внутренний). Размер ячеек сетки выбирается, исходя из размера той фракции сыпучего материала, которую хотим получить в итоге. К «бездонному» ящику снизу крепим четыре ролика (их можно купить в магазине мебельных аксессуаров). Лезвие ножовки прикрепляем к внешнему ящику с помощью пружинной скобы и болтов (10 мм). Поступательное движение от лезвия передается ящикам, которые осуществляют движение вперед-назад по двум направляющим. В процессе движения сетка вибрирует и сыпучий материал, насыпанный сверху, просеивается.

Желоб, изготовленный из фанеры, по которому просеянный материал попадает в емкость для сбора, жестко крепим к основанию (его также можно изготовить из листового железа или кровельной жести).

Потребляемая мощность самодельного вибросита зависит от модели примененной электропилы. Чем больше мощность электропилы, тем больше могут быть габариты самодельного вибросита. А это в свою очередь позволит увеличить производительность всей установки.

https://youtube.com/watch?v=n54QabM6msI

https://youtube.com/watch?v=uDiGX7gg2iA

https://youtube.com/watch?v=H1XGe9eceJw

Как выбрать?

На первом этапе подбирается тип виброинструмента – для стяжек и других протяженных конструкций малой толщины выбирают устройство поверхностного типа. Глубинный вибратор широко применяется в строительных работах, при заливке фундаментов и других конструкций. Вибраторы наружного типа используют в производстве тротуарной плитки, также они необходимы для уплотнения стяжек, полов сравнительно малой толщины и большой площади.

Еще один критерий выбора – мощность оборудования, от которой зависит время его непрерывной работы. В частном строительстве наибольшая популярность у глубинных портативных вибраторов, мощностью от 0,8 до 1,5 кВт. На дачах и других объектах, где нет централизованного электроснабжения, можно использовать аккумуляторные модели. В промышленном строительстве, при производстве конструкций чаще применяют устройства для уплотнения железобетона от 3 до 4 кВт.

Для получения оптимального качества смеси, необходимо учитывать частоту вращения. Для бетонов с наполнителями крупных фракций применяются низкочастотный инструмент с большой амплитудой колебаний. Если применять другие модели, то состав расслоиться, качество снизится. Для частного строительства лучше выбрать среднечастотный виброуплотнитель с широким диапазоном настроек, подходящий для растворов с различными фракциями наполнителей. Высокочастотный инструмент имеет узкую специализацию, и применяется для мелкозернистых бетонов.

Важный параметр – масса оборудования. Для строительных работ на приусадебном участке чаще приобретают электроинструмент массой до 6 кг. Установки большей мощностью весят до 18-20 кг, это полупрофессиональное оборудование, применяемое частными бригадами. Мощный профессиональный инструмент весит 90-100 кг, для работы с ним требуется несколько человек со специальной подготовкой.

При подборе погружного вибратора обращают внимание на диаметр наконечника (булавы), приводящаяся в движение гибким валом. Густоармированные конструкции требуют вибронаконечников диаметром 15 мм, допускаются варианты до 50 мм

Для уплотнения обычного неармированного монолита применяются большие диаметры до 110 миллиметров.

Выбор зависит и от глубины опалубки. Чтобы эффективно использовать виброуплотнитель, длина трубки привода должна на 1 метр превышать эту глубину. Это оставит свободу маневра, что учитывается при изготовлении вибрационного оборудования.

Вибростол – особенности конструкции

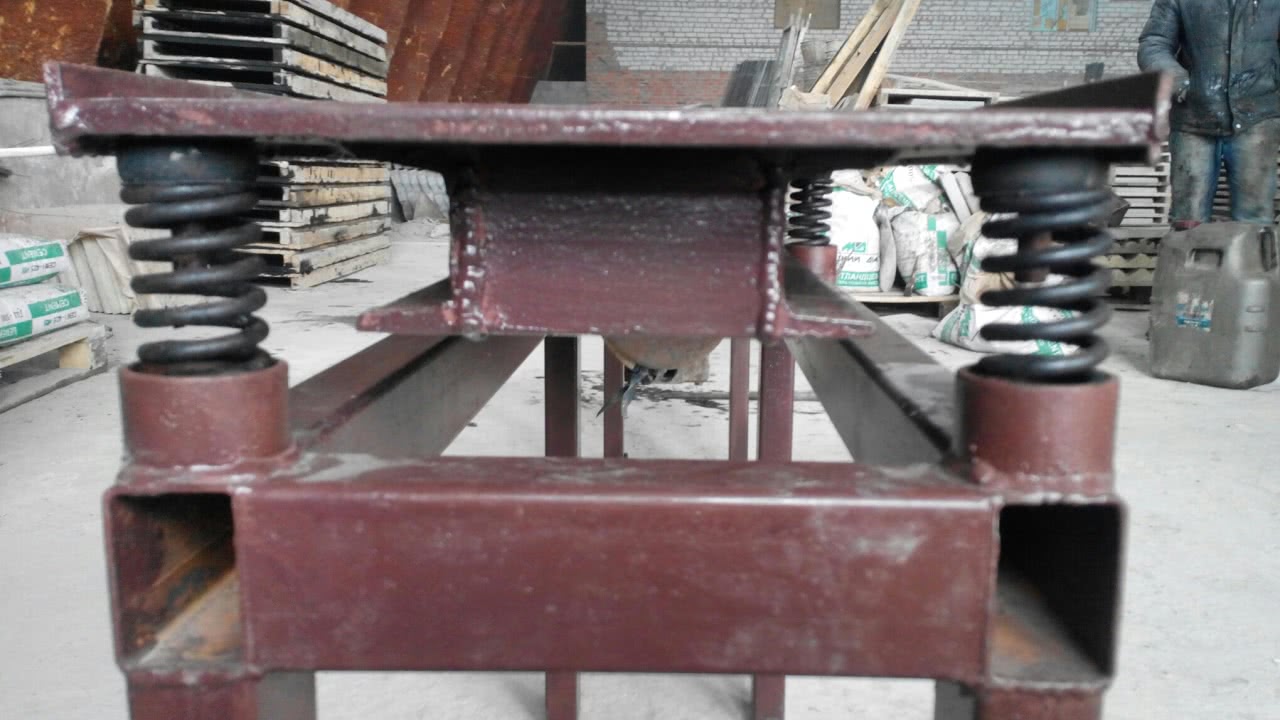

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;

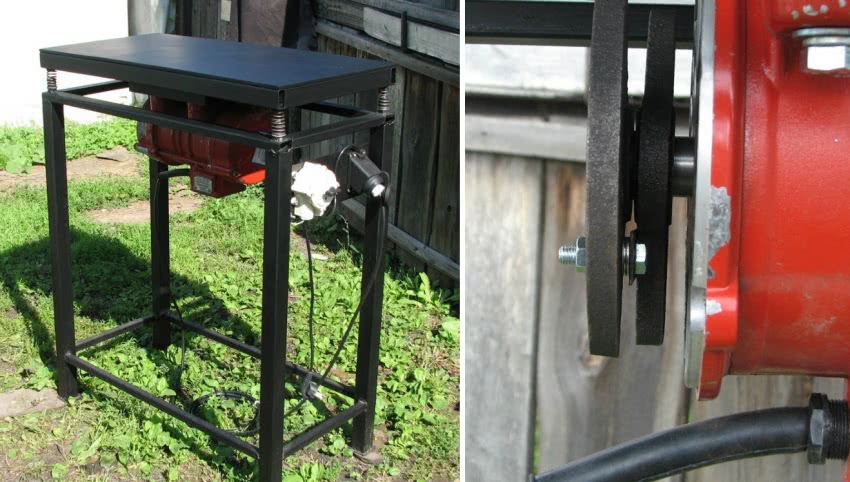

вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

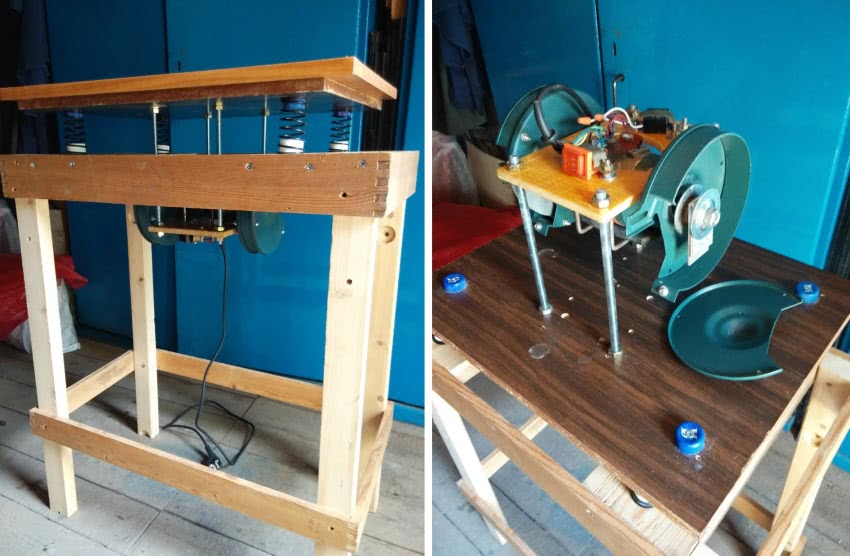

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики. Из чего состоит устройство вибростола

Из чего состоит устройство вибростола

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

• амплитуда колебательного движения;
• частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

• правильно подобрать конструкцию эксцентрика;
• выбрать место крепления вибрационного привода;
• укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Похожие записи:

Удаляем старый силиконовый герметик в ванной комнате Самодельный паяльник: как сделать прибор своими руками Инжекционная горелка и принцип ее работы Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
