Как сделать вентиляцию в гараже без подвала своими руками?

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха

Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража

Для создания этой системы подойдет серийная бытовая техника При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов

Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

Такая техника способна быстро очистить крупный гараж от загрязненного воздуха

Этот центробежный вентилятор пригоден для эксплуатации на открытом воздухе

Если использовать такое решение, получиться снизить уровень шумов в помещении.

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции канала

Для создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской

Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.

Соединение гибких труб для вентиляции в гараже с прочным заборным устройством

Сложный проект

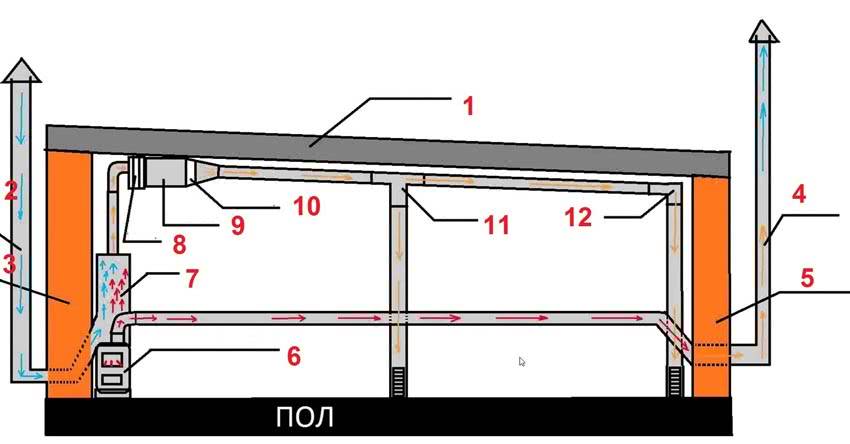

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:

• потолок (1) из железобетонной плиты;
• стены из кирпича (3, 5);
• входной канал (2);
• котел отопления на твердом топливе (6) с дымоходом (4);
• стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
• фильтр (8);
• калорифер (9) со встроенными электрическими нагревателями;
• вентилятор (10) канального типа;
• тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
• угольник (12), выполняющий аналогичные функции на торцевой части канала.

К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

https://youtube.com/watch?v=esSK_S8DX78

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

https://youtube.com/watch?v=OqH6xE2J7Xo

Нюансы проветривания смотровой ямы

Для обеспечения комфортных условий работы смотровую яму можно оборудовать качественным освещением, разного рода полками, предназначенными для хранения оборудования, и, разумеется, вентиляцией. Вкратце выясним, как это все должно выглядеть.

Если вытяжка в помещении уже наличествует, то вы можете просто протянуть соответствующие трубы в смотровую яму. Что касается диаметра воздуховодов, то он в данном случае может составлять около 10-ти сантиметров. Труба, подающая воздух, должна заканчиваться практически у самого дна ямы, вторую же зафиксируйте с противоположной стороны, отступив от верхнего края тоже сантиметров на 10.

Особенности разных типов вентиляции

Естественная схема подразумевает движение воздуха по какому-либо воздуховоду (например, часто сооружают вентиляцию в гараже из канализационных труб). Благодаря разнице температур более теплый (и легкий) воздушный поток перемещается снизу вверх, уступая место более холодной воздушной массе.

Естественная циркуляция обладает массой достоинств, чтобы стать достаточно распространенной. Она надежная и бюджетная, работает бесшумно, рассчитана на долгую эксплуатацию и не нуждается в источниках энергии.

Расчет размеров вентсистемыИсточник nataros.ru

• Разницей температур. Лучше всего система работает, когда в гаражном боксе значительно теплее, чем на улице. В этом случае теплый воздух активно вытесняется холодным, более плотным наружным воздухом.
• Атмосферным давлением. Из курса физики известно, что с увеличением высоты над уровнем моря давление падает. Чтобы устроить циркуляцию воздуха в гараже, достаточно совсем небольшой разницы давлений. Это можно организовать, если расположить приточное и выходное отверстия с разницей по высоте в 3,5-4 м.
• Ветром. Ветер создает зону повышенного (с наветренной стороны) и пониженного (с подветренной) давления. Это можно использовать с выгодой, если установить приточное отверстие по розе ветров (со стороны преобладающего ветра).

Механическая система создает принудительный воздухообмен при помощи элетромеханических устройств. В нее включают один или нескольких вентиляторов, датчики, заслонки с ручным или автоматическим управлением.

Канальный вентилятор обеспечит эффективную вентиляцию гаражаИсточник serebklych-uk.ru

Система собирается по одной из трех схем приточной, вытяжной или приточно-вытяжной, и обладает следующими плюсами:

• На ее эффективность не влияют погодные условия и время года.
• Позволяет регулировать (при наличии контроллера) параметры воздухообмена. Вы можете менять производительность и температуру, чтобы получить комфортные условия.
• Можно организовать теплый приток, то есть, фактически, альтернативное отопление.
• Принудительную схему удобно применять в гараже, расположенном в цоколе (ниже уровня земли).

Недостатком автоматической схемы является ее полная энергозависимость. Также она требует средств на закупку и установку оборудования

В процессе эксплуатации ей нужно повышенное внимание, а периодически – квалифицированное обслуживание

Комбинированная вентиляция реализуется как естественная, дополненная вентилятором. Если вы используете гаражный бокс только для хранения авто, на вытяжку можно приспособить бытовой вентилятор; вентиляция подвала гаража требует дополнительного обустройства.

Правильный микроклимат поможет сохранить урожайИсточник nataros.ru

Основным преимуществом комбинированной схемы является ее экономичность: в основном она работает в естественном режиме, вентилятор подключается, когда естественный отток не справляется. Минус: необходимость монтажа дополнительных элементов.

Как сделать правильно вентиляцию в гараже – обобщение информации

Подводя промежуточный итог, можно определить основные задачи, которые необходимо выполнить перед тем, как в гараже сделать вытяжку – это создание проекта, приобретение необходимых материалов и утепление стен и потолков. Каких-то особых знаний и умений для этого не требуется. Главное, подойти к этой работе не только обдуманно, но и творчески. Если говорить о схеме, составляемой перед тем, как сделать вентиляцию в гараже своими руками, то от того, насколько подробно она составлена будет зависеть простота самого устройства системы воздухообмена. Но чаще всего не нужна даже она. Если брать для примера гаражи без подвалов, вентиляция в них будет настолько проста, что отдельного проекта даже не потребуется. Главное здесь – понятие законов физики и творческий подход.

На такой гараж приятно смотреть

Устройство вытяжки самостоятельно

Итак, теперь можно более подробно рассмотреть вопрос, как сделать вытяжку в гараже самому. Для этого на первоначальном этапе необходимо выполнить ряд расчетов. Исходные параметры, которые будут нужны для этого, это объем помещения.

Для того чтобы обеспечить необходимое количество поступающего воздуха нужно рассчитать оптимальную величину вытяжки. Для гаражных помещений на 1 кв. м площади должно идти 15 мм диаметра воздуховодной трубы. Например, для стандартного гаража, имеющего размер 6х3 метра, понадобиться сделать вентиляционной отверстие, имеющее диаметр 27 см.

1. Приточные отверстия необходимо располагать не выше 10-15 см от уровня поля. Если вы распланировали сделать два притока, то располагать их нужно на противоположных сторонах.
2. Вытяжка монтируется строго по диагонали от приточных отверстий. Вытяжка должна располагаться высоко, практически под самой крышей помещения. Даже если вы собираетесь оснастить и приток и вытяжку специальными вентиляторами, отверстия необходимо располагать относительно друг друга только таким образом. Вентиляционная системе должна выполнять отличное циркулирование воздуха по всему помещению. А если вы расположите каналы неправильно, то какая-то часть гаража останется без новой партии свежего воздуха.

Как правильно сделать вентиляцию в подвале гаража

Если площадь гаража небольшая (не более 50 кв. м.) и периодический осмотр труб и их очистка не вызовут затруднений, можно ограничиться естественной вентиляцией подвала в гараже.

Устройство естественной системы

Система естественного воздухообмена состоит из следующих элементов:

• Вводная труба диаметром 10-25 см. Обеспечивает подачу воздуха извне.
• Вытяжная труба, диаметр которой соответствует диаметру входной трубы, через нее выходит наружу отработанный воздух.
• Мелкоячеистая сетка.
• Емкость для конденсата.
• Конусный козырёк.

До монтажа вентиляционной системы следует обустроить тепло- и гидроизоляцию. Лучше, если работы по их обустройству были проведены еще при строительстве погреба.

Для защиты от грунтовых вод стены погреба покрывают проникающей гидроизоляцией. В качестве теплоизоляции можно использовать различные изоляционные материалы. Самый дешёвый вариант — укладка слоя утрамбованного песка и отделка стен геотекстилем.

Этапы выполнения работ:

1. Установка вытяжного воздуховода. На расстоянии 1,5-2 м от пола располагают нижний конец воздуховода. Вывод верхнего окончания трубы производят на 50 см выше самой высокой отметки покрытия гаража.
2. Монтаж приточной трубы. Нижний конец воздуховода подводят к углу, расположенному с противоположной от вытяжки стороны погреба, и закрепляют в 0,5 м от пола. Другим концом труба выходит наружу на высоту от 20 до 30 см над поверхностью земли.
3. Проверка тяги, монтаж защитной сетки. Выходные отверстия можно дополнительно защитить от осадков небольшими колпачками.
4. Для сбора конденсата устанавливается емкость под выходной трубой.

Кроме того, можно для регулировки вентиляции в погребе гаража на зиму закрывать отверстия специальными заслонками.

Вентиляция в гараже с подвалом: установка принудительной вентиляции

Для организации правильной вентиляции погреба в гараже необходимо определить место установки вентилятора. При попадании влаги он может выйти из строя, поэтому его нельзя монтировать на крыше или в погребе. Кроме того, из-за высокого уровня шума его не рекомендуется устанавливать внутри гаража.

Таким образом, можно определить два варианта установки:

1. В конце входной трубы, где происходит забор воздуха.
2. Монтаж канального вентилятора.

Этапы монтажа:

На начальном этапе установка системы принудительной циркуляции не отличается от монтажа естественной вентиляции. Когда входная и выводящая трубы готовы, дальнейшая установка производится поэтапно:

• В трубу монтируют вентилятор.
• Для запитки вентилятора укладывают электрокабель.
• Устанавливают переключатель.

Снаружи выходная труба защищается от птиц, грызунов и попадания мусора мелкозернистой решёткой. Устраивается козырёк, исключающий проникновение осадков внутрь.

Для получения наглядной информации о вентиляции в погребе в гараже видео соответствующего содержания представлено ниже.

https://youtube.com/watch?v=J3cFvH3pOgE

Механическая вентиляция в гараже

Одной из самых эффективных в современном мире вытяжек является механическая схема. Она позволит не только избежать полного остатка угарного газа, но и избавит от чрезмерного возникновения сырости и влажности в помещении. Как и следовало понять, данный вид вентиляции является самым дорогим. Особенностью данного вида вентиляции является то, что воздух подается в помещение принудительно, и его отток осуществляется принудительно. Для нормальной работы данной вытяжки следует использовать несколько основных компонентов:

1. Модули притока и оттока воздуха.
2. Калорифер.
3. Фильтры.
4. Вентилятор.

Данный вариант является не только дорогим, но и эффективным. Данную схему можно использовать для замены системы отопления, что существенно снизит затраты на ее создание. Как показывает практика, самостоятельно сделать вытяжку в гараже по механической схеме можно, получив одну температуру в любой период года. Это весьма полезно для большинства современных людей, которые имеют автомобиль и не желают его постоянно ремонтировать от ржавчины.

Когда возникают осложнения или неуверенность в собственных силах, данный вид работ следует доверить профессионалам. Они помогут создать особую систему и сделают данную работу наилучшим способом. Владелец будет доволен результатами.

Зачем нужна вентиляция в гараже

Если её обеспечить на должном уровне, можно сделать следующее:

• Сделать воздух чище, удалив из него вредные примеси, связанные с работой мотора автомобиля. Многие водители проводят значительное время, занимаясь ремонтом своей машины. Иногда в процессе работы возникает необходимость включать мотор. При исправной вытяжке отработанные газы будут быстро удаляться из помещения.
• Гараж часто используют не только для транспортных средств. Иногда там могут, например, хранить овощи. Повышение влажности воздуха может привести к их порче. Качественная вытяжка поможет решить эту проблему.
• Иногда влага может попадать в помещение из-за дождя или снега. Исправная вентиляция поможет удалить излишнюю влагу, попавшую внутрь.

Принудительная система вентиляции гаражаИсточник notperfect.ru

• Иногда на автомобиле или стенках может образовываться конденсат, который оказывает разрушительное воздействие. Регулярное поступление свежего воздуха поможет не допустить его образования.
• Влажность разрушительно воздействует не только на металлические детали. В таких условиях может образовываться грибок. Он может быть на стенах или, например, на овощах, которые некоторые могут хранить в гараже.

Пригодный для дыхания воздух, отсутствие чрезмерной влажности регулярный приток свежего воздуха создадут в гараже не только полезный, но и приятный микроклимат.

Вытяжка для покрасочного участка

Многие автовладельцы занимаются в собственном гараже покрасочными работами. Следует отметить, что даже если вентиляционная система имеет принудительный характер, участок, где будут производиться покрасочные работы должен быть оснащен дополнительной вытяжкой.

Такая необходимость обусловлена тем, что при поведении работ образуются токсичные испарения, пыль перед подготовкой к покрасочным работам. В идеальном варианте очень неплохо оснастить вентиляционную систему специальными очищающими устройствами – фильтрами.

Вытяжка в гараже для покраски должна быть мощнее обычных вытяжек

Вытяжка для покраски в гараже должна осуществляться только принудительным путем, также как и вся система. Это требование обязательно нужно выполнять, поскольку естественное циркулирование воздуха проходит очень медленно, а очищать помещение от вредных паров нужно быстро.

Как показывает практический опыт, система, имеющая два вентилятора, один из которых нагнетает воздух внутрь, а другой усиливает его отток. Фильтры в такой системе желательно устанавливать и на притоке и на оттоке

Именно для покрасочных работ наличие фильтрационного устройства на притоке важно. На улице часто образовывается пыль и грязь

А при покрасочных работах, каждая осевшая на окрашиваемую поверхность песчинка будет заметна. Поэтому перед покраской пол в помещении всегда увлажняют, а на приточное отверстие нужно установить фильтр, который предупредит проникновение в гараж частички пыли и грязи.

А вытяжка с фильтром помещает выбросу в атмосферу веществ, содержащих вредные пары. Правильная вытяжка в гараже, где проводятся покрасочные работы, подразумевает, что приточное отверстие должно быть смонтировано под потолком, а вот вытяжной канал должен располагаться снизу. Дело в том, что пары, возникающие при покраске и мешающие нормальному зрительному обзору имеют свойство опускаться вниз, поэтому вытяжка, находящаяся снизу эффективнее и быстрее способствует оттоку вредных испарений из гаража.

https://youtube.com/watch?v=5tW7VZbc8CA

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.
