Как заменить аккумуляторы в шуруповерте

Определение неисправности

Неисправность батареи может прятаться в каком-то одном элементе или в нескольких. Редко выходят из строя сразу все. Это и дает надежду на возможность починить инструмент. Чтобы отыскать неисправный элемент потребуется любой мультиметр, который должен быть в мастерской обязательно и автомобильная лампочка мощностью около 20 Вт.

Заряжаем батарею положенное время, затем нагружаем ее на лампочку. Пока лампочка светится – прибором выбираем те аккумуляторы, на которых напряжение будет самым низким. Скорее всего, они и являются причиной выхода из строя. Для более точной диагностики эти элементы надо выпаять из батареи.

Батарея спаянная, а вернее сварена с помощью соединительных пластин методом точечной сварки. Надо аккуратно бокорезами или другим подходящим инструментом оторвать пластины.

На отсоединенных элементах проверяем амперметром того же мультиметра ток прямого замыкания. Просто замыкаем «+» и «-» щупами прибора. Ток на неисправном аккумуляторе будет заметно меньше, чем на остальных.

В чем криминал такого явления? Дело в том, что «плохой» элемент не дает возможность нормально заряжать другие. Он становится своеобразным сопротивлением на пути тока, и вся батарея становится незаряженной до нужного значения. Через некоторое время из-за постоянного низкого уровня заряда она выйдет вся из строя.

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Это интересно: Выбираем смартфон с мощным аккумулятором

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

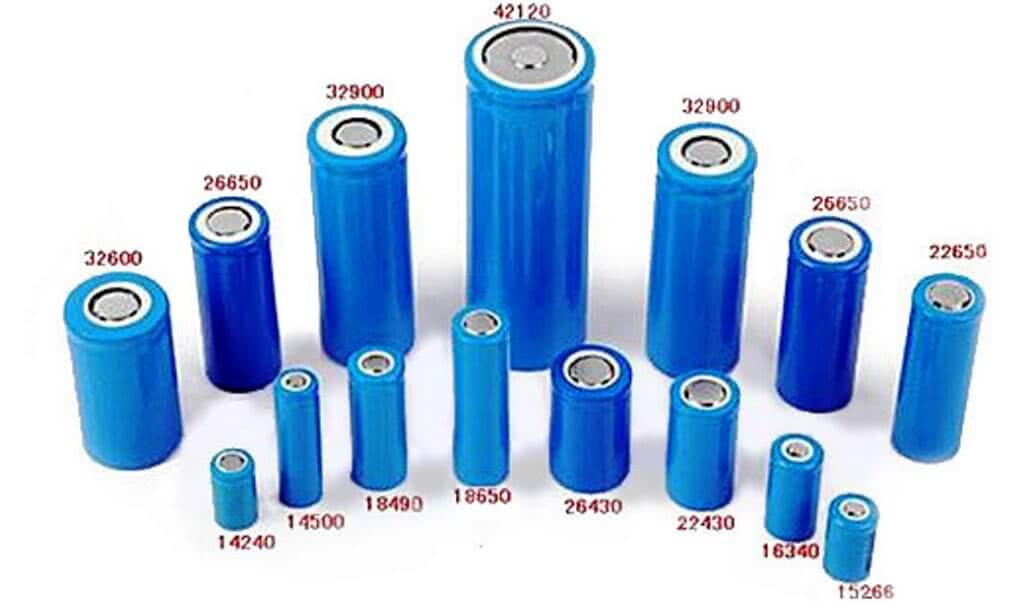

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

  • никель-кадмиевые;
  • литий — ионные;
  • никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

https://youtube.com/watch?v=DjsmM1_Je3Y

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Ремонт аккумулятора шуруповерта своими руками: какие батареи подлежат ремонту


выпускаемых сегодня моделях шуруповёртов

  • никель-кадмиевые батареи;
  • никель-металлгидридные батареи;
  • литий-ионные аккумуляторы.

Причем у каждого из этих источников питания имеет свои особенности.

Литий-ионные

Если оценивать эти аккумуляторы по таким характеристикам, как качество исполнения и срок службы, то вне конкуренции находятся литий-ионные батареи. Ввиду отсутствия у них эффекта памяти, они могут считаться практически идеальным вариантом подобного источника питания, правда, необходимо упомянуть о наличии у них такого минуса, как невозможность их эксплуатации при отрицательных температурах.

Именно с таким заявлением выступают производители подобных аккумуляторов, хотя в действительности у них имеются и другие негативные последствия. Скажем, когда такой аккумулятор лишается своего эксплуатационного ресурса, то в них происходит разложение лития, и эта реакция не поддается никакому воздействию.

Никель-кадмиевые


знают, как поступать с такими батареями в подобном состояние

Ведь есть менее затратный вариант решения проблемы, который заключается в помещении в батарею новых банок для аккумулятора шуруповерта. В некоторых ситуациях, когда причиной неполадок является эффект памяти, который принято причислять к значимым минусам никель-кадмиевых электрических ёмкостей, можно решить проблему восстановления их работоспособности путем перепрошивки.

Никель-металлгидридные

Что же касается никель-металлгидридных батарей, то с ними поделать ничего нельзя, когда они расходуют свой эксплуатационный ресурс. В таких ситуациях у домашнего мастера остается только один выход — искать замену для этого элемента питания.


по вполне доступным ценам аккумулятор любого типа

Вначале придется разобрать аккумулятор на составные элементы, поставить вместо вышедшей из строя рабочую начинку, после чего уже производится процесс сборки в обратной последовательности

Именно этой процедуре и будет уделено дальше внимание, однако сперва будет полезно рассмотреть операцию по восстановлению никель-кадмиевых элементов питания

Полезные советы

Чтобы новый аккумулятор от шуруповерта (любой фирмы) не утратил свою емкость, первые несколько раз его потребуется заряжать на протяжении 10-12 часов. В ходе эксплуатации шуруповерта аккумулятором желательно пользоваться до полного его разряжения. После этого поспешите сразу же подключить его к заряднику и оставьте так, пока он до конца не зарядится.

Ни один из вариантов прошивки не будет эффективным, если речь идет о никель-кадмиевой батарейке, в которой закипел электролит. В указанных деталях неизбежно утрачивается емкость

Покупая новый составляющий компонент питания для АКБ, очень важно проследить за тем, чтобы уровень его емкости и размерные показатели соответствовали родным элементам шуруповерта. В противном случае – установить их будет весьма проблематично, а может и вовсе невозможно. Если ремонтируя АКБ шуруповерта, вы прибегаете к применению паяльника, то вам следует иметь в виду, что работать с ним нужно как можно быстрее

Это правило обусловлено тем, что долгое удержание данного приспособления может привести к губительному перегреву деталей АКБ. Действуйте быстро, но аккуратно

Если ремонтируя АКБ шуруповерта, вы прибегаете к применению паяльника, то вам следует иметь в виду, что работать с ним нужно как можно быстрее. Это правило обусловлено тем, что долгое удержание данного приспособления может привести к губительному перегреву деталей АКБ. Действуйте быстро, но аккуратно.

Если вы решили своими силами отремонтировать аккумулятор инструмента, то вам следует действовать аккуратно и точно. попытайтесь не делать ошибок, чтобы не навредить устройству еще больше. Снимайте и устанавливайте отдельные компоненты бережно, чтобы не навредить другим важным деталям. Если вы сомневаетесь в своих умениях и способностях, то лучше доверьте починку аккумулятора опытным специалистам либо купите новый АКБ и просто установите его в шуруповерт. Поменять эту деталь в таком случае будет очень просто.

О том, как правильно ремонтировать аккумулятор для шуруповерта своими руками, смотрите в следующем видео.

Как вычислить нерабочий аккумуляторный элемент?

Состав аккумуляторной батареи.

Поскольку аккумулятор представлен в виде определенного количества банок, соединенных между собой, через него полностью протекает ток. Для нахождения нерабочего аккумуляторного элемента необходимо изначально полностью зарядить всю батарею, пока не будет ясно, что зарядка окончена.

Далее рекомендуется произвести измерение напряжения на каждой отдельной банке. Вольтметр не должен показывать значения ниже 1,2 Вольта. Если такие показания имеются, значит, аккумуляторный элемент не получает должного питания или же не заряжается.

Важно! Для того чтобы удостовериться в своих измерениях, необходимо проставить отметку на сомнительном элементе и обратно сделать сборку. Итак, после нескольких периодов работы инструмента необходимо снова воссоединить банки и произвести измерение напряжения

Практика показывает, что указанная ранее банка будет иметь еще меньше напряжение, нежели до этого, поскольку она начинает терять свою работоспособность и «тормозить» шуруповерт

Итак, после нескольких периодов работы инструмента необходимо снова воссоединить банки и произвести измерение напряжения. Практика показывает, что указанная ранее банка будет иметь еще меньше напряжение, нежели до этого, поскольку она начинает терять свою работоспособность и «тормозить» шуруповерт.

Виды аккумуляторных элементов

За последние 20 — 30 лет разработано множество технологий портативных аккумуляторных батарей: Ni-Cd, Ni-Mh, Li-ion, Li-Pol, Al-Ion, Li-S, Mg-S, Li-O2, LiFePO4 и даже литий-нанофосфатные. Рассмотрим самые популярные из них.

Никель-кадмиевые аккумуляторы

Это самые популярный тип аккумуляторных секций для .

Достоинства: они дешево стоят и могут хорошо работать при отрицательных температурах. Также они не боятся разряда и хранения в таком положении.

Недостатки: кадмий токсичен и такие аккумуляторы нужно утилизировать специальным образом. Присутствует саморазряд и эффект памяти, низкая удельная объемная емкость.

Никель-металлгидридные аккумуляторы

Никель-металлгидридные стоят чуть подороже, но в целом по уровню они примерно такие же, может чуть лучше никель-кадмиевых.

Достоинства: не токсичны, меньший эффект памяти и саморазряд, большее число циклов заряда/разряда.

Недостатки: более чувствительны к отрицательным температурам, боятся хранения в разряженном состоянии — теряют емкость.

Литий-ионные аккумуляторы

Литий-ионные батареи все чаще применяются в шуруповертах даже бюджетного класса.

Достоинства: нет эффекта памяти — можно заряжать и разряжать в любой момент, большая емкость при меньших габаритах, малый саморазряд, большое число зарядов/разрядов.

Недостатки: высокая цена, опасность чрезмерного нагрева при интенсивном заряде и разряде.

Литий-полимерные аккумуляторы

Пока что литий-полимерные аккумуляторы мало применяются в шуруповертах, но с развитием технологий скорее всего их начнут туда ставить массово.

Достоинства: бОльшая емкость при меньших габаритах, чем у Li-ion, может принимать любую форму, напряжение при разряде держит лучше, низкий саморазряд.

Недостатки: высокая стоимость, нагрев при эксплуатации и опасность возгорания.

Если заклинил

Патрон в шуруповертах Elitech (Элитек), Flex PD 2G 18 вольт, Борт, Вихрь, Патриот, AEG BS D, Dexter (Декстер), Макита DF 331 D и т.д. может заклинить, если пользователю приходится до максимума разжать кулачки, а потом их никак не удается вернуть на место, какие бы усилия не прилагались. При этом вставляется сверло, максимальное из допустимых по размеру.

Кулачки не получается открыть для того, чтобы извлечь зажатую в патроне биту или сверло, если они неравномерно сжаты. Из-за этого насадки могут болтаться, крепление будет ненадежным.

Редко губки заклинивают в процессе их свободного хода, когда происходит сжимание или разжимание. Причина в том, что под фигурную часть кулачков попали стружки, окалины или частицы мусора. Чтобы расклинить, надо все это убрать и почистить.

Вне зависимости от причины заклинивания первым делом необходимо смазать внутреннюю полость патрона. Для этого используют правильную, специальную смазку. Хорошо подходит WD-40. Этот универсальный смазочный состав вводят и на поверхность кулачков. Выдерживают 15 минут, потому аккуратно без излишних усилий постукивают по патрону и кулачкам. Если обстукивают простым молотком, то обязательно через тканевую прокладку, но лучше воспользоваться резиновым.

При заклинивании биты в патроне шуруповерта некоторых марок, к примеру, Bosch (Бош), проблемы решают при помощи 2-х разводных ключей. Но вначале обязательно детали смазывают

Одним ключом захватывают основание патрона, другим осторожно крутят верхнюю часть. Чтобы ничего не повредить, процедуру выполняют через плотные, мягкие тканевые прокладки

Разновидности аккумуляторов для шуруповерта

На рынке электроинструмента представлено 3 вида аккумуляторных батарей:

  • (NiCd) никель-кадмиевые;
  • (NiMH) никель-металл-гидридные;
  • (Li-Ion) литий-ионные.

Никель-кадмиевые АКБ

Этот тип аккумуляторов является самым распространенным, хотя им уже более 100 лет. NiCd батареи обладают хорошей емкостью и невысокой стоимостью.

Никель-кадмиевые АКБ имеют следующие плюсы.

  • Долговечность. При правильной эксплуатации АКБ может прослужить 8-10 лет.
  • Возможность работы при низких температурах. Заряд батареи практически не снижается, что позволяет использовать инструмент в зимнее время на открытом воздухе.
  • Высокая степень надежности и неприхотливость к условиям работы.
  • Батарея выдерживает тысячу циклов зарядки-разрядки.
  • Аккумулятор может храниться в течение длительного времени в разряженном состоянии.

Поскольку NiCd батареи не “боятся” полного разряда, работать инструментом можно до полной его остановки, то есть до глубокого разряда АКБ. Только после этого можно поставить ее на заряд, не опасаясь, что емкость аккумулятора снизится.

Однако никель-кадмиевые аккумуляторы не лишены недостатков. Токсичность внутреннего наполнения батарейки вызывает проблемы при утилизации.

Аккумуляторы такого типа довольно тяжелые, если сравнивать с другими видами АКБ. Кроме того, они обладают “эффектом памяти”. Такое явление возникает в никель-кадмиевом аккумуляторе, когда ему не дают полностью разрядиться. Если вы включите такую АКБ на подзарядку, то она “запомнит” данное значение и при дальнейшей работе разрядится именно до этой отметки. Таким образом потеряется значительная часть емкости аккумулятора. На рисунке ниже наглядно продемонстрировано, как появляется “эффект памяти”.

Замена элементов питания на аналогичные

На некоторых блоках можно увидеть крепежные винты, которые нужно выкрутить. Но на большинстве аккумуляторных блоков саморезов нет, поскольку корпус склеен. Чтобы открыть такой блок, потребуется аккуратно вставить отвертку в место склейки (на фото показано стрелкой) и слегка нажать, чтобы стенки корпуса отсоединились. Такие же действия нужно проделать по всему периметру.

После открытия блока вы увидите находящиеся в нем элементы питания.

Паять нужно быстро, не допуская, чтобы аккумуляторная батарея нагревалась, так как она может прийти в негодность.
Для соединений нужно использовать “родные” пластины, отпаяв их от старых элементов питания (они имеют нужное сечение и сопротивление).
Важно правильно соединить плюс с минусом батареи. Соединять элементы нужно последовательно: минус предыдущей батарейки должен быть соединен с плюсом новой, а минус новой батареи – с плюсовым контактом следующего аккумулятора.. После соединения всех элементов нужно выровнять потенциалы на всех батареях, поскольку они отличаются

Проведите один цикл зарядки-разрядки: подключите зарядник к АКБ на ночь, после чего дайте ей остыть в течение суток и измерьте выходное напряжение по очереди на всех элементах. Если все прошло хорошо, то на всех батарейках показатель будет одинаковым — в пределах 1,3 В

После соединения всех элементов нужно выровнять потенциалы на всех батареях, поскольку они отличаются. Проведите один цикл зарядки-разрядки: подключите зарядник к АКБ на ночь, после чего дайте ей остыть в течение суток и измерьте выходное напряжение по очереди на всех элементах. Если все прошло хорошо, то на всех батарейках показатель будет одинаковым — в пределах 1,3 В.

Теперь АКБ нужно разрядить, вставив ее в шуруповерт и нагружая последний по максимуму. Главное, не перегреть двигатель инструмента. Давайте ему небольшой отдых. Доведите аккумулятор до полной разрядки. Следует повторить эту процедуру еще 2 раза (полный заряд и полный разряд).

Распространенные неисправности

Несмотря на то что шуруповерт является очень удобным и функциональным приспособлением, которое есть в арсенале многих мастеров (и домашних, и профессиональных), он все равно может сломаться. От таких проблем не застрахована никакая техника. Нередко источником неполадки шуруповерта оказывается неисправный аккумулятор. Ознакомимся со списком самых часто встречающихся проблем, связанных с АКБ данного инструмента.

  • Во многих случаях имеет место потеря емкости АКБ шуруповерта. Причем речь может идти не только об одном, но и о нескольких элементах питания.
  • Вероятны механические дефекты цепочки самого аккумуляторного блока. К таким неприятностям обычно приводит отрыв пластинок, которые соединяют друг с другом баночки, либо соединяют их с клеммами.
  • Поломка аккумулятора может быть спровоцирована окислением электролита – это еще одна распространенная неприятность, с которой сталкиваются многие владельцы шуруповертов.
  • Литий может разложиться в литий-ионных компонентах.

Если выбирать наиболее распространенный дефект аккумулятора шуруповерта, то к нему можно отнести проблему потери емкости. Дело тут кроется в том, что утрата емкости хотя бы одного элемента попросту не позволяет нормально и до конца зарядиться остальным баночкам. В результате получения неполноценного заряда АКБ начинает довольно быстро и неизбежно разряжаться (не держит зарядку). Подобная неисправность может быть следствием эффекта памяти либо высыхания электролита в банках из-за того, что они сильно грелись во время зарядки либо работали в условиях больших нагрузок.

Ремонт АКБ шуруповерта своими руками

При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.

Диагностика неисправностей аккумулятора

  1. Перед тем, как проводить ремонт АКБ шуруповерта литий-ионного типа необходимо полностью его зарядить, а элементы на основе NiCd или NiMH наоборот требуется разрядить до нуля, дабы не спровоцировать появления «эффекта памяти».

    Универсальный мультиметр

  2. Далее производим непосредственный процесс разборки корпуса АКБ, который может быть смонтирован посредством клеев или винтового соединения. В случае с клеевой фиксацией понадобиться острый канцелярский нож, которым легкими движениями проводим по шву корпусу и крышки.
  3. После вскрытия элементного отсека аккумулятора шуруповерта визуальным осмотром выявляем неполадки на предмет механических повреждений блоков, разрывов электрических проводов (паек), подтеков реагентов или вздутия.

    Диагностика банки с помощью лампочки

  4. Последовательно с помощью универсального мультиметра производим замеры напряжения на каждой из банок. Для литий-ионных элементов на экране тестера должны появиться цифры в диапазоне от 3.6 до 3.8 Вольт. Для АКБ никель-кадмиевого или никель-металлгидридного типа это значение должно варьироваться в пределах от 1.2 до 1.5 В. Значения напряжения при замерах должно быть идентичным на каждом из элементов.
  5. С целью определения «просаженной» банки подключаем к ее контактам обычную автомобильную лампочку и даем поработать несколько минут. После повторения этой операции с каждым элементов АКБ шуруповерта вновь замеряем начальное напряжение. Выявленные банки с более низким напряжением и будут считаться дефектными.

Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.

https://youtube.com/watch?v=iPc2ucexFtc

Восстановление батареи шуруповерта

На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.

Заполнение банки АКб дистиллированной водой

Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.

https://youtube.com/watch?v=rVsUwwPrOgs

Замена дефектных банок АКБ шуруповерта

Рекомендованный специалистами способ заключается в замене неисправного элемента питания новым.

Подключение нового элемента питания АКБ шуруповерта

Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В)

При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности

Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.
