Реализация аппаратной защиты по току

Физические свойства данного явления

Опасность короткого замыкания напрямую связана с физическими законами, объясняющими природу этого явления. В первую очередь, это закон Ома, согласно которого ток в электрической цепи находится в прямой пропорции с напряжением и в обратной пропорции – с сопротивлением (I = U/R). То есть, при малом сопротивлении ток будет высокий, а при большом он пропорционально снижается. Кроме того, при росте напряжения одновременно возрастает и сила тока.

Сопротивление при коротком замыкании представляет собой сумму сопротивлений проводов и контактов вместе с внутренним сопротивлением источника питания. Как правило, в бытовых условиях их значения чрезвычайно малы и составляют всего лишь несколько долей Ом. Проводка домашней сети рассчитана на 16-40 ампер, тогда как в момент короткого замыкания ток может доходить до сотен, и даже тысяч ампер.

Явление КЗ тесным образом связано еще и с законом Джоуля-Ленца. Он касается количества теплоты, выделяемой на данном участке за единицу времени. Ее значение определяется квадратом силы тока умноженном на сопротивление этого участка цепи. Это означает рост выделяемого тепла проводником при повышении его сопротивления. Каждый проводник обладает собственным сопротивлением, но греются они все без исключения, но выделяют при этом разное количество тепла.
Во избежание перегрева, сечение каждого из них подбирается под определенную силу тока. В противном случае слишком тонкие проводники под высокими нагрузками становятся горячими, а провода с большим сечением практически не греются, поскольку успевают отдать тепло с большой площади в окружающую среду. Все эти физические законы и явления обязательно учитываются, когда оборудуется защита от токов короткого замыкания.

Что такое короткое замыкание

Короткое замыкание (сокращённо КЗ) – это аварийный режим электрической цепи, который представляет собой соединение двух точек этой цепи с разницей потенциалов. Так как это аварийный режим работы, то он не предусматривается конструкцией устройства или линией электроснабжения, находящейся под напряжением. Возникновение процесса КЗ связано с резким увеличением силы тока, до максимально возможного значения, при этом масштабы повышения характеризуются мощностью источника питания. Также увеличение тока в режиме замыкания сопровождается снижением величины напряжения, так как происходит падение напряжения.

Важно! Увеличение силы тока вызывает повышенный резкий перегрев проводников. Соответственно, для надёжности электроснабжения в случае возникновения короткого замыкания любая (без исключения) цепь должна иметь надёжные инструменты и быстро реагирующую аппаратуру для аварийного отключения потенциально опасного участка от источника напряжения

Усиление измеренного падения напряжения

Дальнейшее построение системы защиты пойдет на базе шунта в роли датчика тока. Давайте строить систему с ранее озвученным значением тока в 30А. На шунте мы получаем падение 60 мВ и тут возникают 2 технические проблемы:

а) Измерять и сравнивать сигнал с амплитудой 60 мВ неудобно. АЦП имеют обычно диапазон измерений 3.3В, то есть при 12 битах разрядности мы получаем шаг квантования:

Это означает, что на диапазон 0-60 мВ, который соответствует 0-30А мы получим небольшое количество шагов:

Получаем, что разрядность измерения будет всего лишь:

Стоит понимать, что это идеализированная цифра и в реальности они будет в разы хуже, т.к. АЦП сам по себе имеет погрешность, особенно в районе нуля. Конечно АЦП для защиты мы использовать не будем, но измерять ток с этого же шунта для построения системы управления придется. Тут задача была наглядно объяснить, но это так же актуально и для компараторов, которые в районе потенциала земли (0В обычно) работают весьма нестабильно, даже rail-to-rail.

б) Если мы захотим протащить по плате сигнал с амплитудой 60 мВ, то через 5-10 см от него ничего не останется из-за помех, а в момент КЗ рассчитывать на него точно не придется, т.к. ЭМИ дополнительно возрастут. Конечно можно схему защиты повесить прямо на ногу шунта, но от первой проблемы мы не избавимся.

Для решения данных проблем нам понадобится операционный усилитель (ОУ). Рассказывать о том, как он работает не буду — тема отлично гуглится, а вот о критичных параметрах и выборе ОУ мы поговорим. Для начала давайте определимся со схемой. Я говорил, что особых изяществ тут не будет, поэтому охватим ОУ отрицательной обратной связью (ООС) и получим усилитель с известным коэффициентов усиления. Данное действия я смоделирую в MultiSIM (картинка кликабельна):

Скачать файл для симуляции у себя можно — .

Источник напряжения V2 выполняет роль нашего шунта, вернее он симулирует падение напряжения на нем. Для наглядности я выбрал значение падения равное 100 мВ, теперь нам нужно усилить сигнал так, чтобы перенести его в более удобное напряжение, обычно между 1/2 и 2/3 Vref

Это позволит получить большое количество шагов квантования в диапазон токов + оставить запас на измерения, чтобы оценить насколько все плохо и посчитать время нарастания тока, это важно в сложных системах управления реактивной нагрузкой. Коэффициент усиления в данном случае равен:

Таким образом мы имеем возможность усилить сигнал наш сигнал до требуемого уровня

Теперь рассмотрим на какие параметры стоит обратить внимание:

• ОУ должен быть rail-to-rail, чтобы адекватно работать с сигналами около потенциала земли (GND)
• Стоит выбирать ОУ с высокой скоростью нарастания выходного сигнала. У моего любимого этот параметр равен 2В/мкс, что позволяет достигать максимальное выходное значение ОУ равное VCC 3.3В всего за 2 мкс. Этого быстродействия вполне достаточно, чтобы спасти любой преобразователь или нагрузку с частотами до 200 кГц. Данные параметры стоит понимать и включать голову при выборе ОУ, иначе есть шанс поставить ОУ за 10$ там, где хватило бы и усилителя за 1$
• Полоса пропускания, выбираемого ОУ, должна быть как минимум в 10 раз больше, чем максимальная частота коммутации нагрузки. Опять же ищите «золотую середину» в соотношение «цена/ТТХ», все хорошо в меру

В большинстве своих проектов я использую ОУ от Texas Instruments — OPA376, его ТТХ хватает для реализации защиты в большинстве задач и ценник в 1$ вполне себе хорош. Если вам необходимо дешевле, то смотрите на решения от ST, а если еще дешевле, то на Microchip и Micrel. Я по религиозным соображениям использую только TI и Linear, ибо оно мне нравится и сплю так спокойнее.

Виды коротких замыканий

Коротит проводка — причины и способы устранения проблемы

Рассматривая трёхфазные электрические сети и аварийные режимы в них, можно выделить следующие возможные виды короткого замыкания:

1. трёхфазное – три фазных провода замыкаются между собой;
2. однофазное – электрическое соединение фазного провода с земляным, нейтральным или токопроводящим элементом, которые присоединены к земле;
3. двухфазное – замыкание двухфазных проводов с разным потенциалом между собой;
4. двухфазное замыкание на землю – это два любых фазных провода с током замыкаются между собой и прикасаются к земле или заземлению.

Замыкание внутри электрических устройств и оборудования – это процесс, идентичный КЗ, но происходит он из-за ухудшения изоляции внутри электрических машин и чаще всего требует замены статорной или роторной обмотки. Внутри электрических машин короткое замыкание может быть двух типов:

1. межвитковое, снижающее сопротивление обмоток до критического значения;
2. замыкание обмотки на корпус, который изготовлен из токопроводящего материала.

Что происходит в цепи при коротком замыкании

Итак, читатель может считать, что освоил все главные физические закономерности для того, чтобы разобраться в том, какой может быть величина (ладно, пусть будет сила) тока короткого замыкания. Но сначала следует определиться с вопросом о том, что, собственно, это такое. КЗ (короткое замыкание) — это ситуация, при которой сопротивление нагрузки близко к нулю. Смотрим на формулу закона Ома. Если рассматривать его вариант для участка цепи, несложно понять, что ток будет стремиться к бесконечности. В полном варианте он будет ограничен сопротивлением источника ЭДС. В любом случае ток короткого замыкания очень велик, а по закону Джоуля-Ленца, чем он больше, тем сильнее греется проводник, по которому он идет. Причем зависимость не прямая, а квадратичная, то есть, если I увеличится стократно, то тепла выделится в десять тысяч раз больше. В этом и состоит опасность явления, приводящего порой к пожарам.

Провода накаляются докрасна (или добела), они передают эту энергию стенам, потолкам и другим предметам, которых касаются, и поджигают их. Если фаза в каком-то приборе касается нулевого проводника, возникает ток короткого замыкания источника, замкнутого на самого себя. Горючее основание электропроводки — страшный сон инспекторов пожарной охраны и причина многих штрафов, налагаемых на безответственных собственников зданий и помещений. И всему виной, конечно же, не законы Джоуля-Ленца и Ома, а пересохшая от старости изоляция, неаккуратно или безграмотно произведенный монтаж, повреждения механического характера или перегрузка проводки.

Советуем изучить Магнитный пускатель ПМ12

Однако и ток короткого замыкания, каким бы он ни был большим, также не бесконечен. На размеры бед, которые он может натворить, влияет продолжительность нагрева и параметры схемы электроснабжения.

Немного о токах короткого замыкания

Для того, чтобы начать придумывать методы защиты, нужно сначала понять с чем мы вообще боремся. Что же такое «короткое замыкание»? Тут нам поможет любимый закон Ома, рассмотрим идеальный случай:

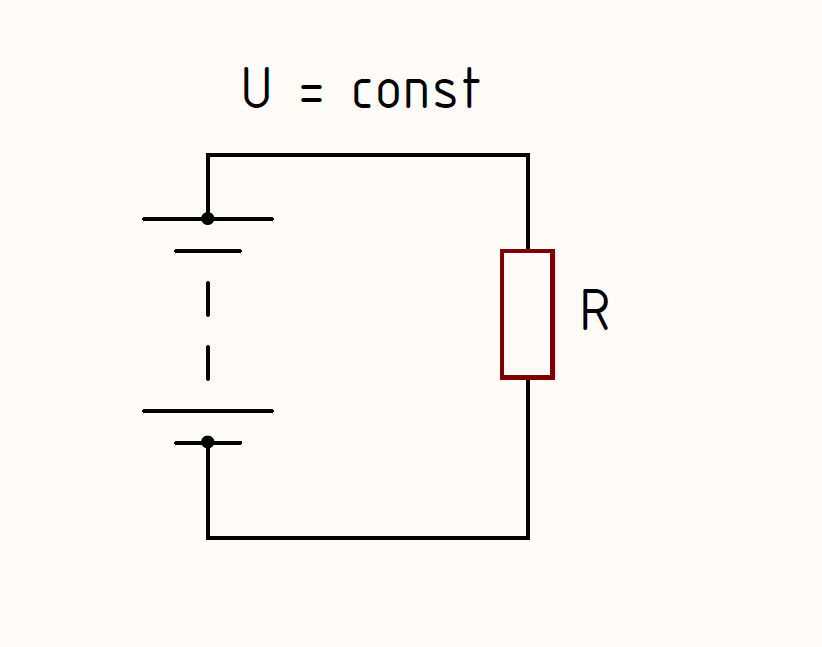

Просто? Собственно данная схема является эквивалентной схемой практически любого электронного устройства, то есть есть источник энергии, который отдает ее в нагрузку, а та греется и что-то еще делает или не делает.

Условимся, что мощность источника позволяет напряжению быть постоянным, то есть «не проседать» под любой нагрузкой. При нормальной работе ток, действующий в цепи, будет равен:

Теперь представим, что дядя Вася уронил гаечный ключ на провода идущие к лампочке и наша нагрузка уменьшилась в 100 раз, то есть вместо R она стала 0,01*R и с помощью нехитрых вычислений мы получаем ток в 100 раз больше. Если лампочка потребляла 5А, то теперь ток от нагрузки будет отбираться около 500А, чего вполне хватит чтобы расплавить ключ дяди Васи. Теперь небольшой вывод…

Стоит понимать, что токи КЗ обычно в сотни и тысячи раз больше, чем ток номинальный и даже короткого промежутка времени хватает, чтобы устройство вышло из строя. Тут наверняка многие вспомнят о электромеханических устройствах защиты («автоматы» и прочие), но тут все весьма прозаично… Обычно розетка бытовая защищена автоматом с номинальным током 16А, то есть отключение произойдет при 6-7 кратном токе, что уже около 100А. Блок питания ноутбука имеет мощность около 100 Вт, то есть ток нем менее 1А. Даже если произойдет КЗ, то автомат долго будет этого не замечать и отключит нагрузку, только когда все уже сгорит. Это скорее защита от пожара, а не защита техники. Теперь давайте рассмотрим еще один, часто встречающийся случай — сквозной ток

. Покажу я его на примере dc/dc преобразователя с топологией синхронный buck, все MPPT контроллеры, многие LED-драйвера и мощные DC/DC преобразователи на платах построены именно по ней. Смотрим на схему преобразователя:

На схеме обозначены два варианта превышения тока: зеленый путь

для «классического» КЗ, когда произошло уменьшение сопротивления нагрузки («сопля» между дорог после пайки, например) иоранжевый путь . Когда ток может протекать по оранжевому пути? Я думаю многие знают, что сопротивление открытого канала полевого транзистора очень небольшое, у современных низковольтных транзисторов оно составляет 1-10 мОм. Теперь представим, что на ключи одновременно пришел ШИМ с высоким уровнем, то есть оба ключа открылись, для источника «VCCIN — GND» это равносильно подключению нагрузки сопротивлением около 2-20 мОм! Применим великий и могучий закон Ома и получим даже при питании 5В значение тока более 250А! Хотя не переживайте, такого тока не будет — компоненты и проводники на печатной плате сгорят раньше и разорвут цепь.

Данная ошибка очень часто возникает в системе питания и особенно в силовой электронике. Она может возникать по разным причинам, например, из-за ошибки управления или длительных переходных процессах. В последнем случае не спасет даже «мертвое время» (deadtime) в вашем преобразователе.

Думаю проблема понятна и многим из вас знакома, теперь понятно с чем нужно бороться и осталось лишь придумать КАК. Об этом и пойдет дальнейший рассказ.

Схема ограничения постоянного тока

Большинство источников питания имеют отдельные контуры регулирования DC и напряжения для регулирования своих выходов либо в режиме постоянного напряжения (CV), либо в режиме постоянного тока (CC), которые включаются в управление зависимо от того, как сопротивление нагрузки соответствует выходному напряжению и текущим настройкам.

Таким образом, защита выполняется в основном путём ограничения токового значения. При этом можно применять простую схему для ограничителя источника с использованием двух диодов и резистора. В любом источнике питания всегда существует риск того, что на выходе произойдёт короткое замыкание. Соответственно, в этих условиях необходимо защитить его от повреждений. Существует ряд схем, которые можно применить для предохранения электропитания.

Отличия импульсного блока питания от обычного трансформаторного

Схема трансформаторного стабилизированного источника питания.

Традиционный «трансформаторный» блок питания строится по схеме: трансформатор — выпрямитель с фильтром — стабилизатор выходного напряжения (может отсутствовать). Схема несложна и отработана годами, но у нее есть существенный недостаток – при увеличении мощности опережающими темпами растут габариты и вес.

В первую очередь растут размеры и масса трансформатора. Для повышения тока надо увеличивать сечение обмоток, но главный вклад в массогабаритные характеристики вносит сердечник. Не вдаваясь в физические подробности, можно отметить, что эту проблему можно обойти, увеличив частоту, на которой происходит трансформация. Чем выше частота, тем меньшим сердечником можно обойтись. Не зря в авиации и кораблестроении используются электросети на частоту 400 Гц. Многие элементы получаются гораздо легче и компактнее. Но в быту негде взять повышенную частоту. 50 Гц в розетке – все, что доступно потребителю. Поэтому блоки питания на большие токи строят по другому принципу. В них переменное напряжение сети выпрямляется, а затем из него «нарезаются» импульсы более высокой (до нескольких десятков килогерц) частоты. За счет этого трансформатор получается маленьким и легким без потери мощности. Это главное, чем отличается любой импульсный блок питания от обычного.

Еще один источник повышенных размеров и габаритов – стабилизатор. В традиционных БП применяются линейные стабилизаторы. Они требуют повышенного входного напряжения, а разница между входом и выходом, умноженная на ток нагрузки, бесполезно рассеивается. Это ведет к дополнительному увеличению массы трансформатора, который должен обеспечивать необходимый бесполезный запас по мощности, а также требует больших и тяжелых теплоотводящих радиаторов. В ИИП это делается по другому принципу. Напряжение стабилизируется методом изменения ширины импульсов. Это позволяет повысить КПД и не требует отвода излишнего тепла в таком количестве.

В видео-сравнение линейного и импульсного блоков питания.

https://youtube.com/watch?v=DyqzKAvB66A

К недостаткам импульсников можно отнести усложненную схемотехнику и повышенные требования к надежности элементов. Эти минусы сходят на нет с ростом мощности. Считается, что для выходных токов до 2..3 ампер подходят трансформаторные блоки с линейными стабилизаторами, а чем выше нагрузка, тем ярче начинают проявляться преимущества ИИП. При токах от 10 А обычно о трансформаторных БП речь уже не идет.

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

Лабораторный блок питания ни что иное как высококачественный универсальный источник питания с нормированными и термостабильными характеристиками. Эти устройства имеются на любом предприятии, которое занимается разработкой, изготовлением или ремонтом и/или ремонтом радиоэлектронной аппаратуры.

Используют их во время проверки и/или калибровки различных приборов. Кроме того они необходимы в тех случаях, когда нужно с высокой точностью подать питающее напряжение и ток на радиотехническое устройство.

Как правило, лабораторные блоки питания оснащаются всевозможными устройствами защиты (перегрузка, защита от короткого замыкания и пр.) и органами регулировки выходных параметров (напряжение и ток).

Лабораторные блоки оснащают также специальными входами для подачи модулирующих сигналов, что позволяет пользователю формировать выходное напряжение и ток произвольной формы.

Серийно выпускаемые лабораторные источники питания могут быть как линейными, так и импульсными.

Линейные.

Линейные лабораторные БП строятся на базе больших низкочастотных трансформаторов, которые понижают сетевое напряжение ~220 В частотой 50 Гц до определенного значения. Частота переменного тока при этом остается без изменений. Затем синусоидальное напряжение выпрямляется, сглаживается емкостными фильтрами и доводится до заданного значения линейным полупроводниковым стабилизатором.

Приборы, работающие по такому принципу обеспечивают требуемое значение выходного напряжения с высокой точностью. Оно отличается стабильностью и отсутствием пульсаций. Однако они имеют ряд недостатков:

• большие габаритные размеры и вес, который может быть больше 20 кг. Из-за этого мощность на нагрузке у таких БП редко превышает 200 Вт.;
• низкий КПД (не более 60%), что обусловлено принципом работы линейного стабилизатора, где все избыточное напряжение преобразуется в тепло;
• наличие высокочастотных помех, проникающих из сети ~220 в, 50 Гц., для устранения которых необходим сетевой фильтр;
• относительно небольшое время наработки на отказ, вызванное старением электролитических конденсаторов.

Импульсные.

В основу работы импульсных лабораторных блоков питания положен принцип заряда сглаживающих конденсаторов импульсным током. Он образуется в момент подключения/отключения индуктивного элемента. Переключение происходит под действием специально оптимизированных транзисторов, а выходное напряжение регулируется путем изменения глубины широтно импульсной модуляции (ШИМ).

Основные преимущества импульсных лабораторных источников обеспечиваются за счет:

• плавного изменения глубины ШИМ, что в свою очередь, позволяет закачивать в сглаживающие конденсаторы такое количество энергии, которое соизмеримо с энергопотреблением нагрузки БП. При этом КПД блока питания может достигать 90 и более процентов;
• высокочастотной составляющей, которая дает возможность использования сглаживающих конденсаторов значительно небольшой емкости.

За счет этого габаритные размеры корпуса невелики. Кроме того, за счет более высокого КПД значительно уменьшается выделение тепла и улучшается температурный режим работы источника питания.

Существенным недостатком импульсных лабораторных блоков, несколько ограничивающих их применение являются:

• высокочастотные пульсации на выходе, которые достаточно тяжело отфильтровать;
• радиочастотные наводки и их гармоники, вызванные периодическими токовыми импульсами.

При работе с радиочастотными схемами импульсные блоки питания необходимо располагать на максимальном расстоянии от них или использовать трансформаторные схемотехнические решения.

Основным техническим параметром лабораторных источников электро энергии является мощность. Здесь существует такое подразделение:

• стандартные, мощностью до 700 Вт. Их максимальный вес не превышает 15 кг.;
• большой мощности.

Стандартные исполнения могут быть как трансформаторными, так и импульсными. Предназначены они для работы с напряжениями в диапазоне от 15 до 150 В. При этом максимальный ток ограничивается величиной порядка 25 А. Как правило, они имеют от одного до трех каналов, из которых два являются регулируемыми.

Защита схем от переполюсовки питания с помощью N-канального MOSFET

n-канальный MOSFET + стабилитрон на 7.2…15V + резистор в пару десятков килоом = БЕЗОПАСНОСТЬ

Read in English]

Задачка-то, вроде, тривиальная. Да и зачем кому-либо вообще может понадобиться защищать какие-бы то ни было электронные изделия от переполюсовки источника питания?

Увы, у коварного случая найдётся тысяча и один способ подсунуть вместо плюса минус на устройство, которое ты много дней собирал и отлаживал, и оно вот только что заработало.

Приведу лишь несколько примеров потенциальных убийц электронных макеток, да и готовых изделий тоже:

• Универсальные источники питания с их универсальными штеккерами, которые можно подключить как с плюсом на внутреннем контакте, так и с минусом.
• Маленькие блоки питания (такие коробочки на сетевой вилке) — они ведь все выпускаются с плюсом на центральном контакте, разве нет? НЕТ!
• Любой тип разъёма для подачи питания без жёсткого механического «ключа». К примеру удобные и дешёвые компьютерные «джамперы» с шагом 2.54мм. Или зажимы «под винт».
• Как вам такой сценарий: позавчера под рукой были только чёрные и синие провода. Сегодня был уверен, что «минус» — это синий провод. Чпок — вот и ошибочка. Сначала-то хотел использовать чёрный и красный.
• Да просто если уж день на задался — перепутать пару проводов, или воткнуть их наоборот просто потому, что плату держал кверхтормашками…

Всегда найдутся человеки (я знаком как минимум с двумя такими перцами), которые глядя прямо в глаза заявят жёстко и безапелляционно, что уж они то никогда не совершат такой глупости, как переполюсовка источника питания! Бог им судья. Может, после того, как сами соберут и отладят несколько оригинальных конструкций собственной разработки — поумнеют. А пока я спорить не буду. Просто расскажу, что использую сам.

Истории из жизни

Я ещё совсем молоденький был, когда пришлось мне перепаивать 25 корпусов из 27. Хорошо ещё это были старые добрые DIP микросхемы.
С тех самых пор я почти всегда ставлю защитный диодик рядом с разъёмом питания.

Кстати, тема защиты от неверной полярности питания актуальна не только на этапе макетирования.
Совсем недавно мне довелось стать свидетелем героических усилий, предпринимаемых моим другом по восстановлению гигантского лазерного резака.

Причиной поломки был горе-техник, перепутавший провода питания сенсора/стабилизатора вертикального перемещения режущей головки. На удивление сама схемка, похоже, выжила (была-таки защищена диодом в параллель).

Зато выгорело всё напрочь после: усилители, какая-то логика, контроль сервоприводов…

Защитный диод последовательно с нагрузкой

Это, пожалуй, самый простой и безопасный вариант защиты нагрузки от переполюсовки источника питания.
Одно только плохо: падение напряжения на диоде. В зависимости от того, какой диод применён, на нём может падать от примерно 0.2В (Шоттки) и до 0.7…1В — на обычных выпрямительных диодах с p-n переходом. Такие потери могут оказаться неприемлимыми в случае батарейного питания или стабилизированного источника питания. Так же, при относительно большых токах потребления, потери мощности на диоде могут быть весьма нежелательными.

Защитный диод параллельно с нагрузкой

При таком варианте защиты нету никаких потерь в нормальном режиме работы.
К сожалению, в случае переполюсовки источник питания рискует надорваться. А если источник питания окажется слишком силён — выгорит сначала диод, а за ним и вся защищаемая им схема.

В своей практике я иногда использовал такой вариант защиты от переполюсовки, особенно когда был уверен, что источник питания имеет защиту от перегрузки по току. Тем не менее однажды я заработал весьма чёткие отпечатки на обожженых пальцах коснувшись радиатора стабилизатора напряжения, который пытался бороться супротив толстенного диода Шоттки.

Работа схемы

Работает схема следующим образом. Например, при токе нагрузки в 3А, на датчике тока выделится напряжение 0,01 х 3 = 0,03В. На выходе усилителя DA1.1 будет напряжение, равное 0,03В х 100 = 3В. Если в данном случае на входе 2 DA1.2 присутствует опорное напряжение выставленное резистором R6, меньше трех вольт, то на выходе компаратора 1 появится напряжение близкое к напряжению питания ОУ, т.е. пять вольт. В результате засветятся светодиод оптрона. Откроется тиристор оптрона и зашунтирует затвор полевого транзистора с его истоком. Транзистор закроется и отключит нагрузку. Вернуть схему в исходное состояние можно кнопкой SB1 или выключением и повторным включением БП.

Недостатком схемы является однополярное питание операционного усилителя, в связи с этим при малых значениях падения напряжения на датчике тока, возникает большая нелинейность коэффициента усиления ОУ DA1.1.

Скачать статью

Вам было интересно? Напишите мне!

Всего Вам доброго!

Сергей Патрушин.

Имеется дома простое зарядное устройство. Обыкновенная зарядка, трансформатор, мост и провода. Облезли защитные пленки на клемах, и как теперь определить кто где! Было решено собрать простейшее устройство для защиты. Скажу что раньше видел нечто похожее, но пришлось самому составлять. Как раз было реле с UPS с 10А контактами.

Схема работает по такому принципу. Когда вы правильно подключаете клеммы к АКБ, то оставшийся заряд в АКБ замыкает реле и начинается зарядка, горит зеленый светодиод. Когда вы перепутали клеммы, загорается красный светодиод, сигнализирующий о том, что подключились не правильно. Простое устройство всего на нескольких детальках

Вот схема защиты от переполюсовки

R1-2 = 510
VD1-2= 1N4148 (Но можно любые) VD3-4 можно исключить
Релюха 12В 10-15А, как говорил ранее снял со сломанного UPS
Светодиоды любые

Печатная плата устройства защиты от переполюсовки:

Подключаем так:
Z+ — плюс зарядного устройства, их там два, какой именно нужен вам, определите сами, поскольку некоторые реле такого типа, замыкают контакты по разному
A+ — плюс АКБ. Сюда подключаем клемму плюса АКБ
G – это минус, его тонким проводом от минуса зарядки кидать

Схема была спаяем за 5 мин, и в работе себя показала достаточно достойно. Желаю удачи с повторением

Обновление.
На смену данной схеме была придумано мной еще более качественная схема защиты, которая помимо всех функций присущей старой схеме, еще умеет определять на сколько жив АКБ. Что избавит вас от таких проблем как сгорание зарядного устройства из-за старых убитых АКБ. Новую мою разработку вы можете посмотреть

Для безопасной, качественной и надежной зарядки любых типов аккумуляторов, рекомендую

С ув. Admin-чек

Вам понравилась эта статья?

Давайте сделаем подарок мастерской. Киньте пару монет на цифровой осциллограф UNI-T UTD2025CL (2 канала х 25 МГц). Осциллограф — это прибор, предназначенный для исследования амплитудных и временны́х параметров электрического сигнала. Стоит он дорого 15 490 руб., я не могу позволите себе такой подарок. Прибор очень нужен. С ним количество новых интересных схем увеличится в разы. Спасибо всем кто поможет.

Любое копирование материала строго запрещено мной ну и авторским правом..
Что бы не потерять эту статью киньте себе ссылку через кнопки справа
А так же все вопросы задаем через форму внизу. Не стесняемся ребята

Ну вот, как и обещал — вторая статья, которая посвящена системе защиты от переполюсовки, которое нашло довольно широкое применение в промышленных и самодельных зарядных устройствах. Данный вариант был выбран как особо простой и может быть повторен даже человеком, который никак не связан с электроникой.

Для реализации такой схемы защиты вам нужен только диод — всего один диод, который будет установлен в прямом направлении на плюсовой шине зарядного устройства.

Такая система на только проста, что для доработки зарядного устройства, его совсем не обязательно разобрать. Для реализации такой идеи мы используем самую главную функцию полупроводникового диода — в прямом направлении диод открыт, если же его подключить в обратном направлении, то он будет заперт.

Следовательно, если вдруг спутать полярность, то ток просто не будет идти, никаких хлопков, нагрева и прочих дымовых эффектов.

Но как мы знаем,
когда напряжение протекает через переход выпрямительного диода, то на выходе последнего будет спад напряжение в районе 0,7 Вольт, именно для того, чтобы спад был минимальным, мы будем использовать диоды ШОТТКИ (с барьером Шоттки) — на нем спад напряжения в районе 0,3-0,4 Вольт.
Единственный недостаток такой защиты заключается в том, что через диод будет течь довольно большой ток, что приводит к нагреву диод.

Для того диод обязательно нужно установить на теплоотвод. Диоды шоттки с больим током можно найти в компьютерных блоках питания. Диоды в указанных блоках из себя представляют трехвыводную диодную сборку, в каждой сборке два диода с общим катодом. Нужно подобрать диоды с током не мене 15 Ампер на каждый диод. В компьютерных блоках могут встречаться диоды с током до 2х30 Ампер.

Для начала нужно установить диод на теплоотвод, затем запараллелить аноды диодов, таким образом, мы соединили параллельно оба диода.

Автор; АКА КАСЬЯН
