О защите от перенапряжения в частных домах (квартирах): схема подключения

Содержание

Источник бесперебойного питания
Что такое перенапряжение и какие негативные последствия оно оказывает.
Советы и рекомендации
- - REXANT 10-6045
Виды скачков напряжения в сети электроснабжения
Как подключить УЗИП в частном доме?
Защитные устройства
Как настроить реле напряжения?
Скачки напряжения в электросети: что делать?
Как правильно защитить бытовую технику
- Реле контроля напряжения
- Стабилизатор напряжения
- ИБП (источник бесперебойного питания)
- Датчик перепадов напряжения
Недостатки реле
Схема электрощита с УЗИП
Ошибки при подключении
Как подключить ОИН-1 в щитке
Перенапряжение в результате коммутации
Порядок установки
Чем отличается реле напряжения от стабилизатора?
Как правильно защитить бытовую технику
- Реле контроля напряжения
- Стабилизатор напряжения
- ИБП (источник бесперебойного питания)
- Датчик перепадов напряжения
Основные причины возникновения скачков напряжения в сети
Как выбрать оптимальную защиту для дома
Почему происходят скачки напряжения в энергетической сети

Источник бесперебойного питания

В ряде случаев, обзаведясь приборами отключения электричества при несоответствии требованиям и параметрам, стоит обдумать и приобретение источника бесперебойного питания, который не позволит отключить важные приборы от работы.

Это прибор, который отличается от названных, хотя в некоторых случаях его путают со стабилизатором напряжения. Если электричество перестает подаваться (в том числе и по причине отключения при срабатывании реле контроля или устройства защитного отключения), или если непогодой оборвутся провода, электричество не поступит в жилище, и ни стабилизатор, ни другие приборы не дадут возможность продолжать пользоваться электричеством. На это способен только ИБП. Он создан для того, чтобы при внезапном отключении тока то или иное устройство могло еще поработать (что даст, например, возможность корректно его выключить или закончить текущий процесс).

Источник бесперебойного питания может обеспечить поступление электричества только на определенное время, на которое он рассчитан. Чем больше времени может обеспечить электричество ИБП, тем мощнее он и тем дороже он стоит. Созданы бесперебойники на основе имеющихся в них аккумуляторов. Они необходимы на производстве, в офисе, где люди работают на компьютерах, дома для возможности выключить компьютер и закончить работу, не потеряв важные данные.

Эти устройства могут объединять в себе стабилизаторы, и помимо основной задачи – обеспечить электричеством при внезапном отключении – отвечают за подачу стабильного напряжения, однако считается, что полноценно заменить стабилизаторы они неспособны.

Что такое перенапряжение и какие негативные последствия оно оказывает.

Современное жилье нельзя представить без сложной домашней техники. Электронные помощники есть в каждой квартире. Большинство из них постоянно подключено в розетки, пребывая в спящем (дежурном) режиме. Но иногда, случается так, что все или какая-то часть электрооборудования в доме, как сговорившись, перестает функционировать. С такой ситуацией, наверное, сталкивались многие, и уж точно все слышали о ней. Так что же произошло? Что привело к выходу из строя сложной и умной техники? Виной этому безобразию – всплеск или длительное изменение напряжения.

Возможно, Вас заинтересует – «Выбор автоматов по сечению кабеля».

Советы и рекомендации

Сделать правильный выбор реле контроля напряжения помогут следующие критерии:

Количество фаз.
Место монтажа.
Скорость реагирования устройства.
Наличие дополнительных функций.
Стоимость РКН.

Важно учесть степень защиты корпуса. Код указывается в виде IPXX, где первая цифра – степень защиты от пыли, а вторая – степень защищенности устройства от влаги

К дополнительным функциям можно отнести присутствие дополнительных реле (контролируют ток или мощность). Далее важно наличие термозащиты, энергопамяти и встроенного Wi-Fi модуля.

REXANT 10-6045

2.50
%
(
3
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Виды скачков напряжения в сети электроснабжения

Трудно выбрать правильную систему защиты от перепадов напряжения, не зная их природу и характер. При этом все они имеют природный или техногенный характер:

Зачастую напряжение в сети становится стабильно низким. Причина – перегрузка устаревшей линии электропередачи (ЛЭП), например, в результате массового подключения электронагревателей или кондиционеров в соответствующий сезон.
В этих же условиях напряжение может оказаться завышенным длительное время при недостаточной нагрузке.
Возможна ситуация, когда при стабильном общем уровне питания в линии электроснабжения появляются импульсы и скачки высокого напряжения. Причиной бывает работа сварочного аппарата, мощного электроинструмента, технологического оборудования или некачественного контакта в ЛЭП.
Довольно неприятной неожиданностью является обрыв нулевого провода в сети 380 В питающей подстанции. В результате различной нагрузки по трем фазам возникает перекос напряжения, то есть на Вашей линии оно окажется слишком низким или завышенным.
Удар молнии в ЛЭП вызывает огромный скачок перенапряжения, что приводит к выходу из строя и бытовой техники, и внутренней проводки зданий, что приводит к пожару.

Как подключить УЗИП в частном доме?

Защитные устройства могут включаться в бытовые электрические сети (с одной фазой и рабочим напряжением 220В) и в токоведущие линии промышленных объектов (три фазы, 380В). Исходя из этого, полная схема подключения УЗИП предусматривает воздействие соответствующего показателя напряжения.

Если роль заземления и нулевого проводника играет общий кабель, то в такой схеме устанавливается простейшее одноблоковое УЗИП. Подключается он следующим образом: фазная жила, подключенная ко входу защитного устройства – выходной кабель, соединенный с общим защитным проводником – защищаемые электроприборы и оборудование.

В соответствии с требованиями современной электротехнической документации нулевой и заземляющий проводники объединяться не должны. Исходя из этого, в новых домах для защиты цепи от скачков напряжения применяется двухмодульный аппарат, имеющий три отдельных клеммы: фаза, нейтраль и заземление.

В таком случае включение устройства в схему производится по другому принципу: фаза и нулевой кабель идут на соответствующие клеммы УЗИП, а затем шлейфом на подсоединенное к линии оборудование. Заземляющий проводник также подключается к своей клемме защитного прибора.

В каждом из описанных случаев чрезмерный ток, возникающий при перенапряжении, уходит в землю по кабелю заземления или общему защитному проводу, не оказывая воздействия на линию и подсоединенное к ней оборудование.

Ответы на вопросы про УЗИП на видео:

https://youtube.com/watch?v=_CnDG2rqB8M

Защитные устройства

Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением разных функций и разной стоимостью.

Сетевой фильтр является самым простым и недорогим средством защиты бытовой техники с небольшой мощностью. Он превосходно справляется с бросками, достигающими 450 В.

Основным элементом защиты сетевика является варистор – полупроводник, способный менять сопротивление в зависимости от возникающего напряжения. Именно этот элемент фильтра возьмет на себя удар при серьезном скачке.

Кроме того, фильтр способен защитить технику от помех высокой частоты. Помимо указанных защитных узлов фильтр оснащен плавким предохранителем, который сработает при коротком замыкании.

В качестве защиты электросети на разных ее уровнях – от перехода с воздушной линии на кабельную до конкретных приборов внутри дома – используют модульные ограничители перенапряжения. Являясь по сути разрядником для защиты от перенапряжений, ограничитель в качестве главного рабочего органа имеет все тот же варистор.

Стабилизатор способен выровнять скачущее напряжение в соответствии с номинальным. Если установить рамки, к примеру, в диапазоне от 200 до 250 В, то качественное устройство будет выдавать необходимые 220 В до тех пор, пока напряжение не выйдет за пределы указанного диапазона. Прибор отключит подачу питания до тех пор, пока напряжение не вернется в заданные границы.

Для сельской местности монтаж стабилизатора иногда является единственным средством повышения напряжения до необходимых значений. Стабилизаторы бывают двух видов:

линейные – к ним можно подключить несколько бытовых приборов;
магистральные – монтируются на входе электрической сети в дом или квартиру.

Источники бесперебойного питания продолжают подачу напряжения к подключенным приборам даже после срабатывания защитной системы или отключения электроэнергии. Время работы будет зависеть от аккумулятора и мощности потребителей.

Зачастую к ним подключают компьютеры с целью избежать потери данных во время внезапного сбоя. Среди современных устройств зарекомендовали себя модели, способные через USB-порт контролировать редактор текстов (например, сохранить файл) в случае возникновения внештатной ситуации.

Устройства защиты от импульсных перенапряжений в отличие от вышеперечисленных средств превосходно справляются с высоким напряжением. На основе таких устройств можно организовать защиту всех внутренних линий электропередачи частного дома.

Импульсы, которые могут возникнуть из-за грозы, превосходят способности этого устройства. Поэтому сфера применения реле защиты от перенапряжения – электрическая сеть внутри дома.

Для защиты частного дома от скачков напряжения устанавливаются специальные устройства, выбор которых велик. Будет лучше, если работу выполнят профессионалы, поскольку в домашних условиях вряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем более провести ее тест в режиме критической ситуации.

Следует также помнить, что все операции с щитком, проводкой и приборами нужно проводить строго при выключенном электропитании.

Как настроить реле напряжения?

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

Зафиксируйте дату и точное время перепада напряжения.
Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
Оплатите услугу по ремонту, сохраните платёжный документ.
Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер. Часто даже способствуют сгоранию техники

Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Недостатки реле

Основной недостаток реле контроля – неспособность выравнивать напряжение. Например, предельные его значения составляют 190-240 В. Если в сети длительно подается напряжение 195 В, то именно оно и будет питать все электроприборы, что, несомненно, скажется на качестве работы видеотехники и накале ламп в осветительной аппаратуре. Такое явление характерно для сельской местности. На долговечность приборов может отразиться и длительная подача напряжения 235 В. Отключение электроэнергии произойдет только при выходе напряжения за предельные значения.

Отсутствие стабилизации напряжения особенно сильно сказывается там, где электрическая сеть далека от идеальной. Нередко его колебания считаются обычным явлением, а это приводит, в частности, к миганию ламп накаливания, что резко снижает их срок службы, влияет на качество освещения и даже на человеческую психику.

Отмечается и другой недостаток. Для обеспечения полной защиты требуется установка, как минимум, двух максимальных реле – минимального и максимального. Схему такого подключения может разработать только человек с соответствующими навыками, а значит, необходимо привлекать специалиста.

Наконец, надежность работы всей бытовой техники в доме существенно зависит от правильности настройки реле контроля. Далеко не всякие скачки напряжения способны существенно повлиять на работу бытовой техники, а вот частое отключение электричества не пройдет незаметно. Пределы лучше устанавливать после консультации со специалистом и с учетом наличия конкретных приборов в доме.

Watch this video on YouTube

Какой стабилизатор напряжения нужен для холодильника

Способы защиты электрической сети квартиры или дома от скачков напряжения

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В?

Что такое реле напряжения и для чего оно нужно в квартире

Как подключить однофазный стабилизатор напряжения на весь дом?

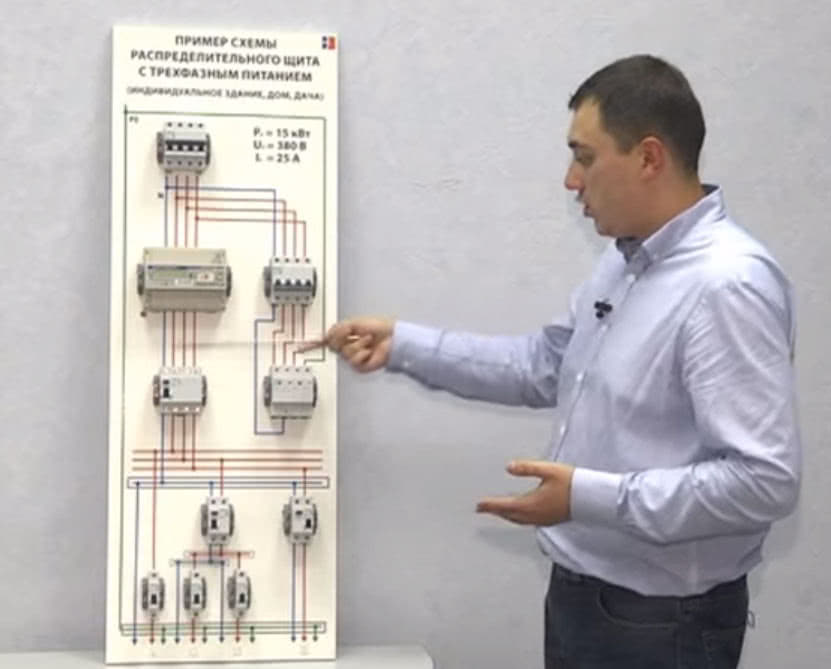

Схема электрощита с УЗИП

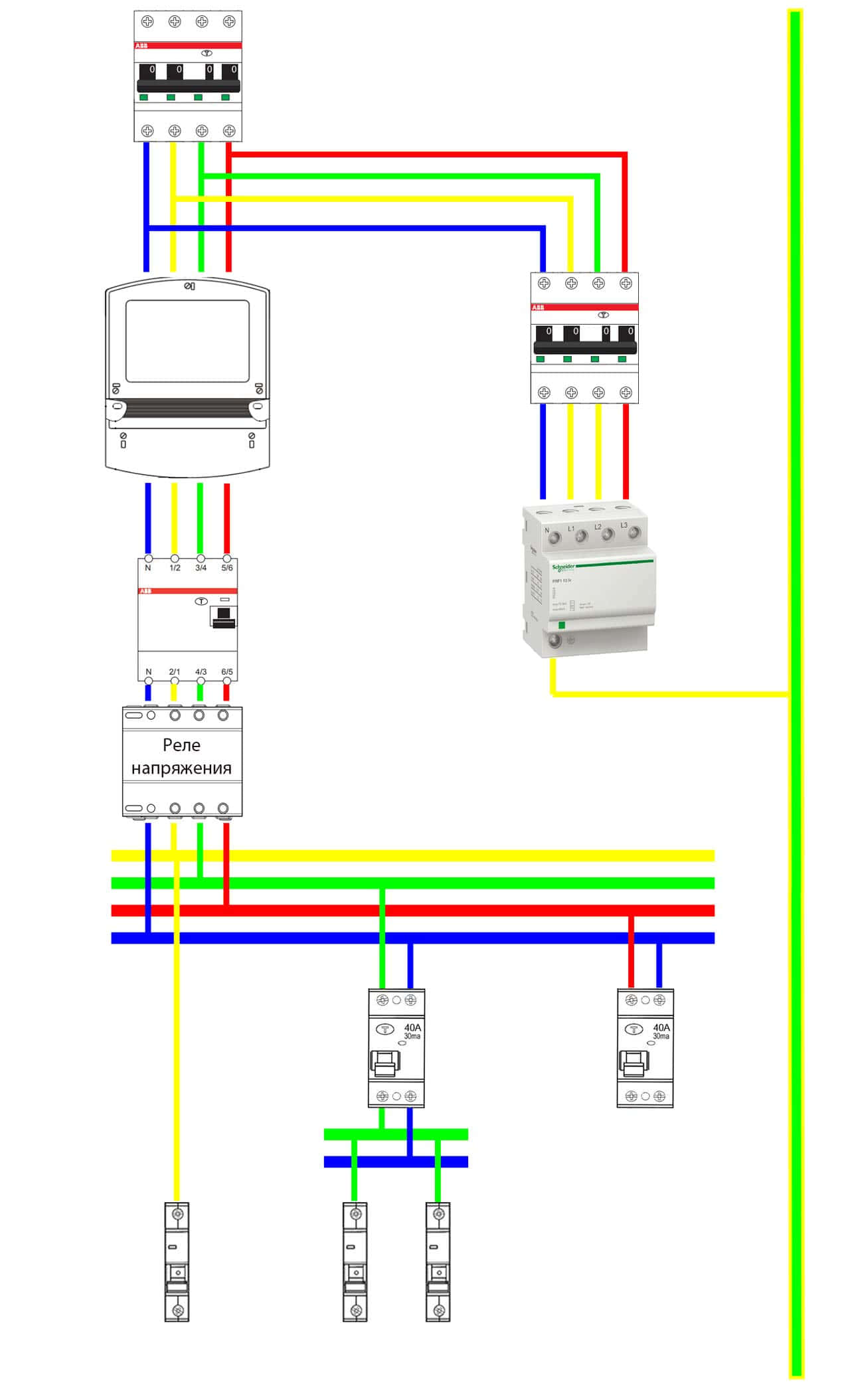

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

реле напряжения УЗМ-51 или аналог

УЗО 100-300мА – защита от пожара

УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки

простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Ошибки при подключении

1. Установка УЗИП в электрощитовую с плохим контуром заземления.

При допущении подобной ошибки можно лишиться не только всех электроприборов, но и самой щитовой при первом попадании молнии, так как от защиты с плохим контуром заземления не будет никакого толку, и соответственно никакой защиты.

2. Неправильно выбранное УЗИП, которое не подходит под используемую систему заземления.

Перед покупкой устройства обязательно узнайте какая система заземления используется в вашем доме, а при покупке тщательно ознакомьтесь с его техдокументацией во избежание ошибок.

3. Использование УЗИП не того класса.

Как уже разбирали выше, есть 3 класса устройств защиты от импульсного перенапряжения. Каждый класс соответствует определенной щитовой, и должен устанавливаться согласно правилам и нормам.

4. Установка УЗИП только одного класса.

Часто бывает недостаточно установки УЗИП одного класса для надежной защиты.

5. Перепутан класс устройства и место его назначения.

Бывает и такое, что приборы класса B ставятся в распределительный щит квартиры, приборы класса С в ВРУ здания, а приборы класса D перед электронной аппаратурой.

Watch this video on YouTube

УЗИП конечно вещь хорошая и нужная, но ее использование в электропитании дома не является обязательным. В случае подключения данного устройства стоит помнить, что оно подбирается индивидуально для каждой системы заземления. Именно по этой причине непосредственно перед покупкой рекомендуется воспользоваться услугами опытного электрика, дабы избежать неприятностей.

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Какие виды систем заземления существуют и что такое защитное заземление?

Как установить дверной электрический звонок — пошаговая инструкция

Что такое реле напряжения и для чего оно нужно в квартире

Что такое варистор, основные технические параметры, для чего используется

Принцип работы и схема подключения теплового реле

Как подключить ОИН-1 в щитке

У этого устройства есть ряд функциональных аналогов от всех популярных производителей электротехники, поэтому и схемы их подключения в принципе аналогичны. В официальной документации схема подключения не слишком очевидна, она представлена в двух вариантах и выглядит следующим образом:

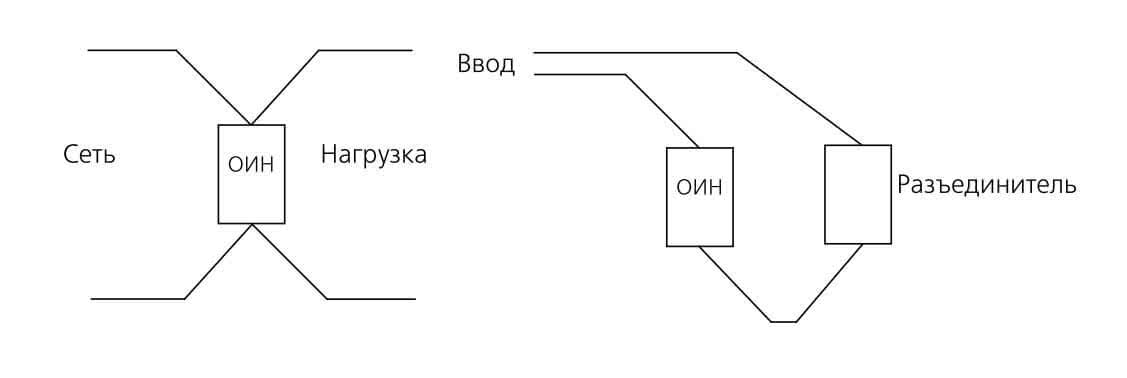

Обратите внимание первый вариант – подключение параллельно защищаемой цепи, а второй – последовательно с разъединителем. То есть в результате срабатывания ограничителя импульсных напряжений разъединитель должен разорвать цепь питания, чтобы избежать возгорания изделия и протекания тока по электрической дуге. Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат

Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть

Но приведенная схема совсем не наглядно и не понятно изображена, и сразу возникает вопрос о том, как правильно установить аппарат. Поэтому ознакомьтесь с несколькими примерами подключения УЗИП в электросеть.

На рисунке ниже изображена типовая схема из условий для подключения 3 фаз. Здесь более наглядно изображено подключение ограничителей напряжения до счётчика. В трёхфазной цепи с системой заземления TN-S или TN-C-S его подключают между фазами, нулём и землёй. Но подключение ОИН-1 после счетчика тоже допустимо как дополнительная ступень защиты.

Монтажная схема на примере подключения в двухпроводной электросети:

И напоследок рассмотрим схемы для четырёх разных схем электроснабжения (1 фаза, 3 фазы, объединённый и разъединённый защитные проводники), которые встречаются наиболее часто:

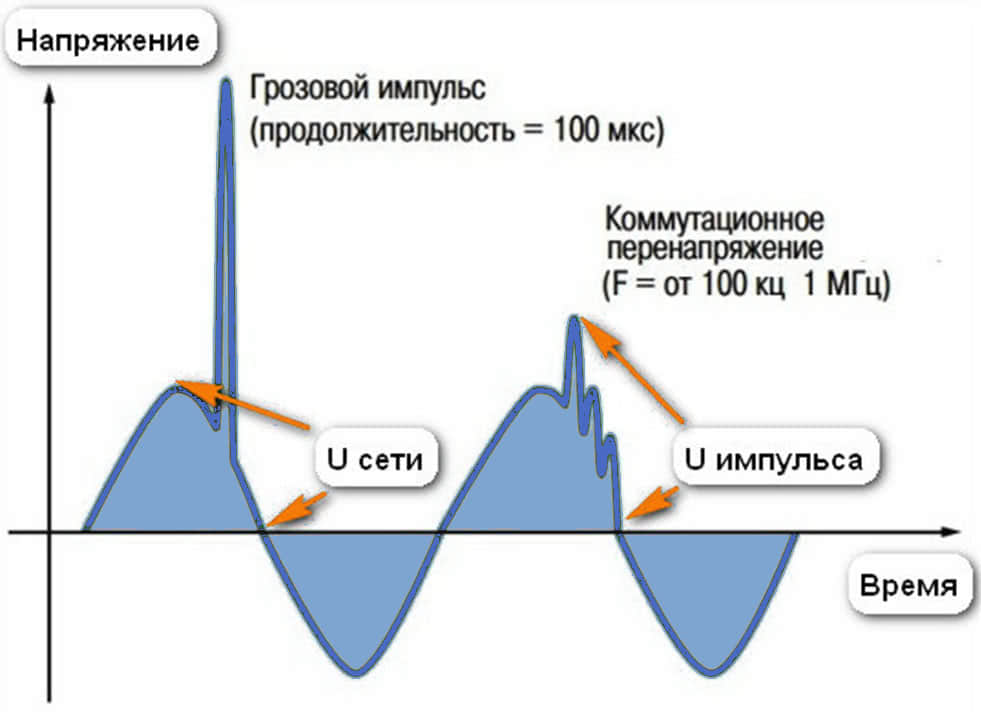

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

Индуктивность нагрузки.
Моментальное значение разности потенциалов при коммутации.

Емкость подключающих электрических кабелей.
Реактивная мощность.

Порядок установки

Монтаж контрольных реле, как правило, производится на ДИН-рейку. Устройства могут отличаться друг от друга по схеме подключения, но, поскольку она нанесена на корпусную часть прибора, проблем с подсоединением РКН обычно не бывает. Подключение вводных контактов к линии следует производить через пускатель.

Схема подключения реле показана на рисунке ниже.

Важно обеспечить хороший контакт на всех соединениях. Скрутки, особенно при подключении кабелей к контактору, делать не следует

Лучше всего для этой цели приобрести специальные наконечники – стоят они совсем недорого.

РКН подключается к трехфазной электросети через провода. Медные кабели диаметром 1,5-2,5 кв. мм вполне подойдут для этой цели.

Наглядно про подключение на видео:

Чем отличается реле напряжения от стабилизатора?

Напоследок хотелось бы объяснить, в чем разница между реле контроля напряжения и стабилизатором напряжения. Оба этих прибора отключают питание при падении или повышении напряжения до критических показателей. Однако в отличие от реле, стабилизатор также может выравнивать напряжение до показателя в 220 В. То есть если в сети будет длительное время напряжение в 180 В, то реле работающее в диапазоне от 170 до 260 В будет передавать такое напряжение приборам, что конечно же может плохо на них сказаться. А стабилизатор при этом выровняет напряжение и подаст на приборы 220 В. В этом и заключается их принципиальная разница.

Однако стабилизатор напряжения стоит гораздо дороже реле, он больше в размерах и шумноват. Если вы живете в многоквартирном доме и напряжение обычно не падает/повышается, достаточно защитить от серьезных скачков установкой реле. Стабилизатор же потребуется для жителей сельской местности, где линия часто сильно проседает.

Передаем опыт домашним мастерам:

Соединяем медный и алюминиевый провода: как правильно?
6 способов найти скрытую проводку под штукатуркой
