Основные этапы работы

Любой велосипед можно превратить в уникальный транспорт, на котором можно не только кататься, но и перевозить различные грузы. Многие багажники, которые в большом количестве находятся на полках магазинов, рассчитаны на транспортировку небольшого по весу и габаритам груза. Выход только один — узнать, как сделать багажник на велосипед своими руками. Просто не будет, но и ничего сверхсложного в этом также нет.

Создание багажника осуществляется в несколько этапов:

Выбор качественного материала, который будет довольно прочным и не создаст сложностей при его сваривании. Алюминий сразу нужно исключить, поскольку процесс его сваривания сложен, требует наличия специального оборудования и навыков работы. Обойтись болтами и заклёпками также не выйдет, поскольку конструкция получится недостаточно надёжной и долговечной. Совсем другое дело — сталь, которая является довольно надёжным материалом и легко поддаётся свариванию.
Определение необходимой высоты будущей конструкции. Ошибочно предполагать, что низкий центр тяжести сделает велосипед устойчивым в гружёном состоянии. На практике оптимальная высота багажника должна совпадать с верхней трубой на раме. Такое расположение обеспечит удобное закрепление длинного груза (удочки, трубы, доски) вдоль велобайка.
Сбор конструкции может осуществляться по-разному в зависимости от её типа и особенностей. Если был использован профиль прямоугольной формы, то понадобятся тиски для его сгибания. При работе с уголками и металлическими трубками необходим сварочный аппарат, при помощи которого из материалов создают простую конструкцию. Изготовление багажника на велосипед может быть совсем простым, если использовать заводскую конструкцию в качестве основы.
Сделанный багажник необходимо закрепить. Процесс закрепления готового изделия на велосипеде требует изготовления специальных элементов, которые упростят этот этап и позволят багажнику хорошо держаться даже в гружёном состоянии

Если вы имеете дело с классическим багажником, то необходимо будет уделить внимание укреплению вертикальных стоек и горизонтальных перекладин. Как показывает практика, если стойки и ушки приварить к консольному контактнику в целях закрепления на конструкции заднего маятника, то конструкция получается более амортизированной, надёжной и долговечной

Все сварочные швы необходимо сгладить при помощи круглого напильника, что сделает конструкцию более аккуратной и облегчит процесс окрашивания.

Надо очень серьезно отнестись к процессу крепления багажника, чтобы он хорошо держался даже в гружёном состоянии

Крепления

Выделяют несколько типов креплений велосипедной корзины. В первую очередь, это позиция. Корзинка на велосипед может крепиться как спереди, перед рулём, так и сзади, за сиденьем. Способы, которыми производится установка, тоже различны, ниже некоторые из них.

Постоянное крепление на руль

Кронштейн крепится на руль и является единым целым с остальной корзиной. Самое недорогое, но и не универсальное крепление.

Быстросъёмное крепление на руль

Кронштейн независимо крепится на руль, а корзина на велосипед закрепляется специальным хомутом или более сложным механизмом. Такие корзины для велосипеда очень удобны для поездок в магазин, так как сами по себе являются сумкой для продуктов.

Постоянное крепление на раму

Корзина в таком исполнении заменяет собой багажник, используя его точки крепления на раме. Максимально удобное и надёжное крепление, но постоянное использование такой корзины – редкий случай.

Съёмное на багажник

Очень редкая конструкция, и, как показывает практика, обычно исполняется своими руками. В данном случае корзина устанавливается на стационарный багажник и может быть снята, когда это будет необходимо. Даже на фирменных моделях крепления не быстросъёмные, так как корзины на велосипед сзади обычно рассчитываются на серьёзную нагрузку, до 15-ти, а иногда даже 40-ка килограммов.

Каким должен быть передний багажник

Выбирая багажник необходимо ориентироваться на личные предпочтения. Отправляясь в поездку, стоит убедиться в надежном креплении конструкции. Такие системы крепятся с помощью болтов.

Для тех, кто финансово независим, можно экспериментировать и достигать цели, основываясь, на собственных ошибках, сравнении вариантов.

Есть вариант получить консультацию опытных велосипедистов или квалифицированных специалистов.

Возможность установки на разные виды велосипедов

Многие велосипеды имеют специальные крепления под багажник, но иногда такие держатели могут отсутствовать.

Рассмотрим варианты креплений:

I вариант. Имеются места крепления к раме и верхним перьям. Соединение проводится в 4-х точках.

II вариант. Есть отверстия в дропауте, нет в перьях. Два вида решения:

багажник крепится в трех точках хомутом к штырю или подседельной трубе. Это снижает жесткость системы;
верх конструкции крепится в 2-х точках хомутом к верхним перьям. Механизм более жесткий.

III вариант. Отсутствие мест соединения. Этот казус можно решить так:

к верхним перьям снизу и удобной точке сверху закрепить хомутами. Конструкция ненадежная. Можно использовать для недлительных поездок.
к нижним перьям и верхним перьям (удобное место) крепим хомутами. Более надежная система.

Двухподвес – сложно установить багажник, который будет, жестко крепится. Здесь больше подойдет консольный тип.

Также можно использовать багажник с креплением на верхние перья задней подвески. Эта конструкция ненадежна в поездках по горной местности.

Монтаж на горный велосипед – идеальное решение, это самостоятельно изготовить кронштейн. Для надежности закрепить хомутами к раме.

По типу рамы различают три вида велосипеда:

двухподвес (горные велосипеды, спортивные);
хардтейл (несколько моделей горных, туристические, гибрид);
ригид (большинство туристических, дорожные).

Для последних 2-х видов подойдут багажники классического типа.

Допустимая грузоподъемность.

Производители выпускают багажники, указывая допустимую нагрузку.

Рассмотрим основные критерии:

Классический. Рассчитан на 20-25 кг. Превышение груза приведет к поломке соединительных элементов (болты и резьбовые отверстия).

Передний. Предназначен для 5-7 кг. Багажник способен выдержать больше веса, но при этом стоит иметь навыки вождения. Если намечается длительная поездка, стоит распределить нагрузку на передний механизм (30%), задний (70%).

Консольный. Предусмотрена нагрузка 10-15 кг. Даже минимальная нагрузка будет оказывать давление на подседельный штырь, трубу рамы и дополнительно собственный вес. Этот нюанс стоит учесть.

Материал изготовления

Для изготовления велобагажников используются несколько материалов.

Разберем все варианты:

Материал	Сервисный предел	Вес	Стоимость	Ремонтопригодность
Сталь	Длительный	~ 1кг, встречаются облегченные виды	Невысокая цена	Пригодны
Алюминий	При правильном уходе, долго	От 500 гр.	Средняя ценовая политика	Не пригоден
Титан	Продолжительно	От 0,5 кг	Дорогие	Нет

Для прогулочных странствий подходит большинство багажников.

Самодельные устройства для перевозки велосипедов на машине

Не секрет, что иногда места, которые считаются красивыми, находятся достаточно далеко от места жительства. Иногда для того, чтобы попасть на желанный участок горного шоссе, велосипедисту приходится преодолевать несколько сотен километров. Конечно, можно воспользоваться складным велосипедом и провезти его в вагоне поезда. Или купить прицеп к легковому автомобилю. Но гораздо лучшим выходом из положения является устройство для перевозки байка на вашем автомобиле. Если он у вас, конечно, есть.

Раньше, в восьмидесятые-девяностые годы, когда на дорогах не было такого количества «иномарок», автовладельцам был доступен, пожалуй, единственный способ перевозки байка – в лежачем состоянии на крыше «жигуленка», при помощи багажника. Иногда удавалось «впихнуть» байк со снятым переднем колесом на заднее сиденье.

Но научно – технический прогресс не стоит на месте. Уже много лет достойное крепление для велосипеда можно купить в спортивных магазинах, иногда – в автомобильных салонах или заказать в интернете.

Питомцы

Отдельным пунктом хочется рассказать об аксессуарах для перевозки животных. Ведь если для детей есть и специальные кресла, дополнительные сиденья и даже прицепы, то о домашних животных заботятся мало.

Раньше светские дамы, прогуливаясь, усаживали своих собачек в велосипедные корзинки, чтобы можно было следить за ними. Со временем производители товаров для животных объединили стандартные кейсы для животных и велосипедный аксессуар, чтобы получилась велосипедная корзина для собак.

Найти такие модели не очень легко. Их единицы и в зоомагазинах, и в спортивных, и проще всего их заказывать через интернет или делать самостоятельно. Обыкновенно такое изделие выглядит как пластиковая съёмная корзинка с дополнительной смягчающей обивкой изнутри и специальной прозрачной крышкой из сетки, которая позволяет закрепить животное и не дать ему выпрыгнуть на скорости. Иногда такое дополнение не требуется, ведь коты и собаки бывают достаточно спокойными, но большинство хозяев не хотят рисковать.

Инструкция

Замечание: прежде чем отправиться за корзиной в магазин, обмерьте свой велосипед. Сделайте несколько замеров, чтобы точно не ошибиться с выбором. Вы можете приобрести корзину любой формы, просто убедитесь в том, что одна её сторона плоская. Тогда вы сможете без труда прикрепить её к рулю.

Зафиксируйте корзину на руле при помощи кабельных хомутиков, но не жёстко, а так, чтобы понимать, где она должна находиться. Оптимальный вариант выглядит следующим образом: верхний край корзины немного возвышается над горизонтальной рулевой трубой, хомутики же закреплены на одинаковом расстоянии от выноса, на тех местах, которые будут обхватывать ремни.

Возьмите маркер и нарисуйте линию под нижним краем хомутной стяжки. По ней вы позже сделаете разрез, через который будет пропущен ремень. Всё то же самое необходимо проделать и с другой стороны.

Прежде чем сделать разрез, приложите ремень к маркерной линии и убедитесь в том, что разрез не окажется слишком узкими или слишком широким.

Возьмите острые ножницы и аккуратно прорежьте отверстия в стенке корзины.

При помощи клея закрепите полоски лозы или прутья вокруг разреза, чтобы предотвратить дальнейшее нарушение структуры плетения.

После того как клей высохнет, пропустите ремни в заготовленные для них отверстия.

Ещё раз убедитесь в соответствии размера щели и ширины ремня.

Если вы используете ремень, сплетённый из полосок кожи, подобный тому, что представлен на фото ниже, вы сможете обойтись без пробивания отверстий. Просто затяните ремень (не слишком туго, иначе вы сломаете прутья корзины) и пропустите язычок пряжки между полосками кожи. Пока что не отрезайте лишнюю часть ремня.

Если же вы имеете дело с цельным ремнём из кожи или винила, дырочки на нужном месте в нём, вероятнее всего, не окажется, так что вам придётся проделать её самостоятельно. Наметьте точку, где она должна находиться, и только затем снимите ремень с руля. Возьмите дырокол для кожи или дрель со сверлом диаметров 5 мм и приготовьте деревянную доску.

Сначала проделайте несколько пробных отверстий в той части ремня, которая потом будет отрезана, чтобы посмотреть, как поведёт себя материал. Если кожа не порвалась и не треснула, приступайте к просверливанию или пробиванию дырочки в обозначенном месте.

Проденьте ремень в прорезь в корзине и застегните его обычным способом.

Перекиньте свободные концы ремней внутрь корзины.

Ещё раз проденьте свободные концы в прорези, чтобы они оказались за задней стенкой корзины.

Нанесите небольшое количество клея на внутреннюю поверхность ремня максимально близко к прорези и отрежьте его лишнюю часть.

Зафиксируйте место склеивания при помощи бельевых прищепок до полного высыхания клея.

Снимите прищепки. Вот что у вас должно получиться в итоге:

Если вы работаете с плетёным ремнём, сразу же свяжите между собой полоски кожи после отрезания лишней части. Для надёжности промажьте их клеем.

Если вам кажется, что корзина закреплена слишком подвижно, вы можете использовать дополнительный ремень. Проделайте прорезь в центре задней стенки или у самого дна корзины. Ремень должен обхватить трубу рулевой колонки.

И, конечно, вы можете украсить корзину по своему вкусу. Помпоны, ремни или бахрома — выбор вариантов декора ограничен лишь вашей фантазией!

Вам тоже нравится делать вещи своими руками? Расскажите нам о ваших достижениях.

Виды конструкций велобагажников

Прогулка на велосипеде может быть экстремальным, велопробег по историческим местам или городская поездка. Багажник станет незаменим в любой поездке.

Такая конструкция имеет два крепления: консольное или жесткое.

Выбирая багажник, стоит учесть несколько моментов:

Ободная или дисковая тормозная система.
Количество отверстий, предназначенных для крепления конструкции.
Предполагаемая нагрузка на багажник.
Прочность и легкость установленного устройства.
Вместительность.
Надежность крепления.
Цельный или разборной.
Защита попадания велосумок в спицы колеса.

Разновидности багажников на велосипед.

Классический (задний) – распространенный тип. Подходит многим моделям велосипедов. Допустимы максимальные нагрузки. Крепление в двух точках: на перья заднего треугольника рамы (в этом случае уменьшается расшатывание) и на саму раму. По внешнему виду, это сварная конструкция с боковыми стойками.

Передний багажник (корзина) – чаще используется на прогулочных велосипедах, а не длительных поездках. Подходит для транспортировки небольших вещей.

Консольный (быстросъемный) – не подходит для перевозки тяжелых грузов (возможна поломка). Это происходит из-за не основательного крепления в одном месте (рама). Преимущество такого багажника в легкой установке.

Tranz—X Disk – багажник для велосипеда с дисковыми тормозами. Левая стойка выполнена в форме дуги.

Tranz—X Tour – идеальный вариант для любителей путешествовать. Мало весит, прочный, надежный. Боковые дуги. Регулируемые стойки позволяют установить фактически на любую модель (24**-28**).

Tranz—X Lite – легковесный алюминиевый (до 500 гр). Подходит для городских поездок, велопоходов с негромоздкими рюкзаками.

Консольного типа Tranz—X – удобно приспособить в полновесных велосипедах, если исключена установка классического багажника.

V образный велобагажник – сложный по конструкции. Надежная сварная конструкция, крепится к раме. Прочность осуществляется за счет одной стойки, установленной вертикально и двух по диагонали (сбоку напоминает V).

О ценах

Но если вы приобретете этот багажник, то окажется, что на крышу его закрепить невозможно, так как он является аксессуаром к дугам Thule (Wing Bar, Aero Bar и другие) и крепится вначале на них. Кроме дуг, нужно приобрести опоры. Стоимость самого дешевого комплекта из 4-х штук для пары дуг составит 82 евро.

Стоимость двух дуг составит в сумме 165 евро.

В целом вся конструкция обойдется почти в 30 тысяч рублей (на начало 2016 года). При этом вы сможете перевезти только один байк.

Если попробовать перевезти велик на фаркопе, то это обойдется еще дороже.

Распространено крепление велосипедов на заднюю дверь автомобиля. Уникальное и удобное крепление той же компании Thule для трех велосипедов, которое подходит для многих марок автомобилей, можно приобрести за 115 евро от производителя.

В розницу такое крепление будет стоить около 12 тысяч рублей.

Как видно, цены на подобные модели достаточно высоки. Они могут даже превышать цену перевозимого велосипеда. В том же случае, если вы сталкиваетесь с подозрительно низкими ценами, (около 2500 – 3000 рублей), то, скорее всего, речь может идти о некомплекте, дефектной модели, модели для непопулярной марки автомобиля.

Не будем обижать отечественного производителя, но качество подобных устройств для перевозки велосипедов оставляет желать лучшего.

Виды конструкции

Идеальной конструкции, которая бы подходила на любой велосипед и для любых грузов, не существует. Но под конкретную задачу выбрать оптимальное решение вполне возможно. Рассмотрим основные виды багажников.

Классический багажник

У таких велобагажников имеется две точки крепления: на раме и на эксцентрике подседельного штыря. Конструкция наиболее сбалансирована: она обеспечивает как удобство использования, так и устойчивость

Важно обратить внимание на такой параметр, как поперечная прочность. Он зависит от толщины и расположения в пространстве стоек багажника. Эти нюансы лучше всего обеспечивают конструкции из алюминия

Эти нюансы лучше всего обеспечивают конструкции из алюминия.

Консольный багажник

Как заявляют производители, консольный багажник для велосипеда выдерживает до 25 кг веса. Но на деле это не всегда так. Из-за ненадежного крепления в одном месте, к трубке под седлом, велик риск деформации и поломки. На каждой кочке багажник будет испытывать большие перегрузки, и выдержит такое раз 5 максимум. Плюсом их является разве что легкий демонтаж: открутить пару болтов можно за считанные минуты. Использовать консольный тип целесообразно, если вес груза составляет не более 8 килограмм или же, если нет возможности закрепить багажник по-другому.

V-образный багажник

Хорошо, когда у багажника имеется не одна стойка, а несколько. Минимальных знаний по физике достаточно, чтобы понять, что такая конструкция обладает высокой прочностью. У V-образного велобагажника одна стойка направлена вертикально, а другая идет под наклоном к хвосту, что сбоку напоминает букву латинского алфавита. Существуют усовершенствованные варианты, когда стойка сзади выгнута, что дает дополнительную опору грузам.

Tranz-X багажники

Отличаются небольшой длиной стоек (не совсем удобно) и низкой ценой. Полезным решением является добавление защиты от попадания в колеса штанов рюкзака. Она находится сзади внизу рамы. Этот вид подойдет для тех, кому не часто приходится путешествовать, и кто не готов переплачивать за лишние функции.

Передний велобагажник

Данный вариант является редкостью среди ассортимента производителей велотоваров. Все-таки грузы спереди от руля будут мешать управлению и затруднять повороты. Но в редких случаях это может даже помочь избежать падения: при въезде на гору вы не опрокинетесь назад. Стоит приобретать такой багажник для коротких выездов по городу, но не в длительное путешествие.

Самодельный багажник

Если вы хотите создать велобагажник с нуля, потому что покупные модели вам чем-то не подходят, то есть один хороший способ. Купите в любом строительном магазине мебельные профили из алюминия. Прикрутите два по бокам болтами, делая отверстия в трубке под сидением и в раме. Снизу закройте пространство таким же профилем, только более коротким. От старого советского багажника можно взять держатель, который также прикручивается болтами по бокам. Так грузы не выпадут при движении. Но помните, что при таком расположении увеличивается нагрузка на заднее колесо, так что берите на всякий случай запасное.

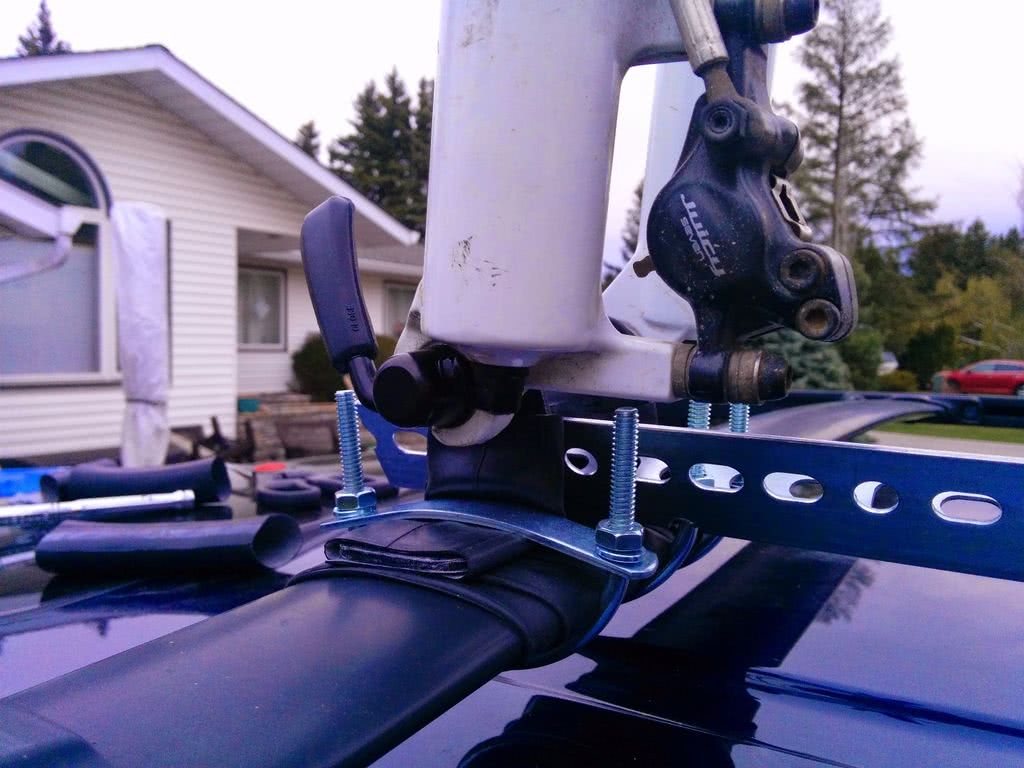

Крепление на крышу

Имеется еще более надежное крепление, но для его изготовления вам потребуется сварочный аппарат. На выходе получится приспособление, практически ничем не отличающееся от покупного. Сборка производится в следующем порядке:

Берется уголок (40 мм.), его отрезают по длине, равной вашему велосипеду. Это будет основа;
К нему приваривается 2 отрезка уголка. Делается это перпендикулярно. В результате, они должны стать на багажник автомобиля;
К уголку, который будет спереди, привариваются проушины;
Берем сгон от трубы, подходящий по диаметру. От него отрезают резьбовые части, после чего разрезают на 2 полуцилиндра;
К одной из половинок приваривают толстую шайбу;
Конструкция собирается в первый раз, при этом, штанги слегка привариваются к трубе с шайбой;
Штанги снимаются, после чего, их соединение с трубой тщательно сваривается. Это крайне важная часть работы. От качества сварки в этом месте зависит надежность крепежа;
К половинкам трубы привариваем «уши». В них просверливают отверстия под болт М8. Это будет основным креплением для велосипеда;
Красим все элементы;
Собираем все вместе. Штанга крепится к основной раме на болтах, которые играют роль оси;
Половинки трубы изнутри обклеиваем резиной;
Примеряем велосипед. Если все собрано правильно, то можно крепление устанавливать на машину.

После установки конструкции, следует ее протестировать. Для этого, устанавливаем на машину велосипед. Он крепится в 2 точках. Рама помещается в трубу и фиксируется. Заднее колесо укрепляем с помощью резинки, предназначенной для крепления багажа.

Выбор типа велобагажника

В зависимости от целей назначения предпочтение отдаётся:

Заднему, классическому типу – универсальному приспособлению для транспортировки грузов. Этот вариант подходит и для крепления детского кресла. Лучше всего установить велобагажник, прикрепив его сверху непосредственно на перья треугольника задней рамы. С приведённым способом крепления практически исключается шаткость багажника при езде.
Переднему велобагажнику, корзине – дополнительному приспособлению для транспортировки маленьких грузов с небольшим весом. Если попытаться перевезти тяжёлую поклажу, управлять велосипедом станет совсем непросто. То же самое можно сказать и о сумках на руле. Мало кто пользуются корзинками спереди. Передний багажник используется преимущественно дальними путешественниками, чей велосипед нуждается в дополнительном приспособлении для размещения всех предметов необходимости. Путь велосипедистов-дальнобойщиков обычно проходит по ровной трассе, что не вызывает никаких затруднений в управлении гружёным велосипедом.
Консольному, быстросъёмному багажнику, на котором перевозятся преимущественно рабочие авоськи с тормозком, документы в папке, фотоаппараты в чехле. Перегрузка консольного контактника приводит к его же раскачиванию при езде. В случае совпадения его раскачивания с частотой велосипедного вероятность риска того, что контактник вскоре отломается, очень высока.

Шаг 6: Проверяем крепление

На данном этапе проведем проверку и подгонку крепежа для велосипеда на автомобиль. Если резьба хомутов слишком сильно выходит из гаек, обрежьте ее.

Укорачивайте болты в следующем порядке: сначала отрежьте их ножовкой по металлу, а затем обработайте края с помощью напильника.

Убедитесь, что вилочное крепление надежно зафиксировано. Заднее колесо нужно закрепить на уголке с помощью ремня или веревки.

Заблокируйте педали велосипеда веревкой, чтобы они не вращались во время поездки.

Убедитесь, что уголок не будет мешать открытию задней двери автомобиля (при наличии ее на вашем автомобиле). Если это не так, то попробуйте сдвинуть уголок немного вперед.

Установка багажника на велосипед

Если вы выбирали багажник, учитывая все особенности вашего велосипеда, то проблем с установкой у вас возникнуть не должно. Единственное, если имеется регулировка по высоте, старайтесь разместить его как можно ниже к земле, чтобы снизить центр массы. Но бывают случаи, что данный аксессуар у вас уже есть, и он немного не подходит к вашему байку. Одним из вариантов может быть отсутствие отверстий в дропауте под крепление велобагажника. В таком случае вам придётся изготовить самодельное крепление для фиксации стоек на верхних перьях заднего треугольника, а сами стойки, в случае необходимости, немного подогнуть. Под данные крепления следует подложить резиновые прокладки, чтобы они не испортили вам лакокрасочное покрытие велосипеда.

Еще один вариант — изготовить переходники под эксцентрик колеса, и прикрутить к ним стойки.

При установке обычного багажника на велосипед с дисковыми тормозами, которые мешают его нормальному расположению, можно своими руками изготовить самодельные проставочные втулки. Затем разгибаем стойки и прикручиваем их основание через втулки к дропауту. Но здесь следует все несколько раз замерить и подумать. Некоторые велобагажники так модернизировать не получится.

Как сделать багажник на велосипед своими руками
