Почему скрипят тормоза на велосипеде? описание причин и их устранение

Виды велосипедных тормозов

Для того, чтобы знать, как правильно настроить тормоза на велосипеде, необходимо уметь разбираться в их конструкции. На сегодняшний день современные велосипеды оснащаются тормозами следующих видов: ободные, барабанные и дисковые. При этом каждый вид тормозных систем подразделяется на подвиды.

Виды велосипедных тормозов

Ободные системы бывают:

• клещевыми;
• кантилеверными;
• гидравлическими;
• типа V-brake.

Тормоза барабанного типа подвидов не имеют, а вот у дисковых имеются следующие разновидности:

• гидравлические;
• механические;
• гибридные.

Под ободными понимают те тормозные системы, в которых торможение колёс велосипеда осуществляется путём зажима обода колеса. В результате скорость вращения понижается вплоть до полной остановки транспортного средства. Ободные тормозные системы являются одними из наиболее распространённых благодаря своей простоте и дешевизне. Они используются на велобайках практически всех типов.

Устройство гидравлического тормоза для велосипеда

Барабанные, или роллерные тормоза, по своему принципу действия очень похожи на те, которые применяют на автомобилях. Здесь тормозные элементы конструкции размещают внутри колес, и они останавливают их движения за счёт прижима к вращающейся части колеса. Так как тормоза данного типа имеют большую массу и являются редко ремонтопригодными в походных условиях, не имеют достаточной прочности, их обычно применяют на велобайках прогулочного типа.

Что касается тормозов дисковой конструкции, то они являются самыми распространёнными на сегодняшний день и их устанавливают, как на машины для новичков, так и на профессиональные велобайки. Устройство их состоит из диска, надёжно закрепленного на втулке колеса, а также на раме или вилке суппорта, гидравлической трубке или тросе. Задача последних – передать усилие, создаваемое кистью велосипедиста при торможении на суппорт. Эта тормозная система не нуждается в постоянной настройке, не боится атмосферных осадков и холодов, имеет продолжительный период эксплуатации.

Устройство дискового тормоза для велосипеда

Чтобы знать, как настроить тормоза на велосипеде правильно, необходимо будет тщательно изучить устройство систем торможения всех типов. При этом некоторые виды велосипедов оснащаются достаточно сложными тормозными системами, и поэтому владельцу велосипеда для того, чтобы иметь представление, например, о том, как настроить гидравлические тормоза на велосипеде, необходимо будет тщательно изучить инструкцию к нему. Стоит прочитать материалы на данную тему, расположенные на специализированных сайтах, посвящённых велоспорту.

РАЗЛИЧИЯ ГИДРАВЛИЧЕСКИХ ТОРМОЗОВ

Рассмотрим, чем отличаются между собой гидравлические тормоза от разных производителей и для разных велосипедов.

ПО ТИПУ ТОРМОЗНОЙ ЖИДКОСТИ

Тормозная жидкость бывает:

Минеральное масло (mineral oil) –наиболее распространенный тип тормозной жидкости. Не опасен для лакокрасочных покрытий и пластмассовых элементов велосипеда, на которые может легко попасть при прокачке тормозной системы. Используют такие бренды, как: Shimano, Magura, Campagnolo, TRP, Formula и другие;

Дот (DOT 5.1, DOT 4.1) – этот тип тормозной жидкости используют в основном бренды Hope и Sram. Имеет иной химический состав и несколько отличается по свойствам от минерального масла. Более едкое вещество. Потому при прокачке тормозной системы, необходимо следить за тем, чтобы дот не попадал на элементы велосипеда. А если попал, то стараться максимально быстро удалять его ветошью с лакокрасочных и пластмассовых элементов велосипеда.

ПО ТИПУ КРЕПЛЕНИЯ КАЛИПЕРА

Калипер крепится к раме или вилке разными стандартами, в зависимости от того, какой из стандартов производитель решил использовать на своих изделиях. Также на крепление влияет место крепления (переднее или заднее колесо) и размер ротора, в зависимости от которого необходимо калипер крепить на определенном расстоянии от центра колеса. Для взаимодействия всех этих стандартов между собой, используются специальные адаптеры крепления (переходники).

И таких стандартов несколько:

1. (PM) – Post Mount – ныне наиболее распространенный стандарт, применяемый на большинстве современных велосипедов;
2. (IS) – International Standart – устаревший вариант крепления. Если где-то и применяется, то это скорее всего будут так называемые Ашанбайки;
3. (FM) – Flat Mount – редкий стандарт, применяемый обычно в шоссейных и циклокросс велосипедах.

ПО ТИПУ КРЕПЛЕНИЯ РОТОРА

Существует несколько стандартов крепления ротора к втулке колеса велосипеда. Хоть роторы и не являются элементом гидравлического тормоза, но без них никуда и при выборе тормозов, скорее всего, вы столкнетесь и с этим вопросом:

1. Центрлок (Centerlock) – стандарт бренда Shimano. При этом Shimano выпускает, как втулки, так и роторы под 6 отверстий;
2. Шесть отверстий (6-hole) – стандарт бренда Sram. При этом Sram выпускает, как втулки, так и роторы под центрлок;
3. 4,5 отверстий. Крайне редкий вариант, но существуют и такие.

У меня всё тормозит отлично, надо ли обслуживать?

Бытует мнение, что обслуживание тормозов включает в себя только своевременную замену колодок. Как мы выяснили выше, замены требуют не только колодки, но и тормозная жидкость, желательно – раз в год или два, в зависимости от интенсивности использования.

На первый план выходит попадание воздуха и жидкости в тормозную систему. Со временем тормозная ручка начинает проваливаться до грипсы, эффективность торможения снижается и необходима прокачка тормозов. По мере использования тормозов может понадобиться сервисное обслуживание ручек и калипера – либо полная перебора система, либо переборка с частичной заменой резинок и сальников.

Четыре совета по уходу за тормозами:

• Старайтесь не загрязнять тормозную систему. Будьте осторожны со смазкой цепи – желательно не использовать мазку-спрей и очиститель цепи в виде спрея, так как попавшее на ротор или в калипер масло или чистящие средства на жирной основе выводят тормоза из строя. При мытье велосипеда старайтесь не сбивать грязь с велосипеда и цепи в сторону ротора.
• Прочищайте ротор чистящим средством для тормозов. Специальные средства на основе растворителя убирают загрязнения и масляные частицы с колодок и роторов, что повышает эффективность работы тормозов.
• Проверяйте затяжку болтов или крепление center-lock роторов. При некачественной затяжке ротор начинает «гулять», вызывая вибрации и снижая эффективность тормозов, что может привести к аварии.
• Инспектируйте гидролинии и механизмы на наличие течей. Износ никто не исключал – вполне вероятно, что со временем резинки могут задубеть, прийти в негодность и гидравлическая жидкость станет подтекать. Ранняя диагностика позволяет решить проблему с наименьшими потерями, тогда как езда с течью может вывести из строя поршни и прочие детали.

Конструкция заднего тормоза велосипеда

Ножные тормоза велосипеда называются «барабанными», их устройство достаточно простое. Теоретически они могут быть и ручными, но в наши дни ручной барабанный тормоз – редкость.

Механизм барабанного тормоза располагается в задней втулке колеса. При торможении колодки распираются и останавливают вращение колеса. Как видите, и схема, и принцип работы этого заднего тормоза велосипеда элементарны.

Плюсы:

• простота обслуживания;
• устройство ножного тормоза велосипеда защищает его от грязи и пыли;
• хорошие модуляция и эффективность торможения.

Минусы:

• не подлежат ремонту в полевых условиях;
• маленький запас прочности при использовании в жестких условиях.

Подводя итоги, можно смело утверждать, что однозначного ответа на вопрос, какое устройство тормозов на велосипеде лучше, просто не существует. Что подойдет вам больше, ножной (задний) тормоз или дисковая схема, во многом зависит от привычки, условий использования и тонкостей настройки.

Только опыт поможет вам найти свое оптимальное решение, а универсальный совет может быть только один: регулярно проверяйте состояние тормозов вашего велосипеда. Не верьте, что тормоза придумали трусы. Их создатели – умные, ответственные, осторожные люди, которые планируют жить долго и счастливо.

Как установить гидравлические тормоза на велосипед

Для монтажа тормоза заднего гидравлического, отсоединяют гидролинию, которую нужно продеть в крепление. Крепится она к раме просто. Также необходимо снять колодки, которые можно испачкать пролившейся во время работ с тормозной жидкостью.

Сняв диски и колодки с велосипеда, их убирают на время подальше от байка. После этого, отсоединяют гидролинию, которую необходимо продеть через раму, закрепив на ней, и начинают прокачку.

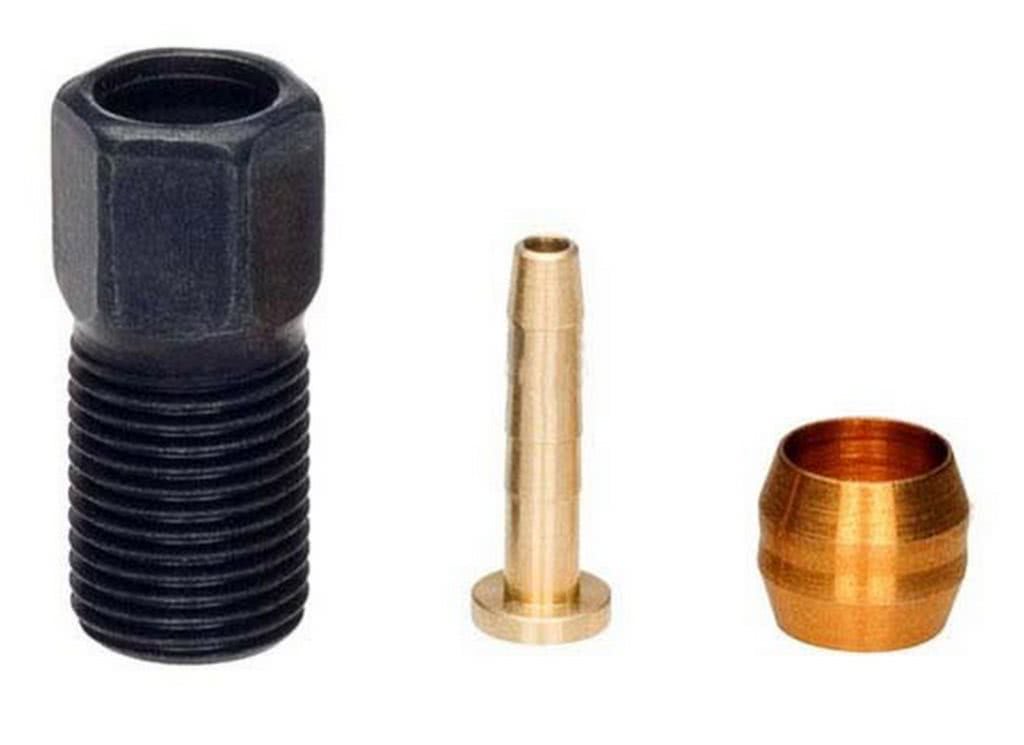

Компрессионный фитинг латунный с гайкой и кулачок

Гидравлический шланг отсоединяют от дисков и колодок, которые нужно убрать из рабочей зоны, чтобы не загрязнились детали тормозной жидкостью, вытекающей из отсоединенной трубки. Внимательно посмотрев трубку, обнаруживается кулачок и фитинг компрессионный. Первый необходим, чтобы гидравлический шланг, изготовленный из пластика, не деформировался при сильном нагревании и не мог выпасть из кулачка. Нужны эти элементы, чтобы на месте при нагревании удерживать гидравлический шланг.

Далее отрезают зажим, без которого не получится его пропустить сквозь крепления. Это выполняют, пользуясь специальным инструментом – резаком, который легко режет, обеспечивая ровный разрез. При отсутствии такового, уются ножом или лезвием, но аккуратно. Кусачками тоже можно отрезать гидравлический шланг, но они ровного и чистого среза не дадут, а он важен для надевания кулачка и установки фитинга.

Компании, выпускающие вилки, отказывают в гарантии на деталь, если нарушено это правило. От постоянного трения о корону, длинный шланг получает повреждения, поэтому его рекомендуют аккуратно подтянуть. Но, длина оставаться должна такой, чтобы не повреждался гидравлический шланг при поворотах руля велосипеда. Его к креплению протянуть нужно через отверстия в раме велосипеда, а затем, направить к машине, которую присоединяют после этого к раме. Подрезая его, не забывают оставлять петлю, которая вставляется внутрь машины. Запас оставлять рекомендуется 7-20 миллиметров.

После того, как выполнено подрезание, следует установить компрессионный фитинг или оливку, вначале надев гайку, а затем, зажим. Перед выполнением работы, обязательно читают инструкцию от производителя, прилагаемую к дисковым тормозам, т.к. одни зажимы могут быть направленными, другие – с фаской.

После того, как их поставят, вставляют фитинг. Чтобы он сел плотно, пользуются зажимами, помогающими сидеть крепко шлангу и исключающими его повреждение. Фитинг вбивают молотком, а после ставят гайку, смазав ее предварительно, чтобы она встала хорошо на место. Завинчивают гайку вручную. Если гайка остановилась, шланг проталкивают в машину до конца. После этого затягивают ее до требуемого значения, не перетягивая (пользоваться торированным ключом). Осталось прокачать гидравлические тормоза велосипеда.

Почему скрипят тормоза при торможении

Велосипедные тормоза отличаются от автомобильных тем, что хорошо видны, поэтому скрип во время торможения беспокоит владельцев чаще. На байках, как правило, установлены тормоза ви брейковые или дисковые тормоза, различающиеся конструкцией. Поэтому, и причина скрипа может быть разной.

Скрип V-brake тормозов

Причин, вызывающих скрип во время торможения, может быть несколько:

• материал, используемый для производства колодок: скрип может тем сильнее, чем от тверже;
• скрипит обод. Это означает одно из двух – загрязнилась поверхность, к которой колодки прижимаются или же износ стал критическим, требующим немедленной замены детали;
• неправильно по отношению к ободу расположены колодки, т.е. имеют (иногда видимый) перекос. Правильно установлены они, когда параллельны ободу, и прилегают к нему на всей поверхности;
• состояние колодок, т.е., если они отсырели. Поэтому в непогоду скрип сильнее, чем в погоду сухую;
• отсутствует смазка для тормозов. В этом случае, имеет место скрип даже в снятом колесе, что означает необходимость смазывания тросика и тормозного механизма. Для этого используют средство WD-40.

https://youtube.com/watch?v=N-tM0BLW8rA

Видео: Как избавиться от скрипа тормозов?

Как скрип дисковых тормозов зависит от состояния колодок?

Для предотвращения этого необходимо в чистоте содержать оба тормоза – задний и передний. И, особенно, ротор

Важно как его состояние, так и тип стали, из которого ротор сделан: чем материал мягче, тем скрип меньше

Наиболее сильное прижатие обеспечивают металлизированные колодки, являющиеся более жесткими. Они схватывают «намертво», если резко затормозить, издавая не скрип, а писк. Поэтому этот тормоз использовать рекомендуется для горного туризма и поездок по пересеченной местности.

Структура колодок из натурального материала («Organic») напоминает абразив, поэтому износ ротора происходит быстро, что является главным минусом. Чтобы в дороге не было неприятностей, колодки менять нужно часто.

У синтетических колодок, которые «хватают» хуже, износ ротора меньше, а срок службы больше. Еще одной распространенной причиной, приводящей к скрипу тормозов на велосипеде при торможении, являются колодки, не параллельно расположенные к дискам.

Как избавиться от скрипа?

Если появился скрип дисковых тормозов на велосипеде при торможении нужно выполнить действия, оговоренные в инструкции, которая приведена ниже:

• следить за чистотой ободов, т.е. очищать их бензином, растворителем, уайт-спиритом, что поможет растворить «прикипевшую» к ободу резину истершихся колодок и увеличит трение. Если указанные процедуры окажутся неэффективными, а скрип тормозов на велосипеде не исчезнет, нужно зачистить поверхность обода наждачной бумагой мелкозернистой или со средним зерном. Скрип должен исчезнуть;
• своевременно чистить колодки: можно использовать механический способ – скоблить ножом или другим острым предметом, наждачкой;
• контролировать правильность установки колодок относительно ротора;
• следить, чтобы чистым был ротор, к состоянию которого чувствительны дисковые тормоза;
• нужно смазывать в велосипеде все, что крутится. Нужна смазка суппорта тормозов, каретки, колонки рулевой, втулки, цепи, трещотки и т.д.
• Кроме перечисленных советов, чтобы не скрипели тормоза при торможении, важна правильная техника езды:
• чтобы интенсивнее прижимать колодок, т.е. короче тормозить, нужно научиться предугадывать тормозной путь;
• колодки выбирайте те, сделаны которые из качественного материала (касается дисковых и ви брейковских тормозов);
• просушивайте дисковые тормоза. После этого скрепить они станут меньше. С этой целью можно совершить пару экстренных торможений, при которых колодки нагреются, что приведет к испарению воды.

Механические или гидравлические дисковые тормоза

Сравним эти 2 варианта.

Механические дисковые тормоза

Стоимость механической тормозной системы ниже. Тросики, посредством которых передается торможение, достаточно дешевы, в сравнении с гидравликой. Важный момент – высокая ремонтопригодность системы даже в полевых условиях. Регулировать и настраивать механическую систему можно и самостоятельно.

Минус механики в том, что, всякий раз после демонтажа и монтажа колеса нужно заново отрегулировать систему торможения. Также тросики механической системы велобайка нуждаются в периодической смазке. При езде надо постоянно отслеживать отзывчивость тормозной системы велосипеда.

Гидравлические дисковые тормоза

Основное преимущество гидравлики – в предельно мягком и удобном торможении велосипеда (из-за плавного давления жидкостного столба). Гидравлика, по сравнению с механикой, меньше склонна к перегреванию. Кроме того, регулировать эту систему надо значительно реже, чем механические. Однако, настраивать и ремонтировать гидравлику очень сложно. В частности, самостоятельно исправить повреждение гидролинии нельзя никак.

Клещевой, кантилеверный и ножной тормоза

Бок о бок с ви-брейками идут и другие типы ободных тормозов – клещевые и кантилеверые. Их конструкции (по сравнению с v-brake) представлены на фото ниже:

Особенности клещевых тормозов. В рабочем состоянии векторная система испытывает двустороннее сжатие за счет вытягивания троса. На клещах все немного по-другому: при нажатии на тормозную ручку трос тянет вверх только одну дугу. За счет подвижного закрепления одновременно поворачивается вторая дуга (боковая тяга). Как результат – колодки одновременно прижимают колесо. Задние клещи крепятся к специальной перемычке между перьями рамы, либо в отверстие под крыло.

На что ставят. Их можно встретить на дорожных моделях в качестве дополнения к основной барабанной тормозной системе (об этом чуть позже) на любом шоссейном велосипеде и фикс-байках (мини-клещи). Эффективность клещевого тормоза ниже, чем у векторного. Именно поэтому они выбыли из широкой продажи и ставятся лишь на модели гоночного типа.

Особенности ремонта. В общем случае техобслуживание такое же, как и у v-brake. Разница в том, что разбирать всю деталь не нужно – достаточно снять ее с крепления рамы. Подтягивание осуществляется с помощью нижнего винта, через который проходит конец тросика. Расстояние между колодками можно регулировать только натяжением троса – чем оно больше, тем ближе дуги друг к другу.

Справа на рисунке видим кантилевер, или «натяжной тормоз». Особенно органично он ведет себя на заднем колесе – там он и держался долго, пока его не вытеснили v-brake.

Особенности кантилеверов. Полностью открытые, не забиваются грязью, элементарны в обслуживании. По эффективности они уступают векторным – сила торможения и модуляция ниже. Закрепляются на перьях рамы (если говорить о задних) с помощью специальных ушек по аналогии с векторными. Это означает, что на велосипеде с v-brake можно установить кантилеверы и наоборот.

Обслуживание. Натяжение настраивается с помощью двух тросов – ведущего и тягового. Для наглядности:

Расстояние между колодками регулируется при помощи боковых винтов на закрепленных подвижных корпусах.

Где встречаются. Кантилеверы могут быть установлены на любой тип велосипеда, где есть ушки под v-brake – на скоростном дорожнике, МТБ и гибриде. И хотя этот тип тормозов несколько отошел в прошлое, его можно увидеть в свободной продаже.

И, наконец, старый добрый ножной тормоз. Официальное название его – барабанный, а все потому, что тормозные колодки за счет зажимного усилия прикладываются к вращающемуся синхронно с колесом барабану. Механизм встроен в заднюю втулку велосипеда и приводится в действие обратным ходом педалей.

Как происходит торможение:

1. За счет движения педалями назад звездочка принимает фиксированное положение.
2. Колесо не «убегает» благодаря креплению через рычаг к перу рамы.
3. Вал, прокручиваясь, стопорится и заставляет колодки разжиматься, за счет чего они сцепляются с барабаном.
4. При отпускании педалей колодки возвращаются на место. Движение вала звезды вперед не стопорится. Колодки находятся в сложенном состоянии.

Считается, что эффективность тормоза дорожного велосипеда крайне низкая. С этим можно согласиться, но лишь отчасти. Он полностью уступает, скажем, дисковым тормозным системам и отчасти v-brake лишь потому, что векторы ставятся и спереди, и сзади, а барабан – в единственном экземпляре.

Барабаны к обслуживанию вообще неприхотливы и могут работать годами. Единственное, что потребуется, – это периодическая смазка, подтягивание втулки и замена болта тормозного рычага снаружи. А вот починить их будет проблематично – выработка и отсутствие отдельных запчастей в продаже. Проще купить новую аналогичную втулку.

Оценка ножного и барабанного тормоза (в сравнении) по пятибалльной шкале:

Описание

Большинство велосипедистов-новичков, видя перед собой гидравлический или механический дисковый тормоз, не знают, что с ним можно сделать. Вся причина в том, что многими ошибочно кажется, что дисковый тип тормоза устроен намного сложнее, чем традиционный V-brake. Однако это не так – их конструкция не только похожа, но и основана на одних и тех же принципах: силе трения, останавливающей вращения колеса.

Механические

Система такого типа устроена достаточно просто:

• ручка тормоза;
• система регулирования, оснащенная контргайкой;
• система, позволяющая регулировать тормозную ручку;
• трос и его рубашка;
• фиксатор;
• калипер – натяжитель;
• колодка механического тормоза;
• диск.

Тормозную ручку следует устанавливать на руль: правая, традиционно, служит для торможения заднего колеса, а левая – для переднего (в отличие от мотоциклов, в которых наоборот).

Ручку устанавливают при помощи специальных хомутов, именно она является передатчиком усилия от пальцев руки к тормозному диску. Регуляторы помогают изменить силу натяжения троса, контргайка и есть основным инструментом регулировки. Чем сильнее она закручена, тем более натянутым является трос и тем чувствительнее, соответственно, вся тормозная система.

Говоря простыми словами, механическая система устроена таким образом, что, нажимая на ручку, вы попросту затягиваете трос, который вкручивает калипер и, тем самым, прижимает колодку к диску, который передает торможение на ободной диск колеса.

Конструкция механической системы

По сути, есть два способа регулировки – регулятор тормозной ручки до грипсы и сама контргайка, которая способна натягивать и послаблять трос.

Почему скрипят дисковые тормоза и как это исправить

Гидравлические

Для тех, кто боится гидравлики, предполагая, что конструкция ее очень сложна и заимствована из автомобилей и мотоциклов, сразу сообщаем – гидравлика практически ничем не отличается от дисковой механики, это попросту чуть более усовершенствованная конструкция. Между ручкой и ободом теперь располагается не трос, а шланг со специальной тормозной жидкостью (либо DOT4, либо минеральные жидкости).

Конструкция не менее простая:

• тормозная ручка;
• резервуар с тормозной жидкостью, цилиндр, поршень;
• гидравлическая линия;
• колодки;
• диск.

Мастер-цилиндр – главный компонент, отличающий изделие от механики. Он устроен довольно просто – резервуар с плотной крышкой, внутри которого находится жидкость, поршень, создающий давление и отправляющий жидкость по гидролинии и пружина, возвращающая жидкость и ручку обратно.

Конструкция гидравлики

Торможение падением

Как ни странно, такой метод тоже существует. Естественно, применять его надо только в экстренных ситуациях. Но к ним надо быть готовым и по возможности выйти без последствий из таких ситуаций. Если же остановить велосипед для предотвращения аварийной ситуации по-другому нельзя, то лучше всего применить контролируемое падение набок.

В момент  перелёта через руль существует довольно большая вероятность получить травмы головы, позвоночника, шеи. При соскакивании с велосипеда назад, когда велосипед как бы выпрыгивает из-под велосипедиста вперёд возникает вероятность травмировать спину, копчик.

Падение назад может даже привести к летальному исходу при ударе затылком об асфальт. Так что падение набок для остановки велосипеда является самым безопасным методом. Для того что бы осуществить такой манёвр необходимо заблокировать заднее колесо и завалить велосипед на сторону в которую планируется падение.

Наиболее опасны падения через руль, когда могут повреждены черепная коробка , позвоночник и шея. Немногим лучше и падения назад, когда байк как бы «выскакивает» из-под седока вперёд. Тогда можно ушибить спину, повредить копчик или просто расстаться с жизнью от удара затылком о землю.

Наиболее безопасны контролируемые падения набок. Удобнее всего это делать на скользком или сыпучем грунте, если же место для падения изобилует корнями, камнями, а падать надо, то лучше всего это сделать следующим образом. Необходимо максимально переместиться назад, максимально выжать задний тормоз и оттолкнуться от велосипеда руками и ногами в наиболее безопасный момент.

Естественно, что отрабатывать данные действия, лучше всего заблаговременно, не дожидаясь критических ситуаций. Для проведения тренировок лучше всего подойдёт зимний сезон, во время которого умение ездить по льду само по себе требует от велосипедиста необходимости уметь сохранять баланс на велосипеде.

Для проведения тренировок необходимо подобрать небольшую площадку, вокруг которой есть сугробы. На скользком покрытии можно репетировать падения вбок, а мягкие сугробы позволяют смягчить удары.

Скрипят тормоза. Профилактика

Читай также: Вот это тормоза: компания BluBrake разработала АБС для велосипедов

После того, как вы установили новые тормоза или только что приобрели велосипед в магазине, следует тщательно протереть все тормозные элементы. После этого нужно провести их «притирку»: разгоняться и тормозить, разгоняться и тормозить… В результате жидкость, влага и прочие частицы равномерно распределятся по рабочей поверхности диска или велообода и со временем сотрутся / исчезнут.

Важно: для предотвращения износа покрышки велосипеда, данную процедуру следует выполнять на грунтовом покрытии (чтобы не стереть резину об асфальт).

Обращайте внимание на обработку велосипеда химическими элементами. Велосипедную цепь рекомендуется смазывать жидким маслом, а не спреем (последний может попадать на задний тормозной диск или обод). При использовании полиролей тщательно устраняйте их остатки и излишки (чистой салфеткой)

Очистка обода или тормозного диска после каждой поездки поможет устранить загрязнение и, соответственно, неприятные звуки при резком замедлении скорости.

Устройство дисковых тормозов велосипеда

Дисковые тормоза предназначены для торможения велосипеда путем преобразования кинетической энергии в тепловую посредством трения колодок о тормозной диск. Как говорилось ранее, дисковые тормоза велосипеда бывают механические и гидравлические. Принцип их действия одинаков, но присутствуют небольшие отличия в конструкции.

Дисковые механические тормоза велосипеда

Дисковая механика представляет из себя следующую конструкцию.

1. Тормозная ручка. Устанавливается на руль (крепится при помощи хомута) велосипеда и предназначена для передачи усилия нажатия руки на тормозные колодки.
2. Регулятор троса с контргайкой. Регулятор троса предназначен для изменения силы натяжения троса дисковых механических тормозов. Контргайка – для фиксации регулятора.
3. Регулятор тормозной ручки. Позволяет регулировать расстояние от тормозной ручки до руля, тем самым дает возможность выставить комфортное положение непосредственно под длину пальцев велосипедиста.
4. Рубашка троса. Служит для защиты троса от повреждений и загрязнений.
5. Трос. Необходим для передачи движения тормозной рукояти на калипер тормозов.
6. Фиксатор троса. Место куда крепится трос и зажимается фиксирующим болтом.
7. Калипер. Механизм, который при натяжении троса приводит в действие тормозные колодки.
8. Тормозные колодки. Представляют собой металлические площадки с нанесенным на них органическим или металлизированным веществом. Вставляются в калипер.
9. Адаптер. Служит своеобразной прослойкой между калипером и рамой велосипеда.
10. Ротор (тормозной диск). Устанавливается на втулку колеса.

Дисковые гидравлические тормоза велосипеда

Дисковая гидравлика очень похожа на механический аналог. Главное отличие, что сила, приложенная к тормозной ручке, передается на колодки не при помощи троса, а благодаря тормозной жидкости DOT4 (на тормозах Avid, Hayes, Helix) или минерального масла (на тормозах Shimano). Далее рассмотрим конструкцию гидравлических дисковых тормозов.

1. Тормозная ручка. Приводит в действие поршень, который давит на тормозную жидкость.
2. Регулятор тормозной ручки. Как и у дисковой механики предназначен для регулировки положения рукояти относительно руля.
3. Мастер-цилиндр. Он состоит из нескольких деталей. Расширительный резервуар с крышкой, служит в качестве хранилища тормозной жидкости. Крышка используется при заполнении и прокачке тормозов. Внутри также находится поршень с манжетой и возвратная пружина.
4. Гидролиния. Представляет собой прочный шланг, который соединяет между собой мастер-цилиндр и калипер.
5. Калипер. Механизм, который при появлении давления в гидролинии приводит в действие поршни, толкающие тормозные колодки.
6. Тормозные колодки. Служат для преобразования силы трения в тепловую энергию, тем самым останавливая велосипед.
7. Адаптер. Деталь, при помощи которой калипер тормозной системы устанавливается на вилку или раму велосипеда.
8. Ротор. Представляет собой перфорированный металлический диск, о который, при нажатии ручки, трутся колодки.

Устройство ободных тормозов велосипеда

Свое название эта группа получила от слова «обод»: именно его сжимают тормозные колодки, замедляя движение. Тормоза приводятся в действие с помощью тросика, протянутого от тормозной ручки. Разновидности:

1. Клещевые тормоза, или «крабики». Распространено мнение, что такое устройство тормозной системы велосипеда скоро потеряет последних поклонников. Но пока что «крабики» нередко устанавливают на шоссейных и простейших горных велосипедах. Схема работы такой тормозной системы велосипеда очень проста: колодки крепятся на дугообразных рычагах и при нажатии на ручку сжимают обод колеса, замедляя скорость его вращения.

Взглянув на список преимуществ и недостатков клещевых тормозов, легко понять, почему они так быстро теряют популярность.

Минусы:

• сомнительная эффективность торможения;
• постоянные перекосы;
• трение колодок об обод без нажатия на ручку тормоза;
• невозможность интегрировать их с большинством амортизационных вилок;
• быстрое загрязнение;
• высокая при таких нелестных характеристиках цена.

Плюсы:

• простота конструкции;
• простота обслуживания.

Подводя итоги, можно сказать, что само устройство этого ручного тормоза велосипеда — причина большинства проблем.

2. Кантилеверные тормоза. Эту систему тормозов велосипеда в наше время можно встретить довольно редко. Кантилеверные тормоза – еще одна схема, уходящая в историю.

Принцип их работы можно описать так: пара рычагов с тормозными колодками фиксируется специальными креплениями к вилке. Нажатием на ручку тормоза эти рычаги притягиваются друг к другу, сжимая обод тормозными колодками.

Минусы:

• посредственная эффективность торможения;
• плохая модуляция.

Плюсы:

• простота обслуживания;
• маленький вес;
• не забиваются грязью.

Сегодня кантилеверные тормоза устанавливаются на детских велосипедах и недорогих моделях. Большой популярностью эта модель пользуется и у поклонников циклокросса.

3. Тормоза типа V-брейк, или «Ви-брейки». Это наиболее распространенный сегодня тип ободных тормозов. По устройству этот передний тормоз велосипеда очень похож на кантилеверный. Принципиальное отличие заключается в способе подвода тросика. Эта небольшая на первый взгляд разница ведет к огромным различиям в характеристиках.

Минусы:

• необходимость профессиональной настройки;
• работоспособность системы нужно проверять перед каждой поездкой.

Плюсы:

• надежность конструкции;
• приемлемая эффективность торможения и модуляция.

4. Гидравлические ободные тормоза. Как устроены гидравлические тормоза на велосипеде, проще понять поклонникам мотоспорта, ведь здесь применяются те же принципы гидравлики:

• Тормозное усилие создается в главном цилиндре.
• При нажатии на ручку давление по трубке передается на тормозные цилиндры, крепящиеся на вилке.
• Под воздействием давления цилиндры выталкивают тормозные колодки, заставляя их сжимать обод.

Минусы:

• большой вес;
• сложность обслуживания (невозможность ремонта непрофессионалом);
• плохая ремонтопригодность вне мастерской;
• посредственная модуляция.

Из плюсов — очень высокая эффективность торможения.

Такое специфическое соотношение преимуществ и недостатков привело к тому, что такое устройство тормозов велосипеда востребовано только в триале.

Похожие записи:

Самодельная кабина на минитрактор своими руками Инструкция по утеплению стен с внутренней стороны Вертушка от кротов на участке своими руками Diy: формочка для конфет или льда своими руками Всё о устройстве и конструкции вальмовой крыши + вентиляция мансарды и чердака четырехскатной кровли Сеянный грунт: инструкция по выбору и использованию
