Альтернатива блокам питания для шуруповерта 12в и 18в. замена своими руками

Что понадобится для переделки шуруповерта

На подготовительном этапе рекомендуем заранее собрать все необходимые инструменты и принадлежности, чтобы в дальнейшем не отвлекаться от работы. Вам понадобятся:

1. Мягкий многожильный кабель для подключения самодельного БП.
2. Старый АКБ.
3. Штатное зарядное устройство от шуруповерта.
4. Изолента для защиты от короткого замыкания и поражения электротоком в местах соединения кабеля с контактами.
5. Паяльник и оловянный припой для подключения провода к блоку питания.
6. Кислота.
7. Диод, который будет прекращать подачу напряжения на аккумулятор в случае его полной зарядки.
8. Понижающий трансформатор, преобразующий переменный ток с напряжением 220 вольт в постоянный 12 В. Если используется энергосберегающая лампа или готовый блок питания от персонального компьютера, можно обойтись без трансформатора., так как он уже применяется в их конструкции.

В качестве дополнительной опции можно также использовать светодиод, который будет обеспечивать индикацию работы устройства.

Последовательность работ по изготовлению блока питания

Все работы по монтажу и установке самодельного блока питания должны выполняться в четко определенной последовательности:

1. Демонтируем корпус инструмента и достаем из него накопитель. Чтобы снять крышку, потребуется слегка постучать молотком по детали. Но не переусердствуйте, чтобы не сломать ее, так как потом придется искать сломанный шуруповерт той же модели и извлекать накопитель из него.
2. Отсоединяем кабель блока питания от сетевой вилки и самого устройства.
3. Монтируем подготовленный БП на то место, где располагался блок питания для аккумуляторной батареи. Как уже говорилось выше, новая деталь должна соответствовать по размерам, так как иначе она просто не войдет.
4. Через специальное отверстие в корпусе подводим к блоку питания шнур.
5. Производим пайку, подключая кабель к устройству.
6. Подсоединяем АКБ и проверяем работоспособность блока питания, одновременно производя измерения с помощью мультиметра.
7. Устанавливаем диод, который будет в случае необходимости отсекать подачу напряжения на аккумуляторную батарею.

Если новый блок питания не подходит по размерам к посадочному месту, можно пойти другим путем. С помощью специального инструмента прорезаем отверстие в рукоятке шуруповерта и устанавливаем БП непосредственно в нее. Данную процедуру нужно проводить аккуратно, чтобы не сломать ручку.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

• отпадет необходимость выполнения периодической зарядки;
• не будет падать мощность электроинструмента (крутящий момент) во время работы;
• не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

• отвертки с разными наконечниками;
• отвертки с разными наконечниками;
• плоскогубцы;
• кусачки;
• паяльник с набором для пайки;
• изоляционная лента;
• проводки на перемычки, взятые, например, с многожильного кабеля;
• мультиметр;
• нож.

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

• Крестовая отвертка;
• Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
3. Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
5. Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новую кнопку на место старой;
3. Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
4. Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Читать также: Чертеж хотона своими руками

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта

—кнопка запуска и переключатель реверса. Практика показывает, конкретно они ломаются в большинстве случаев.

Вы, нашему клиенту остается начинается со съема всех дополнительных деталей, что перестает работать функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Изредка для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему можно самостоятельно. О всем все по порядку.

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Одновременно любой из частей управления, интегрированных в блок кнопки, по большому счету не способен работать корректно. Не считая переключателя направления вращения, который почаще представляет из себя но очень многофункциональный блок.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

• блоки питания китайского производства напряжением 24 V;
• БП самостоятельной сборки;
• разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

• выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
• на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
• подают питание на переделанный блок;
• вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

• приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
• надфилем стачивают на нем углы;
• изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

1. Предварительно разбирают приобретенное изделие.
2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Монтаж готового блока питания в корпусе старого аккумулятора

Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:

• Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов.
• Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт).
• Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять.
• Собрать корпус после переделки и установить блок на шуруповерт.

Монтаж готового блока питания в корпусе старого аккумулятора

Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

Варианты источника питания

Любой шуруповерт требует гораздо меньше напряжения, чем выдает обычная розетка. Поэтому для подпитки обязательно понадобится специальный преобразователь, на выходе которого получится необходимый вольтаж. Все источники питания делятся на две большие группы: импульсные и трансформаторные. Рассмотрим каждую из них в отдельности.

Импульсный

Принцип работы импульсных систем заключается в том, что напряжение сначала выпрямляется, а потом преобразуются в специальный импульсный сигнал

При этом важно добиться стабильного напряжения. В этом может помочь трансформаторная обмотка или резисторы

Импульсные источники питания достаточно эффективны и могут быть использованы в разных условиях. При этом они имеют высокий уровень защиты от короткого замыкания и подобных эффектов. Однако по мощности импульсные системы явно проигрывают трансформаторным. К тому же подобные блоки очень капризны к входному напряжению. Если оно ниже установленного, то элемент может попросту не работать.

К минусам также относят сложность ремонтных работ в случае неисправности.

Трансформаторный

Более распространенные блоки питания, которые доказали свою надежность и эффективность во многих сферах. Состоит прибор из понижающего трансформатора и выпрямителя, через который проходит пониженное напряжение. Выпрямители могут быть разными, в зависимости от количества используемых диодов.

Такие элементы просты в изготовлении, дешевы и надежны. Поэтому зачастую именно им отдается предпочтение. Они обеспечивают стабильное напряжение без помех с большой максимальной мощностью. Но есть и несколько недостатков. Главный недостаток заключается в громоздкости, при гораздо меньшем КПД, чем у импульсных источников. Этот факт требует подбирать для шуруповерта блок питания с мощностью большей, чем необходимо инструменту. Так как часть мощностей будет уходить на побочные процессы.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

https://youtube.com/watch?v=1GD6tWtVs_8

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно
рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый
двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее,
не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может
указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна
непосредственно в силе крутящего момента.

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и
подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы
тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это
12 вольт. Итак, если производитель указал мощность например 200 ватт — 200:12=16,6 А — такой ток
потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все
12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут
значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ
различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока
в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно,
что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В
дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это
среднестатистические цифры, применимые к большинству шуруповертов.

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).
2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.
3. Подвести шнур для питания к БП через специальное отверстие в корпусе.
4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

https://youtube.com/watch?v=9gGoaZayCd8

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

• блоки питания китайского производства напряжением 24 V;
• БП самостоятельной сборки;
• разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

• выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;

• на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
• подают питание на переделанный блок;
• вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

• приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
• надфилем стачивают на нем углы;
• изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

1. Предварительно разбирают приобретенное изделие.
2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий.

Последовательность переделки на питание от ЗУ:

• Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети.
• Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы;
• В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой.
• Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
• Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

https://youtube.com/watch?v=x4U8RfiCOQE

Заключение

В статье рассмотрены основные способы, как выполнить переделку питания аккумуляторного шуруповерта в сетевой с минимальным изменением конструкции.

Не рекомендуется использовать блок питания от ноутбука, так как он не сможет выдать необходимый ток для запуска и нормальной работы шуруповерта. Максимальный ток, который может выдать такой блок питания, составляет до 5 А. Более мощных блоков питания не выпускается.

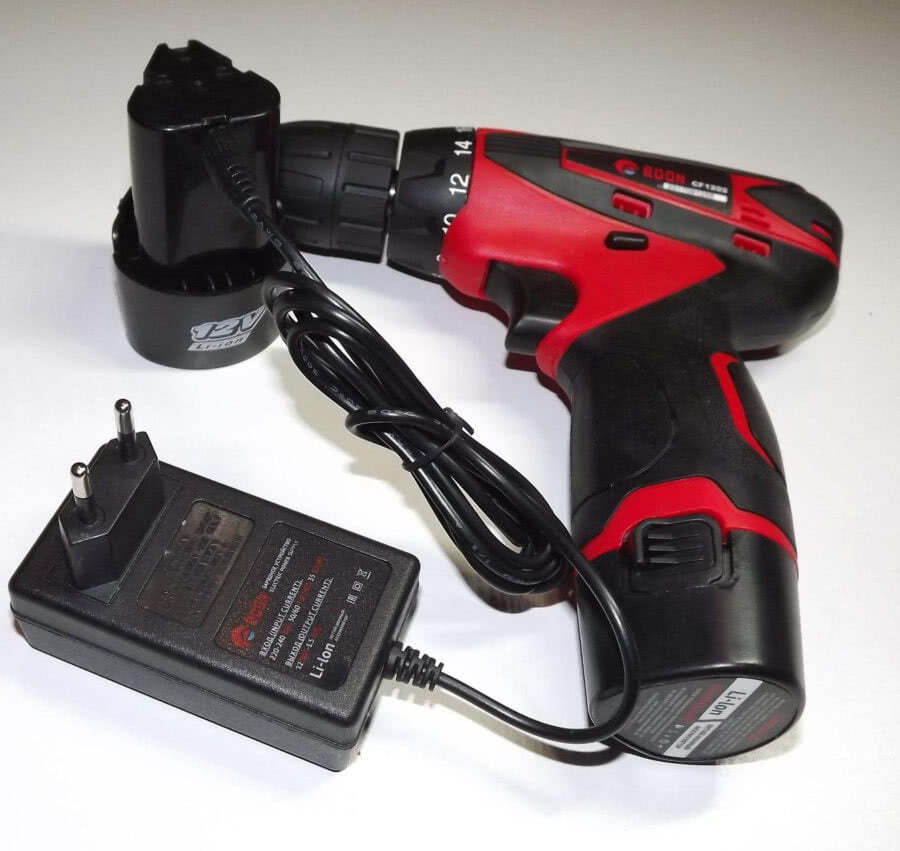

По этой же причине нельзя использовать родное зарядное устройство, идущее в комплекте. Оно рассчитано на ток, необходимый для заряда аккумуляторной батареи.

Следуя рекомендациям, указанным в данной статье, можно вернуть к жизни старый шуруповерт. Проводной инструмент по своим качествам будет не очень сильно отличаться от аккумуляторного, уступая ему лишь в мобильности.

Спасибо, помогло!7Не помогло4

Сейчас читают:

Как переделать шуруповерт на литий ионные аккумуляторы

Как подключить автомагнитолу дома через блок питания

Как сделать блок питания для шуруповерта

Как восстановить аккумулятор шуруповерта своими руками

Как отремонтировать блок питания компьютера своими руками

Похожие записи:

Ремонт оборотов болгарок своими руками Как сделать багажник-палатку на автомобиль своими руками Изготавливаем плоскорез фокина Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
