Приемник на микросхеме cd2003gp своими руками

Частотно-импульсный детектор

Теперь остановимся подробнее на детекторе. Из его названия следует, что частотная модуляция подразумевает изменение частоты несущего сигнала под действием модулирующего сигнала. Продемонстрировать это можно следующим графиком.

Суть частотной модуляции

Для обратной процедуры, то есть выделения аудиосигнала, и используется ЧМ-детектор. Существует много видов частотных детекторов, но особняком среди них стоит так называемый счетный детектор.

Принцип работы счетного детектора достаточно прост для понимания. Частотно-модулированный сигнал пропускают через ограничитель, получая на выходе меандр переменной частоты. После этого по восходящему или нисходящему сигналу генерируют импульс постоянной ширины. Таким образом, из сигнала переменной частоты мы получили импульсы с изменяющимся периодом следования, а так как ширина импульсов постоянна, то коэффициент заполнения тоже меняется. То есть мы получили ШИМ-сигнал. Полученный ШИМ-сигнал интегрируют, что дает на выходе аудиосигнал.

В общем, частотно-импульсный детектор работает точно так же, как ЦАП, на ШИМ-генераторе. Однако у такого детектора есть некоторые ограничения, и это прежде всего частота входного сигнала, которая должна быть ниже 1 МГц (при условии, что отклонение частоты составляет 50 кГц, характерное для широкополосной FM-модуляции), так как на больших частотах начинает падать эффективность детектора. Впрочем, в нашем случае это, наоборот, преимущество.

Интересно отметить, что в отечественной радиолюбительской литературе данный детектор упоминается редко, а ламповых конструкций в рунете и вовсе не сыскать, тогда как в Европе и Австралии эти схемы достаточно популярны. Например, одним из самых известных приемников с частотно-импульсным детектором был Sinclair Micro FM. Да, это тот самый Синклер, который разработал ZX Spectrum.

Принципиальная схема

При неблагоприятных условиях приема длина антенны может быть увеличена до 1… 2 м. Для прослушивания передач можно использовать стереотелефоны с сопротивлением звуковой катушки постоянному току 40…100 0м.

Входной сигнал, выделенный контуром L1C1, настроенным на среднюю частоту УКВ диапазона (69,5 МГц), усиливается апериодическим усилителем на транзисторе VT1 и через конденсатор С5 подается на вход детектора на транзисторах VT2, VT3.

Рис. 1. Схема FM стерео радиоприемника на семи транзисторах.

Выделенный детектором комплексный стереосигнал (КСС) с регулятора громкости R6 через конденсатор С10 поступает на вход усилителя КСС на транзисторах VT4, VT5.

Поднесущая частота КСС восстанавливается контуром L6C11, настроенным на частоту 31,25 кГц. Усилитель КСС охвачен глубокой ООС по постоянному току через резисторы R9, R10 и конденсатор С12.

Благодаря этой связи режим работы по постоянному току усилителя КСС и последующих каскадов, связанных с ним гальванически, устанавливается автоматически. С выхода усилителя КСС поступает на . вход полярного детектора, собранного на германиевых диодах VD1 и VD2.

Поднесущая частота продектированного полярным детектором КСС отфильтровывается конденсаторами С 13 и С14. Эмиттерные повторители на транзисторах VT6 и VT7 согласуют высокое выходное сопротивление полярного детектора с низкоомным сопротивлением стереотелефонов.

Базовые токи транзисторов VT6 и VT7 протекают через диоды полярного детектора, в результате на них возникает небольшое напряжение смещения. Такой режим работы полярного детектора позволяет уменьшить нелинейные искажения при детектировании, а также исключить из схемы полярного детектора переключатель «моно — стерео» при приеме монофонических передач. Функции транзистора VT1 может выполнять любой транзистор серии ГТ311.

Та2003 схема включения более

В процессе работы проводился анализ схемы электрической принципиальной, моделирование схемы и разработка топологии на ПК. В результате проведенной работы проведено восстановление схемы электрической принципиальной ИМС TA, выполнен анализ схемы электрической принципиальной, разработана физическая структура кристалла, технологический маршрут изготовления и топология ИМС. Основные конструктивные и технико-эксплуатационные характеристики: напряжение питания — В, число элементов электрической принципиальной схемы — в том числе транзисторов, резисторов, 30 конденсаторов, 20 диодов, размеры кристалла ИМС – 1,4 x 1,4 мм.

• http://www.mastervintik.ru/prostoj-priyomnik-na-cd2003gb-gp/
• https://all-audio.pro/c11/opisaniya/ta2003-shema-vklyucheniya.php

П О П У Л Я Р Н О Е:

</center>

Делитель для частотомера на 64/1000.

Данный делитель частоты на U813BS (U664B) можно использовать для частотомера. Его частотный диапазон от 80 до 1000МГц. Чуствительность около 10 mV. Подробнее…

Безопасная эксплуатация и техобслуживание радиостанций</li>

Безопасная и эффективная эксплуатация радиостанций

На примере радиостанции Моторола, в статье ниже, приведены сведения и указания по безопасной и эффективной эксплуатации радиостанций.

А также приведены процедуры технического обслуживания радиостанций.

Подробнее…

Ремонтируем радиостанцию MOTOROLA GP300.</li>

Наиболее характерной, часто повторяющейся неисправностью радиостанций этого типа яв­ляется излом пружинных контактов аккумуляторного отсека, ремонт которых целесообразно про­изводить напайкой более мощных аналогов отечественного производства.

Подробнее…

</ul><center>

— н а в и г а т о р —

« позже Как быстро и просто самому отремонтировать радиоаппаратуру?Всё про автоматическую коробку передач раньше » </center><left>Популярность: 10 182 просм.</left><center>

</center> Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.

By seregin-pro , December 18, in Дайте схему! У меня есть микросхема TAP но нет принципиальной схемы. Кто собирал на ней приёмник прошу писать на seregin-pro ya. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:Прайс-листы, цены:Обсуждения, статьи, мануалы:

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Музыкальный звонок на микросхеме УМС8-08. …

https://youtube.com/watch?v=MDoBfnJfio8

Супергетеродин

Супергетеродинный приемник, в отличие от приемника прямого усиления, предполагает преобразование принимаемого сигнала в промежуточную частоту, на которой выполняется селекция. Такое решение позволяет сократить количество перестраиваемых элементов, что значительно облегчает задачу.

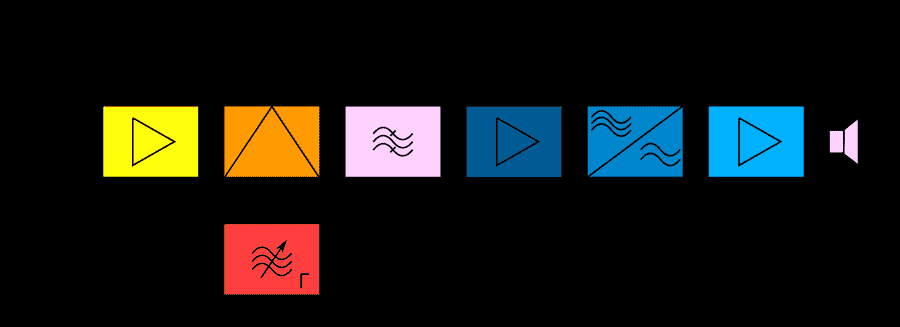

Блок-схема типичного гетеродинного приемника

На схеме хорошо видно, что принимаемый сигнал усиливается и поступает в смеситель, туда же подается выход с гетеродина (вспомогательного генератора). В результате сигнал смесителя содержит биения, частота которых равна разности принимаемого сигнала и сигнала гетеродина. Из смесителя поток попадает в полосовой фильтр, который выделяет сигнал промежуточной частоты.

Именно в этом месте выполняется селекция. Далее промежуточная частота усиливается и поступает в детектор, выделяющий аудиосигнал. Последний преобразовывается УНЧ и подается на динамик или наушники. Схема в целом достаточно сложная, но зато она выигрывает с точки зрения стабильности работы.

Можно ли в этой схеме что-нибудь упростить? Да, можно! Если сделать промежуточную частоту достаточно низкой (~200 кГц), то полосовой фильтр можно заменить фильтром низких частот, что существенно упрощает конструкцию (собственно, так работает микросхема К174ХА34). А еще упростить схему можно? Конечно! Можно совместить смеситель с гетеродином, подобные приемники еще называют автодинами.

Простой приёмник на CD2003GB/GP

Вход Регистрация. Вопросы Без ответов Теги Пользователи Задать вопрос. Сайт «Электронщики» — скорая помощь для радиолюбителей. Здесь вы можете задавать вопросы и получать на них ответы от других пользователей. Грамотно отвечайте, голосуйте, задавайте вопросы и т. Радио на ТА Ваш комментарий к вопросу: Напишите мне, если после меня будет добавлен комментарий: Напишите мне, если после меня добавят комментарий Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений. Чтобы избежать проверки в будущем, пожалуйста войдите или зарегистрируйтесь.

Соответствующие упрощенные электрические принципиальные схемы Полная электрическая принципиальная схема ИМС TA приведена в.

Простой FM приемник своими руками

Данная схема простого FM приемника достаточно компактна, ее можно легко встроить в небольшую колонку, фонарь, старую аппаратуру которая не поддерживает FM диапазон и так далее. Принципиальная схема показана на Рисунке 1. Построена эта схема на специализированной микросхеме TDA7088Т, представляющей собой супергетеродин с низкой частотой. Входной контур приемника состоящий из катушки L1 и конденсаторов C2, C3 настроен на частоту 87…108МГц. Изменением индуктивности катушки L1 (увеличением или уменьшением расстояния между витками) добиваются максимальной чувствительности приемника. Поиск радиостанций осуществляется кратковременным нажатием на кнопку SB2 «Старт». При достижении конца диапазона, возврат в начало осуществляется нажатием на кнопку SB1 «Сброс». Автоматическая подстройка частоты осуществляется варикапом VD1, катушкой L2 и конденсатором C7. Увеличением расстояния между витков катушки L2 можно подстроить диапазон, а увеличив количество витков катушки в 1,5 раза перестроить его на частоту 66…73 МГц. Конденсатор С1 служит для защиты приемника, он не пропустит положительную составляющую. Это необходимо если Вы будете встраивать приемник в аппаратуру и использовать в качестве антенны корпус устройства. Микросхема DA2 представляет собой стабилизатор напряжения на 3В. Выходной усилитель мощностью 1,2 Вт состоит из микросхемы DA3. Напряжение питания усилителя варьируется от 4,5 до 18В по этому питание усилителя включено до стабилизатора DA2. Регулировка громкости осуществляется резистором R4. Для изготовления катушек нам понадобится провод ПЭВ-2 толщиной 0,51мм. и оправки диаметром 4мм и 2,5мм. Катушка L1 составляет 5,5 витков на оправке в 4мм. А катушка L2 составляет 5,5 витков на оправке 2,5мм.

Ток потребления приемника с данным усилителем не превышает 25мА. По этому рассеивающий радиатор на стабилизатор напряжения DA2 не требуется. Антенна подключается к разъему XS1.

Рисунок 1.

Детали данного приемника смонтированы на двух платах из одностороннего стеклотекстолита. На Печатной плате №1 представлен сам радиоприемник, а на Печатной плате №2 усилитель и стабилизатор. Это сделано для того, чтобы данный радиоприемник можно было встроить в аппаратуру с готовым усилителем.

Тестирование работы FM приёмника

Когда на схему нашего проекта подается питание происходит сброс модуля RDA5807M и установка в нем канала по выбору пользователя. При вращения ручки потенциометра, отвечающего за настройку приемника на требуемую частоту, подключенного к контакту A0, значения, считываемые платой Arduino Nano с этого контакта, изменяются. Если разница между старым и новым значениями больше 10, мы считаем это изменение истинным (то есть произошедшим не вследствие действия шума) и изменяем в соответствии с ним канал, на который будет настроен радиоприемник. Уровень громкости звука мы изменяем с помощью потенциометра, подключенного между контактом 3 и GND.

Более подробно работа нашего FM приёмника представлена в видео, приведенном в конце статьи.

Радиоприёмник на микросхеме TA8164P

Здравствуйте, радиоманы-самоделкины!

Ну кто же из нас не любит слушать радио? Конечно, кто-то да не любит, но даже для них не будет лишним ради интереса собрать схемку УКВ радиоприёмника, представленную в этой статье. Несмотря на то, что сейчас есть множество интернет-сервисов для прослушивания музыки, распространены USB носители и плееры, обычное аналоговое радио не теряет своей актуальности, ведь практически в каждом городе ведётся вещание сразу множества радиостанций. Собрать собственный радиоприёмник и слушать музыку радиоволн где-нибудь на даче, попутно сажая картошку — милое дело.

В этой статье предлагаю сборку приёмника на частоты 80-108 МГц, основанную на микросхеме TA8164P. Она достаточно проста, не требует сложной настройки, но при этом даёт весьма приемлемое качество звука.

В обвязке микросхемы можно выделить следующие интересные моменты. Она содержит две катушки, которые мотаются медным проводом сечением 0,5 кв. мм на оправке диаметром 2,5 мм. В одной катушке 11 полных витков, во второй 10. Рекомендую наматывать катушки на сверле, в этом случае можно точно подобрать диаметр катушек. На схеме также присутствуют варикапы.

Варикап, по сути, являет собой ёмкость, величину которой можно менять менять приложенным на варикап напряжением. Используется распространённый варикап КВ109, буквенный индекс любой.

Также на схеме можно увидеть ещё парочку специфичных компонентов — фильтр дискриминатора и радиочастотный фильтр. Обозначение первого похоже на изображение кварцевого резонатора, но это разные вещи. Обозначение радиочастотного фильтра также напоминает миниатюру кварца, он с тремя выводами. Оба эти компонента должны быть рассчитаны на частоту 10,7 МГц. В продаже они встречаются от компании Murata, но если нет возможности купить, то всегда можно выковырять их в ненужной радиоаппаратуре.

Схема собирается на небольшой печатной плате, рисунок дорожек незатейливый, поэтому довольно легко можно нарисовать её маркером. Также на схеме присутствует переменный резистор, не трудно догадаться, он нужен для настройки частоты и, соответственно, для поиска нужной станции. Предпочтительнее использовать многооборотный, для более точной настройки. С платы выводится на проводах.

Также нужно отметить, что выход схемы маломощный и рассчитан на подключение наушников. Для того, чтобы слушать музыку громко, выход схемы нужно подключить к усилителю звуковых частот, разнообразных схем в интернете предостаточно. В законченном виде плата приобретает вот такой аккуратный вид. Удачной сборки!

plata.zip (скачиваний: 139)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Радиоприем и связь. УКВ приемник Быть или не быть кухонному радио

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Перед тем как создавать тему на форуме, воспользуйтесь поиском! Пользователь создавший тему, которая уже была, будет немедленно забанен! Читайте правила названия тем. Пользователи создавшие тему с непонятными заголовками, к примеру: «Помогите, Схема, Резистор, Хелп и т. Пользователь создавший тему не по разделу форума будет немедленно забанен!

Настройка

Приемник достаточно неприхотлив и при правильной сборке начинает работать сразу. Тем не менее есть ряд общих рекомендаций по его настройке.

1. После включения проверяют наличие накала ламп. Если накала нет, то следует проверить исправность лампы или искать обрыв/замыкание в цепи накала. Нити подогревателей прогретой лампы должны светиться оранжевым.
2. Следует проверить наличие анодных напряжений. Некоторые напряжения указаны на схеме.
3. Проверь режим работы ламп, установив требуемые напряжения в катодной цепи. Если отклонения существенны (больше 50%), следует подобрать соответствующие резисторы.
4. Проверь работу УНЧ: при прикосновении к движку резистора пальцем должен слышаться характерный шум в динамике. Проверить работу УПЧ без осциллографа сложнее, но, если напряжения установлены верно и ошибок при сборке нет, он будет работать.
5. Проверь работу смесителя. Когда вращаешь ручку управления режимом работы смесителя в месте начала генерации, должен появляться шум в динамиках.
6. Проверь работу УВЧ: при касании антенного входа отверткой в динамиках раздаются характерные щелчки.

Если все работает, то ручкой регулировки режима смесителя получаем появление шума в динамиках, после чего переменным конденсатором настраиваемся на радиостанцию. Затем более точной подстройкой режима смесителя и частоты добиваемся наилучшего качества приема. В этом помогает индикатор настройки. Все! Можно наслаждаться теплым ламповым звуком. Качество звучания этого приемника оказалось достаточно хорошим, во всяком случае, с качеством звучания сверхрегенератора оно не сравнится.

Ну и напоследок самое интересное, то, ради чего все и затевалось, — осциллограммы сигнала в разных точках схемы. Осциллограмм работ смесителя у меня нет по причине того, что щупы осциллографа сильно влияют на режим его работы, поэтому начнем с УПЧ.

Рассмотрим сигнал на входе и выходе первого каскада УПЧ. На осциллограмме входного (снизу) сигнала видно, что из смесителя, кроме сигнала ПЧ, проходит высокочастотный шум, и его амплитуда даже больше амплитуды нужного сигнала. Но это не страшно, так как он отфильтруется полосой пропускания каскада. И действительно, в осциллограмме выходного сигнала виден только сигнал ПЧ с амплитудой около 200 МВ

Обрати внимание, что у осциллограмм разный масштаб. Из этих осциллограмм можно увидеть, что реальный коэффициент усиления каскада составляет около 30 против расчетных 80

Сигнал на входе и выходе первого каскада УПЧ

Уже в этом месте с помощью осциллографа можно увидеть настройку на станцию, что выглядит как повышение амплитуды сигнала и пульсирующее изменение его частоты (частотная модуляция).

Частотная модуляция сигнала ПЧ

Далее посмотрим на работу второго каскада УПЧ. Тут все просто и понятно, входной сигнал усиливается примерно в 30 раз, и на выходе мы получаем уже около 5 В.

Сигнал на входе и выходе второго каскада УПЧ

После второго каскада сигнал попадает в ограничитель, в котором он дополнительно усиливается и амплитуда ограничивается на уровне 70 В. Здесь хорошо видно подавление паразитной амплитудной модуляции и почти меандр на выходе.

Сигнал на входе и выходе ограничителя

Также тут можно посмотреть на частотную модуляцию.

Частотная модуляция в ограничителе

Теперь взглянем на осциллограммы работы счетного детектора. Видно, что на каждом восходящем фронте сигнала из ограничителя регенерируется импульс примерно одинаковой длительности и амплитуды.

Импульсы в счетном детекторе

Также здесь отчетливо видна частотная модуляция. Например, изменение частоты входного сигнала меняет частоту следования импульсов на выходе детектора.

Импульсы в счетном детекторе

Затем импульсы идут на интегрирующую RC-цепочку, что приводит к формированию низкочастотного сигнала на выходе. На осциллограмме отчетливо видно влияние частотной модуляции на выходной сигнал.

Формирование звукового сигнала

Суммарно работа детектора выглядит так, как показано на рисунках ниже. Здесь видно, что аудиосигнал несколько запаздывает относительно модулированной ПЧ, это связано с интегрирующей RC-цепочкой.

Работа ЧМ-детектора

C детектора сигнал идет на первый каскад УЗЧ, где он усиливается, а кроме того, отфильтровываются остаточные шумы из детектора.

Работа первого каскада УЗЧ

На этом можно и остановиться.

Зарядное устройство из блока питания на ШИМ 2003

Переделка такого блока будет осуществляться в два этапа. Первый этап – обман ШИМ 2003. Второй этап – установка напряжения необходимого для зарядки автомобильного АКБ 14,2 В.

Для начала необходимо немного разобраться с принципом работы ШИМ 2003. Информации по данной микросхеме в сети практически нет. Все, что удалось найти — это то, что при начальном включении БП микросхема на доли секунды запускает блок и мониторит выходное напряжение. Если есть отклонения в какую либо сторону хоть на одной из шин (+3,3 В; +5 В; +12 В) от эталонных напряжений, то блок уходит в «защиту», если напряжения в рамках нормы, тогда блок продолжает работать в нормальном режиме.

Перед переделкой блока необходимо изготовить небольшую отдельную плату, которую в дальнейшем подключим к ШИМ.

Плата состоит из стабилизатора 7812 и трех резисторов, которые образовывают делитель напряжения. Номинал резисторов необходимо подбирать, как можно более близко к номиналу указанному на схеме.

При подключении этой схемы к внешнему источнику с напряжением порядка 16 В важно убедиться, что резистивный делитель напряжения собран верно, и на нем присутствуют напряжения +3.3 В и + 5 В, 12 В – это выход из стабилизатора. Как, наверное, Вы уже догадались, с помощью этой платы мы эмулируем идеальные напряжения, которые мы подадим на соответствующие выводы ШИМ 2003

• 3-я ножка +3,3 В;
• 4-я ножка + 5 В;
• 6-я ножка + 12 В.

Для удобства и наглядности мы нашли схему блока питания JNC 300W.

Далее мы начертили схему подключения нашего делителя, а также все дополнительные необходимые дальнейшие изменения.

Как видим изготовить зарядное устройство из блока питания на ШИМ 2003 не сложно, тут важно, не допустить ошибки

Делаем отверстие в радиаторе и крепим к нему нашу плату стабилизатора с делителем.

Питание для стабилизатора берем с конденсатора С 15, там есть напряжение дежурки 16-17 В.

Выпаиваем все провода, которые выходили с блока и оставляем лишь черный (минус) и желтый (+12). Зеленый провод замыкаем на минус (для автоматического старта блока). Питание вентилятора переключаем на шину – 12 В или запитываем его непосредственно от нашего стабилизатора 7812.

Далее отключаем ноги №3, 4 и 6 ШИМ 2003 и подключаем их согласно нарисованной схеме

Важно внимательно рассмотреть трассировку платы, некоторые дорожки, возможно, придется перерезать, а в некоторых местах бросить перемычки

На этом этапе можно включить блок проверить происходит ли запуск.

Напряжение на выходе должно быть 12В.

Важно. Если в момент пуска происходит пуск блока на пару секунд, затем блок останавливается необходимо проверить: правильно ли собран и подключен наш делитель, присутствуют ли на нем необходимые напряжения, не перерезали ли в ненужном месте дорожку на плате

Если все хорошо и блок питания завелся можно приступать к корректировке напряжения.

14 нога ШИМ 2003 отвечает за режим ее работы, она подключена к шине +5 В через резистор R62 и к шине +12 В через резистор R60, также на минус она посажена через несколько резисторов. Мы удаляем с платы R62 и R60. На место R60 нам нужно установить многооборотный подстроечный резистор порядка 100-200 кОм, настроенный на 60 кОм.

Резистор лучше всего брать многооборотный для точной и плавной подстройки.

После запуска блока мы можем наблюдать, что выходное напряжение уже изменилось. У нас оно составило 14,8 В.

Выходное напряжение для зарядки автомобильного АКБ можно откорректировать с помощью подстроечного резистора, выставив на выходе 14,2 В.

В общем, на этом нашу переделку можно считать оконченной, зарядное устройство из блока питания готово. Единственное, что еще можно посоветовать, это использовать защиту от переполюсовки т.к. при ошибочном подключении аккумулятора неверной полярностью блок моментально выйдет из строя.

comments powered by HyperComments

«ВЭФ 202» из Кицманя

Просто чтобы вы понимали, насколько хозяин печется о сохранности приемника на время пересылки.

Разумеется — состояние отличное. В этот раз никаких модернизаций — только профилактика (работало все, только шуршал регулятор громкости, туго ходила антенна, и контакты планок, как всегда, ушли в глубокую изоляцию), мойка и легкая полировка шкалы. По мелочи — внутри корпуса что-то болталось; вскрытие показало — шасси.
