Гараж из профильной трубы: изготовление каркаса, чертеж

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

https://youtube.com/watch?v=G4nHqdKRrbg

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой.

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Виды гаражных крыш, их особенности

При выборе формы кровли руководствуются самыми разными соображениями. Приоритетами могут стать: финансовая целесообразность, красота будущей постройки, желание обустроить в гараже «теплый» чердак.

Профнастил можно применять для отделки плоских, односкатных и двускатных крыш. При этом результат всегда оправдает вложения, если осуществлять монтаж с учетом ряда особенностей.

Плоская крыша

Начать стоит с плоской крыши, которая популярна по следующим причинам:

отсутствие необходимости в сложной стропильной системе;
небольшая площадь;
простота текущего ремонта (впрочем, и потребность в нем может возникать чаще).

К сожалению, эксплуатируемую плоскую кровлю из профнастила обустроить нельзя, к тому же имеют место и другие недостатки:

необходимость расчетов максимальной нагрузки, которую сможет нести кровельный материал. Слишком тяжелой снеговой «шапки» крыша может не выдержать;
повышенные требования к гидроизоляции;
потребность в устройстве внутреннего или внешнего водостока.

Здесь уместно будет напомнить, что в реальности плоская крыша должна иметь уклон, минимальная величина которого по СНиП составляет 1-4 градуса. Для профнастила оптимально большее значение – 6-7 градусов. Так или иначе, потребуется осуществить разуклонку при помощи:

утеплителей (пенопласт);
насыпных материалов (керамзит);
легких бетонных смесей.

Односкатная крыша для гаража из профнастила

Крыша с одним скатом имеет массу преимуществ, идеальна в тех случаях, когда гараж примыкает к дому. Правда и угол наклона в этом случае придется брат аналогичный кровле основной постройки. Основные преимущества односкатной крыши:

возможность выбора уклона, который обеспечит сход снега и в тоже время будет устойчив к ветровой нагрузке. Согласно СНиП односкатная кровля может иметь наклон от 12 градусов. Чем угол меньше, тем хуже сходит снег и тем лучше крыша противостоит ветру. Для профнастила оптимальным считается диапазон от 15 до 30 градусов;
простота возведения стропильной системы;
небольшая площадь и стоимость.

Минусы у такой кровли тоже есть:

неустойчивость крыши к порывам ветра со стороны, противоположной скату;
невозможность обустройства выделенного чердака.

Двускатная крыша для гаража

Двускатная кровля, помимо эстетичного внешнего вида, обладает и другими достоинствами:

создает дополнительное пространство для чердака;
простота обустройства гидро- и теплоизоляции;
одинаково хорошо противостоит ветру и обеспечивает сход снега.

Среди недостатков такой конструкции:

высокая стоимость;
большой расход отделочных, изоляционных и вспомогательных материалов;
сложность проектирования и возведения стропильной системы.

Утепление стен и внутренняя отделка

Как уже упоминалось ранее гараж может быть дачным — для сезонной стоянки машины и не более и гаражом-мастерской, где бы можно было работать и зимой. Для второго варианта необходимо утепление. Здесь в качестве утеплителя лучше использовать вату: каменную или минеральную, которая внешне напоминает маты. У этих материалов много положительных характеристик и отзывов, а также они удобно укладываются между рейками профиля.

Толщина матов должна быть не менее 5 см и не более 10 см этого достаточно. Крепятся они к стенам с помощью реек или специального клея. После закрепления матов поверх лучше закрепить водоизоляционную плёнку.

Внутренняя отделка гаража

Дальше идёт внутренняя отделка. Самый простой и удобный вариант — тонкие алюминиевые листы или те же металлические профилированные листы, крепящиеся на саморезы. Есть и такое мнение, что обшивать внутри стены в гараже не стоит, так как металлические покрытия могут привести к образованию конденсата.

Плюсы и минусы гаража из металлопрофиля

Применение металлопрофиля в качестве основного материала для постройки гаража дает множество плюсов, которые подвигают на такое строительство все большее количество обладателей личного автотранспорта:

Главное достоинство – в разы меньшие затраты средств на строительство по сравнению с аналогичными строениями из других материалов, ведь осилить процесс сборки можно собственноручно, не привлекая профессиональных рабочих, которым придется платить за труд;
Следующим располагающим фактором является легкость, а значит доступность для возведения таких конструкций неквалифицированными специалистами;
Скорость его возведения мало зависит от внешних факторов, а почти полностью определяется сноровкой сборщика, так профессионалы тратят на эту операцию пару дней, новичок же даже при самых неблагоприятных условиях может возвести такую конструкцию в течение месяца даже в одиночку;
Срок эксплуатации правильно построенного гаража из металлопрофиля может достигать нескольких десятилетий, а ведь машины сейчас меняют гораздо чаще.

Как и у всякой медали, при выборе конструкции из этого материала есть и оборотная сторона со своими минусами:

Во-первых, строение, обшитое металлопрофилем, легко могут взломать злоумышленники, даже при помощи дисковой пилы, поэтому такой дешевый гараж вряд ли предназначен для владельцев Ламборгини или Феррари, конечно, если он не находится на строго охраняемой территории;
Во-вторых, металлопрофиль, как и любые изделия из металла не любит сильных перепадов температуры, отчего возникает требование устройства теплоизоляции, что несет дополнительные затраты, которые, впрочем, не очень существенны.

https://youtube.com/watch?v=AfV75BaMMiw

Подготовка к строительству

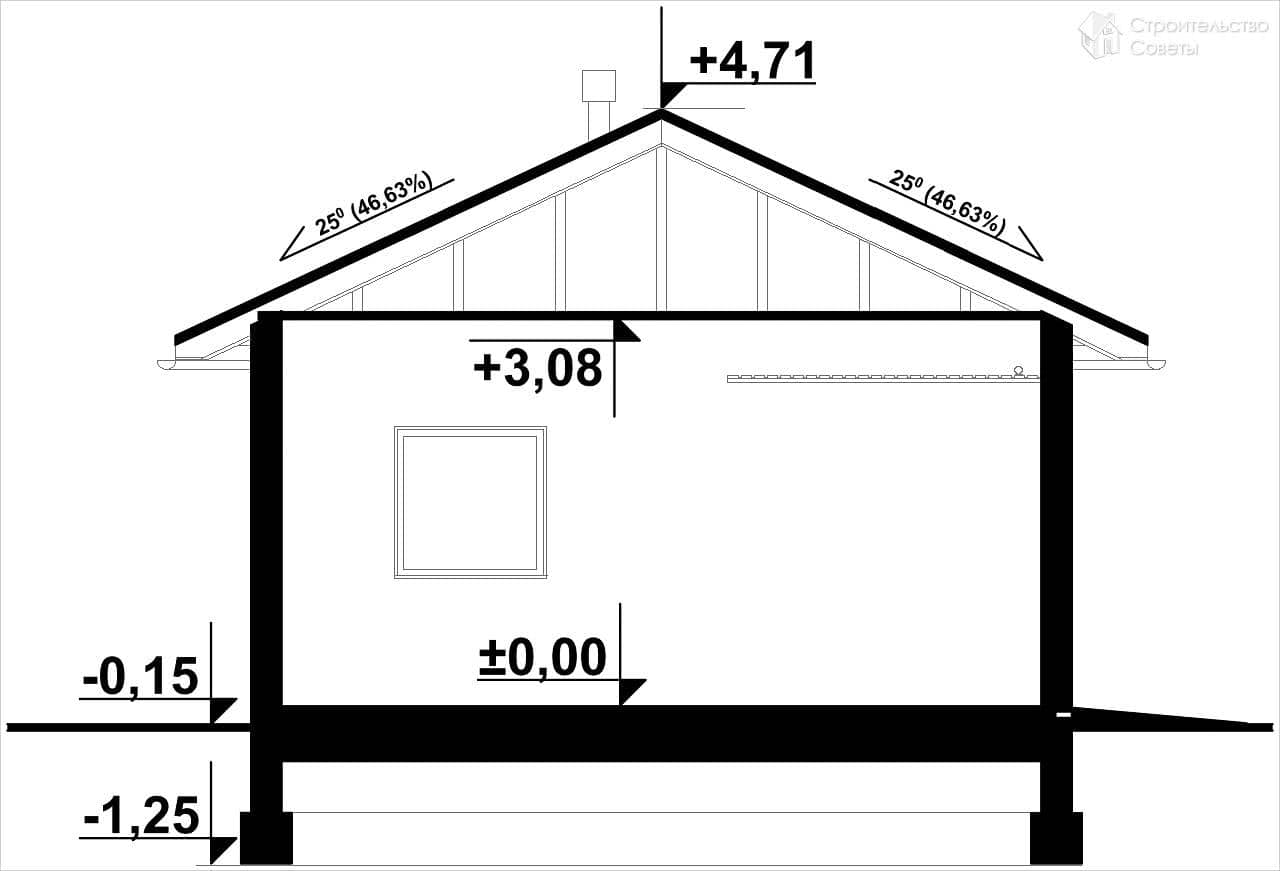

Пример чертежа

Размеры гаража необходимо рассчитывать исходя из размеров автомобиля. На рисунке ниже представлен образец. С учётом свободного пространства, необходимого для хранения инструментов и других принадлежностей в гараже, получается такой план:

Гараж из металлопрофиля: рисуем чертёж

Высота гаража с односкатной крышей до потолка должна быть не меньше 2140 мм.

Выбор качественного материала

Всё зависит от конкретного производителя. Иной раз, проведя рукой по поверхности листа, можно увидеть, как краска и покрытие остаются на пальцах. Чтобы не столкнуться с этим, нужно знать, как правильно выбрать профнастил:

Для строительства гаража вам понадобится стеновой профнастил. Он обозначается как ПС или С. Цифрами в маркировке обозначают высоту волны. Чем она больше, тем жёстче листы материала. Соответственно, выше его цена. Однако в случае с гаражом лучше не экономить и не покупать металлопрофиль марки С 10 или ниже. Лучше купить материал с большей высотой волны.
Что касается толщины самого металла, то оптимально для гаража выбирать листы 0,5 мм. Они могут быть толще — до 1 мм. Однако тогда их вес также увеличится.
Выбирать стоит профнастил проверенных производителей. Дешёвые варианты могут оказаться котом в мешке.
Покрытие металлопрофиля может быть простым лакокрасочным, оцинкованным или полимерным. Предпочтительно выбирать последние два варианта. Они устойчивы к коррозии и служат дольше.

Какие материалы нам понадобятся и сколько

Нам нужен материал для:

фундамента,
стен,
крыши,
ворот,
каркаса,
утепления,
пола (стяжки).

Для стен, крыши и ворот мы используем металлопрофиль. Как рассчитать необходимое его количество? Это зависит от общей площади стен и крыши и размеров листа. Стандартные размеры стенового профнастила — длина 2 м, рабочая ширина 1,1 м. Зная параметры вашего гаража, вы можете легко посчитать количество листов.

Оптимальный тип фундамента под гараж из металлопрофиля — свайный. Он прекрасно выдерживает нагрузку, и является простым для создания. Вам будет достаточно винтовых свай сечением 108 мм. Их нужно вкрутить в грунт, затем наварить на них оголовки и смонтировать несущую раму. Для этого используйте швеллер и профильные рейки нужных размеров.

Каркас стен и ворот ворота гаража будем собирать тоже из металлических профильных реек. Для бетонной стяжки пола понадобится цементный раствор.

Утепление гаража можно выполнить с помощью минеральной ваты или пенопласта. Пенопласт — это недорогой, и поэтому привлекательный вариант. Однако нужно учесть, что он имеет малую механическую прочность, легко возгорается, и может выделять токсичные вещества летом при нагревании. Минеральная вата очень хорошо удерживает тепло и не горит. Однако её использование требует обязательной паро- и гидроизоляции с обеих сторон, чтобы она не накапливала влагу. Мы будем использовать пенопласт как самый простой вариант.

Вам понадобятся саморезы по металлу, металлопрокат — уголки, профильные трубы, деревянные бруски.

Составление проекта и сметы расходов

На этапе разработки проектной документации составляется комплексный наглядный чертеж с указанием используемых материалов и габаритов каждого элемента.

Подготавливая проект небольшого мобильного гаража, достаточно сделать план, состоящий из двух схем — чертеж каркасного элемента и зашивки. Для других построек требуется комплексный проект. На основании разработанной документации составляется финансовая смета.

Проекты гаражей из профнастила

Проектная документация содержит не только технические характеристики будущей постройки, но и внешний вид гаража

Разрабатывая проект, важно учесть стилистику окружающих зданий и ландшафтный дизайн, чтобы конструкция гармонично смотрелась на территории. Большое разнообразие цветовых решений профнастила позволяет выбрать необычный вариант и реализовать уникальный проект по собственным предпочтениям

Составление чертежа

Чертеж здания составляется с целью определения всех размеров. Для стандартной постройки требуется указать такие параметры, как длина, ширина и высота строения, наклон крыши и уровень пола. При создании проекта нужно учитывать, что часть внутреннего пространства придется на утеплительные и шумоизолирующие материалы.

Чтобы изобразить все эскизы, можно использовать линейку и соблюдать масштабирование либо сделать чертеж от руки. Для составления точного и подробного проекта следует прибегнуть к специализированным компьютерным программам, которые обладают функцией объемного моделирования конструкций.

Составление сметы

Подготовка сметы является заключительным подготовительным действием. Определив перечень всех затрат на материалы и инструменты, удастся скорректировать выделяемый бюджет. Стандартная смета на возведение гаража с применением профлиста включает:

полный перечень и объемы работ;
количество и стоимость стройматериалов;
расходы на транспортировку материалов;
накладные затраты;
итоговую стоимость материалов и запланированных монтажных работ.

Выбор фундамента

Все каркасники – легкие постройки и не требуют устройства солидного основания. Для гаража этого типа подойдет любой фундамент:

плитный;
МЗЛ (мелкозаглубленный ленточный);
столбчатый;
на винтовых сваях.

Альтернатива традиционным фундаментам

Фундамент Семыкина — бюджетный вариант

Для небольших одноэтажных строений подойдет самый бюджетный вариант – фундамент Семыкина. Он возводится из автомобильных покрышек, которые являются бросовым материалом. Это существенно удешевляет смету. Внутренние полости покрышек на ¾ заполняют песком и гравием, заливают бетоном.

Фундамент Семыкина запатентован и зарекомендовал себя на практике исключительно с положительной стороны. Он способен выдерживать весовую нагрузку от одно- и двухэтажных строений.

В числе преимуществ основания из автомобильных покрышек:

амортизирующие свойства, предотвращающие перекос строения при подвижках грунта в периоды его замерзания-оттаивания;
долговечность;
дешевизна;
высокая скорость возведения.

Критерии выбора фундамента

Оптимальным решением для любого типа строения является плитное основание. Но при его выборе необходимо заранее решить несколько важных вопросов:

где будет находиться смотровая яма, и каковы её габариты;
где и как будут расположены коммуникации (электропроводка, водопровод, канализация, вентиляция);
определить местоположение станков, стеллажей, верстака.

Не всегда удаётся заранее предусмотреть все нюансы обустройства гаража, и в этом случае выбирают ленточный или столбчатый фундаменты. Они предоставляют простор для выбора местоположения всех перечисленных выше элементов строения и его интерьера.

Строительство столбчатого фундамента

Возведение столбчатого фундамента

Столбчатый фундамент представляет собой комплекс заглублённых в землю опор, расположенных по периметру здания. Возможны несколько способов устройства столбов.

Из кирпичей, уложенных на цементно-песчаный раствор.
Посредством заливки бетоном асбестовых труб сечением 200-350 мм;
Из бетонных блоков.
С помощью монтажа опалубки, армирования и заливки бетона.
Из металлических труб с толщиной стенки более 2 мм и заполненных гравием и цементно-песчаным раствором.

Независимо от выбранного способа устройства опор, потребуется сформировать для них углубления в грунте. Ямы можно выкопать лопатой или пробурить мотобуром. Для фундамента под каркасный гараж оптимальное сечение углублений – 20-25 см.

Этапы строительства:

Шаг 1. Выбор места

Важно, чтобы строение находилось на расстоянии не менее 1,5 м от деревьев, любых ограждений и построек

Шаг 2. Разметка. На этом этапе с помощью лазерного уровня находят угловые точки будущего гаража и отмечают их колышками. Соединяют бечёвкой или полипропиленовым шнуром. Проверяют прямолинейность углов и убеждаются в том, что диагонали прямоугольника равны.

Шаг 3. Подготовка участка. При необходимости выравнивают рельеф выбранного места, срезая возвышенности и убирая грунт за пределы разметки.

Шаг 4. В местах установки столбов натягивают шнурку «от стены к стене». Оптимальное расстояние между опорами (без учета их сечения) – 80-120 см. Чем тоньше столбы, тем меньшую дистанцию между ними выбирают.

Шаг 5. В найденных точках выкапывают или иным образом формируют отверстия в грунте глубиной 100-120 см.

Шаг 6. Из досок сечением 15х150 мм изготавливают опалубку в виде полых коробов требуемого размера.

Шаг 7. На дно каждой ямы насыпают слой песка толщиной 5-10 см и 10-15 см слой щебня. Тщательно утрамбовывают каждый.

Шаг 8. Устанавливают опалубку в ямы, выравнивают по уровню.

Шаг 9. Из прутков арматуры связывают прямоугольные стержни и устанавливают их в опалубку.

Шаг 10. Вручную или в бетоносмесителе готовят цементно-песчаный раствор с наполнителем из гравия.

Шаг 11. Заполняют опалубку бетоном с уплотнением каждого его слоя.

Шаг 12. После застывания столбов разбирают опалубку.

Шаг 13. Проверяют ровность расположения опор по горизонтали. Используют двухметровый пузырьковый уровень. Допустимы отклонения не более 5 мм.

Подготовительные работы

Разметка для гаража, чертеж.

Для начала нужно сделать разметку местности.

Чтобы её сделать нужно забить колышки или арматуру, между которой натягивается веревка.

Посередине разметки по периметру копаются ямы в углах, их размер должен быть 0,5 метра/0,5 метра, в глубину также 0,5 метра.

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки».

Фундамент

Фундамент для гаража делается совсем не так, как для дома. В подготовленные ямы нужно вставить трубы и забетонировать в почве. После чего от трубы до трубы копается траншея с глубиной в 30 сантиметров. При необходимости можно установить опалубку, после чего все заливают бетонном.

Чтобы не появились трещины, рекомендуется фундамент и пол армировать. Стоит обязательно сделать фундамент выше, чем будет пол в гараже.

Если вы решили сделать смотровую яму, необходимо, чтобы уровень грунтовых вод был невысоким. Яму стоит выкапывать сразу, можно воспользоваться экскаватором, это упростит и ускорит процесс работы. В яме стенки выравниваются и края бетонируются, также их можно выложить кирпичами. Чтобы было удобнее, рекомендуется сделать ступени или лестницу, чтобы можно было в яму спускаться без затруднения. Только после этого бетонируется пол.

Чтобы сделать освещение в яме, нужно проложить проводку до того, как бетонировать пол!

Далее стоит приварить к столбам поперечные и продольные крепежи, которые делаются из труб либо уголка. Для этого необходима сварка, также можно воспользоваться услугами сварщика. Конструкцию можно сделать комбинированной, это может быть метал и дерево, тогда крепление делается с помощью болтов и саморезов. Каркас делается очень просто – это вертикальные, а также поперечные стойки.

Специалисты рекомендуют использовать листы материала категории С, это специальный стеновой материал.

Когда каркас для гаража готов, можно заняться опалубкой. Для этого на 5 сантиметров засыпается песок, потом щебень, все сверху заливается цементом, это и будет пол для гаража. Пол выкладывают тротуарной плиткой, или просто засыпают щебнем при желании можно оставить и пол из земли.

Каркас для стен должен иметь шаг около 45 сантиметров, но не больше. Чтобы ворота надежно могли держаться на каркасе, стоит приварить перекладины поперек, после чего они соединяются с угловыми трубами каркаса. Если сам каркас сделан качественно и симметрично, то пришить листы будет достаточно просто.

Обшивка и утепление каркасного гаража

Утепление гаража производится минватой, пенополистиролом, пеноплексом и др. материалами, в т.ч. напыляемыми. Плитные либо рулонные утеплители вкладываются между стойками каркаса гаража. В утепляемом гараже необходимо смонтировать вентиляцию – приточное отверстие для доступа воздуха и вытяжку, которая выходит на крышу.

Поверх утеплителя натягивается ветрозащитная паропроницаемая пленка. Полосы крепят степлером с нахлестом по всем сторонам не менее 10 см, стыки склеивают фольгированным скотчем.

Поверх ветрозащиты набивается обрешетка из реек толщиной 3 см для создания воздушной прослойки (вентилируемый фасад).

Схема обшивки каркасного гаража

Если вы затеяли строительство каркасного гаража из металла своими руками, то обшивку каркаса можно выполнить стальными листами (в т.ч. профилированными). Сталь режется и изначально крепится точечной сваркой к металлическим опорным стойкам. После полной обшивки, стыки провариваются полностью.

Другой вариант крепления (подходит и для деревянного каркаса) – с использованием саморезов, которые вкручиваются по периметру листов. Обязательно используются металлические шайбы. Нахлест листов материала должен производиться сверху вниз, чтобы в стыки не затекала вода. С внешней стороны металлические листы при необходимости окрашиваются после процедуры зачистки от следов коррозии. Углы можно укрепить металлическим профилем.

Вместо листовой стали для обшивки часто применяются плиты ОСБ, цементно-стружечные плиты или влагостойкая фанера. Эти материалы имеют свойство деформироваться при различных показателях влажности и температуры воздуха, соответственно, крепить листы встык нельзя. Оптимальная величина деформационных швов – 3-5 мм. Для крепления листов к стойкам используются саморезы по дереву либо «ершовые гвозди» длиной от 55 мм. Шаг между гвоздями составляет 150 мм по краям листа и 300 мм в его центре. При этом крепеж вкручивается на расстоянии 10 мм от кромки для исключения ее раскола и не затягивается слишком плотно. Перед вкручиванием крепежа, в листах обшивки и стойках высверливаются отверстия. Монтаж плит может выполняться как горизонтально, так и вертикально.

Для обшивки можно использовать плиты «Изоплаат» толщиной 25 мм. Это экологичный материал, который обладает достаточной жесткостью и хорошей паропропускной способностью. Крепление осуществляется непосредственно на деревянные стойки каркаса оцинкованными гвоздями с широкой шляпкой (длина гвоздей > 70 мм), допустимо использовать скобы длиной более 58 мм. Оптимальное расстояние между стойками каркаса составляет 600 мм. Гвозди вбиваются по периметру листов (расстояние от края – 10-20 мм, шаг – до 150 мм, внутри листа шаг – 300 мм). Если стыки плит приходятся не на опорные балки, то крепление производится с использованием закладной (деревянного бруска). Плиты рекомендуется крепить «вразбежку», то есть, со смещением стыков листов второго ряда относительно первого. Обязательно выдерживать деформационный шов 2-3 мм.

Для декоративной отделки применяется сайдинг из пластика, фиброцемента, дерева и т.д. Стальную обшивку можно покрасить, предварительно зачистив и обезжирив. Плиты «Изоплаата» допустимо оштукатуривать паропроницаемой штукатуркой, которую наносят поверх щелочестойкой мелкоячеистой сетки.

Внутренняя отделка гаража может производиться вагонкой, пластиковыми панелями, листами влагостойкого гипсокартона, фанеры и другими материалами.

Все деревянные элементы пропитываются влагостойкими антисептическими составами.

Деревянная вагонка более прочная, нежели пластиковая. Монтаж производится в следующем порядке:

Рейки можно располагать горизонтально или вертикально. В зависимости от выбранного метода, первая доска вагонки крепится либо от одного из углов, либо от линии пола.
Вагонку можно крепить саморезами или кляймерами. Последний вариант более эстетичен и прост.
Первая доска фиксируется гвоздями, затем в ее пазы вставляются кляймеры, фиксируются гвоздями, защелкивается вторая панель. В пазы второй панели также вставляются кляймеры, которые прикручиваются к обрешетке саморезами или прибиваются гвоздями.

Пример создания бюджетной постройки

Качественную установку конструкции могут обеспечить опытные специалисты, которые выполнят свою задачу в короткие сроки и предоставят владельцу готовую постройку. Однако такое решение автоматически приведет к тому, что потребуются дополнительные денежные вливания в создание гаража, коих хочется избежать.

Из этой ситуации остается единственный выход – устанавливать металлический гараж своими руками.

Чертеж металлического разборного гаража

Итак:

Безусловно, эта задача чисто физически не под силу одному человеку, поэтому необходимо заранее продумать, кто из друзей и знакомых может выступить в качестве толкового помощника

Чем больше рабочих рук, тем быстрее и проще покажется процесс монтажа.
Сразу надо обратить внимание на розничную торговлю, здесь есть масса стандартных вариантов. Они продаются в комплекте

Многие производители пытаются максимально облегчить их дальнейшую установку, предлагая покупателю готовые конструкции, которые транспортируются отдельными частями.

Процесс монтажа такой конструкции не отнимает много времени. Достаточно запастись терпением и следовать всем указаниям инструкции. План сборки входит в комплект поставляемой модели разборного гаража.
Чтобы собрать металлический гараж, необходимо правильно соединить все составляющие конструкции и надежно зафиксировать их при помощи крепежных элементов. С этой задачей запросто справится и один человек.
Среди автомобилистов такая постройка имеет необычное название – «гараж без места». Это объясняется тем, что конструкция может быть установлена на любом удобном участке земли – идеальный вариант для владельца, который не желает платить деньги за отдельный участок, а также заниматься оформлением пакета документов на него (см. Как оформить землю под гараж).

Разметка и фундамент

Первым делом необходимо составить схему будущего строения. Это позволит точно определиться с размерами и количеством необходимого материала. Размеры гаража будут зависеть от его предназначения. Если здесь будет просто стоять автомобиль, то длина и ширина будет соответствовать габаритам транспортного средства (плюс 15–20% для удобства въезда и выезда из гаража).

После составления схемы будущего строения приступаем к сооружению фундамента. Так как конструкция из металлопрофиля будут весить немного, то сооружать под нее мощное основание нет необходимости. По всему периметру роем траншею глубиной до полуметра. На ее дне укладываем подушку из слоя песка и щебня (по 10 см) и утрамбовываем ее. Затем делается опалубка и заливается бетон. При этом необходимо вмонтировать в основание квадратные металлические трубы по высоте гаража или куски толстой арматуры так чтобы они торчали на поверхности на 15–20 см. Они будут необходимы для крепления каркаса будущего гаража. После застывания необходимо провести гидроизоляцию. Это удобно сделать при помощи мастики или рулонного материала (рубероида).

Материалы и инструменты

Перед работой нужно запастись необходимыми материалами и инструментами. Для сборки каркаса лучше всего использовать квадратные профильные трубы. На рынке можно найти изделия с прямоугольным сечением, которые тоже вполне подойдут для создания гаража, но работать с ними будет немного тяжелее.

Чтобы стойки каркаса могли выдерживать необходимую нагрузку, для их создания стоит использовать трубы со 100-мм стенкой – такие трубы имеют достаточную прочность, за счет которой получится достичь хорошей устойчивости постройки. Ребра жесткости обычно собираются из широких деталей, имеющих 60-мм стенку.

Кроме самих труб потребуется еще и набор инструментов, который выглядит так:

Электродрель и сверла по металлу;
Рулетка;
Болгарка;
Набор ключей;
Маркер.

Дрель нужна для создания крепежных отверстий на профиле. Болгарка позволяет нарезать трубы на отрезки необходимой длины. Маркер необходимо для разметки деталей при работе. Ключи с набором головок дают возможность закрепить элементы конструкции.

При обработке металлических деталей всегда обильно летит стружка, которая может нанести серьезный вред человеческому организму. Чтобы этого не произошло, при работе стоит использовать средства индивидуальной защиты – маску, защитные очки и перчатки.

Кровельные работы

Если имеется профилированный металл в форме труб, его можно применить для создания своими руками удобного, практичного автодома.

Сделать гараж из трубы максимально теплым поможет качественно возведенная крыша. Но какой ее вид предпочесть? Специалисты утверждают, без особого опыта создать сложную по конструкции крышу, вряд ли, получиться.

Виды ферм для строительства гаража.

Остановите свой выбор на стандартном варианте односкатной крыши. Процесс ее изготовления предусматривает удлинение одной стороны каркаса за счет монтажа нескольких несущих на верхней обвязке.

Применить можно трубы квадратные, прямоугольный металлопрофиль, слово за вами. Особенной разницы нет

А за качеством сварных швов, иного рода соединений, следить нужно с особым вниманием, чтобы не возникало проблем при эксплуатации автодома

Сама кровля изготавливается так:

сварите металлическую сетку из труб, как при изготовлении каркаса автодома;
готовую обрешетку закрепите поверх верхних зон стеновых перекрытий;
крышу стоит дополнительно утеплить, гидроизолировать, оснастись вентиляционными ходами;
на готовую обрешетку укладывается профнастил и фиксируется шурупами с пластиковыми шайбами или специальными заклепками.

На заметку! Не стоит чрезмерно пережимать крепления, иначе можно получить эффект «вжатости» и деформацию кровельного настила. Такие недочеты повлекут за собой нарушение целостности обшивки, быстры износ соединений.

https://youtube.com/watch?v=tGLmXPbAwqA

https://youtube.com/watch?v=b9tVBbrKNvo

https://youtube.com/watch?v=HEm2aV4Nhe4

Гараж из профнастила калькулятор. Характеристика металлопрофиля, как материала

Металлопрофиль выбирают в первую очередь за простоту в обращении

Металлопрофиль (профнастил, профлист, гофролист) – лёгкий и в достаточной степени гибкий материал, который изготавливают из тонколистовой стали . Металлические полотна с обеих сторон покрывают слоем цинка, тем самым обеспечивая защиту от развития коррозии. Эстетически привлекательный вид придают с помощью полимеров.

Материал имеет информативную маркировку, сообщающую о его предназначении и основных технических характеристиках:

«Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
«НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
«С» – стеновый;
R – кровельный;
А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
В – защита нанесена на тыльную сторону.

Металлопрофиль различают по нескольким параметрам, определяющим технические характеристики конкретного материала:

толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
высоте и ширине волны: 1-114 мм;
форме волны;
степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

Оцинковка – самый недолговечный слой.
Алюминиево-цинковое – немногим надёжнее предыдущего.
Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Полотна соединяют между собой методом нахлёста на 1-2 волны. Для металлопрофиля выпускают специальные крепежи: стальные саморезы с пресс-шайбой и шляпкой, окрашенными в те же цвета, что и профлист.

Как сохранить гравицапу от своего пепилапа: гараж из профильной трубы
