Как сделать деревянную лестницу на второй этаж своими руками

Строительные нормы

При строительных работах любая конструкция должна отвечать определенным нормам.

Рекомендуем посмотреть еще тут

• Как сделать шумоизоляцию — советы по выбору материалов и обзор лучших методов изоляции авто и квартиры (видео + 85 фото)

• Как сделать камин — пошаговое описание как своими руками построить небольшой камин быстро и просто (115 фото и видео)

• Как сделать розетку — советы по выбору, монтаж, подключение и особенности переноса розетки (110 фото)

То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.

А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.

Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.

Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов — zamer-doma.ru.

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить:• чертеж лестницы;• длину верхней тетивы;• угол наклона конструкции;• величину шага между запилами под ступени на тетиве;• высоту и глубину ступеней;• высоту подтупенка;• рекомендации по изменению параметров для повышения комфортности лестницы.

Параметры лестницы, необходимые для расчета на калькуляторе

Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

Эскиз к расчету лестницы с поворотом

Расчетные размеры тетивы лестницы

Хороший калькулятор лестниц domaizbrusa-pestovo.ru

Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Калькулятор расчета лестницы domaizbrusa-pestovo.ru

Калькулятор o-builder.ru быстро рассчитает прямую лестницу

Особенности лестниц

Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.

Неким промежуточным вариантом можно назвать сложные маршевые конструкции. Их особенности заключаются в том, что помимо последовательного набора ступеней используются также более широкие площадки, разделяющие отдельные секции маршей.

Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:

• Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.
• Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
• П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
• С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.

Примеры чертежей лестниц на второй этаж различной конфигурации

В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.

Виды поворотных лестниц

Такие лестницы предпочтительнее использовать в тех случаях, когда существует дефицит пространства и одномаршевые конструкции на тетивах не вмещаются. По этой же причине, а также и само строение конструкции, предполагает её размещение у стены, в идеале в углу.

Поворотные лестницы подразделяются на несколько видов, в основном по углу поворота. Повороты могут быть обустроены на любом уровне лестничной конструкции. Предпочтение отдаётся нижней части. При такой планировке поворот остаётся почти незаметным для идущего по лестнице человека. Ещё одним достоинством является безопасность.

Г-образная

Одна из самых распространённых моделей является Г-образная поворотная лестница. Разворот конструкции осуществляется на 90. Такая форма подходит для её устройства в угловой части помещения. Лестница с поворотом на 90 градусов сочетает в себе винтовую и маршевую модели. Часто содержит в своём строении забежные ступени. Их форма и размеры существенно отличаются от прямых ступенек, которые используются для устройства прямых маршей.

К преимуществам лестницы с забежными ступенями и углом поворота на 90 градусов относят:

• универсальность и широкий спектр её применения;
• удобство в эксплуатации;
• довольно простой монтаж;
• возможность использовать пространство под лестницей;
• придать сооружению любое дизайнерское оформление.

С-образная

Такая лестница состоит из нескольких частей, которые в совокупности напоминают букву С. Обычно её построение осуществляется не двумя, а тремя маршами. Конструкция сочетает в себе плюсы как винтовых, так и прямых лестниц.

К достоинствам с-образной лестницы можно причислить:

• прекрасный и оригинальный дизайн, способный украсить интерьер любого дома;
• высокая степень комфортности, так как движущийся по ней человек почти не ощущает повороты;
• позволяет конструировать её в помещениях любого типа и размера.

П-образная

Очень интересным вариантом устройства поворотной лестницы является конструкция с разворотом на 180. П-образное строение позволяет изменить направление движения абсолютно в противоположную сторону, не занимая много пространства. Такие модели почти вплотную приблизились к винтовым вариантам, сохраняя в своей структуре марши.

По своему строению П-образная конструкция во многом напоминает поворотную лестницу на 90 градусов, но чередование поворотных и рядовых элементов производится в несколько отрезков:

• начало подъёма на второй этаж осуществляется по прямым ступеням;
• на следующем уровне начинается поворотная площадка (в данном случае забежные ступени);
• на последнем отрезке подъём осуществляется прямыми ступенями на марше.

Преимуществами лестниц с забежными ступенями с поворотом на 180 градусов считаются:

• привлекательный и эстетичный внешний вид;
• возможность установить в любой части комнаты;
• конструкции удобны в эксплуатации;
• имеют высокую степень прочности и надёжности.

Особенности деревянных лестниц

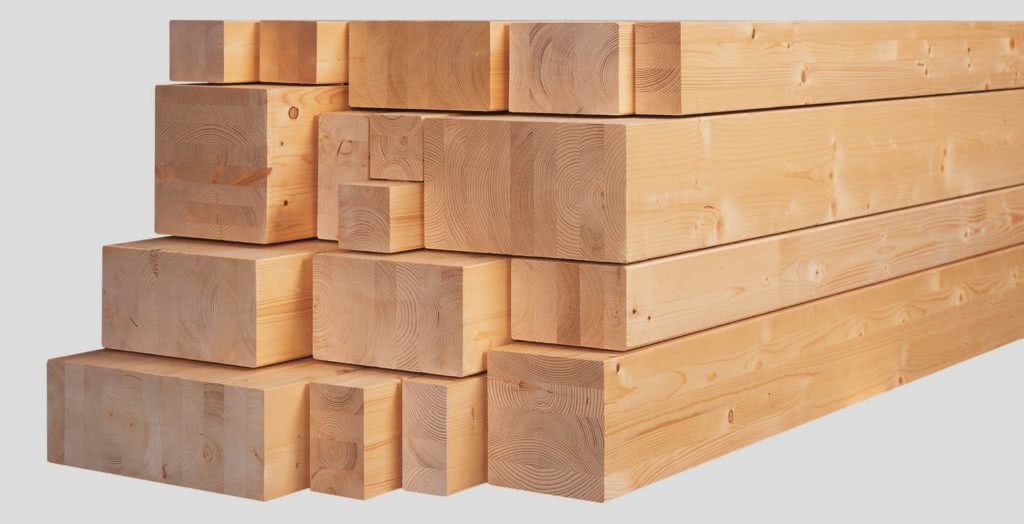

Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.

А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.

Конструкции

План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.

Существует два основных вида лестничных конструкций: винтовые и маршевые:

Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.

Винтовые конструкции экономят пространство

Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.

Разные виды маршевых лестниц

От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.

Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе

Из чего состоит лестница

И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.

Начнем с опорных элементов, к которым относятся тетивы и косоуры:

Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.

Схема сборки деревянной лестницы на тетивах – различные варианты

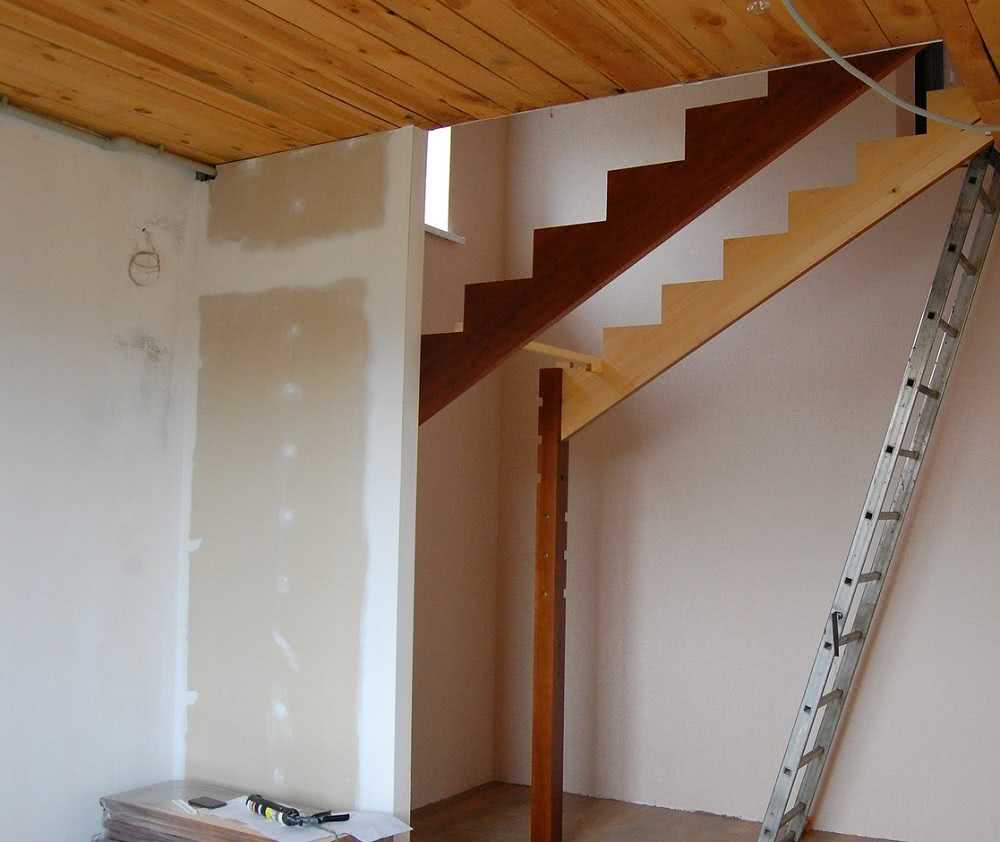

Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.

На этой картинке хорошо видна разница между тетивой и косоуром

Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.

Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.

К другим элементам, из которых состоит сборная деревянная лестница, относятся:

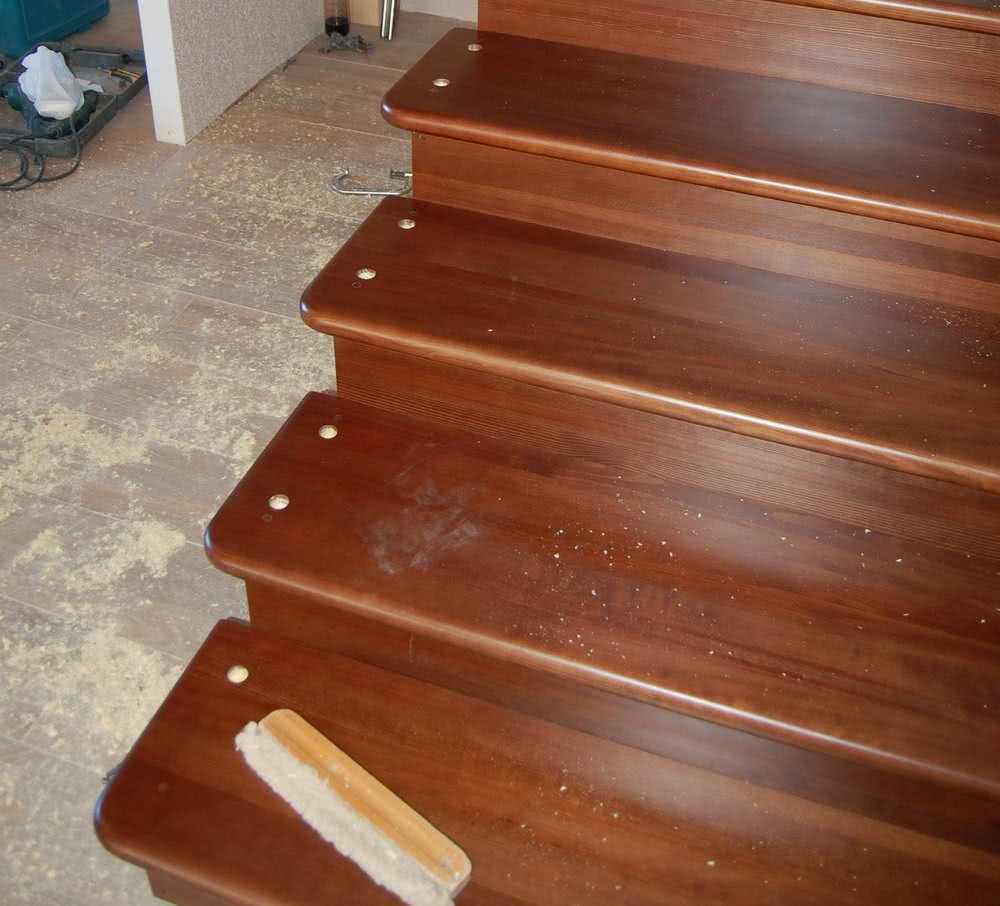

• Проступи – горизонтальные поверхности ступеней;
• Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.

Фото деревянной лестницы без подступенков

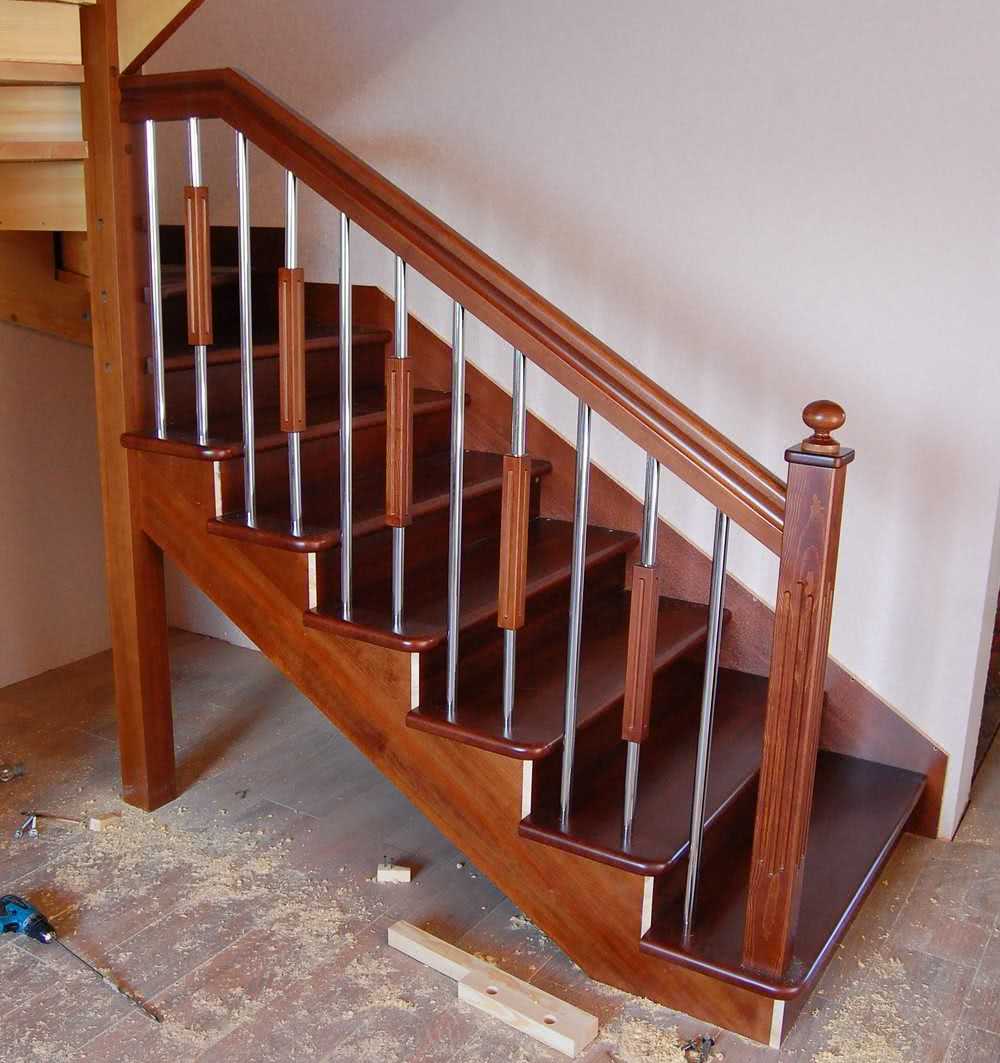

• Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
• Поручень – элементы ограждающей конструкции, крепятся к балясинам.

Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.

Все конструктивные элементы деревянных лестниц

Основные параметры для расчета

Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:

Угол наклона – около 30-45 градусов;

Изменение угла наклона в зависимости от назначения лестницы

• Высота подступенка – 15-21 см;
• Глубина проступи – 25-33 см;

Рекомендуемая глубина и высота ступеней

Ширина марша – не менее 80 см, лучше больше;

Рекомендуемая ширина марша для лестниц разного назначения

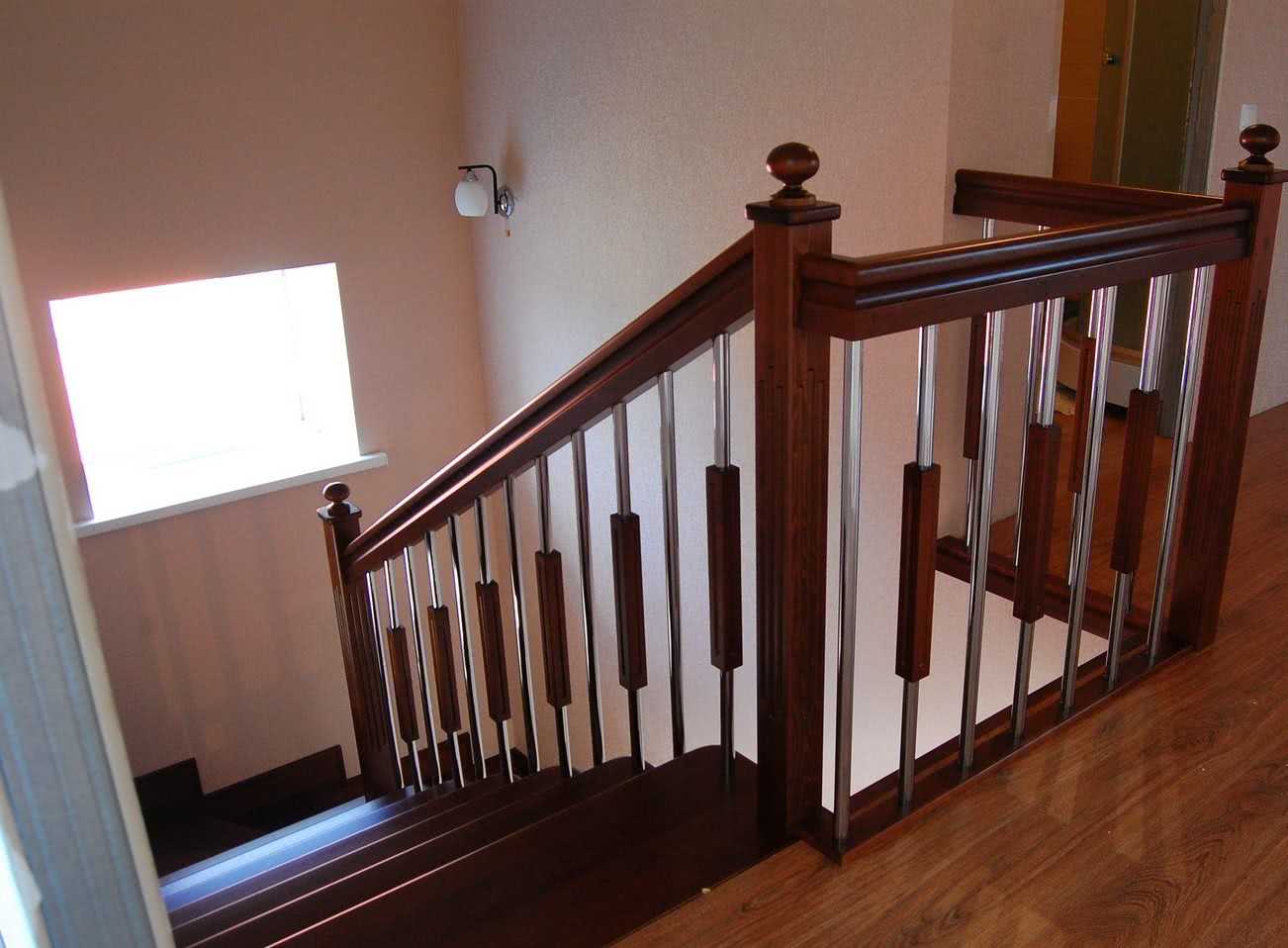

Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;

Параметры лестничных ограждений

Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.

Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову

Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность  на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Условные обозначения

Чертеж лестницы – это проекция на плоскость. Чтобы схема даровала полноту информации, для каждого проекта составляется план и сечение. На обоих чертежах обязательно указывается направление (куда будут подниматься люди). Нижняя точка конструкции отмечается кружком, верхняя стрелкой.

Для предотвращения путаницы при строительстве в плане обозначаются используемые материалы, согласно ГОСТ 5401-50. Полную информацию можно получить в этом нормативном документе, поэтому расскажем только про наиболее популярные материалы:

• Дерево. На торцевых разрезах обозначается в виде круговых и радиальных штрихов. На продольных схемах в виде продольных линиях.
• Бетон. На любых чертежах обозначается в виде точек и кружков хаотичной формы.
• Металл (любого типа). Обозначается в виде штрихов с диагональными линиями. Если толщина элемента менее 2 мм, используется разметка в виде сплошной заливки.

Условные обозначения строительных материалов по ГОСТ

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Выбор дерева для лестниц

Деревянная лестница органично выглядит в интерьере как современного, так и классического стиля. Конструкции из легкого и пластичного материала вписываются в пространство с любой геометрией.

На фото сосна — отсутствие дефектов в древесине есть залог качественной лестницы

При подборе дерева для изготовления маршей целесообразно придерживаться принципов:

• Несущие косоуры или тетивы изготавливают из механически прочных и недорогих материалов — ели, сосны. Древесина должна быть сухой, без сучков или трещин.
• Для ответственных частей лестниц — ступеней, площадок, поручней — применяют более твердые породы. Это дуб, ясень, бук, лиственница, клен. Они устойчивы к истиранию, не растрескиваются и не скрипят при усушке.

Ясень

Текстура ценных пород дерева очень выразительна, не требует дополнительного декорирования. Поверхность покрывают прозрачными маслами, лаками или воском, подчеркивающими естественный рисунок древесины.

Как сделать расчеты?

Перед любыми работами, которые касаются строительства, первым делом делаются необходимые замеры и расчеты. Имея на руках все данные для построения, нужно нарисовать чертежи, на котором изображается примерный вид строения и размеры всех его узлов. Лестница не исключение, поэтому для ее сооружения необходимо произвести замеры. За основу возьмем маршевую.

Сначала нужно узнать размеры места, количества ступенек и ширину пролета. Все расчеты выполняются следующим образом:

1. Нужно начертить прямоугольный треугольник, где в роли гипотенузы будет выступать лестница, а в роли катетов участки пола и стены под лестницей. Обычно такую лестницу устанавливают с углов в 45 градусов, но этот показатель можно изменить на другие значения. Но если угол будет слишком маленьким, то конструкция займет много места, а если очень большим — по лестнице будет тяжело и неудобно подниматься.
2. Чтобы узнать количество ступеней, необходимое для подъема на второй этаж, нужно их ширину поделить на натуральную длину катета пола. Для того чтобы высчитать необходимое количество подступенников (обычно от 100 до 200 мм) нужно их длину разделить на длину катета стены.
3. Ширина самой лестницы выбирается исходя из размеров комнаты и предпочтений хозяев.

Все полученные данные нужно учитывать при построении чертежа. Примерный чертеж деревянной лестницы можно увидеть на фото №1, а на фото №2 изображена вспомогательная таблица, которая упростит расчеты.

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного

Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней

Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды лестниц

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа

В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

https://youtube.com/watch?v=Ghf2jPWp3eE

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

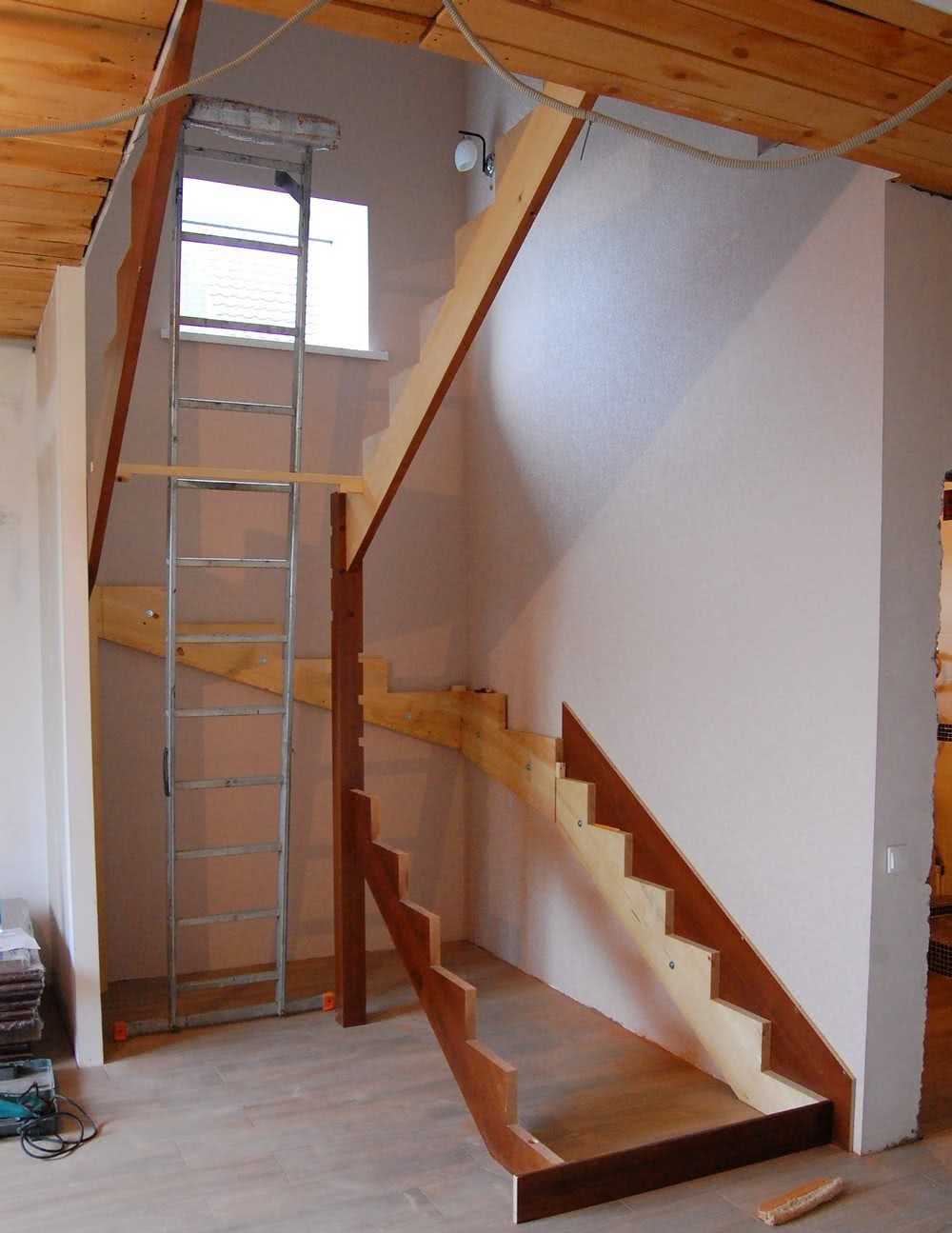

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

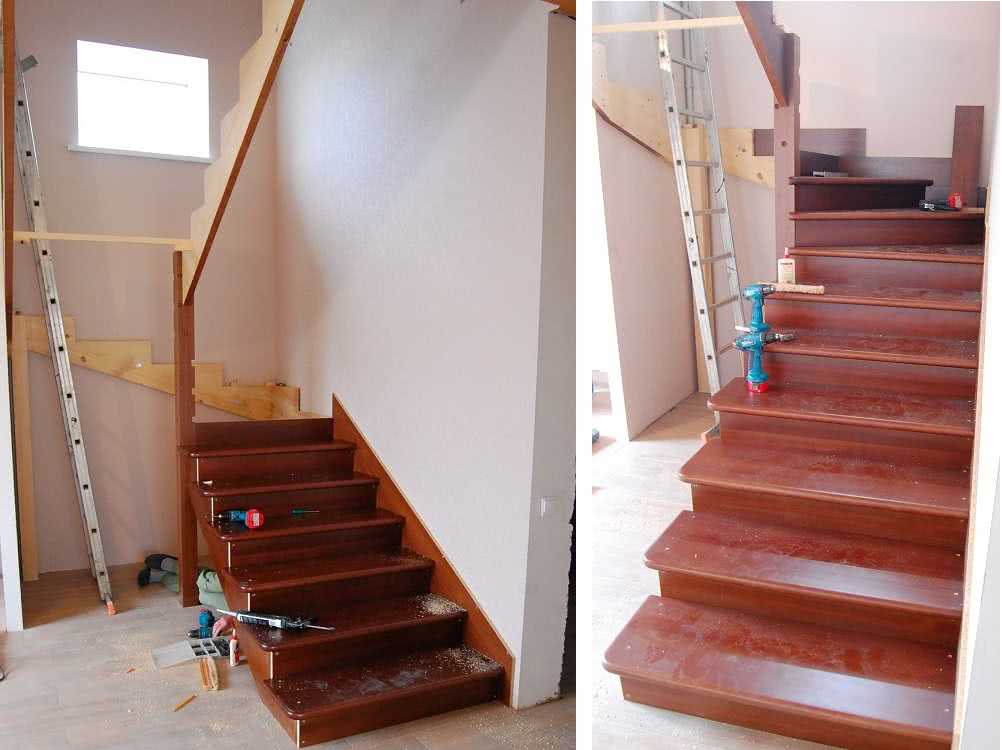

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясинСами балясины и перилаВид сверху

https://youtube.com/watch?v=edVoI6vfnS4

https://youtube.com/watch?v=cs53sgwpvEo

Вариант для тех, кто не любит вычурностиМеталл и стекло — интересное сочетаниеНеобычный дизайн межэтажной лестницыДеревянная лестница с элементами ковкиВариант использования пространства под маршевой лестницейИнтересная идея, а с торца — кладовая

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Как подключить телефон через блютуз к магнитоле Ремонт смесителя на кухне своими руками: пошаговая инструкция и подробное видео Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
