Деревянная двутавровая балка перекрытия своими руками

Содержание

Как избежать в процессе опасных ошибок?

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым

Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

Производственная компания РИОН

Если вы ищете надежного и проверенного временем производителя, у которого за разумные деньги можно заказать и купить деревянную двутавровую балку самого лучшего качества, то мы с уверенностью можем сказать – вы нашли такого производителя.

Мы работаем на строительном рынке России более десяти лет, и за это время стали надежными партнерами для множества компаний, завоевав безупречную деловую и качественную репутацию.

Вся наша продукция строго соответствует все требованиям ГОСТ – это незыблемое правило, потому что мы понимаем свою ответственность и не допускаем никаких «экономий» на качестве. Подобная экономия очень дорого обходится.

При производстве деревянных двутавровых балок на нашем производстве использует самый качественный и плотный брус из северных широт с оптимальной просушкой до 8-10 процентов.

А также самая качественная фанера, клеевые составы производства именитого бренда “KIILTO” и не менее качественные краски «TIKKURILA».

Специальная обработка торцов надежно защищает эти самые уязвимые части балки и проделают срок эксплуатации и внешний вид балки БДК.

Кроме того, мы поможем оперативно осуществить текущий ремонт опалубки для монолитного строительства – для этого у нас имеется весь необходимый спектр расходных материалов и комплектующих.

БЕЗ ПОСРЕДНИКОВМы производители балки БДК-1

Мы не покупаем и не перепродаем – мы производим! Именно поэтому наша балка деревянная двутавровая перекрытия имеет не только безупречное качество, но и самую привлекательную цену! Наша балка БДК имеет высочайший показатель водостойкости – ведь в процессе производства она проходит тщательную водоотталкивающую обработку. Это делает возможным использование балок БДК-1 вне зависимости от стоящей на улице погоды – и в дождь, и в снег.

Мы – надежные партнеры любого монолитного строительства! В этом уже убедились многие строительные компании – пришла и ваша очередь! Купить деревянную двутавровую балку БДК – только у нас!

Наша компания надежный партнер на рынке монолитного строительства, мы пользуемся успехом и доверием у строителей. Вся продукция компании сертифицирована.

ПРИМЕНЕНИЕ В МОНОЛИТНОМ СТРОИТЕЛЬСТВЕ

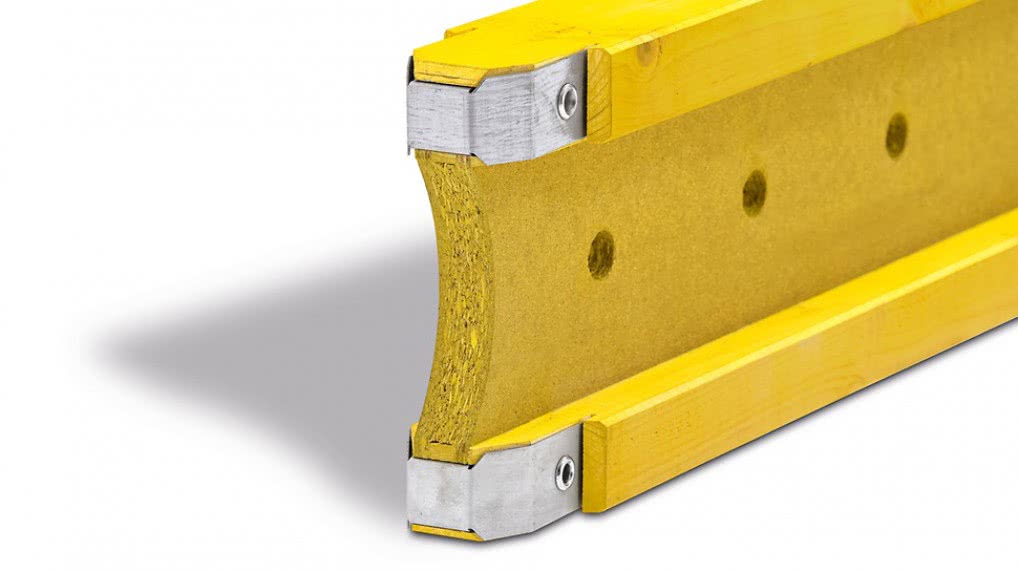

Балка БДК-1 используется в монолитном строительстве для формирования межэтажных перекрытий

Для изготовления деревянной двутавровой балки используют:

  • древесину хвойных пород
  • Фанеру ФК,ФСФ
  • Клей KESTOKOL D4000.

Применение балки БДК-1 с ее большой несущей способностью значительно снижает количество опор перекрытия, что сокращает количество частей для монтажа и демонтажа опалубки в результате чего уменьшает затраты рабочего времени и повышает рентабельность. Балка БДК-1 преднозначена для многоразового использования. Брус сечением 40х80 мм придает устойчивость и дает возможность забивать гвозди.

Технология устройства опалубки перекрытия

Деревянными балками перекрывают 1 этаж и формируют чердачное перекрытие 2 этажа дома. Использование ДДБ на строительстве зданий выше 2 этажа считается нецелесообразным, вследствие существенного увеличения нагрузки на деревянные конструкции. Перекрытие из деревянных двутавровых балок монтируют в следующем порядке.

  • Горизонтальную поверхность стен, сложенных из кирпича, блоков или бруса доводят до единого уровня цементной стяжкой, деревянными прокладками.
  • По периметру верха стен укладывают доски, которые крепят к ограждениям.
  • Балки заводят на стены и располагают их с шагом 500–600 мм. Размер шага может быть другим, в зависимости от проекта.
  • ДДБ крепят к доскам гвоздями или саморезами.
  • Несколько балок разрезают на отрезки для установки поперечных связей, соединяющих балки. Количество и частота крепления определяется проектом.
  • Снизу подшивают потолок из фанеры или OSB листов.
  • В межбалочные проемы укладывают маты из минеральной ваты, плиты пенопласта или другой теплоизоляционный материал. Заполнение проемов обеспечивает высокую тепло- и звукоизоляцию перекрытия.
  • Сверху укладывают фанеру или листы OSB.
  • Проемы в стенах между торцами балок заполняют кладкой и устанавливают перемычки для продолжения возведения стен 2 этажа.
  • Окна в ограждениях здания там, где видны торцы балок, заполняют кладкой из кирпича, стеновых блоков или закрывают подходящим листовым материалом.
  • В чердачном перекрытии предусматривают установку крепежных узлов для монтажа стропил.

Двутавровые каркасные дома

Каркасный дом имеет немало преимуществ: он простой и дешевый в строительстве, прочный и долговечный. При его возведении может использоваться двутавровая балка, которую можно сделать и самостоятельно.

Двутавровая конструкция

Использование двутавровых балок в каркасном строительстве

В малоэтажном каркасном строительстве металлические балки используют редко. Обычно специалисты применяют деревянные двутавровые изделия. Они представляют собой две полки из дерева, которые соединены стойкой из фанеры, ЛВЛ либо ОСП. Такие балки заменяют классические деревянные перекрытия из бруса.

Они позволяют существенно увеличить вариабельность форм постройки. Например, двутавровые балки применяются при возведении зданий, в которых предусматривается создание большой комнаты. При помощи обычных досок сделать надежное перекрытие в подобных домах не получится.

Используются двухтавровые балки в каркасном строительстве не только при создании перекрытий, но и при монтаже пола, каркаса.

Технология строительства двутавровых каркасных домов

Чтобы сделать качественный каркасный двутавровый дом, нужно знать технологию строительства. Перечень основных шагов по возведению сооружения приведен ниже:

  1. установить цокольное перекрытие из двутавра на деревянную обвязку по основанию дома;
  2. щиты из балок установить на цокольное перекрытие;
  3. связать щиты по верху полосами фанеры;
  4. поверх обвязки установить межэтажное перекрытие;
  5. на межэтажное перекрытие поставить щиты второго этажа из балок. Обвязать их фанерой.

Конструкция каркасного дома

Область применения двутавра

Двутавровые деревянные балки обычно применяются в каркасном строительстве, при возведении каменных построек. С их помощью можно проводить такие работы:

  • создавать бесшумный пол;
  • изготавливать все типы перекрытий;
  • оборудовать стропильную конструкцию кровли;
  • устанавливать межкомнатные перегородки;
  • создавать монолитную опалубку;
  • проводить реконструкцию (поднимать уровень пола, менять балки перекрытия, возводить террасы, беседки, мансарды).

Целесообразно применять двутавр при создании бетонных конструкций. Это повышает прочностные параметры и продлевает срок службы.

Преимущества и недостатки

Любое строительное изделие имеет свои положительные и отрицательные черты. Преимущества двутавровых балок:

  • влагостойкость;
  • небольшой вес;
  • не подвержены порче насекомыми-вредителями;
  • долговечность;
  • огнестойкость;
  • оперативность монтажа (двутавровый каркасный дом можно возвести за 4 месяца);
  • не подвержены гниению;
  • более низкая, чем у обыкновенного бруса, теплопроводность;
  • возможность создания коммуникационных отверстий (прочностные параметры изделия от этого не ухудшаются);
  • сооружение из двутавра не деформируется и не растрескивается со временем;
  • отсутствие усадки;
  • энергоэффективность (двутавровые каркасные постройки защищены от мостиков холода).

Двутавровые каркасные дома получаются более легкими. Поэтому они не нуждаются в крепком фундаменте. Это позволяет сэкономить финансовые средства на строительстве.

Двутавровый каркасный дом имеет такие недостатки:

  • по мнению некоторых специалистов, смолы, которыми склеена балка, содержат вредные вещества;
  • для крепления балок нужна специальная оснастка. Без нее создать надежную установку не получится. Такая оснастка находится в дефиците на рынке;
  • цена двутавровых деревянных балок выше, чем стоимость обычного бруса.

Балка для каркаса своими руками

Как сделать двутавр своими руками

Чтобы построить долговечный каркасный двутавровый дом, нужно использовать качественный материал. Не все производители двутавровых балок являются ответственными и выпускают надежную продукцию. Чтобы избежать покупки недоброкачественного двутавра, можно попытаться смастерить такое изделие своими руками.

Двутавр создается по такому алгоритму:

  1. Подготовить брусья. Сделать в них выпилы для монтажа стойки.
  2. Осмотреть плиты на наличие дефектов.
  3. Промазать выпилы в брусьях тонким слоем клея.
  4. Собрать элементы изделия. Выровнять и прижать детали.
  5. На собранный двутавр наложить металлические элементы и зафиксировать хомутами.

Самостоятельное изготовление двутавровой балки может значительно снизить себестоимость строительства (на 20% и более). Но для создания таких изделий нужны навыки и опыт. Если нет уверенности в своих силах, то стоит обращаться к специалистам.

На нашем сайте представлен перечень надежных компаний Москвы и других городов РФ, которые оказывают услуги по строительству каркасных домов из двутавра.

Загрузка…

На какие параметры обращать внимание при расчетах

Каждая двутавровая балка перекрытия может выдерживать определенную максимальную нагрузку. Во время проектирования специально предусматривается дополнительный запас прочности в пределах 40–50% — это позволяет полностью исключать вероятность появления аварийных ситуаций из-за грубых нарушений технологии строительства. Какие исходные данные нужны для расчетов?

  • Максимальные значения нагрузки на перекрытие. Определяется нагрузка на одну балку, составляется эпюра усилий и на основании полученных данных по таблицам подбирается сечение.
  • Длина пролета перекрытия. При расчетах этот параметр нужно увеличить и предусмотреть площадки для упора двутавровых балок.

    Расчет шага балок в зависимости от длины пролета

Шаг двутавров принимается стандартным 60 см и согласуется с размерами утеплителей из минеральной ваты. Из специальной таблицы архитекторы для расчетов используют осевой и статический момент инерции, для определения расстояния между балками учитывается радиус инерции. Прогиб вычисляется исходя из нормативной и расчетной нагрузки, длины перекрытия и расчетного сопротивления. При этом соблюдается обязательное условие, что прогиб деревянной двутавровой балки перекрытия не может превышать 1/250 ее длины.

Расчет прогиба балок

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции

Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Порядок изготовления деревянной балки двутавровой

Подразумевается, что материалы просушены, отбракованы и готовы к использованию.

Планки

Наиболее важный технологический этап. От того, насколько точно произведена разметка, зависят долговечность двутавровой балки и ее способность держать расчетную нагрузку. Даже малейший перекос стенки будет иметь самые негативные последствия. Выборка древесины в брусе должна вестись строго по осевой линии заготовки. Это и учитывается при разметке деревянной детали под двутавровую балку. Причем независимо от линейных параметров планки.

Часто встречающийся вопрос – какова глубина паза в брусе? Здесь нужно ориентироваться на габариты стенки. Рекомендуемая выборка дерева – порядка 10% от длины двутавровой балки.

Стенка

Так как она устанавливается в пазы, подготовленные в брусе, соответствующие кромки листа (плиты) следует немного стесать.

Сборка двутавровой балки

Сам процесс изготовления, когда все грамотно организовано, много времени не занимает.

  • Промазка клеем пазов в планках.
  • Установка в заготовку, которая является нижней, листовой или плитной стенки.
  • Накладка бруса сверху, прижим и выравнивание.

Особенность работы

Необходимо не только добиться плотного прилегания всех частей двутавровой балки, но и избежать их перекоса в процессе высыхания клея. Для этого следует использовать любое «железо» с соответствующим профилем. Можно взять готовый швеллер по размерам планок, согнуть листовой металл, придав ему нужную форму. Останется лишь эти детали наложить на собранную двутавровую балку снизу и сверху и зафиксировать хомутами или обмотать веревкой, как кокон.

Практические рекомендации

  • Расчет параметров двутавровой балки в зависимости от нагрузки лучше доверить профессионалу. Собрать ее своими руками несложно, а вот самостоятельно определить необходимые параметры (к примеру, толщину, ширину заготовок) сможет лишь специалист в этой области. Сэкономив на оплате его услуг, впоследствии можно потерять значительно больше на капитальном ремонте.
  • Не следует использовать изделия, изготовленные по единому шаблону, для разных условий применения. Опять-таки, из-за возможных отличий по предельной нагрузке.
  • Покупная древесина, даже промышленной осушки, характеризуется определенным уровнем влажности. Перед тем, как приступать к «конструированию» двутавровых балок и их сборке своими руками, пиломатериалы следует некоторое время выдержать в условиях, где они дополнительно просохнут. В противном случае есть риск, что после установки опорного элемента его поведет, а вместе с ним и всю конструкцию.
  • Производительность можно существенно повысить, если правильно организовать работу по изготовлению двутавров. Независимо от размеров балок, все они имеют идентичную конструкцию. Следовательно, целесообразно процесс подготовки разбить на несколько этапов. Например, раскрой материалов, шлифовка образцов, их обработка препаратами (антипирены, антисептики) и так далее. При выполнении однотипных операций экономия времени налицо. В этом случае на изготовление одного двутавра уйдет минут 15, не больше.
  • Решение использовать для стенки доску – не совсем правильное. Рекомендованные выше материалы из фрагментов дерева (фанера, OSB) в процессе изготовления подвергаются «горячему» прессованию. Значит, характеризуются большой плотностью. А вот о древесине такого не скажешь. Поэтому доска при сборке двутавровой балки используется крайне редко – при небольшой высоте изделия, и то, по необходимости. Причем берутся только плотные породы, а они стоят довольно дорого. Да и их защита от впитывания влаги потребует более интенсивной обработки. Вывод – такое решение экономически неоправданно.

Собственно, ничего сложного ни на этапе подготовки, ни в процессе сборки двутавровой балки своими руками нет. Если инженерные расчеты сделаны грамотно, с учетом всех особенностей эксплуатации, то самодельный опорный элемент получится ничуть не хуже заводского. А главное – в точности подойдет по месту установки.

Виды деревянных двутавровых балок

Для изготовления двутавровой балки используется брус, а для перегородки – плиты OSB или фанера. Детали изделия склеивают специальным клеящим раствором для несущих конструкций. В зависимости от характера используемого материала различают следующие виды изделий:

  1. Двутавровые балки из фанеры и цельного бруса – для них в основном применяют древесину хвойных пород, так как она более устойчива к гниению и грибкам. Брус обязательно высушивают, так как влажная древесина со временем сильно деформируется. Доска, как правило, не достигает длины более 4–6 м. Однако прямо на месте строительства можно удлинять элементы, скрепляя двутавры между собой на болты с гайками.
  2. Двутавровые фанеродеревянные клееные балки выполняются из клееного бруса. Преимущество этого материала состоит в полном отсутствии усадки. Такую доску склеивают из фрагментов, уложенных в разном направлении. Это не позволяет изделию отводить влагу, как цельный брус, но зато обеспечивает сохранность формы и точность геометрических размеров. Кроме того, длина готового изделия для перекрытия может достигать 12 м. Сохраняют все свойства древесного материала: балки прекрасно подвергаются резке, распилу, обеспечивают надежное крепление.

Помимо материала, пользовательские характеристики деревянных двутавровых балок обеспечивают и размеры, и конструкция. По этим признакам изделия разделяют на несколько серий:

  • серия БДК – клееные деревянные двутавровые балки, используются при сооружении коротких пролетов;
  • БДКУ – усиленная конструкция для перекрытий, здесь используется более широкая полочка, балка выдерживает более высокие нагрузки и используется на длинных пролетах;
  • БДКШ – это деревянные двутавровые балки перекрытия и стропильной системы с очень длинными пролетами, в изделии ширина полки достигает 89 мм, что обеспечивает способность выдерживать очень высокие нагрузки;
  • СДКУ – усиленная стойка, она используется не для перекрытий, а для сооружения стенового каркаса;
  • СДКШ – стойка с более широкой полкой, двутавровую конструкцию применяют для стеновых панелей.

Все варианты относятся к конструктивным материалам, то есть могут быть использованы для строительства несущих конструкций

Чаще всего они находят применение при сооружении каркасных домов, где важно не увеличивать нагрузку на стены и фундамент

Инженерные особенности двутавровой балки

Применяя деревянный двутавр, можно одновременно решить сразу несколько задач.

Применение двутавровой балки из металла определяется ее габаритами и способом изготовления, но спектр использования того инженерного элемента чрезвычайно широк — от строительства жилищного, до крепления шахтных тоннелей, строительства мостов, колонн, даже космических пусковых установок.

Двутавр обладает высочайшей прочностью на изгиб, кручение и сжатие, благодаря чему может выдерживать огромные нагрузки как вертикальные, так и горизонтальные.

Огромные возможность каркасного жилищного домостроения позволили наладить устройство недорогих и надежных домов, выполненных полностью из дерева и древесных материалов. Но двутавровая балка и здесь нашла себе место, правда уже не в металле, а в дереве. Практика и расчеты показали, что двутавр имеет большую стойкость к кручению, чем брус прямоугольного или квадратного сечения, а к тому же позволяет экономить дорогую древесину. Но при этом здание остается таким же экологически чистым, а двутавровая деревянная балка легкой, прочной и доступной.

Преимущества двутавровых балок из дерева

Популярность использования данных изделий в строительстве обусловлена рядом серьезных достоинств двутавровых балок:

  • высокая несущая способность элемента, позволяющая создавать опалубку для перекрытий большой площади;
  • экономичность — невысокая стоимость балки и возможность уменьшить количество других материалов. Так, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки;
  • возможность избежать таких явлений как растрескивание, усадка, деформация, раскалывание;
  • возможно сращивание балок при помощи запиливания замка и использования обычных болтов;
  • сохранение первоначальной геометрии — балки не гнутся даже при резких перепадах влажности;
  • экологичность — всем прекрасно известно, что нет экологичнее стройматериала, чем дерево;
  • устойчивость к воздействию извне: атмосферные осадки, влага, паразиты и пр.;
  • легкость элементов, упрощение процесса подъема и монтажа конструкции. Данные факторы существенно ускоряют процесс, увеличивая рентабельность возведения здания;
  • долговечность. При условии высокого качества изделия, его срок службы измеряется десятилетиями.

Деревянные двутавровые балки: характеристика и особенности

Любой из строительных элементов может характеризоваться как с положительной, так и с отрицательной стороны. У балок двутавровых деревянных есть целый ряд недостатков, однако обладание многими достоинствами позволяет выгодно выделить данный материал среди остальных.

Двутавровые балки технические характеристики имеют следующие:

  • Способность выдерживать огромную нагрузку. Этому способствует характерное двутавровое сечение, обладающее повышенной характеристикой по сравнению с прямоугольными или круглыми сечениями. Кроме того, двутавровые балки, технические характеристики которых обладают высокой нагрузочной способностью, могут иметь самые разные размеры, что дает возможность выбора оптимальной длины для перекрытия большого пролета.
  • Простой процесс монтажа. За счет особой конструкции изделия и небольшой массы можно быстро и просто произвести монтажные работы без использования Вес балок двутавровых значительно меньше, нежели у железобетонного или металлического изделия, по этой причине работа с такими материалами существенно удешевляется и упрощается.
  • Экономичная целесообразность. За счет относительно малой высоты сечения двутавровых древесина расходуется более экономно.
  • Низкий уровень теплопроводности. По сравнению с изделием из стали или железобетона, деревянные конструкции задерживают тепло и препятствуют проникновению холода.

Размеры материала позволяют без труда справиться с нагрузкой, придают и другие отличительные технические свойства, за счет которых длительная эксплуатация и высочайшая нагрузка на двутавровые балки не приводит к изменению геометрических ее параметров, не вызывает деформации и растрескивания, что существенно продлевает срок службы самой конструкции.

Двутавровая усиленная балка, облегченная, их преимущества

Деревянная двутавровая балка имеет массу преимуществ перед другими силовыми конструкциями в первую очередь тем, что она лишена таких недостатков бруса из дерева, как кручение и прогиб. Никакая усушка или повышенное содержание влаги не сможет повлиять на линейные размеры и форму готового изделия. Поэтому полы всегда будут идеально ровными и без скрипов, а кровельные конструкции не подвержены деформации.

К тому же, с точки зрения конструктивной целесообразности применения деревянных двутавров стоит отметить их отличную адаптацию под любые коммуникационные сети, под любые нагрузки, главное — все правильно просчитать. Балка может быть как усиленной, если ей предстоит выдерживать нагрузки определенного характера, так и наоборот, облегченной, что позволит легко манипулировать параметрами конструкции.

А это в свою очередь, даст несомненный экономический эффект, кроме того, оптимальный расчет нагрузки и надежную конструкцию. Поэтому, применяя деревянный двутавр, можно одновременно решить сразу несколько задач, при этом сэкономив неплохую сумму.

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

  • цокольное или подвальное перекрытие;
  • межэтажное перекрытие;
  • чердачное перекрытие.

Чердачное перекрытие

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Процесс монтажа своими руками

Этапы монтажа двутавровых балок из дерева по техническим нормам включают в себя следующие шаги:

  1. На цементную стяжку несущих стен или деревянные прокладки, укладывают доски, которые с помощью анкеров крепят к заранее установленным конструкциям (ограждениям).
  2. На них укладывают балки, имеющие шаг 50-60 (см), или другой, согласно проекту, но не менее представленных величин.
  3. Балки прикрепляют к доскам с помощью гвоздей и саморезов, концы их обязательно оборачивают гидроизолятором.
  4. Поперечные связи между изделиями формируют за счет распиливания балки на отрезки.
  5. Низ подшивают OSB листами или плотной фанерой.

Все остальные работы с обустройством слоев проводятся по принятому плану работ. Иногда, в домах из оцилиндрованных бревен балки могут устанавливаться с помощью врезки или врубки. Для этого в стенах формируются проемы заданной глубины и толщины. Укрепляются балки профилированными изделиями, пластинами, анкерными соединениями.

Металлические двутавры устанавливаются чаще в монолитных, кирпичных и панельных домах прямо по армированному поясу, с учетом размеров шагов:

  1. Шов пояса могут приваривать и укреплять крупными болтами по сделанным отверстиям.
  2. Все проходы и отверстия зажимаются хомутами и надежно привариваются к армировке конструкционной стены.
  3. Низ подшивается материалом, который задуман по проекту, или формируется опалубка, и делается черновой пол из монолита.

ЖБ-балки крепятся по типу металлических. Они имеют монтажные петли, с помощью которых их удобно укладывать, а затем их приваривать к армированным прутьям армопояса. Затем занимаются обустройством перекрытия, и формированием слоев пирога чердака.
