Держатель электродов для сварочного аппарата

Популярные производители

Перейдем к популярным производителям держателей для электродов.

Telwin – мировой лидер по изготовлению сварочных аппаратов, систем резки и зарядных устройств. Итальянская компания предлагает держатели под одноименной торговой маркой.

Пружинные электрододержатели для сварочных работ немецкой компании ABICOR BINZEL отличаются следующими характеристиками: высокопрочная и теплоизолирующая рукоятка; жесткая фиксация динода в четырех положениях; эргономичность; прочность; универсальность использования.

Компания Trafimet основана в 1974 году в итальянском городе Винченца. Производитель предлагает инструменты пружинного типа, обладающие следующими техническими параметрами: небольшой вес агрегата; надежность; неприхотливость в эксплуатации.

Российская компания “Сварог” выпускает инверторное оборудование. Держатели от данного производителя изготовлены с соблюдением всех государственных стандартов; позволяют проводить сварку во всех положениях, а также в труднодоступных местах.

Шведский концерн ESAB является одним из мировых лидеров по производству оборудования, материалов, аксессуаров, средства защиты и других принадлежностей для сварки. Широкий ассортимент включает также электрододержатели винтового типа, характеризующиеся максимальную безопасность и качество работ. См. ролик выше.

Головной офис и производство предприятия EWM расположены в немецком городе Мюндерсбах. Компания специализируется на изготовлении и реализации широкого ассортимента оборудования, в том числе и электрододержателей различного типа.

Российская торговая марка BRIMA занимает одну из ведущих позиций на рынке оборудования, комплектующих и материалов для сваривания. Электрододержатели рассчитаны на три группы потребителей: бытовые, профессиональные и промышленные.

Компания SANTOOL – надежный производитель и поставщик качественной продукции для сварки. Оборудование выпускается под несколькими торговыми марками. Приборы обладают надежной фиксацией, электропроводящие части изолированы от случайного прикосновения.

Российское предприятие Skrab реализует продукцию под собственным одноименным брендом, а также поставляет профессиональное оборудование от ведущих производителей. Оснащение применяется во многих сферах деятельности.

СИБРТЕХ – отечественный производитель высококачественного инструмента и оборудования. Компания предлагает электрододержатели клещевого типа

При работе с агрегатами важно, чтобы электроведущие части не соприкасались со свариваемым изделием или руками человека. По продукции данного производителя были замечания, смотрите видео выше и ниже

Итальянское предприятие Quattro Elementi занимается изготовлением и реализацией оборудования, материалов и аксессуаров. Продукция выпускается под торговой маркой Ergus.

Компания Корд – крупнейший российский изготовитель инновационного оборудования и аксессуаров для сварки. Представленные в ассортименте зажимы созданы в соответствии с нормами ГОСТа и имеют различный тип конструкции.

В 2014 московская компания “Асанта” открыла собственное производство электрододержателей и клемм заземления под торговой маркой “Сатурн“. Зажимы просты в использовании, идеально подходят для сварочных инверторов как бытового, так и профессионального уровня.

Как сделать держак для сварки своими руками

Несмотря на то, что качество и надежность у сделанного сварочного держака своими руками хуже, чем у заводских моделей, он успешно выполняет свои функции. Простые конструкции собирают их подручных материалов.

Держак в виде трезубца

Зажим сваривают из трех отрезков рифленой арматуры диаметром 8 мм по схеме треугольника. Средний зубец выгибают так, чтобы он прочно удерживал сварочный пруток. В качестве изоляции используют кусок резинового шланга или пластиковую ручку с велосипедного руля. Для подключения кабеля к самодельному держаку для электродов приваривают трубку. Свободный конец расплющивают и сверлят отверстие под болт.

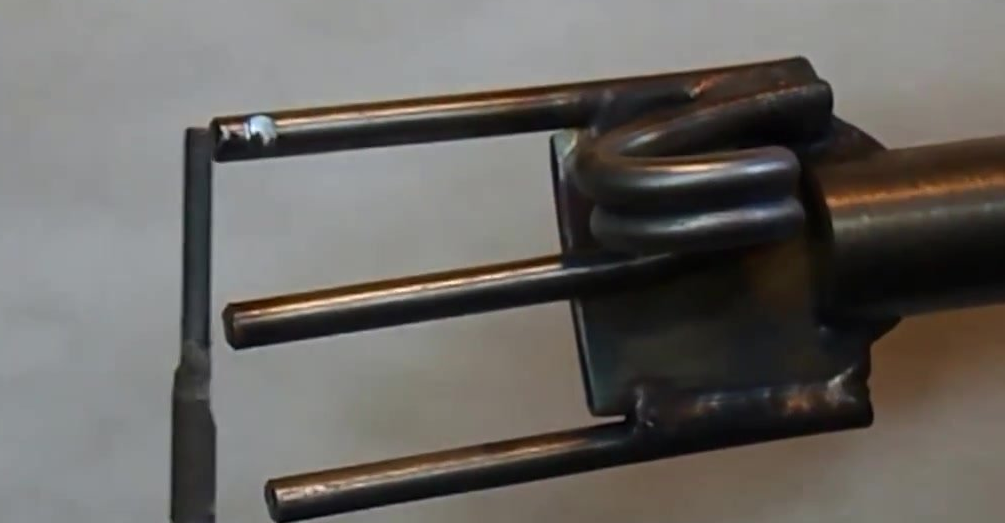

Самодельный держак-трезубец

Вилка-трезубец с пружиной

В отличие от предыдущего варианта у этого держака зубцы располагаются линейно. Средний палец сделан в виде пружины с прямым концом, который прижимает сварочный стержень. Такая конструкция обеспечивает надежный электрический контакт и легкое удаления огарка. Однако эта разновидность держака для электродов обойдется дороже, так как изготавливается из легированной нержавеющей стали.

Самодельный держак-трезубец с пружиной

Держатель из уголка и арматуры

В отличие от вилки у этого держателя сварочного два крайних зубца заменены уголком, к которому приварен средний палец. За счет увеличения площади соприкосновения сварочного стержня с токоведущими частями контакт становится надежней. Однако проблема с удалением огарков остается.

Самодельный держак из уголка и арматуры

Держак с зажимным винтом

Для сборки такого электрододержателя для сварки подготавливают два отрезка из полосы шириной 30 мм с закругленными концами. Длиной 220 и 80 мм. Также потребуются отрезок прутка с отверстием для электрода и болт с барашком. Диаметры зависят от электродов.

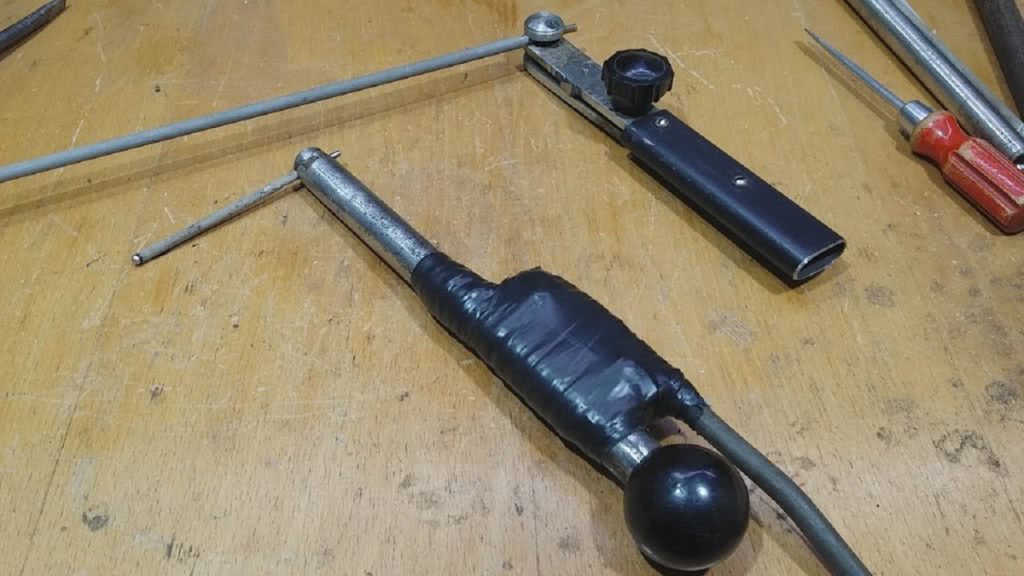

Самодельный держак с зажимным винтом

На полосах сверлят по два отверстия. На короткой полосе на 2 — 3 мм больше. Между ними поперек длинной полосы приваривают отрезок электрода. На другом конце сверлят отверстие для подключения кабеля. Болт и отрезок прутка вставляют на место, затем приваривают. Устанавливают короткую полосу. При закручивании барашка один конец опускается, а другой поднимается, прочно зажимая электрод, вставленный в отверстие прутка.

У каждого мастера свое мнение по поводу того, что лучше ― заводской или самодельный сварочный держатель. Однако результаты опросов показывают, что большинство предпочитает второй вариант. Выбор обосновывают низкими затратами и удобством для работы.

Как выбрать держатель для электродов?

Выбрать правильный держатель электродов для сварочного аппарата – ответственнейшее занятие, призванное сделать последующую работу сварщика эффективной и безопасной

При выборе следует обратить внимание на следующие параметры:

1. Технические характеристики

Важным моментом рабочего функционала должно быть соответствие инструмента используемой в сварочном агрегате силе тока: в случае выбора меньшего по показателю держателя зажим электрода, обгорев, выйдет из строя через день-два – кроме того, использование держателей меньшей силы тока просто небезопасно.

Применение держателя «с запасом», т.е. с несколько большим значением силы тока, чем требуемое, хоть и безопасно, но не всегда удобно при длительных работах или неудобных условиях их проведения: больший ампераж способствует конструктивному увеличению массы и габаритных размеров инструмента.

1. Габаритные размеры

Для комфортной работы держатель электродов должен обладать максимальной компактностью и легким весом: лишние граммы никак не скажутся на проведении краткосрочных работ, а вот при длительных сварочных процессах, требующих особого внимания и аккуратности, громоздкий и тяжелый инструмент вызовет у мастера лишь дискомфорт и излишнее мышечное напряжение.

Если стоит вопрос выбора из нескольких моделей, обладающих одинаковыми рабочими характеристиками, следует отдать предпочтение более легкому и миниатюрному держателю электродов.

1. Зачастую очень неидеальные рабочие условия использования (слишком высокие или низкие температуры, пылевые загрязнения, влажность и т.д.) должны быть в полной мере скомпенсированы высокой надежностью держателя для электродов .

Корпус держателя (рукоять и изолирующие накладки), как правило, выполняется из прочного пластика с высокими изолирующими характеристиками. Профессионалы предпочитают инструмент с массивным литым зажимом, поскольку пластинчатые наборные губки более подвержены выходу из строя. И безоговорочной надежностью отличается винтовой держатель, резьбовая фиксация которого способствует однозначному положению электрода.

1. Ценовая категория предлагаемых ассортиментом магазинов держателей очень различна и может варьироваться от 100 до 15000 рублей (если говорить о брендовых проточных держателях зарубежного производства). Следует понимать, что дешевые модели принципиально не могут отличаться надежностью, качеством используемых материалов и продуманностью конструкции и, в любом случае, не рассчитаны на длительное активное использование в несколько смен профессиональными мастерами. Зато такой инструмент может вполне устроить сварщика-любителя для выполнения каких-то разовых работ. С другой стороны, дорогой профессиональный инструмент рассчитан на серьезное использование и значительные нагрузки, а бытовому мастеру не имеет смысла вкладывать в него капиталы.

Следует помнить, что использование держателя электродов для сварочного аппарата подразумевает не только непосредственное его применение при выполнении сварочных работ, но и правильный уход за ним. Необходимо содержать зажим электрода в чистоте для обеспечения максимально плотного контакта губок с электродом – это избавит их от подгорания, и держатель прослужит долгое время.

Несмотря на надежность заводских конструкций сварочных аппаратов в процессе эксплуатации отдельные его части могут выйти из строя, в том числе и приспособление для удержания электродов. Безусловно, можно приобрести данные запчасти в магазине. Они представлены в продаже широко, но преимущественное большинство профессионалов предпочитают устанавливать самодельный держак для электродов. Его конструкция проста, но она должна точно соответствовать определенным стандартам:

• самоделка должна обеспечивать диэлектрическую защиту сварщика;
• сварочный держак должен хорошо теплоизолирован;
• провода должны быть закреплены надежно и качественно;
• держатель должен выдерживать электрические токи в несколько сотен ампер;
• электрод должен удерживаться максимально крепко;
• замена электродов должна быть проста и оперативна.

Два последних требования по факту противоречат друг другу, поэтому самодельный держак для сварки – это всегда компромисс для мастера.

Как не купить низкокачественный?

Недобросовестные производители делают губки держака для сварки из стали и покрывают их медью. Внешне отличить детали сложно, особенно если человек не обладает специальными знаниями. Самый простой способ проверить, взять с собой в магазин магнит. Он прилипает к черным металлам и не магнитится к меди.

К сварочному держателю прилагается инструкция, в которой описание устройства, его техническая характеристика. На качественный товар производитель дает гарантийный срок.

На корпусе имеется маркировка. Она включает в себя фирменный знак производителя, клеймо, подтверждающее качество, дату изготовления, а также ГОСТ, которому соответствует данное изделие. Хороший держатель имеет все необходимые документы и значения на корпусе.

Не стоит экономить на держаке и покупать дешевый, или на рынке. Такая экономия приведет к лишним расходам. Устройство быстро выйдет из строя и придется покупать новое. В первую очередь начнут подгорать губки. Невозможно сделать ровный шов, если электрод шатается, выпадает. Изолирующие детали из материала низкого качества будут лопаться и отваливаться.

Самодельный пенал для хранения электродов

Варите металл сухими электродами. Большинство начинающих сварщиков знают об этом. Обычно электроды сушат в бытовой духовке, кладут на батарею, или прокаливают в специально предназначенной для этого электрической печи. Основной вопрос в том, как сохранить электроды сухими и защитить их от влаги, содержащейся в воздухе, например, при длительном хранении в бытовке.

IvenПользователь FORUMHOUSE

ДжиперМодератор-консультант FORUMHOUSE

Недорогой тубус для хранения сухих электродов можно сделать из пластиковой канализационной трубы диаметром 5 см. Ещё потребуются соединитель и заглушка. Девайс получается дешевым, прочным и герметичным. При желании электроды можно разложить по разным тубусам по маркам и диаметрам.

OnozdrachoffПользователь FORUMHOUSE

Я сделал пенал для хранения электродов так:

1. Взял обрезок канализационной трубы диаметром 5 см.
2. Пластиковую бутылку на 0.5 л.
3. Трубу отрезал по длине электродов, а бутылку разрезал пополам.
4. Торец трубы обмотал двусторонним скотчем.
5. На трубу надел половинку бутылки.
6. Нагрел место соединения и пластик намертво, как термоусадка, обжал трубу.

Затем я просушил электроды. Рассовал их по тубусам и закрутил крышки.

Аналогичный вариант повышенной ёмкости из канализационной трубы 110-ки и пластиковой бутылки на 5 л.

В тубус помещается 5 кг электродов.

А это пенал для хранения электродов Leonidd. Принцип изготовления аналогичен тубусу выше.

Только горлышко от 5-ти литровой бутылки вклеивается в трубу.

Классификация электродержателей

Если рассуждать в общем, то эти устройства делятся на две большие группы: специализированные и универсальные, регламентированные в ГОСТах.

Электрододержатель самодельный.

Самые популярные разновидности универсальных держателей следующие:

Держатель – прищепка зажимного типа может быть представлен в двух вариантах: пружинном и рычажном. У этого устройства, которое можно назвать зажимом для электрода, предельно простая конструкция и низкая стоимость. Он совместимый практически со всеми сварочными агрегатами

Дает отличные характеристики: хороший поджог дуги, высокое качество шва и, что немаловажно, экономию электроэнергии.
Вилка – трезубец является самой, пожалуй, распространенной версией среди профессиональных сварщиков. С этими электрододержателями для ручной дуговой сварки связаны некоторые нюансы

Дело в том, что в традиционном виде он плохо защищен: много частей находятся под напряжением, что несет высокий риск вреда здоровью. Помимо травмы электричеством есть риск получить вдобавок лучевое поражение. Есть, конечно, модифицированные автоматизированные модели, которые считаются безопасными и показывают хорошие технологические показатели.
Держатель – цанга зажимного типа используется в узком направлении: только в горелках для аргонодуговой сварки.
Винтовой держатель в нескольких вариантах: зажим может быть прямой или загнутой формы с разными направлениями резьбы – как левой, так и правой.
Безогарковый держатель работает по другому принципу. В соответствии со своим названием предотвращает возникновение огарков и сокращает время закрепления расходника, который не закреплен зажимом, а приварен к концу электрода, чтобы в итоге расплавится во время сварки. После этого берется следующий расходник.

Габариты

Держатель электродов конструкции Аникина.

Что стоит за понятием эргономичности? Это компактность и подходящие размеры для конкретной руки мастера, небольшой вес. Если перед вами линейка сварочных держаков с одинаковыми техническими характеристиками, выбирайте тот, что легче и меньше в размерах.

Если вы выезжаете на разные точки работы, приобретайте второй запасной экземпляр сварочного держателя.

Степень надежности

Надежность приборов проверяется в нестандартных рабочих условиях. Держатели для сварки должны работать стойко и без потери своих качеств при критических температурах, высокой влажности, пылевых загрязнениях и т.п. Пластик рукоятки должен быть прочным с хорошей изоляцией.

Лучше, если зажим литой и массивный. К очень надежным относятся винтовые держатели электродов с жесткой резьбовой фиксацией. Они самые долговечные в эксплуатации и, кроме того, дают возможность менять угол расположения катодного конца.

Стоимость

Размах цен впечатляет: от ста рублей до пятнадцати тысяч. Безусловно, самые дешевые модели по определению не могут считаться безопасными или надежными

Если вы не собираетесь покупать одноразовое оборудование, нужно обратить внимание на средние ценовые категории моделей

Дорогие варианты рассчитаны на профессиональные работы большого объема, такие тоже вряд ли вам подойдут. Если вы решили приобрести дорогую модель, анализируйте ее характеристики самым внимательным образом. Зажимы для профессиональных работ не могут стоить дешевле трех тысяч рублей.

Как правильно подобрать электродержак

При подборе держателя следует обратить внимание на следующие характеристики:

1. Размер и масса устройства. Вес и габариты держака очень важны. При многочасовой работе, лишние 50 грамм устройства будут ощущаться. В таком случае лучше приобрести компактную и легкую конструкцию. При наличии выбора, предпочтение  отдайте лёгким и небольшим деталям, при условии одинаковых характеристик.
2. Технические характеристики. Держатель должен соответствовать силе тока. Несоблюдение требования приведёт к прогоранию контактной части. При обгорании контактов дальнейшее использование устройства будет невозможно. Определить принадлежность устройства к категории по силе тока можно по маркировке, которая наносится на несменяемую часть изделия.
3. Качество изолирующего материала. Для обеспечения безопасного выполнения работ следует подобрать держак с качественно изолированной рукоятью. В качестве диэлектрика, практически во всех деталях, используется пластик достаточной толщины, чтобы надёжно защитить оператора сварочного аппарата от воздействия электрического тока.
4. Стоимость. Приобрести держатель для сварочного аппарата можно от 100 рублей, но качеством дешёвая модель,  отличаться не будет. Брендовые экземпляры продаются за несколько сотен долларов, но для повседневной работы нет необходимости приобретать держаки по такой цене. Достаточно приобрести изделие в средней ценовой категории, чтобы обеспечить себя на длительное время качественным инструментом для сваривания металлов.

Видео:

Главные требования к держателям

Качество электрододержателя напрямую влияет на результат сварочных работ. Поэтому при выборе нужно учитывать следующие факторы:

1. Зажимная часть должна быть латунная.
2. Устройство должно быть легким, компактным и удобным в руке.
3. Качество изготовления зажимных губок.
4. Контакт с электродом должен быть плотным.
5. Предпочтение лучше отдавать средней ценовой категории.
6. У хорошего держателя удлиненная ручка с рифлениями, предотвращающими скольжение в руке.
7. Вид и состояние изоляции на рукоятке, от которой зависит безопасность сварщика.
8. Электроды должны надежно крепиться под разными углами.
9. В идеале держак выдерживает 6000 циклов установки и снятия.

Держатель электродный должен соответствовать следующим обязательным требованиям:

1. Надежность и уверенность фиксации электрического проводника любых диаметров в необходимом положении.
2. Возможность быстрого изменения угла выхода электрода.
3. Хороший и полноценный контакт.
4. Обеспечение быстрой замены электрода.
5. Долговечность использования.
6. Легкость прибора.
7. Изоляция токоведущих частей.
8. Возможность проведения сварки в труднодоступных местах.

Делаем держак для сварки своими руками

В производстве, строительстве и быту электросварка является очень важным процессом

Наряду с выбором электродов и сварочного аппарата необходимо уделять внимание и держателю электродов для сварки. На данный момент существует огромное количество фиксаторов, которые отличаются друг от друга конструкцией, массой и прочим

Кроме того, можно сделать держатель для сварки самому. В этой статье мы поговорим о том, как сделать держак для сварочного аппарата своими руками.

Требования к держателям

Удерживающее приспособление для электродов является очень важным узлом, хоть его конструкция и довольно проста. Далее приведены некоторые требования:

• должна обеспечиваться надлежащая диэлектрическая и теплоизоляционная защита;
• провод должен крепиться надежно;
• должно обеспечиваться надежное удерживание стержней;
• огарок должен легко заменяться на новый стержень.

Заводские модели фиксаторов

Прежде, чем рассматривать самодельный держатель электродов, следует узнать о заводских моделях. Их существует несколько видов.

Цанга

сварочные держатели типа цанга

Очень удобный тип фиксатора, он легкий и компактный. Электрод здесь легко заменяется на новый. Рукоятка цанги хорошо защищает от электрического и температурного влияния. К недостаткам же можно отнести высокую стоимость, ограничение по рабочей силе тока. Нельзя также оставлять короткий огарок, ведь это может повредить рукоятку.

Важно помнить, что при уменьшении длины электрода увеличивается и ток, проходящий по нему

Прищепка

электрододержатель прищепка

Наиболее распространенный тип удерживающих устройств. В зависимости от силы рабочего тока и диаметра электродов держатель может быть разных размеров. Прищепку можно использовать при работе с практически любыми значениями тока. Контакт со стержнем хороший, а при помощи рукоятки можно легко избавиться от огарка. К недостаткам прищепки можно отнести более габаритную конструкцию и более сложный процесс замены электрода.

Вилка (трезубец)

держатель типа вилка

В настоящее время держаки данного типа отсутствуют в продаже, найти их можно разве что на вторичных рынках. Отличается вилка от предыдущих типов своей простой конструкцией. Электрод уходит почти весь, огарки получаются очень короткие. Но, пожалуй, это все плюсы трезубца. Трезубец не соответствует технике безопасности, что обуславливает высокий уровень его травмоопасности. Для того, чтобы достать стержень из вилки, необходимо использовать дополнительные инструменты, например, молоток или плоскогубцы.

Держатели для сварки своими руками. Как сделать держак для сварки?

При должном желании можно изготовить самодельный держак для сварки. Возможно, самодельные модели и уступают заводским по качеству и надежности, но их тоже можно использовать. Такие держатели — достаточно дешевый аналог дорогим фабричным моделям. Здесь мы рассмотрим конструкции самодельных держаков различного типа.

Металлический уголок и стержень арматуры

Такой вариант более эффективен, чем трезубец. Здесь увеличивается контакт стержня с держателем, что положительно влияет на сварочный процесс. Но самодельный держак для электродов такого типа обладает тем же минусом, что и вилка — электрод извлекается трудно.

Вилка с пружиной

Модернизированный вариант вилки. Трезубец (вилку) с пружиной необходимо выполнять из качественной нержавеющей стали, что позволит повысить качество сварочного процесса. Самодельный держатель электродов такой конструкции вместо одного стержня арматуры имеет подпружиненный палец, что облегчает замену огарка на целый электрод.

https://youtube.com/watch?v=97WgjMPPFx4

Основной недостаток данного вида фиксатора заключается в том, что конструкция подразумевает использование более дорогих материалов.

Резьбовой и зажимной цанговые фиксаторы

Резьбовой фиксатор можно изготовить из подручного материала. Процесс изготовления довольно тяжелый. Электрод здесь вставляется в предусмотренное отверстие и прижимается болтом. В зажимном варианте стержень прижимается к держаку подпружиненным фиксатором. Эти держатели обеспечивают хороший контакт, что благоприятно влияет на сварочный процесс, формирование шва, протекание тока.

В заключение

Исходя из информации, предоставленной выше, можно сказать, что сварочный держак своими руками довольно просто сделать. Самодельные фиксаторы менее надежны заводских, требуют аккуратного обращения. Но в то же время это дешевый и простой аналог фабричных моделей. Самодельные держатели, приведенные выше, легко сделать в домашних условиях, ведь для их изготовления не требуется дорогих и сложных деталей, каждый человек может найти все необходимое у себя дома.
