Индикаторная отвертка

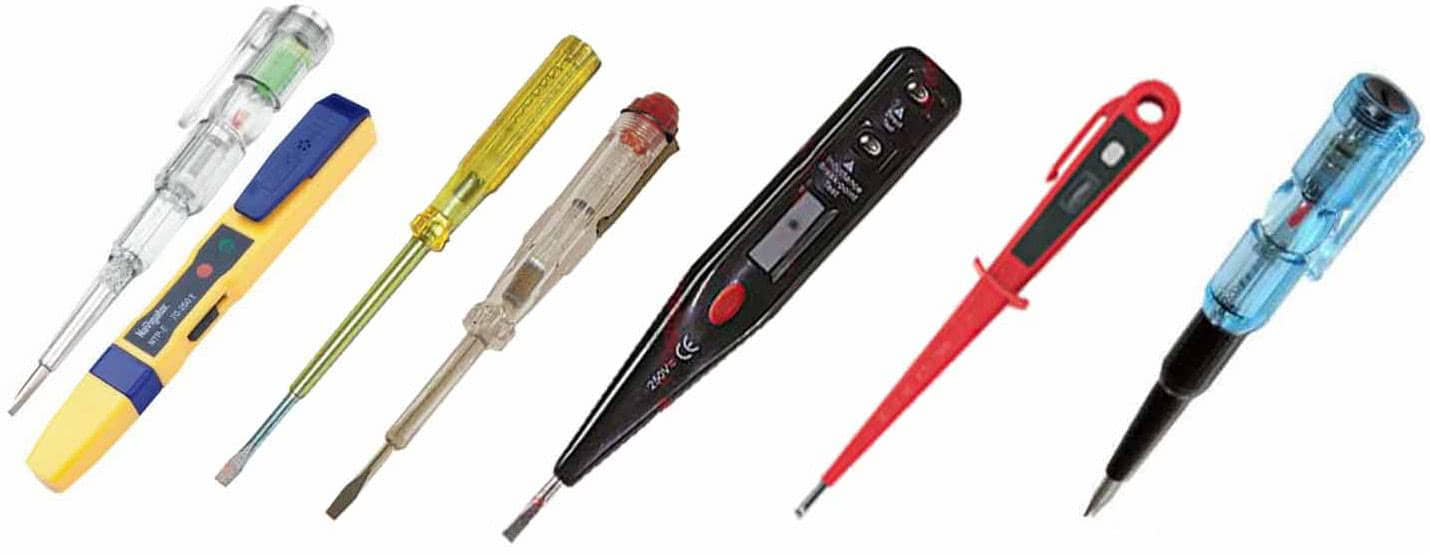

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.
Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.
Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.
Контактная модель
Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.
Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.
Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.
Бесконтактная модель

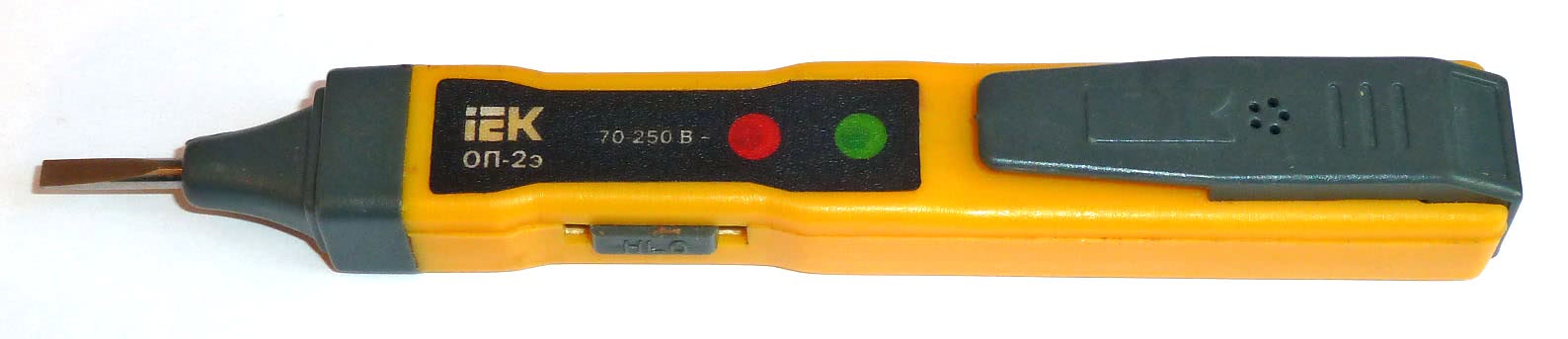

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.
Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.
Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.
Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.
Детекторы проводки и металлов – назначение и виды
Поиск скрытой проводки
В панельных и кирпичных домах кабели электропитания закладывают методом штробления и штукатурят стены перед финишной отделкой. Для перепланировки, обустройства дверей на новом месте, при сносе перегородок есть риск повредить укладку, после чего потребуется ее полная замена. Перед началом работ желательно провести поиск, где именно в стене расположен кабель, чтобы обойти его при сверлении и демонтаже стен.
Бывает, что при усадке новостроек стены дают трещину, и проложенные в ней электрические коммуникации повреждаются. Чтобы не разбивать полностью стены, можно купить прибор, который способен обнаружить повреждение в цепи и начать работать в том месте, где это необходимо.
Даже простые действия — сверление отверстий для полки или светильника, установка розетки — требуют предварительной проверки, нет ли поблизости кабеля, который можно повредить сверлом, вдобавок получить удар током.
Детектором проводки в стене также проверяют правильность подключения электросчетчиков, определяют фазовый провод, незаземленные электрические приборы, исправность предохранителей.
Металлодетектор обнаружения скрытой проводки
Существует несколько видов приборов:
- Реагирующие на статическое электричество. В таких детекторах множество функций, хотя большинство из них может и не пригодиться. Минус их в том, что отключенный от сети питания кабель обнаружен не будет.
- Приборы электромагнитного действия. Точные устройства, но не определяют кабель с нагрузкой менее 1 киловатта.
- Металлодетекторы. Кроме проводки способны найти в стенах гвозди и другие металлические предметы. Это может как мешать, так и помогать в работе – зависит от цели. Обесточенный провод, недоступный для первых двух видов, металлодетектор отыщет быстро.
Компактный разведчик: основные свойства устройства
Где проходят провода? Этот вопрос волнует каждого ремонтника и отделочника в первую очередь. Никому не хочется получить удар током, сломать сверло у дрели, а то и сам инструмент, повредить электрику во всем помещении.
При сверлении стен специальный прибор сохранит проводку и убережет от беды
Составить схему коммуникаций, спрятанных от глаз, поможет детектор проводки. Это небольшой инструмент. Работает на батарейках. Легок в эксплуатации. Достаточно включить индикатор скрытой проводки и медленно вести им по стене. Световыми и звуковыми маячками компактный разведчик укажет на проходящий под ним кабель, магнитный или цветной металл. Некоторые приспособления находят и другие предметы – дерево, пластик. Правда, подобные свойства есть далеко не у всех рассматриваемых инструментов.
Детекторы эконом-класса
В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.
Bosch Truvo, 2 900 – 3 500 руб
Недорогой, но надёжный Bosch TruvoИсточник ali-buy.com
Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.
«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».
Технические характеристики Bosch TruvoИсточник kazan.vseinstrumenti.ru
ADA instruments Wall Scanner 80, 3 490 – 3 700 руб
Детектор для поиска электропроводки ADA instruments Wall Scanner 80Источник static.1k.by
Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:
- Медь и алюминий – 60 мм.
- Черный металл – 80 мм.
- Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.
Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.
Технические характеристики ADA instruments Wall Scanner 80Источник kazan.vseinstrumenti.ru
ЗУБР Профессионал DX-750, 3 400 – 3 700 руб
Детектор универсальный ЗУБР Профессионал DX-750Источник cstor.nn2.ru
По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.
Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.
Технические характеристики ЗУБР Профессионал DX-750Источник kazan.vseinstrumenti.ru
Resanta DM-2 61/10/521, 2 990 – 3 200 руб
Детектор металла Resanta DM-2 61/10/521Источник resantashop.ru
Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.
Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:
- Черные металлы – 100 мм.
- Цветные металлы – 80 мм.
- Медный кабель под напряжением (220V) – 50 мм.
- Древесина – 20 мм.
Технические характеристики Resanta DM-2 61/10/521Источник kazan.vseinstrumenti.ru
Интерскол ЭД-0,2, 600 – 900 руб
Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2Источник interskol.ru
Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.
Технические характеристики Интерскол ЭД-0,2Источник kazan.vseinstrumenti.ru
Ищем место повреждения провода
Методика отыскания повреждения фазного провода
Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя). Поиск места повреждения для наружной проводки достаточно прост:
- В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
- Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
- Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
- Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
- Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.
Поиск повреждения при помощи бесконтактного указателя напряжения
А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.
Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.
Методика отыскания места повреждения нулевого провода
С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует? Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току. Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны. Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:
Отключите все электроприборы в вашем доме
Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности.
Определите место питания поврежденного участка
Лучше чтобы это был автоматический выключатель, а не распределительная коробка.
Отключите вводной автомат на ваш дом или квартиру.
Вводной пакетный переключатель
Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения
Очень важно не перепутать и вставить нулевой провод именно данного присоединения. Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями
Если же у вас установлен двухполюсный автомат, то вам значительно проще. Отключаем фазный провод и на его место садим нулевой.
Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение.
Включаем вводной автомат или пакетный переключатель.
Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания.
Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.
Когда возникает необходимость поиска проводки?
Вот популярные случаи, когда придется выполнять поиск электропроводки в стене:
- Когда выполняется перепланировка. Например, требуется сделать дверной проем в другом месте стены, а для этого нужно знать, где и как в этом месте проходят провода энергоснабжения;
- Электропроводка перегорела или произошел обрыв. В этом случае, необходимо будет определить не только саму электропроводку в стене квартиры, но и определить обрыв;
- Требуется повесить на стену предметы интерьера (картину, телевизор, светильник, элементы декора), а для этого потребуется просверлить отверстия в стене. Чтобы не повредить проводку, нужно знать, где она проходит в стене;
- Собственный интерес расположения электропроводки. Многие при покупке нового жилья желают определить, где располагается проводка и основная распределительная коробка.
Если вы решили заменить всю электропроводку в квартире, то ее месторасположение определять необязательно. Просто обесточиваете сеть, и убираете старую проводку, начиная от распределительной коробки. Чаще всего знать, где находится проводка в стене необходимо при выполнении строительно-монтажных работ.
Советы по использованию детекторов скрытой проводки
Каким сканером кабеля пользуетесь Вы?
ЭлектростатическимЭлектромагнитным
Здесь несколько полезных советов:
Самый первый совет – перед использованием детектора убедитесь, что батарейка в нем свежая
Если это не так, то точность обнаружения будет крайне низкой и вы можете угодить сверлом прямо в кабель под напряжением или водопроводную трубу.
Если вы пользуетесь генератором для подачи питания в проверяемый кабель, обязательно убедитесь, что он отключен от электросети и на нем нет напряжения! Несоблюдение этого совета может привести к поражению током.
При обнаружении отклика от прибора (неважно, звуковой или световой индикатор он использует) не торопитесь с выводами. Особенно, если это прибор активного типа, металлодетектор
Обстоятельно исследуйте трассу, зарисуйте ее расположение на бумаге или отметьте карандашом на стене. Только после анализа всех данных решайте, где может быть труба или арматура, а где проводка. Также учитывайте входы коммуникаций в известном месте, чтобы отслеживать их трассу дальше.
Имейте в виду, что детектор проводки простого типа (пассивный) в режиме питания от электросети покажет расположение только фазного провода. Нейтраль или защитную землю он не обнаружит, если они идут отдельно от фазных проводов.
Ищем место повреждения провода
Методика отыскания повреждения фазного провода
Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя).Поиск места повреждения для наружной проводки достаточно прост:
- В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
- Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
- Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
- Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
- Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.
Поиск повреждения при помощи бесконтактного указателя напряжения
А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.
Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.
Методика отыскания места повреждения нулевого провода
С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует? Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току. Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны.Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:
Отключите все электроприборы в вашем доме
Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности
Определите место питания поврежденного участка
Лучше чтобы это был автоматический выключатель, а не распределительная коробка. Отключите вводной автомат на ваш дом или квартиру.
Вводной пакетный переключатель
https://youtube.com/watch?v=6FCggE6q—U
Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения
Очень важно не перепутать и вставить нулевой провод именно данного присоединения. Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями
Если же у вас установлен двухполюсный автомат, то вам значительно проще
Отключаем фазный провод и на его место садим нулевой. Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение. Включаем вводной автомат или пакетный переключатель. Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания. Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.
Типы индикаторов
Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.
Рассмотрим их ниже:
- Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
- Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
- Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
- Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.
Электростатические приборы
Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.
Детектор Е121
Особенности детекторов электростатического типа:
- учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
- при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
- сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.
Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.
Электромагнитные искатели
Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.
Электромагнитный сигнализатор
У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности. Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).
Детекторы металла
В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.
Модель PMD 7 производства компании Bosch
К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.
Пассивные детекторы (приемники излучения)
Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.
Комбинированные искатели
Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.
В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.
Фото: TS-75 – надежный и недорогой мультидетектор проводки
Для чего нужно знать разводку электропроводов в доме
Сверля «вслепую», можно наткнуться на провод под напряжением
Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.
- При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
- Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
- Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
- При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).
Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.
- Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
- Устанавливая крепеж в стене, мы не знаем — насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
- Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.
