Схема светодиодной лампы: устройство простейших драйверов

Содержание

Светодиодный драйвер — что это такое

Прямой перевод слова «драйвер» означает «водитель». Таким образом, драйвер любой светодиодной лампы выполняет функцию управления подающимся на устройство напряжением и регулирует параметры освещения.

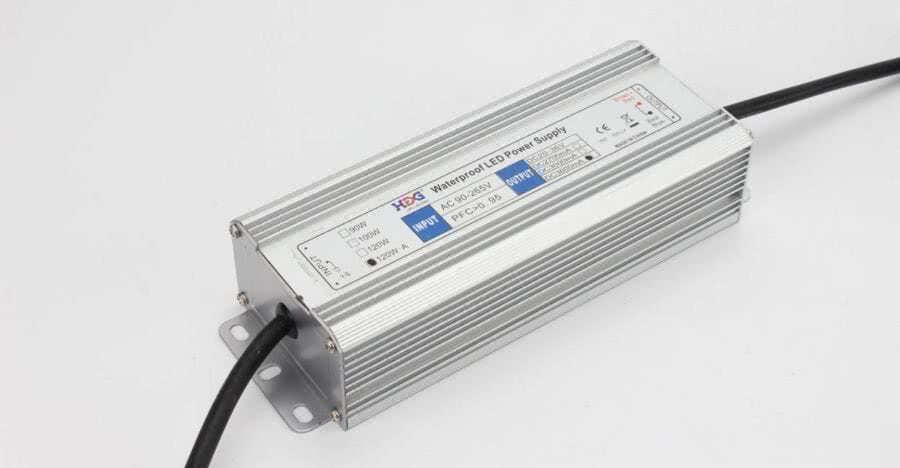

Рисунок 1. Светодиодный драйвер.

Светодиоды это электрические приборы, способные излучать свет в некотором спектре. Чтобы прибор работал правильно, необходимо подавать на него исключительно постоянное напряжение с минимальными пульсациями. Условие особенно актуально для мощных светодиодов. Даже минимальные перепады напряжения способны вывести прибор из строя. Незначительное снижение входного напряжения мгновенно отразится на параметрах светоотдачи. Превышение установленного значения приводит к перегреву кристалла и его перегоранию без возможности восстановления.

Борьба с высокими пусковыми токами

Постоянно обсуждаемая в специализированных интернет-форумах тема срабатывания защитных автоматов при замене светильников с традиционными источниками света на светодиодные уже привлекла внимание производители электроники. За рубежом на рынке появились всевозможные устройства, способные, по утверждению их производителей, ограничить пусковые токи. Обычно принцип работы таких устройств сводится к тому, что на время пуска последовательно со светильником включается резистор, который уменьшает пусковой ток

В результате сглаживающий конденсатор в драйвере заряжается медленнее и время пуска увеличивается, но это практически незаметно для пользователей. Недостатком является то, что такие ограничители тока совместимы далеко не со всеми драйверами

Обычно принцип работы таких устройств сводится к тому, что на время пуска последовательно со светильником включается резистор, который уменьшает пусковой ток. В результате сглаживающий конденсатор в драйвере заряжается медленнее и время пуска увеличивается, но это практически незаметно для пользователей. Недостатком является то, что такие ограничители тока совместимы далеко не со всеми драйверами.

Другой способ, который, по мнению автора статьи, является более перспективным — использование драйверов с небольшой задержкой пуска, время которой в партии различается от экземпляра к экземпляру. Время задержки для каждого драйвера при их производстве устанавливается случайным образом, либо по определенной закономерности. В результате одновременный пуск двух и более драйверов маловероятен или вообще исключается. Добавление такой функции незначительно увеличивает стоимость драйвера, но за счет экономии на монтажных работах прибавка в цене многократно окупается.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.

Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.

Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.

Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.

Подключим так же резистор 40 Ом к драйверу 300 мА.

Драйвер создаст на резисторе падение напряжения 12 В.

Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:

Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.

Преимущества и недостатки светодиодов

Ещё недавно на вершине популярности были люминесцентные лампы, но за несколько лет они были вытеснены LED-светильниками.

Последние годы светодиодное освещение завоевало львиную рыночную долю благодаря множеству потребительских достоинств, среди которых можно выделить следующие:

  1. Экономичность. Новые LED-светильники потребляют в 9-10 раз меньше электроэнергии, чем аналогичные по световому потоку лампы накаливания.
  2. Долговечность. Срок беспрерывной службы хороших светодиодов исчисляется годами, хотя их светимость и несколько снижается со временем.
  3. Высокий КПД, благодаря которому лампы практически не нагреваются.
  4. Безопасность. При повреждении LED-лампы не образуется острых осколков и не выделяются вредные вещества. В излучаемом потоке отсутствует УФ излучение.
  5. Возможность регулирования цветовой температуры.
  6. Высокая прочность светодиодов.
  7. Регулирование яркости свечения.
  8. Работоспособность в широком диапазоне температур.
  9. Широкий ассортимент. Возможность выпуска осветительных приборов произвольной формы.

Многочисленные плюсы светодиодных ламп способствуют массовому переходу потребителей на эти источники освещения.


Чтобы обеспечить себе преимущества LED-светильников в полной мере, следует покупать модели именитых брендов, которые гарантируют качество своей продукции

Однако LED-светильники имеют и свои минусы, о которых следует помнить при покупке:

  1. Дороговизна. Стоимость дешевых LED-ламп в 4-5 раз выше ламп накаливания.
  2. Использование матовых колб ухудшает визуальные эффекты хрустальных люстр.
  3. Стремительное падение светимости при регулярном перегреве.
  4. Световое мерцание у дешевых моделей, которое негативно сказывается на зрении и общем самочувствии.
  5. Однонаправленность света, которая заставляет применять радиальное расположение светодиодов.
  6. Электронные компоненты дешевых LED-ламп ломаются быстрее, чем перегорает кристалл, что сокращает реальный срок эксплуатации.
  7. Некорректная работа при подключении к выключателю с индикатором.

Несмотря на недостатки светодиодных ламп, население продолжает их покупать. Реальная экономия достигается лишь за 3-4 года и только при условии работоспособности всех приобретенных светильников. Поэтому целесообразность их покупки ещё стоит оценить.

Китайские преобразователи – что в них особенного

Китайские друзья славятся умением подделать оборудование так, что им становится невозможно пользоваться. По отношению к драйверам можно сказать так же. Приобретая китайское устройство будьте готовыми к завышенным заявленным характеристикам, низкому качеству и быстрому выходу преобразователя из строя. Если же собирается первый в жизни LED-светильник, потренироваться и получить навыки в радиоэлектронике, такие изделия незаменимы по причине низкой стоимости и простоты исполнения.

Если добавить в схему китайского преобразователя конденсатор, срок службы лампы увеличится

Как подобрать драйвер для светодиодов

На рынке представлен широкий ассортимент драйверов для светодиодов от разных производителей. Многие из них, особенно китайского производства, отличаются низкой ценой. Однако покупать такие устройства не всегда выгодно, так как большинство из них не соответствует заявленным характеристикам. Кроме того такие драйверы не сопровождаются гарантией, а в случае обнаружения брака их нельзя вернуть или заменить на качественные.

Так существует вероятность приобретения драйвера, заявленная мощность которого составляет 50 W. Однако на деле оказывается, что эта характеристика имеет непостоянный характер и такая мощность является лишь кратковременной. В реальности же такое устройство будет работать как LED-driver 30W или максимум 40W. Так же может оказаться, что в начинке не будет хватать некоторых компонентов, отвечающих за устойчивое функционирование драйвера. Кроме того могут применяться компоненты низкого качества и с небольшим сроком службы, что является по сути браком.

Ресурс работы качественного драйвера — более 70 тыс. часов

При покупке стоит обращать внимание на указание бренда изделия. На качественном товаре обязательно будет указан изготовитель, который предоставит гарантию и будет готов отвечать за свою продукцию. Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше

Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше. Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

  • драйвер от сомнительных производителей – не более 20 тыс. часов;
  • устройства среднего качества – около 50 тыс. часов;
  • преобразователь от проверенной фирмы-изготовителя с использованием качественных компонентов – свыше 70 тыс. часов.

Для рассчета требуемого напряжения на выходе, необходимо учитывать мощность и силу тока

Время-токовые характеристики защитных автоматов

Современные защитные автоматы обеспечивают размыкание цепи при наступлении хотя бы одного из двух событий — длительного превышения потребляемого тока I над номинальным значением Iн и коротком замыкании. В первом случае происходит инерционный процесс размыкания биметаллических контактов при нагреве. Размыкание происходит при действии тока 1,13 Iн более 1 часа или тока 1,45 Iн менее одного часа. Во втором случае мгновенно срабатывает электромагнит, размыкающий контакты. График зависимости времени срабатывания tc от соотношения I/Iнназывается время-токовой характеристикой.

Стандартные время-токовые характеристики защитных автоматов

Существующие время-токовые характеристики делятся на три основных группы: В, С и D. Классификация осуществляется по относительному значению тока Iкз, при котором происходит мгновенное срабатывание электромагнитного размыкания, то есть когда автомат обнаруживает короткое замыкание. Для группы В значение Iкз составляет от 3 до 5 Iн, для С — от 5 до 10 Iни для D — от 10 до 20 Iн. Нижняя граница соответствует времени срабатывания 0,1 с, верхняя — 0,01 с. Применительно к системам освещения используются защитные автоматы с характеристиками В и С, устройства с характеристикой D применяются для защиты мощных электродвигателей, а также на вводе у крупных потребителей электроэнергии.

При проектировании электроустановок обязательным условием является надежная защита от короткого замыкания на концах проводов. Чем меньше сечение проводов, тем больше их сопротивление и, соответственно, меньше отношение Iкз / Iн. В то же время, чем меньше сечение проводов, тем они дешевле. Вот почему при проектировании систем освещения на традиционных источниках раньше, по умолчанию, всегда использовали автоматы с характеристикой В.

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

  • Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
  • Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если в твоем выключателе стоит подсветка, то это верный путь к быстрой гибели светодиодной лампы. Либо снимай подсветку, либо вкрути в один из рожков люстры обычную лампочку накаливания любой, даже самой малой мощности.

Такая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может «потерять терпение». Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

В этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет

Это интересно: Влияние теплого пола на человека

Краткий обзор и тестирование популярных LED-ламп

Хотя принципы построения схем драйверов различных осветительных устройств похожи, между ними имеются отличия и в последовательности подключения элементов, и в их выборе.

Рассмотрим схемы 4 ламп, которые продаются в свободном доступе. При желании их можно отремонтировать своими руками.

Если существует опыт работы с контроллерами, можно заменить элементы схемы, перепаять ее, слегка усовершенствовать.

Однако скрупулезная работа и усилия по поиску элементов не всегда оправданы – легче купить новый осветительный прибор.

Вариант #1 – LED-лампа BBK P653F

У марки BBK существует две очень похожие модификации: лампа P653F отличается от модели P654F лишь конструкцией излучающего узла. Соответственно, и схема драйвера, и конструкция прибора в целом у второй модели построена по принципам устройства первой.

Плата имеет компактные размеры и продуманное расположение элементов, для крепления которых применены обе плоскости. Наличие пульсаций объясняется отсутствием фильтрующего конденсатора, который должен быть на выходе

В конструкции легко обнаружить недостатки. Например, место установки контроллера: частично в радиаторе, при отсутствии изоляции, частично в цоколе. Сборка на микросхеме SM7525 выдает на выходе 49,3 В.

Вариант #2 – LED-лампа Ecola 7w

Радиатор выполнен из алюминия, цоколь – из термостойкого полимера серого цвета. На печатной плате толщиной в полмиллиметра закреплены 14 диодов, подключенных последовательно.

Между радиатором и платой – слой теплопроводящей пасты. Цоколь зафиксирован саморезами.

Схема контроллера простая, реализована на компактной плате. Светодиоды нагревают плату-основание до +55 ºС. Пульсаций практически нет, радиопомехи также исключены

Плата полностью помещена внутрь цоколя и присоединена укороченными проводами. Возникновение коротких замыканий невозможно, так как вокруг находится пластмасса – изоляционный материал. Результат на выходе контроллера – 81 В.

Вариант #3 – разборная лампа Ecola 6w GU5,3

Благодаря разборной конструкции можно самостоятельно производить ремонт или совершенствовать драйвер устройства.

Однако портит впечатление неприглядный внешний вид и конструкция прибора. Габаритный радиатор утяжеляет вес, поэтому при креплении лампы к патрону рекомендуется дополнительная фиксация.

Плата имеет компактные размеры и продуманное расположение элементов, для крепления которых применены обе плоскости. Наличие пульсаций объясняется отсутствием фильтрующего конденсатора, который должен быть на выходе

Недостатком схемы является наличие заметных пульсаций светового потока и высокая степень радиопомех, что обязательно скажется на сроке эксплуатации. Основа контроллера – микросхема BP3122, показатель на выходе – 9,6 В.

Больше информации о светодиодных лампочках марки Ecola  мы рассмотрели в другой нашей статье.

Вариант #4 – лампа Jazzway 7,5w GU10

Внешние элементы лампы отсоединяются легко, поэтому до контроллера можно добраться достаточно быстро, открутив две пары саморезов. Защитное стекло держится на защелках. На плате зафиксированы 17 диодов с последовательной связью.

Однако сам контроллер, находящийся в цоколе, щедро залит компаундом, а провода запрессованы в клеммах. Чтобы их освободить, нужно воспользоваться сверлом или применить распайку.

Недостаток схемы в том, что функцию ограничителя тока выполняет обычный конденсатор. При включении лампы возникают броски тока, результатом чего является или перегорание светодиодов, или выход из строя светодиодного моста

Радиопомех не наблюдается – и все благодаря отсутствию импульсного контроллера, но на частоте 100 Гц наблюдаются ощутимые пульсации света, доходящие до 80% от максимального показателя.

Результат работы контроллера – 100 В на выходе, но по общей оценке лампа относится скорее к слабым приборам. Стоимость ее явно завышена и приравнена к стоимости марок, которые отличаются стабильным качеством продукции.

Другие особенности и характеристики ламп этого производителя мы привели в следующей статье.

Как изготовить драйвер для светодиодов своими руками

Для работы требуется:

  • маломощный
    паяльник (25-40 Вт);
  • флюс
    (желательно нейтральный);
  • оловянно-свинцовый
    припой;
  • кусачки
    и пласкогубцы;
  • многожильные
    медные провода в изоляции с сечением 0,35-1 м2;
  • изолента
    (термоусадочная трубка);
  • мультиметр;
  • печатная
    плата.

Перечень компонентов зависит от того,
какой блок питания необходимо сделать.

Пример
расчета

Самая простая схема для подключения
светодиодов к источникам с низким напряжением. Прежде всего, рассчитывается
мощность блока, базируясь на параметры источников света. Вольтаж должен быть на
20-30% выше показателя подключаемой лампочки или ленты. На выходе напряжение
зависит от падения вольтажа на светодиоде.

Если нужно подключить 6 светодиодов, падение напряжения в которых 2 В (на каждом), требуется блок на 12 В и 300 мА при последовательном размещении. Чтобы подключить те же элементов в 2 параллельные линии, необходимы другие показатели – напряжение 6 В, ток 600 мА. Для таких диодов подойдет простой драйвер, состоящий из диодного моста, 2-х конденсаторов и резистора.

Диодный мост состоит из 4-х
разнонаправленные диодов, задача которых – превратить синусоидальный переменный
электроток в пульсирующий. К плюсу моста (со стороны входа) присоединяется пленочный
конденсатор, к минусу – сопротивление, параллельно –электролитический конденсатор
(для сглаживания перепадов напряжения). Значение электротока зависит от метода подключения
(если диодов несколько, их можно соединить последовательно или параллельно).

Для мощного
светодиода (например, 3Вт) подойдет стабилизатор-драйвер,
созданный на основе микросхемы LM317
и резистора. У стабилизатора LM317 постоянный вольтаж 1,25. Если лампа новая,
ей требуется ток 700 мА (максимальное значение). Чтобы рассчитать сопротивление
резистора, нужно напряжение разделить на ток:

1,25/0,7 = 1,78 Ом.

Такого резистора нет, поэтому нужно
купить элемент на 1,8 Ом.

Так как микросхема LM317 предназначена
для тока до 1,5 А, потребуется радиатор.

Драйвер для трех led по 1 Втможно
сделать из зарядного устройства мобильного телефона, если немного
усовершенствовать микросхему. Нужно снять корпус и выпаять имеющийся резистор и
припаять другой (на 5 кОм). Светодиоды соединить последовательно и подключить к
выходному каналу. Входные каналы заменить шнуром для присоединения к сети.

Для светодиодного источника с мощностью 10 Вт можно собрать блок питания на электронной плате люминесцентной лампы на 20 Вт. Купить нужно дроссели, диоды, конденсаторы и транзисторы.

Важные нюансы сборки

Падение напряжения на светодиодах 3-30 В.
Это очень мало, если сравнивать с вольтажом сети. Готовые микросхемы отличаются
только показателями входного напряжения. При выборе необходимо учесть, что
падения напряжения на источниках света должно составлять 10-20% от вольтажа драйвера.
Поэтому не стоит делать на основе микросхемы блок для подключения к сети, если
имеется 1 или 2 диода на 3-6 В.

Все элементы на плате размещаются так, чтобы между ними было минимальное расстояние и количество перемычек. Полярность и распиновку лучше проверить в технической документации. Если элементы не новые, обязательна проверка мультиметром. Паяльник лучше выбрать небольшой, способный нагреваться до 260оС.

Конденсаторы, резисторы, диоды,
микросхемы паять достаточно сложно, если их нельзя предварительно закрепить на
плате. Чтобы повысить качество пайки, желательно залудить места, куда будут
ставиться компоненты. Для этого капается немного флюса, на паяльник берется
припой и наносится на то же место.

Каждый элемент нужно брать пинцетом за
ножку, которую нужно припаять, и приставить к месту пайки. Потом на ножку
наносится капля флюса, берется паяльник и подносится к припаиваемой ножке.
Прикоснуться достаточно примерно на секунду, так как припой и флюс уже есть.
Ножка сразу погружается в припой, нанесенный в процессе лужения.

Если элементы можно закрепить на плате,
припой должен быть с флюсом. В одну руку нужно взять паяльник, в другую –
проволоку. Место пайки греется 3-4 секунды, потом к нему подносится припой. При
соприкосновении элемента, паяльника и проволоки последняя плавится, флюс
вытекает, через секунду паяльник можно убрать.

Одновременно с паяльником желательно купить специальный отсос и очки. Если случится, что элемент припаялся не туда или на месте пайки образовался огромный бугор, нужно разогреть припой, взять отсос и нажать на кнопку. Все лишнее с платы моментально исчезнет. При работе с проводами и ножками элементов они могут отпружинить. Чтобы горячий припой не попал в глаза, работать желательно в очках.

Разновидности светодиодных драйверов

Есть несколько типов преобразователей для полупроводниковых источников света. Основные типы – линейный и импульсный. Каждый из них создается для своих целей и имеет свои нюансы.

Линейный

Этот тип применяют часто. Его сборка, при наличии всех деталей, может длиться 5-10 минут. Наладка ему почти не нужна – он начинает работать сразу.

В схеме присутствует линейный стабилизатор тока, который можно представить как переменный резистор, управляемый электронной схемой.

При подаче входного напряжения оно идет на регулирующий элемент и затем на схему (КТ) контроля тока. После этого оно появляется на выходе, к которому подсоединена нагрузка. Узел КТ проверяет ток и в зависимости от этого меняет сопротивление регулирующего элемента.

Недостаток подобного устройства – низкий КПД.

Импульсный

В основе этого типа драйвера лежит другой принцип. Регулирующим элементом здесь выступают ключи с трансформатором. При подаче напряжения на обмотках начинает запасаться энергия (в магнитном поле). Ток постепенно возрастает.

Как только он достигнет нужной величины, произойдет переключение ключей. Запасенная энергия пойдет в цепь, и ток начнет уменьшаться. По достижении минимального значения вновь сработают ключи и процесс повторится.

Как подключить к светодиодам

Подключить драйвер к светодиодам можно даже без специальных навыков. Контакты и разъемы обозначены маркировкой на корпусе.

Маркировкой INPUT помечены контакты входного тока, OUTPUT обозначает выход

Важно соблюдать полярность. Если подключаемое напряжение постоянное, то контакт «+» нужно подключить к положительному полюсу батареи

При использовании переменного напряжения учитывают маркировку входных проводов. На «L» подается фаза, на «N» – ноль. Фазу можно найти индикаторной отверткой.

Если присутствуют маркировки «~», «АС» или отсутствуют обозначения, соблюдение полярности не обязательно.


Рисунок 6. Подключение диодов последовательно.

При подключении светодиодов к выходу полярность важно соблюдать в любом случае. В данном случае «плюс» от драйвера подключается к аноду первого светодиода цепи, а «минус» к катоду последнего


Рисунок 7. Параллельное подключение.

Наличие в цепи большого количества светодиодов может вызвать необходимость разбить их на несколько групп, соединенных параллельно. Мощность будет складываться из мощностей всех групп, тогда как рабочее напряжение окажется равным показателю одной группы в цепи. Токи в данном случае также складываются.

Отличительные характеристики преобразователя

Один из важнейших показателей – передаваемая мощность под нагрузкой. Устройство нельзя перегружать и пытаться получить максимально возможные результаты.

Неправильное использование способствует быстрому выходу из строя не только обзорного механизма, но и LED чипов.

К главным факторам, влияющим на работу, относятся:

  • составляющие элементы, используемые в процессе сборки;
  • степень защиты (IP);
  • минимальные и максимальные значения на входе и выходе;
  • производитель.

Современные модели преобразователей выпускаются на базе микросхем и применяют технологию широтно-импульсных преобразований (ШИМ).

В процессе работы блока питания для регулирования величины выходящего напряжения внедрен метод широтно-импульсной модуляции, при этом на выходе сохраняется аналогичный род тока, что и на входе

Такие устройства отличаются высокой степенью защиты от коротких замыканий, перегрузок сети, а также обладают повышенным КПД.

Принципиальная разница в конструкции

При выборе светодиодных лампочек важно знать, как они производились. Продукция должна быть сертифицированная. Только так можно купить светодиодный источник света, который не будет отрицательно воздействовать на организм и прослужит долго

Только так можно купить светодиодный источник света, который не будет отрицательно воздействовать на организм и прослужит долго.

Недорогой китайской лампы на 220 В

Неизвестные китайские производители:

  • выпускают светодиодные лампы в несоответствующих мощности корпусах;
  • у диодов низкие показатели светопередачи;
  • полноценный драйвер меняют на диодный мост и пару дешевых радиодеталей;
  • устанавливают примитивные теплоотводы;
  • указывают на упаковке неверные параметры мощности, потока и цвета света, срока эксплуатации.

Из-за несовершенства схемы такие лампы быстро перегорают, покупателей ждет разочарование после вскрытия упаковки:

  • источник света вместо 60 Вт выдает 25 Вт;
  • поток света 40-50%, не 90%, как указано;
  • мощность 6 Вт вместо 8 Вт;
  • цвет 400 вместо 2700;
  • рок службы 5 тыс. часов, а не 50 тыс.

Качественной брендовой светодиодной лампы

В брендовой качественной лампочке:

  • используется рассеиватель в виде полусферы из качественного пластика, увеличивающий угол рассеивания и показатели механической прочности;
  • качественные долговечные чипы;
  • применяется плата, изготовленная из сплава алюминия, эффективно отводящая избыток тепла на радиатор;
  • площади радиатора достаточно для того, чтобы предотвратить перегрев;
  • у конденсатора достаточный объем;
  • драйвер преобразует ток;
  • цоколь из никеля или латуни.

Подводя итог о ремонте светодиодной лампы

 Ремонт светодиодной лампы дело перспективное

Ведь не важно, будет ли это замена отдельного радиоэлемента или целого драйвера (платы), это все равно будет значительно дешевле, чем покупать новую светодиодную лампу. Единственная рекомендация, так это применение радиоэлементов с более высокими эксплуатационными показателями

Быть может это применение резисторов с большей мощностью, конденсаторов на большее напряжение или просто применение радиодеталей от известных и заслуженных брендов.  Это позволит максимально долго впоследствии не возвращаться к ремонту столь нужного в нашем обиходе  осветительного прибора – светодиодной лампы.
