Почему LED-лампы ломаются

Почему LED-лампы ломаются

Прежде, чем начать ремонт лампочки, стоит разобраться, почему перегорают светодиодные светильники. В первую очередь сбой в работе любого светового прибора стоит искать в перепадах напряжения. Если в вашем жилище есть такая проблема, то нужно не ремонтировать лампочку, а устанавливать стабилизатор.

Неприятные последствия перепадов напряжения Источник electrik-domoy.ru

При установке новых светодиодных лампочек нужно помнить о хорошей вентиляции. Если она будет недостаточной и образуемое при работе прибора тепло не будет регулярно выводиться, может наступить перегрев. В таком случае нужно присмотреться к светильнику: при слишком закрытой конструкции вентиляция не будет обеспечиваться, тогда придётся покупать другое осветительное устройство.

Ещё одной распространённой ошибкой при обустройстве электропроводки в помещении является неправильное размещение проводов или неверный расчёт их сечения. Если нет возможности поменять проводку, правильным решением в таком случае будет разгрузка линии освещения путём выбора другой, менее мощностной лампочки.

Также поломке ЛЕД-лампочки способствует неправильный выбор степени IP, то есть защиты от внешних воздействий. Если лампа подвергается влиянию повышенной влажности, пыли, её корпус испытывает удары, необходимо подумать о выборе соответствующих окружающей обстановке осветительных приспособлений. Теперь, когда вы знаете, почему перегорают светодиодные лампы, можно приступать к их ремонту.

Светодиодная лампа будет работать хорошо, если правильно её подобрать Источник multiwood.ru

Кроме указанных выше вариантов неправильной эксплуатации, светодиодные лампочки могут выходить из строя по причине наличия заводского брака. Ещё одной неявной причиной сгорания LED-лампы является подключение её к выключателю с подсветкой. Выхода из такой ситуации два: если в конструкции светильника (например, люстры) есть ещё лампочки, нужно хотя бы одну из них поменять на обычную. Второй вариант решения такой проблемы – замена выключателя.

При поломке лампы чаще всего повреждается конденсатор, размещающийся в блоке питания вместе с резисторами и диодным мостом, или один из светодиодов. В случае использования при производстве лампы дешёвых, не соответствующих номинальному напряжению элементов, а также при некачественных паяных соединениях вся конструкция может сломаться после всего лишь нескольких циклов включения/выключения.

Инструкция по ремонту светодиодных лампочек

Сначала неисправность надо локализовать: как минимум определить, что ремонтировать – драйвер или светоизлучающие элементы. Если логически вычислить по внешним признакам проблему не удалось, можно проверить каждый светодиод – в такой лампе их немного, тест не займет много времени. Скорее всего, LED в данной лампе соединены в одну последовательную цепочку. Можно постараться уточнить – для этого надо соскрести краску с платы, но в данном случае и так все понятно. Пять светодиодов в две или три одинаковые параллельные цепочки не соединить.

Замена smd светодиодов

Проверка и поиск неисправного светодиода выполняется с помощью мультиметра в режиме проверки диодов. Как и обычный полупроводниковый вентиль, LED при приложении испытательного напряжения прямой полярности должен открыться, и мультиметр будет показывать какое-то сопротивление, а при приложении обратного напряжения светодиод будет заперт и сопротивление будет бесконечно большим.

LED с белым цветом свечения открываются при напряжении примерно 3,5 вольта.

Безуспешная попытка прозвонить COB-светодиод мультиметром.

Также следует понимать, что многие светоизлучающие элементы делают по COB-технологии. Она состоит в том, что несколько кристаллов помещают на одну подложку, соединяют, заливают компаундом и покрывают люминофором. В этом случае ни у какого мультиметра не хватит напряжения, чтобы открыть все цепочку кристаллов. Единственный способ проверки – с помощью лабораторного источника питания. Надо подключить зажимы или щупы источника и плавно поднять напряжение от нуля. Если приложена верная полярность, светодиод загорится.

Светодиод загорелся при напряжении 12 вольт.

Неисправный светодиод надо выпаять. Делать это лучше всего с помощью паяльной станции с феном. Если ее нет, можно попробовать паяльником, но он должен быть достаточной мощности. LED закреплены на теплоотводе, который будет забирать много тепла. Чтобы его достаточно прогреть, паяльник должен быть не менее 40 ватт (а лучше – больше). Надо покрыть оба вывода слоем флюса, чтобы сохранять тепло, и попеременно нагревать то одну, то другую сторону. В итоге LED отпаяется.

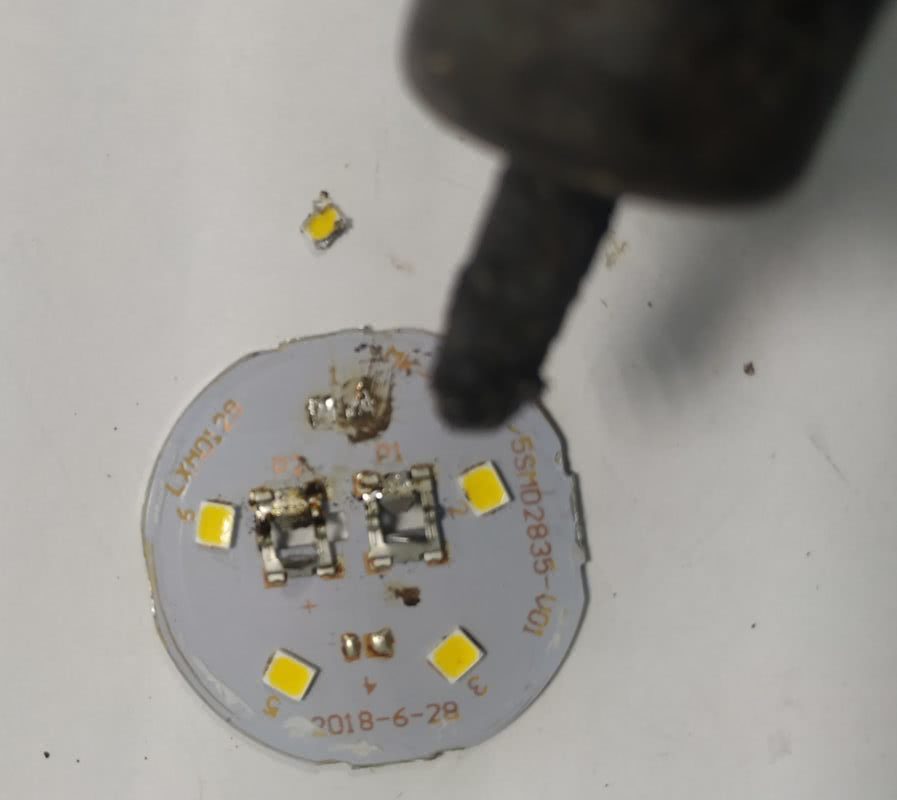

Выпаивание светодиода паяльником 65 ватт.

После выпайки контактные площадки надо промыть спиртом, при необходимости облудить. Припаивать новый светодиод можно также феном или мощным паяльником.

Схема и восстановление драйвера

Каждый производитель делает драйверы по своему выбору – это касается как общей схемы, так и элементной базы. За доказательствами можно заглянуть в интернет – по соответствующему запросу поисковая система выложит множество картинок, и не факт, что она совпадет с искомой схемой. Поэтому зачастую проще срисовать соединения с платы, благо, что элементов на ней немного. Для данной лампы получилась такая схема.

Схема драйвера, срисованная с дорожек платы.

Анализ подобных схем дает основание предполагать, что DB1 является мостовым выпрямителем, о чем свидетельствует маркировка на его корпусе, а модуль U1 – генератор ШИМ.

Проверить работу выпрямителя можно, замерив напряжение в указанных точках. Оно должно быть около 300 VDC. Если оно значительно меньше, значит, неисправен либо диодный мост, либо оксидный конденсатор на его выходе. Если все в порядке, надо нагрузить выход резистором в несколько сотен ом и осциллографом проверить наличие импульсов на выходе драйвера. Проблема может быть как в микросхеме U1, так и в ее обвязке.

Схема проверки драйвера.

В стабилизаторе тока применяются достаточно специфичные компоненты, к тому же тип их определить можно далеко не всегда (отсутствие опубликованных схем от производителя, отсутствие внятной маркировки на корпусе), поэтому приобрести элементы на замену сгоревшим получится далеко не всегда, даже через интернет. Единственный доступный способ ремонта в этом случае – использование лампы-донора.

Рекомендуем ознакомиться: Как сделать ремонт драйверов светодиодных ламп

Разборка лампы с патроном

Виды цоколей ламп освещения

При выкручивании лампы из патрона она может сломаться или отделиться без цоколя. Чтобы разобрать патрон, надо сделать следующее:

Надеваются перчатки и очки для защиты от осколков стекла. Если светильник расположен высоко, следует надеть головной убор.
Выключается электричество и проверяется индикатором отсутствие напряжения. Лампочка может быть подключена с выключателем на нулевом проводе, а не на фазе. В электрощите отключается автомат, через который подается питание на линию освещения (к ней же относится лампочка).
Далее нужно совком и веником собрать с пола осколки и выбросить в мусор. Если на цоколе есть остатки стекла, снизу следует постелить плотную бумагу или картон.
Цоколь откручивается остроконечными плоскогубцами против часовой стрелки. Если он не поддается, его надо расшатать вращением в обоих направлениях. Можно попытаться открутить патрон, вращая его против часовой стрелки. Если это удастся, в дальнейшем вывернуть цоколь не составит труда. Если он не откручивается за кромки, следует раздвинуть плоскогубцы и с упором во внутренние стенки цоколя вывернуть его. Края цоколя можно отогнуть плоской отверткой внутрь. Тогда можно будет лучше ухватиться за них плоскогубцами при выкручивании. Контакты патрона со временем теряют упругость и деформируются при вкручивании лампы. Их нужно постоянно подгибать при замене ламп.

https://youtube.com/watch?v=RG1L5NGF0kk

https://youtube.com/watch?v=4YgJRCQ0u4k

https://youtube.com/watch?v=paVtCtp_YQw

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

Почему моргают светодиодные лампочки: поиск неисправности + как починить
Почему светодиодные лампы горят при выключенном выключателе: причины и решения

Выполняем ремонт светодиодной лампы, схемы, видео

19 Май — Светодиодные лампы

Самый простой тип самодельных ламп обычно основан на старых лампах со стандартным цоколем и массивом, включающим несколько десятков, а иногда и сотен круглой формы белых светодиодов. Такие лампы являются самыми простыми и наиболее легко изготавливаются в домашних условиях. Сейчас вы ознакомитесь с ремонтом светодиодной лампы, но на сайте есть и много других полезных статей об устройстве и разновидностях данных ламп.

Как отремонтировать светодиодную лампу

Итак, если в отличие от покупных ламп, которые являются не ремонтопригодными, светодиодная лампа, сделанная своими руками может даже в случае поломки получить вторую путевку в жизнь. Если ваша самодельная лампочка перегорела, то не торопитесь ее выбрасывать. Давайте попробуем ее починить. Ремонт таких ламп для начала необходимо разделить на две части: ремонт светоизлучающих элементов и блока питания. Светодиоды не подключаются к сети 220 В напрямую, а получают ток через стабилизатор тока, который является понижающим электронным трансформатором. С его проверки и следует начинать ремонт. Такие стабилизаторы позволяют обеспечить на выходе постоянную величину напряжения в 5-20 В, а также ток не выше 0,1 А.

изучаем устройство светодиодной лампы перед ремонтом

Ремонт блока питания светодиодной лампы

Такой блок питания обычно страдает от сгоревшего конденсатора на 1мкф 400В, служащего балластным резистором. Проводить проверку его работоспособности измерителями емкости не имеет смысла, так как дефект (утечка) может проявляться только в случае сетевого напряжения в 220 В, в результате чего самым оптимальным вариантом будет его замена. Диоды, расположенные в выпрямителе иногда тоже сгорают, хотя намного более реже, однако, среди них можно найти неисправный при помощи тестера.

Иногда могут выходить из строя полуваттные токоограничительные низкоомные резисторы. В этом случае может помочь омметр. Цветные полоски, нарисованные на корпусах резисторов, указывают их сопротивление.

Поиск сгоревшего светодиода

В том случае, если источник питания является исправным, то следует приступить к проверке самих светодиодов. Для этого можно использовать батарейку на 9В и, используя резистор с сопротивлением 1 кОм, проверить все светодиоды один за другим. После обнаружения неисправного светодиода следует просто замкнуть его выходы.

Обычно в самодельных светодиодных лампах элементы соединяются цепочкой, как в гирлянде, в результате чего даже, если замкнуть один из них, другие будут продолжать светиться, возможно, даже немного ярче.

После окончания ремонта лампы необходимо собрать её обратно в корпус, после чего закрутить в патрон.

Как отремонтировать светодиодную лампу своими руками

Несмотря на то, что производитель заявляет о сроке службы светодиодных ламп более 10 лет, они зачастую выходят из строя намного раньше. Но не стоит ее выбрасывать, попробуйте отремонтировать своими руками. Для примера возьмем самую простую LED лампу, состоящую из стандартного цоколя и определенного количества светодиодов. Ремонт начинается с проверки бестрансформаторного выпрямителя. Выдающее им напряжение должно находиться в пределах от 5 до 20 Вольт, а ток – не более 0,1 Ампера.

1. Замена конденсатора. Самая распространенная причина поломки – перегорел дешевый китайский конденсатор, к примеру, на 1 мкф 400 В, а иногда встречаются на 250 В. Самый прострой выход из данной ситуации – заменить его новым конденсатором, к тому же это дешевая деталь стоимостью 4-5 рублей.

замена конденсатора на светодиодной лампе

2. Замена драйвера. Второй вид ремонта светодиодной лампы заключается в замене драйвера. Чтобы знать, какой драйвер подойдет для вашей лампы, ознакомьтесь с таблицей ниже.

Устройство светодиодных ламп и причины их поломки

В некоторых лампах корпус отсутствует — тогда рассеиватель крепится непосредственно к цоколю или радиатору

Вне зависимости от типа лампы, мощности и фирмы-производителя, в её конструкции можно обнаружить следующие компоненты:

Цоколь. Служит для фиксации лампы в патроне. Наиболее распространены резьбовые цоколи стандартов E14 и E27.
Контроллер. Электрическая плата, состоящая из микросхемы-драйвера, диодного моста, трансформатора и небольшого (до двух десятков) количества других радиодеталей.
Модуль светодиодов. Соединённые между собой светоизлучающие элементы, которые, как правило, монтируются на небольшом алюминиевом радиаторе с помощью термопасты.
Корпус. Пластиковый цилиндр, соединяющий цоколь с рассеивателем и формирующий вместе с ними корпус лампы.
Рассеиватель. Пластиковая или стеклянная деталь, иногда дополненная линзами, которая закрывает светодиодный модуль.

Самой распространённой причиной поломки светодиодных ламп становится перегрев контроллера при длительной эксплуатации и/или при использовании изделия в нестабилизированных электрических сетях с частыми скачками напряжения. Кроме того, любая электроника чувствительна к механическим нагрузкам: падениям, ударам, вибрациям. Это может привести к нарушению контакта в местах, где производитель сэкономил на припое, кроме того, оторвавшиеся от охлаждающего радиатора светодиоды могут выйти из строя из-за перегрева.

Срок службы led ламп

В сопроводительной документации и в рекламных материалах производители указывают срок службы светильников на светоизлучающих диодах не менее 50 000 часов (бывает и до 100 000 часов). Если свет не выключать, то в год «потратится» около 8000 часов, и прибора с ресурсом 50 000 часов хватит не менее, чем на 6 лет непрерывной работы (а 100-тысячной лампы – на 12 лет).

На самом деле не все так радужно. Чтобы реально выяснить срок службы лампы, надо проводить длительные ресурсные испытания, делать это надо в различных режимах и для большой партии ламп, чтобы получить усредненные параметры. По факту никто шестилетние проверки, естественно, не проводил (двенадцатилетние – тем более) – в них нет смысла, так как за это время появятся новые технологии и данные испытаний устареют. Да и конкуренты отвоюют рынок. Поэтому все цифры заявляются «на основании расчетов», о чем при должном старании можно найти сведения в документации изготовителя (эта фраза пишется далеко не на первых страницах и не самым крупным шрифтом).

На самом деле первые выходы светодиодных ламп из строя наблюдаются уже через год, а рассчитывать на среднее время службы надо примерно на 2-3 года. Основные причины, от которых зависит этот период:

условия эксплуатации (температурный режим, эффективность охлаждения);
качество напряжения в сети.

Также срок службы определяется качеством изготовления лампы и примененных комплектующих.

Видео описание

О том, как разбирать ЛЕД-лампу с герметиком (вторая часть): Некоторые народные умельцы пытаются сделать это с помощью разогревания строительным феном, но этот метод не увенчается успехом, ведь снизу (под этими светодиодами) находится алюминиевый радиатор. Чтобы убрать с платы ненужный светодиод, в первую очередь необходимо снять с него жёлтую плёночку. Для этого лучше всего подойдёт маленькая тонкая отвёртка или игла. Когда эластичный светофильтр будет устранён, под ним можно будет увидеть металлическую поверхность с кристаллом, который в исправной лампе должен давать свет.

На металлоповерхность испорченного светодиода следует положить немного гелеобразного флюса, припоя либо легкоплавкого сплава (например, подойдёт сплав Вуда, имеющий температуру плавления всего 60-68,5 градусов по шкале Цельсия). Также понадобится хорошо разогретый паяльник, имеющий мощность около 60-80 Вт. Инструмент нужно прикладывать к диоду до тех пор, пока он не отпаяется.

Сплав Вуда Источник ozone.ru Благодаря использованию указанного сплава происходит смешение с основным припоем и в результате температура плавления последнего снижается. Таким образом, применение данного метода исключает вероятность перегреть печатную плату.

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.
