Генератор водорода для отопления своими руками - пошаговая инструкция со схемами и видео

Как устроен прибор

Электролизер имеет несколько металлических пластин, погруженных в герметическую емкость с дистиллированной водой.

Сам корпус имеет клеммы, чтобы подсоединять источник питания и есть втулка, через какую выводится газ.

Работу прибора можно описать так: электроток пропускается через дистиллированную воду между пластинами с различными полями (у одной — анод, у другой — катод), расщепляет её на кислород и водород.

В зависимости от площади пластин электроток имеет собственную силу, если площадь большая, то и тока по воде проходит много и больше выделяется газа. Схема подсоединения пластин поочередная, в первую очередь плюс, потом минус и так дальше.

Электроды рекомендуется делать из нержавейки, какая в процессе электролиза не вступает в реакцию с водой. Главное найти нержавеющую сталь хорошего качества. Между электродами лучше выполнить расстояние небольшими, но таким образом, чтобы пузырьки газа легко между ними передвигались. Крепеж лучше сделать из соответствующего металла, что и электроды.

В рассматриваемом варианте устройство в себя включает 16 пластин, находятся они один от одного в границах 1 мм.

Благодаря тому, что пластины имеют довольно немалую поверхностную площадь и толщину, можно будет пропустить через данное устройство высокие токи, однако нагрева металла не случится. Если обмерить на воздухе емкость электродов, то она будет составлять 1nF, данный комплект применяет до 25А в обыкновенной воде из водомерного узла.

Для сбора водородного генератора собственными руками можно задействовать контейнер пищевой, так как его пластик термоустойчив. Потом необходимо в контейнер опустить электроды для сбора газа с разъемами изолированными герметично, крышкой и остальными соединениями.

Если применять контейнер из металла, то чтобы не было короткого замыкания, электроды крепят на пластике. С обеих сторон медных и латунных соединителей монтируются два разъема (соединитель – устанавливать, собирать) для извлечения газа. Разъемы контактные и фитинги необходимо прочно зафиксировать, используя герметик из силикона.

Сделать газогенератор также можно дома. Методика детально изложена тут: https://teplo.guru/pechi/piroliznye/gazogenerator-svoimi-rukami.html

Делаем простейший генератор водорода своими руками пошагово

Расскажем, как можно сделать самодельный генератор для получения смеси водорода и кислорода (ННО). Его мощности на отопления дома не хватит, но для газовой горелки для резки металла количество полученного газа будет достаточным.

Рис. 8. Схема газовой горелки

Обозначения:

а – сопло горелки;
b – трубки;
c – водные затворы;
d – вода;
е – электроды;
f – герметичный корпус.

В первую очередь делаем электролизер, для этого нам понадобится герметичная емкость и электроды. В качестве последних используем стальные пластины (их размер выбираем произвольно, в зависимости от желаемой производительности), прикрепленные к диэлектрическому основанию. Соединяем между собой все пластины каждого из электродов.

Когда электроды готовы их надо укрепить в емкости таким образом, чтобы места подключения проводов питания были выше предполагаемого уровня воды. Провода от электродов идут к блоку питания на 12 вольт или автомобильному аккумулятору.

В крышке емкости делаем отверстие под трубку для выхода газа. В качестве водных затворов можно использовать обычные стеклянные банки емкостью 1 литр. Заполняем их на 2/3 водой и подключаем к электролизеру и горелке, как показано на рисунке 8.

Горелку лучше взять готовую, поскольку не каждый материал может выдержать температуру горения газа Брауна. Подключаем ее к выходу последнего водного затвора.

https://youtube.com/watch?v=_EgY9XtGZmM

Наполняем электролизер водой, в которую добавлена обычная кухонная соль.

Подаем напряжение на электроды и проверяем работу устройства.

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

ДВС на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
большое выделение тепла при сгорании газа;
абсолютная экологическая безопасность — отработавшие газы превращаются в воду;
выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

Водородный генератор

Электролизер – один из самых распространенных водородных генераторов.

Описание и принцип работы

В общем случае водородный генератор представляет собой набор металлических пластин, погруженных в дистиллированную воду. Конструкция заключена в герметичный корпус с клеммами для подключения источника электропитания и штуцером для вывода газа.

Теоретически работу водородного генератора можно представить следующим образом: между разнополярными пластинами (анод, катод), погруженными в дистиллированную воду, проходит электрический ток. При этом вода расщепляется на кислород и водород. Чем больше площадь пластин, тем больший ток проходит по воде и тем большее количество газов выделяется. Пластины подключаются поочередно (+-+- и т. д).

Область применения

В связи с тем, что сам процесс электролиза связан с использованием большого количества электроэнергии, промышленное применение электролизеров существенно ограничено. Экономически выгоднее использовать для получения водорода химические способы.

В настоящее время водородные генераторы применяют для:

газосварки и газорезки водородом в условиях ювелирных мастерских;
снижения токсичности двигателей внутреннего сгорания (ДВС) и повышения их КПД (коэффициент полезного действия);
повышения КПД и снижению токсичности жидкотопливных котлов.

Устройство

Немногочисленные промышленные электролизеры, которые используют для получения водорода и кислорода, изготавливают в виде стационарных установок. Электроды в них включаются биполярно, причем их количество зависит от способа включения в сеть (трансформаторное или бестрансформаторное).

Конструкции малогабаритных водородных генераторов, которые выпускаются как отечественными, так и зарубежными компаниями и используются для повышения КПД ДВС и других целей, отличаются большим разнообразием. Кроме того существует огромное количество конструкций, изготовленных своими руками. В сети Интернет о них можно найти достаточно много информации.

Учитывая, что конструкция электролизера отличается простотой и его нетрудно изготовить собственноручно, рассмотрим конструкции нескольких подобных устройств:

Простейший электролизер.
Водородный генератор для автомобиля.

Какой именно металл следует использовать?

Этот вопрос спорный. Так, во многих – в том числе весьма авторитетных – источниках говорится, что для водородного отопления необходимо использовать лишь редкие металлы. В действительности это не совсем верно, так как вполне можно использовать и нержавеющую сталь, о чем мы уже говорили выше. Хотя в идеале это должна быть ферримагнитная сталь. Отличается она тем, что не притягивает к себе частички не нужного мусора. Также отметим, что при выборе металла ориентироваться лучше все же на «нержавейку», которая не подвержена процессу окисления.

Как видим, соорудить водородный котел не так сложно, как кажется. Необходимо лишь правильно подобрать расходные материалы и тщательным образом изучить схему отопительной системы такого типа. Установив все необходимое оборудование, произведите проверку, дабы убедиться в том, что оно действительно качественное и достаточно эффективное.

Немного истории

Принцип действия водородной энергии был отмечен еще в древние времена. Известный врачеватель Парацельс при проведении своих научных экспериментов заметил, что при соединении некоторых элементов образуются пузырьки, которые он в то время принял за воздух. Позже выяснилось, что это был водород, представляющий собой газ без цвета, при определенных условиях проявляющий взрывные свойства.

В настоящее время водород научились использовать в разных целях, в том числе – для отопления жилого дома или любых других сооружений. Эти технологии активно развивают и внедряют во множестве отраслей. Являясь новшеством на рынке научных разработок, обогрев водородом уже заинтересовал многих потребителей и продолжает набирать популярность среди широких масс.

Доказано, что водород считается не только довольно распространенным, но и легкодоступным веществом. Единственная сложность – его приходится добывать из химических соединений, чаще всего – воды.

Обслуживание генераторов водорода

Оборудование подлежит тщательному уходу. Специалисты советуют придерживаться следующих советов:

не улучшать и не изменять самостоятельно генератор даже при наличии профессионального инженерного чертежа;
рекомендовано установить на оборудование специальные датчики температуры внутри теплообменника, что даст возможность контролировать процесс перегрева воды;
запорную арматуру можно установить в горелку и подключить ее к датчику температурных показателей. Это даст прибору возможность нормально охлаждаться.

Самодельный генератор позволяет получить водород, но применяется он в основном для экспериментов и газосварки. Чтобы обогреть немалое строение, КПД аппарата попросту не хватит. И при этом не стоит забывать о низком КПД устройства, а также хлопотах и затратах при его сборке.

Возможно ли сделать бестопливный генератор энергии своими руками?

Как сделать металлоискатель своими руками, помощь новичкам

Что такое электролиз и где он применяется?

Что такое магнитный двигатель и как его сделать своими руками?

Как изготовить электронную печатную плату в домашних условиях?

Как устроен генератор переменного тока — назначение и принцип действия

Самостоятельное изготовление электролизера

Водородный генератор для отопления частного дома

Изготовить электролизер своими руками может каждый человек. Для процесса сборки самой простой конструкции потребуются нижеследующие материалы:

лист нержавейки (идеальные варианты – зарубежная AISI 316L или отечественная 03Х16Н15М3);
болты М6х150;
шайбы и гайки;
прозрачная трубка – можно применять водяной уровень, который используется в строительных целях;
несколько штуцеров типа «елочка» с внешним диаметром 8 мм;
контейнер из пластика объемом 1,5 л;
небольшой фильтрующий проточную воду фильтр, например, фильтр для стиральных машин;
обратный водный клапан.

Процесс сборки

Собирать электролизер своими руками следует по следующей инструкции:

Первым делом необходимо осуществить разметку и дальнейшую распилку листа нержавейки на равные квадраты. Распилка может осуществляться угловой шлифовальной машинкой (болгаркой). Один из уголков в таких квадратах должен быть спилен под углом для верного скрепления пластин;
Далее потребуется просверлить отверстие для болта на противоположной от углового спила стороне пластины;
Соединение пластин необходимо производить поочередно: одна пластина на «+», следующая на «-» и так далее;
Между разно заряженными пластинами должен находиться изолятор, которым выступает трубка от водяного уровня. Ее необходимо разрезать на кольца, какие следует разрезать вдоль для получения полосок толщиной 1 мм. Такого расстояния между пластин достаточно для эффективного выделения газа при электролизе;
Скрепление пластин вместе осуществляется посредством шайб следующим образом: на болт насаживается шайба, потом – пластина, далее – три шайбы, после – пластина и так далее. Пластины, положительно заряженные, располагаются зеркально отрицательно заряженных листов. Это позволяет не допустить задевание электродов спиленными краями;

Собранные вместе пластины электролизной установки

Собирая пластины, следует сразу выполнять их изоляцию и затяжку гаек;
Также каждую пластину нужно прозвонить для того, чтобы убедиться в отсутствии короткого замыкания;
Далее всю сборку требуется поместить в бокс из пластика;
После этого надо отметить места касания болтов о стенки контейнера, где и просверлить два отверстия. Если болты не влезают в емкость, то их необходимо подрезать ножовкой;
Далее болты затягиваются гайками и шайбами для герметичности конструкции;

Пластины, помещенные в пластиковый контейнер

После проделанных манипуляций потребуется сделать отверстия в крышке контейнера и вставить в них штуцера. Герметичность в данном случае можно обеспечить посредством промазки швов герметиками на основе силикона;
Защитный клапан и фильтр в конструкции располагаются на выходе газа и служат средством контроля чрезмерного его скопления, которое может привести к плачевным последствиям;
Электролизная установка собрана.

Заключительный этап – тестирование, которое осуществляется таким образом:

заполнение водой емкости до уровня крепежных болтов;
подключение питания к прибору;
подключение к штуцеру трубки, противоположный конец которой опускается в воду.

Если будет подан на установку слабый ток, то выпускание газа через трубку будет почти незаметно, однако внутри электролизера его можно будет наблюдать. Повышая электрический ток, добавляя щелочной катализатор в воду, можно существенно увеличить выход газового вещества.

Изготовленный электролизер может выступать составной частью многих устройств, например, водородной горелки.

Внешний вид водородной горелки, основой которой является собственноручно изготовленный электролизер

Зная типы, основные характеристики, устройство и принцип работы электролизных установок, можно осуществить правильную сборку самодельной конструкции, которые будет являться незаменимым помощником в различных бытовых ситуациях: от сварки и экономии расхода топлива автотранспорта до работы систем отопления.

https://youtube.com/watch?v=8R6hstQfAr0

Чуть-чуть о доверчивости и наивности

Некоторые находчивые воротилы рекомендуют на продажу водородный генератор на авто. Рассказывают про отделку лазером поверхности электродов или про уникальные тайные сплавы, из которых они выполнены, специализированные катализаторы воды, разработанные в научных лабораториях мира.

Все зависит от способности мысли подобных бизнесменов к полёту научной фантазии. Доверчивость способен выполнить вас за ваши же средства (порой даже не малые) хозяином установки, у которой через два месяца эксплуатации разрушатся контактные пластины.

Если вы захотели этим методом экономить, то лучше собирать установку своими силами. Как минимум, не на кого потом будет пенять.

Простые самодельные схемы

Если не брать в расчет изощренные и трудновоспроизводимые в домашних условиях агрегаты, а ограничится подручными средствами и материалами, которые можно подыскать не выходя из дома, то выясняется, что сделать своими руками компактный, но эффективный генератор водорода не является неразрешимой задачей. Одна из самых простых схем включает доступные практически каждому компоненты. Вот эти вещи, которые запросто могут заваляться и у вас дома:

источник питания (12 В, 1–2 А);
стеклянная банка с завинчивающейся металлической крышкой (~0,5 л);
бутылка из пластика (~1,0 л);
прямоугольная линейка из пластмассы (10–15 см);
бритвенные лезвия (пластинчатые, такие бывают в прямоугольных кассетах по 10 шт.);
пара медицинских систем-капельниц;
соединительные провода (из меди, небольшого сечения);
вода и поваренная соль.

Чтобы своими руками сделать из этого набора предметов генератор водорода, потребуется незамысловатый инструмент, как-то канцелярский нож, наждачная бумага, паяльник с соответствующими материалами для пайки, заправленный клеевой пистолет. Начать следует с подготовки лезвий, заключающейся в односторонней зачистке их по неострым краям (2–3 мм) и лужении. Затем на линейку необходимо равномерно (через 3–4 мм) нанести засечки-пазы. В них будут размещены лезвия.

Каждое лезвие должно располагаться перпендикулярно основной плоскости линейки. Они фиксируются на ней при помощи клея так, чтобы исключался электрический контакт. Визуально получается своеобразная ребристая батарея отопления в миниатюре. После того как клей подсохнет, необходимо дополнить полученную конструкцию проводными соединениями. Попросту говоря, требуется подсоединить к одному проводу все нечетные лезвия, а к другому – все четные (подобно тому, как это производится с пластинами внутри аккумуляторов).

Далее, в металлической крышке следует выполнить отверстия под эту пару питающих проводов, и еще одно, побольше – под выход водорода (диаметр уточняется по размеру фильтра капельницы, который и будет вмонтирован в крышку). Линейку с лезвиями можно закрепить здесь же, на свободной внутренней плоскости крышки. Все сделанные отверстия после пропускания через них проводов и капельницы необходимо залить клеем, зафиксировав данные элементы. Так, чтобы крышка после завинчивания закрывала объем банки совершенно герметично.

Пластиковую бутылку необходимо оборудовать так, чтобы она выполняла функцию барботера-гидрозатвора (их может быть и больше одного). Шланг от стеклянной банки, пропущенный через крышку, должен почти достигать дна бутылки. Соответственно, второй шланг для отведения водорода располагается в верхней части. Место пропускания соединителей в крышке также должно быть загерметизировано.

Теперь нужно налить воды в бутылку (не до самого верха) и банку, насыпать в последнюю несколько ложек соли и размешать. После этого остается плотно закрыть крышки и приступить к тестированию этого созданного своими руками мини-генератора. Вскоре после включения источника питания в сеть вы сможете наблюдать процесс гидролиза и выделение водорода. Его должно быть достаточно, чтобы при поднесении зажженной зажигалки к кончику иглы, расположенной на выходном шланге, пламя подхватилось этой маленькой горелкой. Разумеется, это всего лишь макет, демонстрирующий принципиальную возможность создать в домашних условиях такой прибор.

Для серьезных целей типа отопления дома или газорезки металла вам, конечно, потребуется его масштабировать.

Вместо лезвий взять более крупные полноценные пластины, вместо банки с бутылкой соответствующие емкости и т. д. Другие популярные схемы, которые также можно сделать своими руками в домашних условиях (в крайнем случае в гаражных), в принципиальном устройстве все аналогичны описанной. Могут браться емкости разной формы и из различных материалов, в качестве реактивов могут выступать соединения металлов, щелочи и кислоты и т. п. Словом, простора для экспериментов предостаточно.

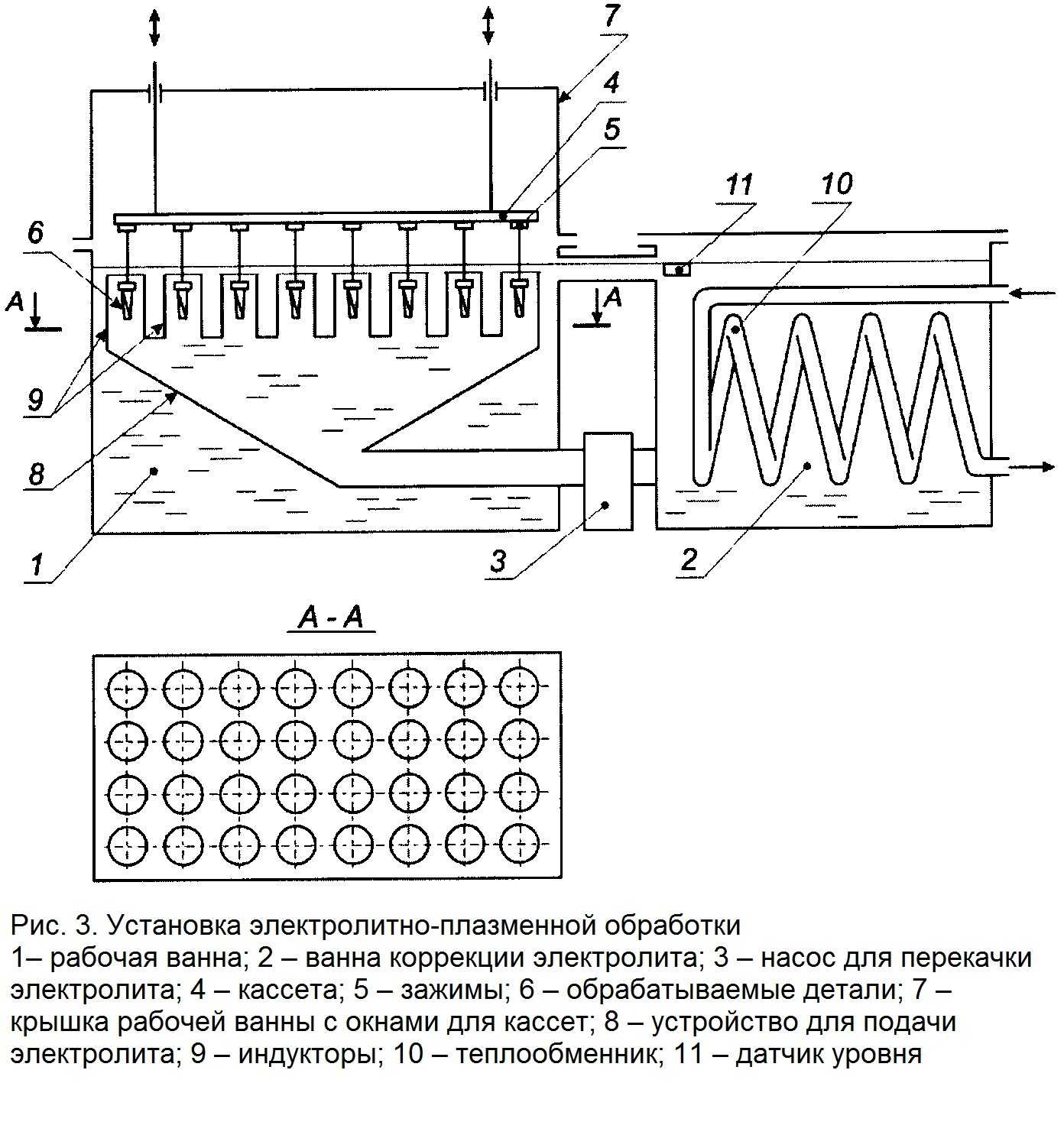

Электролитно-плазменное полирование
