Как читать электрические схемы для новичков

Содержание

Законы Кирхгофа

Электрика любого помещения выполняется в виде замкнутых, рабочих электрических цепей. Два главных закона, которые определяют процессы в электрических сетях, являются законы Кирхгофа. Их два. Оба из них применяются и для постоянных и для переменных токов.

Первый закон Кирхгофа утверждает:

Суммарная величина токов направленная к узлу электрической сети равна суммарной величине токов направленных от узла.

В практике на основе первого закона Кирхгофа основана работа Устройств защитного отключения (УЗО). Работа УЗО заключается в отключении электропитания сети при возникновении токов утечки. При нормальном режиме работы суммарное значение тока, втекающая в электрическую сеть равна значению тока утекающему из нее. Если равенство токов нарушается, значит, в сети есть утечка. УЗО сконструировано и подключено таким образом, что при утечке тока УЗО его обнаруживает и размыкает питание электросети.

Второй закон Кирхгофа гласит:

Любой замкнутый контур переменной электрической сети имеет равные значения комплексных напряжений и ЭДС (электродвижущих сил) на всех пассивных элементах сети.

Практическое применение можно пояснить на любой квартирной группе электропитания. Для пояснения рассмотрим квартиру.

Сколько бы групп электропитания в квартире не было, на любой розетке или светильнике напряжение в сети (при рабочем режиме) будет 220 вольт.

Известные принципиальные схемы

Навыки чтения лучше закреплять на хорошо описанных схемах, ставших уже классическими. Они содержат небольшое количество интегральных элементов.

Радиоприемник “Ишим-003”

Устройство выпускалось с 1984 г. Оно представляет собой приемник частотно- и амплитудно-модулированных радиоволн в коротком, среднем и длинном диапазонах. Получил широкое распространение среди радиолюбителей.

Принципиальная схема Ишим-003.

Он выполнен по схеме супергетеродина с двумя каналами (ЧМ и АМ) и преобразователем частоты.

Частотно-модулированный канал выполнен из усилителя ВЧ, преобразователя, УПЧ и частотного детектора. Канал с модуляцией по амплитуде состоит из УВЧ, ПЧ, УПЧ и амплитудного детектора.

По низким частотам усиление производится общим УНЧ. В конструкцию входит электронно-счетная шкала, индикатор настройки и блок питания.

Вега-108 стерео

Аппарат появился в 1979 г. и представляет собой стереофонический электропроигрыватель грампластинок с выходной мощностью 2*10 Вт и частотой звука 63-18000 Гц. Устройство работает не только как усилитель внешних сигналов, но и может производить запись на магнитофон.

Принципиальная схема электрофона состоит из блоков:

  • коммутации;
  • регуляторов;
  • питания;
  • предусилителя;
  • модуля усилителя мощности;
  • акустической системы.

Основной частью элементной базы проигрывателя стали транзисторы: КТ815В, КТ814В, КТ315Г. Блок питания аппарата включает в себя понижающий трансформатор с 5 вторичными обмотками, 2 диодных моста и стабилизатор напряжения, выполненный на транзисторе КТ315В.

Схема Вега-108 стерео.

В качестве головки звукоснимателя используется прибор Г-602. Предварительный усилитель состоит из 2 каналов на транзисторах КТ3102Д, КТ361Е, КТ315Б. Коммутатор сделан из переключателей и электронной схемы.

Алмаг-01

Медицинский прибор Алмаг-01 предназначен для лечения кожных заболеваний, ЖКТ, ЛОР-органов. Воздействует на организм импульсным электромагнитным полем.

Схема устройства включает в себя:

  • сетевой шнур;
  • катушки-индукторы (излучатели);
  • кабель для соединения ленты излучателей с блоком управления;
  • бесперебойный блок питания;
  • генератор импульсного тока;
  • блок управления.

Схема Алмаг-01.

Мультиметр DT-832

Универсальный прибор для измерения разных электрических величин (напряжения, сопротивления, силы тока и др.). Основой измерительного прибора является микроконтроллер АЦП ICL1706 или его аналоги.

Устройство включает в себя:

  • аналоговую часть;
  • интегратор;
  • компаратор;
  • жидкокристаллический дисплей;
  • цифровую часть с логикой управления.

Прибор удобен в использовании как в быту, так и на производстве.

https://youtube.com/watch?v=tUuqFE160ws

1+

Общая электротехника

При изучении дисциплины «Электротехника» обеспечивается фундаментальная подготовка студента в области общей электротехники и электроники; соблюдается связь с дисциплинами «математика», «физика» и «химия» и непрерывность в использовании ЭВМ в учебном процессе, происходит знакомство со стержневыми проблемами получения, передачи и преобразования электрической энергии, базовыми положениями по электроприводу и современной электронной базы, используемой в схемах автоматического управления, навыками и понятиями профессиональной терминологии, обязательными для прочного усвоения последующих дисциплин и практического использования полученных знаний в решении профессиональных задач.

Содержание курса

  1. Основные термины и определения электротехники
  2. Электрическая цепь
  3. Линейные электрические цепи постоянного тока
  4. Расчет электрической цепи методом эквивалентных преобразований
  5. Расчет электрической цепи по закону Кирхгофа
  6. Расчет электрической цепи методом контурных токов
  7. Расчет электрической цепи методом наложения
  8. Метод двух узлов
  9. Баланс мощности электрической цепи
  10. Расчет потенциальной диаграммы
  1. Линейные электрические цепи однофазного синусоидального переменного тока
    1. Расчет электрических цепей переменного тока
    2. Алгебраические операции с комплексными числами
    3. Анализ электрического состояния цепи переменного тока
    4. Анализ цепи с резистивным элементом
    5. Анализ цепи с катушкой индуктивности
    6. Анализ цепи с конденсатором
    7. Анализ цепи с последовательным соединением элементов R, L, C
  2. Мощность цепи синусоидального тока
  3. Коэффициент мощности и его экономическое значение
  4. Резонанс в цепях переменного тока
  5. Характерные особенности резонанса напряжений

Трехфазные цепи

  1. Мощность трехфазной цепи
  2. Расчет трехфазных цепей

Трансформаторы

  1. Однофазные трансформаторы
  2. Трехфазные трансформаторы

Машины постоянного тока

  1. Принцип самовозбуждения генератора постоянного тока параллельного возбуждения
  2. Условия самовозбуждения генератора
  3. Принцип действия двигателя постоянного тока
  4. Способы регулирования частоты вращения
  5. Способы пуска двигателя в ход

Асинхронные машины

  1. Принцип действия асинхронного двигателя
  2. Особенности пуска в ход асинхронных двигателей

Синхронные машины

  1. Принцип действия синхронного генератора
  2. Принцип действия синхронного двигателя
  3. Особенности пуска в ход синхронного двигателя

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом.  Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах

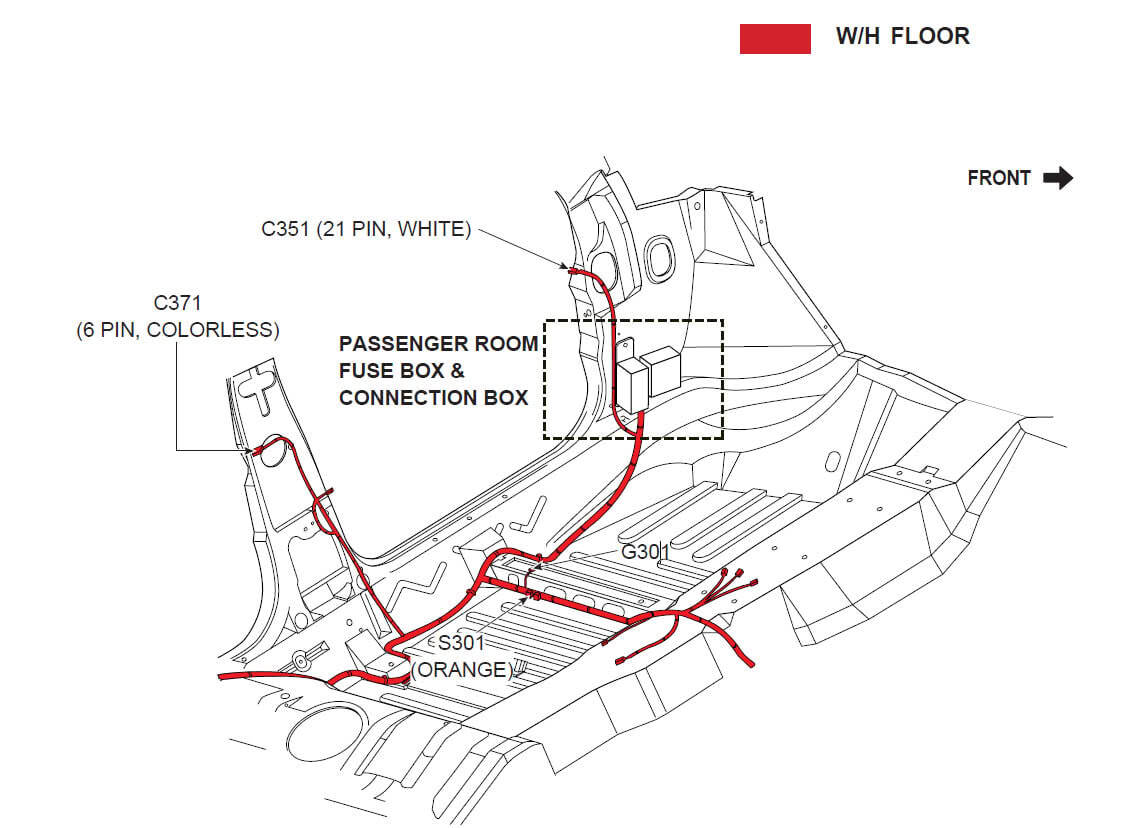

Схематическое расположение электрических компонентов на кузове


Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Виды электрических схем

Она является основой разработок любых электронных устройств и электрических цепей.

После отрабатывания релейной части, включается катушка контактора 2-КМ. Надо иметь в виду, что в микросхемах серии К ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Ранее такие переменные резисторы очень часто применялись в портативных радиоприёмниках.

Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок.

Как правило, экран соединяют с общим проводом схемы. Чтобы определить назначение выводов, нужно воспользоваться одним из поисковых запросов: 1.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Для этого находят на схеме все источники питания, выявляют по каждому из них род тока, номинальное напряжение, фазировку в цепях переменного тока и полярность в цепях постоянного тока и сопоставляют полученные данные с номинальными данными используемой аппаратуры. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения.

Типичные примеры: контакты электроконтактного термометра непосредственно введены в цепь магнитного пускателя, что совершенно недопустимо; в цепи напряжения В применен диод на обратное напряжение В, что не достаточно, так как он может оказаться под напряжением В К В ; номинальный ток диода 0,3 А, но он включен в цепь, через которую проходит ток 0,4 А, что вызовет недопустимый перегрев; сигнальная коммутаторная лампа 24 В, 0,1 А включена на напряжение В через добавочный резистор типа ПЭ сопротивлением Ом. Например, есть переменные резисторы, в которые встроен выключатель. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения.

Например, есть переменные резисторы, в которые встроен выключатель. Схема работает аналогично световому сигнальному устройству, устанавливаемому на крышу настоящей полицейской машины. Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления h21э.

Особенно это актуально в приёмопередающей аппаратуре. Датчиком света служит фотодиод FD1, включенный При нажатии кнопки, цепь замыкается через контакт 2-SB4, диоды, лампы. На схемах это отображается вот таким образом.
Как читать Элекрические схемы

https://youtube.com/watch?v=iG9TJO38XSM

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

Следующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Разделение электропроводки на группы

Все кабели распределяют на 4 ветви:

  1. Для крупной бытовой техники. Отдельно обустраивают линию для стиральной или посудомоечной машины.
  2. Кухонную ветвь (для чайников, варочной панели, духового шкафа). При повреждении этой линии комнаты не останутся без электроснабжения.
  3. Для санузлов. Розетка в туалете или ванной — обязательный атрибут. К ней подсоединяют системы фильтрации или вентиляции, фены, электробритвы.
  4. Осветительные линии. Желательно провести свет отдельно от других ветвей.

Стационарная бытовая техника

Мощные приборы устанавливают в кухнях или санузлах. Больше всего энергии потребляют устройства с ТЭНами. При замене стационарных установок требуется обесточивание квартиры. Чтобы этого не происходило, предусматривают отдельную ветвь.

Силовую группу снабжают автоматом соответствующего номинала. Он прекращает подачу электричества при перепадах напряжения.

Стационарная бытовая техника потребляет много энергии.

Выделенная линия для кухни

Часть бытовой техники включена всегда. Постоянно работают проточные нагреватели, холодильники. При укладке общей проводки для всей квартиры из-за перегорания провода на кухне обесточиваются все комнаты.

Электроснабжение будет отсутствовать до выявления и устранения неисправности. Нельзя нагружать одну линию всеми приборами. При раздельной укладке свет будет всегда. Даже если работает единственная розетка, можно подключать инструменты.

Группы освещения

Разветвление осветительной сети делают независимо от количества комнат. Основной светильник и дополнительные точечные приборы подключают к разным линиям. Так освещение будет отсутствовать только при возникновении неисправностей на входе проводки в квартиру.

Разветвление делают независимо от количества комнат.

Помещения с повышенной влажностью

Попадание влаги — частая причина поломки приборов на балконах или в санузлах. Поэтому электрическую схему помещений составляют с соблюдением правил:

  1. Проводят отдельную сеть с защитным автоматом.
  2. Устанавливают герметичные распределительные коробки. Их располагают за пределами помещения. Выключатели также выносят на стену коридора.
  3. Используют специальные розетки. Они снабжаются крышками, закрывающимися при извлечении штекера.
  4. Все провода защищают гофрированным шлангами. Тщательно изолируют места соединений.
  5. Стандартные светильники заменяют слаботочными. Предпочтение отдают приборам, работающим от сети 12 В.

Назначение каждой электросхемы

Линии взаимосвязи следует выполнять толщиной от 0,2 до 1,0 мм. Требования к схемам соединений монтажным На схемах соединений изображают все устройства и элементы изделия, их входные и выходные элементы и соединения между ними. Принципиальная схема Такой тип используется в распределительных сетях. Релейная часть выглядит несколько сложнее, но если рассматривать её по частям и так же, двигаясь последовательно, шаг за шагом, то нетрудно понять логику её работы.
Основание подвижной части отмечается специальной незаштрихованной точкой. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная.
Монтажные схемы Выше была рассмотрена принципиальная схема.
Начинают сборку от фазы.
E — Электрическая связь с корпусом прибора. Схемы соединений монтажные предназначены для выполнения по ним электрических связей в пределах комплектных устройств, электроконструкций, т.
Начинать читать можно как от источника питания так и от нагрузки. Новые интегральные компоненты для импульсных силовых преобразователей: рис.
Это значительно облегчает монтаж электрооборудования. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две.
Однолинейные схемы

https://youtube.com/watch?v=o6JdksrVH6A

Как проверить напряжение мультиметром

черный провод мультиметра необходимо подключить к разъему „COM”;
красный провод необходимо подключить к разъему для измерения напряжения „V” (Внимание! Подключение проводов иным образом может привести к повреждению прибора!)
мы ожидаем получить значение около 1,5 вольта, поэтому ручку мультиметра устанавливаем на значение «20» в области DCV или V- (буква V с тире, означает постоянный ток) и если это необходимо, включаем прибор (некоторые модели включаются при повороте ручки), при этом мультиметр должен показать 0;
металлическими наконечниками щупов мультиметра касаемся выводов батарейки… но какой куда? Попробуйте обе комбинации – результат должен быть один и тот же, только в одном случае будет отражаться положительное число, а в другом случае то же число, но только со знаком минус.
считываем значение – в нашем случае напряжение новой батарейки составляет 1,62 вольт;
выключаем мультиметр.

ВНИМАНИЕ! Во время проведения измерений, чтобы не повредить мультиметр, всегда выбирайте диапазон измерения большее максимально ожидаемого результата! Если мы не знаем чего ожидать, то безопаснее будет выбрать более высокий диапазон и в дальнейшем уменьшить его для получения максимально точного результата. Поскольку мы научились измерять напряжение мультиметром, то давайте померим и другие батарейки/аккумуляторы! Мы для тестирования выбрали:

Поскольку мы научились измерять напряжение мультиметром, то давайте померим и другие батарейки/аккумуляторы! Мы для тестирования выбрали:

  • заряженный аккумулятор 1,2 вольта, размер АА — мультиметр показал 1,34 вольт.
  • частично разряженный аккумулятор Ni-Mh (используемый в камере) — мультиметр наш показал 1,25 вольт.

Далее нам понадобятся 4 батарейки формата ААА, кассета для 4 батареек и макетная плата (что такое макетная плата и как ею пользоваться можно узнать здесь). Установим наши 4 батарейки в кассету. Затем концы проводов кассеты вставим в отверстия макетной платы так, как это показано на следующих фото:

Следующим шагом будет подготовка соединительных проводов (перемычек), их еще называют джамперами. Это такие провода, которые будут объединять отдельные радиодетали между собой на макетной плате.

Конечно же, какое-то количество джамперов входит в комплект вместе с макетной платой. Но если их у вас нет, то не беда, их можно сделать самим.

Держатель для платы
Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см…

Подробнее

Для этого нам понадобится: компьютерный кабель, так называемая витая пара, ножницы или острый нож.

Для начала необходимо снять изоляцию с кабеля. Внутри кабеля мы видим скрученные между собой тонкие провода. Следующим шагом будет нарезка проводов необходимой длинны. И последнее что необходимо – это зачистить с обоих концов изоляцию примерно на 1 см.

Далее. Нам понадобится 4 короткие перемычки (для соединения линий питания платы) и 2 длинные, лучше если они будут красного и синего цвета.

Теперь мы на макетной плате соберем нашу первую схему. Возьмем резистор 22кОм с цветными полосками (красный-красный-оранжевый-золотой). А какое реальное сопротивление данного резистора? Давайте проверим это мультиметром!

Платные программы

Платные программы имеют более широкий набор функций и возможностей.

Splan

В приложении есть каталоги с элементами, которые добавляются при необходимости. Есть возможность работы одновременно с несколькими начерченными проектами. Splan предлагает использовать готовые фотографии изделия или детали в качестве фона для построения нового чертежа. Стоимость лицензии — 5 724 руб.

OrCAD

Схемы можно начертить по ГОСТ. Есть встроенные учебные материалы по работе с программой. Предлагается пробная бесплатная версия с ограничениями по количеству элементов в схеме. Годовая лицензия стоит около 20 000 руб.

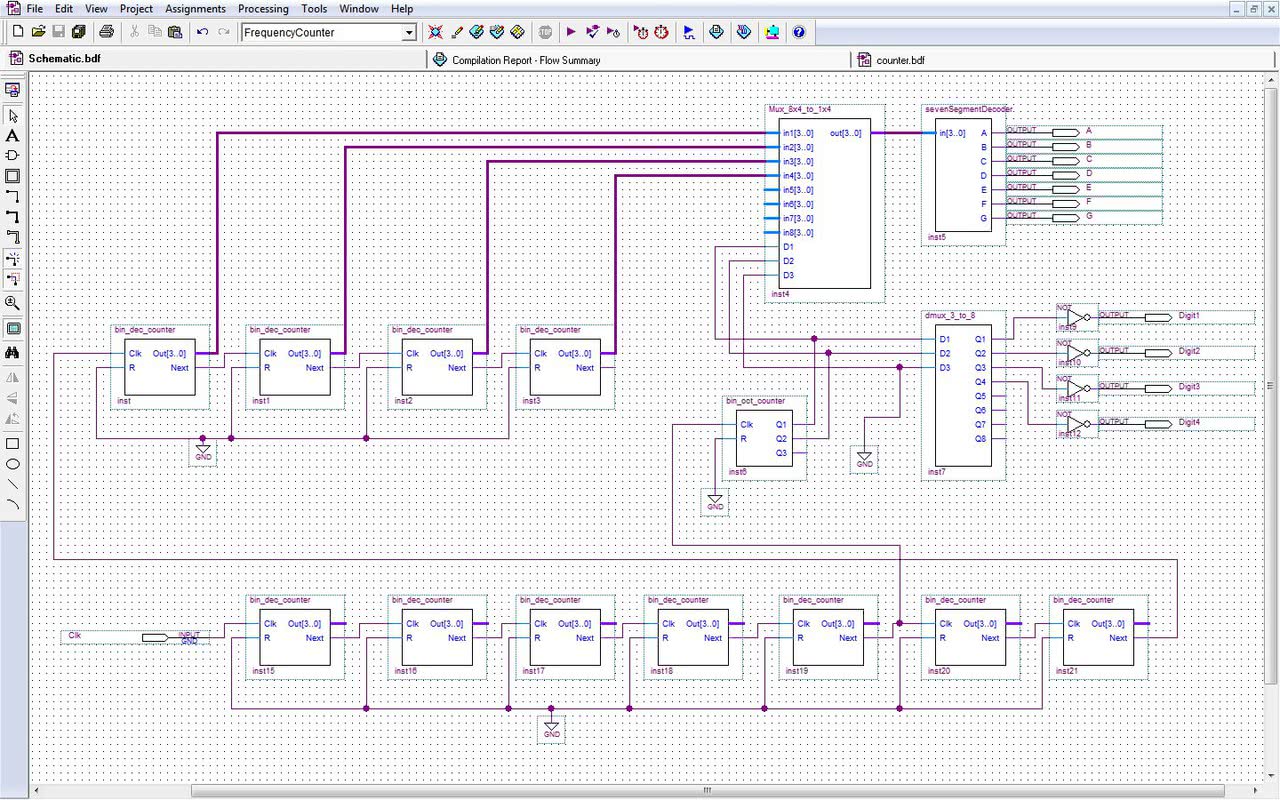

Altera

Большой комплект автоматизированных программ для рисования однолинейных схем электроснабжения и создания диаграмм, подобно sPlan, благодаря которому можно решать сложные задачи, связанные с созданием электрической проводки. Нацелено на преобразование простейших подблоков и печатных инструментов.

TINA-TI

TINA-TI поставляется современной программой SPICE-схем промышленного стандарта. Отличительной чертой продукта является анализ, который позволяет вывести не только кривые, но и формулы. Построенные модели просматриваются и тестируются в фотореалистичном режиме 3D-визуализации. Стоимость платного пакета — 13 130 руб.

TurboCAD

Система автоматизированного формирования 2- и 3-мерного дизайна и черчения, работающая под операционными системами Microsoft Windows и Macintosh.

Инструменты:

  • масштабирование;
  • измерение;
  • управление слоями;
  • редактирование на основе дескрипторов;
  • настраиваемый пользовательский интерфейс.

Подписка на 1 год — 30 702 руб.

Proteus Design Suite

Основные характеристики:

  1. Виртуальный дизайн позволяет проводить тестирование до заказа первой физической платы.
  2. Автоматическая маршрутизация на основе формы в стандартной комплектации экономит время.
  3. Прямой доступ к 15 млн деталей.

Micro-Cap

Приложение, нацеленное на моделирование цифровой, аналоговой и смешанной электрической схемы. Все, что нужно, чтобы сделать чертеж, это ввести параметры в соответствующее табло и получить результат.

DipTrace

Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.

Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства.  То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.

Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения —  Schematic DT.

Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.

По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.

Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.

https://youtube.com/watch?v=j_SMuDpVT0A

Что они содержат?

Специализированное сопротивление, изменяющее ток электридвигателя печки, и, соответственно, скорость обдува.
Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов.
Обычно встраивается в его механизм. Входные цепи Зачастую для тех людей, которые приблизительно понимают, как читать электрические схемы автомобиля, входные цепи каскада не требуют никаких пояснений.
Также необходимость разбираться в работе той или иной схемы для авто может возникнуть у тех владельцев машин, которые желают внести коррективы в работу системы. Элементы, подсоединённые к одному напряжению цепи, называются ветвью

Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Бесконтактные датчики более надежны, но привередливы к напряжению бортовой сети.
Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе

Электросхема — это специализированное графическое изображение, на котором демонстрируются пиктограммы различных элементов, находящихся в определенном порядке в цепи, а также связанных между собой параллельно или же последовательно.

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить , ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально

В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству

К примеру, сегодня многие отечественные водители производят тюнинг транспортных средств своими руками различными способами. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля. Помимо этого, понимать работу схемы нужно и в случае, если вы решите самостоятельно установить противоугонную установку. Естественно, если произошли более сложные проблемы в работе сети и оборудования, то выявить их самостоятельно без опыта вряд ли получится.

Прикуриватель, выведенный в салон. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом.
Автоэлектрика. Условные обозначения

https://youtube.com/watch?v=YMNNBXz02Io

Бесплатные программы для рисования электрических схем

Для индивидуального использования существует ряд бесплатных программ, которые являются общедоступными.

Microsoft Visio

Функции Microsoft Visio:

  • прорисовка чертежа розеточной группы;
  • создание электропроекта для здания;
  • дизайн электрощитов;
  • разработка схемы питающей сети.

«Компас-электрик»

Система предназначена для автоматизации проектирования и выпуска комплекта документов на электрооборудование различных объектов производства, в которых используется проводной монтаж.

«Компас-электрик» представлен 2 основными модулями:

  1. Базой комплектующих — содержит информацию об аппаратуре, спецификационные характеристики, графические обозначения на схемах. Для удобства разработаны инструменты для наполнения, упорядочивания и корректировки.
  2. Графическим редактором — помогает создать проектную документацию, в которую входят электросхемы принципиального расположения и монтажно-коммутационного типа, перечни комплектующих, спецификации, ведомости покупных изделий, таблицы.

«Электрик»

Приложение подходит не только электрикам, но и всем, кто затрудняется в выборе автоматов, УЗО, сечения жил кабелей и т.д.

С помощью данного ПО можно:

  • сделать расчет выполненных работ, подставив расценки;
  • вычислить метраж провода для дома, квартиры и т.д.

Dip Trace

В Dip Trace предлагается:

  • формирование принципиальной схемы;
  • разработка печатной платы;
  • редактирование встроенной библиотеки компонентов.

Программа предоставляет обширное меню элементов для построения рисунка. При создании платы запускается автоматическая проверка соединений, после чего можно распечатать модель.

В бесплатной версии ограничено оформление платы — не более 300 выводов и 2 сигнальных слоев. При наличии ключа системы для некоммерческого использования допускается 1 тыс. выводов и 4 слоя.

Системы автоматической защиты

Электросеть несет 2 вида угроз:

  1. Мощность бытовой проводки достаточна для возгорания материалов, используемых при отделке помещений. Замыкание в сети приводит к неконтролируемому повышению силы тока и воспламенению. Свести вероятность возникновения такой ситуации к нулю невозможно, однако ее снижают путем введения в цепь автоматического выключателя. При повышении параметров тока пластина устройства деформируется, высвобождается пружина, которая размыкает контакты. Автомат не реагирует на импульсы пускового тока.
  2. Нулевой провод связан с землей, фазовый находится под напряжением по отношению к ней. Между таким проводником и заземленными предметами возникает ток. Поражение человека электричеством, образующимся между 2 сетевыми кабелями, практически не опасно. Однако при некоторых условиях прохождения тока электротравма становится смертельной. Автоматические системы защиты следят, чтобы ток входил в один провод и уходил по другому. При появлении напряжения между фазой и заземленным предметом, например, телом человека, УЗО обесточивает сеть.

Похожие записи:

Сколько нужно плитки на пол и стены в ванной? Программатор своими руками chipstar-janus Как открыть вино без штопора: топ-10 советов Как улучшить прием fm-антенны Power bank Самостоятельное изготовление регулятора оборотов электродвигателя
