Простой метод измерения esr конденсаторов

ESR метр MESR-100 v2

Предлагаю вашему вниманию обзор портативного прибора для проверки ESR(ЭПС) конденсаторов MESR-100 v2 который имеет LCD экран с подсветкой и разъем MicroUSB для подключения внешнего источника питания… Что такое ESR (ЭПС) и как это устроено, полезная информация для ознакомления go-radio.ru/esr-kondensatora.html en.wikipedia.org/wiki/Equivalent_series_resistance

Комплект поставки, коробка, вес прибора с батарейками

Технические характеристики прибора, сравнение с первой версией

Compare MESR100 old V1 and new V2 Improvement: 1) Change square wave to sine wave 100 KHz, reduce square wave’s high frequency component, and affect the reading passing the test leads and capacitor. 2) Higher Resolution up to 0.001 ohm.

3) 128X64 dot matrix LCD, with more larger value display and information

4) Embedded 25V capacitor table at LCD, auto display the capacitor is good or bad reference to common 25V electrolytic capacitor.

5) New plastic case, curve design for hand carrying. New stand for 60 degree stand on desk.

6) Use 2X AA battery, more convenience and longer battery life than 9V battery.

7) Support external USB power, using standard micro-USB port.

Внешне прибор выглядит вполне прилично

Таблица ESR на лицевой панели

Имеется складная подставка для его вертикального расположения

Питание осуществляется от 2X AA батареек

Прибор также может питаться от MicroUSB разъема расположенного на его боковой стенке

Замер тока потребления устройства в режиме измерения ёмкости

Включается и управляется прибор тремя кнопками. Включение и отключение — нажатие и удержание на 1-2 секунды Кнопка ZERO — калибровка и кнопка MODE RANGE — ручной выбор диапазона измерений При включении прибора высвечивается сначала название и версия прошивки

Калибровка ESR метра сводится лишь к нажатию и удержанию кнопки ZERO на пару секунд при замкнутых щупах или перемычке на колодке между её + и — т.е. в зависимости от способа измерения

Начинка этого прибора

MESR-100 V2 построен на основе микроконтроллера PIC18F24K20

Дисплей — монохромный LCD с подсветкой из двух светодиодов

Для проверки MESR-100 я подобрал несколько радиодеталей

Подручные ESR измерители; показатели разнятся несильно за исключением плёночных конденсаторов, ну и время измерения оказалось худшее у MG328

В процессе тестирования посмотрел на входы щупов осциллографом Instrustar ISDS 220A; когда к ним ничего не подключено

Заявленная частота 100 KHz совпадает Измерение ёмкости 22uf(плохой, с подсохшим электролитом)

Хороший конденсатор Panasonic Low Esr (FC серии) на 470мкфх25В

Замеры конденсаторов. Перед замером разряжать их обязательно

В клеммную колодку проводник толщиной более 0,6мм нельзя

Этот же конденсатор, но в тестере MG328

Вырезка из даташита на эту ёмкость

Подсохший электролит 22мкф, о чем и сообщает информация с экрана — «хороший если C < 10uf»

Заодно протестировал на приборе плёночные конденсаторы

Замеры сопротивлений

100 Ом

10 Ом

5,11 Ом

Подборка видеоматериала по MESR-100РезюмеПлюсы

MESR-100 показал довольно неплохую точность (после калибровки «0» перед измерениями). Универсальное питание. Экран с подсветкой. Быстрый результат измерений пределах 1-ой секунды на любой ёмкости конденсатора Возможность измерить ЭПС конденсаторов без выпайки их из платы, но для этого придётся менять штатные щупыМинусы При измерениях <0,1 Ом через щупы, прибор выдаёт иногда плавающие показания, а вставить в его клеммную колодку проводник толщиной более 0,6мм нельзя, как тут не вспомнить про зажим Кельвина.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Что такое тестер конденсаторов

Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.

Выполнение измерения емкости

Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.

Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства

Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.

Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.

Высокоточное измерение

В некоторых мультиметрах имеется возможность непосредственной проверки емкости.

ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.

Вам это будет интересно Особенности инструментов для обжима

Существуют специальные измерители емкости.

Аналоговое устройство

ESR-метр

Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.

Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.

Измеритель емкости

Мультиметр

Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.

К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.

При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.

В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.

Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.

Протечка электролита

Последовательное соединение конденсаторов.

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заря­жаются через влияние. При этом заряд пла­стины 2 будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов. Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость. А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Для вычисления общей емкости при последовательном со­единении конденсаторов удобнее всего пользоваться следую­щей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

Таблицы максимальных значений ESR у электролитических конденсаторов

Мы уже привыкли к основным параметрам конденсатора: ёмкости и рабочему напряжению. Но в последнее время не менее важным параметром стало его эквивалентное последовательное сопротивление (ЭПС). Что же это такое и на что оно влияет?

Любой электронный компонент не идеален. Это относится и к конденсатору. Совокупность его свойств показывает условная схема.

Как видим, реальный конденсатор состоит из ёмкости C, которую мы привыкли видеть на схемах в виде двух вертикальных полос. Далее резистор R_s, который символизирует активное сопротивление проволочных выводов и контактного сопротивления вывод – обкладка.

Так как любой, даже очень хороший диэлектрик имеет определённое сопротивление (до сотен мегаом), то параллельно обкладкам изображается резистор Rp. Именно через этот «виртуальный» резистор течёт так называемый ток утечки. Естественно, никаких резисторов внутри конденсатора нет. Это лишь для наглядности и удобного представления.

Из-за того, что обкладки у электролитического конденсатора скручиваются и устанавливаются в алюминиевый корпус, образуется индуктивность L.

Свои свойства эта индуктивность проявляет лишь на частотах выше резонансной частоты конденсатора. Приблизительное значение этой индуктивности – десятки наногенри.

Итак, из всего этого выделим то, что входит в ЭПС электролитического конденсатора:

• Сопротивление, которое вызвано потерями в диэлектрике из-за его неоднородности, примесей и наличия влаги;
• Омическое сопротивление проволочных выводов и обкладок. Активное сопротивление проводов;
• Контактное сопротивление между обкладками и выводами;
• Сюда же можно включить и сопротивление электролита, которое увеличивается из-за испарения растворителя электролита и изменения его химического состава вследствие взаимодействия его с металлическими обкладками.

Все эти факторы суммируются и образуют сопротивление конденсатора, которое и назвали эквивалентным последовательным сопротивлением – сокращённо ЭПС, а на зарубежный манер ESR (Equivalent Serial Resistance).

Как известно, электролитический конденсатор в силу своего устройства может работать только в цепях постоянного и пульсирующего тока из-за своей полярности. Собственно, его и применяют в блоках питания для фильтрации пульсаций после выпрямителя. Запомним эту особенность конденсатора – пропускать импульсы тока.

Из всего сказанного следует, что электролитические конденсаторы, работающие в высокочастотных импульсных схемах (блоки питания, инверторы, преобразователи, импульсные стабилизаторы) работают в довольно экстремальных условиях и выходят из строя чаще. Зная это производители выпускают специальные серии с низким ESR. На таких конденсаторах, как правило, присутствует надпись Low ESR, что означает «низкое ЭПС».

При ремонте любой аппаратуры необходимо производить замеры ESR при помощи специального измерительного прибора — ESR-метра. Для тестирования конденсаторов и измерения ESR существует немало серийно выпускаемых приборов. На сегодняшний день самый доступный — это универсальный тестер радиокомпонентов LCR-T4 Tester, функционал которого поддерживает замер ESR конденсаторов. В радиотехнических журналах можно встретить описания самодельных приборов и приставок к мультиметрам для измерения ESR. В продаже можно найти и узкоспециализированные ESR-метры, которые способны измерять ёмкость и ЭПС без выпайки их из платы, а также разряжать их перед этим с целью защиты прибора от повреждения высоким остаточным напряжением конденсатора. К таким приборам относятся, например, такие как ESR-micro v3.1, ESR-micro V4.0s, ESR-micro v4.0SI.

Максимально допустимые значения ESR электролитических конденсаторов приведены в таблицах ниже.

В качестве образцов для измерения ESR (Таблица №2) использовались новые конденсаторы разных производителей.

3. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.

Как видно, некоторые ячейки таблицы №3 пусты. Для конденсаторов ёмкостью до 10 мкФ максимально допустимой величиной ESR приемлемо считать 4 – 5 Ом.

Еще одна старенькая, но более полная табличка:

Почему вредно большое значение ESR

На нулевой частоте (постоянный ток) и низких частотах, как вы помните из статьи конденсатор в цепи постоянного и переменного тока, конденсатор сам оказывает большое сопротивление электрическому току. В этом случае какие-то паразитные доли Ома сопротивления ESR не будут влиять на параметры электрической цепи. Все самое интересное начинается тогда, когда конденсатор работает в высокочастотных цепях (ВЧ).

Мы с вами знаем, что конденсатор пропускает через себя переменный ток. И чем больше частота, тем меньше сопротивление самого конденсатора. Вот вам формула, если позабыли:

где, ХС – это сопротивление конденсатора, Ом

П – постоянная и равняется приблизительно 3,14

F – частота, измеряется в Герцах

С – емкость, измеряется в Фарадах

Но, одно то мы не учли… Сопротивление выводов и пластин с частотой не меняется! Так… и если пораскинуть мозгами, то получается, что на бесконечной частоте сопротивление конденсатора будет равняться его ESRу? Получается, наш конденсатор превращается в резистор? А как ведет себя резистор в цепи переменного тока? Да точно также как и в цепи постоянного тока: греется! Следовательно на этом резисторе будет рассеиваться мощность P в окружающую среду. А как вы помните, мощность через сопротивление и силу тока выражается формулой:

P=I2xR

где

I – это сила тока, в Амперах

R – сопротивление резистора ESR, в Омах

Значит, если ESR будет больше, то и мощность рассеивания тоже будет больше! То есть этот резистор будет хорошенько нагреваться.

Догоняете о чем я вам толкую?

Из всего выше сказанного можно сделать простенький вывод: конденсатор с большим ESR в высокочастотных цепях с большими токами будет нагреваться. Ну да ладно, пусть себе греется… Резисторы и микросхемы тоже ведь греются и ничего! Но весь косяк заключается в том, что с увеличением температуры конденсатора меняется и его емкость! Есть даже такой интересный параметр конденсатора, как ТКЕ или Температурный Коэффициент Емкости. Этот коэффициент показывает, насколько поменяется емкость при изменении температуры. А раз уже “плавает” емкость, то вслед за ней “плывет” и схема.

Конденсатор в цепи постоянного тока

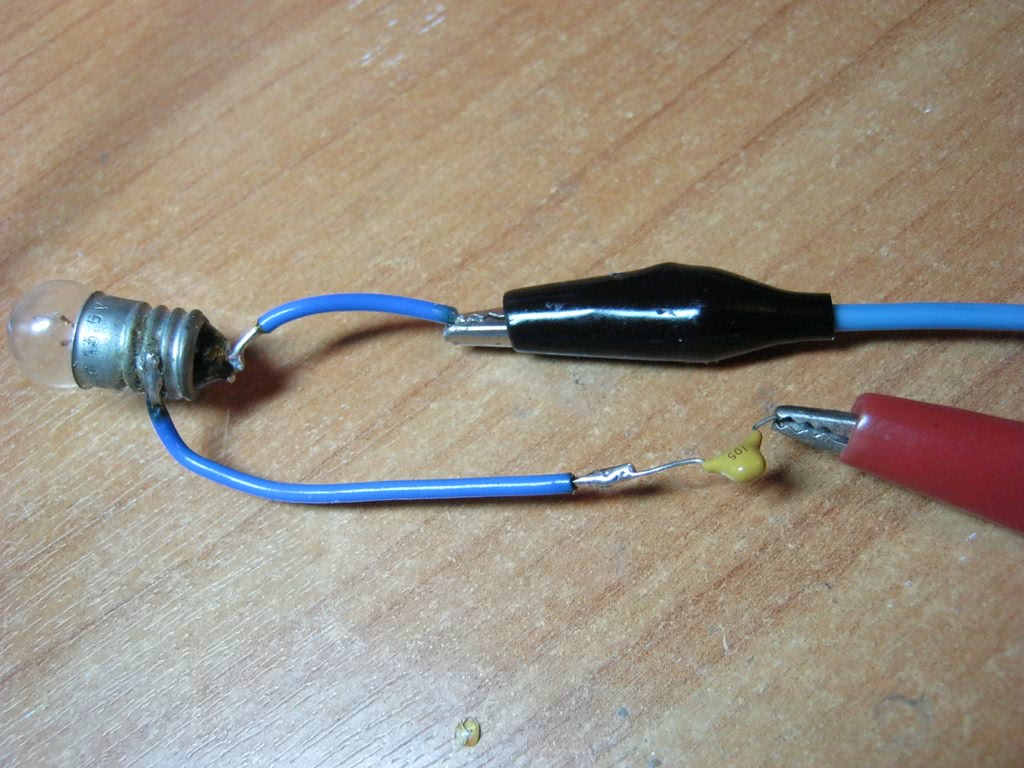

Итак, берем блок питания постоянного напряжения и выставляем на его крокодилах напряжение 12 Вольт. Лампочку берем тоже на 12 Вольт. Теперь в разрыв цепи вставляем конденсатор.

Нет, лампочка не горит.

А  вот если исключить конденсатор из цепи и подключить напрямую к лампочке, то лампа горит.

Отсюда напрашивается вывод: постоянный ток через конденсатор не течет! То есть в цепи постоянного тока идеальный конденсатор оказывает бесконечно большое сопротивление.

Если честно, то в самый начальный момент подачи напряжения ток все-таки течет на доыли секунды. Все зависит от емкости конденсатора.

Теория

Итак, обо всем по порядку.

Для начала позвольте немного теории, чтобы полнее представлять суть проблемы. ESR — это аббревиатура от английских слов Equivalent Serial Resistance, в переводе означает «эквивалентное последовательное сопротивление».

В упрощенном виде электролитический (оксидный) конденсатор представляет собой две алюминиевые ленточные обкладки, разделенные прокладкой из пористого материала, пропитанного специальным составом — электролитом.

Диэлектриком в таких конденсаторах является очень тонкая оксидная пленка, образующаяся на поверхности алюминиевой фольги при подаче на обкладки напряжения определенной полярности.

К этим ленточным обкладкам присоединяются проволочные выводы. Ленты сворачиваются в рулон, и все это помещается в герметичный корпус. Благодаря очень малой толщине диэлектрика и большой площади обкладок оксидные конденсаторы при малых габаритах имеют большую емкость.

В процессе работы внутри конденсатора протекают электрохимические процессы, разрушающие место соединения вывода с обкладками.

Контакт нарушается, и в результате появляется так называемое переходное сопротивление, достигающее значения десятков ом и более, что эквивалентно включению последовательно с конденсатором резистора, причем последний находится в самом конденсаторе.

Зарядные и разрядные токи вызывают нагрев этого «резистора», что еще больше усугубляет разрушительный процесс. Другая причина выхода из строя электролитического конденсатора — это известное радиолюбителям «высыхание», когда из-за плохой герметизации происходит испарение электролита.

В этом случае возрастает реактивное емкостное (Хс) сопротивление конденсатора, так как емкость последнего уменьшается.

Наличие последовательного сопротивления негативно сказывается на работе устройства, нарушая логику работы конденсатора в схеме. (Если включить, например, последовательно с конденсатором фильтра выпрямителя резистор сопротивлением 10…20 Ом, на выходе последнего резко возрастут пульсации выпрямленного напряжения.).

Особенно сильно сказывается повышенное значение ESR конденсаторов (причем всего до 3…5 Ом) на работе импульсных блоков питания, выводя из строя более дорогостоящие транзисторы или микросхемы.

Принцип работы описываемых измерителей ESR основан на измерении емкостного сопротивления конденсатора, т.е., по сути, это омметр, работающий на переменном токе. Из курса радиотехники известна формула:

где Хс — емкостное сопротивление, Ом; f -частота, Гц; С — емкость, Ф. Например, конденсатор емкостью 10 мкФ на частоте 100 кГц будет иметь емкостное сопротивление 0,16 Ом, 100 мкФ — 0,016 Ом и т.д. В реальном конденсаторе это значение будет несколько выше из-за наличия паразитной индуктивности (сопротивления потерь), однако для наших целей особая точность измерений не нужна.

Выбор частоты измерения 100 кГц обусловлен тем, что многие фирмы, производящие конденсаторы с низким ESR, максимальный импеданс конденсатора (т.е. ESR) задают именно на этой частоте.

Следует отметить, что формула (1) справедлива для переменного тока синусоидальной формы, описываемые же измерители работают с генераторами прямоугольных импульсов. Но, как было замечено выше, нам нужно не точность измерений, а возможность различать конденсаторы с ESR, например, 0,5 и 5 Ом.

Examples of Bad Caps

Oven Controller

See Hints and Tips: Cold Oven http://www.prc68.com/I/HaT.shtml#Oven Robertshaw Controller in GE Electric Oven Two caps in the analog temperature control circuitry, both marked 4.7 uF 35 V, tested C: 000 ESR: —. The interesting thing is that the replacement caps, rated 4.7 uF 25 V, are larger. This means the capacitors the factory used were faulty in that you can’t get that much capacitance in that small a package with that voltage rating.

The height needs to be short in order to allow for the relay board that’s mounted directly above this board (see the Hints and Tips web page). The replacement parts were installed laying on their sides out of general principles. But it turned out it was required for vertical clearnace.

Конденсаторы с низким ESR

В нашем бурно-развивающемся мире электроника все больше строится именно на ВЧ части. Импульсные блоки питания почти полностью одержали победу над громоздкими трансформаторными блоками питания. Это мы, радиолюбители, до сих пор пользуемся самопальными блоками питания, сделанные из трансформаторов, которые нашли на помойке.

Но раз почти вся техника уходит в ВЧ диапазон, то и разработчики радиокомпонентов тоже не спят. Они создают  конденсаторы, у которых низкий ESR и называются такие конденсаторы LOW ESR, что значит кондеры с низким ESR. На некоторых это пишут прямо на корпусе:

Отличительной чертой таких конденсаторов является то, что они вытянуты в длину. Также, по моим наблюдениям, на них чаще всего есть полоска золотого цвета:

Сейчас все чаще используют миниатюрные полимерные алюминиевые конденсаторы с низким ESR:

Где же их можно чаще всего увидеть?  Конечно же, разобрав свой персональный компьютер. Можно найти их в блоке питания, а также на  материнской плате компьютера.

На фото ниже мы видим материнскую плату компа , которая сплошь утыкана  конденсаторами с LOW ESR, некоторые из них я отметил в красном прямоугольнике:

Самым маленьким ESR обладают керамические и SMD-керамические конденсаторы

Интересное видео по теме:

https://youtube.com/watch?v=NQleNSPXdlg

Измерение с помощью коаксиальной резонансной трубы для сверхнизких сопротивлений на высоких частотах

Поскольку значение ESR зависит от рабочей частоты, измерение сверхнизких значений ESR на очень высоких частотах становится проблемой при использовании обычных измерителей ESR.

Для керамических конденсаторов наиболее точным методом определения ESR на высоких частотах (от 100 МГц до 1,3 ГГц) является метод коаксиальной резонансной линии. Этот метод основан на стандартной модели Boonton 34A и используется вместе с генератором высокочастотных сигналов и высокочастотным вольтметром.

Рисунок 2 – Блок-схема измерителя ESR на коаксиальной резонансной трубке

Линия коаксиального резонатора выполнена из медной трубки со сплошным медным стержнем в качестве центрального проводника. Тестируемый конденсатор устанавливается последовательно между центральным проводником и проводником экрана.

Затем тестируемый конденсатор помещается в секцию DUT (device under test, тестируемое устройство), и генератор сигналов настраивается на пиковое резонансное напряжение. Конденсатор вызывает изменение резонансной частоты и добротности, значения которых теперь отличаются от значений ненагруженной коаксиальной линии. Затем используются расчеты линии передачи, и значение ESR определяется на основе взаимосвязи между новой частотой и добротностью, а также частотой и добротностью исходного состояния без нагрузки.

Рисунок 3 – Полоса пропускания нагруженной и незагруженной линии передачи

В настоящее время обычной практикой является использование векторного анализатора цепей для замены как генератора сигналов, так и высокочастотного вольтметра. При использовании векторного анализатора цепей резонансная частота считывается с дисплея. Некоторые модели векторных анализаторов могут экспортировать результаты непосредственно в программу расчета и отображать окончательное значение ESR.

Длина трубки рассчитана на работу в диапазоне частот от 100 МГц до 1,5 ГГц; однако для частот, выходящих за пределы этого диапазона, трубка может быть выполнена произвольной длины.

Какое напряжение использовать для проверки

Так как электролитические конденсаторы являются поляризованными, мы можем либо использовать напряжение переменного тока с фиксированным значением постоянного тока или просто использовать переменное напряжение достаточно низкого уровня, так чтоб емкости на тесте не превышали максимальное обратное напряжение (обычно меньше 1 В). Большинство ESR метров используют именно этот второй подход, поскольку он прост в реализации и не нужно беспокоиться о полярности измерения. Здесь выберем 100 мВ предел измерения напряжения. Это напряжение выбирается потому, что оно ниже прямого напряжения на p/n-переходе (от 0,2 до 0,7 вольт в зависимости от типа полупроводника) так что можно выполнить измерения ESR прямо в схеме — не выпаивая конденсатор.

На приведенном ниже графике показано расчетное значение ESR в зависимости от измеряемого напряжения при использовании 100 мВ сигнала от 50 Ом источника ЗЧ.

Вообще расчет до сих пор основывался на допущении, что реактивное сопротивление конденсатора близко к нулю

Поэтому для того, чтобы получить наиболее точный результат, важно выбрать частоту измерения на основе значения параметров конденсатора так, чтоб реактивное сопротивление игнорировалось. Напомним, что реактивное сопротивление конденсатора равно:

Если мы игнорируем это и зафиксируем реактивное сопротивление — получим зависимость емкости от частоты. На приведенном ниже графике показаны такие отношения для трех значений (0.5, 1, 2 Ом).

Этот график служит для определения минимальной частоты, необходимой для измерения данной емкости для того, чтобы реактивное сопротивление было ниже заданного значения. Например, если есть конденсатор 10 мкф, минимальная частота на 2 Ома примерно 8 кГц. Если мы хотим, чтобы реактивное сопротивление было меньше 1 Ом, то минимальная частота нужна примерно 16 кГц. И если мы хотим снизить реактивное сопротивление еще до 0,5 Ом, нужно будет задать частоту генератора выше 30 кГц.

Как измерить ESR

Давайте замеряем некоторые наши китайские конденсаторы на ESR. Для этого берем наш многофункциональный универсальный R/L/C/Transistor-metr и проведем несколько замеров:

Первым в бой идет конденсатор на 22 мкФ х 25 Вольт:

Емкость близка к номиналу. ESR=1,9 Ом. Если посмотреть по табличке, то максимальный ESR=2,1 Ом. Наш конденсатор вполне укладывается в этот диапазон. Значит его можно использовать в высокочастотных цепях.

Следующий конденсатор 100 мкФ х 16 Вольт

ESR=0,49 Ом, смотрим табличку… 0,7 максимальный. Значит тоже все ОК. Можно тоже использовать в ВЧ цепях.

И возьмем конденсатор емкостью побольше 220 мкФ х 16 Вольт

Максимальный ESR для него 0,33 Ом. У нас же высветило 0,42 Ома. Такой конденсатор уже не пойдет в ВЧ часть радиоаппаратуры. А в простые схемки, где гуляют низкие частоты (НЧ) сгодится в самый раз! ;-).

Емкость конденсатора

Электрические заряды

Как вы знаете, существует два типа зарядов: положительный заряд и отрицательный заряд. Ну и все как обычно, одноименные заряды отталкивается, а разноименные  – притягиваются. Физика седьмой класс).

Давайте еще раз рассмотрим простую модель конденсатора.

Если мы соединим наш конденсатор с каким-нибудь источником питания постоянного тока, то мы его зарядим. В этот момент положительные заряды, которые идут от плюса источника питания, осядут на одной пластине, а отрицательные заряды с минуса источника питания – на другой.

Самое интересное то, что количество положительных зарядов будет равняться количеству отрицательных зарядов.

Даже если мы отсоединим источник питания постоянного тока, то у нас конденсатор так и останется заряженным.

Почему так происходит?

Во-первых, заряду некуда течь. Хотя с течением времени он все равно будет разряжаться. Это  зависит от материала диэлектрика.

Во-вторых, происходит взаимодействие зарядов. Положительные заряды притягиваются к отрицательным, но они не могут соединиться с друг другом, так как им мешает диэлектрик, который, как вы знаете, не пропускает электрический ток. В это время между обкладками конденсатора возникает электрическое поле, которое как раз и запасает энергию конденсатора.

Когда конденсатор заряжается, электрическое поле между обкладками становится сильнее. Соответственно, когда конденсатор разряжается, электрическое поле слабеет. Но как много заряда мы можем “впихнуть” в конденсатор? Вот здесь и применяется такое понятие, как емкость конденсатора.

Что такое емкость

Емкость конденсатора – это его способность накапливать заряд на своих пластинах в виде электрического поля.

Но ведь емкость может быть не только у конденсатора. Например, емкость бутылки 1 литр, или емкость бензобака – 100 литров и так далее. Мы ведь не можем впихнуть в бутылку емкость в 1 литр больше, чем рассчитана эта бутылка, так ведь? Иначе остатки жидкости просто не влезут в бутылку и будут выливаться из нее. Точно такие же дела и обстоят с конденсатором. Мы не сможем впихнуть в него заряда больше, если он не рассчитан на это. Поэтому, емкость конденсатора выражается формулой:

где

С – это емкость, Фарад

Q – количество заряда на одной из обкладок конденсатора, Кулоны

U – напряжение между пластинами, Вольты

Получается, 1 Фарад – это когда на обкладках конденсатора хранится заряд в 1 Кулон и напряжение между пластинами 1 Вольт. Емкость может принимать только положительные значения.

Значение в 1 Фарад – это слишком много. На практике в основном пользуются значениями микрофарады, нанофарады и пикофарады. Хочу вам напомнить, что приставка “микро” – это 10-6 , “нано” – это 10-9 , пико – это 10-12 .
