Как сделать фрезу по дереву своими руками?

Понадобится

Нам понадобятся всего два болта М8 и шайба с наружным диаметром 35-45 мм. К слову, размер болта зависит от решаемой задачи. В нашем случае мы подбираем будущий инструмент для фрезы Форстнера под отверстия для небольшого шарикового подшипника. Его необходимо закрепить заподлицо с плоскостью основания. Сделаем также и прижим для запрессовки элемента в древесине.

Итак, вооружимся электроинструментом:

• Болгарка (УШМ) с отрезным и шлифовочным абразивными дисками.
• Дрель.
• Электросварочный аппарат.
• Вертикальный сверлильный станок.

Из ручного инструмента нам пригодятся: напильник, маркер, штангенциркуль. Ну, а рабочий стол с тисками найдется в каждой мастерской.

Это интересно: Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

• Цельные.
• Составные (сборные).
• Концевые.
• Торцовые.
• Фасонные.
• Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

• Токарная обработка заготовки (придание формы).
• Фрезеровка зубьев.
• Обработка режущих кромок (заточка и затылование).
• Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

https://youtube.com/watch?v=AOLExm-c3Xg

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

• Придание профиля.
• Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

https://youtube.com/watch?v=WVaZTEIbPC4

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

• Отпуск металла (процедура, обратная закалке).
• Станочная обработка, включающая придание формы, заточку, затылование).
• Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

https://youtube.com/watch?v=qQgosTz7Hk0

Фрезер своими руками из дрели: подробное руководство

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Подготовка к работе

Для успешного выполнения обработки деревянных поверхностей фрезером необходимо пройти предварительное обучение, начав с простых задач и легких моделей

Также важно разобраться в принципах работы самого фрезера и его возможностях, назначении каждого вида фрез. Новичку необходимо освоить простые фрезы, имеющие небольшой диаметр

При шлифовке дерева ими легче управлять, так как при меньшем диаметре создается меньшее сопротивление обрабатываемого дерева. Выбор дерева также имеет значение. Лучше всего для обучения подходит мягкая древесина тополя, сосны или березы. Освоив простые операции, можно начинать выполнять более сложные.

Подготовка шаблона

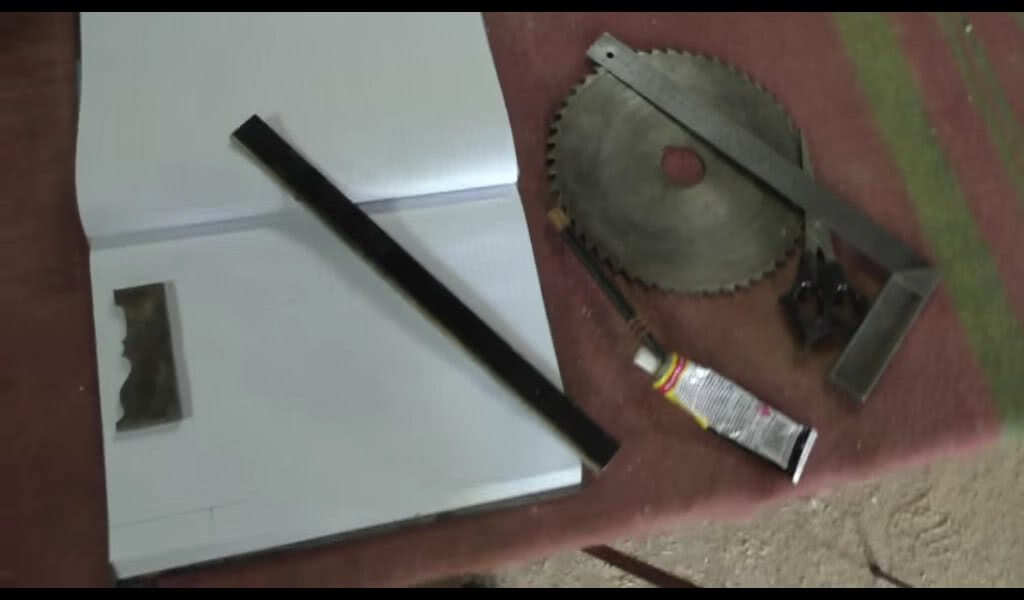

Этап 1. Зарисовка. Материалы, которые могут понадобиться на данной стадии, выглядят так. С помощью линейки и карандаша стоит зарисовать ножи, так как они – это прямое отражение будущей фрезы. Если их нет в наличии – не проблема найти пример в интернете, и уже далее перерисовывать его профиль и следовать дальнейшим инструкциям.

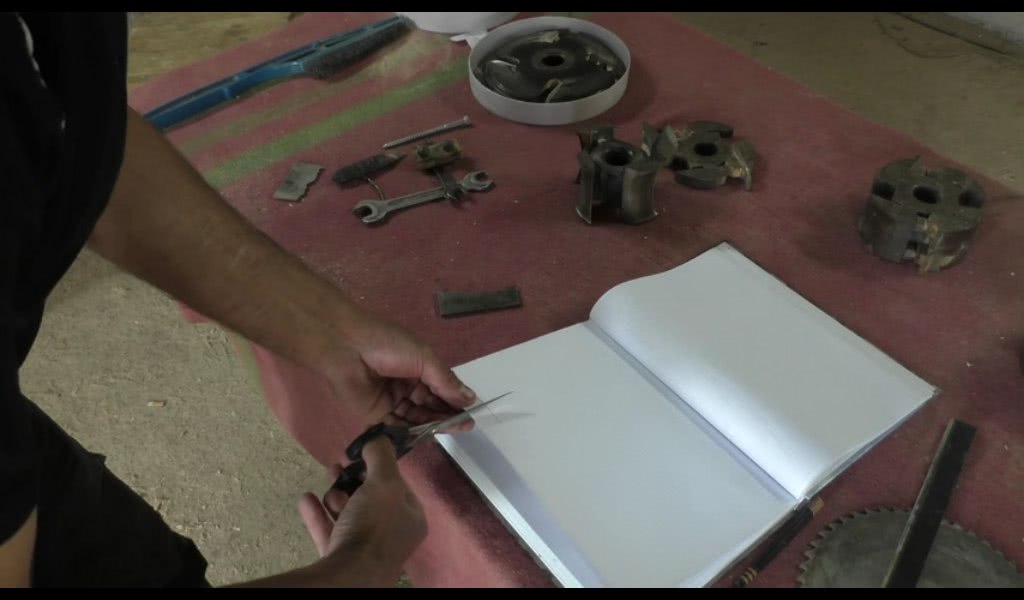

Этап 2. Вырезаем форму. В зависимости от того, какое количество ножей нам в итоге понадобится, отсчитываем необходимое количество листиком и, захватывая их, аккуратно вырезаем форму будущего изделия, не цепляя при этом ни «острие», ни две несущие стороны ножа.

Этап 3. Изготовление формы. С помощью клея, приклеиваем шаблон к заготовке и аккуратно отпиливаем болгаркой лишнюю длину

Помните: важно сохранять не только острие, а и боковые стороны! Так что, при работе с болгаркой стоит быть несколько осторожным и учитывать габариты изделия

Фрезер собственными руками

Материалы и инструменты:

Насадки для фрезеров.

Видео по теме «Самодельная спиральная фреза для Inlay Kit»

• двигатель от бытового прибора;
• фреза;
• лист ДСП;
• пластик;
• болты;
• застежки;
• циркулярная пила;
• патрон;
• проводка.

Как смастерить ручной фрезер своими руками? Его главными частями считается фреза и двигатель, приводящий ее к движению.

Схема подключения фрезера к контроллеру

Видео по теме «самодельная фреза»

Для изготовления есть много причин. Основные из них — это стоимость предмета в магазинах и стремление получить в свое распоряжение этот многофункциональный инструмент.

Для начала нужно определиться, от какой сети мини фреза будет работать. Чаще всего в домашних условиях для запуска двигателя от розетки используется 220 В. Поэтому можно применить любое приспособление от любого бытового прибора.

Видео по теме «Самодельные фрезы .Homemade cutters»

Если используется трехфазное напряжение, то в этом случае найти подходящий двигатель будет сложно. Его можно достать на заводе или на предприятии.

Некоторые особенности

Стоит подумать о поверхности, на которую будет установлен двигатель. Это может быть прочный пластик, но можно воспользоваться и недорогим материалом. К примеру, можно взять лист ДСП.

Видео по теме «Самодельная фреза. Homemade Hiller»

Таблица соответствия диаметра фрезы и скорости вращения обрабатываемому материалу.

Вырежьте из него небольшую панель, на которую нужно закрепить двигатель. Есть два возможных способа закрепления. На двигателях есть крепления под болты, можно воспользоваться ими. В случае если таких креплений нет, можно воспользоваться специальными застежками.

Теперь нужно разобраться с проблемой, связанной с объединением двигателя и патрона. Тут не обойтись без переходника. Для его изготовления придется обратиться к профессионалам. Сам патрон можно взять от любого перфоратора.

Вот и все, ручной фрезер можно использовать. Нужно сначала провести испытание. Вначале нужно закрепить самую обычную фрезу. Лучше, если она будет легкой. Затем подключаем фрезер в сеть. Если все отлично работает, то можно приступать к намеченным работам.

Для удобства эксплуатации для ручного фрезера можно смастерить стол.

Преимущества и недостатки самодельного фрезера

Преимущества:

1. Себестоимость его будет ниже по сравнению с теми, которые продаются в строительных магазинах.
2. Есть возможность работать с разными поверхностями.
3. Прост в сборке.

Недостатки:

Схема самодельной фрезы по дереву.

1. Не слишком высокая скорость обработки изделий. Если применяется типовой двигатель, который распространен в сегодняшних домашних приборах, то оборотов может быть мало для работы со сложными элементами и поверхностями. Но этот недостаток не является неустранимым. Нужно воспользоваться высокоскоростными двигателями, которые встречаются в перфораторах. Тогда будет возможным контролировать число оборотов для разных операций. Эта функция очень востребована среди столяров.
2. Конструкция фрезера недостаточно надежна. Это связано с тем, что он делается из подручных материалов.

Все перечисленные выше плюсы и минусы нужно принимать во внимание, когда

Техника безопасности при работе с ручным фрезером

Основные требования к технике безопасности подробно изложены в инструкции к любому фрезеру. Она обычно входит в комплект поставки. К фундаментальным правилам можно отнести следующее.

Видео по теме «КОНЦЕВЫЕ ФРЕЗЫ ДЛЯ РУЧНОГО ФРЕЗЕРА»

Настройка насадки также производится только при обесточенном аппарате.

При работе на фрезерном столе требуется максимум внимания к процессу. При процессе фрезерования следует устойчиво стоять на ногах. Не допускается в зоне работы с фрезером нахождения посторонних предметов.

В процессе соприкосновения фрезы с заготовкой нужно быть готовым к резким рывкам заготовки и сильной вибрации, что может привести к вырыванию детали, с последующим травматизмом. Глубина удаляемого слоя не должна быть слишком большой — не более 3 мм.

Одежда должна плотно прилегать к телу, все пуговицы застегнуты, ремни завязаны. Следует надеть средства защиты для глаз. При работе образуется много пыли, стоит позаботиться о респираторе или строительной повязке для защиты дыхательных путей. При работе не стоит торопиться, движения должны быть плавными и точными.

Подготовка к работе

Для успешного выполнения обработки деревянных поверхностей фрезером необходимо пройти предварительное обучение, начав с простых задач и легких моделей

Также важно разобраться в принципах работы самого фрезера и его возможностях, назначении каждого вида фрез. Новичку необходимо освоить простые фрезы, имеющие небольшой диаметр

При шлифовке дерева ими легче управлять, так как при меньшем диаметре создается меньшее сопротивление обрабатываемого дерева. Выбор дерева также имеет значение. Лучше всего для обучения подходит мягкая древесина тополя, сосны или березы. Освоив простые операции, можно начинать выполнять более сложные.

Основные правила работы

Изготовление столярных изделий предполагает применение деревообрабатывающего оборудования. При помощи фрезера можно не только разрезать пиломатериалы, но создавать на них узоры, чтобы добиться декоративного оформления.

Наверняка, каждый согласится, что древесина является одним из тех материалов, которые легко поддаются обработке, а благодаря агрегату результат будет эффективным.

Нельзя не отметить, что фрезер используют вместе с лобзиком, тисками и другими приспособлениями. Полотно из древесины, на котором нарисован узор, устанавливается на поверхности и закрепляется, после чего можно водить инструментом по контуру, чтобы получить готовый элемент. Фрезы предлагаются в разных вариантах, поэтому существует много приёмов обрабатывать древесину и другие материалы.

Одним из главных правил работы с агрегатом является то, что передвигать работающий режущий инструмент необходимо равномерно, только так можно получить качественный результат. Конечно, процедура не из легких, необходимо прилагать усилия так, чтобы не сильно давить на поверхность, но при этом и не позволить элементу двигаться самостоятельно, только так изделие будет обработано с высокой точностью. Замедлять ход инструмента во время поворотов нельзя, такие изменения могут привести к тому, что заготовка будет испорчена и прожжена.

Для настройки глубины среза предназначен подъемный механизм, пользуясь которым можно выбрать калибровку

Многое зависит от типа фрезерного устройства и производителя, поэтому для начала важно выбрать инструмент, который уже успел зарекомендовать себя с лучшей стороны. У многих фрезеров есть круговые направляющие, благодаря которым получают ровные края обрабатываемого материала

Если необходимо сделать пазы, то здесь понадобится угловой упор, который находится на корпусе оборудования. Прежде чем запустить станок, нужно убедиться, что заготовка надежно закреплена, это обеспечит безопасность.

Каждый опытный специалист акцентирует внимание на том, что новичку необходимо ознакомиться с правилами безопасности. Речь идет о движущемся режущем инструменте, который при неправильной эксплуатации может нанести увечья и привести к травмам. Чтобы обеспечить защиту от таких проблем, используемые фрезы должны быть исправны, глубина съема не должна превышать 5 мм, а замена насадок своевременной (при обесточенном агрегате)

Чтобы обеспечить защиту от таких проблем, используемые фрезы должны быть исправны, глубина съема не должна превышать 5 мм, а замена насадок своевременной (при обесточенном агрегате).

Чтобы продлить срок эксплуатации оснащения, необходимо не только соблюдать алгоритм технологического процесса, но и систематически обслуживать агрегат.

Советы

Поговорим немного о советах, которые следует принимать в расчёт при создании самодельных моделей фрез.

Чтобы придать режущей области правильную конфигурацию, потребуется применить надфили с напылением алмазного типа либо углошлифовальные машины с дисками, которые используются именно для проведения работ с металлом.
Кромку для резки следует затачивать под 7-10-градусным углом

Если делать её острее, то удерживать заточку она будет плохо, из-за чего её режущие свойства существенно снизятся.
Если фреза по дереву, сделанная собственноручно, должна иметь какое-то сложное устройство, можно её расплющивать либо загибать.
При применении фрезера кромочного типа следует принять во внимание, что направляющее кольцо или подшипник уже установлены.
Фреза обязательно должна быть закреплена в цанге перед началом проведения работ.
Наличие дополнительных приспособлений будет способствовать увеличению мощности электрического инструмента.
Деталь, которая будет обрабатываться, обязательно должна иметь некую опору.
При проведении работ следует выставить правильный уровень врезки по глубине.
Чтобы при работе пыли выделялось не очень много, можно применить пылесос.. В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно

Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов. Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат.

Подробнее о том, как сделать фрезу по дереву своими руками, смотрите в следующем видео.

Изготовление изделия

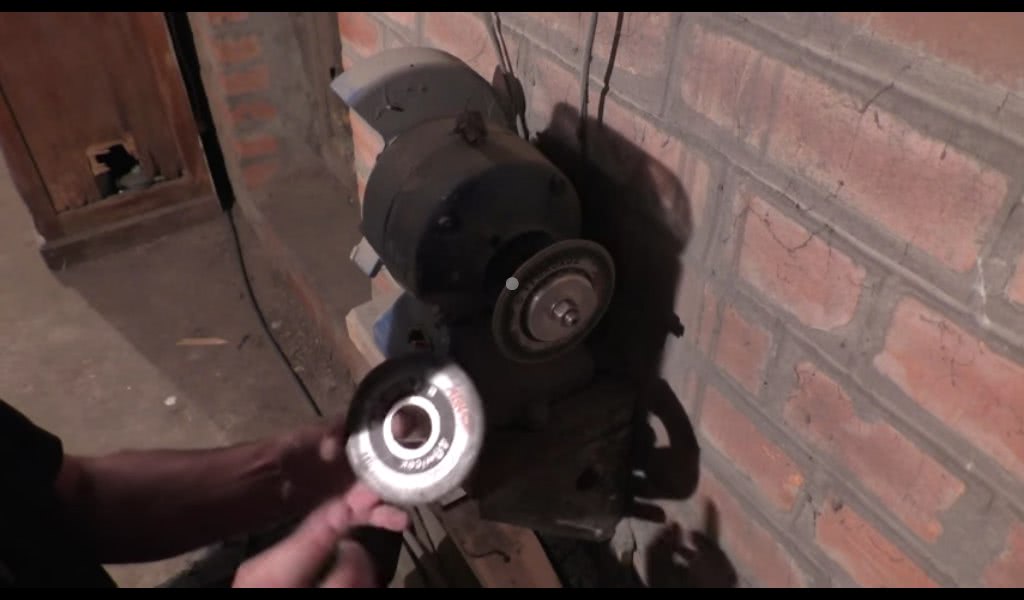

Этап 1. Подготовка к заточке. Для этого процесса нам понадобиться вот такой каменный диск, как на фото. Кому жаль пускать на это дело новые – можно достать уже, так сказать б/у. Ведь, в процессе придется слегка изменить радиус колеса, чтобы при работе на стойке в итоге изделие получилось нужной формы. Для этого стоит использовать «шарожки», которые помогут быстро привести каменное колесо в нужную форму

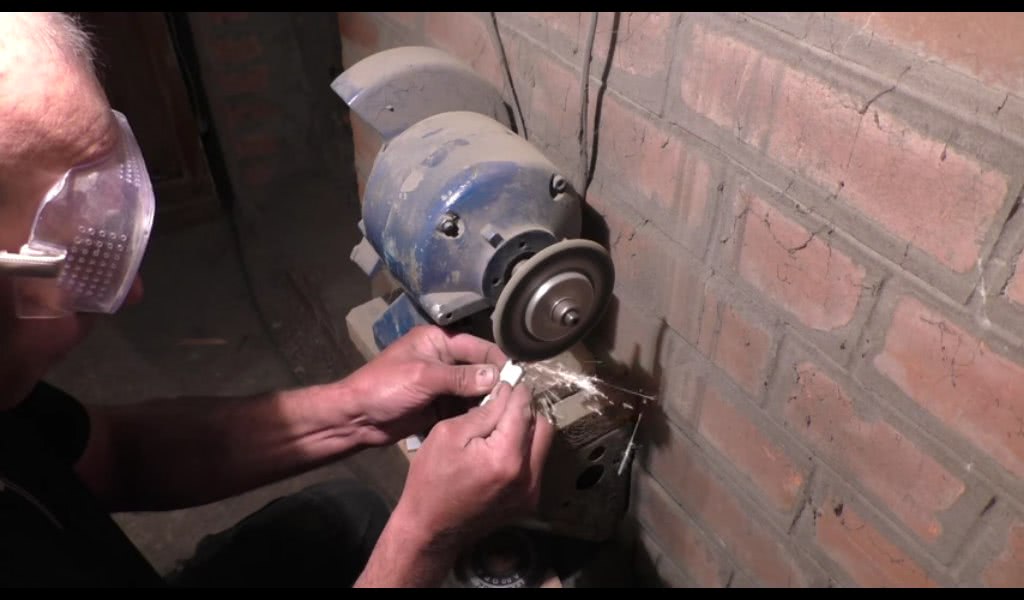

Этап 2. Изготовление ножей. С помощью все той же стойки вырезаем по шаблону необходимую нам форму. После того, как колесо стало нужной формы (предыдущий этап), делать это стало гораздо легче. Итого: изделие стало необходимой нам формы. Что же дальше? Далее мы точим его до такой степени, чтобы метал стал немного загибаться внутрь – именно это должно служить сигналом, что необходимо прекратить процесс.

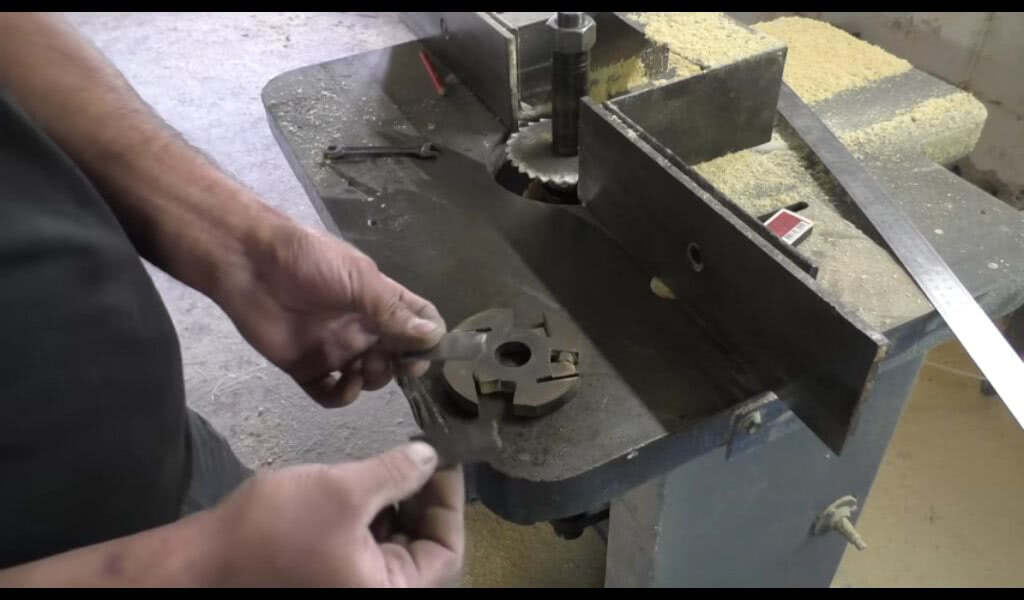

Этап 3. Формирование готового изделия. Итак, завершающий этап – формирование. Ножи, которые получились у нас в ходе предыдущих этапах, требуется вставить в пустые выемки на фрезе. На данном этапе становится понятно, к чему было соблюдать пропорции сторон на предыдущих стадиях. Аккуратно вставляем ножи до упора во фрезу и вуа-ля! – изделие полностью готово к эксплуатации, а затраченные средства минимальны.

Период же эксплуатации этих самодельных ножей может разниться, но по статистике значительно превышает приложенные к изделию аксессуарные ножи, которым требуется постоянная заточка и внимание в процессе работы. Соблюдайте границы изделия по шаблону, четко следуйте вышеизложенным инструкциям и вот – не более чем через полчаса вы получаете в свое распоряжение качественно изготовленное изделия за минимальную сумму

Соблюдайте границы изделия по шаблону, четко следуйте вышеизложенным инструкциям и вот – не более чем через полчаса вы получаете в свое распоряжение качественно изготовленное изделия за минимальную сумму.

Видео: деревообрабатывающие фрезы своими руками.

https://youtube.com/watch?v=MLshwGNGQIY

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Внимание! Есть и другие варианты: МДФ или же фенольный пластик. Столешница размещается на направляющих

Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм

Установка регулировочного лифта:

1. Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
2. На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
3. Выполните прорези для фиксаторов и упорного листа.
4. Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.
5. Фрезер должен фиксироваться на столе на подшипниковых узлах.
6. В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.

Что понадобится для изготовления

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

ДСП или многослойную фанеру толщиной от 12 мм;

обрезки доски подходящей толщины;

деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм . К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

Основное предназначение и типы фрез

В сельском хозяйстве мотоблоки уже давно занимают лидирующие позиции по эксплуатации, отличаясь быстрой обработкой земли и возможностью автоматического сбора урожая. Каждая модель, независимо от страны производителя, включает дополнительные силовые установки. Как правило, их вполне хватает для качественной работы на любых участках, и необходимости самостоятельно изготавливать фрезы для мотокультиватора практически нет. Но бывают ситуации, когда возможности купленного агрегата, не соответствуют российским реалиям.

Простой пример: не все западные производители учитывают глубину почвы в других странах, специфические зерновые культуры, погодные условия и прочие моменты, которые могут усложнить процесс работы и увеличить вероятность быстрой поломки.

В таких случаях всегда можно купить дополнительную фрезу под конкретно свой участок или же изготовить её своими руками. Стоит отметить, что во многих случаях самодельные детали работают гораздо эффективнее, нежели заводские! Визуально любая фреза выглядит следующим образом: две части модуля со специальным набором почвообрабатывающих ножей крепятся на колёсную базу, а затем регулируются так, чтобы одна конструкция не мешала работать другой. Благодаря этой простой технологии мотоблок получает возможность самостоятельно передвигаться по территории и заниматься обработкой.

Стоит отметить, что существует второй тип навесных фрез, работающий при помощи вала отбора мощности. Такие установки крепятся сзади основной конструкции, и часто встречают на таких моделях, как МТЗ, Прораб, Агро и других. Несмотря на разницу в установке, все типы фрез изготавливаются по одинаковой схеме.

В зависимости от вида эксплуатации, дополнительные устройства могут слегка отличаться друг от друга. Главным предназначением фрез является уничтожение сорняков и выравнивание земной поверхности участка, но параллельно они могут выполнять и другие задачи. Например, заворачивать удобрения, перерабатывать почву или даже удобрять её при помощи специальных приспособлений. Давайте подробнее рассмотрим, какие типы фрез встречаются чаще всего.

Полезные советы

Для получения хорошего результата при работе с деревом следует придерживаться правил техники безопасности. Необходимо удостовериться:

• Фреза закреплена в цанге.
• Дополнительное приспособление соответствует мощности электроинструмента.
• При использовании кромочного фрезера необходимо удостовериться, что подшипник или направляющее кольцо установлено.
• Выставлена правильная глубина врезки (при использовании погружного устройства, это можно посмотреть на специальном ограничителе).
• Обрабатываемая деталь должна иметь опору.
• Для сокращения количества пыли при работе используйте пылесос.

Применение насадкок, специально разработанных под обрабатываемый материал, позволяет значительно улучшить результат. А в зависимости от угла их использования получается разный рез. Опытные мастера часто самостоятельно изготавливают такие насадки. Для этого режущую кромку затачивают под необходимым углом. Но если нет желания тратить время на самодельные фрезы, то их вполне можно купить, ассортимент в магазинах довольно широк.

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

Далее при не­обходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

После окончания настройки механизм фиксируют.

Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

Типы режущего инструмента

Конструкционно фрезы могут быть монолитными, со сменными лезвиями, сборными, напайными. Материалы: твёрдосплавные или быстрорежущие сплавы, металлокерамика и пр. Конфигурация инструмента соответствует выемке или форме кромки, которые необходимо получить на изделии.

Разновидности пазовых фрез:

• прямые;
• галтельные;
• конструкционные;
• фасонные;
• «ласточкин хвост»;
• «мышиный зуб» и пр.

Разновидности кромочных фрез:

• прямые;
• калёвочные;
• дисковые;
• фигурные;
• горизонтальные и пр.

Каждая фреза производится в различных типоразмерах. Проще всего приобрести комплект, содержащий набор режущего инструмента для определённой деятельности. Диаметр закрепляемой части должен соответствовать цанге фрезера.

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

https://youtube.com/watch?v=QS08XcfsqhE

Фигурная резьба и изготовление поделок

Обычно для фигурной резьбы по дереву используют пазовые галтельные и пазовые прямые фрезы. Резьба по дереву ручным фрезером происходит следующим образом:

• установите в агрегат галтельную пазовою фрезу небольшого диаметра;
• нанесите на заготовку рисунок (можно использовать трафарет);

обведите нанесенный узор черным маркером (не спиртовым);

пройдите по нарисованным линиям галтельной фрезой, выставив глубину погружения 3-4 мм;

далее, следует сменить галтельную фрезу на прямую пазовую и выбрать всю внутреннюю часть узора;

после окончания фрезеровки полученный узор следует вышлифовать наждачной бумагой и покрыть лаком.

Таким же способом делается объемная фигурная резьба по дереву. Только выбирается фрезой не узор, а фон вокруг него. Доводка орнамента производится уже бормашиной или мини-дрелью (гравером).

Также с помощью фрезера производится не только поверхностная резьба по дереву, но и ажурная сквозная (прорезная) резка фанеры, тонких мебельных щитов, плит из МДФ. На следующем рисунке показан прорезной узор, сделанный фрезером на фанере.

Обработка фанеры производится обычными фрезами по дереву.

Используя вышеописанные приемы работы, можно вырезать фигурные элементы для беседок, кухонных фасадов, дачной мебели и т.д.

Фигурной резьбой по дереву можно украшать различные поделки из дерева. Например, шкатулки, нарды, делать вывески для различных заведений.

Фрезер также применятся, если требуется сделать балясины, украшенные витой или прямолинейной резьбой. Для фрезерования прямолинейных пазов, используют специальное приспособление, которое легко сделать своими руками.

Процесс фрезерования балясины происходит следующим образом.

1. В агрегат устанавливается галтельная пазовая фреза с подшипником.
2. Чтобы заготовка не проворачивалась, она фиксируется винтом. Он должен войти в одно из отверстий диска с закрепленной на нем балясиной.
3. Далее, инструмент опускается так, чтобы упорный подшипник находился слева или справа от заготовки и чуть ниже ее центра. Но фреза должна находиться точно по центру детали.
4. После позиционирования оснастки агрегат включается и проводится выработка закругленного паза (подшипник ведет инструмент, повторяя все формы балясины).
5. На следующем этапе фрезер уводится в сторону, отпускается фиксирующий винт, и диск поворачивается так, чтобы фиксатор попал в следующее отверстие.
6. После фиксации заготовки снова проводится продольная выборка паза. После каждого прохода фрезы необходимо поворачивать заготовку на 1 шаг.

На следующем фото показаны балясины с продольными пазами.

Для изготовления витых балясин потребуется уже более сложное приспособление.

Витой рисунок получается за счет поворота заготовки во время движения по ней фрезы. Вращение заготовки и передвижение фрезера на данном станке синхронизированы.

https://youtube.com/watch?v=vAi5gmfvJm0

Похожие записи:

Все о гортензии метельчатой: от посадки до ухода в открытом грунте Чипсы из лаваша Способы проверки свечей зажигания Как сделать шкаф купе своими руками в домашних условиях Как расплавить пластиковую бутылку в домашних условиях Игровой руль с педалями на компьютер своими руками
