Расчеты
При расчете столбового фундамента за основу берутся такие показатели, как вид почвы, глубина промерзания грунта, вес конструкции. Они оказывают влияние на прочность будущей постройки.
В зависимости от вида почвы, на которой планируется возводить сооружение, подбирается конструкция столбиков. При близком размещении грунтовых вод к поверхности земли выполняются дополнительные мероприятия с привлечением специалистов. В случае если подземные воды находятся глубоко, можно не предпринимать предварительной подготовки, а смело приступать к процессу строительства.
От уровня промерзания земли также многое зависит. Столбики заглубляются ниже него. Если не придерживаться такой рекомендации, фундамент будет деформироваться зимой в период морозов. Таким образом, если уровень промерзания почвы находится на глубине 1 метра, столбы заглубляются на 1,2 или 1, 5 метров.
Расстояние между столбиками и их заглубление также зависит от типа фундамента и веса будущей конструкции. При нормальных условиях между ними стоит соблюдать расстояние в 2 метра.
Существует еще один нюанс. Столбики обязательно устанавливаются на самых главных узлах, к которым относятся внешние углы, примыкания внутренних стен и различные пересечения. Это позволит повысить прочность всего сооружения. Средняя глубина установки столбов в местах важных узлов составляет 1,5−2 метра, однако это значение может изменяться в зависимости от участка.

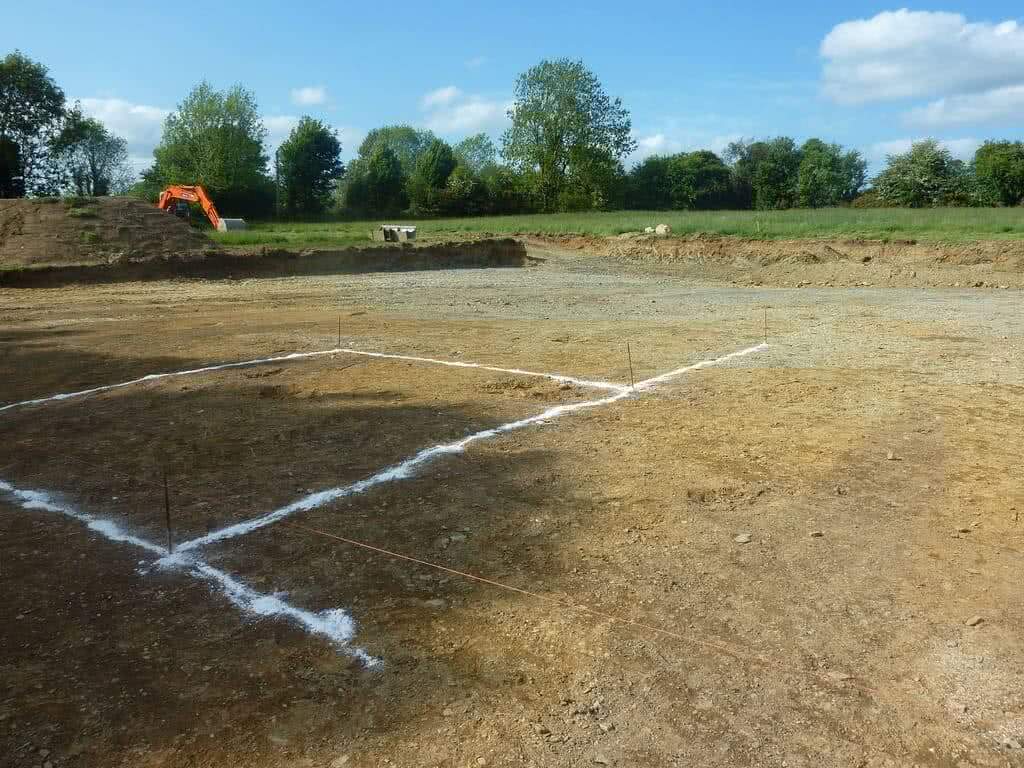

Разметка
Если в ваших планах изготовлять ленточный фундамент своими руками пошаговая инструкция, поможет вам правильно провести разметку, которая является начальным этапом строительства.
Данный этап заключается в удалении плодородного слоя земли по периметру предположительной стройки и в проведении разметки.
Для этого применяют:
- натянутую нить по кольям, которые вбиты по площади планируемого строения;
- известковый раствор.
И так конструируется ленточный фундамент для дома своими руками, и выбор пал на первый способ разметки, то есть с помощью кольев и натянутой нитки.
В подобном случае колья нужно забивать на некотором расстоянии от предположительной стены, ведь когда копается траншея лопата может задеть кол, и нитка провиснет. А в таких конструкциях все диагональные расстояния должны быть одинаковыми, допустимо лишь 2 см отклонения. Когда строение с крыльцом, верандой, то необходимо проводить разметку с дополнительным контролем.
В случае разметки фундамента, под тяжелое оборудование, к примеру, котлы, печи, генераторы, вес которых более пятисот килограмм, мероприятие проводится отдельно от основной конструкции. Стоит учитывать, что промежуток между двумя заливками, должен быть до пятнадцати сантиметров, и после заполнения его нужно засыпать негорючим материалом.

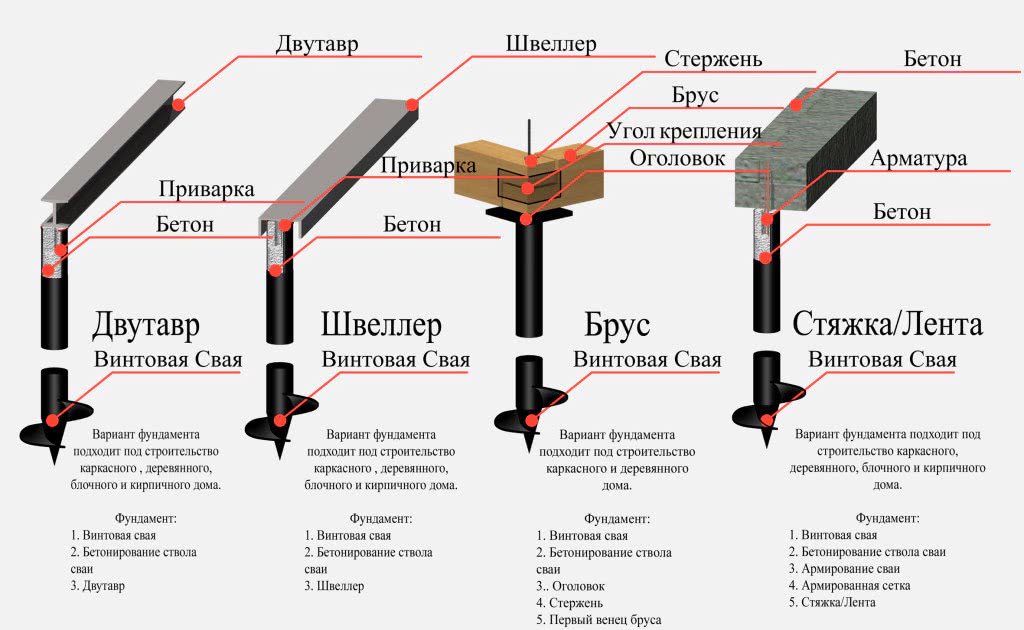

Свайный фундамент
Свайный фундамент очень популярен в наши дни. Такой тип фундамента не слишком затратный по материалам, быстро возводится, не требует большого объема земляных работ. Он подходит для грунтов со слабой несущей способностью, а при не ровном рельефе участка или при строительстве на склонах, просто незаменим. В малоэтажном строительстве чаще всего используют металлические сваи. Они представляют собой металлические трубы различного диаметра, с острым наконечником и лопастями, с помощью которых свая вкручивается в землю как саморез.
Сваи вкручиваются в землю строго вертикально, через определенное расстояние (1-3 м). Для повышения прочности фундамента внутрь сваи заливается бетон. Связываются сваи между собой с помощью металлических или деревянных балок. Для долговечности такого фундамента сваи обрабатывают специальным составом, который замедляет процесс ржавления металла. После монтажа свайного фундамента не требуется время на его усадку, что позволяет практически сразу возводить стены дома.
Можно ли выполнять процедуру частями?
При самостоятельном строительстве фундаментной конструкции не всегда удается в короткий срок заполнить всю опалубку бетоном. В таких обстоятельствах допускается поэтапное возведение фундамента.
Главное условие – поэтапную заливку бетонной смеси нужно выполнять до того, как ранее залитые слои начнут схватываться и затвердевать. Временной интервал между каждым этапом не должен превышать 2-4 часа, в зависимости от температуры окружающей среды.
Стадии созревания бетонной смеси
В залитой цементно-песчаной смеси поочередно происходят два физических процесса: схватывание и твердение. Продолжительность первой стадии, в зависимости от погодных и климатических условий, составляет 3-24 часа.
После фазы схватывания происходит постепенное затвердевание материала. Данный процесс может длиться несколько суток или недель, прежде чем бетонный состав наберет проектную прочность. Окончательное твердение происходит в среднем через 20-30 суток.
Правила поэтапной заливки
Длительность перерывов между заливками каждого последующего слоя определяют с учетом температуры и влажности воздуха. В летнее время этот интервал должен составлять не более 2 часов, в холодную погоду он может быть увеличен до 3-4 часов.
Если по каким-либо причинам заливку следующего слоя приходится переносить на несколько дней, поверхность фундамента следует прикрыть пленкой, чтобы замедлить процесс испарения влаги из бетона. В этом случае смесь будет дольше сохраняться в состоянии, при котором допускается поэтапная заливка.
Горизонтальная, вертикальная и диагональная
Методы поэтапной заливки ЛФ классифицируются по порядку заливки очередных пластов бетона:
- горизонтальная;
- вертикальная;
- диагональная.
Технология вертикальной заливки предусматривает создание фундамента отдельными блоками, которые создают в опалубке, разделяя ее на несколько секций при помощи вертикальных перегородок. Этот способ требует более тщательных расчетов и замеров, особенно при последующем выравнивании поверхностей фундамента.
Диагональная заливка при строительстве небольших частных домов используется крайне редко из-за сложности метода. Такая технология чаще применяется при возведении сооружений со сложной архитектурой. Этот метод подразумевает заливку бетона частями, под определенным углом относительно горизонтальной плоскости.
Монтаж фундамента
Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:
- Подготовительные работы, построение чертежа.
- Проведение земляных работ: разметки, рытья ям и траншей.
- Заполнение полостей или укладка блоков.
- Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.
Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.
Подготовительные работы
Перед тем, как начинать строительство фундамента, необходимо составить чертежи.
Пример чертежа фундаментаИсточник 2mdom.ru
На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.
Кроме чертежа, полезно иметь и схему самого фундамента.
Пример схемы фундаментаИсточник prezentacii.org
Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

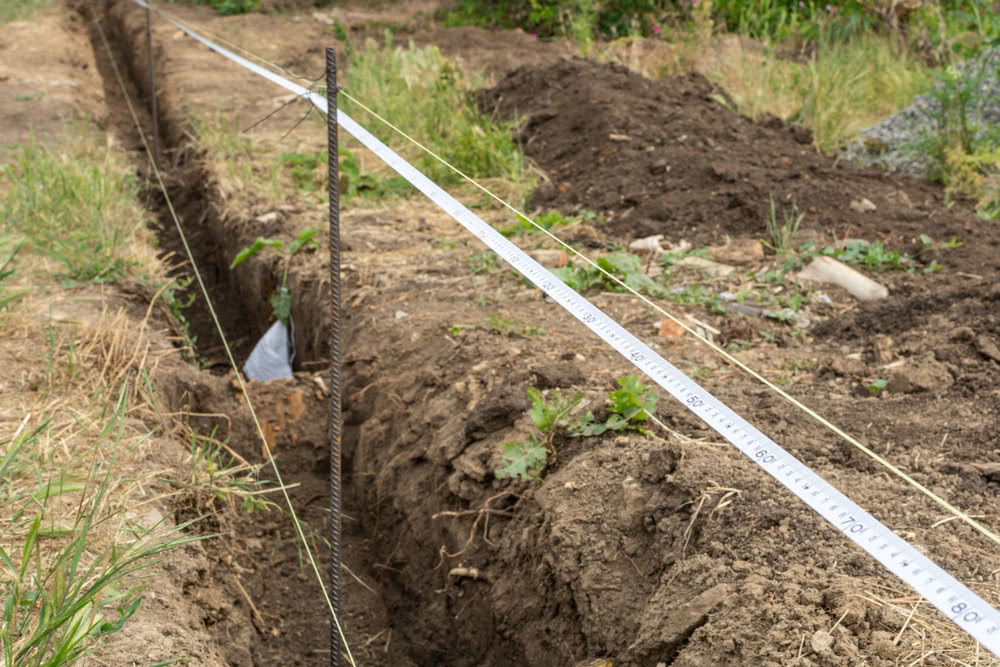

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.
Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.
Разметка фундаментаИсточник sazhaemvsadu.ru
Подготовка ям
В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.
Ямы под фундаментИсточник banyagid.com
Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.
Установка фундаментных столбов
После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).
Подушка под фундаментИсточник 1landscapedesign.ru
Во избежание проседания подушку необходимо хорошо утрамбовать.
Дальнейшая технология укладки зависит от типа фундамента.
Технология обустройства ленточного фундамента под дом
Ленточный фундамент закладывают на глубину ниже точки промерзания грунта. Заливка ленточного фундамента включает в себя следующие этапы:
- подготовительные работы;
- формирование траншеи;
- обустройство песчаной подушки;
- формирование армирующего каркаса;
- установка опалубки;
- замешивание бетонной смеси и заливка каркаса.
Видео описание
Наглядно все работы по подготовке площадки и заливке фундамента смотрите в видео:
https://youtube.com/watch?v=mR1gH7TzmTI
Опалубка
Прежде чем залить фундамент под дом, необходимо сформировать крепкую, надежную опалубку. Для формирования съемной опалубки можно использовать:
- древесину;
- металл;
- фанеру;
- пластик.
Несъемная опалубка становится частью конструкции и позволяет избежать этапа демонтажа. Для ее формирования используют:
- пенополистирол;
- древесные плиты;
- фибролит.
Блок несъемной опалубки для ленточного фундаментаИсточник ofacade.ru
Армирование
Для формирования армирующего каркаса по углам устанавливают армирующие прутья. На дно траншеи укладывают продольную арматуру и через каждые 30 см устанавливают вертикальные пруты, высота которых превышает глубину траншеи на высоту фундамента над уровнем земли. Это расстояние должно быть не меньше 25 см.
Горизонтальные армирующие прутья крепят на одинаковом расстоянии друг от друга в несколько уровней до самого верха опалубки. Фрагменты каркаса можно связать между собой с помощью мягкой проволоки.
Дренаж
Необходимым этапом работ при строительстве дома является дренаж. Он позволяет отвести лишнюю влагу от постройки во время сезона дождей или весеннего таяния снега.
Для формирования дренажной системы используют гофротрубы. Их укладывают на глубину до 50 см в предварительно обустроенные траншеи по всему периметру дома на расстоянии не более одного метра от его стен.
Чтобы вода и влага могли самотеком передвигаться по трубам, их укладывают с небольшим уклоном и выполняют геотекстильную обмотку.
Видео описание
Наглядно про дренаж фундамента в видеоролике:
https://youtube.com/watch?v=h8oopmHC0H0
Балласт
Для формирования фундамента обычно используют бетон марки М200 – М400. При замешивании бетонной смеси в качестве наполнителя нередко используют смесь речного песка и гравия. Для строительства загородного дома соотношение этих материалов, взятых в пропорциях 3:1, будет достаточным для замешивания общей смеси.
Заливка фундамента
Подготовка качественной бетонной смеси и заливка фундамента является важным этапом строительных работ загородного дома.
Песчаная подушка
Песчаная подушка является необходимым элементом при строительстве любого строения. Для ее формирования дно траншеи засыпают речным песком на высоту не менее 20 см. Каждый слой песка тщательно проливают водой и утрамбовывают.
Опалубка
Для армирования фундамента используется арматура и армирующие прутья различного диаметра. Вдоль траншеи лучше использовать более толстую арматуру. Соединить армирующие элементы можно с использованием мягкой проволоки.
Ход работ
Если закупить бетон на заводе, то не придется думать, как залить фундамент под загородный дом. Автомиксер равномерно смешает бетонную смесь до равномерной, пластичной консистенции и выгрузит готовый бетон сразу на подготовленную для фундамента площадку.
Автомиксер не просто привезет бетон на стройплощадку, а еще и сольет его непосредственно в опалубку фундаментаИсточник beton-house.com
Работы начинают с углов фундамента, стараясь плотно заполнить все пустоты. Бетон равномерно распределяется по всему периметру с помощью лопаты, лишний воздух и пузыри удаляются.
Готовый фундамент укутывают пленкой и периодически увлажняют поверхность. Это поможет предотвратить образование многочисленных трещин при усушке.
Мы рассмотрели все нюансы как правильно залить фундамент под дом. Из чего следует, что точное соблюдение всех технологических этапов работ и их качественное выполнение в полной мере обеспечит прочность и надежность дома в процессе эксплуатации и позволит избежать неисправимых ошибок, поэтому настоятельно рекомендуется доверить эту работу профессионалам.
Монтаж опалубки для фундамента
Для изготовления опалубки применяют:
- обрезную древесину толщиной 2-2,5 см;
- влагостойкую фанеру;
- листовую сталь.
Использование фанеры и досок, имеющих невысокую цену, позволяет снизить объем затрат.
Последовательность действий по монтажу опалубки:
Сбейте из досок щиты прямоугольной формы. Обеспечьте плотное прилегание торцевых поверхностей досок и фиксацию элементов с помощью поперечных брусков. Применяйте саморезы для крепления досок.
Установите готовые щиты с противоположных сторон приямка и укрепите распорками, установленными с шагом 0,5-0,7 м. Использование распорных элементов с одинаковым размером позволит выдержать фиксированное расстояние внутри щитовой опалубки.
Закрепите подпорные брусья с внешней стороны опалубки. Располагайте опорные элементы под углом. Уприте один конец бруса в грунт, а другой, спиленный под углом 45 градусов, закрепите крепежными элементами к щитам.
Постелите на дно приямка гидроизоляционную ткань и закрепите ее к стенкам опалубки
Важно предотвратить потери цементного молочка и поглощение его древесиной. Допускается использовать полиэтилен для гидроизоляционной защиты.
При установке опалубки обратите особое внимание на жесткость щитовой конструкции и отсутствие щелей
Виды ленточного фундамента по способу устройства
В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.
Монолитный ленточный фундамент
При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.
Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения
Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.
Свайно- и столбчато-ленточный фундамент
Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.
Столбы или сваи располагаются по периметру фундамента с шагом 2 м
В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.
Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.
Сборный ленточный фундамент
Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.
После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.
Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном
Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.
Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.
Ленточный фундамент из кирпича
Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.
Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции
После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:
- жёсткость конструкции;
- высокую ремонтопригодность;
- простоту обустройства.
Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.
Что такое усиление фундамента, и способы проведения этого процесса
Усилением строительных конструкций называют мероприятия и действия, которые изменяют механические качества укрепляемого элемента здания. Или же изменяют конструктивное строение узла, находящегося в ослабленном состоянии, снимая с него часть нагрузки.
Существует немало методов привести восстановить или даже повысить несущие способности фундамента. Часто используемые технологии схематично показаны в следующей таблице (иллюстрации можно увеличить, кликнув по ним мышкой):
| Иллюстрация | Способы усиления фундамента дома |
|---|---|
| Усиление монолитных ленточных фундаментов при помощи установки на подошве продольных железобетонных балок со стойками, стальных продольных и поперечных балок и поперечных затяжек – в области перехода от цоколя к стене. | |
| Увеличение опорной площадки с установкой продольных балок на уровне подошвы фундамента и с наращиванием толщины железобетонной ленты с обеих сторон, как правило – по технологии торкретирования. | |
| Увеличение опорной площадки фундамента с помощью сборных элементов, монтируемых с использованием стальных затяжек, и с установкой поперечных стальных балок усиления на переходе от цоколя к стене. | |
| Обустройство продольных балок на подошве фундамента, стянутых поперечной анкеровкой, в комплексе с дополнительным армированием и железобетонной «рубашкой», наносимой по технологии торкретирования на стены ленты с обеих сторон. | |
| Способ, во многом схожий с предыдущим, с обустройством железобетонной «обоймы» на стенках ленты, но без усиления плитной части. Этот вариант также может быть произведен методом торкретирования, с предварительным дополнительным армированием стен бетонной ленты. | |
| Увеличение опорной части фундамента опорными железобетонными элементами с обжатием грунта у основания. Железобетонные блоки связываются между собой поперечными анкерами. Уплотнение грунта достигается расклиниванием блоков с бетонированием получившихся промежутков. | |
| Увеличение ширины подошвы ленточного фундамента с обустройством приливов из бетона. Приливы связываются между собой стальными поперечными балками. | |
| Увеличение площади отдельно стоящего опоры фундамента за счет приливов со связанными арматурными каркасами. | |
| Инъекционная цементация бутового фундамента и области контакта фундамента с грунтом | |
| Усиление фундаментов буро-инъекционными сваями, которое может производиться разными способами, в зависимости от того, какую область основы необходимо укрепить. | |
| Усиление несущей способности фундамента устройством «косых» буронабивных свай со стороны улицы и со стороны подвального помещения дома. |
Восстановление элемента и продление его срока службы предполагает приведение его внешнего вида к первоначальному состоянию путем оштукатуривания или торкретирования. В некоторых случаях улучшить механические качества конструкции возможно с помощью инъекций или же нанесением грунтовки глубокого проникновения.
Разметка фундамента под дом
- Создается план здания с расположением всех комнат, сантехники, газопровода и иных необходимых элементов. Определяется площадь сооружения, его форма.
- Для планировки на местности потребуется тросик и деревянные колья. В соответствии с проектом, на углах будущего дома ставятся первые колышки.
- Между ними натягивается прочная нить.
- При помощи рулетки измеряются расстояния, сравниваются, вносятся корректировки.
- Выставляют колья на всех стыках, изгибах будущих стен. Если планируется ротонда или полукруглый выступ – его размечают отдельно, отмечая плавный поворот.
- Оценивают расположение элементов, сверяются с планом.
Плюсы ленточного фундамента
Несущая способность и цельность.
Монолитная целостность усиленная арматурной обвязкой, позволяет ленточному фундаменту равномерно распределять нагрузку коробки по грунту, в случае изменения его однородности. С таким фундаментом дом ведет себя как единый организм, даже при каких либо изменениях в горизонте из-за просадки грунта, при условии качественного фундамента, стены сохранят свою целостность и на них не появятся трещины. Данное свойство выгодно отличает ленточное основание от раздельных свайных конструкций.
Простая технология устройства
Под частный дом с небольшой площадью и малой этажностью, возможно, рассчитать и смонтировать простой ленточный фундамент и собственными силами. Конечно, при использовании дополнительно физической силы и техники, процесс обустройства фундамента будет значительно быстрее и легче, но простота технологи позволяет выполнить монтаж ленточного фундамента и новичку.
опалубка ленточного фундамента
Универсальность
Одна из немногих конструкций фундамента, которая подходит практически ко всем видам зданий, от тяжелых, до легких. Уверенно себя чувствует практически на всех типах грунта. Мелко заглублённый ленточный фундамент дешевый и быстрый вариант для легких деревянных домов, на местности с высоким уровнем грунтовых вод. Глубоко заглублённый ленточный фундамент можно смело использовать для строительства каменных , тяжелых домов в несколько этаже. Ни один другой фундамент, кроме ленточного не используется для устройства подвалов и цокольных этажей в домах. Позволяет обустраивать подобного вида дополнительные помещения, без особых затрат.
сруб на ленточном фундаменте
Доступная стоимость
Сочетает в себе два важных свойства: цена и качество. Экономия материала и стоимости работ получается благодаря тому, что ленточный фундамент не заливается по всей площади дома, что значительно экономит арматуру и бетон. Не нужно выполнять дополнительны земляные работы по удалению грунта внутри периметра ленты фундамента. При этом, технология конструкции позволяет получить высокую прочность фундамента.
Устройство опалубки и гидроизоляции ленточного фундамента
Опалубка изготавливается преимущественно из пиломатериалов, но в народе используют не только дерево. В зависимости от подхода к обустройству фундамента, опалубку устанавливают как поверх траншеи без углубления ко дну, так и на всю глубину траншеи с выступом над уровнем грунта примерно на 30 см.
Перед монтажом опалубки в траншеи необходимо заложить гидроизоляцию из рубероида или пленки, которые будут защищать фундамент от влажности грунта. Рубероид, должен укладываться с выступом не менее 20 см от уровня грунта. Выступающую часть фундамента, в дальнейшем можно будет защитить путем обработки битумной мастикой и иными способами.
опалубка фундамента
По углам периметра траншеи симметрично, по диагоналям выставляются опоры из брусков.
Для монтажа стен опалубки используется доска толщиной 15-20 мм или панели ОСБ, ДСП и прочие имеющиеся в наличии материалы. Материал стенок скручиваются или сбиваются с внешней стороны фундамента брусками ( с сечением не мене 30 мм). Материал необходимо использовать прочный и хорошо скреплять его, что бы под давлением раствора опалубка не развалилась. Между досками или стыками панелей не рекомендуется не допускать большие щели, через которые может протечь свежий раствор.
Стенки опалубки должны быть ровно выставлены по вертикали, со можно проверить с помочью уровня или отвеса. С наружной стороны устойчиво подпираются специальными клинками, вбитыми в грунт, с шагом примерно 80 см. Внутренние стенки опалубки рекомендуется проложить пленкой, что бы предотвратить возможную протечку раствора, сделать стенки фундамента гладкими, а также облегчить разопалубку после застывания фундамента. Или же полностью от основания до краев опалубки проложить рубероидом.
Внутри опалубки необходимо натянуть шнурку, которая будет определять верхний уровень фундамента. Его высота должна быть примерно на 5 см ниже опалубки. Дополнительно, по стенкам опалубки можно проставить карандашом или маркером метки, которые обозначают высоту фундамента.
опалубка ленточного фундамента с гидроизоляцией
В ленте фундамента сквозь стенки опалубки устанавливаются вентиляционные продухи из отрезков труб. Они необходимы для прокладки инженерных коммуникаций. Если полу делаются по грунту, то та кие продухи не устанавливаются.
