Строим барбекю из кирпича: фото и чертежи интересных проектов

Содержание

Как выглядит барбекю

Простое барбекю можно сделать самостоятельно из остатков кирпича и арматуры.

Самый обыкновенный и простой вариант барбекю представляет собой ящик, в котором открыта верхняя часть. Он выкладывается своими руками из кирпича, камня, бетонных блоков. При кладке необходимо помнить о высоте конструкции, а также о том, что она должна быть устойчивой и хорошо стоять на земле.

Особое внимание нужно обратить на высоту, на которой планируется расположить металлическую решетку для готовки пищи. Чаще всего решетка располагается на высоте 9-10 рядов кладки кирпича. В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться

В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться.

Поддоны для складирования углей и решетки для гриля следует размещать на специально предназначенных выступах из кирпичей либо закреплять на металлических стержнях, которые устанавливаются в швах между рядами кирпича, располагающимися поблизости. Решетки и гриль не должны быть закреплены намертво к печи, потому как их должно быть удобно разбирать в то время, когда ими не пользуются. В сырое время года части, выполненные из метала, следует уносить в дом, чтобы предотвратить образование ржавчины.

Трубу вытяжки изготовливают и из огнеупорного кирпича с колпаком из металла наверху.

Стационарное барбекю больших размеров обязательно должно иметь под собой хорошее основание – бетонный ленточный фундамент либо подушки армированного бетона. Садовую печь иногда пристраивают к одной из стенок каменной либо кирпичной постройки для того, чтобы обеспечить защиту очага от ветра (в таком случае следует особенно следить за соблюдением пожарной безопасности).

Части конструкции, которые соприкасаются с огнем, лучше всего выкладывать из специального огнеупорного кирпича.

Большое количество мастеров предпочитает достраивать своими руками вытяжку над очагом. Наиболее распространенным вариантом является металлический зонт. Однако трубу можно изготовить и из огнеупорного кирпича с колпаком из металла наверху (будет возможность рассекать искры и защитить огонь и печь от осадков).

Не рекомендуется использовать асбоцементные трубы для устройства вытяжки, потому как несмотря на то, что они имеют неплохие теплоизоляционные свойства, они вредят здоровью людей.

Топливом для барбекю будет древесный кусковой уголь или угольные брикеты, которые жарче горят. В случае, если выложить поддон фольгой из алюминия, она будет хорошо чиститься и отражать тепло. В продаже существует и специальный уголь, который хорошо разгорается.

Лучше всего уголь на поддон укладывать не кучей, а слоями, при этом поджигать сразу в нескольких местах. Начинать готовку можно уже через 45 минут.

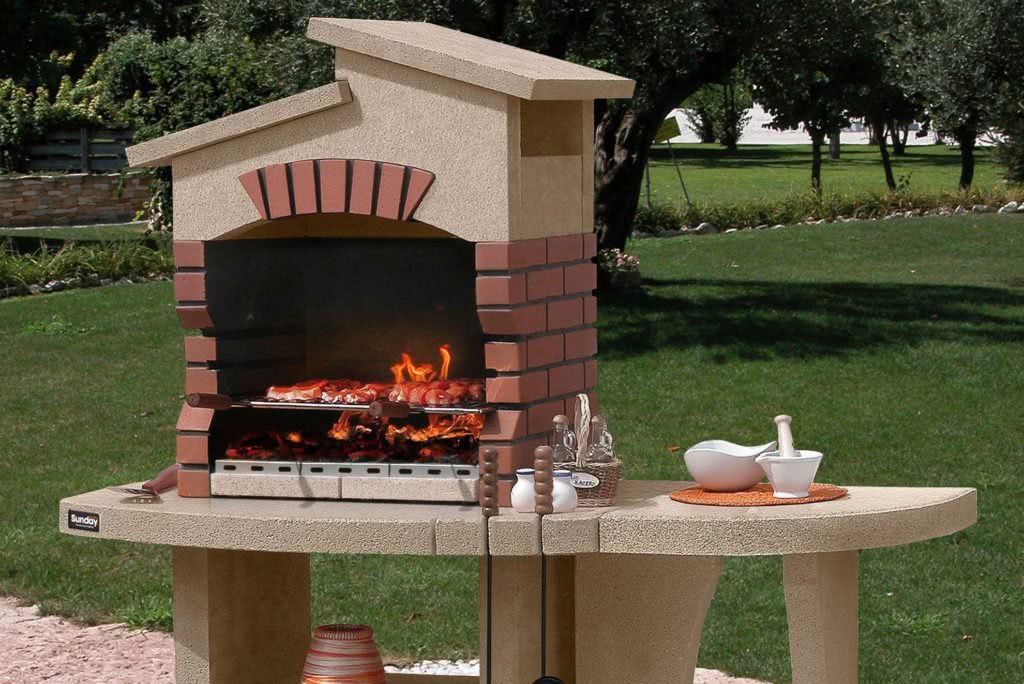

Готовые подобные конструкции

Барбекю на газе упрощают процес приготовления пищи, но недают того аромата, что барбекю на древесном угле.

Существуют конструкции, которые работают на сжиженном газе. Можно найти готовые модели, которые отапливаются с помощью бутана или пропана из баллонов (обычно это модели небольших размеров и имеют вид элегантных тележек либо простых жаровен).

Газ можно подключить с помощью нажатия кнопки, а уже через 10-15 минут можно начинать готовить. Изредка могут встречаться модели, которые подсоединяются не к баллонному, а магистральному газу.

Электрическое барбекю имеет довольно сложную конструкцию. Такие печи снабжаются таймером, механическим вертелом, грилем и прибором контроля температуры. На электрическом устройстве можно начинать готовить также через 10-15 минут после запуска.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Строим кирпичную шашлычницу

Шашлычница на даче или садовом участке – это, во-первых, функциональный и практичный агрегат для приготовления важнейшей на природе пищи – жареного мяса. Во-вторых, это некий центр притяжения друзей, родственников и знакомых приезжающих из города на выходные «на шашлычок». В-третьих, это элемент ландшафтного дизайна (посмотрите на фото), который (если сделан красиво и грамотно) способен украсить вашу дачу и просто радовать глаз.

В наши дни в магазинах представлен большой выбор различных мангалов для шашлыка. Это не плохой вариант, если вам нужна легкая шашлычница, которую можно собирать и разбирать. Но это не практично и не так долговечно, особенно если вы хотите, чтобы шашлычница постоянно стояла на вашем участке (что очень удобно и стильно, взгляните на фото). Мы рекомендуем вариант из кирпича.

Кирпичная шашлычница – это способ сделать приготовление мяса своеобразным ритуалом, красивым и значительным. Такая шашлычница практична, красива и обойдется вам недорого, если сделать ее своими руками. Если вы хотите построить такой агрегат своими руками, вам помогут видео материалы, а также наши рекомендации.

Делаем шашлычницу самостоятельно

Рассмотрим этапы работ:

  1. Выбираем место для установки.

Лучше всего подойдет открытое пространство, не слишком близко от высоких деревьев, заборов, деревянных построек. Необходимо также учитывать эстетические качества выбранного места. Кирпичная шашлычница может стать настоящим украшением дачи (как на фото), если ее правильно расположить. Далее – очищаем место, роем котлован.

  1. Возводим фундамент на опалубке (чтобы уберечь кирпич от трещин).

Нам подойдет и ленточный, и монолитный тип фундамента. Глиняный раствор используем в стандартных пропорциях, можно провести калькуляцию в интернете, если боитесь, что опыт вас подведет. Шашлычницу можно сделать из кирпича любого жаростойкого класса, шамотного, например. Следует класть на глиняный раствор.

  1. Кладка кирпича.

После затвердевания фундамента (через семь дней, как минимум), можно выкладывать три цокольных ряда, начиная с углов (следите за тем, чтобы углы были строго вертикальны, от этого зависит, будет ли ровной вся конструкция). Когда кладете второй ряд, не забывайте «перевязывать» его с первым, используя половинки кирпича.

  1. Теперь нужно построить «поддувало» – базу для самой топки в два ряда кирпича.

  1. Делаем трубу, как на фото.

Кирпичная труба будет держаться над топкой на четырех колоннах. Строго говоря, без трубы можно и обойтись, упростив конструкцию практически до мангала. Но труба позволит вам оборудовать «околомангальную» зону на свой вкус – поставить в нее плетеные кресла, скамейки и другую мебель, чтобы наслаждаться видом огня и вкусом мяса, не мучаясь при этом от дыма.

В целом, процесс постройки такой печи несложен, вы можете легко ознакомиться с ним по видео. Если вы самостоятельно строили в своем доме камин или русскую печь, выполнение этой работы не составит для вас труда и не отнимет много времени.

Закупаем материалы

Чтобы шашлычница прослужила долго и не требовала доделок и перестройки, необходимо запастись качественными материалами и инвентарем. Какие материалы понадобятся вам для того, чтобы построить такой агрегат своими руками? Ниже представлен список материалов и инвентаря для работы:

  1. Цемент.
  2. Щебень.
  3. Глина.
  4. Колосники.
  5. Уровень (он понадобится при кладке).
  6. Красный жаростойкий кирпич.
  7. Песок.
  8. Штыковая лопата.
  9. Бетономешалка.

В том случае, если вы не уверены, что способности и опыт позволяют вам выполнить такую работу достаточно качественно, всегда можно пригласить мастера-печника, специалиста по печам и каминам. Такой мастер быстро и хорошо выложит вам шашлычницу. Вопрос материального вознаграждения остается открытым – расценки у специалистов очень разные, в зависимости от опыта и региона.

Но все-таки, даже простейший мангал, который вы построите самостоятельно, может стать предметом вашей гордости. В него вы вложите душу, время и силы, а значит, даже обычный шашлык, приготовленный на нем, непременно станет особенно вкусным! Поэтому, если уж решились попробовать и рискнуть – дерзайте, все обязательно получится!

Удачной работы, пусть шашлычница радует глаз!

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

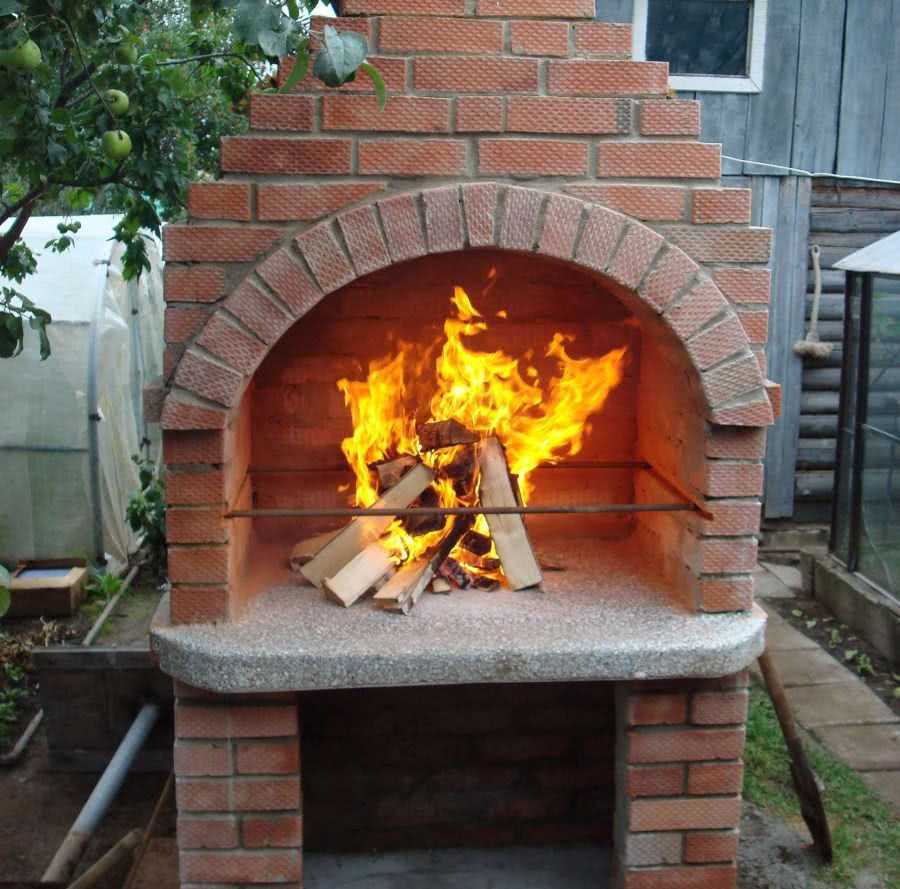

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Чертежи и размеры

Разрабатывая внешний вид строения, следует определиться с его расположением. Необходимо его вписать в ландшафтный дизайн, чтобы новое сооружение дополняло общий стиль. Также нужно следовать таким правилам:

От огня до деревьев и сооружений должно быть не менее 5 м, от стенки из огнеупорного материала — не менее 0,5м. Делается площадка перед мангалом, которая покрывается огнеупорным материалом

Следует обратить внимание, в которую сторону преимущественно дует ветер и не устанавливать мангал, если велик риск того, что дым будет попадать в окно. Постройку не стоит располагать близко к соседским участкам, иначе вероятен конфликт

Подход к месту приготовления гриля обязан быть свободным. Так как мангал относится к пожароопасному строению, необходимо позаботиться о подводе к нему воды. Рядом не должы находиться контейнеры для мусора и компоста.

Если есть возможность, следует расположить участок для проведения, подальше от улиц и соседних заборов. Так будет ниже вероятность конфликтной ситуации.

Перед началом закупки материалов необходимо рассчитать и начертить схему предполагаемого сооружения. На начальном этапе представить конфигурацию окончательного строения.

Для устройства мангала из кирпича своими руками следует начертить чертежи и схемы, в которых есть размеры и локализацию базовых и побочных элементов, внешний вид.

Как рассчитать размер

Подбор размера — преимущественное право хозяина участка и предоставить рекомендацию сложно, но имеются общие стандарты:

Параметр Размер Описание
Высота жаровни 12-17 см Этого достаточно для укладки угля и гарантирует, что мясо не будет находится близко к огню
Расстояние от грунта до жаровни Около 1 м Для расчётов можно применить простой приём — определить расстояние от локтя до земли, полученное значение и будет оптимально высотой
Ширина Стандарт — 1 м Если делать шире, то не слишком удобно будет жарить шашлык, так как всё время придётся метаться между шампурами
Расстояние от передней до задней стенки От 50 см Оптимально чтобы она соответствовала длине шампура без рукоятки и кончика

Учитывая, что вес мангала будет довольно большим, фундамент следует заложить капитальный. Размеры больше площади основания строения.

Как сделать мангал

Если появилось желание сделать все самостоятельно, то сначала стоит определиться с выбором модели мангала. В этом вопросе помогут фото мангалов из кирпича.

Далее необходимо выполнить планировку мангала. Делается это с учетом особенностей участка, расположения объектов и личных предпочтений в использовании.

Самая простая модификация мангала выкладывается из кирпича по форме прямоугольника или квадрата. Такой мангал можно легко разобрать и собрать. С такой задачей справится любой.

Однако это ненадежно, и полноценной конструкцией такой мангал назвать сложно. Это решение подойдет только для разового использования в крайних случаях.

Существуют определенные инструкции, доступно объясняющие, как сделать мангал из кирпича правильно.

Чтобы конструкция была крепкой надежной и выполненной по всем правилам безопасности и другим важным критериям необходимо предварительно подготовить чертеж мангала.

Рассмотрим простой вариант кирпичного мангала, который можно сделать самостоятельно.

Возьмем стандартные размеры: высота — 1 метр, ширина – 180 сантиметров, глубина — 90 сантиметров.

Необходимые для постройки материалы:

  • Полнотелый красный кирпич (примерно 300 штук)
  • Состав из песка и щебня с добавленной извести для основания и нижней части
  • Смесь цемента и песка для связки кирпичей в кладке
  • Шамотный кирпич для создания отсека для топки
  • Раствор песка и глины для кладки нагреваемой части
  • Армированный прут
  • Смесь песка и цемента для заливки фундамента
  • Металлические листы, крепежные элементы для конструкции отвода дыма
  • Материалы для защиты от попадания влаги
  • Материалы декора (по желанию)

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Дополнительные функции

Поскольку на печь барбекю расходуется небольшое количество кирпича (500 – 700 штук), модернизация после изготовления всегда экономически не целесообразна. Поэтому дополнительные опции следует встраивать в мангал сразу:

  • варочная поверхность – позволяет одновременно с мясными блюдами приготовить гарнир, вскипятить чай;
  • мойка – обеспечивает высокую гигиеничность очага;
  • разделочный стол – столешница из акрила или природного камня, бетона.

Ну, и ещё предлагаем вам посмотреть видео, на котором видно все этапы кладки:

Таким образом, вначале выбираем конструкцию мангала, место его установки, затем рисуем порядовки или скачиваем готовые схемы из сети, затем строим очаг с дополнительными функциями, через неделю производим пробную топку и убеждаемся в наличии тяги, приглашаем друзей на шашлык.

Мангал с крышей в виде арки

Такая конструкция отлично впишется в интерьер дачного домика. На фундамент кладётся основа из природного камня или кирпича. Делать её можно П-образной формы, чтобы вниз складывать уголь или дрова. Для устойчивости дополнительно делается стенка сзади основы. После укладывается плита, и на неё возводится кирпичная конструкция арочного типа. При возведении арки, в верхней части необходимо будет сделать усиление, чтобы конструкция не разрушилась.

Трубу следует делать по размерам – 1⁄4 сечения внутренней части мангала и покрыть её поверхность материалом, который не проводит тепло. Это покрытие уменьшит вероятность возгорания, если мангал с крышей и стоит в беседки.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

  1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
  2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
  3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
  4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
  5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
  6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Тип конструкции

Большое внимание при покупке необходимо уделить конструкции. К примеру, если дизайн участка уже готов, смене не подлежит, то как нельзя лучше подойдет стационарный мангал

Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель. Вот наиболее популярные из них:

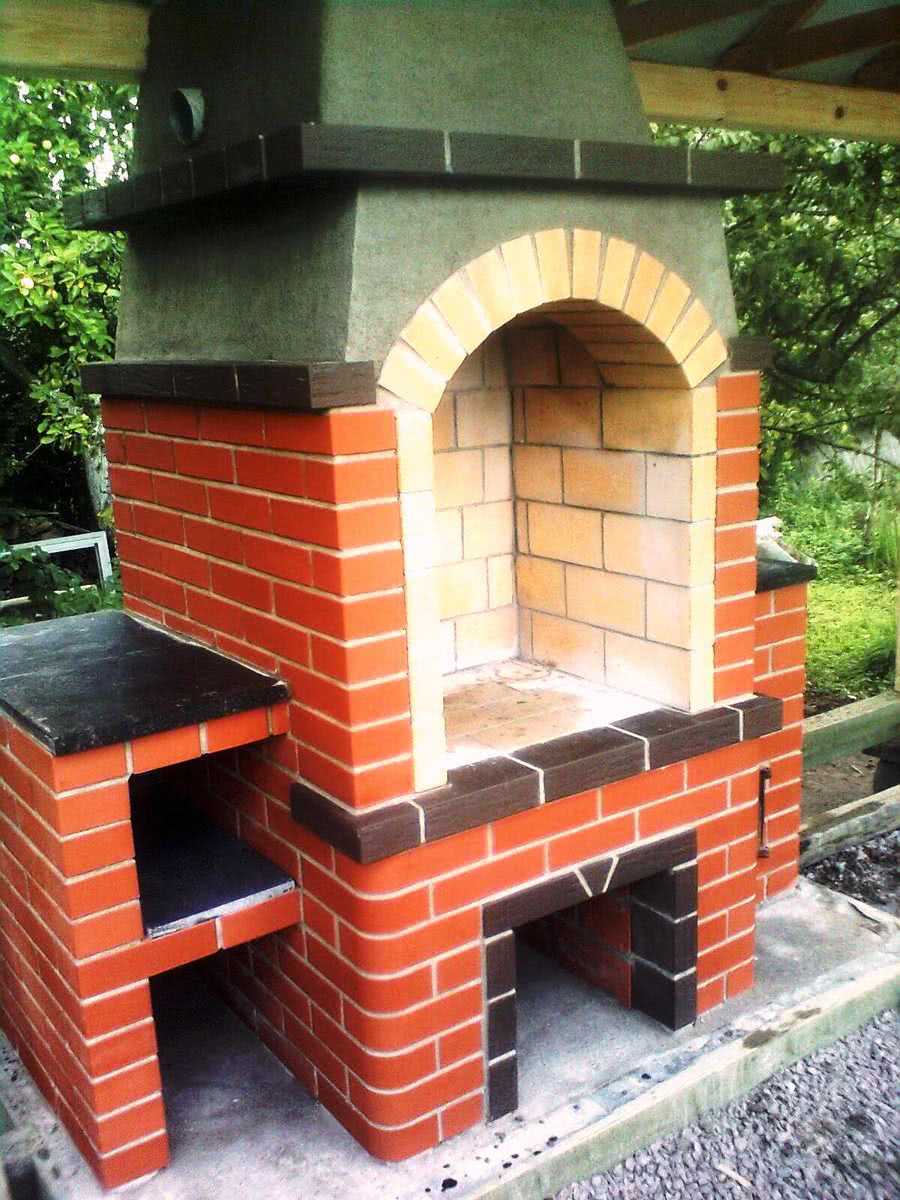

Стационарная

Такая конструкция возводится раз и навсегда, перемещению не подлежит. К тому же такое устройство необходимо установить на прочное основание. Чтобы защититься от осадков, мангал устанавливают под навес. Необходимо предпринять все меры пожарной безопасности. Среди неизменных плюсов можно назвать:

  • Долговечность и безопасность;
  • Легкость в уходе и эксплуатации;
  • Разнообразное меню для приготовления.

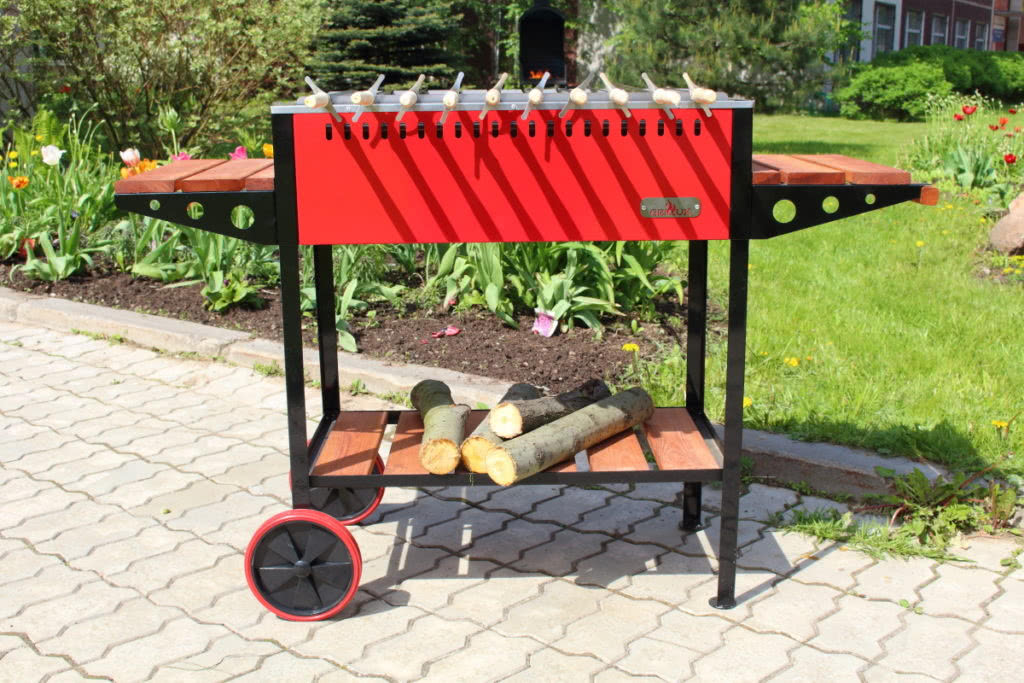

На колесах

Такой гриль имеет форму жаровни на углях. Снизу находится поддувало и емкость для сбора пепла. В верхней части расположена решетка для приготовления пищи. Модели долговечны, легки в применении и уходе. Конструкции бывают различными в размерах.

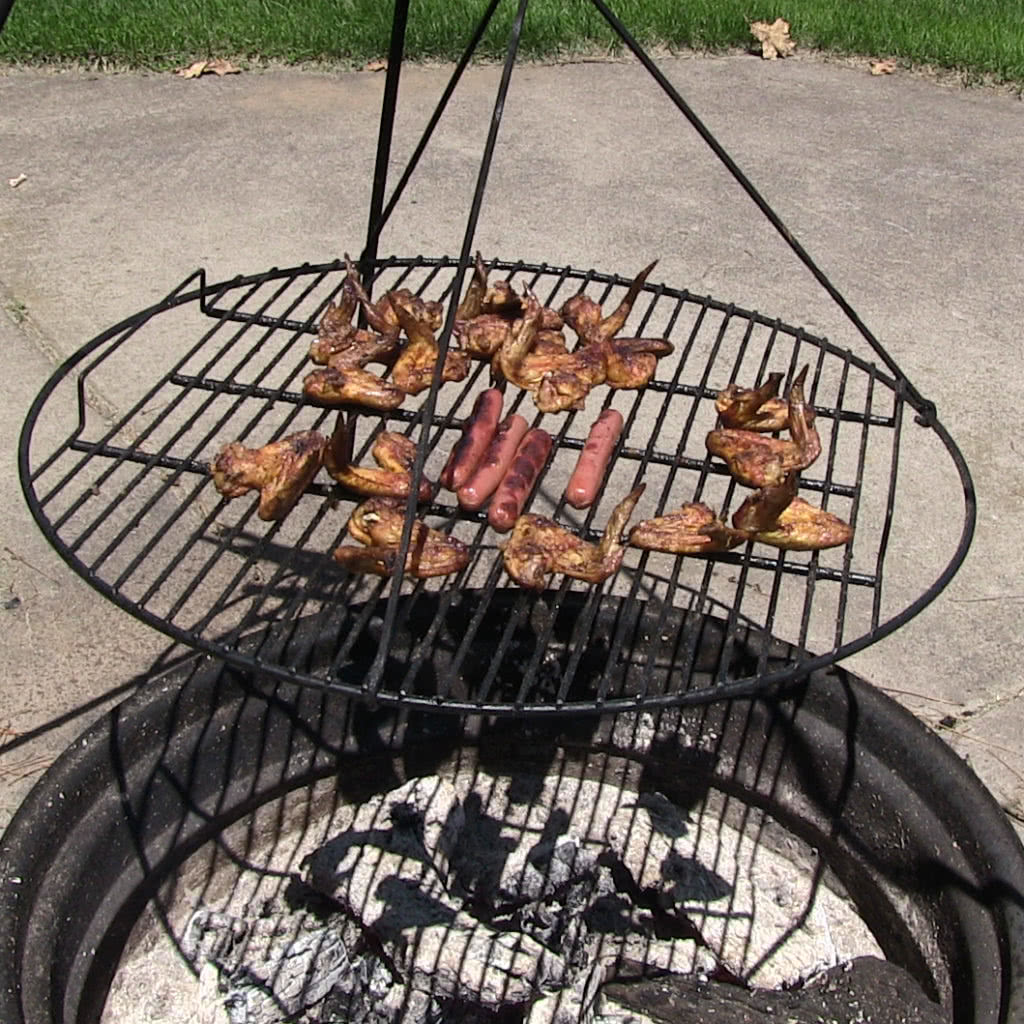

Подвесная

В комплектации имеется цепь и крепления. Но такие модели подвешиваются единожды, иными словами, они стационарные. Площадь поверхности у них большая, поэтому пища прогревается равномерно. Блюда и продукты здесь готовятся в разных вариациях, а вкус отличный!

Выбор места установки на даче или участке

Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта

Поэтому важно заранее выбрать для него удобное место

Удобство расположения

Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.

Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.

Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?

Технические требования

Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.

Постоянно влажность приведет к более быстрому разрушению кирпичной кладки

Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.

При размещении мангала на участе нужно помнить, что это источник пожарной опасности

Поэтому рекомендуют следовать правилам безопасности:

  • выбирать открытое место;
  • расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
  • не хранить рядом легко воспламеняющиеся предметы;
  • вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.

Покрытие тротуарной плиткой под возведение мангала из кирпича своими руками

Раствор для кладки

Огнеупорный кирпич укладывается не на обычный цементно-песчаный раствор, а на жароустойчивый, где связующим является глина или шамотный мертель. Если использовать цемент, при повторяющихся циклах нагрева-остывания раствор быстро разрушается и высыпается из швов.

Шамотный раствор

Изготавливается на основе специальной глины, которая выдерживает температуру до +1200°С. Жаростойкие смеси продаются в строительных магазинах под маркировкой «печная», «огнеупорная» или «мертель».

Шамотные растворы не выделяют вредных веществ при нагреве, эластичны, не трескаются при высоких температурах, надежно сцепляя кирпичи в кладке. Перед применением в них добавляется обычная вода, раствор вымешивается до однородности. Наносится на кирпич слоем 2-3 мм.

Глиняно-песчаный раствор

Если под рукой есть желтая или красная глина и крупнозернистый песок, можно самому приготовить глиняно-песчаный раствор. Глина заливается водой на 1-2 суток для набухания и процеживается через сито с ячейкой 2-3 мм. Смесь должна напоминать по консистенции жидкую сметану.

Для получения качественного глиняно-песчаного раствора нужно определить, какое потребуется количество песка. Проводится пробный замес, по которому определяется оптимальный состав. Рекомендуемые пропорции очень приблизительны: от 0,5 до 1,5 части песка на 1 часть глины.

Цементный раствор

Обычный портландцемент применяется для кладки дымоходов, наружной облицовки, фундамента и других частей мангала, не соприкасающихся с нагретой зоной. Раствор изготавливают, смешивая цемент с песком в пропорции 1:1 и разводят водой до средней густоты. Можно разбавлять известковым молоком до такой же консистенции.
