Схема паяльной станции: изготовление корпуса фена, обеспечение работоспособности прибора

В качестве корпуса для фена к самодельной паяльной станции можно использовать материал, который отлично выдерживает высокие температуры, например, керамику. Однако данный вариант не слишком дешевый. Чтобы уменьшить стоимость самодельной паяльной станции, можно выполнить частичную теплоизоляцию канала, по которому будет продвигаться горячий воздух.

Подойдет также корпус бытового прибора, но необходимо придерживаться нескольких правил: корпус должен быть довольно объемным, а сопло следует изготовить из термостойких материалов.

Затем нужно позаботиться о работоспособности прибора. В конструкцию инструмента обязательно должны входить пусковой механизм и приспособление, которое позволит регулировать скорость движения воздуха и его температуру. Для этого в электрической схеме прибора обязаны присутствовать реостаты, которые обеспечат возможность выполнять настройку мощности инструмента.

Сборка паяльной станции начинается с изготовления спирали

Важно учитывать, что сопротивление элемента должно находиться в пределах 75-90 Ом. Необходимо не только намотать спираль на надежный изолятор, но и сверху закрыть им. Для этого подойдет асбест или стекловолокно

Концы спирали после сборки должны выходить наружу

Для этого подойдет асбест или стекловолокно. Концы спирали после сборки должны выходить наружу.

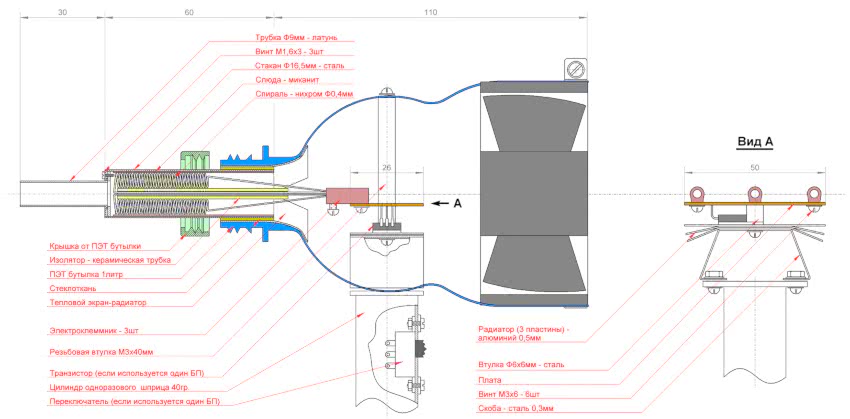

Схема самодельного паяльного фена мощностью 300 Вт

Готовая деталь помещается в корпус, выложенный слоем теплоизоляции, и лишь тогда соединяется с силовой проводкой, в состав которой входит выключатель. С тыльной стороны устанавливается воздушный вентилятор. Он либо помещается в корпус, либо прикрепляется снаружи.

Ключевой элемент конструкции – паяльник. Если остальные части паяльной станции могут являться деталями старых приборов, то непосредственно паяльник для паяльной станции должен быть однозначно новым. Необходимо также выбрать диодный мост для электрической схемы и трансформатора. Детальную схему самодельного устройства можно отыскать на специальных форумах.

Паяльная станция с феном – главный инструмент, необходимый для производства и ремонта любых электронных приборов. Это оборудование дает возможность соединить между собой электронные компоненты. Инструмент очень удобный, так как обычно оснащен цифровым модулем или аналоговой системой управления.

https://youtube.com/watch?v=l-Rp4SS2u5I

Для чего нужна паяльная станция

Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.

Благодаря «умному» блоку управления можно задать необходимые настройки температуры, включить и выключить систему нажатием одной кнопки

Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж микросхем (даже формата BGA).

Основные виды

Паяльные станции имеют существенные отличия по функциональным возможностям и, конечно, их стоимости. Классификация таких устройств определяется сразу несколькими основными параметрами.

Контактные станции

Традиционное паяльное оборудование, отличающееся прямым контактом с рабочей поверхностью. Устройство имеет специальный электронный блок для управления и регулировки температурного режима. Паяльный прибор представлен парой подвидов, которые предназначены для работы со свинцовыми и бессвинцовыми припоями. Бесконтактные паяльные установки представлены тремя разновидностями, отличающимися принципом действия.

Устройство состоит из электронного блока для управления и контроля температуры

Термовоздушные устройства

Современные термовоздушные фены, работающие на основе сильного воздушного потока, генерируемого компрессором и затем прогреваемого нагревательной спиралью до нужного температурного режима. Термовоздушные станции позволяют выполнять эффективную пайку на самых труднодоступных участках с единовременным прогревом нескольких поверхностей.

В этой установке компрессором генерируется воздушный поток, который потом нагревается до нужной температуры

Инфракрасные приборы

Инфракрасные модели характеризуются наличием специального нагревательного кварцевого или керамического ИК-излучателя, что позволяет осуществлять пайку сложных профильных элементов с равномерным прогревом рабочей зоны.

Инфракрасные станции представлены кварцевым или керамическим излучателем

Конструкция комбинированных паяльных станций очень удачно сочетает в себе сразу несколько видов оборудования, а наличие ручки энкодера позволяет легко задавать оптимальный температурный режим.

Выпускаемые в настоящее время паяльные станции или установки представлены монтажными и демонтажными, а также комбинированными и ремонтными моделями:

• монтажные установки предназначены для пайки деталей;
• демонтажные станции позволяют отпаивать элементы;
• комбинированные приборы способны выполнять монтажно-демонтажные работы;
• ремонтные паяльные станции осуществляют единовременные или автономные операции, связанные с пайкой.

В зависимости от особенностей механизма, стабилизирующего температурный режим, а также типовых характеристик управляющих блоков, паяльные станции представлены аналоговыми и цифровыми моделями.

Аналоговые модели обладают нагревательным элементом, находящимся во включённом положении до момента достаточного прогрева, после чего питание установки отключается. После понижения температурного режима до выставленных показателей происходит очередной разогрев нагревательного элемента. Этот вид отличает вполне доступная цена, а к минусам относится низкая точность выполняемой пайки.

Минусом аналоговых станций является не очень точная пайка элементов

Цифровые паяльные станции характеризуются контролем и управлением нагревательного процесса при помощи PID-регулятора и программы, заложенной в микроконтроллере. Такие устройства отлично стабилизируют температурный режим и являются наиболее точными, по сравнению с любыми аналоговыми моделями.

Цифровые устройства оснащены специальным регулятором и программой, которая позволяет им управлять

Простая паяльная станция своими руками

Собрать самостоятельно максимально простую и достаточно надёжную паяльную установку вполне возможно. Для этого достаточно приобрести минимальный набор материалов, а также подготовить рабочие инструменты и выбрать правильную схему изготовления станции своими руками.

Необходимые инструменты и материалы

Самым простым вариантом для изготовления своими руками станет паяльная термовоздушная установка, собранная на основе традиционного паяльника.

Схема и элементы паяльной лампы

Необходимые материалы и инструменты для самостоятельного изготовления представлены:

• паяльником с рукоятью из древесины;
• аквариумным компрессором;
• шуруповёртом;
• сверлом;
• медицинской капельницей;
• фольгой;
• небольшой частью антенны;
• многожильным кабелем.

Пошаговая инструкция

После того как будет подготовлен весь необходимый для изготовления материал и инструмент, следует приступить к самостоятельной сборке прибора.

Подготовить к работе все необходимые инструменты

Демонтаж рукояти и откручивание проводов, соединяющих нагревательный элемент с питающим кабелем.

Провод протаскивается через рукоятку, после чего в боковой части осторожно высверливается небольшое отверстие.

В высверленное в рукояти отверстие необходимо вставить и протянуть питающий провод, привязанный к небольшому кусочку проволоки, после чего часть капельницы с резинкой разрезается строго пополам.

Оставшуюся часть капельницы, оснащённую трубочкой, следует аккуратно вставить в рукоять инструмента, на место расположения питающего провода.

Полученное соединение отличается высокой надёжностью и абсолютной герметичностью, что позволяет подключить к питающему проводу изъятый на первом этапе нагревательный элемент.

Участки соединений на проводах должны быть качественно заизолированы, после чего все охлаждающие отверстия нагревательного элемента тщательно обматываются обычной фольгой.

Для получения максимально надёжного соединения, обмоточная фольга фиксируется при помощи обычной медной проволоки.

Сопло, обеспечивающее направление воздушного потока, выполняется из отрезка антенной трубочки, которая устанавливается на месторасположения жала.

Отверстие, сквозь которое проходит питающий провод, требуется тщательно загерметизировать, после чего подключается стандартный аквариумный компрессор. Готовая термовоздушная паяльная установка способна обеспечивать накал в пределах 300–310 градусов, что является вполне достаточным показателем для проведения работ с самыми мелкими элементами плат

С целью повышения уровня мощности выполняется намотка на нагревательный элемент обычной нихромовой нити и осуществляется установка более производительного компрессора.

Меры предосторожности

С целью обеспечения безопасной эксплуатации паяльной станции необходимо чётко следовать прилагаемой производителем инструкции:

• прежде чем приступить к работе с антистатической паяльной установкой, необходимо убедиться в нормальном, рабочем состоянии электрического питания;
• следует оградить устройство от любых тяжёлых механических воздействий, вызывающих повреждения прибора;
• паяльная станция любого вида должна использоваться исключительно по своему прямому назначению;
• нельзя осуществлять работу паяльной станцией вблизи быстро и легковоспламеняющихся предметов;
• запрещается в процессе работы контактировать с насадкой фена, жалом паяльника или смежными с ними частями;
• ремонтные работы и замена элементов в паяльной установке осуществляются только после отключения прибора от сети и его полного остывания;
• нельзя работать с электроинструментом мокрыми руками;
• прибор должен храниться в недоступном для детей месте.

Если в процессе пайки с поверхности выделяется дым, то работы должны осуществляться только в хорошо проветриваемых помещениях.

Конструктивные особенности

Инфракрасная паяльная станция представляет собой довольно габаритное оборудование:

• ширина – 450-475 мм;
• высота – 430-450 мм;
• глубина – 420-450 мм.
• высота опорного штатива ИК излучателя – 200 мм.

Дополнительная информация. Размеры различных моделей станций могут немного отличаться от вышеуказанных данных. Площадь рабочего стола рассчитана на печатные платы максимальной величины и любой конфигурации.

Расположение органов управления и подвижных узлов ИК станции:

1. Рабочий стол представляет собой углублённую платформу из ряда ТЭНов, закрытую металлической сеткой.
2. Параллельные упоры с фиксаторами передвигаются по направляющим. Ими с обеих сторон зажимают печатную платформу.
3. Поперечные борта оснащены винтовыми опорами, которые поддерживают плату на нужной высоте.
4. В комплекте есть рейки, которыми дополнительно крепят плату.
5. На вертикальной опоре установлен поворотный механизм, на котором закреплен инфракрасный нагреватель.
6. ИК излучатель может передвигаться в прямолинейном направлении по направляющим штатива. Одновременно паяльник может поворачиваться вокруг вертикальной опоры.
7. На передней панели оборудования расположены:

• кнопка включения;
• разъём для термопары;
• кнопка остановки;
• клавиша включения вентилятора рабочего стола;
• включатель подсветки;
• кнопка верхнего охлаждения;
• термоконтроллер нижних нагревателей;
• программируемый контроллер верхнего ИК нагревателя.

Температура верхнего ИК нагревателя может достигать от 220 до 270 градусов. Нижняя платформа прогревается до 150-1700 С.

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

https://www.youtube.com/watch?v=g77xjfV1H7U

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

Станция для пайки с феном

Рассмотрим самый простой вариант, как сделать паяльный фен своими руками.

Внутрь стеклянной трубки помещаем нихромовую спираль накаливания. Все можно взять из нерабочего калорифера. Нить также — из любого нагревательного прибора с ТЭНом. Один конец спирали растягиваем, чтобы он выходил за край, второй остается внутри, концы выводятся и подсоединяются к питанию. Обязательно изолируем их кембриком (стеклотканью), изоляторы можно взять от старого паяльника. От него же берем кожух, вставляем туда собранный узел.

Далее, потребуется отрезок силиконовой, резиновой трубки, ее насаживаем на стеклянную часть. Конструкцию обматываем слоем тканевой изолентой (продается в хозмагазинах), чтобы можно было ее удобно держать. Остается взять обычный аквариумный компрессор. Если эта помпа без диммера, то данный элемент ставят отдельно, простым подсоединением к контактам последнего. Пользователь получит возможность регулировки нагрева.

Создан аналоговый прибор, управляемый вручную, электромеханически, но им можно паять такие же типоразмеры деталей как заводскими и цифровыми установками, например станцией модели 8858 для деталей в корпусе bga. Но более приближенным к такому изделию будет фен по схеме ниже:

Рекомендации по сборке самодельной паяльной станции с феном

Для начала разберемся в особенностях схемы паяльного фена.

В домашних условиях легче и дешевле всего сделать паяльную станцию своими руками с феном на вентиляторе, а в качестве нагревателя использовать спираль. Керамический нагреватель дорогой, и при резких изменениях температуры он может просто потрескаться. Компрессор в домашних условиях сконструировать сложно. К тому же, компрессор к фену не присоединишь, поэтому от основного блока придется еще проводить трубку для воздуха, что вносит значительные неудобства.

В качестве нагнетателя можно использовать любой малогабаритный вентилятор. В нашем случае – кулер от блока питания компьютера.Он будет находиться возле ручки термофена. К нему нужно будет присоединить трубку, в которой воздух будет нагреваться и выходить на паяемый элемент.

На торце кулера нужно вырезать отверстие, через которое воздух будет попадать в трубку (сопло) с нагревателем. С одной стороны кулер нужно плотно закрыть, чтобы при работе воздух проходил только в трубку, а не выходил в окружающую среду. Нагнетатель устанавливается в задней части фена.

Любой начинающий радиолюбитель и домашний мастер должен знать все тонкости — как правильно паять паяльником. Главными условиями качественной пайки являются обеспечение зачистки и обслуживания деталей перед соединением, а также необходимый прогрев во время самого процесса. Для многих элементов — микросхем и некоторых транзисторов — подходит специальный паяльник, который обеспечит безопасную пайку и защитит от перегрева. Об особенностях такого инструмента можно узнать тут.

Нагреватель собрать куда сложнее. Нихромовая проволока накручивается в виде спирали на основание. Витки спирали не должны касаться друг друга. Длина спирали рассчитывается из условия, что ее сопротивление должно быть 70-90 Ом. В качестве основания должно быть выбрано основание с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Для конструирования термофена много деталей можно взять из старых фенов для волос. В каждом фене, даже самом простом и дешевом, можно найти слюдяные пластины. Из таких пластин нужно собрать крестообразное основание для спирали.

Кроме того, можно использовать основание из старых паяльников или галогенных ламп для прожекторов. Основание на 5-7 сантиметров должно оставаться не занятым спиралью. От спирали отводим концы по основанию, в виде проволоки. Затем эту N-сантиметровую часть плотно обматываем жаропрочной тканью.

После этого нужно сделать трубку (сопло) из фарфора, керамики и т.п. Диаметр рассчитываем так, чтобы между внутренними стенками сопла и спиралью оставался небольшой зазор. Сверху на трубку наклеиваются термоизоляционные материалы: асбестовый слой, стекловолокно и т.д. Такая изоляция обеспечит большее КПД фена, а также возможность спокойно браться за него руками.

Нагревательный элемент и сопло по отдельности крепятся к нагнетателю так, чтобы воздух поступал в трубку, а нагреватель находился точно посередине внутри сопла. Место скрепления сопла с нагнетателем нужно заизолировать, чтобы не выходил воздух.

До того, как подключить светодиодную ленту в машине, необходимо её правильно подобрать. Для этого следует учитывать следующие параметры устройства для LED подсветки транспортного средства: тип, плотность, мощность, цвет и влагозащита. При включении светодиодных лент в домашних условиях используют блок питания на 12 Вольт, который служит стабилизатором тока в цепи диода. LED люстры в жилых помещениях устанавливают не только для улучшения дизайна и интерьера, но и как удобный осветительный прибор, которым можно управлять дистанционным пультом.

У нас получилась конструкция, по форме немного напоминающая пистолет. Для удобства можно прикреплять к корпусу всевозможные ручки и держатели. Специальные насадки можно купить или выточить собственноручно из термостойкого металла.

От изготовленного термофена к основному блоку должны отходить 4 провода. Выходить они будут из задней части фена. Лучше собрать их вместе и повторно заизолировать.

После изготовления термофена нужно сделать основной блок, который будет выполнять функцию регулятора и выключателя.

В корпусе блока размещаем два реостата. Один будет регулировать мощность потока воздуха, другой – мощность нагревательного элемента. Выключатель лучше сделать общий, для нагревателя и нагнетателя.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Остается сделать выход для розетки, и термовоздушная паяльная станция будет готова.

Модель на 75 В

На 75 В паяльная станция (своими руками сделанная) позволяет работать с различными сплавами. Также с ее помощью можно заниматься разогревом поверхностей. Для работы с пластиковыми материалами указанные станции подходят идеально. Для того чтобы самостоятельно их собрать, катушку индуктивности следует подбирать с высоким параметром порогового напряжения. Адаптеры для электроинструмента применяются довольно редко. Корпус можно сделать самостоятельно, либо взять с устаревшей поломанной модели. Разъемы для кабеля питания должны быть предусмотрены нелинейного типа.

Повысить проводимость тока в цепи у многих специалистов получается за счет широкополосных транзисторов. Микросхемы, в свою очередь, могут использоваться различного типа. Если собирать устройства средней мощности, то конденсаторы можно использовать синхронные. Емкость их обычно достигает 15 пФ. Катушки индуктивности с оптронами применяются довольно редко. Связано это с тем, что у них малый срок эксплуатации. Фаза выходного сигнала у приборов зависит от скорости выпрямления тока. При установке разъемов медные полупроводники используются довольно часто.

Как сделать термовоздушную станцию

Несмотря, что бесконтактные модели имеют довольно простой принцип работы, стоят они недешево. Поэтому многие пытаются сделать их самостоятельно.

Схема паяльной станции своими руками, элементная база

Диодный мост — один из главных компонентов станции Главным элементом самодельной станции является сам паяльник, с помощью которого осуществляется пайка компонентов. Рекомендуется использовать паяльники, снятые из других станций. Самостоятельно изготовить паяльник довольно сложно.

Также надо подобрать диодный мост, который будет подсоединяться к трансформатору. Чтобы получить стабильное напряжение 5В, понадобится дополнительный стабилизатор. Он должен оснащаться радиатором, который сможет защитить от перегревов.

Изготовление корпуса и нагревательных элементов

В качестве основы конструкции можно использовать обычные дверцы от антресоли. Также подойдет фанера толщиной не меньше 1 см. Если таких материалов нет, можно сделать корпус из алюминиевых листов. Они достаточно плотные и с их помощью удастся создать прочную и надежную конструкцию.

Если не хочется делать корпус самостоятельно, можно воспользоваться уже готовыми конструкциями. Например, идеально подойдут корпуса от старых видеомагнитофонов.

Система управления

Фанерные листы — идеальный материал для изготовления корпуса Самодельный паяльник должен оснащаться качественной системой управления. Для этого придется заказывать специальные дифференциально-интегральные регуляторы. Они отвечают за настройку температуры нагрева инструмента и позволяют пользователю самостоятельно устанавливать, насколько сильно должен разогреваться паяльник во время работы.

После получения регуляторов надо подогнать под них габариты корпуса и вырезать необходимые отверстия для установки элементов. Рекомендуется размещать их на передней панели.

Сборка и настройка работы

Прежде чем приступить к проверке работоспособности устройства, надо его собрать. Для этого рекомендуется воспользоваться схемой, чтобы подключить все правильно и не допустить ошибок. Когда в корпусе все детали будут подсоединены, можно зафиксировать держатель, на котором будет крепиться паяльник.

После сбора конструкции надо проверить ее работоспособность

При включении станции необходимо особое внимание обратить на работу регуляторов и на то, насколько быстро нагревается паяльник

Назначение кнопок и варианты прошивки

Программатор используется для настройки работы паяльника Передняя панель устройства должна оснащаться кнопками управления. Они выполняют такие функции:

• увеличение или уменьшение температуры нагрева;
• изменение режимов работы.

ИК паяльная станция своими руками .Простая схема подключения электроники.

Несколько лет назад меня посетила мысль о покупке ИК паяльной станции.

Посетив несколько всем известных сайтов я понял что в данном случае не все однозначно.

Паялки либо очень дорогие, заоблачно дорогие. Либо хренове, на столько хреновые что паять практически невозможно.

Обмозговав данную тему я решил собрать свою паялку (С блэкджеком и шлюхами) :Бендер.

И так, перед тем как решиться на сборку данного девайса я столкнулся с огромным количеством не понятных для меня на то время значений.

Первое что меня смутило это отсутствие понятной схемы подключения.

В интернете очень много информации но вся она разбросана и имеет кучу различий и так непонятно к каким паяльным станциям она.

Спустя полтора года я все таки собрал свою паяльную станцию. Полтора года.

Почему так долго? Да потому что помимо этой есть еще куча других идей. А иногда и просто лень что либо делать. На самом деле ее можно собрать за неделю а может и быстрее при условиях если есть вся информация а еще лучше видео инструкция где все ясно и понятно сказано.

Но на данный момент я уже собрал свою ик паялку и в данном видео я решил показать корректную и понятную схему подключения всех элементов.

Все по шагам. Куда какой проводок.

Дубликаты не найдены

Полтора года. видел на tehnostation.ru вполне адекватные варианты, даже после ТермоПро не западло было бы перейти. За полтора года она бы отбилась не напрягаясь.

Делал на керамике. Дикая инерция. Выкинул нафик, поставил ик лампы от малярных сушилок. С ними низ держит до градуса. А вот наверху альтернативы ельштайну не нашел. Хотя имею горячее желание всю керамику выкинуть.

Сетку тоже сначала такую прикрутил. Позднее пришлось выкинуть. Натянул на пружинах тонкую сетку, ибо толстую гнет волной при перепадах температур. Ну и конечно комп в роли контроллера станции гораздо интереснее. Профили править и менять парой щелчков мышкой гораздо интереснее, чем кнопками на маленьком дисплее. А как без отражателя верх, не перегревает середину?

А я делал на галогенных лампах. 12 полукиловатных (220в) на нижний подогрев, к каждой 6ке по самопальному диммеру на мощном симисторе с доп охлаждением. На верхний ставил 9 по 50 ватт 12 вольт, тоже галогенных и 2 трансформатора с 220 на 12 вольт от старого советского телика (вроде). На верхний паяльник тоже диммер с охлаждением, ну и доп охлад к особо греющимся узлам. Естественно термопару для контроля температуры, ну и самопальные сетевые фильтры на 2х кондёрах и 2х тороидальных дросселях. Паяло на ура, только света было много – приходилось в солнцезащитных очках паять.

Подскажите, задумал сделать простенький преднагреватель, дисплей отклеить, еще чтото по мелочи, есть подошва от утюга и прикупить пид регулятор, не знаю что будет по инерционности? Или лучше использовать одну такую ик керамическую пластину как у Вас? Видел на али разной мощности есть

делай, инерционность в пиде настраивается, хотя проще всего сначала нагреть а потом класть экран.

Доработка, настройка, цена и тд.

Данная ик с пк тоже работает.

вот чтоб как выше не было, лучше и видос и картинки с текстом делать.

О сообществе

Умеешь делать что-то своими руками? Поделись этим умением со всеми!

Вопросы и ответы найдете вот тут -> FAQ

Общий чат Telegram

1. Общение строится на взаимном уважении и доверии.

2. Старайтесь не делать грамматических ошибок в сообщениях – это создаст негативное впечатление о вас. Грамотность – залог комфортного пребывания в Сообществе.

3. Фотографии, загружаемые в Сообщество, должны быть четкими, не замыленными, с достаточным светом.

5. Ставьте тег “рукоделие с процессом“, если у вас показан процесс создания изделия, и наоборот, “рукоделие без процесса“, если процесса нет. Это поможет пользователям, которые ищут инструкцию как сделать изделие

6. Не публикуйте посты состоящие только из фото или малоинформативного видео без описания. Такие посты будут переноситься в общую ленту.

Сборка пошагово на Arduino c ATmega

Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.

Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:

Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.

Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.

Паяльник и фен продаются как комплектующие

Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…

Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.

Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.

Схема и платы

В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).

Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.

Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:

Прошивку микроконтроллера делали через Arduino UNO:

Финишный этап: собираем все в единый модуль, настраиваем t° паяльника и фена, для определения значений можно использовать термопару мультиметра. Контрастность дисплея выставляем переменным резистором на переходнике его платы.

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Как подключить телефон через блютуз к магнитоле Ремонт смесителя на кухне своими руками: пошаговая инструкция и подробное видео Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
