Сигнализаторы уровня воды на микросхемах-таймерах

Самостоятельное изготовление датчика

Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.

Герконовый выключатель

Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:

• Геркон с нормально замкнутыми контактами.
• Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.

Устройство датчика на основе геркона

Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.

Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:

• В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
• По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
• Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими руками несложно, и это не требует особых специальных знаний в области электротехники.

Схема контроля откачки воды дренажным насосом

По принципу вертикальной работы поплавкового механизма можно предложить схему подключения датчика для коммутации реле запуска дренажного насоса с дополнительным питанием 12 вольт.

Стоит отметить, что герконовые переключатели не способны работать с большими токами и не могут включать или отключать насос напрямую. Поэтому они используются в низковольтных схемах для коммутации мощных реле для запуска или отключения насоса. При высоком уровне начинается откачка жидкости до достижения минимального установленного уровня. Принцип работы следующий:

• При подъёме жидкости в ёмкости до верхнего уровня поплавок с магнитом замыкает верхний геркон SV 1, и на катушку реле P1 начинает поступать ток. Происходит замыкание контактов параллельно с подключённым герконом, что приводит реле в состояние самозахвата. Такая функция не позволяет отключиться напряжению питания катушки при размыкании геркона SV 1. Это достигается подключением нагрузки реле и его катушки в одну цепь.
• Происходит включение силовой катушки реле P2 в цепи питания электронасоса и начинается откачка жидкости.
• При уменьшении уровня жидкости поплавок с магнитом достигает нижнего геркона SV 2, замыкая его контакты. Положительный потенциал напряжения начинает подаваться на катушку реле P1 также и с другой стороны. Это приводит к снятию функции самозахвата и отключению реле, что коммутирует отключение силовой катушки P2, обеспечивающей питание электронасоса.
• Поменяв герконы SV 1 и SV 2 местами, датчик будет отключать насос при наполнении ёмкости до установленного уровня и включать при падении уровня жидкости.

Необходимые для датчика материалы

• 2 микросхемы 4093;
• 2 панельки для микросхем;
• 7 по 500 ом резисторы;
• 7 по 2,2 Мом резисторы;
• батарея 9 В;
• гнездо для батареи;
• плата для схемы 10 х 5 см;
• 8 латунных винтов для датчиков;
• двухсторонний скотч или шурупы для крепления коробки к стене;
• сетевой кабель. Длина кабеля зависит от расстояния от резервуара для воды до места, где будет расположен дисплей.

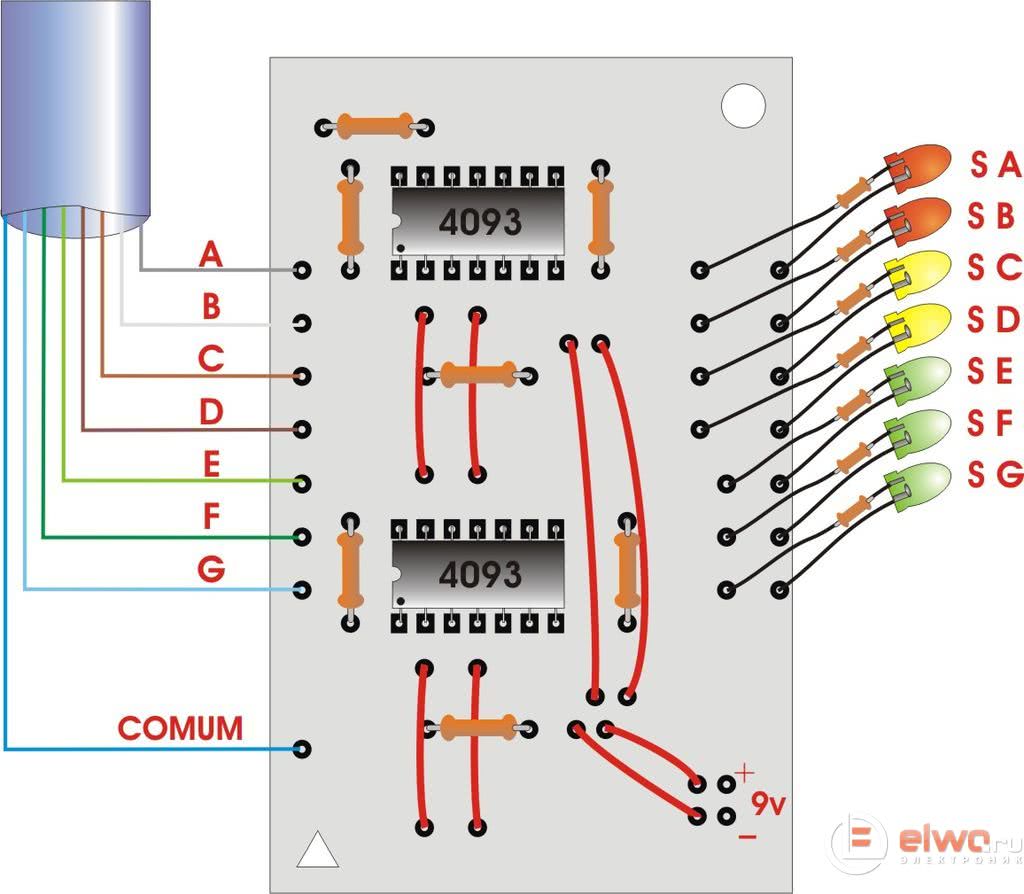

Итак, основа — это CI4093, что имеет четыре элемента. В этом проекте использовано две микросхемы. Тут мы имеем порты с одним входом на высоком уровне, а другие подключенные через резистор, обеспечивая высокий логический уровень. При помещении в эту логику нулевого входного сигнала, выход инвертора будет на высоком уровне и включает светодиод. Всего использовано семь из восьми элементов, из-за ограничений в кабельной сети.

Сбоку размещена линейка светодиодов разных цветов, указывающая на уровень воды. Красные индикаторы — воды совсем мало, жёлтые — бак наполовину пуст, зелёные — полный. Центральная большая кнопка используется для подключения насоса и накачки бака.

Схема работает только при нажатии на центральную кнопку. Остальное время она находится в дежурном режиме. Но даже при срабатывании цепи индикации, ток минимален и батарейки хватит на долго.

Выбор датчиков уровня

При выборе уровнемеров руководствуются следующими целями:

• Вид измеряемой жидкости. Ее характеристики, находим паспортную плотность измеряемого материала. К каким веществам относится вещество, опасно для человека или нет.
• Материал емкости, в которой будет производится измерение. От него зависит принцип действия уровнемера.
• Нужен ли вам с датчика аналоговый стандартный сигнал или предпочтительнее работа в качестве реле. Некоторые модели имеют встроенные схемы для обработки аналогового сигнала и преобразуют его в сигнал битовой логики.
• Необходимо знать пределы измеряемой величины, в очень длинных сосудах, с быстро меняющимся объемом, поплавковый конструктив работать будет не стабильно. В таком случае предпочтительнее радарный уровнемер.
• Современные уровнеметры оборудуют жидкокристаллическим экраном с отображением параметров в реальном времени и возможностью сохранения максимальных и минимальных значений. В параметрах датчика задается несколько уровней срабатывания, на каждый уровень свой дискретный выход. Задается плотность среды в настройках.
• Учитывают санитарные нормы для области применения. Например, в пищевой промышленности для измерения воды, напитков предъявляются высокие требования. Обязательно из нержавеющей стали.
• Необходимость сертификатов. Например, некоторые измерители ростехнадзор должен проверить и утвердить для использования на опасных объектах. Некоторым требуется разрешение санитарно-эпидемиологической службы в основном для воды и пищевых продуктов.
• Пригодность датчиков к применению во взрывоопасной среде. Применяются такие на нефтехимических производствах. Производитель гарантирует, что из-за таких систем во время всего срока службы не произойдет возгорание горючей среды, в которой она находится.
• Нужно учитывать возможность механических воздействий на систему, вибрации, электромагнитных волн, агрессивных сред.
• Наличие температурных перепадов системы, максимально возможные состояния.
• Насколько важна точность измерений уровня, один из важнейших параметров.

Примеры датчиков, их параметры и область применения

• Датчик емкостной ДЕ-1. Область применения: во взрывоопасных средах металлургической, химической промышленности, и др. Отслеживание величины уровня, а также значений температуры жидких сред и сыпучих материалов. Питание осуществляется 8 .. 30В постоянного тока. применяются в системах аварийной защиты.
• ЭСУ-1К сигнализатор уровня. Корпус сделан из фторопласта и стали. Размещают во взрывоопасных средах. Источник питания располагается вне опасной среды. питание 127…220В. Измерение жидких материалов таких как вода, спирт, нефть. Чувствительный элемент помещается в измеряемый материал, принцип действия емкостной. Материал блока питания из алюминиевого сплава.
• РУ-305 реле уровня. Отслеживание состояния уровня жидких веществ. Взрывобезопасное исполнение. Температура использования -50..+50С. Не используются в химически агрессивных средах. Строго работают в одном положении, наклон недопустим. Работает измерение путем перемещающегося поплавка с магнитом. Отрабатывает путем срабатывания герконов. Точность измерений до 5мм. питание 220В, ток 1А.
• Сигнализатор уровня СУ-100. Измерение уровня жидких и твердых веществ. Напряжение питания 24В. В составе имеется электромагнитное реле, чувствительный элемент помещается непосредственно в исследуемую жидкость. Измеряют предельное положение твердых веществ: песок, гравий, зерна.
• Rosemount 5600 радарный уровнемер. Бесконтактное измерение любого вида веществ. Важна правильность установки, от этого зависит точность измерений. Питание 24-240В. Прибор не терпит электромагнитных излучений. Взрывозащитный корпус. Имеет блок дисплея. Для уровнемера разработано собственное приложение, упрощающее настройку . Применяется для измерения температуры в емкости. Для правильного полноценного использования возможностей уровнемера требуется квалифицированная настройка прибора. Необходимо использовать параметры при настройке:
  • расстояние между опорной точкой и уровнем;
  • внутренний диаметр трубы;
  • длина подсоединения уровнемера.

Существует огромное количество разновидностей датчиков в продаже . Выбор необходимо остановить на наиболее экономически выгодном варианте для конкретного проекта.

https://youtube.com/watch?v=0Nnz307ml40

Выбрать и купить поплавковый клапан для емкости или бака

Используя современные решения и необходимое оборудование можно автоматизировать различные процессы дачной жизнедеятельности. Включение и выключение скважинного насоса для водоснабжения, энергосбережение, отопление – все это важные элементы загородной жизни.

Немаловажным фактором является и полив сада, а прогретая вода в резервуаре, это залог здоровья ваших растений. Для поддержания автоматического контроля уровня воды в баке понадобится поплавковый клапан для емкости а также несколько фитингов для его установки.

Рассмотрим различные виды этих устройств.

Прежде чем купить поплавковый клапан механического или электрического типа для бака подумайте о реализации ваших задач. Необходимо учесть с какой производительностью будет осуществляться забор воды из бака, а так же объём самой емкости для полива.

При этом ваш бак будет быстро наполнятся и прогреваться, а значит, время между циклами полива значительно сократится.

Такой клапан поплавковый для бака имеет влагозащищенный корпус и провод 3 или 6 метров. Его можно так же использовать для включения и выключения автоматики насоса по сухому ходу, установив поплавок в нижнюю точку уровня воды.

При этом вам не придется постоянно включать насос руками при срабатывании автоматики по сухому ходу. Такое решение весьма удобно, если вы редко бываете на участке, а вода в поселковом водопроводе бежит довольно медленно. Энергозависимость системы от постоянного источника питания, пожалуй, единственный минус.

Если таковое отсутствует необходимо рассмотреть поплавковый клапан 1” механического типа.

В баке по факту подвода трубы долива делается отверстие на 1” или 25 мм. В него вставляется сам клапан с обжимной гайкой и резиновой прокладкой. На выходе мы получим резьбовой патрубок для подключения трубы долива с помощью фитинга.

Делаем регулировку пластикового поплавка клапана на максимальную отметку уровня воды, ослабевая или зажимая гайку на подвижном рычаге поплавка.

Все, готово! Открываем магистральный вентиль для подачи воды в емкость, по мере ее наполнения поплавок займет верхнюю отрегулированную отметку уровня, а механизм клапана перекроет доступ воды в резервуар.

Таким образом, основной контроль уровня воды в резервуаре обеспечивает электрический поплавковый клапан для емкости, а вспомогательным является механический клапан поплавковый для бака. В случае сбоя работы электромагнитного клапана долива (засор мембраны, старость, нарушение герметичности и пр.

) механический клапан перекроет долив воды в бак по достижению ее максимальной отметки. Такой способ защитит емкость от перелива и возникновения непредвиденных последствий для ее владельца.

• Поплавковый клапан Aquatech механический 1″ для регулирования уровня наполнения для ёмкости.
• Поплавковый клапан Quickstop уровня наполнения для ёмкости.
• Поплавковый выключaтель уровня электрический (до 220 В) с 3-х жильным проводом для технической воды
• Оставить комментарийКлапан поплавковый для бака Farg металлический с латунным седлом 3/4″ – 1,1/4″ (без шара!)
• Оставить комментарийКлапан поплавковый для бака Farg металлический с седлом из нержавеющей стали AISI 430 3/4″ – 2″ (без шара)
• Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали 1/2″-1″ для горячей воды
• Оставить комментарийПоплавковый выключатель двухпозиционный с проводом 1- 5 метров для питьевой воды
• Оставить комментарийПоплавковый выключатель TAURUS с проводом 10-20 м для сточных бытовых и промышленных вод
• Оставить комментарийПредназначен для определения уровня заполнения ёмкости жидкостью.
• Электромагнитный соленойдный клапан для воды 24 V. Предназначен длядля перекрытия/открытия водяного потока.

Необходимые для датчика материалы

• 2 микросхемы 4093;
• 2 панельки для микросхем;
• 7 по 500 ом резисторы;
• 7 по 2,2 Мом резисторы;
• батарея 9 В;
• гнездо для батареи;
• плата для схемы 10 х 5 см;
• 8 латунных винтов для датчиков;
• двухсторонний скотч или шурупы для крепления коробки к стене;
• сетевой кабель. Длина кабеля зависит от расстояния от резервуара для воды до места, где будет расположен дисплей.

Итак, основа — это CI4093, что имеет четыре элемента. В этом проекте использовано две микросхемы. Тут мы имеем порты с одним входом на высоком уровне, а другие подключенные через резистор, обеспечивая высокий логический уровень. При помещении в эту логику нулевого входного сигнала, выход инвертора будет на высоком уровне и включает светодиод. Всего использовано семь из восьми элементов, из-за ограничений в кабельной сети.

Сбоку размещена линейка светодиодов разных цветов, указывающая на уровень воды. Красные индикаторы — воды совсем мало, жёлтые — бак наполовину пуст, зелёные — полный. Центральная большая кнопка используется для подключения насоса и накачки бака.

Схема работает только при нажатии на центральную кнопку. Остальное время она находится в дежурном режиме. Но даже при срабатывании цепи индикации, ток минимален и батарейки хватит на долго.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Схема управления водозабоным насосом

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание

Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

• По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
• Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
• По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Возможные недостатки емкостных датчиков для жидких веществ

Емкостные датчики для контроля уровня жидкостей имеют некоторые ограничения в работе:

• датчики чувствительны к образованию пены на поверхности жидкости,
• возможны ложные срабатывания при налипании контролируемого материала, при работе в условиях высокого шанса образования пыли или на улице в условиях осадков,
• датчики требовательны к экранированию деталей,
• емкостные датчики отличаются более высокой стоимостью по сравнению с другими видами датчиков уровня.

Для снижения негативного влияния перечисленных факторов перед началом работы необходимо провести регулировку чувствительности датчика встроенным потенциометром. При регулировке необходимо учитывать условия рабочей среды, тип контролируемого продукта, а также характеристики резервуара.

Выбираем датчик уровня воды в резервуаре и емкости

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Рис. 2. Поплавковый датчик для управления насосом

Конструкция состоит из поплавка с магнитом и двух герконов, установленных в контрольных точках. Кратко опишем принцип действия:

• Емкость опустошается до критического минимума (А на рис. 2), при этом поплавок опускается до уровня, где расположен геркон 2, он включает реле, подающее питание на насос, закачивающий воду из скважины.
• Вода доходит до максимальной отметки, поплавок поднимается до места расположения геркона 1, он срабатывает и реле отключается, соответственно, двигатель насоса прекращает работать.

Такой герконовый сигнализатор сделать самостоятельно довольно просто, а его настройка сводится к установке уровней включения-выключения.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

Ультразвуковой

Этот тип измерителей может использоваться как для жидкой, так и сухой среды, при этом у него может быть аналоговый или дискретный выход. То есть, датчик может ограничивать заполнение по достижению определенной точки или отслеживать его постоянно. Устройство включает в себя ультразвуковой излучатель, приемник и контроллер обработки сигнала. Принцип работы сигнализатора продемонстрирован на рисунке 3.

Рис. 3. Принцип работы ультразвукового датчика уровня

Работает система следующим образом:

• излучается ультразвуковой импульс;
• принимается отраженный сигнал;
• анализируется длительность затухания сигнала. Если бак полный, она будет короткой (А рис. 3), а по мере опустошения начнет увеличиваться (В рис. 3).

Ультразвуковой сигнализатор бесконтактный и беспроводной, поэтому он может использоваться даже в агрессивных и взрывоопасных средах. После первичной настройки, такой датчик не требует никакого специализированного обслуживания, а отсутствие подвижных частей существенно продлевает срок эксплуатации.

Электродный

Электродные (кондуктометрические) сигнализаторы позволяют контролировать один или несколько уровней электропроводящей среды (то есть, для измерения наполнения бака дистиллированной водой они не подходят). Пример использования устройства приведен на рисунке 4.

Рис. 5. Емкостной датчик уровня

Принцип работы сигнализатора такой же, как у конденсатора: проводится измерение емкости между пластинами чувствительного элемента. Когда она достигнет порогового значения, подается сигнал на контроллер. В некоторых случаях задействовано исполнение «сухой контакт», то есть уровнемер работает через стенку бака в изоляции от технологической среды.

Данные устройства могут функционировать в широком температурном диапазоне, на них не влияют электромагнитные поля, а срабатывание возможно на большом расстоянии. Такие характеристики существенно расширяют сферу применения вплоть до тяжелых условий эксплуатации.

Этот вид сигнализаторов можно действительно назвать универсальным, поскольку он может работать с любой технологической средой, включая агрессивную и взрывоопасную, причем, давление и температура не будут влиять на показания. Пример работы устройства приведен на рисунке ниже.

Измерение уровня радарным датчиком

Устройство излучает радиоволны в узком диапазоне (несколько гигагерц), приемник ловит отраженный сигнал и по времени его задержки определяет наполняемость емкости. На измеряющий датчик не влияет давление, температура или характер технологической среды. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах. Также необходимо отметить высокую точность приборов данного типа, их погрешность составляет не более одного миллиметра.

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле. К преимуществам герконов отнесем:

• надежность, которая в 100 раз больше, чем у обычных открытых контактов;
• быстродействие;
• срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.

Недостатки:

• малая коммутируемая мощность;
• малое число контактных групп в одном баллоне;
• хрупкость стеклянного баллона;
• чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.

Прин

Скетч для Ардуино

Скопируйте прилагаемый ниже скетч в Arduino IDE и найдите строку «int d = 18;» и измените «18» на глубину вашего резервуара в сантиметрах.

// Обратите внимание, что нумерация контактов arduino
// отличается от выводов микроконтроллера

int d = 18; // Введите глубину вашего резервуара в сантиметрах

int trig = 11; // Прикрепите триггер ультразвукового датчика к пину 11
int echo = 10; // Прикрепите эхо ультразвукового датчика к контакту 10
int pin1 = 2; // Высший уровень
int pin2 = 3;
int pin3 = 4;
int pin4 = 5;
int pin5 = 6;
int pin6 = 7; // Самый низкий уровень

void setup() {
pinMode (pin1, OUTPUT); // Установка контактов для управления вводом / выводом
pinMode (pin2, OUTPUT);
pinMode (pin3, OUTPUT);
pinMode (pin4, OUTPUT);
pinMode (pin5, OUTPUT);
pinMode (pin6, OUTPUT);
}

void loop()
{ digitalWrite(pin1, LOW); // Сброс светодиодов
digitalWrite(pin2, LOW);
digitalWrite(pin3, LOW);
digitalWrite(pin4, LOW);
digitalWrite(pin5, LOW);
digitalWrite(pin5, LOW);

// Установите переменные для продолжительности пинга,
// и расстояние в дюймах и сантиметрах:

long duration, in, cm; // ‘in’ — дюймы и ‘cm’ — сантиметры

// PING запускается HIGH-импульсом в 2 или более микросекундах.
// Дайте короткий LOW импульс заранее, чтобы обеспечить чистый HIGH-импульс:

pinMode(trig, OUTPUT);
digitalWrite(trig, LOW);
delayMicroseconds(2);
digitalWrite(trig, HIGH);
delayMicroseconds(5);
digitalWrite(trig, LOW);

// Этот же вывод используется для считывания сигнала от PING:
// HIGH-импульс, продолжительность которого — это время (в микросекундах)
// от отправки пинга до приема его эха от объекта

pinMode(echo, INPUT);
duration = pulseIn(echo, HIGH);

// Преобразовать время в расстояние

in = microsecondsToInches(duration);
cm = microsecondsToCentimeters(duration);

delay(100);
if (in

// Это дает расстояние, пройденное пингом, исходящим и возвратным,
// поэтому мы делимся на 2, чтобы получить расстояние от препятствия.

return microseconds / 74 / 2;
}

long microsecondsToCentimeters(long microseconds)
{
// Скорость звука составляет 340 м/с или 29 микросекунд на сантиметр.
// Пинг выходит и обратно, поэтому, чтобы найти расстояние от объекта,
// мы берем половину пройденного расстояния.

return microseconds / 29 / 2;
}

Загрузите код для индикатора уровня воды Arduino непосредственно на плату Arduino или в микроконтроллер ATMega328P.

Выбираем датчик уровня воды в резервуаре и емкости

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Обзор видов

Существует 2 разновидности клапанов.

1. Механические. Абсолютно бесхитростная конструкция, надежность и стабильность к агрессивным средам, продолжительный срок эксплуатации.
2. Электрические. Обеспечивают автоматизацию процессов (нет потребности в контроле человеком над рабочим процессом). Устройство обладает более сложной структурой, по сравнению с механическим клапаном.

Еще один положительный момент – клапаны такого вида не создают дополнительного шума в ходе работы.

Рассмотрим более подробно каждый из них в отдельности.

Механические

К регуляторам механического типа относятся самые разные устройства контроля уровня воды в баках. Посредством их проще всего производить контроль предельного и минимального уровня жидкости в емкости, если давление в магистральном водопроводе менее 5 бар, а напряжение отсутствует.

Принцип их работы заключается в том, что поплавок сопряжен с рычажком, при изменениях уровня жидкости поплавок двигает кверху либо книзу этот рычаг, а он, в ответ, оказывает воздействие на клапан, который и открывает (закрывает) подачу жидкости. Данные устройства можно видеть в роли сливного механизма бачка унитазов. Их довольно практично применять там, где требуется систематически доливать воду из централизованной водопроводной системы.

Механические устройства имеют ряд положительных качеств:

• несложность конструкции;
• малогабаритность;
• безопасность;
• автономность – не нуждаются в каких-либо источниках электрической энергии;
• надежность;
• невысокая стоимость;
• простота монтажа и регулировки.

Однако у этих клапанов имеется один серьезный минус – они способны держать под контролем лишь один (верхний) уровень, который находится в зависимости от места установки, и настроить его, если и возможно, то в довольно маленьких границах. В магазинах данный клапан может носить название «кран поплавковый для емкостей».

Электрические

Прежде чем приобретать подобное оснащение, необходимо принять в расчет некоторые моменты. Следует учитывать продуктивность, с которой будет совершаться забор жидкости из бака, и вместимость самого резервуара для воды.

Если продуктивность незначительная, а вода используется быстро, идеальным решением будет клапан электрического типа. Он монтируется на бак совместно с клапаном с электромагнитным приводом и фильтром для очистки воды от механических примесей. Это даст возможность быстро заполнять емкость и прогревать в ней воду, вследствие чего существенно сократится промежуток времени между поливами.

Данная модификация поплавкового клапана для баков имеет следующие свойства:

• поплавковый механизм предохранен от влажности непроницаемым кожухом;
• длина проводки представлена в 2 вариациях – 3 и 6 метров.

Данное изделие зачастую практикуют для пуска/отключения автоматики насоса при отсутствии воды при работе насоса и в трубопроводе водоснабжения. При этом сам поплавок должен быть смонтирован в нижней точке уровня жидкости.

Чтобы подстраховаться от перелива, необходимо организовать последовательный монтаж поплавковых клапанов 2-х видов. Уровень жидкости отслеживается электрическим устройством, а механический клапан служит в качестве дополнительного инструмента. Когда появляются неисправности в работе электрического клапана, приток жидкости в бак будет заблокирован механическим устройством. Цена поплавковых клапанов для емкостей небольшая, в то же время они делают процедуру заполнения баков автоматической и довольно комфортной.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Схема управления водозабоным насосом

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание

Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

• По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
• Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
• По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Сборка датчика уровня воды

1. На пластиковый хомут закрепите Герконы термоклеем, предварительно определив необходимое расстояние экспериментально. Соединение обработайте силиконом;
2. Готовый браслет оденьте на муфту. Длина держателя поплавка определяет ход срабатывания устройства;
3. Поплавок нужно нагреть феном и быстро положить на муфту, затем склеить и соединить заклепками. Хомут должен легко вращаться вокруг муфты с герконами;
4. Установите заглушки на поплавок и прикрепите его к профилю заклепками;
5. Также крепится неодимовый магнит, который должен находиться на расстоянии срабатывания Герконов;
6. Просверлите в муфте отверстие и установите стопор поплавка;
7. Собранную конструкцию оденьте на трубу и соедините штекер и светодиодный индикатор.

Прилагаю фотографий сборки:

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Варианты упоров на распашные ворота и их изготовление своими руками Как увеличить дальность wi-fi роутера Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
