Измельчитель травы садовый: рациональное решение для вашего участка

Разновидности измельчителей

Оборудование бывает автономное, электрическое, прицепное. У каждого есть плюсы и минусы.

  • Автономные агрегаты хороши тем, что не зависят от источника питания. Их можно взять в лес, пользоваться далеко от жилых помещений. Недостаток оборудования – сильный шум при работе и выбросы углекислого газа.
  • Электрические. Бесшумны, у них отсутствуют опасные выбросы. Более легкие по весу, потому что не нужно заливать топливо. Но они обладают меньшей мощностью, чем автономные.
  • Прицепные дробилки используют в лесных хозяйствах. Они установлены на поворотных площадках. Снабжены режущими дисками. У промышленного оборудования есть настройка коррекции размеров готового сырья.

Установки можно различить по конструкции, по виду обрабатываемого сырья, по размерам дробленого материала.

Сырье закладывают в бытовой агрегат рукой, поэтому при работе следует соблюдать технику безопасности во избежания травм.

По типу конструкции

По устройству механизма дробилки бывают:

  • Проходные. Их рабочим элементом является ротор. Он опускается в землю на установленную глубину и перерабатывает все, что попадает под ножи. Недостаток – маленькая ширина для работы, от 50 до 70 см.
  • Дисковые. Выполняют измельчение с помощью диска, на котором находятся зубцы с режущей поверхностью, движущиеся в разных направлениях.
  • Роторные. У них основным рабочим узлом считается бур с фрезой, который измельчает материал.

По виду сырья

Отходы древесины используют для производства бумаги, картона, более мелкая переработка идет на изготовление плит ОСП. Чтобы переработать стволы, бревна, толстые ветви, нужны промышленные шредеры.

Установки могут быть стандартными или универсальными. Измельчитель бревен размалывает сырье длиной до метра. Вторые – размельчают мелкие бруски, щепу, тонкие ветки.

По уровню дробления

Дробилки различают по назначению. Одни из них производят щепу, другие измельчители древесины превращают сырье в опилки и стружку. Крупные фрагменты получают переработкой отходов рубительными машинами, которые снабжены ротором или дисками.

Чтобы получить мелкую взвесь, как опилки или стружку, используют молотковые агрегаты. Материал измельчается под воздействием вращающихся молотков. Установленные сита регулируют размер готового сырья.

Три вида самодельных измельчителей

В домашних условиях шнековый и турбинно-фрезерный шредер сделать сложно, поэтому умельцы предпочитают собирать конструкции дискового типа, двухвальные шредеры, а также измельчители из дисковых пил.

Вариант № 1. Шредер двухвального типа

Среди самоделок это самый мощный аппарат, но и повозиться с ним придется изрядно. Два круглых вала центруют и размещают на коробчатой раме вертикально. На каждом из валов установлено несколько съемных ножей. Чем больше по периметру валов будет ножей, тем мельче щепу вы получите на выходе.

Двухвальный агрегат позволяет измельчать ветки диаметром до 8 см.

  1. Горловина;
  2. Несущая рама;
  3. Каркас режущего блока;
  4. Режущий вал;
  5. Передаточный вал;
  6. Передаточный ремень;
  7. Двигатель;
  8. Площадка.

Чертежи двухвального измельчителя на раме.

Двухвальный шредер — аппарат довольно мощный, он рассчитан на большие объемы и толстые ветки

Если вам нужно измельчать мелкий кустарник, то лучше обратить внимание на дисковую систему. Для тех, кого интересует мощность, внизу на видео в этой статье показано как сделать своими руками двухвальный шредер

https://youtube.com/watch?v=tQIYOR4fjSM

Вариант № 2. Шредер с режущим диском

Дисковый измельчитель — самый простой в изготовлении, здесь главное правильно сделать ножевой диск и не скупиться на качестве самих ножей.

Чертеж дискового шредера с ременным передаточным механизмом.

Если у вас двигатель мощностью от 3 кВт, то диск можно крепить непосредственно на вал двигателя. Для менее мощных аппаратов используется передаточный механизм.

С мощным двигателем режущий диск можно крепить прямо на вал.

Вариант № 3. Диски от циркулярки

Шредер из дисковых пил от циркулярки в изготовлении также довольно прост. Вам нужно заказать токарю вал, на который будут нанизываться диски, и приобрести набор самих дисков.

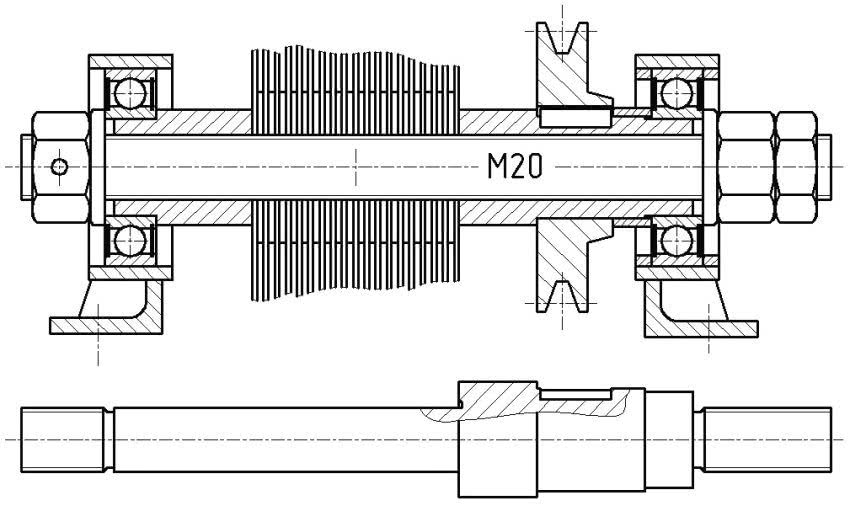

Чертеж режущего узла шредера из дисковых пил.

При сборке есть пара важных моментов. Во-первых, диски нанизываются на вал не вплотную, а через шайбы толщиной 7–10 мм. Во-вторых, зубья соседних дисков не должны находиться на одной линии, их нужно компоновать либо хаотично, либо по диагонали.

Зубья в дисковых резаках лучше компоновать по диагонали.

https://youtube.com/watch?v=BXm54FPpt_0

https://youtube.com/watch?v=QSP9nJH9DNg

https://youtube.com/watch?v=UN4ADMZp4Rk

https://youtube.com/watch?v=rQEtDPfvImk

Тонкости при выборе двигателя для шредера

Определенная мощность двигателя обеспечивает необходимую производительность измельчителя. Подбирая двигатель, следует руководствоваться некоторыми важными правилами:

Для мелких веток следует выбирать двигатель мощностью не менее 2 кВт. Чем выше показатель мощности, тем больше производительность и техническая возможность шредера.
Для измельчения мягких отходов в виде травы и листьев достаточно будет двигателя мощностью 1,5 кВт.
Мощность бензинового двигателя должна не быть меньше 6 л.с.
Не следует применять слишком мощные двигатели более 3,5 кВт. Они потребляют много электроэнергии, однако при этом не достигается максимальная производительность агрегата.
Число оборотов двигателя на производительность измельчителя большого влияния не оказывает. Здесь важной является частота оборота ножей, которая обеспечивается за счет клиноременной передачи.
Для надежного измельчения веток следует сообщить ножевому валу скорость не более 1500 об/мин. Это происходит за счет правильного подбора диаметров ведущего и ведомого шкивов.

При работе со шредером необходимо надевать индивидуальные средства защиты — очки и перчатки

Принцип работы древесного измельчителя

Агрегат превращает древесные отходы в щепу или гранулы одинаковые по размеру. Дроблением получают взвесь от 0,6 см до более крупных кусков. Измельчение дает гранулы размером меньше 0,5 см.

Выделяют несколько принципов, по которым происходит размельчение:

  • Сгибание и разламывание сырья.
  • Растирание.
  • Измельчение сильным ударом.
  • Фиксация сырья со сдвигом.
  • Сжатие с раздавливанием.
  • Расщепление и размалывание.

Процесс переработки заключается в захвате древесины валами с зубцами. Она переносится в камеру для измельчения. Через отводные рукава готовое сырье размещается по емкостям.

Почему лучше сделать измельчитель своими руками

Рациональным решением для утилизации веток является использование садового измельчителя. Это специальный инструмент, который выпускается современными производителями. Оборудование функционирует от различных типов приводных устройств, в качестве которых могут использоваться:

  • электромоторы;
  • двигатели внутреннего сгорания;
  • валы отбора мощности тракторной техники.

Существенным недостатком заводского оборудования является высокая его стоимость, что связано с использованием высококачественных материалов для производства. Далеко не каждый дачник может позволить себе приобретение подобного рода, тем более что его окупаемость займет не менее 5 лет. Все более актуальным становится вопрос о том, как самому сделать простой измельчитель веток.

Способ самостоятельного изготовления садового инструмента пользуется спросом по ряду следующих причин:

  1. Процедура изготовления не трудная, если есть опыт работы с такими инструментами, как болгарка, дрель и сварочный аппарат.
  2. Создается оборудование из подручных средств. Для этого понадобятся старые электродвигатели, фрезы, дробилки, фуганки и т.п.
  3. Изготовление инструмента с необходимыми техническими параметрами и производительностью. Его можно использовать для измельчения веток, травы, листьев и прочего садового мусора.
  4. Цена — это основная причина, почему дачники предпочитают изготовить измельчитель веток самостоятельно, чем покупать заводское оборудование, стоимость которого достаточно высокое (если говорить о качественных установках).

Преимущества самодельного измельчителя веток

Естественно нельзя не упомянуть о недостатках самостоятельного изготовления измельчителя. Основным минусом является безопасность, так как малейший просчет может превратиться серьезную травму или даже стоить жизни человеку. Именно поэтому браться за дело следует только при полной уверенности в том, что сможете сделать надежный измельчитель веток. Поможет в этом описание разных вариантов оборудования, представленное в материале, которое функционирует не хуже, чем заводские изделия.

Лучшие модели

Ниже представлен небольшой рейтинг, в который вошли шесть лучших дробилок для дерева. В нем есть как профессиональное оборудование, предназначенное для использования в ходе лесозаготовки и обработки кормов, так и устройства для дачного или приусадебного участка.

Atlas Copco PC1055J

Это дробилка профессионального уровня для работы на лесозаготовках. Представляет собой самоходную гусеничную машину весом полторы тонны, оснащенную дизельным двигателем САТ мощностью 250 лошадиных сил.

Механизм дробления – щековой с гидравлической регулировкой силы сдавливания обрабатываемого материала. Входное отверстие – прямоугольники, одна сторона которого равна 100 сантиметров, а вторая – 50 сантиметров. Это позволяет использовать агрегат для измельчения стволов молодых деревьев, кустарника, заранее подготовленных крупных стволов.

ДМ-Т

ДМ-Т – недорогая стационарная дробилка для дерева отечественного производства. Перемещение не предусмотрено: агрегат закрепляют на полу с помощью винтов или болтов.

Весит ДМ-Т полтонны, длина агрегата составляет 1,4 метра, ширина – 0,7 метра. Механизм работы – молотковый.

SKORPION 120 R

SKORPION 120 R – универсальная мобильная дробилка. Ее можно транспортировать в виде прицепа на грузовом автомобиле или в виде насадки на тракторе (для этого колеса заменяют специальной стойкой).

SKORPION 120 R работает от бензинового двигателя Lambardini мощностью 28,5 лошадиных сил. Система измельчения – ножевая. Всего конструкция включает в себя четыре ножа: два основных и два дополнительных (они измельчают то, с чем не справились основные).

Измельчать можно кустарник, некрупные стволы деревьев, заранее подготовленный материал из древесины.

РМ-520

Отечественная стационарная дробилка для дерева. В отличие от описанной выше ДМ-Т, РМ-520 оснащена бензиновым двигателем от китайской компании Lifan, а также специальный раструб для отвода измельченной древесины.

Система измельчения – шнековая. При этом валы-шнеки РМ-250 оснащены специальными зубцами, позволяющие измельчить перерабатываемый материал до состояния, близкого к опилкам.

Несмотря на то, что РМ-250 является стационарным устройством, ее можно без труда перевозить в кузове грузового автомобиля. Это делает устройство очень удобным при очистке от поросли кустарника линий электропередач, железнодорожных насыпей, обочин автомобильных трасс.

В длину дробилка – полтора метра, а в ширину – 0,7 метра. Масса агрегата составляет 350 килограммов.

STIGA BIO SILENT 2500

STIGA BIO SILENT 2500 – это бытовая дробилка для дерева. В силу своих габаритов она отлично подойдет для дачи или приусадебного хозяйства. В профессиональных целях ее использовать нельзя. Это обусловлено тем, что устройство позволяет перерабатывать только ветки диаметром до 40 мм.

Работает STIGA BIO SILENT 2500 от бытовой электросети напряжением 220/230 В. Мощность электродвигателя устройства составляет 2 500 Ватт. Вес – 27,5 килограммов. Это упрощает транспортировку устройства. В комплекте идет специальная емкость для переработанной древесины объемом 60 литров. Система переработки ветвей – шнековая.

КАЛИБР ЭСИ-2400Н

КАЛИБР ЭСИ-2400Н – ультракомпактная садовая дробилка для дерева отечественного производства. Она работает от электрической сети напряжением 220/230 В. Система измельчения – ножевая. Благодаря своему малому весу и небольшим габаритам КАЛИБР ЭСИ-2400Н можно без проблем транспортировать в автомобиле и хранить на балконе городской квартиры.

Мощность двигателя КАЛИБР ЭСИ-2400Н – 2 400 Ватт. Максимальный диаметр перерабатываемых веток составляет 40 мм. Емкость для отходов отсутствует. Для перевозки в пределах приусадебного участка устройство имеет два колеса. Также имеется металлический упор, который используют во время работы.

Технические характеристики механизма

Особенностью рыночной экономики является широкий ассортимент предложений такого оборудования зарубежными и отечественными производителями, поэтому покупатель должен знать основные технические характеристики механизма, на которые он должен обратить внимание при покупке:

  • Мощность установки. Именно она основа производительности.

  • Назначение агрегата. Одни необходимы для измельчения веток, травы, другие для дробления бревен, деревьев.
  • Вид топлива. Одни работают только на электричестве, другие как на электричестве, так и на бензине или дизельном топливе.
  • Мобильность установки. От этого зависят габариты дробилки, вес, быстрота работы.
  • Функциональные возможности. Универсальные приспособления используются, как правило, в быту и имеют несложную конструкцию, в таких механизмах, как правило, один режим измельчения, в профессиональных уровень дробления можно регулировать.

Если останавливаться на производителях такого промышленного оборудования, как дробилки одно из лидирующих мест занимают:

  • немецкие фирмы «Pallman», «Hombak», «Maier»;
  • китайская «Kefid»;
  • российские фирмы «РубМастер» и «БиоСфера».

Измельчитель щепы

Самый простой вид измельчителя — щеподробилка. Ее легко изготовить, имея следующие инструменты и материалы:

  • Болгарка,
  • Слесарный набор,
  • Сварочный аппарат,
  • Двигатель с рабочей мощностью не менее 4 кВт,
  • Набор дисковых пил,
  • Металлические шпильки и пара подшипников,
  • Пара шкивов, шайбы,
  • Металлический профиль прямоугольной формы,
  • Лист металла.

Процесс изготовления

Чтобы дробилка была производительной, нужно как минимум 15 дисковых пил. От числа дисков будет зависеть не только мощность, но и ширина рамы. Количество шпилек должно быть больше, чем дисков, на две штуки.

Первый этап работ заключается в сварке рамы. Дисковые пилы надеваются на шпильки, которые чередуются с шайбами. Это позволит зубцам дисков не цеплять друг друга. Желательно, чтобы диски не образовывали прямой ряд — это приведет к забиванию щепой. На последние шайбы с каждой стороны крепятся гайки, на которые устанавливают подшипники.

К поперечным перекладинам внутри рамы приваривают крепления для подшипников. Когда шпилька собрана, ее устанавливают на раму, и закрывают защитным кожухом из металлического листа. После этого к кожуху на болтах крепят приемный бункер. Обычно его делают расширяющимся кверху и длинным.

Завершающий этап: на длинном конце вала устанавливают шкив. Двигатель также крепится к раме, а для обеспечения передачи движения на шкив используется приводная цепь или же специальный ремень.

https://youtube.com/watch?v=57ngRpnNOeo

Из чего еще можно изготовить измельчитель

При изготовлении веткоизмельчителя своими руками могут пригодиться любые бытовые приборы. При окончании срока службы многих домашних устройств их можно использовать повторно, после некоторой доработки. Основным необходимым элементом является двигатель, стоит только его доработать и механизм приобретает вторую жизнь в новом полезном устройстве.

Веткоруб из мотоблока

https://youtube.com/watch?v=BQ5tP4XglqY

Для придания второй жизни, отработавшей свой срок конструкции мотоблока, необходимо подготовить следующие материалы:

  • непосредственно мотоблок
  • ножи
  • вал
  • набор подшипников
  • швеллер
  • набор ключей
  • болгарка для отрезных и зачистных работ
  • листовой металл
  • дрель и сарочник
  • молоток и электрорубанок

При сборке следует провести следующие манипуляции:

  • Формируется станина из отрезка швеллера.
  • На станину устанавливают вал от старого электрорубанка.
  • На вал крепится нож и шкив для передачи крутящего момента от двигателя.
  • Крутящий момент от мотоблока на шкив передают при помощи ремня.
  • Из листового металла при помощи сварки формируется приемник для веток.
  • Вся сборка устанавливается подготовленный мотоблок и тщательно закрепляется.
  • Запускаем механизм, подаем ветки в измельчитель, щепки осыпаются вниз куда можно подставить емкость.

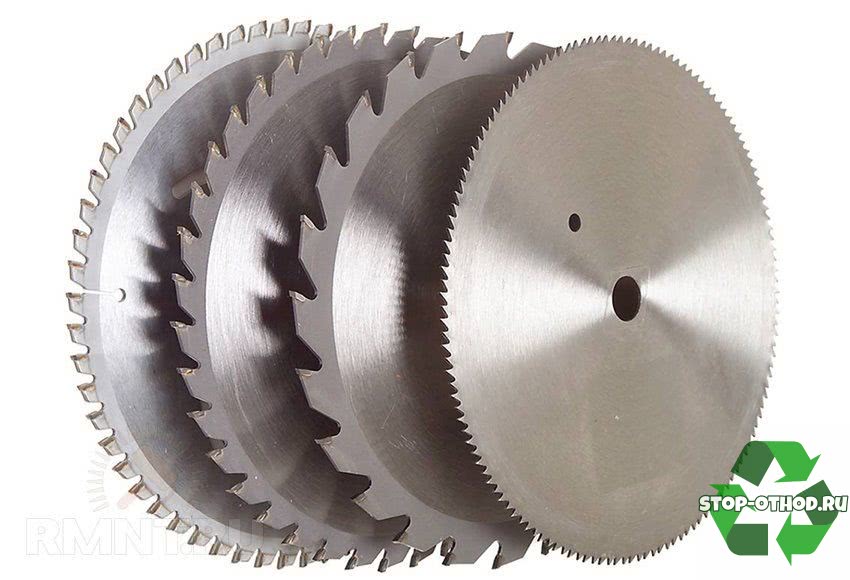

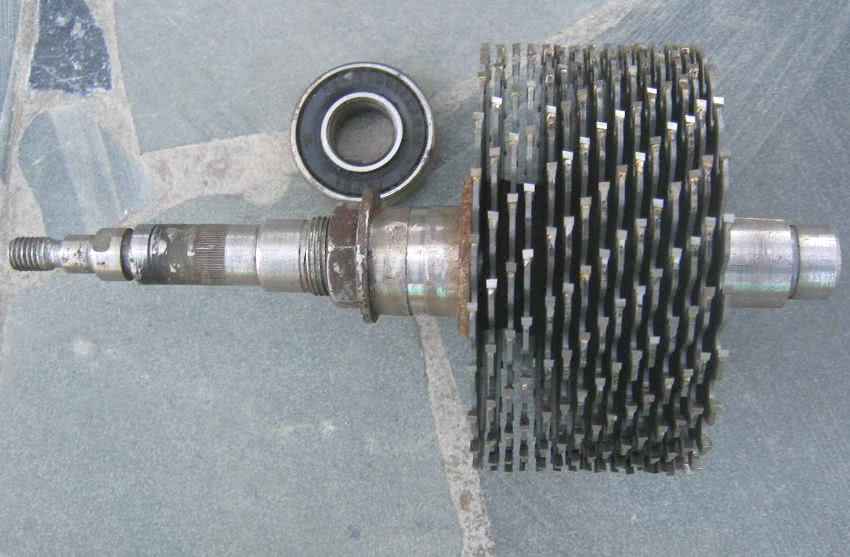

Диски пилы

Сами диски для ножей представляют собой режущие лезвия с множеством зубьев, на которые напаиваются специальные твердосплавные вставки, благодаря им инструмент приобретает повышенные характеристики. Непосредственно ножи устанавливают на заранее изготовленный вал длиной до 80 мм, на котором с двух сторон нарезается резьба для закрепления инструмента.

Между дисками на вал помещают шайбы для разделения, так как зубья пил имеют небольшое отклонение от плоскости для увеличения режущих свойств. Из-за расхождения зубьев расположение дисков вплотную становится невозможным, поэтому необходимым элементом в конструкции становится шайба диаметром 20 мм.

Конструкция рамы

Электродвигатель устанавливается на станину, изготовленную из уголков своими руками при помощи сварки, к ней присоединяется рама непосредственно под вал с режущими дисками. В необходимых элементах проделывают отверстия для подшипников, в них вставляют вал и закрепляют.

Запуск в работу

Загрузочный конвейер изготавливается из оцинкованной стали. Заранее нарезанные листы скрепляются при помощи заклепок в усеченную кверху пирамиду и крепится к раме, на которой установлены пильные диски. На валы двигателя и режущего инструменты крепят шкивы, затем на них надевают ремни с их помощью будет передаваться движение от электродвигателя на пилы.

Подаем питание на привод, ветки и мусор загружаем в приемник комплект дисков перемалывает материал в щепу, которая осыпается вниз.

Технические характеристики механизма

Особенностью рыночной экономики является широкий ассортимент предложений такого оборудования зарубежными и отечественными производителями, поэтому покупатель должен знать основные технические характеристики механизма, на которые он должен обратить внимание при покупке:

  • Мощность установки. Именно она основа производительности.

  • Назначение агрегата. Одни необходимы для измельчения веток, травы, другие для дробления бревен, деревьев.
  • Вид топлива. Одни работают только на электричестве, другие как на электричестве, так и на бензине или дизельном топливе.
  • Мобильность установки. От этого зависят габариты дробилки, вес, быстрота работы.
  • Функциональные возможности. Универсальные приспособления используются, как правило, в быту и имеют несложную конструкцию, в таких механизмах, как правило, один режим измельчения, в профессиональных уровень дробления можно регулировать.

Если останавливаться на производителях такого промышленного оборудования, как дробилки одно из лидирующих мест занимают:

  • немецкие фирмы «Pallman», «Hombak», «Maier»;
  • китайская «Kefid»;
  • российские фирмы «РубМастер» и «БиоСфера».

Виды измельчителей для древесины

Измельчитель древесных отходов позволяет быстро переработать любые ветки и крупную древесную щепу в опилки. Их можно использовать не только для производства топливных брикетов, но и как один из основных компонентов компостной кучи, для утепления грядок или кустов садовых растений на зиму.

В зависимости от режущей системы, измельчители веток условно подразделяются на три вида:

  • С дисковыми ножами,
  • С фрезерной ножевой системой,
  • С ножами роторного типа.
  • Измельчитель древесины первого типа имеем диск с двумя и более острыми стальными ножами.

Форма диска может быть плоской или конусообразной. Измельчитель для дерева роторного типа имеет цельнолитую шестеренку, работающую как фрезер. Он отличается большей мощностью и способен справиться с диаметром веток до пяти сантиметров. Фрезерная дробилка для дерева измельчитель сначала дробит крупные деревянные части, а зачет измельчает их молотками до состояния опилок.

Покупные измельчители или же измельчители для древесины своими руками изготовленные в домашних условиях имеют ограничения по мощности.

Они не предназначены для переработки древесных отходов, превышающих 5 см в диаметре

При обработке древесины стоит также обратить внимание и на породу дерева, и на ее твердость, влажность и даже возраст

Дробилка для древесины стоит довольно дорого, но ее можно сделать самостоятельно, если есть опыт работы со сварочным аппаратом. Чертежи измельчителя, как и схемы, можно найти в интернете на многочисленных форумах и сайтах, а можно создать самостоятельно, с указанием всех размеров, узлов крепления и швов.

Все модели представляют собой несложную конструкцию, состоящую из:

  • Двигателя,
  • Вала,
  • Ножей,
  • Рамы,
  • Рабочей камеры.

Что делать с щепой

После измельчения древесины, травы и листьев, возникает закономерный вопрос: куда девать полученную щепу и рубленую зелень? Не следует думать, что у вас в саду появилось несколько новых куч мусора. На самом деле вы стали обладателем ценнейшего сырья.

Вот только некоторые возможности использования щепы и молотой травы:

  • в качестве мульчи;
  • щепу, как наполнитель при производстве арболита;
  • древесиной можно топить, как вариант делать топливные брикеты;
  • в пищевой промышленности (щепа таких деревьев как вишня, груши, слива используется в коптильнях, при изготовлении алкогольных настоек);
  • в декоративных целях (различные поделки);
  • из щепы делают плита типа OSB или ДСП;
  • траву, как и опилки, можно использовать для заготовки компоста;
  • из рубленой зелени делают питательные настои для подкормки растений;
  • молотую зелень применяют для кормления домашней птицы.

Это только некоторые, но далеко не все возможности применения щепы и зелени.

Сделать самостоятельно садовый шредер достаточно несложно. Для этого нужен небольшой набор инструментов и материалов, а также некоторые навыки работы с металлом и электроприборами. Самым трудным является, пожалуй, изготовление ножей.

Правильно выточить режущие элементы из твёрдой и прочной стали (рессоры) непросто, лучше обратиться за помощью к токарю. В остальном процесс сборки не должен вызвать каких-то особых сложностей.

Инструкция по сборке двухвалкового шредера

Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.

Чертеж для сборки валов двухвалкового измельчителя

Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.

Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.

Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.

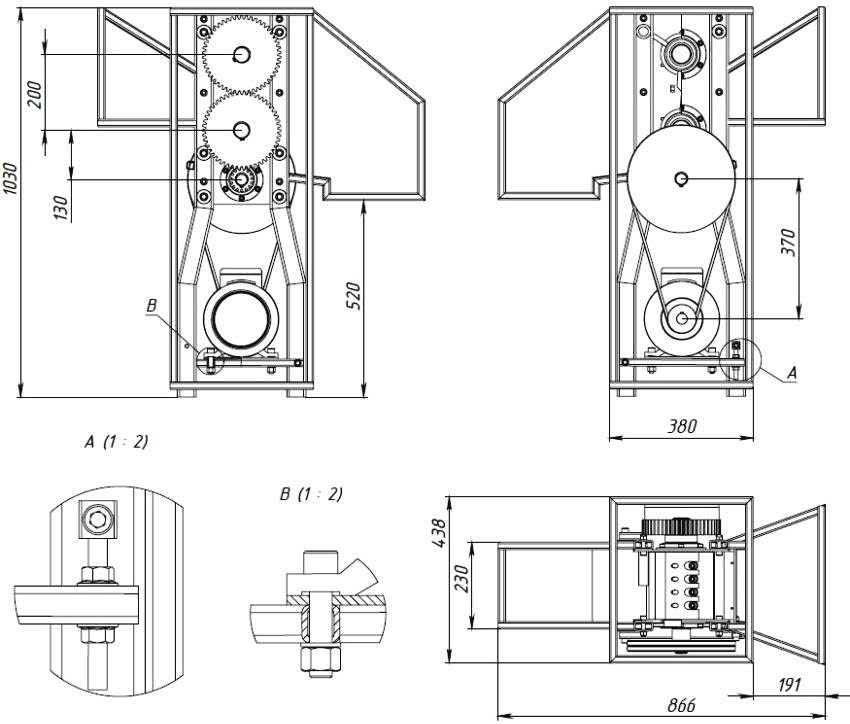

Чертеж расположения валов на раме двухвалкового шредера

Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.

Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.

Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

Двухвалковый измельчитель, сделанный своими руками

Прибыльность бизнеса

Быстрая окупаемость – один из важнейших плюсов данного предприятия. Она возможно благодаря хорошему соотношению вложения/прибыль. Прибыль, в частности, зависит от следующих факторов:

  • Близость помещения к источникам сырья;
  • Качество оборудования;
  • Наличие персонала.

В среднем, при стартовых вложениях в 800 000 рублей, прибыль будет составлять около 100 000 р. В месяц. Следовательно, предприятие способно окупиться уже через 8 месяцев работы. На самом деле, это идеальный вариант, поэтому следует рассчитывать примерно на год. Доходность от производства декоративной щепы выше – до 150 000 р., но при этом для неё требуется оборудование более высокого качества и дополнительное сырьё, следовательно, повысятся расходы на старте.

Цифры приведены примерные – в зависимости от региона и метода ведения бизнеса они могут существенно отличаться.

https://youtube.com/watch?v=H5yDP4z5fV8

https://youtube.com/watch?v=gfdm_-eXWco

https://youtube.com/watch?v=L6ZPme1yF5o

https://youtube.com/watch?v=zrs5O0EFvOo

Самодельный электрический измельчитель

https://youtube.com/watch?v=W2rx_LgQXv8

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

  • электродвигатель номинальной мощностью до 4 кВт
  • пару стальных пластин толщиной до 10 мм
  • две шестерни из высокопрочной стали
  • пару шкивов
  • валы, закаленные и обработанные
  • подшипники для надежного крепления валов
  • непосредственно режущие лезвия из стали
  • металлический корпус
  • стальная труба необходимого диаметра
  • набор гаечных ключей
  • аппарат для сварки
  • мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

https://youtube.com/watch?v=IknDdAtn2fM

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

  • Из стиральной машины старого типа удаляется активатор.
  • Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
  • Размер рабочего инструмента делают немного меньше диаметра барабана.
  • В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
  • К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

  • Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
  • С боку пропускаем ось устройства.
  • Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

https://youtube.com/watch?v=DOYfMmgdn4k

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

  • емкость из пластика или металла объемом до 50 л
  • несколько труб из металла диаметром до 20 мм
  • стальную сеть площадью около 1 кв.м с мелкой ячейкой
  • обрезок деревянной доски, либо фанеры
  • необходимо приобрести металлические хомуты для креплений
  • деревянные бруски и саморезы для их стяжки
  • непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

  • шуруповерт
  • наковальня
  • дрель
  • электролобзик
  • слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

  • Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
  • На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
  • Емкость располагают на небольшой высоте при помощи конструкции из труб.
  • Двигатель триммера крепят на доске.
  • Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
  • На торце штанги ставят режущий инструмент.
  • Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

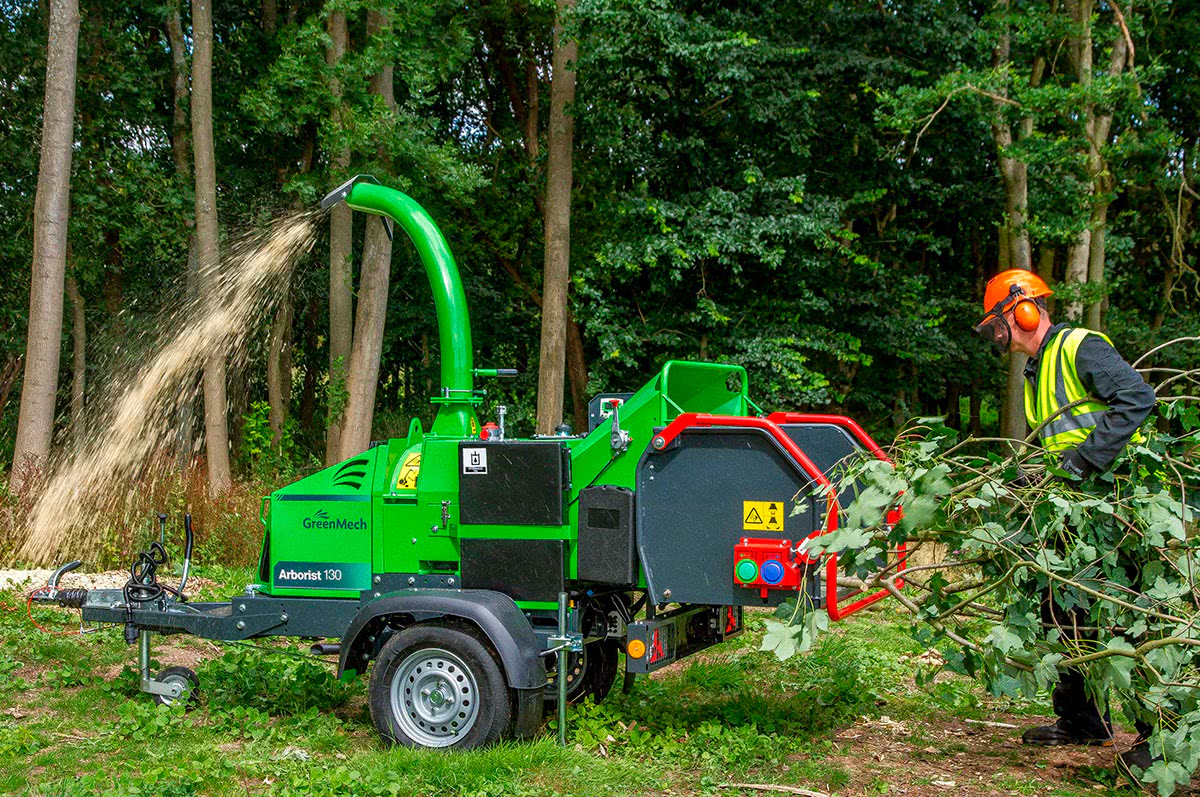

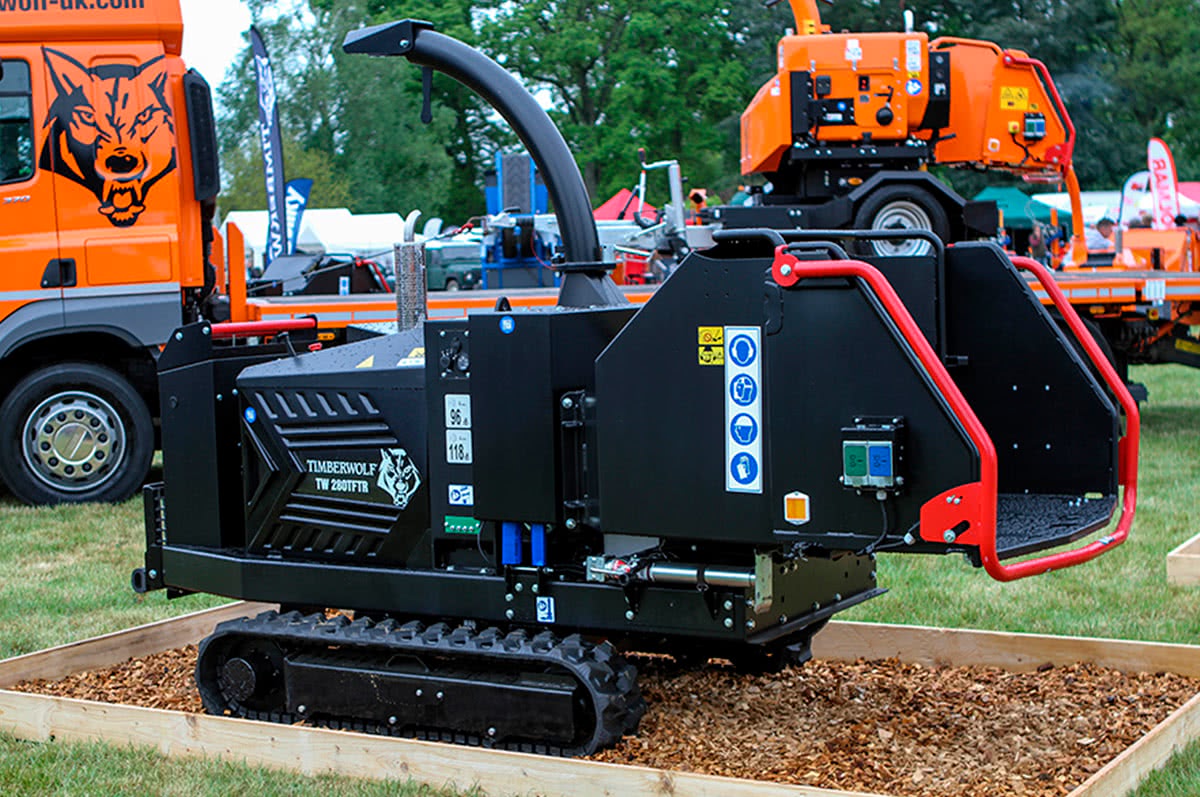

Принцип работы древесного измельчителя

Агрегат превращает древесные отходы в щепу или гранулы одинаковые по размеру. Дроблением получают взвесь от 0,6 см до более крупных кусков. Измельчение дает гранулы размером меньше 0,5 см.

Выделяют несколько принципов, по которым происходит размельчение:

  • Сгибание и разламывание сырья.
  • Растирание.
  • Измельчение сильным ударом.
  • Фиксация сырья со сдвигом.
  • Сжатие с раздавливанием.
  • Расщепление и размалывание.

Процесс переработки заключается в захвате древесины валами с зубцами. Она переносится в камеру для измельчения. Через отводные рукава готовое сырье размещается по емкостям.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Похожие записи:

Как вырастить абрикос из косточки Радиоэлектроника для чайников (гордон мак-комб, эрл бойсен) [2015, радиоэлектроника, радиотехника, связь, pdf, отсканированные страницы] Как проводится восстановление аккумулятора бесперебойника Как сделать вездеход из мотоблока своими руками в домашних условиях Режим проветривания металлопластиковых окон: возможные проблемы и их решение Как закрутить свечу зажигания если сорвана резьба
