Устройство сливного бачка: механизмы и регулировка

Содержание

Возможности по регулировке и ремонту

В процессе эксплуатации унитаза время от времени возникают различные мелкие проблемы. Не следует сразу же бежать в магазин и покупать новую начинку в бачок, поскольку некоторые проблемы можно решить за полчаса не больше. При этом не обязательно приглашать специалиста и платить ему деньги, а достаточно попробовать сделать это своими руками.

Быстрый и 100%-й способ устранения протекания бачка унитаза

Watch this video on YouTube

Как отрегулировать уровень воды в бачке

В устройствах с нижним подводом воды всегда после установки унитаза лучше отрегулировать уровень воды, поскольку все они отрегулированы на заводе на максимальный уровень, что может оказаться избыточным и неэкономным. Чтобы отрегулировать уровень в сливном бачке, достаточно:

  • Слить воду из бачка, а также перекрыть подачу воды.
  • Открутить кнопку.
  • Снять крышку.
  • Отрегулировать высоту поплавка с помощью специального винта, расположенного в верхней части поплавкового механизма.
  • Закрыть бачок крышкой и установить кнопку.

Бывают случаи, когда после установки унитаза из бачка постоянно стекает вода. Это свидетельствует о том, что уровень воды в бачке достаточно высокий и вода стекает по системе перелива. В таком случае необходимо уменьшить уровень воды, опустив поплавок по вышеописанной технологии.

Настройка Арматуры в смывной бачок

Watch this video on YouTube

Если поплавковый механизм состоит из изогнутого рычага, то регулировка уровня воды осуществляется изгибом этого рычага, что еще проще

Важно понимать, что чем ниже поплавок в бачке, тем меньше у него наберется воды

Изгибая рычаг поплавка меняем уровень воды

Протечки бачка унитаза

Возможны протечки воды в унитазе и в том случае, если уровень воды нормальный, но тогда придется искать другие причины. Вода может подтекать, если:

  • Заилилась уплотнительная резинка спускного клапана, поэтому ее придется очистить. Для этого придется:
    • Отключить подачу воды и спустить воду из бачка.
    • Демонтировать механизм спуска воды.
    • Снять спускной клапан и внимательно осмотреть прокладку. Если необходимо, то ее очищают или шлифуют мелкой наждачной шкуркой.
    • Установить механизм обратно в сливной бачок, включить воду и испытать устройство. Если это не помогло, то придется заменить прокладку.

Как устранить протечку воды из бачка унитаза, КАК РЕАЛЬНО ЭКОНОМИТЬ ВОДУ СУПЕР!

Watch this video on YouTube

Спускной механизм сносился в процессе эксплуатации. Проверить это легко, достаточно рукой надавить на механизм. Если вода течь перестала, значит так оно и есть. В таком случае можно утяжелить стакан, добавив немного груза на нижнюю часть стакана.Добавление утяжелителя

В любом случае, придется разобрать механизм, а затем его собрать и проверить. Если эти маленькие хитрости не помогают, то лучше купить новый сливной механизм и заменить им старый. На самом деле это самый лучший вариант.

Течь в сливном отверстии унитаза

Watch this video on YouTube

В бачок не набирается вода

Существует и такая проблема, что в бачок не набирается вода вообще или набирается, но достаточно медленно. Если давление воды нормальное, то причина очевидная – засорился фильтр, трубка или клапан. Выход из этого положения достаточно простой и сводится к тому, чтобы прочистить фильтр, трубку или впускной клапан. Для этого придется полностью снять механизм подачи воды, а затем собрать все, как было.

Как правильно это сделать, можно увидеть на видео.

Что делать если в бачок не набирается вода

Watch this video on YouTube

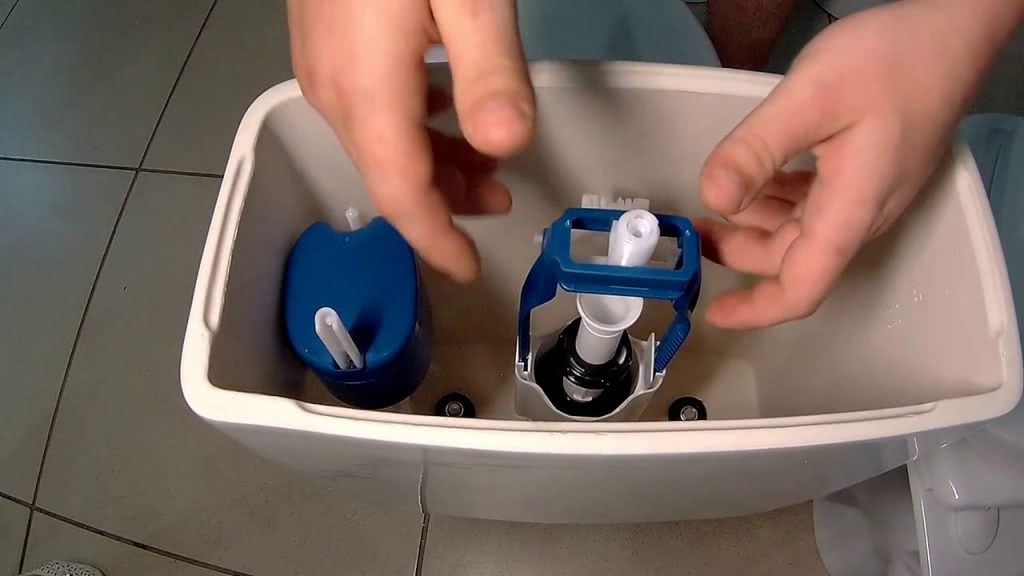

Устройство сливного бачка с одной кнопкой: можно ли отрегулировать уровень воды

Представить работу сливной системы унитаза с бачком такого типа несложно. При помощи поплавка регулируется открытие клапана, по которому вода поступает в резервуар. Её объём контролируется устройством, которое регулирует поступление воды и перекрывает подачу, когда поплавок всплывает до определённого уровня. В центральной части бачка располагается сифон, закреплённый к выводящей системе слива. При нажатии кнопки, резиновая груша, препятствующая сливу, поднимается, и жидкость уходит в канализацию, смывая нечистоты.

Фото 1. Сливная система унитаза с бачком, оснащенным только одной кнопкой для смыва.

Принцип устройства чешских, немецких и российских унитазов идентичен. Различия в конструкции арматуры крайне незначительны. Устройство слива приводят в действие те же элементы, поэтому для регулировки смывания используются универсальные рекомендации.

Как настроить смывной бак, чтобы не бежал: регулировка слива чешской арматуры

К сожалению, элементы сливной системы иногда протекают, что довольно неприятно. Помимо возможного шума и появления конденсата, бесполезный расход воды также отразится на показаниях счётчика.

В зависимости от того, что именно служит причиной протекания воды, следует принимать соответствующие меры.

Если после наполнения резервуара наблюдается протекание через перелив, это происходит из-за того, что клапан не перекрывает поступление жидкости в нужный момент.

На переливной трубе бачка располагается отметка нормального уровня воды для конкретной модели. Когда вода превышает эту отметку, качество смыва сильно ухудшается. Для регулировки сначала нужно немного поднять «стакан» на впускном клапане и ослабить его крепления, которые располагаются под поплавком. Когда будет выставлен приемлемый уровень жидкости для бачка, рекомендуется сразу же его наполнить

При регулировке элементов арматуры важно оставлять между ними некоторое расстояние, чтобы избежать соприкосновения

Важно! При установке нужно учитывать, что между кнопочным регулятором и крышкой должно оставаться расстояние от 3 до 7 мм. Это существенно повышает надёжность крепления крышки

Вода, которая течет постоянно, даже когда резервуар не полностью набрался — также довольно распространённая проблема, ухудшающая качества смыва унитаза. Жидкость не справляется с отводом нечистот, в результате оборудование не выполняет нужную функцию. Регулировка здесь бесполезна, ведь проблема кроется в недостаточном напоре. Причина — попадание посторонних предметов в выпуск бачка или слив. Это случается, если унитаз стоит без крышки.

Постоянный приток воды

Существует две причины этого явления. Одна из них кроется в перекосе поплавка. Для того чтобы починить устройство, следует:

  1. Открутить кольцо для фиксации у пусковой кнопки и демонтировать крышку.
  2. Внимательно осмотреть поплавок. В случае нахождения детали под водой необходимо ее приподнять. Как правило, он цепляется за рычаг клапана для слива.
  3. Проверьте, правильно ли работает механизм. С этой целью следует спустить воду и проверить, насколько поплавок поднимается. При достижении требуемого уровня клапан перекрывает поступление воды.

С течением времени мембрана уплотнительного кольца утрачивает эластичность. Поэтому советуется ее заменить. Подбирайте такую же модель.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения.  Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды.  К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Что делать, если залипает кнопка бачка унитаза

Большинство современных унитазов оснащены сливными механизмами кнопочного типа. Они удобны в использовании и достаточно практичны.

Однако в процессе интенсивной эксплуатации любой механизм может выйти из строя и начать работать некорректно.

Как правило, это выражается в виде постоянных подтеканий (затвор перестает держать воду в бачке) и заклинивания/залипания кнопки смыва. Причин возникновения подобных неприятностей может быть две.

  1. Во-первых, некоторые элементы сливного механизма изнашиваются и приходят в негодность.
  2. Во-вторых, в процессе эксплуатации унитаза настройки арматуры смывного бачка могут сбиваться, из-за чего весь механизм начинает работать с перебоями.

Если после нажатия кнопки бачка унитаза сливной клапан не всегда встает на свое место, это вовсе не означает, что придется вызывать сантехника или покупать новый комплект арматуры.

О том, как самостоятельно отремонтировать систему слива унитаза, подробно расскажем в данном обзоре.

Для начала в двух словах расскажем об устройстве «начинки» сливного бачка любого современного унитаза — так называемой арматуры.


Устройство современной системы сливного бачка унитаза

  1. Сама система заполнения резервуара может быть с нижней или боковой подачей (наиболее распространенный вариант), однако в любом случае механизм работает по принципу поплавкового клапана: когда вода в бачке поднимается до заданного уровня, поплавок перекрывает клапан, и подача воды прекращается.
  2. При нажатии на кнопку поднимается спускной клапан, открывая сливное отверстие.
  3. Если по какой-то причине поплавок заклинит, предотвратить потоп поможет система перелива — лишняя вода по трубке будет стекать в унитаз.

Инструкция — как починить залипшую кнопку унитаза

Для устранения причины неисправности необходимо:

  1. Снять крышку бачка . В большинстве случаев она не имеет дополнительных креплений и удерживается непосредственно пластмассовым корпусом кнопки смыва, который необходимо выкрутить (против часовой стрелки). Чтобы открутить кнопку сливного бачка унитаза специальный ключ не нужен — это делается от руки.
  2. Провести осмотр. Получив доступ к «начинке» бачка, следует внимательно осмотреть привод сливного механизма на предмет наличия повреждений и перекосов . Нередко проблема с залипанием кнопки возникает из-за случайного смещения нажимающего штока. Спровоцировать сдвиг механизма регулировки может и чрезмерное усилие при нажатии на кнопку.
  3. Отрегулировать механизм слива . Если кнопка бачка провалилась, возможно, требуется регулировка высоты сливного устройства (смывного клапана). Во многих современных моделях унитазов с кнопочным управлением используется система двухуровневого сброса воды — в этом случае необходимо настроить малый и полный слив. Для этого нужно переместить фиксатор на штоке на несколько положений вверх или вниз (это определяется логически в зависимости от конкретной модели арматуры).
  4. Нередко причиной поломки слива становится ржавчина и прочие механические взвеси, которые откладываются со временем на рабочих деталях арматуры, затрудняя ее нормальное функционирование. В данном случае проблема устраняется банальной очисткой рабочих узлов от этих отложений .


Вынимающиеся кнопки слива унитаза


Если неисправность вызвана механическими повреждениями (поломкой) деталей сливной арматуры, самым простым и верным решением станет полная замена арматуры (склеить пластмассовые детали вряд ли получится).

Главное правильно выбрать способ подводки воды (нижняя подача или боковая). Если и возникнут какие-то вопросы в процессе замены, то достаточно обратиться к инструкции, которая есть в каждом комплекте. Не стоит покупать дешевые китайские сливные механизмы, качественный комплект стоит от 600 рублей.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Ответ на частый вопрос — зачем нужны две кнопки на сливном бачке унитаза?

Смывной бачок унитаза является одним из самых активных потребителей воды в доме. При нажатии на кнопку каждый раз в канализацию уходит вся накопившаяся в бачке вода.

В целях экономии производители сантехнического оборудования разработали двухкнопочную сливную арматуру, которая призвана минимизировать расход воды. Такая система предполагает два варианта слива: малый и большой.

При нажатии одной (небольшой) кнопки сливается часть воды из бака (объем подачи воды регулируется), при нажатии второй кнопки выпускается вся вода.

Система слива в напольном унитазе

Система слива размещается в бачке унитаза. В нем накапливается вода, используемая для слива. Уровень жидкости ограничивается специальным поплавком, который непосредственно связана с клапаном водопропускной системы. Удержание воды осуществляется при помощи груши, изготавливаемой из резины или схожих материалов.

Принцип действия слива с кнопкой спуска:

1. Активация кнопки спуска приводит в действие рычаг-тягу;

2. Он смещает грушу, в результате чего открывает слив;

3. Вода направляется в унитаз;

4. груша опускается и занимает исходное положение в бачке без воды;

5. Когда груша находится в исходном положении, открывается клапан воды и бачок наполняется водой снова до момента.

Различают два вида систем слива:

Однорежимная. Происходит слив всего объема бачка после однократного нажатия кнопки.

Двухрежимная. Бачок делится на две емкости и оснащается двумя или одной двухрежимной кнопкой. Нажатие разных кнопок приводит к сливу либо полного объема бачка, либо одной из емкостей.

Частые неисправности кнопки спуска:

  • Залипание. Выражается в необходимости многократного нажатия для запуска слива. Для устранения дефекта требуется разобрать кнопку и заменить стопорное кольцо. Работы выполняются в таком порядке: перекрытие воды, снятие крышки, извлечение кнопки, заборка кнопки с демонтажом стопорного кольца, установка нового, монтаж системы слива в обратной последовательности;
  • Проваливание. Причины проблемы – неправильная регулировка положения кнопки или выход из строя пружины возврата. Для изменения высоты кнопки необходимо: перекрыть воду, снять крышку бачка и сливного устройства, изменить положение фиксаторов, которые удерживают стакан системы слива, собрать устройство в обратном порядке, проверить работоспособность системы. При неисправности пружины требуется ее замена. Работы по демонтажу и обратной установке выполняются по аналогии с описанными выше по замене стопорного кольца.

Состав арматуры, если подвод воды сбоку

Как действует механизм, который двигается по горизонтальной направляющей:

  • 1.Во время смыва поплавковый механизм опускается вниз, двигая за собой штангу, при этом выполняя открытие запорного клапана.
  • 2.Вода поступает в бак, элемент управления поднимается.
  • 3.Поступление воды в устройстве со штоковым типом клапана останавливается постепенно по мере заполнения бачка, с мембранным типом останавливается сразу, как достигается контрольная метка.

Из чего состоит арматура, если подвод воды снизу:

  • 1.поплавок.
  • 2.стакан, куда осуществляется опускание поплавкового механизма во время слива.
  • 3.направляющая.
  • 4.клапан мембранный.
  • 5.тяга крепится одновременно к поплавковому устройству и запорному элементу.

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Такие системы есть разные:

  • с одной кнопкой
    • вода сливается пока кнопка нажата;
    • слив начинается при нажатии, прекращается при повторном нажатии;
  • с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Самостоятельный ремонт сливного бачка унитаза с одной или двумя кнопками

Современные сантехнические приборы являются достаточно надежным оборудованием. Но, как и любые технические устройства, раньше либо позднее также могут выйти из строя. И зачастую это происходит в самый неподходящий момент. Например, придя с работы вечером, вы вдруг обнаруживаете течь бачка унитаза.

Что делать? Вызывать сантехника уже поздно. Да и обычно бывает незачем, ведь с большинством неисправностей, приводящим к возникновению протечек бачка, можно справиться самостоятельно, сэкономив на оплате труда мастера.

Но для начала нужно провести диагностику, определить причины возникновения неполадки. В первую очередь для этого необходимо снять крышку с накопительной сливной емкости унитаза.

Подробный обзор сливной системы

Теперь мы более подробно обсудим существующие варианты и их основные особенности. Чтобы не описывать каждую модель в отдельности, рассмотрим две основные части системы, таким образом, вы можете понять проблему как можно более подробно и максимально четко.

Впускной клапан

Клапан выполняет функцию наполнения резервуара до заданного уровня. При одинаковых функциях внешний вид структуры может сильно отличаться, поэтому мы расскажем вам, какой из вариантов является наиболее распространенным.

Начнем с классических систем, которые использовались с середины прошлого века, их характерными особенностями являются следующие факторы:

  • Поплавок изготовлен из латуни, это очень надежный материал, который не боится контакта с водой и сохраняет свои первоначальные характеристики в течение десятилетий;
  • Система расположена на балке, которая также должна быть изготовлена ​​из латуни, потому что сталь начнет ржаветь очень быстро, и через несколько лет коррозия сделает ее бесполезной;
  • Клапан с резиновым уплотнением открывает и закрывает впускное отверстие. Это также латунь, но здесь качество уплотнительного элемента имеет большое значение, потому что он должен обеспечивать точное прилегание и сохранять гибкость в течение длительного времени;
  • Принцип работы прост: заслонка опускается, когда вода опускается, подача воды открывается . Поскольку заливная крышка закрывает отверстие, герметизируется резиновой прокладкой.

Что касается этой опции, вы заметите, что система очень надежна и проста в обслуживании, вы легко решите проблему. Эксперты называют эту опцию старомодной промывочной головкой, потому что в наше время создаются другие типы конструкций.

Что касается неисправностей, можно отметить следующее:

  • Сопло клапана забивается песком, ржавчиной и другими посторонними предметами. Проблема решается просто путем очистки полости с помощью провода;
  • В нужный момент шпилька, на которой держатся рычаги подвески, может износиться, ее можно легко заменить, для этого нужен подходящий кусок медной проволоки.

Когда речь идет о современных решениях, они заключаются в следующем:

  • Копия классической версии с той лишь разницей, что поплавок изготовлен из пластика, а все металлические детали изготовлены из оцинкованной стали. Это решение имеет низкую стоимость, а его надежность намного ниже;
  • Есть варианты, сделанные полностью из пластика. они дешевле, но надежность ниже;
  • Система, в которой поплавок находится на подвижной ручке, отличающаяся тем, что после наполнения элемента он наклоняется назад, а сопло полностью открывается и закрывается при опрокидывании поплавка, что сокращает время заполнения бака;
  • Во многих современных версиях клапан имеет вертикальную конструкцию, в котором крепежный элемент выполнен с боковой стенкой резервуара. Поплавок можно отрегулировать вертикально с помощью специального винта. Система довольно проста и завоевала хорошую репутацию;
  • Наконец, самым современным решением является установка клапана не сбоку, а на дне бака. Такая конструкция упрощает установку.

Сливная система

Рассматривая устройство для смыва унитаза, нельзя не сказать об этой части конструкции, это тем более важно, что обеспечивает качественный смыв и подвергается высоким нагрузкам. Есть несколько основных вариантов. Самый старый из них — колокол имеет следующие особенности:

Самый старый из них — колокол имеет следующие особенности:

Второе решение — пластиковые гофры, принципы работы таких конструкций следующие:

  • Когда вы натягиваете цепь, рябь изгибается, она всасывает воду и подает ее в унитаз;
  • Когда цепь отпущена, элемент возвращается в исходное положение, и подача воды прекращается;
  • Самым большим недостатком является то, что пластик не работает при постоянных нагрузках, через несколько лет, может помочь только замена узлов.

Сливные баки старого дизайна отличаются простотой конструкции. Это делает систему достаточно надежной, но даже самые примитивные устройства периодически выходят из строя.

Большинство «древних» унитазов для унитаза старой модели состоят из чугунной пробки с мягкой резиновой прокладкой. Когда вы нажимаете на внешний рычаг, колокол поднимается, вода устремляется вниз через отверстие.

В более поздних конструкциях колокол заменен резиновыми или пластиковыми грушами. После освобождения резервуара поплавок опускается, и рычаг открывает клапан, через который начинает течь вода. Когда контейнер заполнен, легкий объект поднимается до тех пор, пока он не окажется в положении, когда вода перестанет поступать в устройство.
