Как рассчитать развертку реза под углом трубы. как отрезать трубу под углом

Содержание

Как отрезать профильную трубу под углом

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной косильной лески. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по косильной лески среза большего профиля. А уже по ней разрезается саматруба.

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности. «Как ровно отрезать трубу – инструменты и способы отрезания».

Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. В процессе монтажа случают ситуации ситуация, когда трубы необходимо стыковать под углом. Технология производства таких работ не является стандартной, но знать о ней нужно.

Чтобы создать сложную конфигурацию соединения, требуетсярезкатруб под углом. Мы расскажем, как выполняются такие операции и какие существуют методы резки.

Как правильно выбрать диски


На кругу имеются обозначения, которые помогут правильно выбрать круг.

Выбирая диски, нужно знать, для чего они будут использоваться, обратить внимание на их диаметр и толщину. Это основные параметры дисков

Наименьший диаметр – 125 мм, а максимальный, из общедоступных, – 250 миллиметров. В профессиональных болгарках диски могут быть большего диаметра.

От диаметра диска зависит толщина отрезаемой детали и максимальная глубина разреза.

Если планируется резать только металл, нужно приобретать отрезной диск. Он имеет самую малую толщину от 1 до 1,2 мм, для промышленных болгарок – до 2,5 мм. Это облегчит физическую нагрузку на болгарку и на работающего. Разрез получается аккуратным.

Если планируется фигурная резьба по тонкому металлу, то делается она диском самого малого диаметра или старым, почти отработанным диском.

Многие считают, что для резки металла нужно использовать алмазный диск. Это совершенно неправильное мнение. Алмазный диск в металле просто увязнет и для дальнейшей работы будет непригоден.

Специалисты утверждают, что особых трудностей при резке металла болгаркой не возникает даже у начинающих.

Как правильно выбрать болгарку

Болгарка должна удобно лежать в руке.

Правильный выбор и качество самой болгарки определяет качество работы и безопасность работающего.

При выборе машины следует ориентироваться на ее главные параметры: мощность и диаметр режущего абразивного круга

Немаловажное значение имеют также ее вес, так как часто приходится работать «на весу», и размеры, чтобы можно было выполнить работу в неудобных и труднодоступных местах

Большинство покупателей при виде мощных болгарок несколько пугается того, что справиться с ней труднее, чем с маломощной. Это ошибочное мнение. У болгарок малой мощности чаще происходит заклинивание дисков, т.е. они физически не могут при больших нагрузках «вытянуть» диск. Ситуация, как поведут себя диск и сама машина после уменьшения нагрузки, непредсказуема. Скорее всего болгарка будет рваться из рук. Следствием этого станет разлом диска, порча машинки и травмы резчика. Поэтому начинающим умельцам лучше приобрести болгарку под диск 125 мм с мощностью 800-1000 Вт и количеством оборотов шпинделя 10 000 об./мин. Такой мощности достаточно для распила железа.

Для резки металла существуют машинки под диск 115 мм с питанием от аккумуляторов, но, как показывает практика, при их большой стоимости в решении бытовых проблем они себя не оправдывают.

Рукояти болгарки должны быть резиновыми или из материала, который будет гасить вибрации от машинки.

Но никакие технические характеристики не отражают удобство и безопасность в работе

Болгарка должна удобно и надежно лежать в руке, чтобы при работе с металлом сосредоточить свое внимание на нем, а не на том, как удержать инструмент в руках. Желательно, чтобы рукоятки были резиновыми или из материала, гасящего вибрации, с углублениями для пальцев

У маломощных болгарок, как правило, нет дополнительной рукоятки.

Если при выборе было обнаружено какое-либо неудобство, следует поискать болгарку другой модели.

Как разрезать профильную трубу по длине. Технология резки

Если разрезание профиля не вызывает особых затруднений, продольный разрез, необходимый для некоторых домашних дел, является более сложным из-за его длины.

Одной из проблем во время ее реализации является точность маркировки, для ее нанесения в центре или в другой точке режущей поверхности отметьте всю длину на одинаковом расстоянии от боковой стенки, а затем соедините их карандашом, маркером или Пасхальное яйцо, используя прямой угол. , планка, профиль из гипсокартона.

Рис. 6 Разрезание трубы по направляющему углу

Чтобы разрезать металлический профиль в продольном направлении, угловая шлифовальная машина направляется вдоль косильной лески скоса, постепенно прорезая отверстие. Метод не очень точный, инструмент нужно держать без поддержки.

Более удобным способом качественной продольной резки заготовки является использование вспомогательных опор в виде металлического уголка или даже прямых пластин. Для этого на поверхности заготовки устанавливается угол с помощью зажимов, а шлифовальный станок направляется вдоль его бокового края, если длина углового шаблона мала, его вывинчивают и перемещают дальше в новое место, после чего резание выполняется возобновлено.

Второй способ получения прямого продольного скоса косильной лески разреза. Это жестко установленный шлифовальный станок на станке или столе в боковом положении. В этом случае обрабатываемая заготовка перемещается вдоль направляющих, ведущих к вращающемуся диску угловой шлифовальной машины (принцип работы напоминает электрический плиточный нож), прямолинейность полученной косильной лески скашивания определяется жесткостью и длиной из опорных элементов.

READ Как Распилить Баллон Из Под Пропана

Рис. 7 Закрепление угловых шлифовальных машин для резки

Для получения заданных размеров и конфигурации профильных труб в быту используют нарезку с помощью угловой шлифовальной машины и недорогих съемных корундовых дисков. Чтобы получить плавную и точную леску разреза, лучше использовать опорные направляющие или самодельные стальные шаблоны, которые задают нужный угол.

Источник

При монтаже различных конструкций иногда необходимо разрезать трубу по длине. Эта работа не так проста, как кажется на первый взгляд. Для того, чтобы дизайн был качественным и надежным, эта работа должна выполняться плавно. Только в этом случае сварочная леска будет правильной и точной.

Научись резать трубы

Технология резки

Как правило, объемы и сложность работ, предстоящих домашнему мастеру, не требует применения высокопроизводительного и дорогостоящего оборудования производственного уровня. При изготовлении каркаса теплицы можно вполне обрезать трубы болгаркой или традиционной ручной ножовкой.

Каждый вид разреза имеет свои нюансы, а некоторые требуют особых ухищрений.

Под прямым углом

Точность реза во многом определяется качественно сделанной разметкой. Опытные мастера советуют размечать линии реза не карандашом, а малярным скотчем, соблюдая следующую последовательность действий:

  • Отложить необходимый размер и поставить небольшую метку маркером или карандашом.
  • Аккуратно, применяясь к отметке, обклеить деталь малярным скотчем по кругу. Кромки бумаги должны сойтись без сдвига. Это признак того, что бумага наклеена правильно. Если кромки не сошлись, скотч нужно переклеить.
  • Надежно зафиксировать заготовку, чтобы исключить ее подвижки и прекос в ходе работы. Для фиксации использовать тиски, струбцины.
  • Отрезаемый (меньший) кусок заготовки следует оставить на весу, чтобы он не зажимал лезвие или диск.
  • Разрез начинают с верхней части.
  • Диск болгарки (или полотно ножовки) ведут точно по краю малярной ленты, не отклоняясь в сторону.

https://youtube.com/watch?v=wXP8mSYFMEA

Это позволить ровно отрезать необходимую длину.

Если диаметр большой, то разметку выполняют так же, но режут по частям, секторами по 30-60°. После прорезания очередного сектора крепления ослабляют и проворачивают трубу. Далее снова фиксируют и продолжают отрезать с того места, где закончился предыдущий сектор

Чтобы получилось ровно, особое внимание следует уделять началу реза, избегая ступенек и забоин

Косой разрез под 45°

Отрезать конец трубы ровно под 45° возможно без использования сложных приспособлений. Достаточно применить слесарную смекалку. Понадобится проделать следующее:

  • Вырезать бумажный листок в форме квадрата.
  • Сложить по диагонали. Поучится прямоугольный равнобедренный треугольник.
  • Обернуть заготовку листком так, чтобы катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
  • Закрепить лист скотчем.
  • Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.

Косая резка труб

Существует еще один народный метод. Конец  заготовки погружают в емкость с жидкостью под необходимым углом. Отрезать нужно по границе смоченного и сухого участков.

Это П-образный шаблон, в боковых стенках которого уже сделаны прорези под заданными углами. Трубу упирают в дальнюю от мастера стенку стусла и прижимают там рукой или ручным зажимом. Полотно ручной пилы заводят в соответствующие пазы и пилят. При необходимости отрезать под другим углом, можно сделать в стенках стусла дополнительные пропилы.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

  • Замеряется величина окружности трубы.
  • Выполняется резка трубы под углом 90 градусов.
  • На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
  • Выполняются расчеты: диаметр трубы делят на три.
  • От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
  • Данные точки соединяются с другими плавными дугами.
  • После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Резка труб больших габаритов

Отпиливать металлические трубы, отличающиеся большим диаметром и весом, нужно дисками диаметром не менее 180 мм. Обрезать их можно только прямолинейно. Тяжелые изделия рекомендуют предварительно прочно закрепить на низких опорах или на ровной поверхности, чтобы при распиливании они не изменили своего положения. При этом срез осуществляют только свисающих частей. Если его проводить по центру, то кромки зажмут круг и болгарку заклинит.

Во время распиливания участок соприкосновения инструмента и металла нужно охлаждать водой, так как он сильно нагревается. Криволинейные варианты режут отдельными прямыми отрезками малой длины, а затем удаляют ненужные части.

Болгаркой можно резать не только трубы, но и металлический уголок

Аппараты точной резки

Ленточные пилы отличаются высокой стабильностью плоскости движения полотна и точностью реза. Их также широко применяют на заготовительных участках мелкосерийных и среднесерийных производств. Они характеризуются универсальностью, надежностью и высокой производительностью.

Для частного применения компания MASS из Италии предлагает компактный агрегат ленточного пиления. Он укомплектован ручным прижимным устройством и может ровно резать  трубы диаметром до 65 мм, а также прокат любого профиля той же толщины.

https://youtube.com/watch?v=1L1dMbyx0P8

Поворотное устройство позволяет установить произвольное направление резания от 0 до 45°. Частота движения режущего лезвия — до 45 тактов в минуту. Экономичный двигатель в 370 Ватт позволяет использовать обычную домашнюю однофазную электросеть напряжением 220 В.

Методы резки изделий из металла под углом

Обычная перпендикулярная резка под 90°, с помощью болгарки, осуществляется быстро и качественно, если не пренебрегать советами специалистов.

Многие считают, что если для отпиливания используется крупный инструмент с большим мощным диском, то можно не наносить разметки. Специалисты не рекомендуют пилить без нанесения меток, потому что после обрезки части могут не совместиться.

Особенности резки цилиндрической трубы под 45

Чаще всего сделать разрез под углом 45 градусов требуется при установке отопительных или водопроводных систем. Главной сложностью проведения работы является то, что после совмещения разрезанных частей трубы должен получиться прямой угол 90 градусов. Добиться качества проведения процесса резки поможет простой способ подготовки самодельного лекала:

  • Приготовить обычный белый лист бумаги.
  • Сложить его по диагонали.
  • Выступающую часть листа нужно отрезать ножницами, чтобы в развернутом виде получился квадрат.
  • Полученный треугольник надо обернуть так вокруг трубы, чтобы длинная сторона шла параллельно сечению.

Лекало из бумаги отлично подходит для разрезания металлических изделий посередине.

Бумажный шаблон

Сложенный вдвое получившийся треугольник нужно разделить на две части. Затем шаблоны нужно обернуть вокруг трубы, и зафиксировать при помощи скотча или изоленты. Шаблоны должны располагаться таким образом, чтобы один край основания совпадал со вторым.

Ножницами надо закруглить верхние углы обоих шаблонов. Получившиеся две заготовки нужного диаметра следует надеть на трубу, и отметить место разреза мелом или карандашом. Приготовленную размеченную часть можно смело отпиливать.

Для трубок небольшого диаметра, которые необходимо разрезать близко к краю, подойдет метод разметки с помощью емкости с водой. На глубокой емкости отмечается нужный угол наклона среза, затем в воду помещается конец трубки, и наклоняется к разметке. Линия контакта с жидкостью станет меткой для распиливания.

Как отметить место реза под 45 на профильной трубе

Не всем известно, как резать профильную трубу под 45 градусов болгаркой правильно и качественно. Специалисты советуют использовать для разметки профильной трубы с квадратным сечением обыкновенную треугольную линейку.

Сначала на одной из граней следует начертить прямую полосу, располагающуюся перпендикулярно борту трубы. Затем заготовку надо повернуть, и на соседнюю грань нанести косую метку. Она должна идти от края первой полоски под углом 45 градусов.

После этого изделие снова поворачивается, и проводится перпендикулярная линия. На четвертой грани останется лишь соединить проведенные ранее полосы по диагонали. Теперь можно приступить к распилу.

Как разрезать трубу под 45 градусов

Делая монтаж трубопровода, довольно часто приходится разрезать трубу под углом. Причем угол должен иметь как раз тот градус, который нужен для конструкции.

При неправильном изготовлении угла, нереально изготовить как раз те размеры трубопровода, каковые предполагалось выполнить. К примеру, труба при монтаже будет поворачивать на 45 градусов, следовательно, нужно знать, как разрезать трубу под 45 градусов.

Для этого нам потребуются разметочные инструменты, болгарка либо ножовка по металлу.

Разметка посредством листа бумаги

Один из самых несложных способов пребывает в разметке угла посредством листа бумаги. Квадратный лист складываем строго по диагонали. Берем трубу и оборачиваем ее сложенным страницей так, дабы края диагоналей были друг против друга. Так, на меньшей стороне страницы у нас оказался угол 45 градусов. Берем любой разметочный инструмент и размечаем по линии страницы место будущего разреза трубы. Дабы разметка случайно не стерлась, возможно применять узкий скотч. Данный способ разметки удобен для долгой трубы громадного диаметра, и место разреза которой находится где-то посередине.

Применение емкости с водой

Что делать, в случае если мы имеем дело с трубой мелкого диаметра, и разрезать трубу под углом нужно где-то неподалеку от края? На помощь придет глубокая емкость, наполненная водой. Перед тем как приступить к работе нужно высчитать угол наклона и на емкости сделать метку. Потом нам остается всего лишь бережно опустить край трубы в воду и наклонить ее к метке на емкости. Извлекаем трубу, отмечаем линию соприкосновения с водой, и смело режем по разметке. Данный способ оптимален при разметке громадного количества труб. Готовый шаблон из емкости с водой ускорит процесс нашей работы.

Компьютерная программа в помощь

Еще хотелось бы рассмотреть способ разметки посредством компьютерной программы. Это сверхсложный способ для тех, кто не привык работать с компьютером. Он требует знание ПК, наличие программ для разверток и чертежей. Начинаем работу с исполнения чертежа с указанием размера окружности и уклона. Изготавливаем так называемый виртуальный шаблон.

После этого посредством принтера распечатываем изображение на листе бумаги. Чем больше диаметр трубы, тем больше будет страниц с разметкой. Ножницами вырезаем все части чертежа и при помощи скотча, склеиваем их. Готовый шаблон прикладывается к трубе, и по краю бумаги делаем разметку.

Данный способ разметки считается одним из самых правильных. В случае если на компьютере нет таких программ, возможно воспользоваться интернетом. В сети возможно скачать лекало для разметки. Его кроме этого нужно распечатать на принтере и вырезать.

Готовое лекало обертываем около трубы и делаем разметку.

В случае если труба профильная

А вот, к примеру, у нас профильная труба, а не круглая. Ручная разметка профильной трубы может привести к громадной погрешности. Наилучший выход из данной ситуации, будет изготовленный шаблон из для того чтобы же профиля большего диаметра. Возьмем маленькой отрезок профильной трубы и посредством угломера отметим угол 45 градусов. Отрезаем по разметке болгаркой и шлифуем края, дабы при работе не пораниться об заусеницы. Дальше нам остается лишь вставить профиль меньшего диаметра в шаблон и, сделав разметку, отрезать его.

В данной статье мы рассмотрели, как разрезать трубу под 45 градусов. Воспользовавшись одним из перечисленных выше способов, сделайте разметку и делайте разрез. Для более ровного разреза лучше применять болгарку. При резке сваркой потребуется опыт, в противном случае на срезах окажутся неровности. В крайнем случае возможно воспользоваться ножовкой по металлу. В настоящее время в продаже имеется большое количество разных приспособлений для разреза труб под углом, но их приобретение требует лишних затрат. Несложнее и дешевле один раз изготовить себе шаблон, и применять его по мере необходимости.

Как отрезать чугунную трубу

Чугун как материал имеет свою специфику и отличается от стальных сплавов рядом физико-механических характеристик. При высокой прочности чугун – весьма хрупкий материал.

Размечается чугунная труба точно так же, как и стальная. Перед началом работы следует подложить для опоры деревянные чурбачки. Угловой шлифмашиной с отрезным диском нужно сделать неглубокий надрез по всей окружности. Далее по зубилу, вставленному в надрез, нужно нанести удар большой силы. Изделие ровно расколется по лини надпила.

Разрезка чугунной трубы

Если УШМ недоступна, придется сделать кольцевой надпил ножовкой по металлу.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

Нанесение разметки для реза при помощи угольника

  • бумажное лекало;
  • стусло.

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Бумажное лекало позволяет точно выполнить рез профильных труб под углами 45° и 90°.

Чтобы сделать рез под прямым углом (90°), необходимо:

  1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
  2. зафиксировать лист в данном положении;
  3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

Профессиональными мастерами используются специальные компьютерные программы, позволяющие более точно создать бумажное лекало для резки профтруб под любым углом.

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

  1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
  2. при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

  1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Стусло для резки профтруб своими руками

Какими способами еще можно воспользоваться для резки профильных труб под углом, смотрите на видео.

Уход за инструментом

Длительность срока эксплуатации инструмента во многом зависит не только от соблюдения базовых правил работы с ним, но и от правильного ухода. Соблюдение правил, представленных ниже, позволит значительно продлить срок службы устройства и обеспечить качественную резку труб с его помощью.

Приступать к работе в 1 раз можно только после детального ознакомления с инструкцией по эксплуатации

Неосторожность при работе может повредить устройство, заготовку и даже привести к травмам. После длительного периода простоя инструмент нужно обязательно осмотреть на предмет внешних особенностей и возможности его штатного функционирования (лучше проверить на тестовой трубе)

Тщательная смазка всех движущихся элементов – обязательное требование. Особенно в защите нуждается винт подачи и режущие ролики. Следует регулярно чистить устройство сразу после работы

Для этого используется проволочная щетка, на которую наносится чистящее средство.

Приемы резки труб под углом круглого сечения

Круглые трубы разных диаметров обрезаются под углом при изменении направления трубопровода, при этом следует учитывать, что прямой срез под нужным углом в отличие от прямоугольного сечения не приведет к плотному соединению кромок. Поэтому применяются специальные лекала, в которых размечаемая кромка имеет криволинейную форму, позволяющую получить высокую плотность соединения.

Бумажное лекало для трубы

Одним из распространенных способов, как сделать для труб с круглой поверхностью лекало, является метод, для которого понадобится расчерченный лист бумаги, линейка и карандаш. Для получения бумажного лекала поступают следующим способом:

  1. Чертят на бумажном листе окружность с диаметром обрезаемой трубы, разбивают круг на 16 равных сегментов, каждый раз деля большие отрезки на два одинаковых.

Рис. 6 Как разрезать трубу под 45 градусов – лекало из бумаги

  1. Измеряют длину окружности, умножив ее диаметр на число Пи, равное 3,14.Откладывают этот размер по обе стороны от оси окружности равными отрезками, каждый из которых делят на 8 равноразмерных частей.
  2. Проводят от отрезков на прямой вертикальные линии вверх и горизонтальные от точек, поставленных на круге.
  3. Места их пересечения соединяют плавной линией и в итоге получают нанесенный на бумагу шаблон, который вырезают и приклеивают к обрезаемой поверхности. Для обрезки лучше использовать болгарку с диском малого диаметра – поверхность будет криволинейной и при использовании большого диска вырастет погрешность.

Это интересно: Как и чем полировать нержавейку до зеркального блеска — видео, фото

Принцип использования трубогиба

Согнуть профильную трубу (особенно это касается изделий крупного диаметра) своими руками далеко не всегда представляется возможным. Для этих целей существуют специальные устройства – трубогибы. Стандартный трубогиб оборудован ведущим колесом, которое, перемещаясь вдоль одной из граней, аккуратно сгибает отрезок трубы в необходимом направлении.

Трубогибы бывают двух видов:

  • Ручные. Колесо устройства приводится в действие вручную, посредством специальной рукоятки. Хорошо подходят для труб с небольшой площадью сечения.
  • Электрические. Использование таких устройств оправдано в тех случаях, когда объем работ достаточно велик, а сами трубы обладают при этом солидными габаритами. Аппарат включается в стандартную сеть электропитания, а перемещение колеса осуществляется посредством электропривода. Позволяет получать более ровные изделия при ощутимой экономии времени.

Если работы носят однократный характер, покупка собственного трубогиба может оказаться нерентабельной. В таком случае стоит подумать о взятии устройства в аренду, либо рассмотреть один из альтернативных способов сгибания.

Механические способы резки

При работе с определенными материалами не допускается применение высокотемпературных режимов. Они приводят к утрате металлом своих физических свойств или повредить нанесенные покрытия. В этом случае применяются механические способы резки металла, которые могут выполняться при помощи ручного инструмента или специального стационарного оборудования.

Инструменты для ручного резания

Такие приспособления применяются в бытовых условиях, при выполнении строительных работ, например, при монтаже кровельных покрытий или устройстве систем вентиляции из тонколистового металла.

Чаще всего используют следующие типы инструмента:

  • Ножницы по металлу являются одним из первых инструментов для данных целей. Работа с ними требует приложения значительных усилий, отличается невысокой производительностью. В последнее время все чаще применяются электрические модификации подобного инструмента, которые позволяют существенно упростить выполнение работ и увеличить скорость резки. Основная сфера применения — работа с тонколистовыми металлическими материалами.
  • Ножовка по металлу оснащается режущим инструментом (полотном) с мелкими зубьями определенной формы. Может применяться для резки более толстых металлических заготовок, в том числе и арматуры. Более высокую производительность обеспечивает и в этом случае применение ручного электрооборудования данного типа.

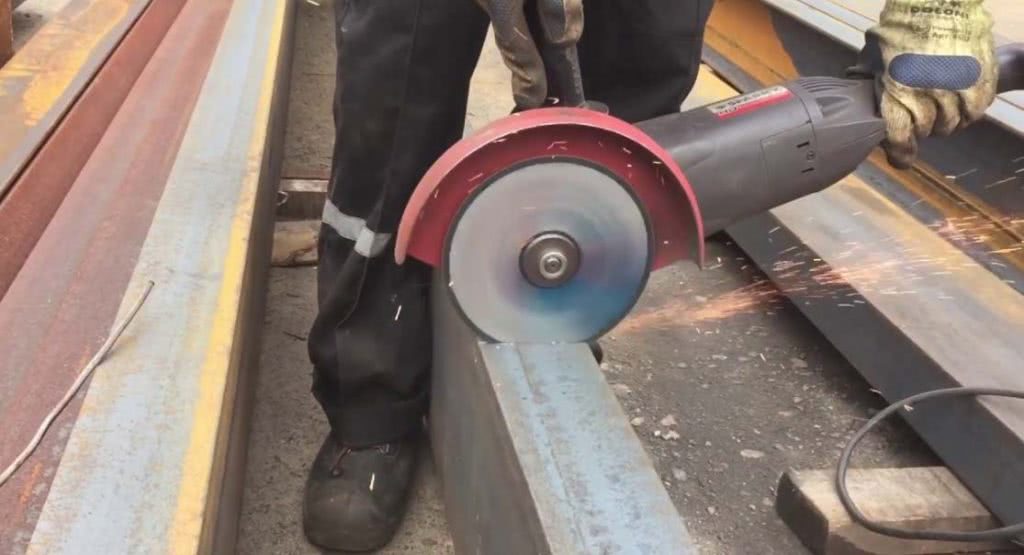

  • Резка при помощи абразивного инструмента. В быту такое приспособление называется «болгаркой». Вращающийся с высокой частотой абразивный круг или режущий диск с твердосплавными напайками позволяет выполнять работы с заготовками даже значительной толщины, но в основном сфера применения ограниченно тонколистовыми материалами.

Стоимость услуг по резке металла механическим способом при помощи подобных инструментов невысока, но основной недостаток их применения — низкая производительность труда. Поэтому для более серьезных работ применяют специализированное стационарное оборудование.

Станки для резки

Наиболее часто применяется следующее оборудование для работы с различными металлами:

Гильотины для рубки металла — достаточно простое приспособление, применяемое для работы с материалом, толщина которого не более 20 мм. Оборудование такого типа обеспечивает высокое качество кромок при продольной и поперечной рубке, при этом оно отличается высокой производительностью. Основным недостатком оснащения является то, что с его помощью осуществляется только прямолинейный рез, получить деталь сложной конфигурации практически невозможно.

Ленточнопильный станок — считается одним из самых надежных и производительных типов оборудования. Рабочий орган установки (ленточная пила) приводится в движение при помощи приводных шкивов. Может использоваться для резки металла различной толщины, но основная сфера применения заключается в обработке труб, арматуры, металлического прутка.

Механические технологии резки металла получили широкое распространение в первую очередь благодаря низкой себестоимости выполнения работ при высоком качестве реза. Кроме того, отсутствие теплового воздействия позволяет сохранить все качества и свойства материала.
