Обжим для витой пары – кусачки сисадмина

Кабельным резаком или кусачками можно в тоже время назвать и инструменты, нацеленные удалять полупроводящие экраны. Они применимы для пластмассовых кабелей и удобны в работе из-за того, что имеют подстройку, настроенную по глубине среза и происходящую очень плавно, а не резко. Несомненно, в любом инвентаре пригодится инструмент, способный удалять наружную оболочку и изоляцию с кабеля или проводов разных сечений. Допустимые сечения находятся в диапазоне от 35 мм² при 10кВ и до 500 мм2 при 35кВ.

Системные администраторы хорошо знают приспособление для обжимки витой пары. Это также своего рода кусачки для обрезки кабеля, но у них имеется еще и хитрое устройство, которое позволит закрыть специальную клипсу на разложенных по цветам проводках системного канала. Это, конечно, можно сделать и отверткой, но редко такой способ дает хороший результат, а времени на это тратится в разы больше. А вот с обжимной функцией кусачки сделают эту работу за одно нажатие, причем зажим будет прочный, а вот при работе вручную отверткой, зажимая каждый проводок отдельно, а их там как минимум 6, вряд ли крепление будет равномерным и однородным.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Точки соединения проводов – наиболее уязвимые места в цепи. Если контакты подключены неправильно, со временем происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу

Факторы, влияющие на выбор способа:

  • суммарное сечение проводников;
  • тип и способ изоляции кабелей;
  • материал, из которого изготовлены провода;
  • назначение коммутационного узла;
  • внешние условия подключения;
  • степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

  • многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
  • провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
  • в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
  • в итоге получается надежная, с хорошим механическим контактом скрутка

Очень часто именно скрутка проводов используется как основной метод их соединения. Делать скрутки правильно способен не каждый. Даже мастера подчас пренебрегают элементарными правилами соединения проводников.

Стоит подробнее поговорить о том, какие виды скруток бывают, а так же о том, как правильно делать те или иные виды скруток.

Стоит сразу отметить тот факт, что ГОСТ гласит, что скрутки в жилой квартире вообще непримлемы как способ соединения проводников. Однако некоторые люди все же берут его на заметку. Существует несколько основных видов скруток, которые используются в зависимости от того, какой тип провода используется.

Параллельная скрутка используется в тех случаях, если речь идет о скрутке двух одножильных проводов. Это применительно в основном к алюминию.

В этом случае площадь контакта получается достаточно большой, поэтому данный способ рассматривается как основной, если речь идет о тонком алюминии.

В том случае, если речь идет о соединении двух одножильных проводов, которые имеют достаточно большую площадь сечения, стоит использовать бандажную скрутку.

В этом случае бандаж одевается на провода. Его нужно делать из того же материала, что и сам провод или кабель. Так же эффективный способ. При скрутке не стоит забывать о качественной изоляции проводников.

Если речь идет о медных проводах, то они зачастую делаются многожильными. Здесь не нужен никакой дополнительный бандаж, а параллельное соединение неэффективно.

Здесь используется метод соединения проводников косичкой. Косичка образуется путем скрутки проводников, идущих от разных проводов, друг с другом. Метод самый распространенный.

скрутка проводов используется достаточно часто, если необходимо соединить их между собой. Этот метод считается весьма эффективным, хотя, по всем правилам и стандартам его нельзя применять в квартире.

Однако многие, даже профессиональные электрики, это делают. Поэтому о скрутке стоит поговорить подробнее. Чаще всего в домах используется многожильная медная проводка.

Именно поэтому здесь используется метод скрутки косичкой. Сначала провода нужно зачистить, а затем освободить достаточно большую их часть от изоляции. После этого они прикладываются перпендикулярно друг к другу, и начинается сам процесс скрутки.

Одной рукой этом случае нужно удерживать провода, а другой производить движения по окружности. В результате получается некое подобие косички. Отличное решение любой проблемы в доме.

После того, как провода скручены между собой, их необходимо заизолировать. Для этого можно использовать самую обыкновенную изоленту, а так же использовать термоусадку. Это весьма эффективный способ изоляции проводников.

Паять скрутки можно, но для этого необходимо уметь пользоваться паяльником. Это устройство может иметь самую разнообразную мощность. Все зависит от того, какие провода с его помощью соединяются.

Для бытовых нужд будет достаточно паяльника, имеющего мощность 100 Ватт. Для начала стоит сделать скрутку двух проводников, затем подключить паяльник в розетку. Он будет нагреваться. Для этого может понадобиться минут десять.

Затем жало паяльника опускается в канифоль, которая должна начинать кипеть при одном прикосновении. Это будет означать, что устройство прогрето хорошо.

После этого паяльник с канифолью помещается в припой. Здесь нужно брать столько олова, сколько необходимо для того, чтобы можно было пропитать всю скрутку, то есть ни один провод не должен остаться торчащим наружу.

В этом случае припой может попросту отвалиться. После этого стоит подождать, пока припой застынет. Затем можно проверить качество соединения. Если все сделано четко и правильно, то можно наносить изоляцию и эксплуатировать проводку.

Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:

  • Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
  • Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
  • Зажимы простые в эксплуатации и имеют длительный срок службы.
  • Низкая стоимость продукции.
  • Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

https://youtube.com/watch?v=hChOFgNOYY0

Выбор способа соединения

Методов совмещения кабелей достаточно много. Нужный вариант выбирают с учетом ситуации. Для временного сопряжения используют болтовой метод или скрутку, для постоянного — пайку или опрессовку.

Многожильные и одножильные проводники

В этом случае работу начинают с выбора соотношения сечений проводников. Многожильный элемент не должен быть тоньше одиночного. В таком случае контакт может разрушиться. Провода скрепляют методом сварки, пайки или обжима. При использовании паяльника концы кабелей очищают от оплетки. Многожильный элемент накручивают на одиночный.

Провода с сечением разного диаметра

Соединение в этом случае требует вычисления плотности тока. При допустимом параметре элементы скрепляют болтами, клеммами, пайкой или скруткой. Процесс не отличается от такового при работе с одинаковыми проводниками.

Проводники большого сечения

Соединение сложно в исполнении из-за большой площади контакта. Фиксация толстых проводов возможна только путем сварки. В домашних условиях ее выполнить не получится, т. к. жилы необходимо прогревать до высокой температуры. После завершения сварки проверяют работоспособность проводки. При сращении толстых кабелей можно использовать муфту.

Перебитые в стене провода

Проводка в штрабе может повреждаться во время ремонтных работ. К устранению неисправности приступают после обесточивания электросети. Перебитые провода соединяют так:

  1. С помощью специальных инструментов ищут место обрыва. Удаляют слой штукатурки, получая доступ к нужному участку.
  2. Удаляют изоляцию с концов поврежденного кабеля. Обрабатывают оголенные участки расплавленным припоем.
  3. Выбирают второй кабель соответствующего сечения. Его отрезают и припаивают к обоим концам поврежденного провода. Наращиваемый отрезок не должен быть слишком коротким или длинным.
  4. Изолируют место пайки. Для этого используют термоусадочную трубку, которую надевают на отремонтированный участок. При нагреве строительным феном материал плотно обволакивает соединение.

Медные и алюминиевые проводники

В этом случае используют болтовые крепежи или алюминиево-медные гильзы. Первая сторона элемента имеет больший размер, что объясняется меньшей плотностью тока металла. Для быстрого соединения гильзы надевают на концы проводов из одинакового металла, после чего зажимают прессом.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

  • простота конструкции, удобство в использовании;
  • надежность и долговечность ответвлений;
  • компактность, малый вес;
  • низкая цена;
  • качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

  • отсутствие герметичности сжимного ореха;
  • необходимость отключения электросети во время проведения операции по ответвлению.

https://youtube.com/watch?v=2jZMyuXmKoQ

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

Ошибка №8 – Затягивание рожковыми ключами

Срывную гайку нужно затягивать накидными, а не рожковыми ключами.

Да, безусловно, можно это сделать и рожковыми, однако здесь на первый план опять встает вопрос перекоса.

В неподходящий момент ключ может сорваться и из-за рывка прокол перекосит, а зубчики вместо углубления в тело изоляции попросту поведет в сторону и сомнет.

Момент срыва головки болта не такой уж и маленький. На некоторых зажимах он даже указан на корпусе (14 Nm – ньютон-метр).

А какая срывная головка лучше – металлическая или из пластика?

Металлическая все-таки более надежная. Это объясняется меньшим разбросом момента срыва.

Особенно это актуально зимой, при отрицательных температурах. Срывной момент у пластика будет гулять в большем диапазоне от заводских параметров.

Соответственно и контакт получится менее качественным.

Торцевые ключи вместо рожковых тоже не всегда удобны. Срывная гайка часто застревает внутри ключа.

Идеальный вариант – это накидные ключи с трещеткой.

С ними зажим и руку не выкручивает, да и приложенное усилие передается перпендикулярно болту, а не через угол.

Кто-то срывает головку даже гайковертом.

Но для этого в первую очередь нужно иметь такой инструмент под рукой.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 . В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

https://youtube.com/watch?v=J_T3fkkOLIM

Средства защиты

Вот основной перечень средств защиты которые необходимо иметь при себе для подключения ввода к СИП под напряжением:

перчатки диэлектрические и рукавицы брезентовые (кожаные)

хлопчатобумажные перчатки

указатель напряжения

инструмент с изолирующими ручками

защитная маска с каской

когти, гаффы или лазы монтерские, в зависимости от типа опор

пояс монтерский

А это инструмент необходимый для подключения и выполнения работы на опоре:

зажим для СИП прокалывающий с изолированной срывной головкой EnstoSicamNiled Зажимы Ensto

Зажимы Sicam

Зажимы Niled

веревка 20м (толщина 10мм)

блочок

клинья отделительные ST214 — 2шт

нож электрика с изолированной ручкой

изолированные ключи с головками для срыва гаек на зажимах

держатель зажима ST34 (для Ensto)

аптечка

лопата, для подкопа основания опоры и проверки надежности ее установки

прибор для проверки степени загнивания деревянной опоры ПОЗД

Минимальная же комплектация средствами защиты бригады, которая постоянно занимается работами под напряжением выглядит более чем внушительно:

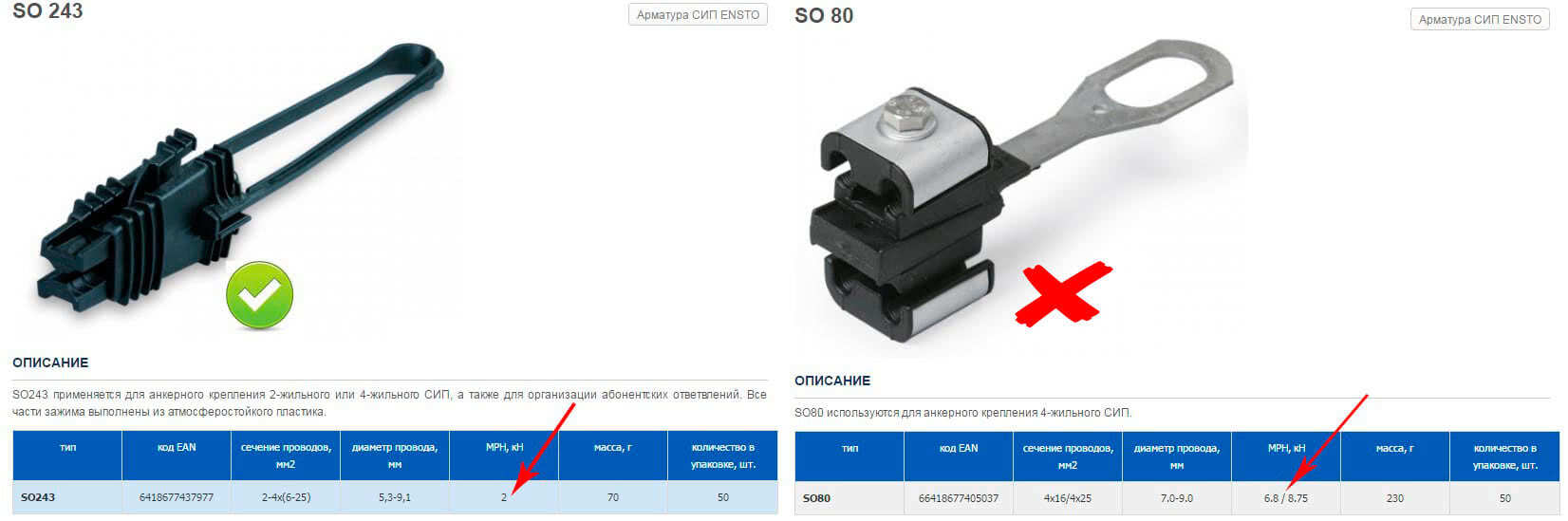

Выбор арматуры

Первым делом нужно определиться с материалом. Как говорилось выше, одного кабеля здесь уже недостаточно.

Придется закупить кучу арматуры, каждая из которых имеет свое обозначение. Даже сами электрики зачастую путаются в номенклатуре.

Воздушный ввод состоит из трех основных узлов:

«узел» подключения на опоре

СИП

«узел» подключения на фасаде дома

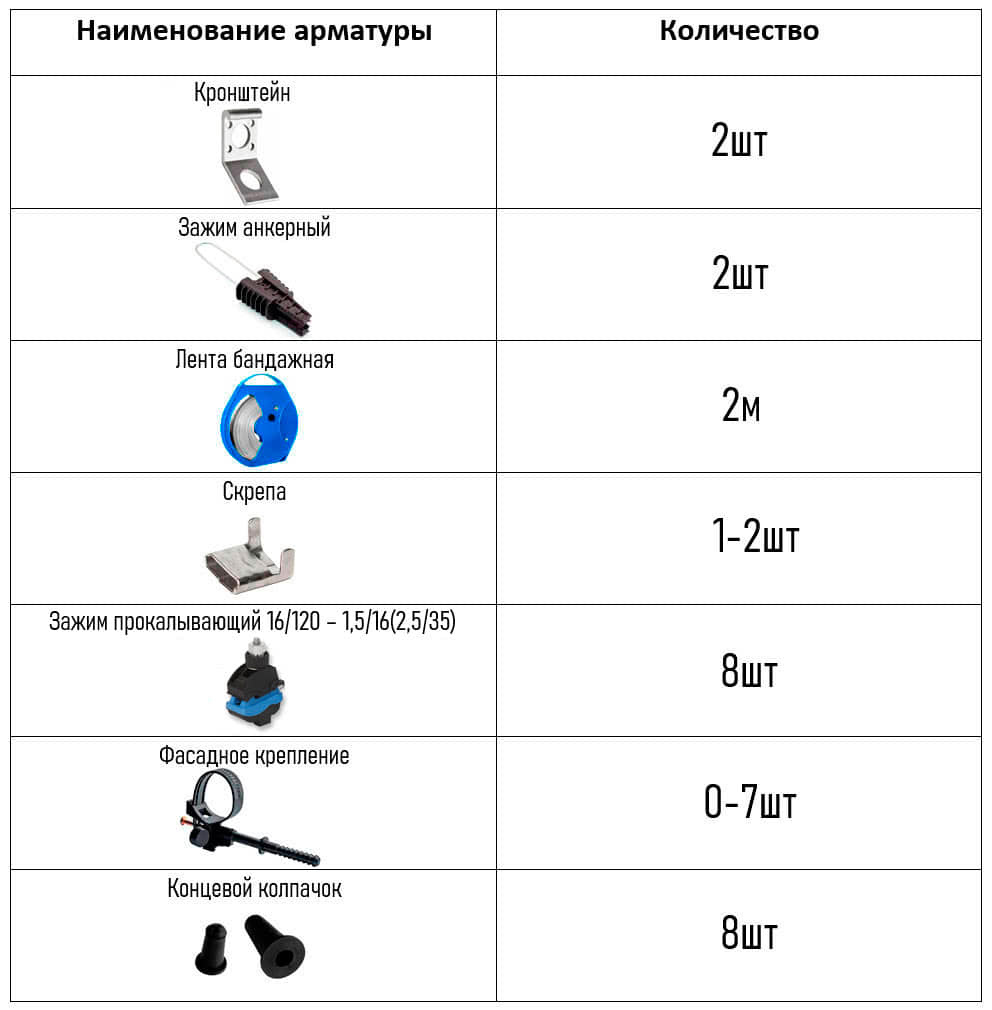

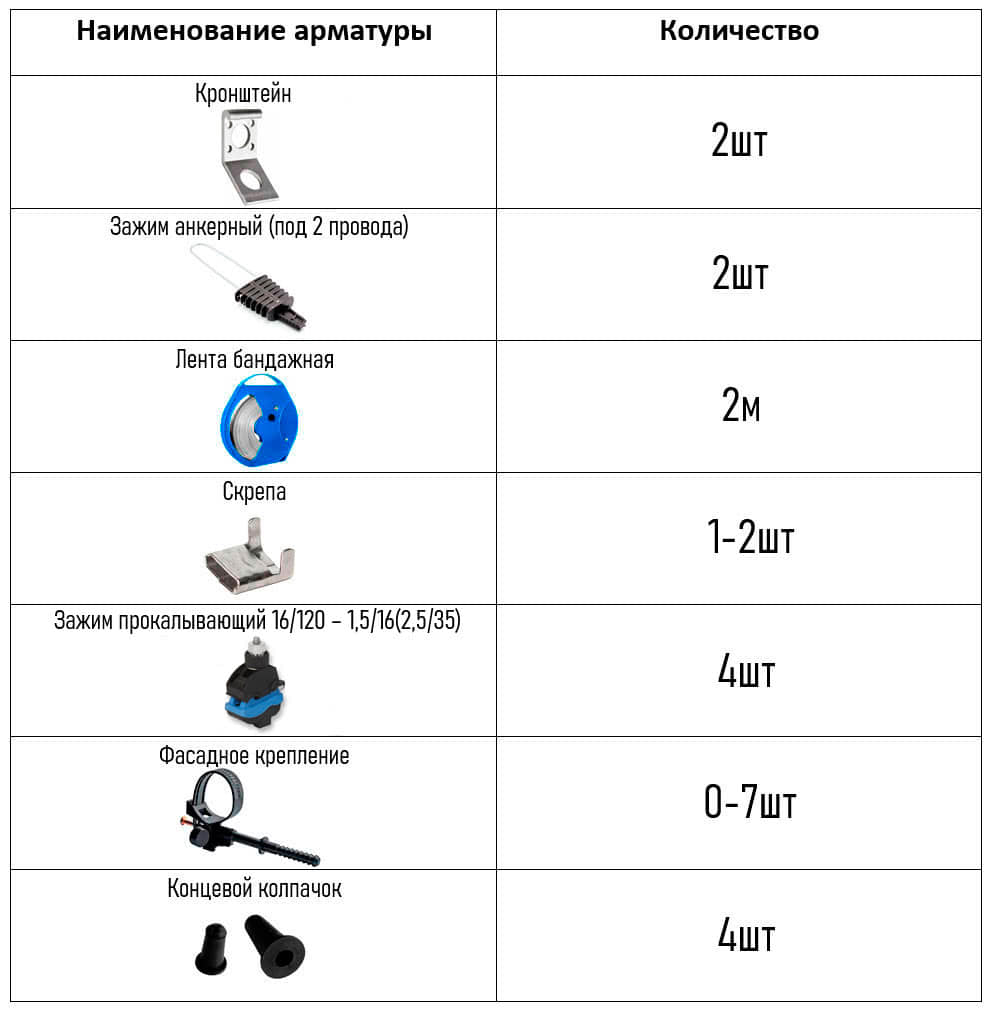

Сводная таблица арматуры для закупа при подключении трехфазного ввода СИП на 380В выглядит следующим образом:

Ошибка №1
Покупайте арматуру, рассчитанную именно на абонентское ответвление, а не на магистральную ВЛИ.

В техусловиях на подключение обычно прописывают универсальные зажимы, кронштейны и ленту. Ими можно делать как отпайки, так и монтировать основную ВЛИ. Вам этого не нужно.

Если ввод однофазный (220V), а не трехфазный, то для него потребуется другой анкер под два провода и всего 4шт ответвительных прокалывающих зажима.

Что нужно купить при однофазном вводе СИП:

Детальная маркировка по каждой позиции с разбивкой по производителям будет приведена чуть ниже в отдельных табличках.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа:

Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой  провод СИП 2х16 на опоре.

Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ.

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье “Как собрать электрощит своими руками“.

Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16. По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

Чтобы верно подключить провод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). Провода СИПа 2х16 помечены цветом, “красный”- фазный провод СИП 2х16, “синий” – нулевой провод СИП 2х16, либо фазный провод – обычный черный, а нулевой – помечен синим цветом.

  • Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединили скруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо “не допрокалывают” провода, либо могут “перерубить” вводной провод к дому, вообщем, получилось бы плохое соединение проводов. Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.
  • Оставили большой запас провода СИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.

Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.

Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.

Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16.

Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.

Спасибо за внимание

Разделка кабеля и подключение

Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

  • Наконечник напрессованный на конец провода

    Монтажным ножом снимается внешний изоляционный слой на 150 – 250 мм от конца кабеля;

  • Разделите жилы, рекомендуется сразу сделать маркировку кабеля и каждого провода. Есть много способов маркировки один самых простых одеть на провода кембрики с соответствующими надписями. На общую оболочку клеят стикер заматывают прозрачным скотчем, на нем указывается, откуда приходит кабель и куда, марка кабеля, количество и сечение жил, длина. Провода одного цвета можно маркировать цветным кембриком или изолентой, для профессиональных электриков эта маркировка понятна. Синий, черный цвет обозначает нейтральный провод, красный, коричневый или белый фазу, желто-зеленый заземление.
  • Кабель заводится в РЩ с запасом до 0.5м для разделки и на случай возможных изменений в схеме подключения. Для этого возле шкафа он сворачивается в петлю, если позволяет место петлю можно разместить внутри шкафа.
  • В современных РЩ делаются держатели или перекладины для укладки кабелей в вертикальном или горизонтальном положениях. К элементам крепления кабель фиксируется пластиковыми хомутами с замком.
  • Внутри шкафа кабель монтируется по направлению к шинам или к контактам вводного автоматического выключателя.
  • Концы проводов зачищаются от изоляции на 1-1.5 см, на них одеваются трубчатые наконечники соответствующего диаметра и опрессовываются специальным прессом.

Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.

Подключение проводов с наконечниками к контактам автоматического выключателя

В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Пример крепления проводов защемления с наконечниками на шину

Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока

Провода сечением до 10 мм2 в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

Подключение проводов на колодки с зажимными болтами

Как правильно рассчитать нагрузку на кабель

Для того чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возникновения пожара, необходимо перед закупкой кабеля осуществить расчет нагрузок на кабель для определения необходимого сечения.

Существует несколько видов нагрузок, и для максимально качественного монтажа электросистемы необходимо производить расчет нагрузок на кабель по всем показателям. Сечение кабеля определяется по нагрузке, мощности, току и напряжению.

Расчет сечения по мощности

Для того чтобы произвести расчет сечения кабеля по мощности, необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель осуществляется только после этой операции.

Расчет сечения кабеля по напряжению

Расчет электрических нагрузок на провод обязательно включает в себя расчет сечения кабеля по напряжению. Существует несколько видов электрической сети — однофазная на 220 вольт, а также трехфазная — на 380 вольт. В квартирах и жилых помещениях, как правило, используется однофазная сеть, поэтому в процессе расчета необходимо учитывать данный момент — в таблицах для расчета сечения обязательно указывается напряжение.
