Типичные неисправности якоря генератора и борьба с ними

Ремонт генератора своими руками

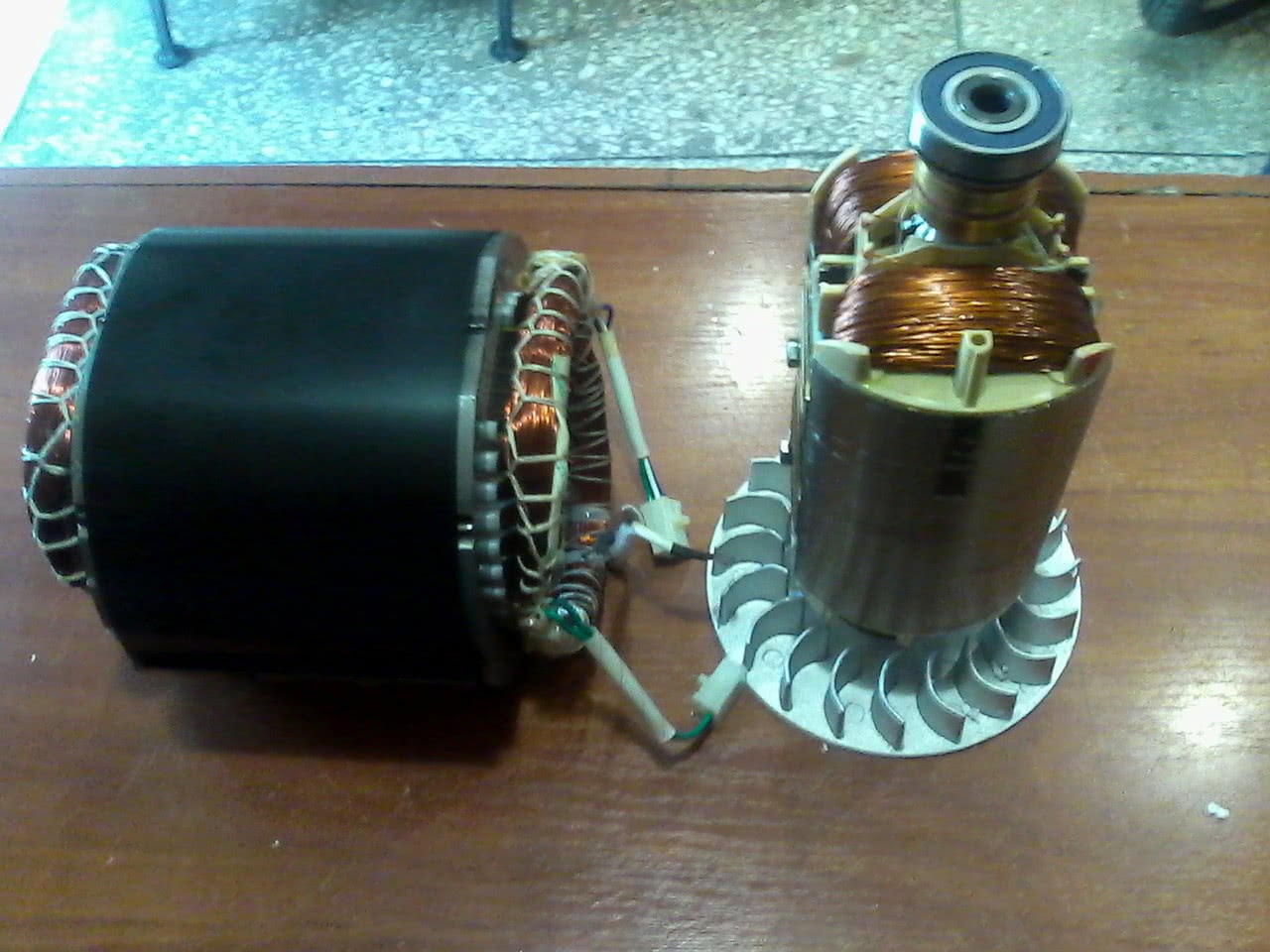

Под ремонтом статора обычно понимается перемотка статора генератора. Для этой процедуры вам понадобится внушительный набор инструментов:

  • Намоточный станок;
  • Медный провод (может потребоваться около 8 катушек);
  • Трамбовка;
  • Сверлильный станок;
  • Устройство для сушки покрытого лаком статора;
  • Молоток, набор отвёрток и ключей.

Намотка статора автомобильного генератора — это и есть ремонт статора. Для начала следует извлечь сам статор из генератора. Старая обмотка опаливается, но перед этим должна быть составлена схема обмотки статора генератора, идентичная старой трёхфазной или однофазной обмотке. При опаливании магнитные свойства металлического пакета статора не ухудшаются, поэтому можно не переживать. Когда обмотка полностью обгорит, следует провести полную очистку посадочного места. Нарезаются изоляционные прокладки из синтофлекса и устанавливаются в пазы.

Перематывать обмотку следует по заранее нарисованной схеме. Линейный принцип используется в однофазном генераторе, а трехфазная обмотка статора предполагает соединение «звездой» или «треугольником». При перемотке провод из первого паза должен идти сразу в четвёртый. Сначала наматывается половина витков в одну сторону, потом вторая половина в противоположную сторону. Пазы заделываются выступающими частями прокладок, после чего катушки нужно простучать молотком. Чтобы не повредить обмотку, нужно использовать проставку.

Перед пропиткой лаком нужно проверить размеры перемотанного узла, он не должен при сборке генератора выступать за края. Контакты связываются нитью, которая не расплавится при сушке и помещается в ёмкость с лаком. После пропитки статора его помещают в печь для сушки, предварительно дав элементу обтечь. Если нет подходящей печи, статор можно просто подвесить, установив снизу нагревательный элемент. Когда лак перестанет липнуть, сушка будет закончена. При использовании подогрева сушка обычно занимает около 2-3 часов.

При нестабильной работе генератора для многих решением проблемы становится замена всего узла. Но если знать, как проверить все элементы генератора, то даже процедура обмотки статора будет вам по плечу.

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Проверка генератора на автомобиле мультиметром

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

Как проверить напряжение генератора при заведенном двигателе. Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора.

Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется.

Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.

Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.

В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора.

Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы.

Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Как проверить якорь болгарки и устранить неполадки?

Якорь болгарки – вращающийся элемент электродвигателя, являющийся «сердечником» всей конструкции прибора. Узел состоит из вала – металлической оси вращения, проволочной обмотки, коллектора – набора контактных пластин, представляющих собой окончания витков обмотки и винта охлаждения. Якорь механически взаимодействует с передним и задним подшипником, редукторным узлом болгарки и графитовыми щетками; электромагнитным способом со статором – внешней частью электродвигателя. На обмотку якоря напряжение подается через скользящий контакт щеток с пластинами коллектора – ламелями.

Передача тока осуществляется в режиме вращения, что создает условия для трения и нагрева. Эти условия несут в себе предпосылки к возникновению потенциальных неисправностей.

Прозвонка якоря

Для того чтобы проверить якорь болгарки мультиметром, потребуется выполнить 2 этапа. Вначале, необходимо прозвонить его на существование пробоя. Для этого измерительный прибор устанавливают в режим прозвонки электроцепи с звуковой индикацией. Потом первым щупом проводят по ламелям, а другим по якорному корпусу.

Следующий этап обследования ротора мультиметром позволяет замерить сопротивление между ближними обмотками. Измеритель выставляют в режим омметра на самый низкий порог, обычно, 200 Ом. После этого щупы подносят к соседним коллекторным ламелям и фиксируют показания на дисплее

При этом очень важно чтобы R тестируемых ламелей было равно, иначе якорь считается неисправным

Важно! В варианте, когда R=0 на конкретной обмотке, у якоря присутствует межвитковое замыкание. Точнее установить этот сбой можно с помощью специализированного прибора

Подготовка якоря к тестированию

Перед тем как прозвонить якорь, его извлекают из корпуса и подготавливают к проведению диагностики. Потребуется тщательно очистить ламели коллектора от графитового загрязнения, в противном случае проверка будет нерезультативной.

Снимают грязь ветошью, смоченной спиртом. Когда на ламелях присутствует дополнительно полный слой нагара, то его снимают мелкой наждачкой.

Также следят за тем, чтобы на электроколлекторе не сохранилось заметных полос от абразива, которые приводят к ухудшению контакта ламелей со щетками, и ускоряет их износ. Если выработка очень глубокая, ротор меняют.

Важно! Во время осмотра обращают внимание на якорную обмотку, на ней не должны быть обрывы и внешних следов горения, а электроконтакты, где обмотка касается ламелей, проверяются на целостность

Проверка узлов генератора

Проверка начинается с проверки работоспособности регулятора напряжения. Для этого регулятор разбирают с генератора и создают простую схему подключения.

Используйте лампочку любого автосалона в качестве лампочки. При исправном регуляторе напряжения 3 лампочка 6 не должна гореть на полную мощность. Когда мультиметр подключен параллельно лампочке (щетке), его показания должны находиться в пределах от 5,0 до 10,0 В. Если показания мультиметра выходят за эти пределы, регулятор необходимо заменить. Некоторые модели генераторов сконструированы таким образом, что регулятор можно заменить без демонтажа агрегата.

После этого необходимо проверить обмотку возбуждения генератора на отказ. Для этого установите мультиметр в режим измерения сопротивления 200 кОм. Датчики подключаются: черные к ламелям коллектора, красные к металлической части якоря. Сопротивление должно быть больше 100 кОм или больше верхнего предела измерения, как показано на рисунке.

Сопротивление между пластинами (обмотками ротора) обычно составляет 0,5 — 2 Ом.

Испытание статора начинается с попытки повредить обмотки. Для этого подключите красный щуп мультиметра к металлической части статора, а черный щуп к последовательным обмоткам.

Сопротивление должно быть выше верхнего предела измерения. Затем измеряются сопротивления между контактами обмоток. Они не могут отличаться более чем на 5%. Предел измерения мультиметра должен быть установлен на 200 Ом.

Если в обмотке произошел сбой в электросети, короткое замыкание в обмотке или разрыв цепи, ее необходимо заменить. Есть мастерские, которые занимаются перемоткой статоров и роторов.

Для проверки состояния диодного моста переключите мультиметр в режим измерения «диодный». Затем последовательно «тестируются» диоды (их на колодке обычно 9) в прямом и обратном подключении. В прямом направлении (черный зонд к катоду) сопротивление 550-700 Ом, при обратном подключении выше максимального предела измерения.

В случае выхода из строя диода сопротивление во всех направлениях будет практически нулевым. Такой диод следует заменить. СложностьЗамена диодов основана на том, что диоды в генераторах не паяны, а сварены точечной сваркой для обеспечения надежного контакта в различных температурных условиях.

Генератор автомобильного генератора является неотъемлемой частью электрооборудования транспортного средства. При первых признаках неисправности проверьте ее мультиметром.

Генератор — это тип силовой установки, которая обеспечивает энергией все системы двигателя: питание, охлаждение и зажигание, поэтому его выход из строя неизбежно повлечет за собой другие неисправности. Чтобы не допустить поломок, диагностируйте их систематически, а если поломки не удалось избежать, немедленно ремонтируйте.

В этой статье мы расскажем о том, как проверить генератор на работоспособность, не прибегая к помощи специалистов. Но сначала давайте узнаем о симптомах его возможных неисправностей.

Проверка

Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.

Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.

Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

  • мультиметр выставляют на вольты;
  • запускают силовой агрегат;
  • измеряют напряжение на батарее и на клеммах генератора.

В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.

Кроме того, можно еще действовать таким образом:

  • двигатель запускают и дают поработать немного;
  • нажимают газ и доводят коленвал до 3-х тысяч оборотов;
  • включают фары (дальний свет);
  • нагрев заднего стекла;
  • вентилятор печки.

При такой нагрузке на батарее должно быть напряжение более:

  • 13,2 вольт (тип генератора – 9402.3701);
  • 13,6 (37.3701).

Отличные от нормативных показатели свидетельствуют о:

  • неисправности обмоток;
  • выходе из строя регулятора напряжения;
  • поломке щеток.

Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:

  • для 37.3701 – до 14,6;
  • для 9402.3701 – до 14,7.

Как проверить регулятор напряжения генератора мультиметром

Невыполнение зарядки аккумулятора при поврежденном генераторе приводит к проблемам с запуском двигателя. Более опасны неисправности, связанные с чрезмерным током и напряжением при зарядке автомобильного аккумулятора. Многие водители запускают двигатель от донорской аккумуляторной батареи, а затем отсоединяют клеммы аккумуляторной батареи, чтобы зарядить собственный аккумулятор. В этот момент электрооборудование автомобиля питается от генератора.

При выходе из строя генератора напряжение в бортовой сети может превысить 17 В, что может стать причиной выхода из строя защитных стабилизаторов в блоке управления двигателем. В этом случае требуется дорогостоящий ремонт блока управления двигателем.

Неисправность генератора может быть вызвана следующими причинами:

повреждение регулятора напряжения («таблетка», «шоколад» на автомобильном сленге);Потребление (разрушение) кистей;

  • Короткое замыкание обмотки (ротор);
  • Диодная ошибка (помещена в подчеркивание);
  • Расход подшипника и рукава.
  • Неспособность регулятора напряжения обычно приводит к отсутствию зарядки аккумулятора. В этом случае значок индикатора «Перезарядка» загорается на приборной панели. Двигатель работает до тех пор, пока батарея не будет разряжена до 8-9 В.

В течение дня уровень батареи может быть достаточным для прохождения от 30 до 50 км, при условии, что батарея хорошо заряжена во время сбоя.

В случае сбоя выходного регулятора регулятора регулятора напряжения неисправность может быть вызвана выходным напряжением генератора до 17 — 20 В. Это вызывает перезарядку аккумулятора. Перезагрузка вызывает электролит. Если следы коррозии видны под капотом вокруг батареи, проверьте генератор.

  • В случае случайного обращения набора номера батареи (клеммы, установленные в неправильной полярности), может возникнуть диодный мост. Как правило, диоды нарушаются парами в одной руке. Поврежденный светодиод имеет сопротивление близко к нулю. В этом случае намотка стегара в этом случае работает в режиме короткого замыкания, очень нагревается.
  • После нескольких минут работы намоточного двигателя перегревается запах горящих электрических проводов под маской машины. Чтобы избежать зажигания, выключите двигатель, проверьте генератор.
  • Расход кисти приводит к постепенному сбою генератора. Изначально индикатор загрузки на приборной панели начинает мигать во время вождения, а затем он начинает сиять с непрерывным светом. Во многих моделях альтернаторы для щетки заменяются регулятором напряжения.
  • Короткое замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегрев устройства.

Предварительный контроль эффективности может проводиться без демонтажа генератора. Для этого установите мультиметр переключателя на режим «Solid 20V». Затем подключите черный зонд к полюсу отрицательной батареи и красным до положительного полюса. Затем запустите двигатель, позвольте ему ввести стабильное стерильное вращение. Многометральное чтение в диапазоне от 13,5 до 14,5 В считается нормальным.

Если мультиметр указывает менее 12,8 В, процесс зарядки или вообще не работает, или ток зарядки очень низкий. Генератор работает в неправильном режиме. Если напряжение выше 14,8 В, это означает, что аккумулятор перегружен. Это может привести к кипящему электролиту, росту концентрации кислоты, повреждением пластины батареи.

Чтобы проверить выходное напряжение генератора, подключите автомобильную лампу к клемме 30 на генераторе (точка контакта с толстой проволокой к положительной базе аккумулятора или стартера).

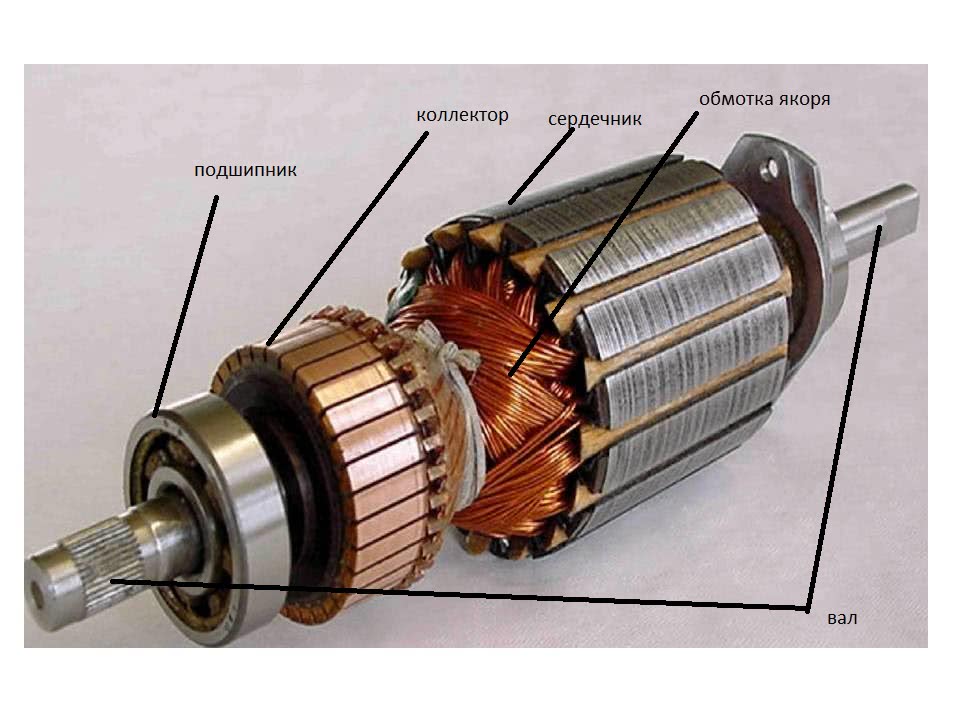

Описание якоря генератора

Перед тем, как проверить узел, ознакомьтесь с основной информацией. Состоит якорь из таких элементов:

  • вал;
  • контактные кольца;
  • щеточный узел;
  • коллектор;
  • обмотка возбуждения;
  • сердечник.

Сердечник устройство включает в себя несколько листов, выполненных из электротехнической стали, их толщина должна составлять 0.5 мм. Сердечник монтируется в вал, но если диаметр якоря очень большой, то в цилиндрическую втулку. Что касается коллектора, то в его состав входят медные пластины, число которых может отличаться в зависимости от конструкции. Коллектор собирается отдельно, после чего он впрессовывается в вал посредством изолирующей втулки.

Устройство якоря генераторного узла

Обмотка выполнена в виде нескольких секций, их концы монтируются в специальные выступы на пластинах коллектора. При помощи последнего секции обмотки соединены друг с другом последовательным образом, формируя замкнутую цепь. Обмотки могут быть волновыми либо петлевыми. В первых выводы секций подключаются к коллекторному узлу, а друг с другом они соединяются волнообразно. В петлевых устройствах выводы подключены к коллекторным пластинам, а друг с другом они соединяются непосредственно на коллекторе.

Принцип действия

Якорь генераторного узла вращается в результате воздействия подшипниковых щитов, а также самих подшипников, установленных на валу. Сам щит, который находится рядом с коллектором, называется передним. Позади этого щита, на валу, расположена крылатка, предназначенная для охлаждения устройства. Чтобы обеспечить приток воздуха, а также отвести тепло, в щитах имеются специальные отверстия, которые закрываются при помощи защитных кожухов с сетками. В переднем щите также имеются отверстия, но они необходимы для обслуживания составных элементов устройства.

Якорь устройства подключается к сети посредством щеточного узла. Сами элементы расположены на специальных держателях, который зафиксированы на так называемых пальцах. Эти пальца расположены на траверсе, которая, в свою очередь, зафиксирована на переднем щите или станине, в зависимости от конструкции. Давление щеточных элементов можно регулировать, для этого предусмотрены специальные пружины.

Количество так называемых пальцев щеток соответствует числу полюсов, при чем у одной их половины полярность должна быть положительной, а у второй — отрицательной. В целом щеточный узел разделяет обмотку на несколько параллельных ветвей, их число также может различаться в зависимости от вида обмотки (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Бортовая сеть транспортного средства соединяется с генераторным узлом посредством специальном коробки выводов, где имеется плата с отметками выводов на обмотках. Для обеспечения подъема либо перемещения генераторного узла на верхней части станины имеется соответствующий болт. На ее корпусе установлена табличка, где указан производитель, а также основные технические данные об устройстве. Один из основных недостатков генераторного устройства заключается в достаточно большой сложности, а также слишком слабой прочности щеточного узла, в результате чего устройство нуждается в периодической диагностике и обслуживании.

Проверка исправности регулятора напряжения в генераторе

Перед тем, как проверить регулятор напряжения генератора, его необходимо демонтировать и отсоединить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются в каналах щеткодержателя. При щетках, выступающих менее чем на 4,5 мм, требуется замена регулятора напряжения.

Непосредственно регулятор напряжения проверяется при помощи дополнительных источников питания: 12-14 В и 16-22 В. Соответственно, первым источником может выступать аккумулятор, вторым источником – аккумулятор с последовательно подсоединенными к нему 1,5-вольтовыми батарейками. Положительный выход аккумулятора подключаем к выходу устройства, отрицательный – к массе регулятора напряжения. 12-вольтная лампочка подключается между щеток.

В случае исправности регулятора при подаче напряжения:

  • 12-14 В лампочка должна гореть;
  • 16-22 В лампочка должна гаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и должен быть заменен на новый.

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Признаки отказа генератора

Признаками нештатной работы генератора автомобиля могут являться:

  • отсутствие индикации «аккумулятор» на приборной панели во время включения зажигания;
  • свечение лампочки «аккумулятор» после запуска двигателя;
  • периодическое моргание сигнального индикатора «аккумулятор» в процессе движения;
  • запах горелой электропроводки в районе генератора;
  • отказ запуска двигателя после стоянки.

Читать также: Стол на металлической раме

Отсутствие заряда АКБ при неисправном генераторе приводит к проблемам с запуском двигателя. Более опасной является неисправность, связанная с превышением тока и напряжения заряда автомобильного аккумулятора. Многие автолюбители используют запуск двигателя от аккумулятора-донора, после чего отключают клеммы аккумулятора для переключения на зарядку собственного АКБ. В этот момент питание электрооборудования автомобиля осуществляется от генератора.

Если генератор неисправен, напряжение в бортовой сети может быть более 17 вольт, что приводит к пробою защитных стабилитронов в блоке управления двигателем. В таком случае требуется дорогой ремонт блока управления двигателем.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Видео «Как с помощью токарного станка отремонтировать якорь»

Наглядная инструкция по ремонту якорного элемента с помощью специального оборудования приведена на видео ниже (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разряду аккумуляторной батареи. На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ , сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.

Необходимые для проверки ротора инструменты

Мультиметр, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами.

Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

— Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»).

Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.

проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания

Далее проверяем обмотку «возбуждения» на «обрыв».

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.

При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и разборки генератора. В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.

выводы обмотки и контактные кольца генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Обычно, на неисправность ротора, при поиске проблем в работе генератора начинают грешить уже в последнюю очередь. Аналогичные симптомы (горение лампочки разряда, падение стрелки вольтметра, низкое напряжение) могут быть при неисправности регулятора напряжения или диодного моста. В первую очередь стоит проверить именно их, потом приступать к проверке ротора.
