Как разобрать или собрать заднее колесо скоростного велосипеда

Ставим каретку на место

На этом работу нельзя считать завершённой, поскольку всё это нужно правильно собрать. В этом процессе главная сложность заключается в правильной установке чашек. Вы же помните, что они имеют разную резьбу (на правой чашке левая и наоборот)? Здесь также потребуется густая смазка для обработки кареточного стакана, подшипников и резьбы на чашках.

К сбору кареток нужно приступать с правой стороны и следовать следующему порядку работы:

1. Кареточная ось вставляется в правую чашку.
2. Закручивается при помощи съёмника для каретки.
3. Такие же действия проделываем с левой стороны.
4. Каретка проверяется на отсутствие люфта, о чём свидетельствует её лёгкое и бесшумное движение.
5. Устанавливаются шатуны и винты на свои места.

Применить эту теорию на практике не составляет особого труда для любого велосипедиста, у которого руки растут из нужного места. Даже не имея опыта в разборке велосипеда, можно снять каретку с первого раза. Мы верим в вас.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Если вы слышите подозрительные скрипы, потрескивания и стук, исходящие от педалей вашего велосипеда, то настало время разобрать их и подвергнуть тщательной диагностике. Советы профессионалов по переборке педалей.

Как правильно переключать передачи на велосипеде. Как определить число передач на велосипеде, в чём заключается принцип работы трансмиссии, основные правила и рекомендации по переключению передач.

Как устроена задняя втулка скоростного велосипеда?

Ее конструкция состоит из несколько звездочек, благодаря которым крутящий момент передается колесу. Если втулка функционирует с трещоткой, барабан интегрирован в звездочки, т.е. расположен вне втулки. Если она рассчитана на работу с кассетой, то последний установлен у нее внутри.

Крепление также может различаться. Популярностью похвастаться может крепление с помощью болтов, используемое основными производителями втулок. Также стандартом предусмотрено шлицевое соединение.

Широкое распространение с давних времен получили «Торпедо» втулки.

Чертеж детали приводится ниже:

При свободном ходе ведущие ролики сдвигаются ведущим конусом вверх. Он цепляется выступами при повороте педалей, клинит корпус втулки, заставляя вращаться колесо.

При остановке, конус корпуса сдавливает ролики ведущие, которые попадают в пазы, находящиеся между выступами. Из-за этого нарушается связь конуса с корпусом, позволяя колесу вращаться.

При торможении, т.е. прокручивании педали назад, вращение ведущего конуса происходит в обратном направлении. Благодаря трению, косые выступы вращают тормозной конус, направляя в канавки барабана тормозные ролики, т.е. происходит его «вдвижение» в барабан, от чего последний, раздвигаясь с обеих сторон, прижимается плотно к втулке. Этими втулками, выпускаемыми с начала века, комплектуют дорожные велосипеды.

Происходит торможение колеса. Обеспечивает втулка торпедо наиболее эффективное торможение, в сравнении с другими типами.

Многие, в целях экономии места при хранении, выбирают складные велосипеды с планетарными втулками, позволяющими, не вращая педали, переключать скорости.

Это преимущество поездку делает простой в двух случаях:

• при необходимости резко затормозить: например, на светофоре или при неожиданном появления на дороге другого транспортного средства. При езде на обычных велосипедах, необходимо такую ситуацию предусмотреть, чтобы было время для переключения на более низкую передачу. В случае с планетарной втулкой, сделать это можно даже во время остановки. Начинать движение она позволяет с любой скорости;
• при преодолении крутого подъема. На байке обычном нужно заботиться постоянно, чтобы, переключая передачи, не снизить скорость. В случае с планетарной втулкой все намного проще: необходимо лишь перестать крутить педали на несколько секунд. Включив нужную скорость, можно продолжать движение, т.е. скорость на подъемах теряться не будет.

Еще одним преимуществом этой втулки является защищенность механизма переключения скоростей от попадания влаги и грязи, а также отсутствие необходимости в обслуживании.

Наконец, детали, участвующие в движении. Они меньше изнашиваются с планетарной втулкой.

Нельзя обойти вниманием втулку xenium, снабженную облегченной осью и корпусом, выполненными из алюминия. Вес ее порядка 300 грамм

Многолетним опытом по выпуску втулок похвастаться может известна компания Novatec. Ее продукция отличается высочайшим качеством, предоставляемом по адекватной цене. Среди втулок новатек имеются нетипичные модели: детали для фиксовых велобайков (свободный ход отсутствует) и динамо-втулка.

Для байков с фиксированной передачей выпускают quando втулку заднюю на шариках, имеющие 36 отверстий под спицы.

Электрогенератором называют динамо – втулку для велосипеда, разработанную английской компанией Sturmey-Archer. Затем мир в 2010 году познакомился с ее новым вариантом – комбинацией с барабанным тормозом.

Сегодня их производство является основным видом деятельности фирм Shimano и Schmidt. Мощность втулок по гост классического исполнения равна 1,8 Вт, напряжение – 6 В. Но, в продаже есть и новые втулки, параметры которых увеличены, а размеры уменьшены в разы.

Особенностью использования втулок резьбовых с внутренней резьбой метрического типа и самонарезающей внешней является цилиндрическая полая основа. С ее помощью крепление очень надежно.

https://youtube.com/watch?v=NlfDi2U_vOY

Видео: Ремонт задней втулки велосипеда

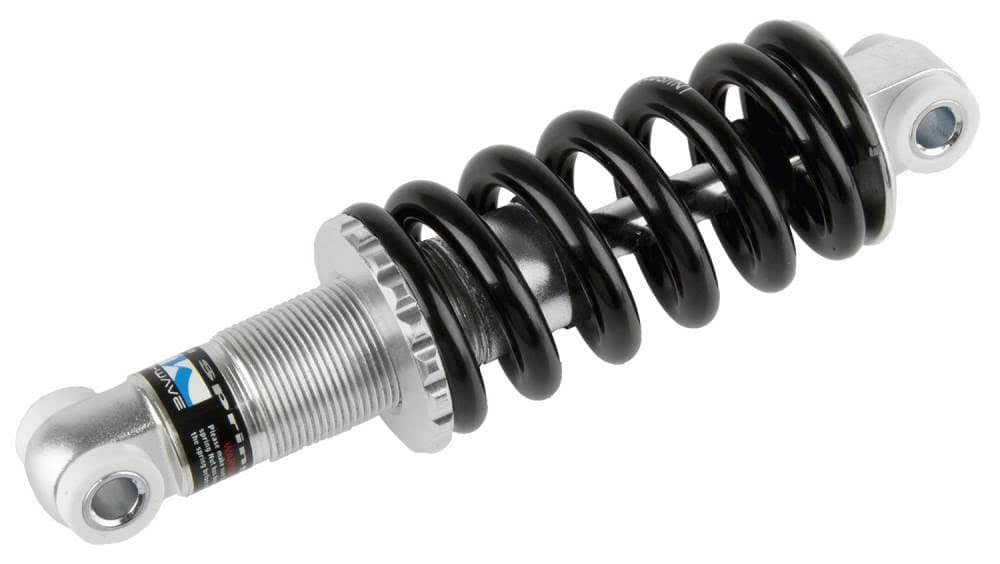

Зачем нужны задние амортизаторы велосипеда

Велосипедисты делятся на два типа: на хардтейлах и те, кто любит комфорт и безопасность. Любители спокойной езды обязательно устанавливают велосипедный амортизатор задний. Именно он считается сердцем всей подвески велосипеда, его правильный выбор и установка значительно улучшит комфорт и скорость передвижения по пересеченной местности.

Внутреннее устройство

Разобрав передний и задний амортизаторы, легко определиться с внутренним устройством деталей, включающим рессоры и демпфер. Благодаря пружинам во время катания на велосипеде ударные нагрузки сводятся на нет, даже если местность отличается неровностями, а скорость движения зашкаливает. Демпферы, в свою очередь, гасят колебания, обеспечивают устойчивость и стабилизируют транспортное средство на дорожной трассе.

Демпферы всегда присутствуют в горных и скоростных байках, рассчитанных для велоспорта. Такие приспособления необходимы, если путешествия включают прохождение маршрута с кочками и ямами. По этой причине вы не увидите амортизаторы на дорожных и шоссейных моделях велосипедов. Но если велосипедист желает модернизировать двухколёсный байк, он может монтировать переднюю и заднюю вилки своими руками.

Виды амортизаторов

Чаще амортизационную вилку можно встретить только в передней части велосипеда, таким образом производители заботятся о снижении силы ударов, приходящихся на переднее колесо. Деталь, размещённая сзади, устраняет силовое влияние ведущего колеса, которое не смогла скрыть передняя вилка.

Амортизаторы бывают самые разные:

Пружинные, отличающиеся особенной жёсткостью — не предусматривают демпферов.

С пружиной и эластомером — состоят из металлической рессоры и демпфера из резины в центре вилки. Вилку устанавливают в велосипедах для пересечения местности со средними и мелкими неровностями. К значительным минусам можно отнести низкую стойкость штыря к холодным температурам.

Воздушные — в вилку закачан воздух, как раз он и гасит колебания. Однако со временем воздух проникает через малейшие отверстия, как долго прослужит такой амортизатор, зависит от уплотнительных характеристик манжет.

Масляные — вместо демпфера передняя и задняя вилки включают картридж с маслом.

Как разобрать педаль велосипеда

Прежде чем приступить к разбору вело-педалей, следует выяснить, отчего появились треск, скрип, хруст или стук в них. И прежде всего, посмотреть, может быть на педалях образовались механические повреждения — сколы, трещины или еще что-то.

Глянуть также, не ослабло ли со временем крепление к шатунам. А может быть в место соединения попала влага или там скопилась грязь. Кстати, в профилактических целях специалисты рекомендуют время от времени отвинчивать педали, тщательно их мыть, вытирать насухо и смазывать.

А еще можно проверить каждую педаль на предмет образования люфта. Для этого удерживая педальную ось, следует подвигать туда-сюда платформу. Если люфт имеет место быть, то положение легко исправляется подтягиванием контргайки, что находится прямо под заглушкой.

Впрочем, если педаль туго крутится или люфт достаточно велик (например, педаль просто болтается), то лучше ее все-таки перебрать. Тем более, что ничего особенно сложного в этом процессе тоже нет, а из инструментов понадобится лишь разводной ключ. Главное, все выполнять последовательно-поэтапно:

1. Педали надо снять с шатуна. И нужно помнить, как они откручиваются: ось правой имеет правую резьбу, а ось левой — левую. Соответственно, правая скручивается против часовой стрелки, а левая по часовой.
2. С помощью отвертки снимается торцевая педальная заглушка.
3. Далее необходимо раскрутить контргайку, удерживая педальную ось ключом.
4. После снимается стопорная шайба.
5. И аккуратно откручивается конус.
6. Очень аккуратно, чтобы не раскатились, вынимаются подшипники (и складываются куда-нибудь не менее аккуратно, чтобы не раскатились шарики и не затерялись).
7. Педальная платформа снимается с оси.

На этом все — вело-педаль можно считать разобранной.

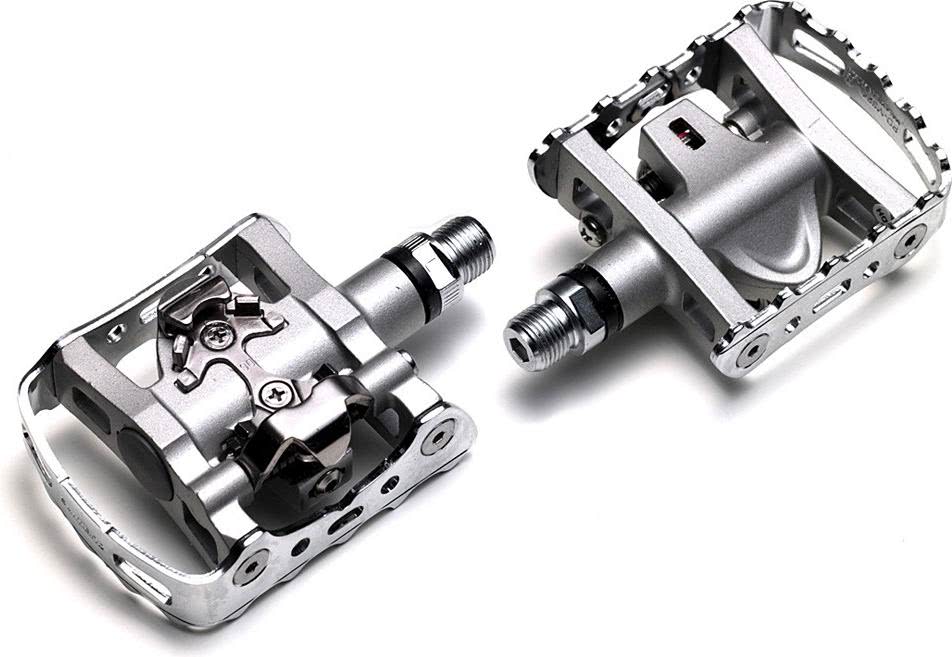

Немного по-другому разбираются велосипедные педали контактного типа. Это конструкция посложнее и в кручении туже. Такие педали, на самом деле, лучше и не разбирать. Но коль скоро возникла необходимость, делать это следует очень внимательно и аккуратно, четко следуя предписанной инструкции.

И тут понадобится не только разводной ключ, но еще и специфический вело-инструмент. В частности съемник шатунов, а также набор ключей — на 7, 10 и 15.

Последовательность действий такова:

1. Открутить педаль, одев съемник шатунов на место, обозначенное на педали специальной стрелочкой.
2. Вынуть ось из педального корпуса (после того, как педаль откручена, сделать это очень легко).
3. Отвинтить контргайку, которая удерживает всю конструкцию. Для этого педаль придется удерживать плотно ключом или зажать в тисках.
4. Далее узлы и элементы вынимаются последовательно по визуальной оценке. И тут нужно быть особенно аккуратным, так как внутри есть маленькие шарики — по 12 с каждой стороны. Их надо не потерять.

После этого контактная педаль разобрана. Теперь надо все почистить, протереть насухо и смазать по новой. На места, куда укладываются шарики, требуется нанести особенно толстый смазочный слой.

А собираются любые педали в порядке, обратном разбору.

Способы изготовления

В зависимости от технологического процесса изготовления втулки делятся на:

• штампованные;
• точеные;
• литые – наиболее прочные.

Последние отличаются большим весом. Их ставят на колеса с расположенными радиально спицами, чтобы повысить радиальные нагрузки.

На велосипеды, относящиеся к высокому классу чтобы уменьшить вес, ставят задние втулки с полыми осями большего диаметра и повышенной жесткостью.

Наиболее же распространены в наши дни велосипедные задние втулки, снабженные конусными радиально-упорными подшипниками качения.

Разобрать заднюю втулку скоростного велосипеда, чтобы отрегулировать, не столь сложно, как кажется. Чтобы эти детали служили дольше, их необходимо своевременно смазывать, очищать, регулировать, менять подшипники.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

Болт и проставка для прижимания съемника к каретке

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Установил съемник каретки на левую чашку каретки и поджал болтом для того, чтобы съемник не слетел.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Замена манеток на новые

Замена манеток велосипеда на новые, довольно таки несложная задача. Главное условие — чтобы новые шифтеры подходили под переключатели скоростей байка. Подробнее о том, как выбрать манетки мы поговорим в одной из следующих статей. Для замены нам необходимо выполнить следующие операции:

Выкручиваем заглушку, которая закрывает канал троса на самой манетке.

Откручиваем и откидываем трос от переключателя, а после откусываем на нем оконцеватель под самый корень

Обратите внимание, что если вы не собираетесь менять трос на новый, то делать это следует либо специальными кусачками или же очень острыми бокорезами. Если перекусить тросик плоскогубцами, то его кончик распушится, что приведет к дополнительным трудностям при его продевании обратно в манетку

Если же кончик распушился, то можно попробовать его скрутить и пропаять обычным паяльником (перед этим обработайте конец троса паяльной кислотой, для упрощения процесса пайки).

Выставляем на манетке 1-ю скорость, если производится демонтаж шифтера переднего переключателя, или последнюю (например, 8 скорость на системах 3х8) – если заднего. Это требуется, чтобы положение желоба, в который вставляется трос внутри манетки, совпало с каналом тросика (в который вкручивается заглушка).
Вытягиваем трос из рубашек и манетки велосипеда.

Снимаем аккуратно грипсу. Делать это нужно не торопясь, так как в основном ее производят из очень мягкой резины, которую при неосторожных действиях можно порвать. Плюс ко всему следует проследить, чтобы вы не перекрыли отверстие на ее торце, через которое при снятии будет заходить воздух. Если его перекрыть, внутри грипсы будет создаваться разряжение, что усложнит ее снятие.

Послабляем болт-фиксатор хомута тормозной рукоятки велосипеда и снимаем его с руля.
Ослабляем болт-фиксатор хомута манетки и демонтируем ее с велосипеда.

Процесс установки новой манетки на велосипед выполняется в обратной последовательности, но с некоторыми оговорками.

1. Устанавливаем шифтер на руль и слегка подтягиваем болт-фиксатор хомута. Полностью его не затягиваем, чтобы манетку можно было передвигать по рулю.
2. Устанавливаем обратно тормозную рукоять и также слегка подтягиваем болт.
3. Надеваем грипсу. Перед этим край рулевой трубы можно слегка намочить чистой водой (не следует использовать масло, т.к. резина может разрушаться под его воздействием). И не перекрываем отверстие в торце грипсы.
4. После того как вы надели грипсу до упора, позиционируем на руле тормозную рукоятку. Подвигаем ее вплотную к грипсе, выставляем угол и затягиваем болт-фиксатор.
5. Затем выставляем правильное положение манетки. Сдвигаем ее в сторону тормозной рукоятки до упора и выставляем угол, при котором вам будет удобно производить переключение скоростей велосипеда. После чего затягиваем болт на хомуте.
6. Выставляем 1-ю скорость для «передней» манетки или последнюю (например, 9, если система 3х9) для «задней».
7. Продеваем трос в манетку, рубашки, и выводим ее к переключателю скоростей.
8. Далее требуется произвести настройку перекидки, манетку которой мы заменили. Как настроить задний или передний переключатель скоростей вы можете узнать, перейдя по соответствующим ссылкам.

Какие они — педали для велосипеда

Вообще, велосипедные педали — это ни что иное, как составляющая часть шатунов. Человек ногами прикладывает усилия именно к ней, и транспортное средство движется в выбранном направлении.

Из вышеупомянутого легко сделать вывод о том, что педали подвергаются колоссальной эксплуатационной нагрузке. И немудрено, что они могут легко сломаться.

Велосипедная педаль — это действительно механизм несложный. Однако она состоит из нескольких элементов:

• педальной оси — механического штыря с резьбой, на который накручивается шатун;
• платформы, контактирующей с человеческой ногой (в частности стопой);
• подшипников, обеспечивающих вращение по педальной оси;
• и крепежа — различных болтиков, гаек и заглушек.

Как снять кассету велосипеда

Прежде всего, нужно подготовить необходимый инструмент:

• съемник стопорного кольца кассеты;
• «хлыст» — специальный ключ, к которому прикреплена велосипедная цепь (фрагмент);
• разводной ключ.

Можно, конечно, обойтись и без указанного специфического инструмента. Причем, таких способов 2 и оба «сработают» на 100%:

1. Садимся на велосипед и едем в ближайший специализированный магазин велозапчастей и инструмента, приобретаем необходимые ключи и съемники.
2. Снимаем кассету с помощью отверток, молотка и различных ключей – поставленная задача будет решена, но вот кассету, да и часть других механизмов велосипеда, придется выбросить.

Обязательно подготовьте зону с ровной поверхностью, которая должна быть в пределах вытянутой руки от велосипеда – именно так можно будет сохранить и не потерять все детали велосипедной кассеты.

Пошаговая инструкция по снятию кассеты:

Колесо велосипеда снимается, устанавливается специальный съемник

Нужно обратить внимание на правильность установки этого инструмента: его шлицы должны полностью войти в пазы стопорного кольца.
В руки берется ключ «хлыст», накладывается на звездочку таким образом, чтобы фрагмент велосипедной цепи на ключе находился на зубьях звездочки. Обращаем внимание на то, что ручка «хлыста» должна находиться справа от кассеты, фрагмент цепи инструмента – вверху.
На съемник кассеты накладывается разводной ключ и проворачивается против часовой стрелки

Одновременно с этим движением необходимо крепко удерживать в зафиксированном положении ключ «хлыст» — таким образом, блокируются движения/прокручивания звездочки. Обратите внимание:в некоторых случаях цепь при таком процессе может соскакивать, что означает сильную изношенность звездочек кассеты или поломку ключа «хлыст». Специалисты рекомендуют накинуть «хлыст» на большую звездочку – можно получить необходимый эффект фиксации.

Стопорное кольцо откручивается полностью, кассета снимается.

Обязательно следите за тем, чтобы снятая кассета, а также звездочки и все крепежные элементы располагались в съемном виде ровно в том порядке, в котором они были в исходном варианте.

После снятия кассеты можно приступать к ее очистке и смазке – эти процедуры входят в число обязательных для регулярного сервисного обслуживания двухколесного транспортного средства.

В каких случаях нужно снимать вилку с велосипеда?

Абсолютно все подвижные механизмы веломашины нуждаются в своевременном уходе.

Съём велосипедной вилки будет необходим в следующих случаях:

1. При необходимости полной замены старого механизма на новый.
2. При необходимости замены подшипников с чашками опоры (возможно без них) или сальников.
3. При необходимости нанесения новой смазки.
4. При необходимости выравнивания рулевой трубки.

Основные симптомы замены вилки проявляются в возникновении некоторых посторонних звуков или при недолжном выполнении своих функций некоторыми механизмами:

• посторонний стук или скрип при движении;
• вхождение вилки в клин, который не позволяет провести регулировку;
• руль начинает проворачиваться, при этом отяжеляет свой ход;
• «ноги» и «штаны» имеют характерные повреждения (трещины).

Многие владельцы двухколёсных машин обращаются за помощью к специалистам. Но ведь может возникнуть необходимость заменить вилку вдали от цивилизации, поэтому необходимо знать основные правила замены и всегда иметь под рукой необходимый инструмент.

Это интересно: Как проверить степень износа велосипедной цепи — методика определения изношенности цепи

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

• регулярная подтяжка корпуса;
• замена подшипниковых шариков;
• смазывание деталей внутри корпуса;
• регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

• хлыст;
• вороток с переходником;
• плоская отвертка;
• оправка для откручивания стопорной гайки;
• конусный ключ;
• накидной ключ на 17 мм;
• медицинский пинцет;
• заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

1. Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
2. Снять кассету со звездочками.
3. Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
4. Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
5. Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
6. Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
7. С левой стороны вытащить пыльник-уплотнитель.
8. С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
9. После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

• ослабить ключом контргайку;
• проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
• затянуть контргайку к прежнему состоянию.

Если причина в поломке той или иной детали, то потребуется замена:

• снять стопорное кольцо;
• вынуть втулку;
• снять детали, которые находятся на стороне, противоположной звездочкам;
• внимательно осмотреть, проверить исправность;
• если какая-то поломана, заменить ее;
• поставить снятые части на место в обратном порядке;
• затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.

Велосипедная кассета

Кассета состоит из нескольких пар звезд, которые крепятся на втулку, а именно на сам барабан. Зачастую, кассета содержит в себе 7 шестеренок, которые устанавливаются на паук. Но на некоторых велосипедах, например, на гибридах, может быть от 8 до 11 звезд, что значительно увеличивает разгон велосипеда.

Ремонт кассеты велосипеда «Стелс» (своими руками) заключается в своевременной очистке каждой звезды от пыли и налета, а также ежемесячной смазке деталей. Чистить звездочки можно с помощью зубной щетки, так как именно она поможет добраться до труднодоступных мест. Что касается смазки, то не стоит использовать солидол, вазелин или другое подобное средство. Самое оптимальное для этих целей вещество, это обычное машинное масло (трансмиссионное или двигательное). Если позволяют финансы, то можно приобрести специальный растворитель для очистки звезд.

Как поставить вилку обратно на велосипед

Для начала осмотреть подшипниковое кольцо. На нем не должно быть повреждений и отбитых краев. В противном случае понадобится его замена (если ставится старая вилка). Последовательность сборки:

1. Надеть кольцо на стык вилки с рулевой колонкой.

2. Охватить его разводным ключом сверху.

3. С помощью молотка мягкими ударами по губкам ключа равномерно запрессовать кольцо. Забиваем «по звуку»: пока он будет глухой, продолжаем прессовать, звонкий — кольцо стало на место.

4. Смазать поверхность стопора (смазка — литол-24, буксол или специальный состав).

5. Аккуратно уложить подшипник шариками наверх. На него тоже можно нанести немного смазки. Под подшипник обязательно кладется уплотнительная шайбочка.

6. Аккуратно вставить шток в стакан и повторить все работы по снятию в обратном порядке.

Как разобрать вилку горного велосипеда

После того, как вилка снята, можно приступить к ее разборке.

В первую очередь необходимо открутить болты, которые находятся внизу штанов вилки.

Далее снимаем штаны с ног. Первые можно пока что отложить в сторону, никаких манипуляций их больше не ожидает. Единственное, что можно сделать – снять сальники со штанов, если под ними накопилось много грязи, и слить старое масло.

Далее со штока ног необходимо снять ограничители хода и упоры. Перед этим их следует почистить, поскольку на них может оказаться много старой смазки или даже грязи.

Следующим шагом в разборке вилки будет откручивание регулировок, которые расположены на верхней части штанов. Вот как раз для этого и понадобится специальный ключ-головка с отторцованным нижним краем для того, чтоб не слизать края гайки.

Далее вытаскиваем пружины, эластомеры и штоки ног, в общем, все, что там есть. На этих деталях тоже очень много старой смазки и, возможно, грязи.

После этого можно считать, что вилка полностью разобрана и готова к ее дальнейшей чистке и смазке.

Что касается других типов велосипедных вилок, например, таких как, воздушных или масляно-воздушных, то там процесс разборки будет отличаться не сильно.

Единственные различия будут в разборке пружин (в воздушных вилках это будут воздушные камеры) и эластомеров.

Сборка вилки производится в обратном порядке. Главное ничего не забыть и не потерять.

Разобранная вилка велосипеда

Похожие записи:

Все о гортензии метельчатой: от посадки до ухода в открытом грунте Чипсы из лаваша Способы проверки свечей зажигания Как сделать шкаф купе своими руками в домашних условиях Как расплавить пластиковую бутылку в домашних условиях Игровой руль с педалями на компьютер своими руками
