Как сделать штангель циркуль из подручных средств

Описание

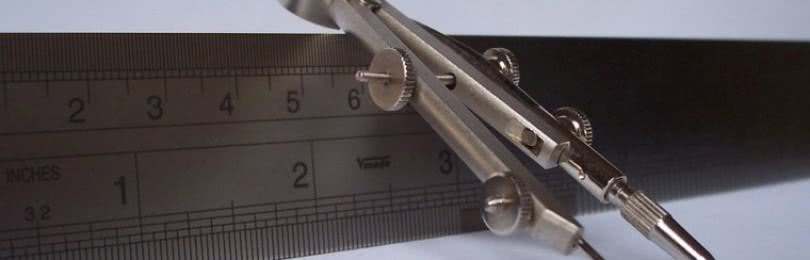

Циркуль делается из металла и состоит из двух частей, соединённых шарниром. Обычно на конце одной из них располагается игла, на конце другой — пишущий предмет, например грифель карандаша, рейсфедер или специальный держатель для рапидографа. У измерительного циркуля иглы на обеих ножках. Примитивный циркуль делается из пластмассы.

Специальный набор, содержащий помимо циркуля дополнительные принадлежности (такие как сменные стержни, иглы) и инструменты (кронциркуль, измерительный циркуль, рейсфедер), а также футляр с соответствующими углублениями для них называется готовальней.

Разметочный циркуль и чертилка по металлу своими руками

Здравствуйте, уважаемые читатели и самоделкины! При изготовлении различных металлических деталей очень часто требуется циркуль. А если поверхность заготовки загрязнена, то разметку на ней лучше выполнять чертилкой по металлу.

В данной статье Виктор Никитин, автор YouTube канала «РОТОРКОР» расскажет Вам, как он сделал разметочный циркуль.

При относительной простоте этих инструментов, потребуется небольшой объем сварочных работ.

Материалы. — Старые метчики — Барашковые винты М8 — Стальной квадрат, лист — Машинное масло, наждачная бумага.

Инструменты, использованные автором. — Болгарка, отрезной и зачистной диски — Шуруповерт, сверла по металлу, метчик, напильник — Ленточный шлифовальный станок — Сварочный полуавтомат, сварочная маска — Тиски, струбцины, керн, молоток, разводной ключ — Линейка, угольник, маркер. Процесс изготовления. Итак, в качестве наконечников послужат старые метчики М6.

Штанги для циркуля мастер вырезает одинаковой длины из стального квадрата 15X15 мм. Для этого обе заготовки одновременно фиксируются в тисках, и отрезаются болгаркой.

Торцы деталей выравниваются при помощи ленточного шлифовального станка.

На одном из концов обеих заготовок размечается и кернится class=»aligncenter» width=»968″ height=»544″|fcw3qayjh5a| src=»https://usamodelkina.ru/uploads/posts/2020-08/1596963071_ijc-033.jpg» class=»aligncenter» width=»1280″ height=»717″ Сверло диаметром 4,5 мм фиксируется в тисках, а сама заготовка — в патроне шуруповерта. Таким образом, вращая заготовку относительно сверла, мастер получает отверстие, соосное детали.

Похожая методика была описана в следующей статье, такой прием использовался для сверления центрального отверстия в валу электродвигателя.

Метчик фиксируется режущей частью в патроне шуруповерта.

С помощью ленточного шлифовального станка производится заточка хвостовиков метчиков. Во время этого процесса необходимо периодически охлаждать деталь в воде, чтобы не перегреть ее.

В итоге получаются вот такие наконечники с острыми конусами.

На обоих хвостовиках штанг мастер формирует своеобразные ступеньки, на половину толщины профиля (7 мм).

Вот так выглядят хвостовики после обработки.

Детали для шарнира мастер изготавливает из стальной пластины 8 мм толщиной. С помощью шаблона на ней размечаются контуры деталей, и вырезаются болгаркой.

Лишнего винта М8 с барашковой головкой у мастера не нашлось, поэтому он позаимствовал такой винт у ручного фрезера. Именно этот винт и будет фиксировать нужное положение штанг циркуля.

Аналогичным способом в его торце сверлится отверстие, и нарезается резьба М6.

Затем затачивается хвостовик метчика, и вкручивается в рукоятку.

Конечно, после этого нужно будет выполнить воронение для защиты изделий от коррозии. Про надежный химический способ воронения стали было подробно рассказано в недавней статье.

В итоге вот такие красивые и солидные инструменты получились у Виктора.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

https://youtube.com/watch?v=DbMlpYyFUGA

https://youtube.com/watch?v=w1ed9AioVTM

Оглавление

Штангенциркуль является универсальным измерительным инструментом. Он предназначается для измерений высокой точности. С его помощью можно определить как наружные, так и внутренние размеры детали, глубину отверстий и прочее. Это один из самых распространенных инструментов в технической сфере, который удобен в использовании. Он используется на уровне с такими вещами как микрометр и нутромер. Благодаря своей механической структуре, прибор практически не имеет ограничений по сроку службы, так как вывести его из рабочего состояния могут только деформации. Несмотря на распространенность, многие люди не знают как пользоваться штангенциркулем.

Измерение штангенциркулем применяется как в промышленной сфере, так и в частной, так как устройство занимает относительно мало места. Одним из характерных признаков тут является шкала нониуса, которая позволяет совершать измерения до десятых долей миллиметра. Особенности конструкции позволяют фиксировать измеряемою деталь, причем как с внутренней стороны, так и с наружной, чтобы уменьшить вероятность возникновения погрешности. Для использования тут не требуется специальная подготовка и можно приступать к работе практически сразу.

Устройство и принцип работы штангенциркуля

Название свое инструмент получил благодаря наличию штанги, на которой нанесена основная шкала. Нониус относится к дополнительной шкале, которая помогает следить за десятыми или сотыми долями миллиметров, если того требует измерение. В устройстве изделия имеются такие основные элементы как:

1. Штанга;
2. Двигающаяся рамка;
3. Основная шкала, находящаяся на штанге;
4. Губки измерений внутренней стороны;
5. Губки измерения внешней стороны;
6. Глубиномер;
7. Нониус;
8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров. Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета. Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках. После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

Правила пользования штангенциркулем

• Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
• Во время чтения показаний прибора, следует держать его перед глазами прямо.
• При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
• Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
• После работы и перед ее началом инструмент следует протирать чистой ветошью.

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

• Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
• Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
• Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
• Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

Чем заменить циркуль

• Если радиус не важен
• Транспортир
• Самодельные «аналоги» циркуля
• Линейки или расческа
• Иголка с нитью

Всем известно, что циркуль – это инструмент для черчения окружностей. Иногда случаются ситуации, когда его не оказывается под рукой и приходится искать чем заменить циркуль.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

• развести губки путем передвижения рамки;
• сдвинуть до плотного прилегания к контрповерхостям;
• зафиксировать положение рамки стопорным винтом;
• вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

• перемещением рамки выдвигают глубиномер;
• опускают его в отверстие до дна и прижимают к стенке;
• перемещают штангу до упора в торец;
• фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

О недостатках моего циркуля

• ножки циркуля не сжимаются полностью из-за головок болтов, иголки не смыкаются в ноль, остается порядка 1см, т.е. циркуль не может чертить очень маленькие окружности, менее 1см. Это можно решить увеличив ширину верхней скобы так, чтобы ножки циркуля крепились на бОльшем расстоянии друг от друга, но для себя я решил, что мне не нужны окружности менее 1см диаметром;
• толщина профильной трубы была выбрана не совсем удачно, т.к. в нее входит болт только М8 (при использовании болта М10 уже останется по 2,5 мм до краев профиля), в котором приходится сверлить отверстие 3 мм и при сильно затягивании гаек, болт переламывается в тонком месте. Рекомендую использовать профиль 20 мм, в который можно без опаски будет вставить болт М10, что увеличит прочность крепления иголок. Но в моем случае усилия затягивания хватает, чтобы болты держали, один болт крепления иглы сломался лишь тогда, когда я решил затянуть его 2-мя ключами довольно сильно :unsure:
• данный циркуль может чертить только иголками, а не карандашом, но для разметки окружностей на дереве и листовой стали гораздо удобнее использовать иголку (получается тонка и точная линия, которая хорошо видна), а не карандаш. При желании можно сделать приспособления для крепления карандаша в данном циркуле.

В остальном, циркуль получился замечательный и уже помогает мне в работе. Возможно, что в будущем я сделаю циркуль версии 2.0, где учту уже все недостатки первой версии.

Способы рисования кругов без использования дополнительных предметов

Как нарисовать окружность, если под рукой нет чертежных инструментов и прочих вспомогательных вещей? Все не так сложно, как кажется на первый взгляд. Положите и зафиксируйте одну руку на бумагу, при этом сделайте так, чтобы мизинец оказался центром планируемого круга. Второй рукой покрутите лист и увидите, что получается ровная окружность. По получаемому контуру проведите карандашом. Чтобы начертить круг большего диаметра нужно согнуть мизинец, словно вы пытаетесь сжать кулак. Далее процедура повторяется, как и с меньшей окружностью, лист крутите и проводите границы круга. Если необходимо создать окружность еще больше, то располагайте руку так, чтобы она касалась косточкой запястья к листу. Рекомендуется для черчения кругов, выбирать нетвердые карандаши.

Эти способы считаются легкими и простыми. Они выручают, когда под рукой нет циркуля. Главное – это уметь ровно держать руку и так чтобы она не двигалась.

Все средства хороши

Казалось бы, купил канцелярию, рюкзак и школьную форму — и вперед к новым знаниям. Но не тут-то было. Втянуться в учебу и не потратить на это много сил помогут полезные лайфхаки. Ситуация первая. Ручка не пишет. Вроде чернила в ее стержне есть, а на бумаге оставлять их отказывается. Такое точно бывало с каждым. Трясешь, как градусником, дуешь изо всех сил — реакции ноль. Говорят, если направить пламя зажигалки на кончик стержня, то ручка быстро придет в чувства. Лайфхак для школы, прямо скажем, так себе. С зажигалкой на уроки хорошие девочки не ходят. Но мы все же попробовали нагреть испорченный стержень и расписать его. И это действительно сработало! Главное — нагревать недолго, иначе стержень может расплавиться и чернила окажутся у вас на руках и одежде.

Если направить пламя зажигалки на кончик стержня, то не пишущая ручка быстро придет в чувства.

Помявшийся в портфеле реферат сдавать не комильфо. Исправить ситуацию поможет обычный принтер. Мы разровняли помятые листы формата А4 и заправили их в принтер. Затем отправили на печать пустой вордовский документ. После первой печати листы стали ровнее, но до идеала далеко. Мы повторили процедуру еще два раза… Вывод: если трижды прогнать помятую бумагу через принтер, она действительно станет ровнее.

Самый популярный запрос — «как удалить чернила». Предыстория может быть разной. Помарка в контрольной, надпись на странице учебника… Лайфхак заключается в следующем. Нужно взять ватную палочку, окунуть ее в жидкость для снятия лака и приложить к проблемной области на пару минут. Марлей аккуратно стереть ненужные чернила. Мы проделали все вышеперечисленное — чернила действительно растворились, но не до конца. Бумага в месте манипуляций стала неровной. То есть если кто-то попробует стереть, к примеру, этим способом двойку из дневника, то родители вмиг выведут хитреца на чистую воду.

Способ второй: удалить чернила можно с помощью скотча. Метод еще более радикальный, чем с жидкостью для снятия лака. При чрезмерном усилии можно и без страницы остаться. Наклеиваем кусочек скотча на проблемный участок и отрываем. Для полного удаления надписи проделываем процедуру несколько раз. Чернила действительно удалились. А вместе с ними удалились клетки тетради. Вывод: проще сделать домашку, чем возиться со скотчем или жидкостью для снятия лака в попытке обмануть судьбу.

Точилку с контейнером для мусора легко сделать из коробочки «Тic-tac» или спичечного коробка.

Инструменты и приспособления для разметки

Рейсмус столярный служит для проведения параллельных линий на брусках, досках, щитах (рис. 12, а). Он состоит из колодки (деревянной или металлической), в которую вставлены два брусочка, на концах которых имеются острые стальные шпильки. Брусочки закрепляют клином или другим приспособлением. При работе рейсмусом колодку прижимают к базовой плоскости доски и двигают к себе. Брусочек 2 с острой шпилькой наносит на доске параллельную риску на расстоянии l или l1 от базовой плоскости (рис. 12, б).

Рис. 12. Рейсмус: а — общий вид, б — схема разметки доски рейсмусом; 1 — колодка, 2 — брусочки, 3 — клин, 4 — стальные шпильки

Циркуль применяют при вычерчивании дуг, окружностей и откладывании размеров на заготовке или изделии. Наиболее простой циркуль с дужкой состоит из двух стальных ножек с остро-заточенными концами, которые соединены между собой шарнирным винтом (рис. 13, а). Для более точной разметки пользуются пружинным циркулем (рис. 13, б). У этого циркуля верхние концы ножек сжимаются стальной упругой пружиной, в результате чего нижние концы стремятся разойтись, но стяжным винтом они удерживаются на нужном расстоянии.

Рис. 13. Циркули: а — циркуль с дужкой, б — пружинный циркуль, в — нанесение окружности специальным циркулем; 1 — дужка, 2 —зажимной винт, 3 — пружина, 4 — стяжной винт, 5 —гайка, б — ножка

Установка ножек циркуля на нужный размер производится поворотом гайки, находящейся на стяжном винте. На рис. 13, в показан специальный циркуль, который дает возможность проводить окружности, центры которых не лежат в одной плоскости с окружностью. Им удобно размечать на разметочной плите.

Для разметки больших окружностей и откладывания размеров применяют штангенциркуль (рис. 14). Он представляет собой длинную линейку, на которой находятся две ножки, одна из них подвижная. Так как при вычерчивании окружностей и дуг большого диаметра удобно наносить риски не только иглой, но и карандашом, то для этой цели к подвижной ножке прикрепляют зажим, в который вставляют карандаш.

Рис. 14. Штангенциркуль: 1 — деревянная штанга, 2 — закрепленная ножка, 3 — подвижная ножка, 4 — зажим для карандаша, 5 — винт Рис. 15. Измерение толщин тел и диаметров отверстий: а — кронциркулем 1, б — нутромером 2, в — универсальным кронциркулем-нутромером

Кронциркуль применяют для измерения тел вращения, а также толщины изделий (рис. 15, а). Он состоит из двух стальных кривых ножек, соединенных шарнирным винтом. Размер определяют по измерительной линейке.

Нутромер служит для измерения внутренних отверстий и расстояний между отдельными частями изделий (рис. 15, б). По устройству он почти не отличается от кронциркуля.

Универсальный кронциркуль-нутромер применяют для измерения тел вращения, внутренних отверстий, расстояний между отдельными частями, а также и для измерения толщины тела детали в таких местах, где обычным кронциркулем или нутромером их измерить нельзя (рис. 15, в).

Для более точного измерения и разметки моделей и стержневых ящиков используют металлический штангенциркуль с нониусом, т. е. вспомогательной (нижней) шкалой, позволяющей произвести отсчет дробных долей делений основной шкалы, в данном случае десятых долей миллиметра (рис. 16, а—в).

Разметку выполняют и другими способами, например по шаблонам. Шаблоны для разметки бывают различные по форме, конструкции и размерам. Обычно разметочные шаблоны изготовляют из фанеры или листовой стали. Шаблон накладывают на обрабатываемую доску или заготовку, обводят его контуры чертилкой (а затем карандашом) и получают готовую разметку (рис. 17, а, б). Этот способ разметки широко применяют при изготовлении столярных изделий.

Рис. 16. Металлический штангенциркуль с нониусом, установленный на размер 20,4 мм: а — общий вид, б — нониус в нулевом положении, в — положение нониуса при измерении детали толщиной 20,4 мм; 1 — штанга, 2 — нониус, 3 — зажимный винт, 4 — поджимная губка, 5 — неподвижная губка, 6 — деталь Рис. 17. Шаблоны для разметки: а — прямого накладного замка с зубом, б — соединения врубок типа «ласточкин хвост»; 1 — шаблон, 2 — заготовка, 3 — чертилка

Сборка циркуля своими руками

Ознакомьтесь также с этими статьями

• Правила выбора мобильных отопительных устройств
• Особенности применения качественных электродвигателей
• Преимущества светодиодных светильников
• Преимущества аккумуляторных шуруповертов

Отрезал два куска трубы, длина по вашему усмотрению, да хоть 1 метр каждый, я использовал 30см. Все зависит от того, какие окружности будете чертить…

Края профиля срезаются, как показано на фото внизу, чтобы вставлять болты крепления иголок. Т.е. от профиля отрезается 3 стороны из четырех так, чтобы осталась пластина для сверления под болты крепления иголок.

Далее отверстия — для М8 сверлим отверстия диаметром 8мм.

А для верхней части — 6мм, т.к. там используются болты М6.

Верхнюю скобу можно изготовить из листовой стали толщиной 1мм.

Вверху скобы сверлится отверстие на 6мм и туда вставляется болт М6 с двумя гайками — это ручка для удобного вращения циркуля (см. фото внизу статьи).

На болты, которые держат ножки в скобе, надеваются гайки типа «барашек», чтобы было удобно фиксировать положение ножек циркуля.

Далее…

Нижние болты М8 зажимаются в тиски, на резьбе, близко к головке болта, делается небольшой надпил круглым напильником — так их будет удобнее сверлить, затем намечается и сверлится отверстие 3мм для вставки иголки

Головки болтов лучше сточить наполовину, чтобы ножки циркуля могли максимально близко соприкасаться.

А также, после вставки иголки, под гайку лучше подложить шайбу, иначе гайка будет очень плохо вращаться на иголке.

Для иголок использованы два куска вала от старого принтера — каленый пруток диаметром 3мм.

В итоге, за вечер работы (в другой вечер я разобрал его и покрасил), я получил отличный циркуль с большими достоинствами и небольшими недостатками.

https://youtube.com/watch?v=xGahy4nMsys

https://youtube.com/watch?v=9Q8FK0jijMA

https://youtube.com/watch?v=NS9ObWUxxM4

Как измерить диаметр детали кронциркулем?

Для кронциркуля, оснащённого регулировочной гайкой, потребуется всего несколько шагов:

1. Развести измерительные ножки, для чего повернуть гайку в нужном направлении.
2. Поместить измеряемый объект между измерительными гранями ножек.
3. Вращая регулировочную гайку, добиться того, чтобы ножки сомкнулись вокруг самой широкой части объекта. Затем затянуть ось кронциркуля так, чтобы измерительные поверхности могли свободно скользить вдоль наружного диаметра.
4. Не изменяя положение ножек, удалить инструмент (или объект) из измерительной зоны.
5. Приложить измерительный инструмент, например, линейку, к ножкам. Для этого одну из них устанавливают в начале шкалы, и читают расстояние до другой ножки.

После измерений измерительные грани необходимо тщательно очистить от пыли и грязи.
