Самодельные грабли-ворошилки для мотоблока

Пресс подборщики

Данное приспособление позволяет владельцу земельного участка не только тщательно выбрать скошенное сено или траву, освободив почву для дальнейшей обработки, но и компактно их упаковать и подготовить для дальнейшей транспортировки. Пресс подборщик для мотоблока может быть двух типов:

1. Тюковый.
2. Рулонный.

В основном, из-за более компактных размеров и более простой конструкции, в частном хозяйстве предпочитают использовать рулонные навесы. Тюковые — более свойственны фермерским хозяйствам.

Рулонный пресс подборщик

Пресс подборщик рулонный для мотоблока формирует рулоны из сена или соломы.

Рулонный пресс подборщик

• Материал захватывается подборщиком и поступает в барабанный отсек, где под воздействием решетки, скручивается в рулон.
• Звуковой сигнал оповестит оператора мотоблока о том, что рулон достиг необходимого размера и плотности.
• Рулон обвязывается бечевкой, после чего задняя стенка барабана открывается и готовое изделие выкатывается наружу.
• Наружная часть рулона более плотная, чем внутренняя, благодаря чему обеспечивается отличная циркуляция воздуха. Кроме того, рулоны имеют одинаковый вес и габариты.

Как все это происходит, поможет понять видео:

Тюковый пресс подборщик

Пресподборщик для мотоблока тюкового типа работает по другому принципу. В прессовальную камеру сено поступает так же при помощи шнека, затем камера заполняется до упора и запускается вязальный механизм — две нити обвязывают прямоугольный тюк, после чего он выталкивается наружу. В агрегатах тюкового типа есть возможность регулировки плотности и высоты готового тюка, кроме того, прямоугольные блоки из сена или соломы удобнее хранить и транспортировать.

Предлагаем посмотреть видео обзор работы тюкового пресс подборщика:

https://youtube.com/watch?v=kFIQsPDg3Gk

Еще одним полезным навесом, работающим от мотоблока, является сделанная своими руками соломорезка. Она поможет измельчить корма непосредственно перед подачей в пищу домашним животным. Мотоблок приводит в действие ножи-резаки.

Как это происходит — предлагаем посмотреть на видео:

https://youtube.com/watch?v=55WKHYpUkrc

https://youtube.com/watch?v=RnCHr2bOl7I

https://youtube.com/watch?v=o7CbpOcWydo

Вариант граблей «Солнышко»

При уборке и заготовке сена очень важно, чтобы оно равномерно просыхало со всех сторон, не слеживалось и не прело. Для этого применяют грабли ворошилки для мотоблока «Солнышко». За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня

За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня.

Важно! Эти грабли должны быть в любом хозяйстве, где на зиму заготавливается сено. Они гарантируют высокое качество работы и превосходный результат. Название механизма связано с его формой

Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы

Название механизма связано с его формой. Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы.

Существуют двух,- трех,- и четырехколесные грабли. Чем больше у них колес, тем больше ширина участка. Например, четырехколесные грабли могут переворачивать сено на участке шириной 2,8 метра, сгребать – на ширине 1,8 метра.

Грабли-ворошилка «Солнышко»

С помощью этой техники в час можно убрать сено на площади 1 га. Это отличный результат, по сравнению с другими способами сбора корма. Так как мотоблок способен развивать скорость до 10 км/ч, то скорость выполнения работ еще больше увеличивается.

Для сбора сена эффективно применяются поворотные виды механизмов с несколькими видами насадок и лопастями.

Существует 5-колесная модификация граблей. Она имеет 3,7 метра в длину. Колеса расположены в косом положении. Это увеличивает эффективность ворошения сена и ускоряет работы. При этом потерь в процессе сгребания нет. Производительность мотоблока, оснащенного этими граблями, – от 1,5 до 2,5 гектара в час. Вес устройства – 140 кг.

Грабли для мотоблока чертежи

Ниже, чертежи ручных грабель, но переделав узел сцепления, их вполне можно использовать с мотоблоком.

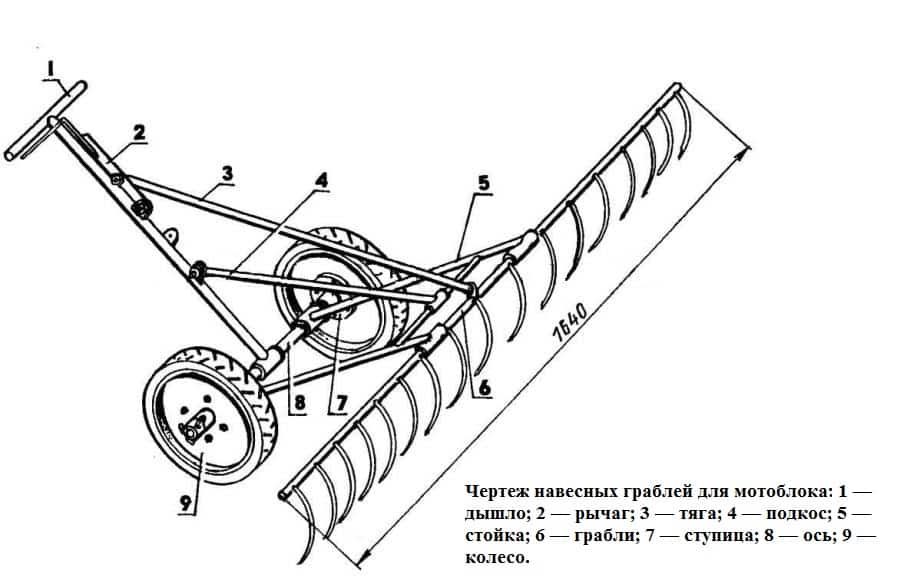

1 — дышло; 2 — рычаг; 3 — тяга; 4 — подкос; 5 — стойка; 6 — грабли; 7 — ступица; 8 — ось; 9 — колесо

Грабли в рабочем положении и в сложенном

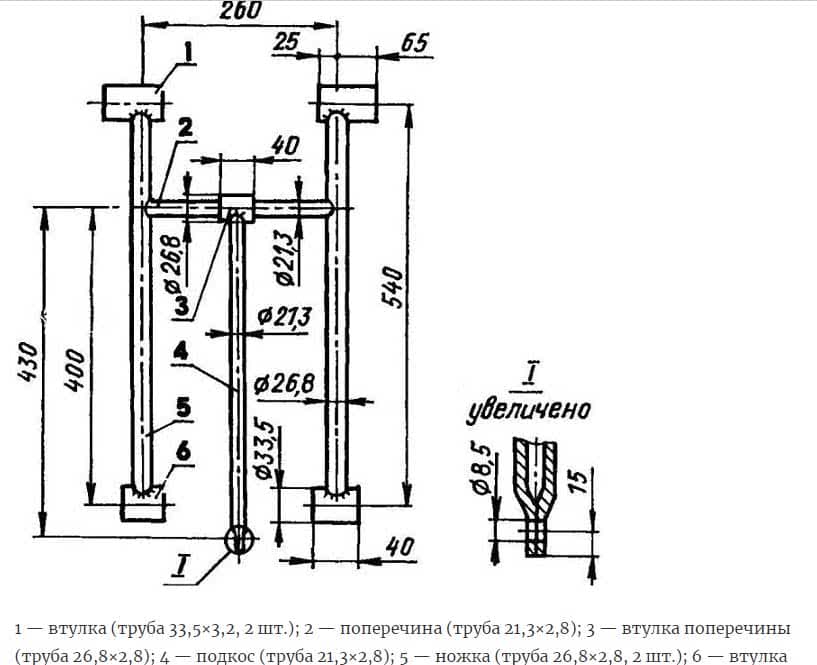

Стойка с подкосом

1 — втулка (труба 33,5×3,2, 2 шт.); 2 — поперечина (труба 21,3×2,8); 3 — втулка поперечины (труба 26,8×2,8); 4 — подкос (труба 21,3×2,8); 5 — ножка (труба 26,8×2,8, 2 шт.); 6 — втулка (труба 33,5×3,2, 2 шт.)

Тяга и ее шарнирное соединение с кронштейнами

1 — тяга (труба 21,3×2,8); 2 — болт М8; 3 — гайка М8 (2 шт.); 4 — кронштейн; 5 — консоль граблей

Дышло

1 — рукоятка (труба 21,3×2,8); 2 — дышло (труба 26,8×2,8); 3 — кронштейн (Ст3, лист s5,2 шт.); 4 — упор (Ст3, лист s5, выполняется с размерами поз. З без отверстия); 5 — переходная втулка (труба 33,5х3,2)

Чертеж рычага подъема-опускания граблей

1 — рычаг (СтЗ, полоса 30×4); 2 — ручка (СтЗ, пруток диаметром 12)

Грабли

1 — консоль (труба 26,8×2,8;); 2 — кронштейн; 3 — зуб (сталь 45, пруток d8,17 шт.)

Как видно из чертежей, размеры этих граблей, довольно большие, так ширина захвата составляет 1640 мм. Но всегда, размеры можно уменьшить исходя из задач и особенностей вашего мотоблока.

https://youtube.com/watch?v=Db37_FEYfDs

https://youtube.com/watch?v=U7O7Cdd7ifs

https://youtube.com/watch?v=HnZNxZSb78M

Система усилений

Предположительный вес граблей – 15 кг (без оси, усиления, колес и прочего). То есть, при большом плече на излом возникает солидная нагрузка. Чтобы предотвратить поломку нашего инструмента необходимо просто взять металлический квадрат 15х15 и связать в наиболее слабых узлах. Первое параллельное усиление делается посредине стоек – они связываются между собой, после чего к средине параллельного усиления приваривается подкос. Его другой край идет к дышлу.

Другим усилением верха будет наша тяга, которая опускает и поднимает грабли (ее конструкцию опишем ниже). Желательно еще сделать одну распорку внизу, от оси до усиления тяг. Она будет предотвращать боковые колебания инструмента.

Самостоятельное изготовление навесных и роторных ворошилок

Перед тем как начинать делать грабли для мотоблочной техники своими руками, необходимо понимать, как правильно сделать чертежи, которые позволят сконструировать навесные или роторные ворошилки. Первую разновидность грабель другими словами ещё называют солнышком из-за круглой формы. Каждая из конструкций отличается своими особенностями. Их стоит обязательно учитывать, чтобы обеспечить эффективность будущих работ и качество оборудования.

Роторные грабли

После того как чертежи граблей для мотоблока сделаны, можно приступать к изготовлению рамы. Для этого понадобятся металлические трубки. Их габариты напрямую связаны с тяговой мощностью трактора или другой сельскохозяйственной техники. Для такой цели также можно использовать трубы квадратного сечения, если круглых под рукой не оказалось. Многие фермеры указывают на то, что с такими элементами работать даже проще, так как здесь будет возможность лучше произвести стыковку деталей подгоняя их точно под размеры.

https://youtube.com/watch?v=iDiUY-yxyYE

Если человек собирает грабли своими руками не к мотоблоку, а к трактору, вал отбора обязательно стоит снабдить понижающим редуктором. Это объясняется тем, что большее количество данной техники производит примерно 540 оборотов в минуту. Но такое количество слишком велико для самодельного устройства. Для замены ротора здесь можно использовать обыкновенный диск от автомобиля. К его корпусу необходимо приварить как минимум 10 одинаковых трубок. В итоге должна получиться фигура в виде солнца, так как трубки выходят за пределы диска.

Когда трубки стали на свои места, на следующем этапе сборки ворошилок для мотоблока своими руками можно приступить к прикреплению зубьев.

Обычно их делают из обыкновенной толстой проволоки и прочного прута из стали. Присоединяются эти детали с помощью сварочного аппарата. Если перед работой мастер правильно сделал чертежи и собрал устройство, соблюдая указанные там размеры, ворошилки будут качественными и прослужат несколько лет без ремонта.

https://youtube.com/watch?v=d5rNd-CenFk

Классический ворошитель «Солнышко»

Если мастер хочет собрать такие грабли к своему мотоблоку или трактору своими руками, он должен понимать, что для первой разновидности техники он может использовать максимум трехколесную конструкцию. Для трактора количество колёс можно увеличить на 2 штуки. Чтобы собрать такое устройство, понадобится следующее:

1. Толстая проволока из стали.
2. Металлические листы толщиной не менее 4 миллиметров.
3. Трубки круглого или квадратного сечения из металла.

Чтобы нарезать и скрепить между собой трубки из стали, понадобится болгарка и сварочный аппарат. Именно из этих элементов будет собрана основная рама ворошителя. После на эту конструкцию нужно прикрепить кронштейны для колёс. Чтобы сделать диски для будущих граблей, можно использовать стальные листы. Как альтернативу иногда используют велосипедные колёса. Но в данном случае их придётся усилить дополнительно накладками и металлическими прутами. Если этого не сделать устройство рано или поздно распадется в момент использования.

Чтобы сделать подобный ворошитель, нужно следовать инструкции

Толстая стальная проволока необходима для изготовления пальцев, то есть крючков, которые будут служить как своеобразные заборники для соломы, скошенной травы или листьев. Конструкцию лучше собирать таким образом, чтобы в будущем эти элементы можно было заменить на другие. Для этого устройство можно оснастить зажимным механизмом или прикрепить эти крючки болтами, что позволит разобрать устройство в любой необходимый момент. Чтобы успешно установить такие игольчатые колёса, лучше использовать подшипники, складывающиеся в ступицы.

На следующем этапе изготовления ворошилки необходимо произвести монтаж навески, которая служит для соединения с сенокосной техникой или мотоблоком. Этот элемент иногда дополнительно снабжают пружинами из стали для эффекта амортизации, а также подъемным механизмом, необходимым для подъема конструкции с земли, чтобы она не испортилась при передвижении по асфальту. Если всё сделать правильно, такая колесно-пальцевая ворошилка будет такой же функциональной, как, например, модель ВМ-3 для мотоблока, за которую придется отдать примерно 11 500 рублей.

Это интересно: как сделать грунтозацепы на мотоблок.

https://youtube.com/watch?v=6tKBjX9Qxzc

https://youtube.com/watch?v=IPcT3Thj7xw

https://youtube.com/watch?v=fUJZEpIc_nE

https://youtube.com/watch?v=nad50yuRx34

Роторная ворошилка своими руками

Для начала попробуем сделать самостоятельно роторную ворошилку. Изготавливаем металлическую раму, размеры которой будут зависеть от тяги мотоблока или трактора. Для нее можно взять металлическую трубу круглого или квадратного сечения. Одна сторона рамы должна быть одинаковой по размеру с навеской, другая же — постепенно сужаться.

Ротор, необходимый для работы ворошилки, приводится в действие карданным валом, однако его запросто можно заменить задним мостом легкового автомобиля. Дело в том, что именно в заднем мосте имеются все необходимые для работы шестеренки.

Если вы делаете ворошилку на трактор, также придется установить понижающий редуктор на вал отбора мощности.

Во многих тракторах количество оборотов вала в минуту равняется 540, а это очень много для ворошителей.

Роль ротора будет выполнять диск автомобиля, на который мы приварим 10 трубок, чтобы получилось «солнышко».

Теперь нам остались только зубья наших грабель. Их лучше всего делать из прочной стали. Прикрепим их к ротору при помощи сварки. Роторные ворошилки готовы.

https://youtube.com/watch?v=D8pu12OM8bw

https://youtube.com/watch?v=V6ghvyHT6pQ

https://youtube.com/watch?v=bEpiQQW3zX4

Косилки,грабли, пресс подборщики для мотоблока

Рулонный пресс подборщик

Пресс подборщик рулонный для мотоблока формирует рулоны из сена или соломы.

• Материал захватывается подборщиком и поступает в барабанный отсек, где под воздействием решетки, скручивается в рулон.
• Звуковой сигнал оповестит оператора мотоблока о том, что рулон достиг необходимого размера и плотности.
• Рулон обвязывается бечевкой, после чего задняя стенка барабана открывается и готовое изделие выкатывается наружу.
• Наружная часть рулона более плотная, чем внутренняя, благодаря чему обеспечивается отличная циркуляция воздуха. Кроме того, рулоны имеют одинаковый вес и габариты.

Как все это происходит, поможет понять

Цеповая косилка

Это тоже разновидность фронтальных косилок на мотоблок, однако цеповые модификации агрегатируются с моторизированным устройством только сзади. Высота среза регулируется специальным роликом. Насадка позволяет скашивать не только траву и сено, но и кустарник толщиной до 3 см. Это довольно тяжелые насадки, их вес может превышать 100 кг.

О том, как работает цеповая косилка на мотоблок расскажет

Поперечные сеноуборочные грабли

Это навесное оборудование используется для качественного сгребания сена или травы в валки.

Насадка используется в комплекте с адаптером, превращающим мотоблок в мини-трактор. Рабочий орган приподнимается при помощи рычага и им же опускается. Работа осуществляется с опущенными граблями.

Установка данного навеса возможна, как в передней части мотоблока (имеется специальный поворотный механизм), так и в задней его части. Грабли выполнены из прочной стали, защищены специальным антикоррозийным покрытием, имеют длительный срок службы.

При желании, владельцы садовой техники могут сделатьграблидля мотоблока своими руками, для этого в интернете имеется множество описаний, подробных чертежей и видеороликов.

Ленточные грабли

Это оборудование позволяет быстро сформировать стог, захватывая и перебрасывая скошенную траву,сенои даже присохшие кормовые культуры.

Сеноворошилки, будь то “Солнышко”, или ленточного типа, намного производительнее своих поперечных аналогов, их конструкция более сложна, требования к эксплуатации повышены. Кроме того ими актуально пользоваться для перебрасывания сена с одной стороны (высохшей) на другую, для более быстрой просушки.

Разновидности насадок

Чем больше у мотоблока будет насадок, тем лучше – в хозяйстве могут пригодиться разные виды граблей. Существуют ленточные, поперечные насадки, поперечные с ворошителем. Выбор оптимальной насадки зависит от того, с какой целью применяется мотоблок.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Как сделать грабли для мотоблока своими руками и что для этого нужно?

Инструменты, без которых не обойтись при создании граблей:

1. 1. Дрель хорошей мощности;
2. 2. Лак и мел;
3. 3. Профильная труба и проволока;
4. 4. Линейка;
5. 5. Сварочное оборудование;
6. 6. Солидол;
7. 7. Сеялка.

Далее будет приведена инструкция с чертежами по созданию граблей.

Фермеры, которые своими руками создают навесное оборудование для мотоблока, никогда не жалеют о своей затее, так как такое оборудование служит долго и качественно. Главное в этом деле соблюдать все правила и не отступать от инструкции. Чертеж граблей к мотоблоку представлен ниже.

Этап 1. Работа над созданием оси колес

Производство металлического колеса. Нам понадобится диск диаметром до 40 см. После того как выбьете внутренний подшипник, можно его не доставать и разместить там же металлический прут

Затем полосой обкручиваем диск и осторожно привариваем. В результате должно получиться колесо имеющее широкий протектор.
Создание и монтаж оси

Прут продевается в колеса, при этом несколько сантиметров должно остаться
Очень важно чтобы стопорное колечко было приварено внутри, а снаружи необходимо просверлить отверстие для шплинта. Дрелью создается посадочное место в центре прута
Если нет шплинта, вместо него можно использовать электрод диаметром 3 мм.
Создание на оси места для прикрепления к каркасу. Чтобы самодельные грабли были легки в эксплуатации, делаем специальные крепежи для рамки из металла. А именно две пластины, расположенные в 10 см от каждого колеса. Используя сварочное оборудование, к оси прикрепляем металлические планки по весу, поэтому следует установить усиления.

Этап 2. Устанавливаем дышло и стойки

Установка косых опор. Несколько металлических квадратов привариваем строго по параллели между собой к оси. Разницу в длине можно убрать болгаркой.
Крепление дышла. Измерив расстояние от опоры до опоры, определяем центр, где расположится дышло. Для этого понадобится труба с толстой стеной диаметром 3 см. Высоту можно устанавливать по желанию. Труба должна быть обязательно толстостенной, так как на грабли действует большая нагрузка.
Изготовление зацепа дышла. Тут уже все делается по желанию мастера:
приварить обычную прямую трубу либо же выгнуть ее

Важно чтобы само дышло было хорошо прикреплено.

Этап 4. Работа над планкой граблей

• Крепеж оси граблей. Делаем рабочий захват устройства, отрезая от трубы150 см. Затем к стойкам приваривается по горизонтали две трубы, где будет расположена ось. В результате мы получаем крутящуюся по кругу трубу в креплении.
• Делаем ушко. Тягу в этом случае необходимо приварить к верхнему углу трубы. Второй ее конец будет расположен на эксцентрике, соприкасаясь с центром дышла. Оказывая небольшое давление на ручку, вы сможете опустить или поднять грабли.
• Приваривание пружин. Пружины покупаются или же самостоятельно выгинаются из проволоки. Затем привариваем их к уголку или устанавливаем в отверстие, сделанное дрелью. Фото готовых грабель можно просмотреть ниже.

После того, как грабли были собраны, необходимо все трущиеся детали смазать солидолом. И потом с течением времени следует повторять данную процедуру, чтобы избежать поломок. Также вы можете просмотреть видеоролик «Грабли к мотоблоку Нева».

Принцип работы

Благодаря валу отбора мощности или цепному приводу вращательный момент передается от основного двигателя на вращательный механизм ворошилки. Одновременно может быть задействовано до пяти пар колес, охватывая значительную территорию для осуществления необходимых работ. Специальная конструкция колес с крючьями по ободу позволяет поддевать плахи травы, стога соломы, вороха листьев, переворачивая их, собирая в кучу или просто сгребая за собой.

Грабли такого плана, благодаря установленному углу игольчатых колес, могут выполнять множество разнообразных функций. Меняя направление крутящего момента, можно комбинировать функции.

Например, если одна сторона грабель-ворошилок будет крутиться по часовой стрелке, а вторая сторона — против нее, вся солома, сено, трава или листья будут собираться в основную центральную колею, откуда потом их можно легко сгрести в кучу. Если же нужно использовать ворошилку как широкие грабли, то угол забора меняется на 180°, благодаря чему колеса становятся в один ряд и сгребают все, что нужно собрать с земли. Принцип такого устройства довольно прост, поэтому с ним легко работать.

Читать так же: Нутовая мука: состав, свойства, применение и рецепты

ВИДЕО: КАК РАБОТАЮТ ГРАБЛИ-ВОРОШИЛКИ

Как сделать самодельные грабли на мотоблок?

Умелые фермеры уже научились создавать действительно функциональное и надежное оборудование, поэтому сомневаться в эксплуатационных свойствах и долговечности результата не приходится. Если серьезно подойти к процессу и использовать чертежи, все наверняка получится на высшем уровне.

Работаем над формированием оси и колес

Шаг 1. Создаем колесо из металла Для начала необходимо взять непригодный диск для зерновой вспашки диаметром не более 40 см. После выбивания внутреннего подшипника, можно оставить его внутри и поместить туда прут из металла.

Затем берем металлическую полоску, и, обкрутив ее вокруг диска, аккуратно привариваем. В итоге получим колесо с довольно широким протектором.

Шаг 2. Делаем и монтируем ось Металлический прут продеваем в «колеса». Нужно, чтобы он «выглядывал» из диска на пару десятков миллиметров. Важный момент: стопорное кольцо должно быть наварено с внутренней стороны, а снаружи просверлено стопорное отверстие для шплинта.

С помощью электрической дрели создаем посадочное место точно в центре прута. В качестве шплинта можно пустить электрод (3мм).

Шаг 3. На оси создаем места для дальнейшего крепления к каркасу Чтобы в будущем грабли было удобно эксплуатировать, можно создать крепления специального плана для рамки из металла. Речь идет о двух пластинах, размещаемых на расстоянии 100 мм от каждого колеса.

Используя сварочный инвертор, следует прикрепить к оси несколько металлических планок. Не стоит забывать, что самодельные грабли получатся весьма тяжелыми, поэтому нельзя игнорировать установку усилений косого плана между осью и деталями сооружения.

Монтируем дышло и стойки

Шаг 1. Прикрепляем косые опоры под наше творение Используем несколько квадратов (из металла) и привариваем их строго по параллели между собой к оси. Если же длина будет разной, с помощью болгарки можно откорректировать оплошность.

Шаг 2. Прикрепляем дышло После измерения расстояния между опорами, вычисляем центр, где будет дышло. В ход пойдет стандартная толстостенная труба (диаметр 30 мм). Ее высота зависит от пожеланий владельца. Использовать следует именно толстостенный вариант, ведь грабли поддаются невероятной нагрузке, которую они должны выдерживать.

Шаг 3. Готовим зацеп дышла Человек может приварить обычную трубу или же выгнуть ее в С-образной форме. Многое зависит от удобства и предпочтений мастера. Главное, чтобы дышло не «прыгало» из стороны в сторону.

https://youtube.com/watch?v=1Tmgrr-XfQQ

Заботимся о системе усилений

Ожидается, что в итоге грабли получатся довольно тяжелыми – не меньше 15 кг. Дабы избежать поломок, можно связать слабые места с помощью металлических квадратов 15х15. Этот вариант усиления проводится в середине стоек, а после связки между собой в центре параллельного усиления следует приварить подкос.

Опускающая и поднимающая грабли тяга станет еще одним типом верхнего усиления. С ее помощью устройству удастся избежать боковой неустойчивости.

Работаем над планкой граблей

Шаг 1. Прикрепляем ось граблей Создаем рабочий захват прибора, отрезая от трубки 1,5 метра. Затем к стойкам прикрепляем горизонтально с помощью сварочного аппарата две трубки, в которые и помещаем ось. В итоге выходит труба, спокойно крутящаяся по кругу в креплении.

Шаг 2. Создаем «ушко» Берем трубу и к ее верхнему углу аккуратно привариваем тягу. Что касается второго конца этой самой тяги, то он будет сидеть на эксцентрике, доставая до центра дышла. При нажатии на ручку, грабли будут то опускаться, то подыматься.

Шаг 3. Навариваем пружины Можно приобрести их отдельно, а можно купить 20 метров проволоки-нержавейки и самостоятельно выгнуть детали С-образной формы. Приварить их можно к уголку или же просто поместить в специальное отверстие, созданное с помощью дрели.

После завершения всех работ желательно тщательно смазать все компоненты солидолом. Причем совершать эту процедуру следует постоянно, чтобы избежать поломок или перегревания деталей.

https://youtube.com/watch?v=u1aNWxoMfYc

Технические характеристики

Техника для мини-трактора КМЗ-012

Краткие характеристики ворошилки:

• — модель – ворошилка HR-250
• — ширина для захвата, м — 1,8
• — размер габаритный, 2,1м; 2,0 м; 0,95 м
• — вес – 160 кг
• — всего стрел — 8
• — всего зубьев — 4
• — скорость работы трактора 4/8 км/час
• — оборотов ВОМ базового трактора – 540 в минуту
• — количество пневматических колёс — 2

Ворошилка – это техника для заготовки сена. Кормозаготовительные мероприятия в качестве заготавливания трав на сено, в том числе и соломы на кормление для животного скота – сложный процесс, в котором задействованы кроме косилок, жаток, кормо уборочных комбайнов еще и разная узкоспециализированная техника.

Универсальные

Прямые садовые грабли с деревянным черенком отлично подходят для разбивания комьев после того, как почва уже перекопана. Они выглядят в виде буквы «Т», а зубья у них имеют небольшой загиб внутрь.

Ширина захвата у грабель бывает различной: небольшой (от 10 до 20 см), средней (от 30 до 50 см) и большой (от 50 до 70 см). Ориентируясь на величину участка и личных предпочтений по весу инструмента можно принять решение, какие грабли лучше выбрать.

Универсальные грабли бывают полностью деревянными, либо пластиковыми, металлическими или комбинированными. Наиболее надежны металлические грабли. Они предназначены сгребать тяжелую траву или мусор с участка, либо разбивать большие земляные комья.

Деревянные грабли с широкой гребенкой используют для собирания сухой травы и листвы. Удобство применения их в том, что природный сор не накалывается на зубья, это делает процесс уборки более быстрым. Аналогом их служат садовые пластиковые грабли. Простые и удобные в использовании, цена их совсем невелика, что служит явным преимуществом.

Эксплуатация и уход

Чтобы продлить срок эксплуатации садового инструмента, нужно проявить немного заботы о нем после использования. Грабли после работы в саду необходимо очистить от земляных комков, травы. Металлические части нужно очистить от ржавчины при помощи щетки или специального средства.

Не стоит разбрасывать грабли, чтобы не подвергаться риску пораниться. Нужно приучиться после работы сразу убирать садовые инструменты в отведенное для них место. Деревянные рукоятки следует периодически шлифовать, придавая им гладкость. Во избежание высыхания древесины рекомендуется протирать их льняным маслом. Периодически нужно снова покрывать их краской или лаком.

Обратите внимание! Сломанный черенок можно временно починить с использованием липкой ленты и клея. Домашние садово-огородные инструменты хранят в вертикальном положении или подвешивают на стену. Это помогает защитить их от сырости

Это помогает защитить их от сырости.

Система усилений

Предположительный вес граблей – 15 кг (без оси, усиления, колес и прочего). То есть, при большом плече на излом возникает солидная нагрузка. Чтобы предотвратить поломку нашего инструмента необходимо просто взять металлический квадрат 15х15 и связать в наиболее слабых узлах. Первое параллельное усиление делается посредине стоек – они связываются между собой, после чего к средине параллельного усиления приваривается подкос. Его другой край идет к дышлу.

Другим усилением верха будет наша тяга, которая опускает и поднимает грабли (ее конструкцию опишем ниже). Желательно еще сделать одну распорку внизу, от оси до усиления тяг. Она будет предотвращать боковые колебания инструмента.
