Из чего лучше сделать короб для сабвуфера своими руками

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд  дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера.. Данного решения (при условии правильного проектирования) будет более чем достаточно

Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку,  электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы,  рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы  не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры  эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Первый шаг: включение LPF фильтра

LPF (Low Pass Filter) — низкочастотный фильтр, который позволяет проигрывать динамикам басы, указанные при настройке, при этом ослабляется попадание высоких звуковых частот. Он может быть расположен на головном устройстве автомобиля или на усилителе и обозначается LPF или LP.

Его необходимо включить в диапазоне низких частот 50-63 Гц. Далее этот параметр будет дополнительно регулироваться, после того как будут установлены настройки остальных фильтров. Если LPF фильтр расположен и на панели автомагнитолы и на усилителе сабвуфера, включить его нужно только на одном устройстве. Рационально будет выбрать магнитолу, так как регулировку на усилителе проводить немного сложнее.

Необходимые для изготовления материалы

Для изготовления сабвуфера “Стелс” своими руками потребуются инструменты, материалы, а главное свободное время. Так как форма “Стелса” криволинейная, то корпус будет сделан из стеклоткани с использованием эпоксидной смолы. Сам процесс склейки занимает несколько дней, потому что перед нанесением каждого нового слоя необходима полимеризация предыдущего.

Для работы потребуется:

1. Стеклоткань Т 13. Это негорючий конструкционный материал высокой прочности. Он способен противостоять агрессивным средам и применяется для создания высокопрочных стеклопластиков. Активно применяется в автомобильном и лодочном тюнинге.
2. Эпоксидный клей. Цена на него зависит от объема упаковки и производителя. Поскольку объем работы предстоит большой, то для работы потребуется от 1 до 3 кг.
3. Фанера или МДФ. Этот материал потребуется для изготовления наружной части корпуса, в которую будет врезан динамик. Толщина должна быть от 0,8 см и выше. Чем толще, тем лучше.
4. Скотч малярный 50ммх50м, один или два рулона.
5. Карпет. Этот материал позволит сделать корпус в едином стиле с багажником.
6. Клей “Жидкие гвозди” для приклеивания карпета.
7. Грунтовка для древесины. Чтобы фанера не впитывала в себя влагу и не расслаивалась, ее нужно будет обработать.
8. Шпатлевка по дереву. Этот материал позволит устранить неровности поверхности перед оклеиванием карпетом.

Кроме этого потребуется фрезер или лобзик, чтобы выпилить посадочные кольца для динамика.

Делаем короб для сабвуфера своими руками: пошаговая инструкция

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

• Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
• Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
• Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
• Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

Расчет необходимого объема, вид корпуса

Изготовление корпуса для низкочастотного динамика начинается с определения нужного нам типа корпуса. Короба бывают:

• с открытым корпусом;
• с закрытым корпусом;
• с фазоинвертором;
• корпус бандпасс.

Тип и объем корпуса определить довольно просто. Для этого потребуется знать три характеристики динамика (оптимальный размер динамика для автомобильного сабвуфера 12 дюймов), они указаны на коробке от сабвуфера либо в инструкции, также можно найти эти характеристики на сайте производителя:

• Fs – частота собственного резонанса;
• Qts – полная добротность динамика;
• Vas – эквивалентный объем динамика.

Тип корпуса определяется делением частоты резонанса Fs на добротность динамика Qts:

• Fs/Qts>30 – открытый корпус;
• Fs/Qts>50 – закрытый корпус;
• Fs/Qts>85 – фазоинвертор;
• Fs/Qts>105 – бандпасс.

Итак, с типом корпуса определились, как же рассчитать необходимые размеры, исходя из данного объема Vas? Произвести расчет корпуса сабвуфера лучше всего при помощи специальных программ, таких как Perfect Box 4.5, Blaubox, VASCalc. С помощью таких программ можно рассчитать короба любой геометрической сложности. Эти программы условно бесплатны, так что никаких проблем с законом. Чтобы сабвуфер хорошо лег в багажнике и при этом не занял полезное место, подходите к процессу замеров со всей серьезностью, будущий короб должен поместиться туда, куда вы задумали.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

• Перейдите на главный сайт WinISD
• Скачайте WinISD PRO.
• После завершения загрузки запустите исполняемый файл.
• Следуйте инструкциям по установке.
• После завершения установки запустите программу.

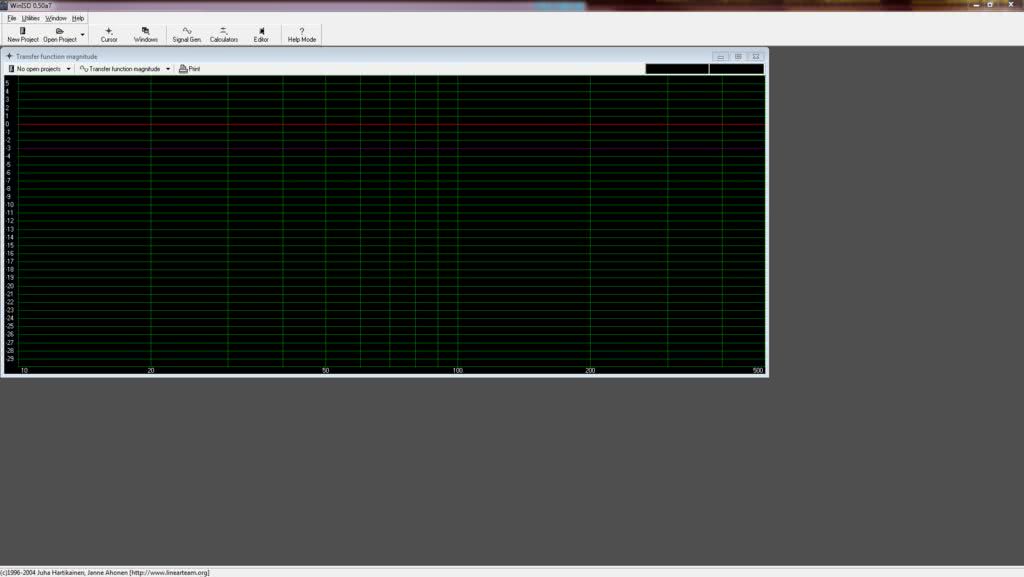

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

https://youtube.com/watch?v=aMNyGcYa5K0

Дальше нужно руководствоваться следующей инструкцией:

Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов

Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
Вырезаем места под провода сзади корпуса.
Перед соединением всех составляющих помещаем в короб динамик.
Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
Внешняя отделка заключается в обтягивании корпуса карапетовой тканью. Карапет натягивается и крепится эпоксидкой или мебельным степлером.

Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента. Применять неисправные приспособления запрещено

Применять неисправные приспособления запрещено.

Короб для сабвуфера 12 дюймов чертёж

Чертёж короба под 12 сабвуфер зависит от конструкции звуковой системы. При использовании динамиков меньшего диаметра не всегда удаётся реализовать фазоинверторную конструкцию, тогда как громкоговоритель 12 дюймов для этого подойдёт. Как рассчитать короб для сабвуфера 12 дюймов с фазоинвертором.

Фазоинвертор может быть щелевым, как показано на чертеже, или в форме трубы. Первая конструкция практически не настраивается, поэтому после изготовления сабвуфера будет сложно менять его акустические характеристики. В бытовых акустических колонках ход и эффективность воздушного потока можно регулировать, помещая в акустический ящик куски поролона. В сабвуферах это сделать сложнее. Размеры сабвуфера 12 дюймов в сантиметрах указаны на чертеже и определяются характеристиками применяемого громкоговорителя, поэтому большинство схем фазоинверторных ящиков предназначены для конкретной модели динамика. Основным элементом фазоинвертора в сабвуфере является порт. Это часть конструкции, в которой происходит поворот фазы звукового сигнала. От точного расчёта порта зависит качество работы всей звуковой системы.

Разновидности

По типу конструкции различают четыре вида, каждый из них имеет свои особенности и способен по-разному влиять на звук.

1. Закрытый ящик. Данный короб прост в проектировании, а тип его конструкции в полной мере отражает название. Сабвуферный динамик, помещенный в закрытый ящик, имеет маленький КПД, но его акустические свойства будут все равно значительно улучшены. Его можно разместить беспроблемно в любом месте автомобиля.
2. Фазоинвертор — корпус, содержащий специальную трубку, которая выводит воздух, чем значительно улучшает качество и мощность звука низких частот.
3. Бандпас четвертого порядка имеет разделение на две камеры, в одной из которых размещен динамик сабвуфера, в другой камере размещен воздуховод. При таком типе конструкции можно регулировать частоты, воспроизводимые низкочастотным динамиком.
4. Бандпас шестого порядка имеет тот же принцип, что и предыдущий вариант, но отличается от него наличием дополнительного фазоинвертора. Такой тип конструкции выдает максимальный КПД, но его проектирование и сборка — очень трудоемкий процесс.

Исходя из вышеперечисленного, можно сделать вывод, что оптимальным вариантом будет изготовление короба фазоинверторного типа, т.к. он отличается высоким показателем КПД и прост в изготовлении.

Внутренняя отделка

По окончании сборки, следует озаботиться защитным покрытием корпуса, и внутренних частей изделия:

Внешние плоскости покрываются лаковой пропиткой;
Внутренние части конструкции нужно проклеить противовибрационным материалом;
Стыки и места креплений плоскостей повторно проклеиваются или пропитываются каким-либо прочным составом с особым вниманием.

Профессионалы по сборке коробов используют большее количество противовибрационного материала, покрывая им не только внутренние, но и внешние части изделия. Таким образом, низкие частоты начинают звучать намного лучше.

Как рассчитать литраж корпуса

Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.

Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.

Как посчитать объём корпуса вручную

Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.

Объём короба высчитывается по формуле V = h*L*A.

При этом в формулу необходимо подставить следующие значения:

• h — высота короба;
• L — длина короба;
• А — его высота.

Зная все эти параметры, легко определить и объём корпуса сабвуфера.

Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно

Завершение процесса сборки

После совершения всех описанных выше действий музыка в вашем авто уже практически наполнена низкими частотами. Осталось лишь собрать непосредственно динамики и правильно выполнить подключение, как указано в заранее приобретенной схеме.

Вот так вы смогли самостоятельно собрать отличный и функциональный короб для сабвуфера полностью своими руками. Ваша машина уже зазвучала по-другому, а завистные глаза водителей-меломанов неотрывно наблюдают за потряхивающейся от мощности звука крышкой багажника.

Главное, чтобы все было подключено правильно, а магнитола справилась с частотами и выдавала достаточно чистое звучание. В противном случае вам придется заменить еще и магнитолу, чтобы добиться отличного результата от проведенной работы.

Подстройка мидбаса и сабвуфера

Как показывает практика, настройка саба должна быть выполнена так, чтобы низкочастотник хорошо сочетался с фронтальной акустикой, не возникало провалов по частотам и т.д. Другими словами, мало настроить сабвуфер, так как мидбасовые динамики также потребуют подстройки.

Для правильной настройки потребуется сделать плавным участок АЧХ, слегка изменяя частоты срезов LPF и HPF. Делается это как на слух, так и при помощи RTA-анализатора. Главное, добиться плотного и объемного звучания, чтобы не было «выпадения» по частотам.

https://youtube.com/watch?v=LlcanJNhOpg

https://youtube.com/watch?v=dVGL_6QGFZg

Возможные неисправности и ремонт

Ремонт сабвуфера своими руками может потребоваться при механическом повреждении его элементов. Если катушка сталкивается со звуковой частотой, которая превышает допустимую, она может выйти из-строя. Аналогичная проблема возникает при прослушивании музыки с максимальным усилением, что приводит к разрыву диффузора. Ремонтировать узел достаточно просто, т.к. его можно заменить новым.

Восстановление работоспособности диффузора или катушки — сложная задача, которая потребует много времени и усилий, и каждый специалист, который отремонтировал такой узел, порекомендует выполнить замену.

Нередко к поломке приводит перегрев внутренних деталей саба. Проблема связана с загрязнением внутреннего пространства пылью и техническим мусором. Для начала нужно оценить показатели напряжения в БП с помощью тестера — если оно отсутствует, придется заменить блок питания.

При осмотре внутреннего пространства можно найти вздутые конденсаторы или почерневшую обмотку. Испорченные элементы нужно выпаять паяльником и заменить новыми — исправными.

Ремонт динамика начинается с разборки и демонтажа головки сабвуфера. Все действия нужно выполнять без спешки, поскольку резкие движения могут привести к повреждению гильзы катушки.

Как сделать короб для сабвуфера своими руками

Надоело слушать противное звучание своих старых колонок, которые совершенно не отображают качество? Тогда задумайтесь надо ли вам они вообще. Для меломанов это совершенно неподходящий вариант. Если вы такой, тогда нужен сабвуфер. Его необязательно покупать, попробуйте для начала сделать короб для сабвуфера своими руками.

Для начала сходим в магазин за некоторыми деталями, которые стоят не столь дорого. Если увидели НЧ динамик, то это отличный вариант. С него и начнем. В диаметре динамик приблизительно 25 сантиментов, а мощность колоссальная – более 300 Ватт.

Придя домой, стоит заняться расчетом параметров самого буфера, то есть его коробки. Для удобства и четкости используйте уже проверенные программы, такие как DLSBox2000, JBL-Speakershop или WinISD. Эта процедура увлекательная и может занять много времени.

https://youtube.com/watch?v=vBNx5p-Izdk

Для 25 сантиметров и данной мощности получилось так, что корпус должен быть приблизительно 450х350х350 мм. Если говорить о вместительности, то она более 35 литров. По расчетам эффективность оформления для динамика (ФИ) — 76%, фазоинвертор — 750х100 мм. Приступим к чертежу коробки и к непосредственной ее сборке.

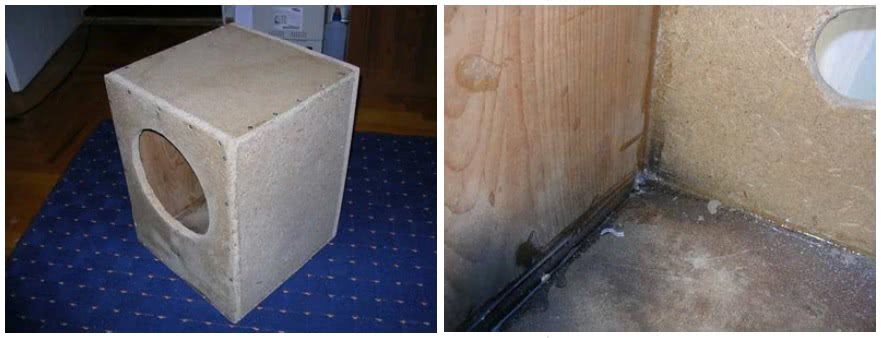

Сначала определимся с материалом, из которого будут сделаны стенки короба для сабвуфера. Желательно выбрать надежное ДВП и его толщина должна быть не менее 2 сантиметров. Стенки между собой соединяем при помощи шурупов размером 5 см, которые предварительно нужно смазать для надежности герметикой, которая не имеет цвета, а, значит, не испортит внешний вид. Теперь в местах скрепления нужно все тщательно промазать обычным клеем, всем известным ПВА. Его можно наносить побольше, для надежности и долговечности будущего сабвуфера.

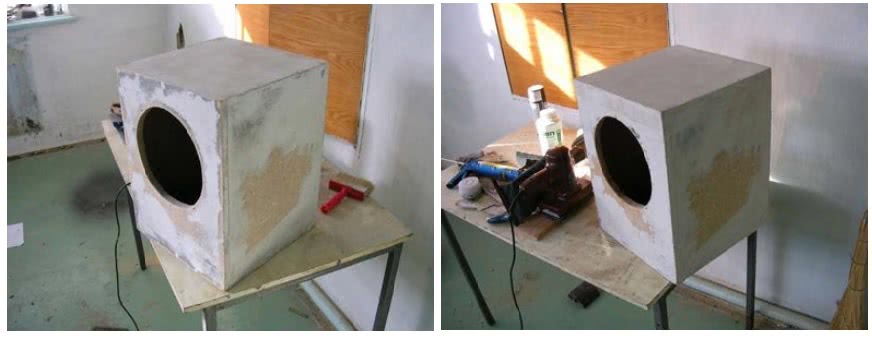

Приступаем к внешнему оформлению. Чтобы поверхность была гладкой и приятной ее стоит прошпатлевать. Для этого подойдет как машинная шпатлевка, так и обычная. Но сделать ее можно и самостоятельно. Для этого соединяем между собой остатки ДВП и клей ПВА, мешаем до загустения, получиться что-то похожее на майонез.

Далее понадобиться наждачная бумага. Поверхность делаем гладкой, отшлифованной. Так как шпаклевка может положиться не совсем ровно или неровно прибиты сами стенки, то здесь нужно воспользоваться уровнем. Если неровности не убрать и не вывести под уровень, дальше они будут видны и сабвуфер, сделанный своими руками, будет неаккуратным.

А дальше ювелирная работа, делаем отверстия под розетку, провод, фазоинвертор и ручки-карманы. Для этого можно использовать разные приспособления, дрель, пилку, ну а лучше всего фрезер.

Далее, берем самоклеящуюся пленку по своему вкусу, они бывают разные. Клеиться она на корпус очень хорошо, без лишних трудностей. На корпус ложем ткать, а потом проходим ее утюгом, чтобы пленка приклеилась.

Короб для сабвуфера своими руками готов! Но для того, чтобы звук был не слишком режущим и жестким, подчеркивал приятный бас, желательно внутри наклеить мягкий поролон, около 2 сантиметров. Также внутрь можно положить небольшой мешочек с мягкой, неплотной ватой.

Подключаем и наслаждаемся приятным звучанием любимой музыки. Быстро, экономно и качественно! Сабвуфер своими руками чрезвычайно легко и просто сделать.

Делаем скрытый сабвуфер своими руками

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров. Для изготовления пассивного стелс сабвуфера нам потребуются: • низкочастотный динамик; • защитная решетка и розетка для подключения к усилителю; • провод для подключения динамика к розетке; • многослойная фанера или ДСП (толщина 20 мм); • небольшой кусок ДВП; • эпоксидный клей; • кисточка; • стеклоткань; • монтажный скотч; • полиэтиленовая пленка; • саморезы по дереву; • дрель, лобзик. После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя.

Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.

Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).

Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.

В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.

Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет — скрепляем саморезами.

Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся.

Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное — надежно прикрепить ее к округлому элементу.

Вырезаем отверстие в торце для розетки.

В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.

Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта — покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.

Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

Виды и схемы коробов

Выбор типа корпуса для сабвуфера — один из самых важных этапов проектирования. Ведь в зависимости от габаритов и формы короба звучание низких частот может быть направленным или разреженным в пространстве.

Короба сабвуферов могут быть выполнены в нескольких вариантах:

• рупорный — имеет форму рупора и позволяет чётко направлять звук в нужном направлении;
• закрытый ящик — не имеет каких-либо излучателей частот, размещённых на корпусе;
• фазоинвертор — корпус имеет отверстия разного размера для вывода потоков воздуха, это позволяет увеличить КПД такого устройства;
• пассивный излучатель — аналог фазоинвертора с той лишь разницей, что в корпус встраивается дополнительный диффузор без звуковой катушки;
• бандпасс — корпус устройства делится на две разные части, в которых монтируются динамики; бандпассы могут быть 4-й, 6-А и 6-Б категорий. Четвёртая категория представляет собой корпус с двумя камерами и одним фазоинвертором, который находится в верхней камере. Шестая категория типа А — это сабвуфер с двумя отсеками, в каждом из которых фазоинвертор. А шестая категория типа Б представляет собой ящик, поделённый на два отсека, в котором фазоинвертор из нижней части работает также и на верхнюю часть;
• четвертьволновый резонатор — короб оформлен в виде трубы, очень сложен в проектировании, но гарантирует в несколько раз лучшее звучание низких частот, чем остальные виды коробов сабвуферов.

Материалы для изготовления короба

Пришел ответственный момент выбора материалов. Многие считают, что деревянные вариации остались в прошлом — сегодня можно использовать красивый прозрачный пластик или даже оргстекло. Действительно, эффект от такого изобретения высшей техники в вашем авто будет весьма интересен, но вот качество звучания значительно уступит сабвуферам, которые расположены в коробах из разнообразной древесины.

Обычное дерево, панели, собранные из досок — все это не подходит для сборки короба своими руками. Лучше использовать материал с определенной дисперсией — фанера, ДСП, МДФ и прочие разновидности спрессованной стружки. Фанера должна быть многослойной, именно она выделяется самыми лучшими акустическими качествами:

• позволяет создавать прекрасный звук в салоне автомобиля;
• не создает дребезжаний и помех;
• не портится от постоянной вибрации.

Этим не могут похвастаться другие материалы. Фанера также самая удобная в работе — собрать из нее необходимую конструкцию не составит особого труда.

Но фанера или ДСП — это еще не все материалы, которые вам понадобятся для сборки полноценного корпуса сабвуфера. Необходимо соорудить определенную шумоизоляцию будущего прибора, отделав весь короб специальной тканью. Приобрести ее можно в магазине, в котором вы покупаете динамик и прочие необходимые для сборки сабвуфера элементы. Ткань присаживается на скобы с помощью степлера, а ее натяжка должна быть весьма сильной. Также для отделки элемента тканью часто используют 88-й клей. Углы будущего сабвуфера рекомендуют отделать металлическими уголками. Это поможет дольше сохранить хорошее состояние вашей колонки.

При правильном подходе к выбору материалов ваш автомобиль зазвучит совершенно по-новому, порадует вас отличными звуками из багажника, а прохожих удивит мощностью звука и дребезжанием стекол.

Инструменты и материалы

Перед началом работ по изготовлению короба для сабвуфера своими руками следует определиться с набором используемых инструментов и материалов. Также нужно выполнить определенные расчеты, нарисовать чертежи, а также сформировать собственное пошаговое руководство, в обязательном порядке следуя ему в дальнейшем.

Для изготовления системы оформления для низкочастотного динамика можно использовать различные виды материалов. Изделия, созданные руками народных умельцев, как правило, выполнены из фанеры, ДСП или МДФ. На более профессиональном рынке пользуются спросом короба из прозрачного пластика или стекла, которые позволяют придать современный вид готовой конструкции. Однако аудиосистемы, заключенные в древесину, помимо достойного внешнего вида получают существенные бонусы к качественным характеристикам звучания

Перед началом работ важно определиться с местом, на котором будет установлен самодельный ящик

В нашем случае процедура изготовления короба для сабвуфера своими руками потребует следующие инструменты и материалы:

• Динамик 10 на 12;
• Защитные решетки и розетки;
• Набор кабелей;
• Многослойная фанера толщиной 20мм;
• Лист ДВП;
• Эпоксидный клей;
• Кисточка;
• Стеклоткань;
• Строительный или обычный скотч;
• Шурупы по дереву;
• Ручная дрель;
• Лобзик.

Весь набор можно приобрести в крупном строительном магазине – буквально за один заход.

Похожие записи:

Особенности жидкого пластика и продукция под его названием Декор стен своими руками В чем заключается технология строительства каркасного дома: поэтапно с картинками Массажер для ног своими руками: из камней, для детей из комбинированных материалов Как сделать складной стул из фанеры своими руками: пошаговая инструкция изготовления Схемы и способы подключения солнечных батарей: как правильно провести монтаж солнечной панели
