Какой материал для изготовления сабвуфера лучше использовать

Изготовление

Короб для сабвуфера сделать

Первым делом надо будет определить размеры и форму будущего ящика. Полезно будет найти подходящий чертеж корпуса;

Из чего делать короб для сабвуфера

Определяем материал, из которого будем собирать ящик. Как и говорилось выше, лучшим материалом считается корабельная фанера. Если ее найти не удалось, то используем МДФ или многослойную фанеру.

• Резать фанеру не обязательно в собственном гараже. Сделать это можно прямо в магазине, если попросить продавца соблюдать соответствующие размеры. Во многих магазинах резка осуществляется совершенно бесплатно;
• Подготавливаем необходимые материалы: клей, желательно ПВА, кисточки, саморезы или мебельные шурупы, жидкие гвозди и многое другое.

Строим корпус

Первым делом приступаем к изготовлению корпуса ящика. Начали:

Лицевую часть ящика, там где будет фиксироваться головка, желательно сделать двойной. Просто ставим здесь два листа фанеры и все. Если толщина листа фанеры выбрана под 18 мм, то в данной части толщина должна составлять все 36 мм, что обеспечит большую жесткость

Это очень важно, ведь именно на эту часть ящика оказывается наибольшее воздействие

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Устройство колонки

Простейшая напольная колонка – ящик или коробка, в которой расположены один широкополосный или несколько узкополосных динамиков. Одному динамику разделительный фильтр не потребуется. Два и более – согласуются по спектру (поддиапазону) звуковых частот. Для улучшения отдачи по низким частотам в колонке предусмотрен фазоинвертор – канал с круглым сечением, в который переотражаются самые низкие частоты.

Одна из стереоколонок – активная (в ней расположены усилитель, блок питания и выход для другой колонки). Вторая – пассивная (ведомая). Вместо отсоединяемого шнура, между колонками организуется беспроводная связь по Bluetooth – это позволяет вынести колонку в любой угол комнаты, не протягивая провод между ней и второй.

Портативные колонки, кроме связи по Bluetooth, оснащены устройством чтения данных с флешек и карт памяти, простейшим FM-приёмником со сканирующей настройкой, светодиодной лентой с цветомузыкой (или матрицей с бегущей строкой) и рядом других функций. Нередко они снабжены ручкой для переноски.

Как увеличить жесткость короба?

1. Первое, самое простое и самое очевидное. Это толщина материала, чем толще материал, тем больше жесткость. Советуем при изготовлении сабвуфера использовать материалы как минимум 18 мм, это золотая середина. Если же ваш сабвуфер имеет мощность более 1500w RMS, то не будет лишним выбрать толщину материала 20 мм и более. Если у вас возникли сложности с поиском толстостенных материалов, можно воспользоваться следующими рекомендациями.
2. Вариант, который добавит жесткости вашему коробу, это изготовление двойной передней стенки. Т. е. лицевой части, в которой установлен динамик. Эта часть сабвуфера больше всего подвержена нагрузке при его работе. Поэтому имея ширину материала 18 мм, сделав переднюю стенку двойной мы получаем 36 мм. Этот шаг существенно добавит жёсткости коробу. Также следует делать это при условии, что ваш сабвуфер имеет RMS(номинальную мощность) более 1500w. В случае если у вас сабвуфер на меньшую мощность, например,700w,переднюю стенку также можно сделать двойной. Смысл в этом есть, хотя эффект от таковогобудет не очень большой.
3. Ещё совет, используйте распорки внутри сабвуфера для добавления дополнительной жесткости. Особенно это хорошо работает, когда сабвуфер имеет большой объём. Допустим у вас в коробе стоят два 12-дюймовых сабвуфера (динамика). В середине жесткость короба будет самой маленькой из-за большой площади. В этом случае вам не помешает укрепить конструкцию и установить распорку на этом месте.

Вот и всё что мы хотели вам рассказать про материалы для сабвуфера. Если эта статья помогла вам, оцените её по пятибалльной шкале ниже.

Устройство колонки

Простейшая напольная колонка – ящик или коробка, в которой расположены один широкополосный или несколько узкополосных динамиков. Одному динамику разделительный фильтр не потребуется. Два и более – согласуются по спектру (поддиапазону) звуковых частот. Для улучшения отдачи по низким частотам в колонке предусмотрен фазоинвертор – канал с круглым сечением, в который переотражаются самые низкие частоты.

Одна из стереоколонок – активная (в ней расположены усилитель, блок питания и выход для другой колонки). Вторая – пассивная (ведомая). Вместо отсоединяемого шнура, между колонками организуется беспроводная связь по Bluetooth – это позволяет вынести колонку в любой угол комнаты, не протягивая провод между ней и второй.

Портативные колонки, кроме связи по Bluetooth, оснащены устройством чтения данных с флешек и карт памяти, простейшим FM-приёмником со сканирующей настройкой, светодиодной лентой с цветомузыкой (или матрицей с бегущей строкой) и рядом других функций. Нередко они снабжены ручкой для переноски.

ДСП

ДСП — древесно стружечная плита. Используется в основном в готовых корпусных сабвуферах низкого качества, для удешевления производства. Не рекомендуем использовать для изготовления короба хорошему сабвуферу. Прочность ДСП намного ниже любой цельной или клееной древесины, плита имеет низкую твердость, резонирует на низких частотах и может выкрашиваться при сборке. Сделанный из ДСП короб будет «раздувать».  Тем более, не нужно собирать сабвуфер из мебели, особенно из дверей старого шкафа (если конечно это не ради забавы), ведь к предыдущим минусам добавиться «звонкость» , что очень не желательно.

Бедный шкаф

Зачем выбирать материалы для корпуса акустической системы?

Все начинку акустической системы стали помещать в специальные рамочные конструкции. Учитывая, что до середины двадцатого века основой электронных схем были лампы, то их необходимо было охлаждать. Все это диктовало конструкцию первых корпусов АС.

Но уже тогда многие разработчики АС обратили внимание, что материал корпуса оказывает определенное воздействие на формирование звука в конструкциях. Так, разные стенки корпуса АС (передняя/задняя) излучали звук разной фазы, что существенно сказывалось на качестве звука

Именно поэтому сильно возросла актуальность как непосредственно самой конструкции, так и материла изготовления корпуса АС.

Все больше внимания уделялось акустическим свойствам самых различных материалов, которые можно было бы использовать при изготовлении корпусов.

Особенности самодельных моделей

Если вы хотите, чтобы соседи вам позавидовали лишь потому, что у вас сверхмощная полу- или профессиональная акустика, то имеет смысл доукомплектовать свои основные стереоколонки мощным сабвуфером, превосходящим их в десятки раз. Особенность низких частот в том, что, в отличие от средних и высоких, они не подвергаются стереоозвучиванию. Значит, и изготавливать две широкополосные колонки, в которых низкочастотные динамики – отдельные, смысла нет.

Остальные расходники по сравнению с ними стоят копейки

Уделив особое внимание качеству, пользователь реально соберёт своими руками колонки, служащие десятки лет без особых проблем. В основном стареют лишь полупроводниковые радиоэлементы (диоды, транзисторы, микросхемы). Практически неограниченная фантазия в дизайне позволит сделать любую колонку – кубовую, «параллелепипед», любой другой многогранник

Круглые колонки – цилиндрические, яйцевидные, также пользуются особой популярностью. Из конкретных деталей – например, «яйцо», может обладать четырьмя фазоинверторами, что также имеет значение в плане дизайнерских решений

Практически неограниченная фантазия в дизайне позволит сделать любую колонку – кубовую, «параллелепипед», любой другой многогранник. Круглые колонки – цилиндрические, яйцевидные, также пользуются особой популярностью. Из конкретных деталей – например, «яйцо», может обладать четырьмя фазоинверторами, что также имеет значение в плане дизайнерских решений.

Где установить: в багажнике или под сиденьем

Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:

• по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
• в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
• в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
• на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
• на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.

Фотогалерея: основные места для размещения устройства в автомобиле

Оптимальный вариант расположения сабвуфера в автомобиле — багажник вашего авто Качество звучания сабвуфера, расположенного под передним сиденьем, будет несколько ниже Одно из самых простых и практичных мест для сабвуфера — задняя полка автомобиля При выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.

МДФ: мелкодисперсная фракция (древесноволокнистая плита)

Материал разной толщины (от 10 до 22 мм) с гладкой поверхностью, позволяющий создавать самые различные конфигурации корпусов АС.

Приемлемая стоимость МДФ, доступная обработка и склейка материала делают его одним из самых популярных при создании самых причудливых АС, благодаря высокому уровню механической прочности. Готовое изделие выглядит надежнее, прочнее и дороже, например в лаковом исполнении.

Тощину листа МДФ выбирать по простому парвилу: объем АС до 3-х литров — 10мм, до 10 литров — 16мм, для больших объемов выбираем более 19 мм.

Но стоит помнить о способности древесноволокнистой плиты абсорбировать влагу, что может привести к расслоению и снижению качественных показателей.

Подготовка

Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Устройство колонки

Простейшая напольная колонка – ящик или коробка, в которой расположены один широкополосный или несколько узкополосных динамиков. Одному динамику разделительный фильтр не потребуется. Два и более – согласуются по спектру (поддиапазону) звуковых частот. Для улучшения отдачи по низким частотам в колонке предусмотрен фазоинвертор – канал с круглым сечением, в который переотражаются самые низкие частоты.

Портативные колонки, кроме связи по Bluetooth, оснащены устройством чтения данных с флешек и карт памяти, простейшим FM-приёмником со сканирующей настройкой, светодиодной лентой с цветомузыкой (или матрицей с бегущей строкой) и рядом других функций. Нередко они снабжены ручкой для переноски.

Круги на воде

Именно такой аналогией проще всего описать характер излучения контрапертурных акустических систем, впервые разработанных в Советском Союзе в 80-х годах прошлого века. Принцип работы нетривиален: пара одинаковых динамиков смонтирована так, что их диффузоры расположены друг напротив друга в горизонтальной плоскости и двигаются симметрично, то сжимая, то разжимая воздушную прослойку. В результате создаются кольцевые воздушные волны, равномерно расходящиеся во все стороны. Причем характеристики этих волн в процессе их распространения искажаются минимально, а их энергия затухает медленно — пропорционально расстоянию, а не его квадрату, как в случае обычных АС.

Duevel Sirius сочетает элементы рупорной и контрапертурной конструкций

Помимо дальнобойности и круговой направленности, контрапертурные системы интересны на удивление широкой вертикальной дисперсией (порядка 30 градусов против стандартных 4-8 гр.), а также отсутствием доплеровского эффекта. Для динамиков он проявляется в биениях сигнала, вызванных постоянным изменением расстояния от источника звука до слушателя из-за колебаний диффузора. Правда, реальная слышимость данных искажений до сих пор вызывает много споров.

Взаимное проникновение концентрических звуковых полей правой и левой колонок создают весьма обширную и равномерную зону объемного восприятия, то есть по сути вопрос точного позиционирования АС относительно слушателя становится не актуален.

Итальяно-российская контрапертурная акустика Bolzano Villetri

Обратная сторона медали — большая опасность ранних отражений этих волн от стен и мебели, о вредоносности которых я подробно рассказывал в статье «Азы акустики для чайников: как правильно расставить колонки в комнате».

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы: Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы: Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

Этапы работ по созданию

Для изготовления своими руками прямоугольной или кубической колонки потребуется правильно изготовить корпус (ящик), в котором размещается электроника. Чтобы сделать корпус, ориентируйтесь по чертежу.

1. Разметьте и распилите доску (можно из пиломатериалов) на сборные грани, из которых собирается корпус.
2. В передней стенке для динамиков (и фазоинвертора, если конструкция это предусматривает) высверлите по окружностям отверстия. Выбейте удаляемый фрагмент из просверленной по кругу доски, края обработайте при помощи напильника или болгарки. Вставьте динамики (и кусок трубы фазоинвертора), чтобы проверить, насколько ровно они там будут располагаться.
3. Прикрутите динамики за их посадочные петли к передней грани. Вставьте кусок трубы вместо фазоинвертора. Загерметизируйте все щели с помощью герметика или «Момента-1».
4. Соберите основную часть ящика: верхнюю, нижнюю, боковые и заднюю грани соедините между собой при помощи эпоксидного клея или уголков. В случае использования уголков щели рекомендуется загерметизировать при помощи герметика или пластилина. Некоторые выполняют герметизацию при помощи «Момента-1» или эпоксидного клея – в последнем случае колонка будет «неубиваемой».
5. Выполните шаги 1-4 для второй колонки. Удобнее и быстрее изготовить оба корпуса в одни и те же дни.
6. Когда основной корпус будет готов, выпилите седьмой фрагмент корпуса – внутреннюю стенку, отгораживающую блок питания и усилитель от акустического (звукового) отсека. Дело в том, что переотражение звука от обилия острых граней деталей ухудшает работу колонки на низких частотах. Для корпуса второй колонки перегородка не потребуется – она является пассивной и не требует блока питания. Возможен вариант, когда вместо одного стереоусилителя в каждой из колонок используется свой монофонический усилитель. Размещать общий (мощный) блок питания в одной из колонок или вести для каждой из них свой (менее мощный) – решать вам.

Полезные рекомендации

Перед тем как окончательно собрать колонки, протестируйте их работу, а именно – качество звука. Оно должно совпадать с расчётным. Произведите акустический расчёт помещения.

Пайку, сборку электроники осуществляйте только при отключённом питании: это предотвратит её выход из строя при случайном касании паяльником двух и более тонких выводов, расположенных рядом.

Улучшить звук можно, используя вместо фазоинвертора звуковой лабиринт

Уделите внимание конструкциям, в которых этот лабиринт есть. Изготавливается он из фрагментов кабельного короба или дополнительных перегородок внутри.

Разумнее уделить время и использовать материалы, комплектующие для более качественных систем

Независимо от того, аудиофил вы или нет, хорошее качество звука за минимальные (в 10 раз меньшие) деньги окупится с лихвой. Колонки отработают не один десяток лет.
Выбирайте брендированные динамики, остерегайтесь подделок.

Усилитель, в отличие от хорошего сабвуфера, стоит до 100 раз дешевле. За последние 20-25 лет микросхемы УМЗЧ подешевели. Выберите усилитель по мощности динамика – и он, и колонка должны быть согласованы.

Обязательно на микросхеме мощного усилителя закрепите массивный радиатор. Иначе усилитель, поработав 40 секунд или минуту, выключится до тех пор, пока микросхема не остынет до комнатной температуры.

Заполните свободные участки внутренней стороны каждой стенки колонки демпфирующей материей – она избавит от резонанса. Демпфер подходит лишь для колонок без фазоинвертора.

В нестандартных колонках (из бутылки, автопокрышки, круглой коробки из-под чего угодно) несколько поднять уровень низких частот поможет пассивный излучатель – динамик с двумя диффузорами.

Если позволяют финансы – применяйте рупорные динамики: они создают эффект присутствия слушателя в зале, а не просто передают высококачественный звук. За ними стоит составная аудиоколонка, где используются общий низкочастотный сабвуфер – а многоканальные сателлиты подключаются к разным высокочастотным выходам.

После сборки колонки произведите её внешнюю отделку – она впишется в дизайн комнаты.

О том, как сделать аккустическую систему своими руками, смотрите далее.

Источник

Сабвуфер: выбор динамика для дома, авто, компьютера

Специалисты рекомендуют уделять внимание диаметру динамика:

• 10-12-дюймовый – оптимальный вариант для транспортного средства при условии, что оно легковое;
• 6-10-дюймовый – предельный диаметр динамика для сабвуфера, который будет располагаться по соседству с компьютером, т.к. пользователю сильная громкость будет только мешать и вредить;
• 10-дюймовый и более – динамик среднего и большого диаметра позволяет полноценно наслаждаться музыкой, даже если слушатель находится в другой комнате (особенно, если жилье частное).

Вывод напрашивается сам собой: выбирая 10-12-дюймовый динамик для автомобильного сабвуфера, пользователь сразу решает вопрос, как сделать сабвуфер для дома своими руками, т.к. в домашних и автомобильных условиях требуемые громкость и качество звука совпадают.

Самостоятельный ремонт

Базовый ремонт аудиосистемы, установленной в транспортном средстве, может производиться даже человеком, не обладающим какими-либо внушительными знаниями из соответствующей области. Существует несколько типов поломок, вследствие которых сабвуфер вдруг перестает работать:

• Механические повреждения конструкции;
• Выгорание головки вследствие попадания недопустимой частоты;
• Поломка диффузора;
• Поломка колонок.

Ремонт громкоговорителя – это простейшая задача, не требующая особых навыков или умений. На начальном этапе выполнения ремонтных работ следует отсоединить катушку, соблюдая особую аккуратность. После демонтажа катушки, размотайте витки старой проволоки, сосчитав их количество. Затем следует замерить диаметр провода с помощью микрометра или штангенциркуля. Выполнить перемотку катушки можно посредством обычных полосок тонкой бумаги – вставляйте их по кругу в местах монтажа устройства. Таким образом, вы обеспечите равномерный зазор.

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

• предохранитель;
• провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
• конденсатор;
• кусачки;
• изолента;
• пластиковые хомуты;
• комплект гаечных ключей.

Подключение проводов производится по следующей схеме:

1. Изначально провод сабвуфера выводится к усилителю.
2. От усиливающего устройства провод подводится к автомагнитоле.
3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

И другие…

Если вы думаете, что на этом список вариантов оформления колонок исчерпывается, значит вы сильно недооцениваете конструкторский энтузиазм электроакустиков. Я описал только наиболее ходовые решения, оставив за кадром близкую родственницу лабиринта — трансмиссионную линию, полосовой резонатор, корпус с панелью акустического сопротивления, нагрузочные трубы…

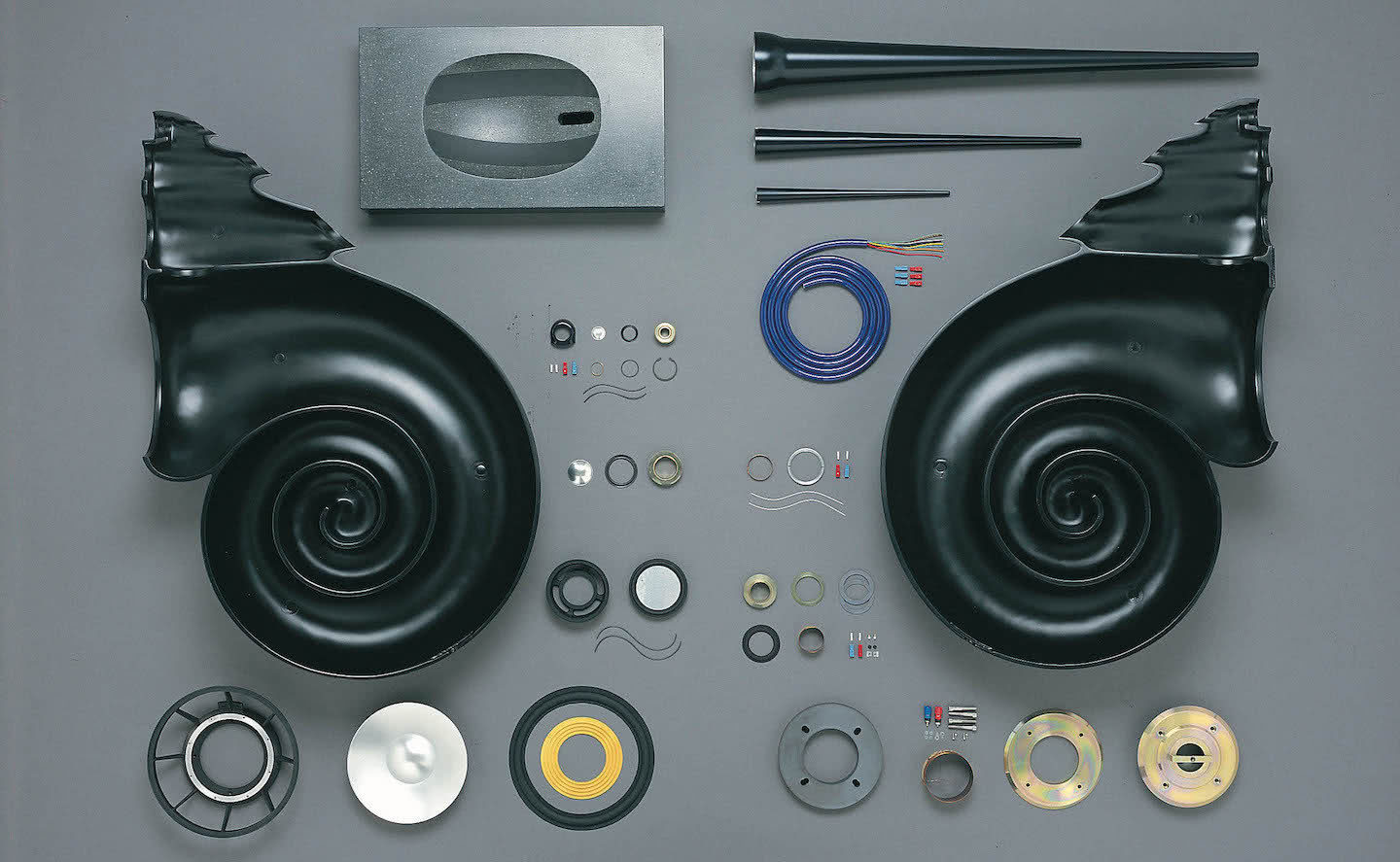

Nautilus от Bowers & Wilkins — одна из самых необычных, дорогих и авторитетных в плане звучания акустических систем. Тип оформления — нагрузочные трубы

Подобная экзотика встречается довольно редко, но иногда она материализуется в конструкции с действительно уникальным звучанием. А иногда и нет. Главное не забывать, что шедевры, как и посредственности, встречаются во всех оформлениях, что бы ни говорили идеологи того или иного бренда.

Покупной или сделанный самостоятельно

Изготовление коробов для сабвуфера

Изготовление короба сабвуфера – процесс ответственный, но одновременно с этим очень интересный. Конечно же, всегда можно пойти в магазин и приобрести готовый саб в корпусе. Но это дело новичков. Профессионал всегда отдельно покупает сабвуферную головку, а затем собственными руками изготавливает ящик.

Прежде, чем перейдем к процессу изготовления, вновь немного остановимся на теме покупных сабвуфером в комплекте с корпусом. Как уже стало ясно, на качество надеяться здесь не приходится, но привлечь покупателя может стоимость. На некоторые модели готовых корпусов цена составляет всего-то 1 тысячу рублей. Не стоит говорить, что материал такого ящика не может быть из дорогих. Фанера всегда тонкая, а сам ящик не способен похвастаться даже жесткостью.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей
