Как сделать металлическую лестницу

Содержание

Инструкция по сборке модульной лестницы своими руками

Вам потребуются круглые металлические трубы с толстыми стенками. Сделать их самостоятельно вряд ли получится, поэтому лучше приобрести их в специализированной организации. Эти трубы пойдут на модули.

Также потребуется хорошие прочные трубы,  из которых вы будете делать несущие опоры.

Ступени вы можете самостоятельно выпилить из древесины либо заказать в организации, работающей по данному профилю. То же касается и заготовок для балясин и перил. Вы можете выпилить их самостоятельно либо купить готовые элементы в магазине. Кроме того, вам потребуется сварочный аппарат, а также цемент, вода и песок для изготовления бетонного раствора.

Процесс монтажа каркаса модульной системы

  1. Нарежьте трубы в соответствии по имеющимся размерам, используя болгарку.
  2. Приварите прямоугольную профтрубу к круглой с двух сторон от разреза, стяните при помощи болтов. Это обеспечит конструкции необходимую прочность.
  3. Отрезок тонкой трубы вставьте в толстую, стяните болтами.
  4. По этой схеме изготовьте необходимое количество модулей. Финишный и стартовый модули будут несколько отличаться. К ним следует дополнительно приварить металлическую площадку, при помощи которой модуль будет прикрепляться к перекрытию анкерами.

Монтаж модульной лестницы

  • Промажьте модули изнутри при помощи масла или смазки WD-40.
  • Установите стартовый модуль на пол, подстелив под него фанеру или гофрокартон.
  • Вставляйте элементы один в один, как будто собираете колонну. Финишный модуль закрепите таким образом, чтобы последняя ступень оказалось вровень с полом второго этажа. Для работы  используйте строительный уровень.
  • Начинайте аккуратно раздвигать каркас. Вы не повредите имеющееся у вас напольное покрытие, если, как мы рекомендовали выше, подстелили под нижний модуль фанеру. Придайте каркасу необходимую форму.
  • Далее приступаем к изготовлению вертикальных стоек. Будет очень хорошо, если вы смонтируете их на фундамент. Замесите цемент с песком в пропорциях 1:2. Залейте полученной бетонной смесью приямки, предварительно установив туда опоры. Если нет возможности залить фундамент, прикрепите площадку стартового модуля к полу при помощи нескольких анкеров.
  • После высыхания бетонного раствора прикрепите собранный металлический каркас к вертикальным опорам, используя болты.
  • Последним крепится стартовый модуль. Если ваш пол из бетона, делайте это при помощи анкеров. Если установка каркаса осуществляется на деревянное покрытие, используйте глухари с резьбой, аналогичной резьбе шурупов.

Монтаж ступенек

  1. Воспользовавшись строительным уровнем, прикрутите фланцы для крепления ступеней к собранным модулям.
  2. На фланце уложите ступени, разметьте места для крепежей.
  3. В указанных точках просверлите отверстия.
  4. Прикрепите ступеньки на фланцы при помощи глухарей или других крепежных элементов.

Установка поручней

Если вы приобрели в магазине готовые балясины, которые имеют в диаметре 25мм, следуйте данной инструкции:

  1. Отмерьте от края ступени 5 см, просверлите отверстие, равное диаметру балясины.
  2. Вставьте балясину в данное отверстие и выровните и ее по уровню.
  3. На нижней ступеньке отметьте точку, на которую приходится центр балясины. И просверлите дырку диаметром 5 мм. Она необходима для крепления болтом.
  4. Вставьте балясину в заготовку и закрутите болт на нижней ступени.
  5. Аналогичным образом установите все балясины.
  6. Прикрепите поручень к балясинам саморезами. Готовые модели снабжены специальными пазами для этого.

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

  1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
  2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
  3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
  4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
  5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

  1. Свариваем раму из швеллеров;
  2. На боковые грани навариваем уголки;
  3. Укладываем ступени:
    • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
    • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
    • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
  4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое

А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно

Особенности конструкции металлических лестниц

Перед тем как приступить к изготовлению и установке лестничной конструкции необходимо:

  • определиться с выбором модели по конструкции
  • выбрать способ изготовления

Виды металлических лестниц по конструкционным характеристикам подразделяются на шесть вариантов:

  1. На металлическом косоуре – балка, расположенная по центру лестницы под ступенями, является несущим элементом лестничной конструкции, на которой крепятся кронштейны (кобылки) для закрепления проступи и подступенка.
  2. На двух косоурах – балки также располагаются снизу под ступенями, только по краям лестничной конструкции.

  1. На тетивах – используются две балки, расположенные с торцов лестницы, между которыми закрепляются ступени.

  1. Винтового типа – по центру устанавливается опорный столб, к которому крепятся ступени по уходящей вверх спирали.

  1. На больцах – ступени закрепляются специально изготовленными болтами (больцы) к несущей стене.

  1. Модульного типа – состоит из готовых заводских узлов лестничной конструкции, сборка предельна проста по прилагаемой инструкции.

Лестница из металла своими руками по выше перечисленным вариантам конструкций под силу изготовить каждому, но стоит отметить более трудоемким проектом в исполнении будет винтовой вариант, по выполнению расчетов технических характеристик и количеству материалов.

Уход: защита и обработка металлических лестниц

Главная проблема металлических изделий – коррозия. Она возникает на поверхностях, незащищенных специальными составами, при высокой влажности. Сразу после сборки конструкция должна быть обработана средствами против образования ржавчины, особенно внимательно надо отнестись к местам стыковки деталей. Лучшие способы защиты – гальванизация, металлизация, покрытие лаком, катодная обработка. В домашних условиях можно использовать только лаковые материалы, остальные варианты будут доступны на специальных предприятиях.

Помимо основной защиты, металлические лестницы требуют систематического ухода. Детали из нержавеющей стали наименее требовательны. Их можно чистить мыльными средствами и мыть водой. Неглубокие царапины заделывают азотной кислотой.

Латунь и бронза склонны к потемнению. Для придания деталям блеска используют муку грубого помола, опилки с чердака, спирт с зубной пастой. Оксидная пленка, образовавшаяся на поверхности со временем, удаляется порошком железного сурика.

Кованые элементы из чугуна и железа не требуют особого ухода. Их достаточно протирать влажной тряпкой. Сложность заключается в большом количестве фигурных деталей, каждый фрагмент которых придется тщательно очищать от забившейся грязи. Для придания блеска такие балясины натирают специальным воском.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1 ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2 ) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (Lо ) и глубину проступи (hо ) в этом месте.

Lо = ¾×2πR1. где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Изготовление и нарезка заготовок и деталей

Перед тем как приступить к непосредственной сварке металлической лестницы своими руками, необходимо сразу определиться с ее конструкцией, количеством маршей и ступеней, общим дизайном, формой и т.д. А уже, исходя из полученной информации, понять, какие инструменты будут необходимы и какое количество материала.

Самой простой считается конструкция, которая состоит из несущего каркаса. Его изготавливают из широкой трубы или швеллера, которые необходимо установить в виде косоуров, а после к ним, строго параллельно полу, привариваются ступени из металла.


Не забываем заготовить все нужные детали

Если вы планируете устанавливать одномаршевую лестницу, вам потребуется пара швеллеров одинаковой длины, прямоугольная сварная труба шириной 80 см или квадратная труба из стали. Далее сделайте заготовки для ступеней из гладкой стали с прорезями.

Помимо этого, вам пригодится грунтовка, дополнительные сварочные электроды, сварочные и шлифовальные диски для болгарки и прочее. Только после можно приступать непосредственно к самому процессу сооружения металлической лестницы.

Производство сварочных работ

Создание лестницы из металла своими руками необходимо начинать с изготовления каркаса. Для этого необходимо взять швеллера, длина которых должна быть заранее просчитана на подготовительном этапе, и поставить их на ребро. Далее с помощью электродугового сварочного аппарата приваривают уголки, которые будут являться основанием для установки ступеней.

Сверху на них монтируются стальные ступени, сделанные из гладкого металла с прорезями. Также можно использовать любой другой материал, который предусмотрен вашим дизайн-проектом

Важно, чтобы все ступени были строго параллельны полу, поэтому обращайте внимание на прямые углы

После этого можно заняться изготовлением перил и ограждений. Они делаются с помощью сварки квадратных металлических труб, а после их необходимо прикрепить на нужное место с помощью все той же сварки.

На завершающем этапе лестница устанавливается в уже подготовленный для этого проем, после чего надежно закрепляется анкерными болтами.

Разновидности лестничных конструкций для крыши

Для выполнения кровельных работ могут использоваться следующие типы лестниц.

Пристенная

Схема данной конструкции предполагает крепление лестницы непосредственно к стене здания, поэтому при возведении стен специально закладываются крепежные кронштейны. В качестве материала для пристенной лестничной конструкции может использоваться древесина, алюминий и сталь.

Основные требования к установке:

  • Минимальное расстояние от лестницы до стены — 20 см.
  • Первая (нижняя) ступенька должна быть на метр выше от поверхности земли.
  • Крайняя (верхняя) ступень должна быть на уровне карниза или ниже него на 0,1 метр.

Чердачная

Данный вариант лестниц предназначен для внутренних работ на чердаке, поэтому ее конструкция может быть раздвижной или складной.

Кровельная (скатная)

Этот вариант лестничной конструкции предназначен для работы на крыше, поэтому устанавливается непосредственно на кровельном скате. Фиксируется изделие за конек при помощи специального крюка. Заводские варианты лестниц обычно изготавливают из алюминия, в домашних условиях используют древесину. При помощи такой лестничной конструкции можно свободно передвигаться по поверхности ломаной крыши с большим уклоном ската.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Нормативные положения

Основные правила проектирования касаются всех лестниц, вне зависимости от того, какие материалы пошли на их изготовление.

  • Ширина пролета – 90 см как минимум. По ступенькам должно быть комфортно передвигаться даже крупному человеку. Кроме того, меньшая ширина будет препятствовать возможному подъему габаритных предметов.
  • Регламентируется и угол наклона марша. Оптимальным считается уклон в 35-45 градусов. Более пологая конструкция займет непозволительно большое пространство. Крутая лестница (50 градусов и больше) чрезвычайно неудобна в перемещении. Спускаться по ней придется как по стремянке, спиной вперед.
  • Высота подступенка рекомендуется в 16-18 см. Более высокий будет требовать чрезмерных усилий для подъема, лестница с более низкими ступенями опять же отнимет нерационально большую площадь помещения.
  • Ширина ступени – минимум 27 см. На ней должна полностью помещаться ступня взрослого мужчины.
  • Дистанция между балясинами ограждения – 15 см; при наличии в доме детей она должна быть уменьшена до 12 см.

Что касается нагрузок, в них вдумываться не обязательно: лестница на металлическом каркасе своими руками обычно сооружается из профильной трубы либо уголка. А эти материалы имеют достаточный запас прочности, так что конструкция в эксплуатации будет абсолютно безопасной.

Универсальный предмет: металлическая приставная лестница

Приставная лестница – переносимый и универсальный предмет. Она имеет малый вес. Ее без труда можно поставить в нужное место, чтобы выполнить ряд определенных действий.

Лестницы, изготовленные из металлического каркаса, обладают высокой прочностью. Каркас является крепким и надежным. Металл – самый прочный материал, который имеет долгий срок службы. Поэтому лестница прослужит Вам долго.

Металлические лестницы могут иметь различный дизайн, поэтому данный атрибут впишется в любой интерьер.

Изготавливают каркас приставных лестниц из металлических профильных труб.

Металлический каркас имеет много преимуществ:

  • Высокую прочность;
  • Долгий срок эксплуатации;
  • Его быстро изготовить;
  • Может быть любым по конструкции;
  • Для изготовления используется недорогой материал.

Основное назначение алюминиевой приставной лестницы – возможность подниматься на необходимую высоту.

Ступени, перила и ограждения

При изготовлении металлических ступеней важно следить за тем, чтобы толщина материала была не меньше 3 мм, а его поверхность должна быть рифлёной. Чтобы сделать их более безопасными, можно использовать специальное противоскользящее покрытие

Им может являться коврик из каучука, накладка из резиновой крошки или абразивная клейкая лента. Такие покрытия не только защитят ваших домочадцев от травм, но и будут служить украшением наружной лестницы.

При сварке перил есть несколько нюансов

Металлические ступеньки крепятся к основанию за счет саморезов

Важно понимать, что такие конструкции чаще всего применяют для наружных лестниц. Внутри дома лучше всего использовать как основной материал, дерево – оно более приятно с эстетической стороны, и по нему удобнее ходить

Такие ступени также крепятся саморезами.

Перила, сделанные из металла, необходимо монтировать при помощи сварки или болтов. В качестве материала ограждающей конструкции лучше всего брать трубы, арматурные прутья и любые другие изделия металлопроката.

Важно: при использовании металлических трубок обращайте внимание на их диаметр, он должен быть от 35 до 80 мм. Их можно покрывать пластиком, чтобы перила стали приятнее на ощупь

Для наружных лестниц рекомендуется изготавливать перила из нержавеющей стали или того же металла, что и сама конструкция. Допускается использование оригинальных кованых конструкций.

Крепление ограждений

Обязательное условие как для железных лестниц на второй этаж, так и для любых других, сделанных своими руками, — монтаж устойчивых ограждений и перил. Для конструкций на металлокаркасе отлично подходят сварные поручни. Великолепно смотрится сочетание кованых балясин с резными деревянными перилами. Для простых изделий можно использовать швеллера, уголки, трубы и прутья арматуры.

Требования относительно высоты остаются стандартными для всех типов ограждений. Их высота должна быть не менее 90 см. Производить монтаж конструкции можно с помощью болтов или использовать всё тот же метод сварки.

Крепление элементов ограждения к металлической лестнице производится с помощью болтов или методом сварки

Как правильно сделать лестницу на второй этаж из металла

Лестница – объект повышенной опасности. Во-первых, всегда существует вероятность скатиться по ней нечаянно вниз. Во-вторых, это узкое место в доме: при возможной чрезвычайной ситуации здесь образуется скопление людей. Поэтому при проектировании лестницы руководствуются двумя критериями:

  • безопасностью, в том числе противопожарной;
  • удобством перемещения.

Условия достижения комфортных параметров приведены в технической нормативной документации. Общие технические нормы к лестницам заложены в СНиП 21-01-97.

Дополнительные требования описаны в ГОСТ 23120-78. Сначала остановимся на ограничениях, связанных с безопасностью:

согласно требованиям пожарной безопасности хотя бы одна лестница в доме должна иметь ширину 900 мм;

площадки и ступени металлических лестниц изготавливаются либо из сплошного рифленого листа, либо из обрешеченных элементов. Это могут быть полосы, положенные на ребро или просечные листы

Требование особенно важно для наружных лестниц: зимой металл очень скользок.
разрешенная нагрузка на ступени – 200 кг и выше;
перила должны выдерживать поперечное усилие 100 кг;
минимальная высота балясин допускается 800 мм;
просвет между балясинами – до 150 мм;
марш должен отстоять от боковой стены максимум на 6 см:
ширина площадки не должна быть уже маршевого пролета:
длина площадки – хотя бы 1 м
максимальное количество ступеней в 1 марше – 18 штук.

Дополнительно следует учесть требования: лестница должна быть освобождена от шкафов, полочек и дверок от встроенных коробок.

При проектировании маршей дополнительно нужно учитывать:

  • возраст пользователей и состояние их здоровья,
  • эксплуатационную нагрузку,
  • возможность перемещать крупногабаритные вещи.

Требования к удобству основаны на антропологических данных. Длина шага среднего человека составляет 600 – 640 мм. Значит соотношение высот и длин в элементах лестницы, также должно равняться 600 – 640 мм. Эта закономерность известна инженерам с XVII века. На ее основе сформулировано Золотое правило идеальной лестницы.

В идеальной лестнице сумма длин двух подступенков и одной проступи равна 600 мм. При этом сумма размеров плоскостей одной ступени равна 450 мм.

Результат в цифрах таков: оптимальная глубина ступеньки составляет 300 мм, а высота 150 мм.

Современный ГОСТ допускает значительные отклонения от этих парамтров. По мнению Ростандарта:

  • высота подступенка может лежать в пределах 150 – 210 мм;
  • длина проступей должна быть 250 – 330 мм;
  • в отдельных случаях допускается минимальная глубина ступеней 100 мм.

При изготовлении лестницы нужно дополнительно следить и за такими соотношениями:

  • предельная разница диагоналей марша составляет 4 мм;
  • разница высот различных ступеней должна лежать в пределах 5 мм;
  • максимальная длина выступа верхней ступеньки, нависающего над нижней, составляет 50 мм.

Как сделать лестницу для работы на крыше своими руками ↑

В частном секторе чаще устанавливается деревянная лестница. Причины очевидны, ведь по сравнению с металлопрофилем древесина более распространенный и простой в работе материал. Чтобы сделать ее своими руками из дерева, понадобятся:

  • брусья и бруски из дерева и доски разной длины; длинные гвозди и саморезы; необходимые инструменты.

При выборе материала, исходят из условий, которые обеспечат будущей конструкции качество и надежность.

Если речь идет о кровле из шифера или ондулина, то учитывая хрупкость этих материалов, лучше подобрать доски, имеющиеся большую ширину. Чтобы волны при использовании конструкции не повредились, то ширина изделия должна быть кратна амплитуде волны. К примеру, если этот шаг равен 100 мм, то расстояние от одной оси приспособления до другой может равняться 500, 600 или 700 мм. В этом случае оно ляжет на кровлю ровно, а покрытие останется целым.

Поперечины изготавливают из брусков, так как на них не только удобно стоять при работах на крыше, но и присесть. За такую ступеньку при необходимости можно и держаться. Широкая доска таких возможностей не дает.

Из дерева ↑

  • Для начала определяются с длиной лестницы. Количество ступенек лучше подобрать в соответствии со своим ростом. Лишние ступеньки утяжеляют ее, что создает дополнительную нагрузку на кровлю. Согласно с полученным значением нарезают доски для боковин, затем прибивают бруски, которые будут служить ступеньками. После забивания, 100-миллиметровые гвозди утапливают с обратной стороны в теле досок, чтобы уберечь от повреждения покрытие кровли.

Далее можно переходить к крюку, которым конструкцию цепляют к коньку. Он должен выступать за коньковый прогон, поэтому его длина должна превышать 30–40 см. В качестве противовеса с противоположной стороны кровли приделывают тяжелую доску

Особое внимание уделяют надежности крюка, ведь он должен противостоять не только весу конструкции, но и человека на ней. Его не только прибивают к лестнице, но и дополнительно закрепляют металлической накладкой или уголком.

Установка лестницы в доме на второй этаж: металлокаркас и его сборка

Металл – это отличный материал для создания подъемного элемента с высоким уровнем грузоподъемности, длительным сроком эксплуатации. На металлокаркас может быть установлена лестница любой конструкции: от простой (на одном или двух косоурах и балках), до консольной.

Сборка типовой лестницы на металлокаркасе предполагает следующую последовательность:

  1. Раскрой материалов по рассчитанному проекту.
  2. Установка каркаса переходной площадки. Сварка оснований и прямоугольной рамы.
  3. Монтаж косоуров. Для прочности косоуры могут быть соединены кронштейнами со смежными с лестницей стенами.
  4. Изготовление и сварка кобылок на равном расстоянии друг от друга.
  5. Монтаж на уголки перекладин и кронштейнов для установки ступеней.
  6. Зашкуривание и прогрунтовка металла, при необходимости – окраска.
  7. Установка проступей и подступенков (если конструкция закрытая).
  8. Установка балясин и перил.
  9. Покраска конструкции в нужный цвет или покрытие деревянных ступеней лаком.

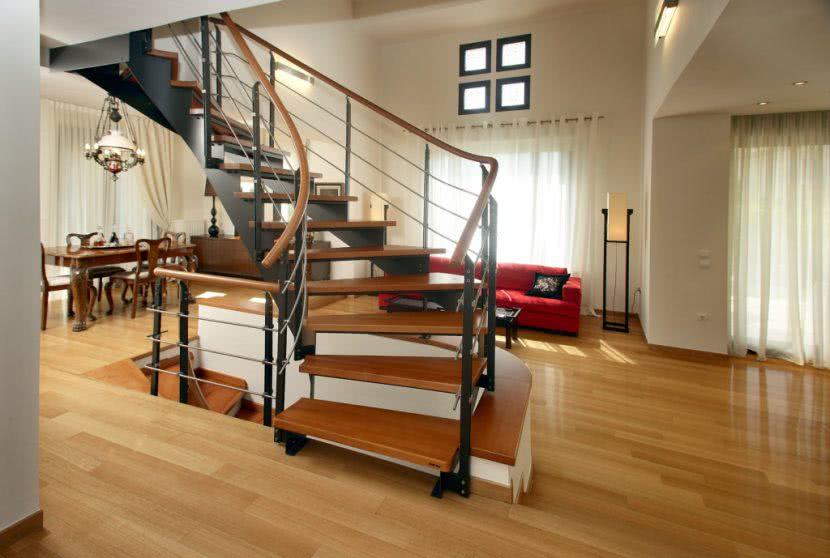

Металлокаркасная лестница обладает высоким уровнем грузоподъемности и длительным сроком эксплуатации

Для обшивки металлокаркаса в домашних условиях чаще всего используют гипсокартон, дерево. Кроме того, металлическую лестницу можно сделать со стеклянными ступенями и ограждениями. Для неординарных современных интерьеров можно выбрать в качестве материала для ступень – металлическую сетку.

Прямая лестница на второй этаж

В реальной обстановке прямую лестницу на второй этаж сооружают в двух случаях:

  1. Если помещение очень длинное, а территория, примыкающая к стене – это проезд. Такая ситуация может возникнуть в производственном корпусе: цеха размещены в сооружениях ангарного типа, длинная однопролетная лестница на антресоль – лучший способ компоновки. Подобные лестницы хороши, когда они расположены с внешней стороны зданий у глухой стены.
  2. Если помещение очень тесное, и угол наклона лестницы превышает 50о. Крутую лестницу можно установить для мансардных помещений. Главное условие: глубина ступени должна быть хотя бы 100 мм или более.

В большинстве случаев в частных домах создают поворотные конструкции.
