Как заряжать параллельно соединенные аккумуляторы 18650

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Простое ЗУ для аккумулятора 18650 несложно изготовить самостоятельно.

При наличии старого «зарядника» для мобильных телефонов Nokia или Samsung можно воспользоваться следующим способом:

• освободить провода, ведущие к блоку питания, от термопластичной оболочки;
• разъединить красный кабель («плюс») и черный («минус»), совместить с соответствующими контактами на корпусе батареи (плюсовой контакт накопителя является слегка выпуклым, а отрицательный – плоским);
• подключить устройство к компьютеру или сети 220 В в зависимости от типа соединения.

Для восстановления работоспособности аккумулятора нужно подключить АКБ к проводам на 1 час. Во время зарядки необходимо наблюдать за состоянием накопителя. Восстановление на неподходящем приборе рекомендуется использовать только в экстренных случаях.

Для создания более сложного устройства потребуются следующие элементы:

• пластиковый бокс, соответствующий габаритам АКБ и имеющий выводы «плюс» и «минус»;
• USB-разъем;
• зарядная плата;
• паяльник;
• канифоль и припой.

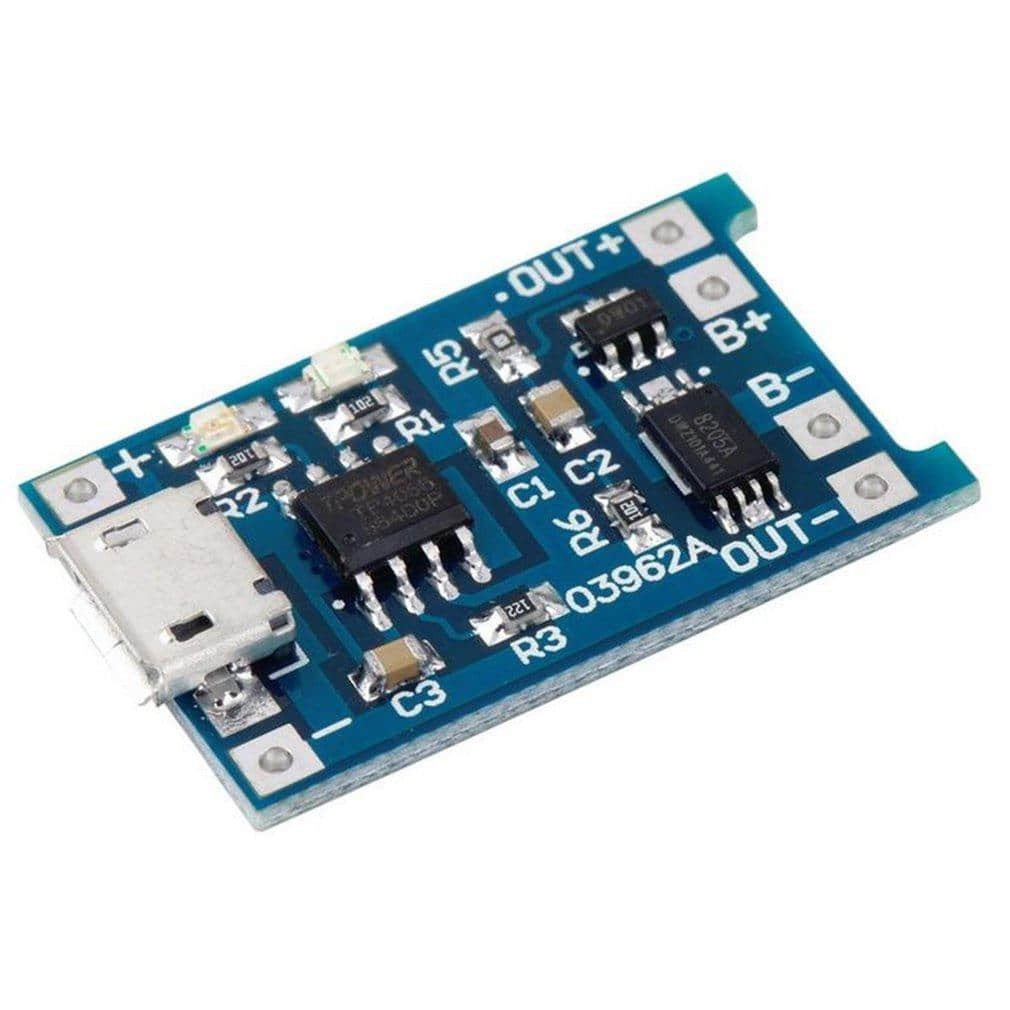

Зарядную плату можно приобрести в магазине радиотехнических элементов или на «Алиэкспресс», а бокс – снять со старой игрушки или небольшого бытового прибора.

Сборка ЗУ производится в следующей последовательности:

1. Подготовить детали, разогреть паяльник и залудить провода.
2. Припаять зарядную плату к боксу с соблюдением полярности. Точки припаивания контактов обозначены на поверхности элемента. В процессе нужно следить, чтобы проводки с противоположной полярностью не замкнулись между собой.
3. Прикрепить плату на наружную поверхность бокса, чтобы избежать отрыва контактов.
4. Подсоединить провод с USB-разъемом к боксу.
5. Подключить к внутренним выводам ЗУ мультиметр, соблюдая полярность. Измерить ток и напряжение на клеммах.
6. Вставить аккумулятор, разряженный не более чем до 3 В, проверить функциональность собранного устройства.

Полезные рекомендации при эксплуатации аккумуляторов 18650

Чтобы сохранить емкость АКБ и продлить срок их эксплуатации, нужно следовать нескольким советам:

• правильно выбирать режим работы ЗУ, при отсутствии контроллера регулировать параметры автоматически;
• избегать глубокого разряда, подключать аккумулятор при снижении заряда до 70-80%;
• при расчете длительности восстановления учитывать не только количество ампер-часов, но и разницу вольтажа при зарядке в заводских и домашних условиях, которая влияет на ваттную емкость;
• не пытаться увеличить емкость АКБ циклами разряд-заряд;
• не допускать перегрева накопителя, не оставлять его под прямыми солнечными лучами;
• эксплуатировать батарею при температуре +10…+25°С, для использования при низких температурах утеплить корпус;
• не допускать ударов по телу АКБ, воздействия сильного трения и вибрации, при транспортировке укладывать аккумуляторы на толстую мягкую подложку;
• хранить литий-ионные накопители с 50-60% заряда и при температуре около 0°С.

При покупке аккумулятора нужно обращать внимание на дату выпуска. Батареи, произведенные более 3 лет назад, считаются просроченными и малофункциональными

https://youtube.com/watch?v=zSKkCyT4b_M

Сегодня одним из самых популярных форматов батарей для различных электронных устройств является 18650. Он требует при эксплуатации правильного обращения. От этого зависит долговечность и функциональность этого источника питания.

Как заряжать аккумулятор 18650, следует рассмотреть подробно. В этом помогут разобраться советы специалистов.

Недостатки Li-ion 18650

Помимо преимуществ литий-ионные батареи имеют и недостатки.

Во-первых, как говорилось выше — это деградация и выход из строя при перезарядке или перегреве.

Ошибка №9
Из-за проблем с перегревом их не рекомендуется соединять между собой методом пайки.

Чаще всего это делается контактной сваркой.

При сварке образуется незначительный кратковременный нагрев, который целиком поглощается проводником (никелевая лента).

Во-вторых, литий-ионные акб не любят полной разрядки.

Ошибка №10
Чтобы аккумулятор прослужил вам долго и исправно, не храните его в разряженном состоянии менее 40%.

Именно с таким зарядом они как правило и продаются в магазинах. Идеальная температура хранения +5С.

Поэтому держать батарейки в холодильнике (не в морозилке!), не такая уж и плохая идея.

Ошибка №11
А вот заряжать их до 100% в холодном помещении нельзя.

Иначе при попадании в тепло случится непоправимое.

Широко известна проблема быстрого разряда всех Li-ion батареек 18650 при отрицательных температурах воздуха. Что делать в этом случае?

Ошибка №12
Самыми морозостойкими на сегодняшний день являются не литий-ионные, а литий-железофосфатные модели.

Они спокойно держат заряд и переносят температуру до -30С. У них очень стабильное напряжение разряда и они более безопасны.

При частом использовании средний срок службы 18650 – около 36 месяцев (три года). Но даже если вы ими не пользуетесь, они все равно деградируют!

Ошибка №13
Поэтому нет никакого смысла покупать лишние батарейки про запас на будущее.

Как измерить ёмкость

Измерить аккумуляторную батарейку мультиметром намного проще, чем другие. Однако далеко не каждый может это сделать с первого раза, возможно из-за страха неудачи. Для придания смелости и созданы различные схемы и рекомендации, которые свободны распространяются во всемирной паутине. Как проверить емкость аккумулятора 18650 мультиметром:

• аккумулятор требуется полностью наполнить энергией, затем подключить к нему нагрузку;
• После необходимо засечь время;
• В этот же момент к полюсам требуется подсоединить зажимные детали мультиметра, переключая его в измерительный диапазон до 20 Ватт. Эта манипуляция нужна для того, чтобы проследить за уровнем спада разности потенциалов.
• Фактического типа значение емкости находят, выполняя стандартный расчет: умножая ток, потребляемый нагрузкой, на время ее функционирования от полностью заряженной АКБ. Полученные данные выражаются в Ампер-часах (А*час, Ah).

Сейчас появилось много универсальных ЗУ 18650 с опцией определения емкости, они помогают с небольшой погрешностью (в зависимости от изготовителя) определить точную емкость таких АКБ.
Модельные зарядники – одни из первых удобнейших микропроцессорных ЗУ, позволяющие протестировать практически все виды аккумуляторных батарей на емкость, единственное что также нужно соблюдать требование о минимизации соединений в цепочке подключения компонентов для снижения потерь и повышения точности.

В дополнение к модельным устройствам необходимо на силовые кабели выводить балансировочные для того чтобы характеристики снимались через них и применялся 4-х точечный способ тестирования. И также бренд играет немаловажную роль во всем этом. Ай Чарджер один из самых популярных производителей в силу того, что точность его девайсов и их стабильность довольно высока.

Как продлить срок службы литий-ионного аккумулятора?

Итак, начнем с того, что литий-ионные аккумуляторы не столь «привередливы», в отличие от их никель-металл-гибридных собратьев, но все же и они требуют бережной эксплуатации и обязательного ухода. Ниже перечислены 5 правил, которые позволяют увеличить срок службы батарейки.

Нельзя полностью разряжать аккумулятор

Возможно вы и не знали, но у каждой литий-ионной батарейки, даже самой дорогой, отсутствует так называемый «эффект памяти», то есть исходя из этого можно сделать вывод, что если вы посадили батарейку до ноля, то она в разы сократит свой потенциал и исходную емкость.

Большинство производителей литий-ионных батареек изначально рассчитывают максимальное количество циклов зарядки и разрядки батарейки, после исчерпания которого батарея будет полностью разряжена и не поддастся последующему использованию, даже если ее заряжать.

Стоит отметить, что количество максимальных циклов зарядки/разрядки батарейки составляет от 400 до 600. Следовательно, если вы хотите, чтобы аккумуляторная батарея вашего телефона прослужила вам не 300 циклов, а 1000-1300, то вам просто нужно придерживаться одного правила. Это правило гласит о том, что нельзя допускать процент заряда смартфона ниже 10-20%, а при таком проценте сразу же необходимо ставить смартфон на зарядку. Ну а если такой возможности нет, то просто не пользоваться смартфоном, либо и вовсе его отключить.

Ниже приведена таблица, которая позволяет узнать зависимость количества циклов разряда от глубины разряда.

Теперь объясним простыми словами, если вы не будете допускать процента заряда смартфона ниже 90%, то количество циклов разряда составит около 4700 у.е. Следовательно при допуске постоянной разрядки батареи, количество циклов разрядки составляет всего лишь 500 у.е.

Разрядку аккумулятора до конца нужно проводить раз в месяц

Стоит отметить, что и постоянно заряженная батарейка тоже не есть хорошо. Поэтому специалисты пришли к выводу о том, что полная разрядка батареи до отвала даже увеличит срок работы батареи. Ну а после 100% разрядки батареи ее необходимо поставить на длительную зарядку около 10-12 часов.

Поясним, данная процедура позволяет сбросить так называемый верхний и нижний флаги заряда аккумулятора.

Не допускайте полный заряд аккумулятора на длительное время

Полный заряд батареи тоже вредит и снижает количество циклов разряда. Поэтому процент заряда батареи следует держать от 30 до 50, при соответствующей температуре в 15°C. Если же не соблюдать это правило, то емкость вашей батареи со временем уменьшится.

Итак, в нижеприведенной таблице вы можете заметить рекомендуемое соотношение процента заряда к температуре окружающей среды при хранении в течение 1 года.

Используйте батарейки только оригинального качества

Многие пользователи старательно экономят на покупке литий-ионных батареек

Важно заметить, что это недопустимо, так как может негативно сказаться на работе вашего устройства

К примеру есть цифровые фотоаппараты, которые идут с внешним питанием. Поэтому как вы понимаете при использовании дешевых батареек в таких дорогостоящих устройствах, вы не только попадаете на замену сгоревших деталей в будущем, но и вообще можете «убить» его. Причиной тому будет являться высокое выходное напряжение, которое обычно имеют дешевые литий-ионные батарейки.

Не допускайте перегрева литий-ионного аккумулятора

Самым большим врагом любой литий-ионной батарейки является их перегрев, то есть работа в условиях высокой температуры, подобного допускать абсолютно нельзя, особенно это касается гаджетов (ноутбуки, планшеты и смартфоны).

Запомните! Максимально допустимая температура работы, которая является «безопасной» для литий-ионного аккумулятора составляет от –40°C до +50°C.

Таким образом, никогда не оставляйте электронику под открытым солнцем, во избежании попадания солнечных лучей, это позволит предотвратить нагрев литий-ионного аккумулятора.

Используя эти правила и советы, вам придется меньше тратить деньги на покупку новых литий-ионных аккумуляторов, что как нам кажется, важно для каждого

Где купить модуль заряда Li акумулятора?

Я не могу ручаться за все подобные модул. Их производством не брезгует каждый уважающий себя житель поднебесной. Показанные модули заказывались уже не первый раз у конкретного продавца. Которого советую и вам.

Покупать такие модули поштучно не выгодно — продавцы начинают накручивать цену и за модуль и за доставку. Удобнее и дешевле закупать сразу по 5 или 10 штук даже если требуется 1-2. Очень удобно, когда где-то в шкафу лежит кучка таких модулей и при необходимости можно быстро сообразить из них зарядку. Вот ссылки на разные лоты проверенного магазина:

• 5 шт. micro-USB – 1.57$
• 5 шт. mini-USB – 1.57$
• 10 шт. micro-USB – 2.61$
• 10 шт. mini-USB – 2.61$

1.57$ за 5 штук, и тем более 2.61$ за 10 штук — это копейки. Во многих магазинах радиодеталей с вас попросят аналогичную сумму за каждый такой модуль.

цены от 16 сентября 2020

Рекомендации специалистов

Специалисты рекомендуют ответственно отнестись к процессу зарядки и разрядки батареи. От этого зависит ее долговечность. Разряжать батарею полностью и заряжать ее до 100% не стоит. Лучше ограничить процесс зарядки до уровня 90%. Однако периодически (раз в три месяца) можно проводить полную разрядку и полную зарядку аккумулятора. Это необходимо для выполнения калибровки контроллера.

Хранить батарею можно достаточно долго. Для этого нужно ее зарядить на 50%. В таком состоянии она может находиться около месяца. При этом в помещении не должно быть слишком жарко или слишком холодно. Идеальными условиями считается удержание температуры на уровне 15 ºС.

Рассмотрев, как заряжать аккумулятор 18650, можно правильно обслуживать и эксплуатировать батарею. В этом случае срок ее использования будет значительно дольше.

Всем привет! Достался мне на запчасти ноутбук… Матрица пошла в дело, остальное железо всё ещё лежит, а батарею я решил распотрошить на предмет отдельных аккумуляторов типоразмера 18650… Всего в батарее их оказалось 12 штук, таких

Аккумуляторы перемерил, выбрал три штуки полу-живых, напряжение на них было чуть больше 1В, три штуки почти живых, напряжение на них чуть больше 0,8В. Остальные 6 штук разряжены в ноль… Решил зарядить те, которые хоть что-то выдавали и проверить, что они из себя представляют. Раньше я с ними не сталкивался, зарядного нет для них, но когда-то купил у китайцев платку для зарядки подобных аккумуляторов. Поскольку это всё было на грани проверки, начал думать, как подцепиться к аккумулятору… Не спрашивайте, почему не купил специальную контейнер — просто потому, что у нас в городе их нет и отродясь не было))) На глаза попалась баночка от таблеток

Вкинул в неё аккумулятор — вошел как родной!

Решил, что получится нормальный бокс для зарядки и начал собирать в шмурдяке всё необходимое для воплощения задумки… Вот, что нашлось

Зачистил провода на две длины гильзы у клеммы

Накинул на провода термоусадку, сложил зачищенную часть провода вдвое и обжал клеммы

Термоусадку обсадил простой зажигалкой

Сверлом на 3 мм засверлил отверстия в донышке и крышке.

С крышки предварительно срезал пластиковую пружину и высыпал силикогель

Закинул в баночку шайбу, вставил болтик, снаружи накинул ешё одну шайбу, потом клемму плюсового провода и накрутил гайку

Такие же операции проделал с крышкой

Аккумулятор вставил в баночку плюсом к её дну, так как там плюсовой контакт и следом вкинул пружину

Закрыл бокс крышкой

Поскольку проэкт пробный и временный, так как зарядное для аккумуляторов я уже заказал, то решил не напрягать пайкой плату контроллера зарядки, просто зачистил провода и вставил их в контактные отверстия

А чтобы контакт был надёжным, отрезал от зубочистки острые концы и зафиксировал ими провода

Далее подключил зарядное кабелем к USB порту компа

Осталось тихо ждать и щупать бокс на предмет нагрева до тех пор, пока не погаснет красный светодиод и не вспыхнет синий)))

Защита аккумулятора

Сегодня представленные разновидности аккумуляторов выпускаются в комплекте со специальным контроллером или имеют в своем составе марганец. Раньше выпускались батареи без защиты. Как заряжать аккумулятор 18650 правильно в этом случае, нужно было знать для собственной же безопасности.

Дело в том, что устройство, в котором отсутствовала специальная защита, могло сильно перегреться при неправильной или слишком длительной зарядке. В этом случае могло возникнуть короткое замыкание и даже возгорание или взрыв батарейки. Сегодня применение таких конструкций кануло в Лету.

Все аккумуляторы литий-ионного типа имеют в своей конструкции защиту от подобных негативных явлений. Чаще всего применяется специальный контроллер. Он следит за уровнем емкости аккумулятора. При необходимости он просто отключает батарею. В некоторых типах конструкций в состав входит марганец. Он значительно влияет на химические реакции внутри. Поэтому таким аккумуляторам контроллер не нужен.

Общая характеристика

Сегодня применяется множество типоразмеров и видов батарей. Одним из наиболее востребованных является аккумулятор типа 18650. Он имеет цилиндрическую форму. Внешне такая батарея напоминает пальчиковые аккумуляторы. Только представленный вид немного больше по габаритам, чем привычные устройства.

В ходе эксплуатации обязательно возникает вопрос о том, как заряжать аккумулятор 18650. Это несложная процедура. Однако отнестись к ней нужно со всей ответственностью. От правильности проведения зарядки зависит долговечность применения батареи.

Аккумуляторы представленного типа применяются сегодня для питания ноутбуков, а также электронных сигарет. Это сделало представленный типоразмер популярным. Также подобные аккумуляторы устанавливают в фонарики и лазерные указки. Чаще всего представленные приборы выпускают литий-ионного типа. Этот вид аккумуляторов доказал свою эффективность и простоту при эксплуатации.

Что такое PCB, BMS и PCM

Прежде чем выяснить, как правильно заряжать литийионные аккумуляторы, разберёмся с аббревиатурами PCB, BMS и PCM, которые неразрывно связаны с источниками тока этого типа.

PCB

Как мы выяснили, литиевые источники не терпят глубокой разрядки и перезаряда. И в том, и в другом случае они катастрофически теряют электрическую ёмкость и выходят из строя. А в случае перезаряда могут даже загореться.

Для контроля за состоянием батареи в неё нередко встраивается модуль PCB — Power Control Board. Его задача — не допустить глубокой разрядки и перезаряда аккумулятора.

Принцип работы такого модуля достаточно прост. Помещённый на небольшой плате контроллер мониторит напряжение на клеммах аккумулятора. Как только оно упадёт ниже 2,8 В, микросхема закрывает соответствующий ключ, отключая элемент питания от нагрузки. При этом зарядка этого элемента разрешена.

Если напряжение на клеммах элемента становится выше 4,2 В (заряжен полностью), эта же схема другим ключом отключает элемент от зарядного устройства, но питание нагрузки разрешено. Таким образом, аккумулятор невозможно ни перезарядить, ни разрядить до критического значения.

Такие платы защиты встраиваются в большинство литиевых батарей. Исключение составляют лишь элементы, предназначенные для устройств с собственными системами контроля за состоянием аккумуляторов. В качестве примера можно взять батарею ноутбука, собранную из шести аккумуляторов 18650 без встроенной защиты.

PCM

Модуль PCM (Power Charge Module) обычно встраивается не в элемент, а в устройство, в котором элемент работает. К примеру, в смартфон. Если плата PCB следит только за уровнем зарядки аккумулятора, то блок PCM полностью управляет процессом зарядки — обеспечивает необходимый ток, контролирует температуру элемента, напряжение на нём.

Это как раз тот узел, который мы называем контроллером зарядки. Он является основным «управляющим» — отключает зарядку, когда батарея зарядилась, принудительно отключает мобильное устройство, если величина напряжения на аккумуляторе критически низкая. В этом случае модуль PCB будет только дополнительной защитой — практически никогда не срабатывает. Впрочем, существуют модули PCM, которые отвечают лишь за правильную зарядку, но не контролируют разряд. В этом случае в работу включается модуль PCB — встроенный в элемент или дополнительный.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Не следует путать контроллер зарядки с зарядным устройством (адаптером) для того же смартфона. Зарядное устройство — это обычный пятивольтовый источник питания

Управляет же процессом зарядки батареи схема, встроенная в сам смартфон. Исключение составляют лишь интеллектуальные зарядные устройства, предназначенные именно для зарядки литиевых батарей (в том числе и без модуля контроля).

BMS

Блок BMS (Battery Monitoring System) можно найти в аккумуляторах, составленных из батарей, включённых последовательно. Он есть, например, в АКБ любого ноутбука. Задача узла — контроль за состоянием каждой отдельной батареи и организация слаженной их работы. Разберём задачу, которую он выполняет, подробно. Итак, мы имеем аккумулятор, составленный из четырёх последовательно соединённых батарей.

Предположим, все элементы полностью заряжены. Напряжение на каждом из них — 4,2 В, на всей батарее 16,8 В. Начинаем разрядку. Через все элементы течёт одинаковый разрядный ток, а значит, разряжаются они одинаково. Но это только в теории. При эксплуатации аккумуляторы теряют ёмкость по-разному, то есть даже при одинаковом токе один элемент разрядится быстрее, другой медленнее. В результате какой-то из аккумуляторов будет уже глубоко разряжен, тогда как остальные ещё «тянут» и выходное напряжение всей батареи вроде ещё в норме.

То же самое произойдёт и во время зарядки. Элемент с наименьшей ёмкостью зарядится быстрее и, пока остальные набирают нужную ёмкость, перезарядится и выйдет из строя. Задача модуля BMS — контроль за состоянием каждого элемента и принятием тех или иных мер, если напряжение на каком-либо из них станет критическим. Если оно ниже, вся батарея отключается от нагрузки. Если выше, то соответствующий элемент отключается от зарядного устройства, когда остальные продолжают заряжаться.

Варианты зарядных устройств для аккумуляторов

Обзор умных зарядных устройств для аккумуляторов.

• La Crosse Alpha Power BC-700 занимает в рейтинге лучших зарядных элементов призовое место из-за своей универсальности. Заряжает акб любого химического состава и размера. Время зарядки 2 часа. Прибор сам определяет тип и способ получения энергии. В функции обязательно входит заряд, дозаряд, разряд, предотвращение перегрева аккумулятора, выявление поврежденных батарей, их диагностика и реанимация.
• OPUS BT-C310заряжает самые распространенные типы батареек аа, ааа. Индикатор перегрева и принудительное охлаждение зарядки защищает ионные аккумуляторы 18650 от повреждений.

OPUS BT-C3100

Зарядка Liito Kala Lii-500 с функцией разряда заряжает, тестирует, определяет внутреннее сопротивление акб. Заряжает от одного до четырех АКБ, возможны разные типы. На дисплее отражается надпись относительно одного элемента. Под экраном расположены кнопки, которые предназначены для выбора силы тока для каждого носителя энергии и режима зарядки. Зарядка отлично работает для 4 аккумуляторов с током в 1000 mА, хотя немного греется.

Liito Kala Lii-500

• Nitecore D4 – высококлассное зарядное устройство для батареек aa aaa, рассчитанное на 4 аккумуляторные батарейки, автоматически выставляет скорость зарядки и автоматически прекращает зарядку. На большом экране высвечивается информация о скорости, вольтаже АКБ, времени зарядки. Из минусов отсутствие ручной настройки во времени заряда, что не устраивает некоторых покупателей. Но подходят для тех, кто пользуется зарядкой для ионных аккумуляторов 18650 каждый день, имеет несколько устройств с батареями разного типа.
• Nitecore i2 Intellicharger новая улучшенная версия, хотя рассчитана на восстановление двух батареек. Использует технологию активного распределения тока. Автоматически выставляет скорость заряда. Заряжает АКБ в два раза быстрее предыдущих версий, чем привлекает пользователей.
• Efest LUC BLU6 имеет защиту от перенапряжения, от обратной полярности, коротких замыканий. Одновременно может заряжать шесть хранителей энергии. Уникальность зарядному для аккумулятора 18650 создает функция Bluetooth. Загруженное приложение на смартфон позволяет следить за процессом поглощения энергии. Зарядник гибкий в работе из-за возможности выбора скорости для каждой ячейки в отдельности.
• MAX 1551/MAX 1555 – более бюджетный вариант специализированной зарядки акб, работает не только от USB, но и от отдельного адаптера питания (например, зарядника от телефона).

Зарядник от мобильного телефона

Polo P10 используется для ежедневного применения. Зарядник рассчитан на восемь аккумуляторов одного типа. Устройство оснащено интеллектуальной системой. Минусом является отсутствие дисплея.

• Golisi S4 заряжает одновременно четыре аккумулятора, имеет цифровой дисплей, зарядку для акб 18650 можно проводить при 12 В.
• Fikida – зарядное устройство, самое недорогое на два аккумулятора. Может заряжать АКБ от юсби разъема, от вывода компьютера или ноутбука.

Fikida

Technoline BC-700 занимает лидирующие позиции в рейтинге недорогих, но качественных и функциональных зарядных устройств. Заряжает, перезаряжает и разряжает аккумулятор 18650.

Срок службы акб 18650 зависит от качества зарядного устройства, к выбору которого нужно подходить с особой тщательностью и вниманием. При выборе зарядки продавец-консультант сможет подобрать подходящее зарядное устройство для Вашего Li-ion аккумулятора 18650, которое будет не только заряжать, но и заботиться о продлении сроков эксплуатации батареек

Перед покупкой нужно учитывать, что цена качественной и функциональной зарядки для литиевых аккумуляторных батареек 18650 зависит не только от возможностей прибора, но и от бренда.

↑ Особенности процесса зарядки литиевого аккумулятора

Что ж, наш аккумулятор разрядился, теперь пора его безопасно зарядить. Как и с разрядкой, с зарядкой тоже не всё так просто. Максимальное напряжение на банке должно быть не более 4,2 V ±0.05 V! При превышении этого значения литий переходит в металлическое состояние и может произойти перегрев, возгорание и даже взрыв аккумулятора. Заряд аккумуляторов осуществляется по достаточно простому алгоритму: заряд от источника постоянного напряжения 4.20 Вольт на элемент, с ограничением тока в 1С. Заряд считается завершенным, когда ток упадет до 0.1-0.2С. После перехода в режим стабилизации напряжения при токе в 1С, аккумулятор набирает примерно 70-80% емкости. Для полной зарядки необходимо время около 2-х часов. К зарядному устройству предъявляются достаточно жесткие требования по точности поддержания напряжения в конце заряда, не хуже ±0.01 Вольт на банку.

Обычно схема ЗУ имеет обратную связь — автоматически подбирается такое напряжение, чтобы ток, проходящий через аккумулятор, был равен необходимому. Как только это напряжение становится равно 4.2 Вольтам (для описываемого аккумулятора), больше поддерживать ток в 1С нельзя — далее напряжение на аккумуляторе возрастёт слишком быстро и сильно.

В этот момент аккумулятор заряжен обычно на 60%-80%, и для зарядки остальных 40%-20% без взрывов ток требуется снизить. Проще всего это сделать, поддерживая постоянное напряжение на аккумуляторе, и он сам возьмет такой ток, который ему необходим. При снижении этого тока до 30-10 мА аккумулятор считается заряженным.

Для иллюстрации всего вышеописанного привожу график заряда, снятый с подопытного аккумулятора:

Рис. 4.

В левой части графика, подсвеченной синим, мы видим постоянный ток 0.7 А, в то время как напряжение постепенно поднимается с 3.8 В до 4.2 В. Также видно, что за первую половину заряда аккумулятор достигает 70% своей емкости, в то время как за оставшееся время — всего 30%.
