Пока не пришла весна — пора бы подготовиться к поливочному сезону. В связи, с чем и была приобретена шланга длиной 30м. Но учитывая, что место полива находится вдали от дома, и шлангу оставлять на участке нельзя (ибо сопрут), а каждый раз разматывать и сматывать не интересно, то придется самому сделать катушку для шланга (мысль приобрести катушку у меня отпала, как только узнал цену на них!). Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила бы много лет и не уступала бы по эстетичности. Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.

Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика. Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище.

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы ¾» (чтобы в нее свободно входила ось – труба ½»).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для ½» трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

Шпильки были изготовлены из 10мм прутка

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном. В итоге получился довольно солидный зазор, который оказался вполне удобным для подключения коннектора к штуцеру.

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги. Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки. Вместимость данной катушки ориентировочно на 40м шланги диаметром ½».

26.02.2016

Оценить самоделку, мастер-класс, идею. Комментарии

Сборка барабана катушки

Теперь следует просверлить отверстия в пластиковой заглушке, используя диск в качестве шаблона. После этого, все три детали (барабан, диск, рукоятка) собираются воедино и стягиваются при помощи болтов с гайками. Изнутри имеет смысл поставить шайбы с широкими бортами – так соединение будет надёжнее.

Сборка барабана при помощи болтовых соединенийФОТО: youtube.com

Доводка барабана

Далее следует продумать проход шланга сквозь стенку барабана. Для этого с краю, ближе к заглушке с прикрученной к ней рукояткой, необходимо сделать отверстие, соответствующее диаметру шланга. В этом поможет дрель с установленным в нём пером по дереву. Пластик является достаточно мягким материалом, а потому проблем с его сверлением не будет. По выполнении этой работы останется лишь собрать приспособление для намотки и хранения шланга, после чего можно будет его использовать по назначению.

При помощи пера по дереву высверливается отверстие, через которое будет проходить шлангФОТО: youtube.com

Это интересно: Барбарис Тунберга «Голден ринг»: описание, посадка и уход

Ножки тележки

Ножки я сделал из двух уголков. Одну сторону уголка, отступив от края 20 мм, загнул на угол 135 градусов внутрь уголка, другую отогнул на 45 градусов наружу. Углы можно проверить транспортиром или угломером. Сформированный таким образом уголок я надел на выступающий профиль основания, подрезанный на 45 градусов, и прикрепил заклёпками.

Чтобы изготовить держатель для барабана, я согнул одну полку у двух уголков так, чтобы в получившиеся скобы свободно входила алюминиевая трубка – ось катушки. Держатели закрепил на стойках П-образной рамы на высоте 270 мм от основания. На последнем этапе закрепил дверную ручку сверху П-образной рамы.

Как сделать катушку для поливочных шлангов

В данном видео показано, как сделана катушка, которая делает удобным наматывание и размотку поливочного шланга на дачном участке. Шланг при хранении не пережимается, легко разматывается, приспособление стоит на небольших колесиках и благодаря этому мобильно.

С началом поливного сезона каждый год наступает проблема сматывания и разматывания шланга. Поэтому было решено изготовить приспособление из простых материалов для хранения и траспортировки шланга.

Катушка сделана из 2 велосипедных ободов на подвижной оси из гладкокатаной арматуры 12 миллиметров. Вварена в трубочки. При хорошей смазке барабан отлично вращается. В движение он приводится при помощи рукоятки.

Габаритные размеры

Ширина приспособления составляет около 30 сантиметров, длина спицы около 20 см. Такие габариты позволяют уместить три слоя шланга, примерно 40 метров, а при полной нагрузке до 70-80 м. Катушка установлена на колеса для удобства транспортировки.

В следующем ролике покажем вам катушку из полипропиленовых труб для шлангов для полива в саду в огороде. Было принято решение отказаться от металлической конструкциив комбинации с деревянными деталями, чтобы максимально ее облегчить и сделать катушку переносной.

Использованы 25 миллиметровые трубки. Это обычные самые дешевые полипропиленовые трубы, а часть рукоятки из трубы со стеклопластиковым усилением. Ушло такой трубы около 1 метра.

Электроника для самодельщиков в китайском магазине.

В данном случае катушку с осью можно легко разобрать, кроме рукоятки и оси. Понадобились также сантехнические манжеты 50х25. Сама катушка очень качественная, прочная и труба в ней очень плотно сидит.

В другой статье о том, как сделать полив автоматическим.

Вариант катушки для шланга – самоделка

Такая катушка отличается практичностью, так как шланг не нужно сматывать и отдельно подсоединять к емкости. Она уже подсоединена к ней. Теперь о том, как ее сделать.

Для того, чтобы сделать такой держатель шлангов в саду,  нам нужны  заглушки, как на фото ниже, и обрезок ПВХ трубы.

Так же  подготовим ручку, и две стойки как на фотографии.

Середина катушки будет иметь  такую деталь, в которую сбоку поступает вода, а середина будет подключена к шлангу.

Четыре шпильки, и труба с креплением крепятся к первой боковине катушки.

Далее прикручивается вторая боковина, а на очи одевается отрезок трубы.

Для каркаса используем такие же оси, и ПВХ трубки.

По бокам делаем шайбы из обрезков ПВХ трубы.

Вот такая катушка поучилась. Конструкция удобна, и проста в изготовлении.

Шланг для подачи воды подключается с левого боку.

Идеально для приусадебных участков

Наиболее современные модели катушек со шлангами превращают полив огорода в прогулку по саду. Длина шланга варьируется и может достигать от десяти до сотни метров.  С помощью такого помощника трудности полива газона, клумб и  огорода забываются быстро.

Исключительным преимуществом механизма на катушке является его стабильность, обеспечиваемая устойчивой металлической опорой. Последняя, как правило, изготовлена из алюминия. Изделия оснащаются удобными ручками-трансформерами, регулируемыми по высоте, что делает их универсальными для покупателей любого роста. После окончания работ достаточно сложить рукоятку и наклонить внутрь, чтобы инвентарь не занимал много места при хранении.

Конечно, есть мастера на все руки, которые могут сделать катушку под садовый шланг своими руками. Для этого можно применить уже полуготовые решения использованных катушек от канатов или проволоки – главное придумать, как это изделие поместить на ось, чтобы оно свободно вращалось. Задачка для школьного урока труда. Впрочем, если не хочется пачкать белы ручки, то в магазинах можно без труда найти оговариваемые изделия и в различной модификации. Каждый огородник подберет для себя требуемый вариант.

https://youtube.com/watch?v=YkKF7ANDmbY

Изготовление катушки для шланга своими руками- фото

1.Трубы внутри барабана подают воду в шланг и являются осью вращения катушки.

2.При выборе ширины и диаметра барабана исходил из необходимости доступа к трубам во время монтажа и эксплуатации.

3.Размеры катушки взял немного больше заводских, чтобы можно было нарастить длину шланга.

4.Размеры заготовок для кронштейна вымерял по месту с учётом зазоров и толщины шайб.

5.При склеивании кронштейна в дело пошли все имеющиеся струбцины.

6. После высыхания клея обрезал выступающие части, обработал шкуркой и просверлил отверстия под ось.

7.Перед окончательной сборкой покрыл кронштейн акриловым лаком.

8.Металлический соединитель при подключении к подводящей трубе позволяет катушке вращаться, не нарушая герметичности.

9.Фитинг для подключения шланга собрал под углом, чтобы он не перегибался. Дополнительным заглушённым отводом, вставленным в отверстие в толстой рейке барабана, зафиксировал катушку на оси.

10.Подключены внешние трубы для подачи воды.

11.Для облегчения отпиливания элементов колеса-штурвала я оснастил пилу маленькой «кроваткой» с боковым упором.

12.Колесо состоит из 8 элементов, ступицу выточил из ветки орешника, а спицы — из сосны.

13.Отверстия под шканты делал ближе к внутренней стороне элементов колеса. После скругления наружного периметра восьмигранника они окажутся в центре.

15.Для стяжки колеса при склеивании использовал ремённую стяжку для рамок, из которой вынул вставки для углов, и струбцины.

16.Штурвал с вклеенной заглушкой.

Предисловие

Вряд ли вы являетесь разводчиком суккулентов, если не прошли мимо заголовка статьи. В наших широтах каждый, кто хочет разбить сад и огород, должен позаботиться о надлежащем поливе растений. Марафон с лейкой, по старинке, пусть проходит теща, а для любимой жены придется прикупить шланг поливочный на катушке.

Как сделать тележку для шланга своими руками

Одним из удобных приспособлений, значительно облегчающих полив участка, можно назвать мобильную тележку для садового шланга. Она избавляет садовода от необходимости таскать шланг за собой. Теперь достаточно просто катить тележку и аккуратно его разматывать.

Такую тележку можно собрать своими руками, поскольку ничего сложного процесс собой не представляет. Вот (смотрим фото), что получится в итоге.

Все необходимые для сборки конструкции материалы, в основном это ПВХ трубы и фитинги можно купить в любом строительном магазине, а возможно у вас уже есть остатки после ремонта или строительства водопровода или отопления.

Почему именно ПВХ-трубы?

Конечно, можно использовать и классические трубу из металла. Но ПВХ-трубы, кроме стоимости, обгоняют металлические трубы по многим показателям. · Малый вес. ПВХ-трубы имеют намного меньший вес, нежели металл. Тележка получится легкой и удобной в эксплуатации. · Устойчивость к воздействию внешней среды. Трубы, изготовленные из ПВХ, не ржавеют, не покрываются плесенью и не подвержены процессам гниения. Именно поэтому тележка прослужит достаточно долго. · Монтаж. Во многих случаях ПВХ-трубы во время сборки не требуют применения специального оборудования. Здесь мы используем так называемую «холодную сварку».

Итак, вот размеры деталей тележки и количество: A. 1 – в 388 мм; B. 4 – по 178 мм; C. 2 – по 150 мм; D. 2 – по 510мм; E. 1 – по 100 мм; F. 2 – по 240мм; G. 1 – в 368 мм; H. 2 – по 90 мм; J. — ножки две штуки. Длина произвольная, подбирается по месту.

Также будут нужны стандартные трубные фитинги и детали для передвижения тележки: — Шесть углов — Сем Т-образных соединений — Один 45-й улог — Три заглушки- 12 мм — Стержень с резьбой, длинной в 560 мм — Набор из колес и шайб, можно взять б/у от детских игрушек — Две концевые гаки или специальные крышки — «Холодная сварка» — скреплять трубы будем на нее.

Прежде весего о том как выполняется соединение ПВХ-труб

Поливинилхлорид не терпит использования высоких температур. Материал может попросту расплавиться. Именно поэтому будем собирать конструкции, используя метод «холодной сварки».

Схема выглядит следующим образом: 1. Нужно отрезать нужную по размеру часть трубы при помощи специальных ножниц, либо простой пилки по металлу. 2. Торец, который будет участвовать в соединении, нужно зачистить при помощи наждачной бумаги. Также можно воспользоваться инструментом, предназначенным для снятия фаски. Снимать материал нужно с внешней стороны трубы, не оставляя заусенцев. 3. Поверхность соединения нужно вначале обработать и обезжирить. 4. Перед нанесением клея, нужно проверить, с каким усилием труба входит в фитинг. Если слишком туго, то нужно снять еще немного материала. В противном случае соединить детали качественно не удастся, т.к. как клей равномерно распределить по поверхности не получится. 5. Теперь можно наносить клей, лучше рекомендованный производителем труб. На конец трубы нужно накладывать более плотный слой. Внутренняя поверхность фитинга обрабатывается более тонким слоем. 6. После этого нужно вставить трубу в фитинг и повернуть ее на девяносто градусов. Так клей распределится по всей поверхности трубы равномерно.

После этого трубу нужно оставить, чтобы клей смог схватиться и затвердеть.

Схема сборки:

1. При помощи ножа или ножовки/пилы разрезать ПВХ-трубы в соответствии с размерами. 2. Просверлить в двух соединительных элементах сквозные отверстия (смотрим фото ниже). В дальнейшем в них будет вставлена конструкция с колесами.

3. Секции тележки нужно собрать, ориентируясь на схему приведенную выше. Склеивание частей выполняется при помощи «холодной сварки».

После того как конструкция собрана, вставляем колеса. Все, тележка готова.

Сборка катушки для шланга

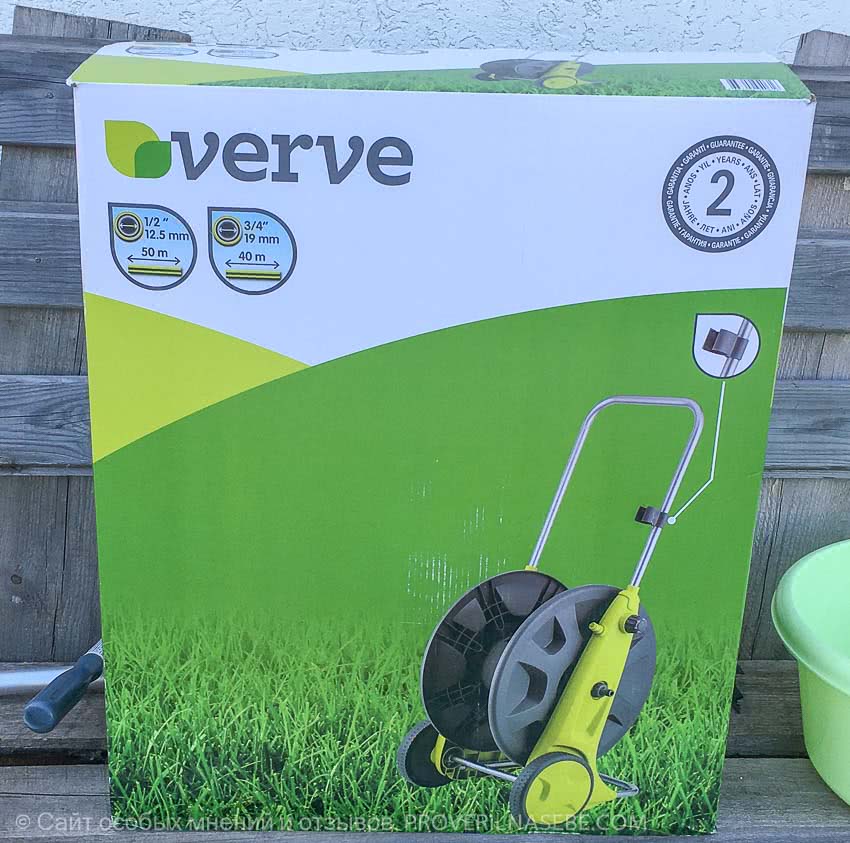

В один прекрасный день мне исключительно повезло. В магазине Касторама удалось приобрести вот такую катушку для поливочного шланга. При стоимости 2200 руб. (2020 год) она позволяла наматывать 40-50 метров шланга в зависимости от его толщины. Фирма-производитель была незнакомая, но сработала простая арифметика — за одну катушку фирмы Gardena можно было бы купить три вот таких.

Хотя обычно я придерживаюсь мнения, что покупать лучше более дорогой, зато качественный товар, здесь решено было пойти на сознательный риск. 2200 руб. — сумма, которой вполне можно рискнуть чтобы проверить, насколько вообще катушка для шланга является удобной и полезной вещью. Может быть, это все ерунда, рекламный ход и покупать ее вообще не стоит. Ну, правда, лежал же шланг вдоль дома. В принципе, никому не мешал. Так что, если уж захотелось катушку, то пусть пока она будет не самая дорогая. А там посмотрим.

Купил, привез, вдвоем с семилетним сыном собрали. В принципе, ничего особо сложного. Главное — хотя бы изредка заглядывать в инструкцию.

Изготовление своими руками

Народные умельцы для изготовления бобины используют различные материалы и создают всевозможные конструкции. Поэтому для создания такого инвентаря может пойти как старый обод от велосипедных колес, так и пластиковые трубы, а некоторые умельцы создают катушку даже из пластиковых тазиков.

Металлическая

Самую простую и надежную конструкцию катушки, которая прослужит не один десяток лет, можно сделать из металла. Она будет состоять из двух частей: съемного барабана и основы, которую можно установить в любом для вас удобном месте. Такая конструкция катушки позволяет использовать различные шланги, применяя только одну основу.

Видео: катушка для шланга

Основа выполнена из двух прутьев арматуры, которые сварены между собой двумя поперечинами. Ширина поперечин зависит от ширины катушки, которая будет на нее устанавливаться. С одной стороны стальные прутья заостряем, чтобы они легко протыкали землю. С другой стороны привариваем два кусочка трубы, при этом один из них распиливаем пополам. Диаметр трубок должен составлять 9-10 мм, они будут служить опорой для оси катушки.

Деревянная

Давайте рассмотрим другую конструкцию катушки для шланга, которая предусматривает стационарную установку рядом с поливной системой. Вся конструкция выполнена из дерева, а для подвода воды используются трубы, которые также являются осью конструкции. Проблемой в разработке такой конструкции является совмещение стационарного водопроводного отведения с подвижной осью барабана, которая подсоединена к шлангу в катушке. Для решения данной задачи можно применить быстросъемное соединение, которое устанавливается также на заводских конструкциях бобин.

Видео: катушка для шланга

Такое соединение позволяет, сохраняя герметичность, вращаться коннектору и штуцеру относительно друг друга. Рассчитывая габариты катушки, необходимо учитывать размеры водопроводных фасонин. Поэтому для намотки 15 м шланга габариты бобони будут следующими: внешний диаметр — 380 мм, внутренний — 200 мм, ширина — 250 мм. В качестве подводящих труб можно использовать пластиковые, однако лучше их заменить на металлические. При сборке такой катушки лучше соединять трубы без фумы, так как их придется неоднократно разбирать и собирать. Габариты барабана, а именно его внешний диаметр, рассчитывается из габаритов шланга и его длины.

Из пластиковых труб

Конструкцию бобины для поливочного шланга можно сделать также и из пластиковых труб. Ее очень просто сделать людям, у которых есть сварочный аппарат для полипропиленовых труб. Для производства такой катушки используются 25-миллиметровые трубы. Конструкция неподвластна таким временным изменениям, как, например, ржавчина у металлической системы или гниение у деревянной. К тому же она имеет небольшой вес и может с легкостью перемещаться по всему участку вашей дачи.

Видео: упрощенный вариант катушки из полипропиленновых труб

Основную конструкцию изготавливаем из самых дешевых полипропиленовых труб, а для изготовления оси и рукоятки лучше использовать трубы с прослойкой стекловолокна. Для создания такой катушки у вас уйдет приблизительно 3 метра 25-миллиметровой полипропиленовой трубы и 1 метр полипропиленовой трубы с прослойкой стекловолокна. Облегчить разработку данной катушки может использование уже готовой конструкции барабана. Однако если его у вас нет, то можете сделать его самостоятельно.

В качестве вывода для труб можно использовать хромированный штуцер, к которому очень легко прикрепить шланг. После сборки оси можно приступать к закреплению основы для намотки шланга. А так как канализационная труба имеет меньший диаметр, ее необходимо нагреть промышленным феном. Это позволит разогретую и мягкую трубу с легкостью зафиксировать на шпилях. Зазор, который получится после охлаждения, позволит легко добраться до системы подачи воды при необходимости ремонта или к штуцеру, при необходимости замены шланга.

Катушка для поливного шланга — это очень полезный инструмент в руках любого садовода, который позволяет легко и удобно хранить шланги. А благодаря съемным бобинам можно с легкостью менять длину шланга. Изготовив катушку для поливного шланга в домашних условиях, вы получите дешевый и доступный инвентарь, которым будете пользоваться не один год.

Из чего состоит катушка для шланга

Такое устройство позволяет не только облегчить хранение поливного шланга, но и оптимизирует его использование. Однако, прежде чем приступить непосредственно к созданию самой катушки, необходимо разобраться, из каких частей она состоит и каких видов бывает.

Вне зависимости от вида, любая бобина для поливного шланга состоит из следующих составных частей:

• барабан, на который наматывается шланг;
• кронштейн, который будет служить в качестве крепежа катушки на стену дома;
• подвод воды — крепление, которое соединяет трубы;
• ручка, с помощью которой будет наматываться шланг;
• ну и конечно же, шланг.

Штурвал для катушки

Мне захотелось сделать ручку для вращения катушки в виде корабельного штурвала; хорошо смотрится, да и сыну игрушка. Конструкция штурвала — та же, что и у колеса телеги, которое мне уже приходилось делать, только с рукоятками.

Колесо имеет 8 спиц и, соответственно, обод его состоит из 8 элементов-» косяков». Для изготовления ступицы нужен был материал из твёрдых лиственных пород дерева, так как вся нагрузка при вращении ложится на неё. У меня была подходящая ветка ореха, древесина которого имеет нужную плотность. Спицы выточил из сосны. Их общий диаметр по концам сделал меньше длины окружности ступицы, чтобы не пришлось мучиться при сборке колеса. У меня этот диаметр равен 18 мм.

Самым сложным было правильно рассчитать части обода колеса — «косяки». Я использовал для этого собственные формулы, и в результате получил следующие значения (при диаметре обода 48 см и толщине его 6 см):

• длина внутренней стороны — 15 см;
• длина внешней стороны — 20 см;
• угол между большим основанием и боковыми гранями — 67,5 градуса.

После подготовки сегментов просверлил в них глухие отверстия под спицы и рукоятки. Подобрал диаметр так, чтобы спицы входили плотно, но чтобы их не нужно было забивать, иначе было бы тяжело склеить ровное колесо. Когда всё было готово, собрал штурвал всухую и пронумеровал детали. Для дополнительной жёсткости решил усилить клеевое соединение с помощью шкантов 8 мм.

Дальше собрал всё на клей (взял густой, чтобы он не очень быстро впитывался в древесину). Торцы сегментов смазывал клеем с обеих сторон, иначе, пока все детали колеса встанут на свои места, клей может высохнуть. После высыхания клея начертил окружность на наружной стороне и обрезал на самодельном приспособлении для ручного лобзика. После обрезки зашлифовал стыки сегментов и неровности окружности, вклеил рукоятки.

Теперь предстояло насадить штурвал на ось катушки с той стороны, с которой была установлена муфта с заглушкой. Решено было вклеить заглушку е ступицу штурвала. Сделал это на клей «Холодная сварка». Так как отверстия под оси делал пером, внутри отверстия под заглушку появились боковые отверстия. Они послужили дополнительным креплением, а быстрое схватывание и консистенция «Холодной сварки» позволили вклеить и выровнять всё по месту.

После схватывания клея зачистил неровности и покрыл штурвал в два слоя лаком. Затем вставил внутрь заглушки резиновую прокладку и закрутил штурвал на место, дополнительно ещё и намотав ФУМ.

Катушка для шланга готова — можно открывать воду и пользоваться. Плюсов в моей конструкции много: катушка легко вращается, её размеры позволили нарастить шланг, не надо нагибаться при сматывании шланга, конструкция жёстко закреплена и не прыгает при использовании. Результатом я доволен.

Есть и неудобства. Например, при разматывании можно зацепиться шлангом за рукоятку штурвала — если тянуть сильно вбок. Можно было бы закрепить внизу столба направляющий поворотный ролик, но у меня катушка закреплена в таком месте, что в эту сторону шланг тянуть невозможно, поэтому я обошёлся без ролика.

Ссылка по теме: Опора для подвязки кустов своими руками

Съёмная рукоятка

Ручку, с помощью которой можно вращать катушку со шлангом, я сделал съёмной, чтобы она не мешала при транспортировке барабана. Для изготовления съёмной ручки приготовил короткий болт 14 мм, длинный болт 10 мм, металлическую пластину размерами 20 * 120 мм и толщиной 3 мм. К одному концу пластины приварил головку короткого болта, к другому – головку длинного болта. Длинный болт с надетой на него трубкой служит рукояткой, а короткий болт вставляется в трубку, служащую осью катушки.

На расстоянии 25 мм от головки короткого болта просверлил сквозное отверстие 0 5 мм и метчиком нарезал резьбу для шпильки 0 6 мм. Подобрал барашковую гайку и из остатка этой же дюралевой трубки сделал изогнутую шайбу. На конце дюралевой трубки-оси болгаркой прорезал паз шириной 6 мм и длиной 25 мм. Короткий болт рукоятки вдел в трубку-ось таким образом, чтобы шпилька входила в паз, и закрутил барашковую гайку, фиксируя рукоятку. Чтобы барашковая гайка не потерялась, на конец шпильки навернул стопорную гайку с нейлоном.
