Как правильно рассчитать и изготовить логопериодическую антенну

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

https://youtube.com/watch?v=vesMrlQ23PM

Подключение усилителя

С подключением внешнего усилителя проблем не возникнет. Это устройство, которое врезается в кабель посредством вкручивания в два F-разъема на концах соединительных кабелей. Монтируется только внутри помещение как можно ближе к антенне. Поэтому подключать следует сразу, как только кабель заведен в квартиру.

Что касается встроенного усилителя (платы), то она подключается прямо к выходам антенны, т. е. к внутренним концам. Есть небольшие сложности, так как на плате есть контакты, которые нельзя замыкать. Поэтому на используемую в подключении сторону платы нужно подложить, например, кусок тонкой резины. Материал предотвратить замыкание контактов проводников эфирного приемника.

Сам кабель припаивается к выходам платы. Или монтируется зажимным креплением, если такое присутствует на плате. Кстати, это лучший вариант, проще в осуществлении и надежнее. Кабель зачищается по стандартной схеме. А после монтажа лишние части обрезаются во избежание замыкания с другими контактами.

Усилитель нуждается в питании. Напряжение может подаваться двумя способами:

• приставкой, тогда питание включается в настройках ресивера;
• внешним блоком питания, если приставка не используется. Телевизор сам не может пустить питание, поэтому подключается питающий антенну блок.

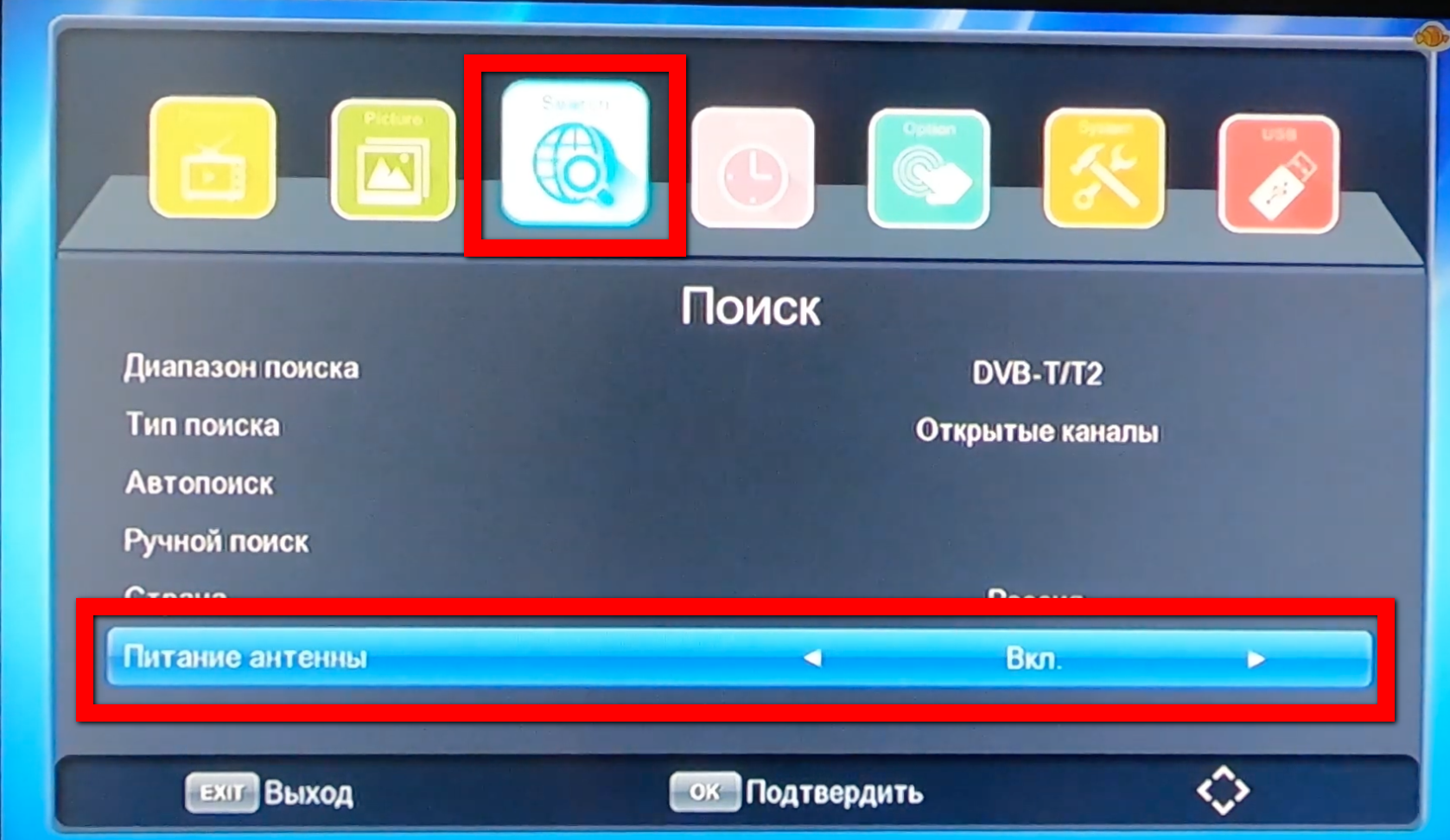

Чтобы включить подачу на приставке, нужно зайти в меню поиска и переключить соответствующую опцию во включенное состояние.

А вот блок питания следует подключить к стороне кабеля, который вставляется в телевизионное гнездо (или приставки).

От блока выходит провод, на конце которого есть сепаратор. Нужно раскрутить устройство, зачистить кабель, вставить в зажим и закрутить болты.

Далее штекер сепаратора вставляется во вход для антенны, блок включается в розетку. После, можно настраивать и смотреть цифровые телеканалы.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Особенности конструкции антенны

Дециметровый вариант

Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)

Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки

Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.

Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.

Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.

Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).

В местах сочленения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).

Исполнение в стандарте DVB-T2

Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.

В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.

Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослаблять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель

В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.

В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:

• Сделать совершенно новое приемное устройство для t2 своими руками;
• Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
• С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).

Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.

В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.

Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.

Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.

Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит оперативно собрать своими руками антенну Харченко для цифрового телевидения:

1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
2. Биквадратный тип антенного устройства в виде зигзага изготовляется из меди. Все элементы расположены на углах, одним из них они соприкасаются. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.

1. Сторона квадрата рассчитывается по специальной формуле – длина волны, которая поделена на четыре.
2. Представьте конструкцию, она должна быть овальной формы, при этом стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
3. Антенный кабель подводим к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для этого монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 от длины рабочей волны. Его следует насадить на оплетку кабеля.

Что касается рефлектора, то ранее он изготовлялся из текстолитовых плат, которые покрывались медью. Сегодня эту комплектующую производят из металлических пластин. Именно по такому принципу и делается конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое есть под рукой.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Народный рейтинг самодельных антенн для цифрового ТВ

Многие уже успели попробовать описанные способы производства антенны на себе. Наилучшие показателями качества и легкости исполнения отличается изделие Харченко. В целом, рейтинг самодельных устройств для дальнего приема выглядит следующим образом:

1. Антенна Харченко.
2. Петля, сделанная из кабеля.
3. Логопериодическая.
4. Тройной квадрат.
5. Устройство из пивных банок или подобных напитков.
6. Волновой канал.
7. Бабочка.

Уровень сложности изготовления пользователем определяется самостоятельно. Поскольку на сигнал влияет не только антенна, но и место жительства — насколько антенна далеко находится от вышки. Самодельные всеволновая антенна может ловить сигнал от 20 км до 100 км. Популярная антенна — 33 см/17 см. Если не получилось с первого раза, попробуйте сделать другую модель. Количество отображаемых каналов также от нее зависит.

Если еще сомневаетесь, что выбрать рационально почитать отзывы на форумах или пообщаться с человеком, который уже успел поставить самодельную антенну в своем доме. А также внимательно выбирайте элементы для ее конструкции. Есть кабели, которые не медные, а просто покрыты сверху этим металлом. Использовать их небезопасно и не надежно. Провод может перегореть в любой момент.

Расчет антенны

Узнаем свои частоты обоих пакетов DVB-T2 в своей местности. Для этого можно перейти на сайт Интерактивной карты ЦЭТВ и посмотреть какая вышка к вам ближе, один или оба пакета каналов вещает и на каких частотах. У нас в пригороде Санкт-Петербурга это 586 МГц и 666 МГц.

Теперь зная частоты пакетов нам нужно рассчитать длину стороны квадрата нашей DVB-T2 антенны. Она равна четверти длины волны.

Можно посчитать по формуле. Она довольно простая:

То есть для наших 586МГц: 300000000/586000000=0,51 метр. Четверть длины волны соответственно 0,51/4=0,127 метра или 12,7 см.

Для второго мультиплекса 666МГц рассчитываем аналогично и получаем 11,2 см.

Кому совсем лень считать по формуле могут воспользоваться автоматическим калькулятором для расчета антенны биквадрат Харченко по этой ссылке.

Нас интересует L1. H и B для антенны с рефлектором (решетка), усиливает сигнал. Я делал без него.

Теперь если мы делаем антенну на два пакета каналов DVB-T2, определяем среднюю длину. То бишь складываем наши длины и делим пополам.

L1=(12,7+11,2)/2=11,95 округляем до 12 см.

ТВ-антенна для дачи. Антенна на дачу для телевизора

Дельта H1381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная  антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в  децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном  случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

• медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
• паяльник (пайка, канифоль);
• антенный кабель, RF-штекер;
• линейка или рулетка.

В отдельных ситуациях используется:

• тонкая проволока;
• фломастер, бумага (для чертежа);
• калькулятор для проведения расчётов;
• изолента, клей;
• основа, к которой будет крепиться конструкция;
• наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

• λ – длина волны (периметр ромба);
• c – скорость света, равняющаяся 3×108 метров;
• F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

1. согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
2. спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
3. припаять к антенне на месте ромбов кабель;
4. жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
5. прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

• расстояние между усилителем и телеантенной равняется 1/7 длины волны;
• площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Похожие записи:

Как приготовить вяленую свиную шейку по пошаговому рецепту с фото Получение голубых и синих оттенков путем смешивания красок Как выбрать щетку для браширования древесины в домашних условиях Сало в банке в рассоле 7 домашних вкусных рецептов Нашли внешний аккумулятор с розеткой. обзор interstep 150pd на 40000 мач Чем заменить гелий для шариков?
