Правильная антенна для приема цифрового телевидения dvb t2 на дачу

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

  • 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
  • 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
  • дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

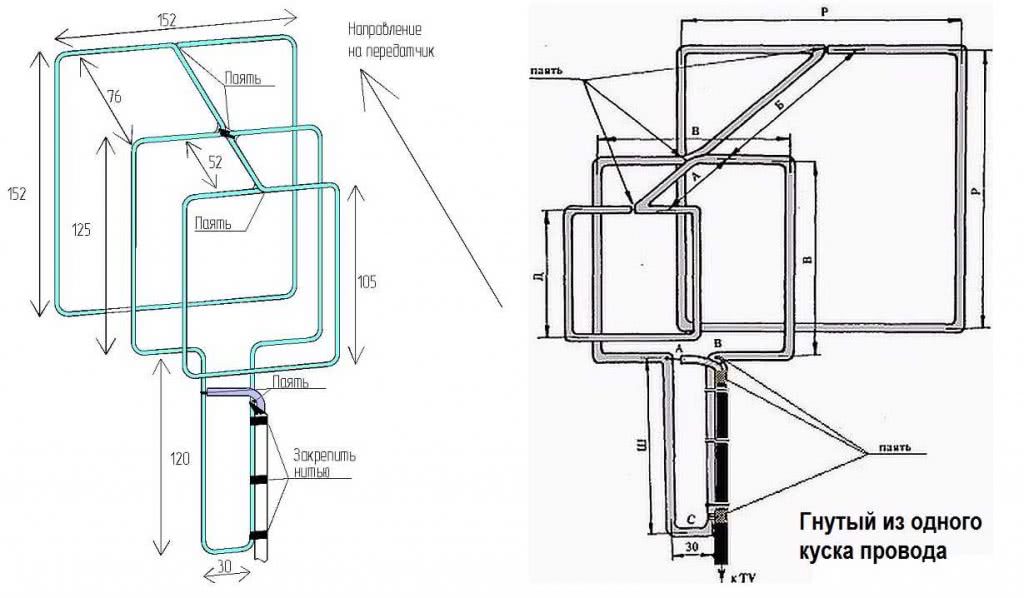

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

  1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
  2. Нижняя стрела изготовляется  при помощи изолирующих электричество материалов: дерево, текстолит.
  3. Расположите все рамки так, чтобы их центры были на одной прямой.
  4. Прямую следует направить на ретранслятор.
  5. Вибратор  должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
  6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
  7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов

1

2

3

4

5

6

7

8

9

10

11

12

В

1450

1220

930

840

770

410

390

370

360

345

330

320

Р

1630

1370

1050

950

870

460

440

420

405

390

375

360

А

900

760

580

530

480

250

240

230

220

210

210

200

Ш

1500

1260

970

880

800

430

410

390

375

360

350

335

Дециметровый диапазон:

Каналы

В

Р

А

Ш

21-26

158

170

91

152

27-32

144

155

83

139

33-40

131

141

75

126

41-49

117

126

68

113

50-60

105

113

60

101

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов

1

2

3

4

5

6

7

8

9

10

11

12

Д

1255

1060

825

750

688

370

354

340

325

312

300

290

В

1485

1260

975

890

812

438

418

400

385

370

357

345

Р

1810

1530

1190

1080

990

532

510

488

470

450

435

420

А

630

532

412

375

345

185

177

170

163

157

150

145

Б

915

775

600

545

500

270

258

246

237

228

220

210

Ш

1500

1260

970

880

800

430

410

390

375

360

350

335

Дециметровый диапазон:

Каналы

Д

В

Р

А

Б

Ш

21-26

134

158

193

67

98

152

27-32

122

140

176

61

89

139

33-40

110

131

160

55

80

126

41-49

99

117

143

50

72

112

50-60

89

105

129

45

65

102

Самодельные антенны для приема ЦТВ

На территории Российской Федерации претворение в жизнь федеральной программы цифрового вещания в 2019 году ознаменовалось введением в строй двух мультиплексов с полностью бесплатным государственным пакетом из 20 телеканалов и 3 радиопрограмм. Каналы не зашифрованы, они передаются в открытом виде в дециметровом диапазоне волн. То есть для качественного приема цифрового общественного телевидения подойдет любая антенна, работающая в диапазоне ДМВ.

В радиотехнической литературе описано множество приемных конструкций для ДМВ диапазона. Большинство из них будет прекрасно принимать и современное цифровое телевидение. Описанные далее популярные устройства, изготовить которые может каждый своими руками, имеют следующие характеристики:

Вариант конструкции Коэффициент усиления, дБ Дальность приема без усиления, км Дальность приема с усилителем, км Рабочий диапазон, МГц
Петля из кабеля 0 – 3 15 15 440–800
Антенна из алюминиевых банок 3 – 5 15 40 470 – 622
«Бабочка» 5 – 11 20 70 от 300 МГц
«Тройной квадрат 9 15 60 300 МГц и выше
Антенна Харченко 5 – 6 10 50 от 300 МГц
Логопериодическая антенна 8 – 12 30 100 более 300 МГц

Конечно, это далеко не все конструкции приемных антенн для цифрового телевидения, которые можно сделать в домашних условиях. Существует огромное число альтернативных вариантов, но большинству из них присущи определенные недостатки:

  • они технически сложные для повторения;
  • эффективность не слишком высокая (низкий коэффициент усиления);
  • слишком узкая полоса приема (требуются высокая точность изготовления и настройка);
  • необходимы дорогостоящие (дефицитные) материалы и компоненты.

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны

Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру

Hyundai H-TAI360: стабильность сигнала

Эта антенна по возможностям и цене практически идентична лидеру продаж от HARPER, но относится к активному типу. Hyundai H-TAI360 обеспечивает прием VHF/UHF и FM, ловит цифровой сигнал DVB-T2 и усиливает его с коэффициентом 30 дБ во всех диапазонах. Единственное — у нее менее удачный (зато более устойчивый) дизайн, напоминающий о летающих тарелках.

Что действительно отмечают покупатели, так это стабильность приема сигнала антенной. Она уверенно ловит два мультиплекса и радио, картинка идет без прерываний, звук — синхронно с видео. Причем на прием совершенно не влияют ни плохие погодные условия, ни расположение дома в частном секторе.

Основные технические характеристики польской антенны

Диапазон «Полячки» работает от 40 до 800 МГц. Это позволяет принимать сигналы и просматривать телепередачи с 1 по 20 канал.

При небольшой доработке и подключении усилителя также появляется возможность просматривать телеканалы с 21 по 69. Дополнительно в базовой комплектации любых моделей антенн типа решетка идёт собственное усиление сигнала до 13 децибел, а также волновое сопротивление, составляющее 300 ом.

Размеры оборудования сравнительно небольшие (80х60 см), масса составляет 1,5 кг.

Список комплектующих деталей антенны при покупке внушительный:

  • вибраторы активные (ДМВ, МВ);
  • пассивные вибраторы (директоры);
  • рейки для крепления базовых линий волноводов и пластмассовых корпусов;
  • крепление антенны с рефлектором;
  • блоки пониженного напряжения;
  • различные модели усилителя по выбору самого покупателя;
  • штатные штекеры для подключения.

Инструкция по самостоятельному изготовлению

Без теории и производимых расчётов изготавливать вручную такое устройство не имеет смысла. Поэтому, для более глубокого изучения материала и расчета с применением интегральных формул рекомендуем проштудировать книгу «Логопериодические вибраторные антенны» 2005 года издания. Она находится в публичном доступе в интернете, или же всегда можно купить бумажный вариант.

  • Как самостоятельно изготовить антенну для цифрового ТВ
  • Как изготовить антенну для цифрового ТВ из обычного кабеля
  • Какую антенну выбрать для цифрового телевидения

Шаг 1. Проводим расчеты

Если руки созданы чтобы творить, а желания нет самостоятельно использовать формулы из книги по радиоэлектронике, можно воспользоваться значениями, что были высчитаны уже давно.

Параметр Значение
Диапазон работы антенны От 470 до 790 МГц
Кол-во вибраторов По 9 шт. на строну
Коэффициент геометрической прогрессии 0,895
Расстояние между вибраторами 0,17 м
Сопротивление (входное) 75 Ом
Волновое сопротивление линии антенного кабеля 97,143 Ом
Диаметр проводников фидерной линии 8 мм
Расстояние между несущими проводниками 10,768 мм
Расстояние между самым длинным вибратором до линии замыкания 72, 556 мм

Чтобы все работало правильно, рекомендуется брать проволоку толщиной 6 мм. При этом расстояние и длинна для каждого вибратора подобраны такие (сам. таблицу). Если намерены использовать конструкцию побольше, придется брать книжку с формулами и калькулятор в руки, и рассчитать все самостоятельно.

Вибратор Расстояние, мм Длинна, мм
Первый 145,1
Второй 98,7 128,4
Третий 186 113,6
Четвертый 263,3 100,5
Пятый 331,7 89
Шестой 392,2 78,78
Седьмой 445,8 69,7
Восьмой 493,2 61,7
Девятый 532,2 54,6

Шаг 2. Изготавливаем проводник

Для изготовления понадобится:

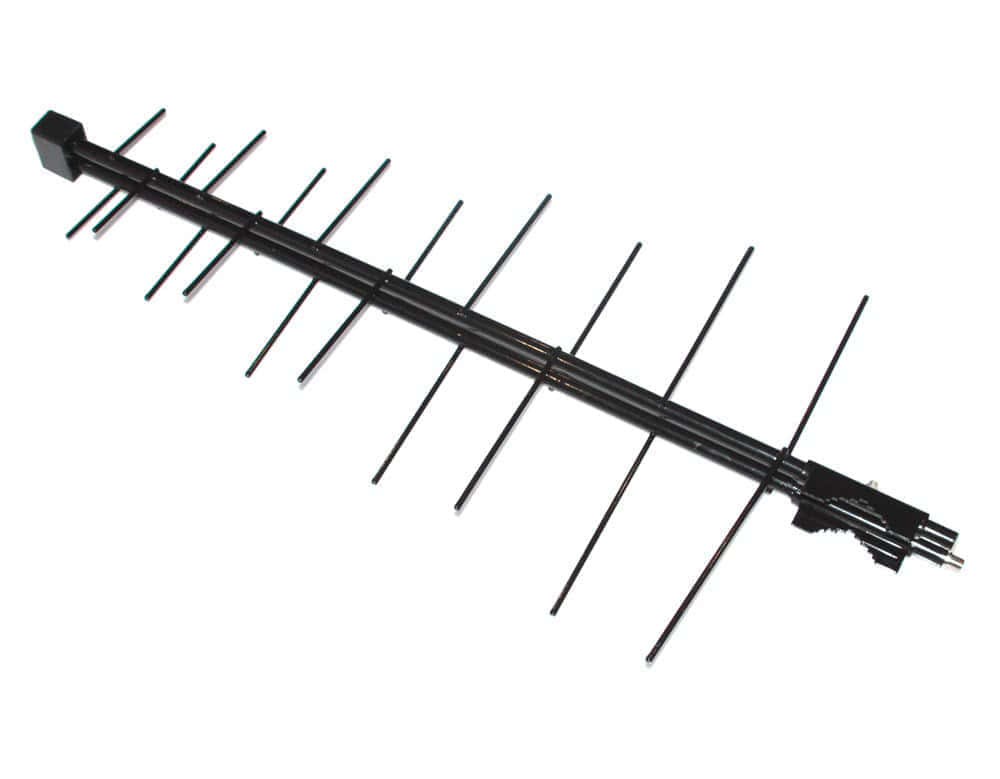

  1. Стержни. Рекомендуется подготовить две пустотелые трубки нужного диаметра и длинны.
  2. Нарезать по размерам из таблицы девять вибраторов. Толщина должна быть одинаковой.
  3. Подвести питание к будущей антенне, если используется усилитель.
  4. Внутрь одного из стержней подвести кабель-фидер.
  5. Провести спайку кабелей для последующего подключения к тюнеру или TV.
  6. Подключить вибраторы попеременно к стержням, как указано на чертеже.

В качестве примера можете ознакомится с видео инструкцией.

https://youtube.com/watch?v=5xdXnKk789U

Шаг 3. Проводим настройку

Если сборка антенны завершена, осталось ее правильно выставить. При хенд-мейд сборке скорей всего будут недочеты, которые можно исправить так:

  • Укоротить или нарастить вибратор. Если же нужная длинна по каким-то причинам не соблюдена, можно аккуратно отрезать перебор пилкой по металлу или нарастить нужную длину с помощью пайки / сварки.
  • Поэкспериментировать со сменой рас стояния между вибраторами на всей длине стержней.

Шаг 4. Подключаем усилитель SWA

Можно использовать один из двух методов подключения ДМВ антенны:

  • Используя питание по кабелю от антенны. Центральную жилу кабеля надо зажать болтом, экран обернуть и зачистить планкой. Экранировать нужно в том числе и для того, чтобы не допустить КЗ экрана на центральную жилу.
  • Используя питание от внешнего адаптера-переходника, типа «краб». Распайка его производится по конструкции устройства. Если вы этого не делали раньше, лучше ознакомьтесь с парой-тройкой роликов, которые показывают практику с применяемой теорией.

https://youtube.com/watch?v=9PgsAF_hJLs

Необходимые материалы и инструменты для изготовления

Пруток, провод, медная или алюминиевая тонкостенная труба — вот хорошие материалы для изготовления цифровой антенны. Подойдут любые токопроводящие материалы — металлические полосы, дюралевые уголки и прочее.

Свойства коаксиального кабеля аналогичны медному

Однако стоит он значительно дешевле и прочнее, что важно для объемной конструкции телевизионной антенны. У каждого в хозяйстве найдутся куски такого провода или неликвидного материала

Для создания могут понадобиться инструменты: пассатижи, нож, шайбы, саморезы, паяльник, дрель, отвертка, клеевой пистолет. Для плоских конструкций для подложки берут токонепроводящий материал — фанеру или подобный.

Как подать питание на усилитель активной антенны

Есть несколько способов как подать питание на усилитель антенны.

  • Если вы пользуетесь цифровой приставкой, то питание подаётся прямо с неё, по антенному кабелю. Не нужно ничего мудрить. Просто зайдите в меню приставки и найдите пункт «Питание ант. вкл» В разных моделях приставок эта надпись может отличаться, но суть одна. Включить питание на антенну! Даже если усилитель в антенне 12 вольтовый, часто 5 вольт с приставки будет достаточно.
  • Если вы не пользуетесь приставкой, то для питания активной антенны понадобится либо специальный адаптер с инжектором который можно подключить к USB порту телевизора и так запитать антенну. Либо же приобрести антенну с питанием через USB.  Эти способы очень удобны для ЖК телевизоров, особенно висящих на стене.
  • Классический способ, через блок питания для антенн с соответствующим усилителю напряжением.

Ну вот пожалуй на этом и закончу! В рубрике «Телевидение» этого блога, есть ещё много статей на тему антенн, цифровых приставок и телевидения.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Из алюминиевых банок

Данная конструкция немного сложнее описанной выше петлевой антенны, зато она куда более эффективна в работе. Для сборки понадобятся:

  • пара пустых банок из-под любых напитков (0,33, 0,5 л);
  • старая вешалка для одежды;
  • скотч, паяльник, нож, линейка;
  • ТВ-кабель, штекер для подключения к приемному устройству.

Инструкция по изготовлению:

  1. Снимите изоляцию с кабеля с одного конца (длина 5 см), разведите центральную жилу и оплетку (последнюю скрутите жгутом).
  2. Оторвите от банок язычки и к местам их крепления припаяйте зачищенные провода — центральный к одной банке, экран к другой (проводники можно просто прикрутить к отверстиям, где крепились язычки, без пайки).
  3. Закрепите банки с помощью скотча на прямой планке вешалки на расстоянии друг от друга равном 7,5 см.
  4. Примотайте кабель скотчем к вешалке (там где крючок).
  5. Подключите телевизионный штекер.

Плюсы и минусы

простота изготовления — при возникновении сложностей с пайкой, допустимо (хотя нежелательно) соединение «скруткой»;
используемые детали и материалы не дефицитные и не дорогие;
возможность установки на улице;
достаточно высокая эффективность — антенна ловит сигнал на расстоянии от передающего центра до 10 км в зависимости от наличия/отсутствия преград, погоды и прочих условий.

необходимо точное соблюдение расстояния между активными элементами — даже совсем небольшое отклонение грозит существенной потерей качества приема;
парусность и невысокая жесткость конструкции — на улице такая антенна может отклоняться, разворачиваться в результате воздействия ветра (при необходимости устройство можно доработать).

Подключение антенного усилителя в несколько раз повышает дальнобойность самодельного девайса, но требует организации цепей питания (блок на 9 – 12 вольт) и защиты от внешних воздействий (дождя, солнца), если антенна будет смонтирована на улице.

Самая мощная антенна для DVB-T2

Ну что же, если вы внимательно читали предыдущие описания, то вам должно быть понятно почему эти антенны самые мощные из представленных в этом обзоре.

Самые мощные представители антенн могут выглядеть так

Так например антенна GoldMaster-GM500 -Пасивная антенна, без усилителя. Но коэффициент её собственного усиления, только за счёт конструкции целых 22 дБ. Такое усиление дают антенны среднего звена и то за счёт усилителя. А здесь в чистом виде!

Следующие антенны из этой «красной зоны»- так же эффективны, плюс ещё и активные. Их усилители питаются от 5 Вольт. Т.Е заточены под цифровые приставки. Или же, если приставкой вы не пользуетесь, так как прикупили телик с DVB-T2  то понадобится либо отдельный блок питания для антенн, на 5 вольт или инжектор  для питания от USB.

Это тот класс антенн, которые нужно брать если вы живёте на удалении от передающей вышки от 50 км и дальше и имеете очень сложную зону для приёма ТВ сигнала.

Антенна DVB T2 «Бабочка» («Мотылек»)

Конструктивно такая антенна характеризуется усиками, расположенными вертикально. Чем-то такие устройства похожи на штыревые заводские устройства для цифрового ТВ польского производства, но отличаются тем, что у них используется каркас вместо фазированной решетки.

Чтобы изготовить «бабочку» своими руками, необходимо запастись:

  • дрелью и саморезами;
  • линейкой и транспортиром;
  • кусачками;
  • проволокой (6 мм) из алюминия длиной 3 м;
  • болтами с гайками (16 шт.) либо паяльником;
  • палкой деревянной.

Как правило, антенны для цифрового ТВ польского производства предназначены для установки вне помещения – значит, и эту конструкцию необходимо будет устанавливать на улице. Чтобы противостоять сильным ветрам, лучше использовать для длинных усиков не медную (3 мм) проволоку, а более толстую алюминиевую.

Палка используется как каркас, ее длина должна быть не менее 0,6 м. На каркасе необходимо произвести разметку под «усики». Это делается так:

  1. Отмечаем на равном (0,2 м) удалении 4 точки.
  2. Проводим от точек линии, они должны лежать параллельно одна к другой и перпендикулярно к каркасу.
  3. Отмеряем смежные углы 30 градусов (2 слева и 2 справа) от прямых линий и ставим точки.
  4. Проводим под углом линии до обозначенных точек от центральных. Эти линии будут служить указателем для установки «усиков».

С учетом полудлины поперечного сечения волны 0,15 м разберем два варианта самостоятельного изготовления такой антенны.

Изготовление с использованием паяльника

В данном случае на изготовление конструкции будет затрачено значительно меньше времени. На деревянную палку параллельно закрепляются металлические изделия. Для этого используются 4 стальных куска (они впоследствии соединяются) или проволока. Чтобы видеть разметку ТЭ, нужно, чтобы деревянный каркас оставался открытым.

В качестве основных точек на разметке будут служить места усиковых спаек, а местом их расположения – линии, проведенные под углом. Берем проволоку, отсекаем кусачками 16 отрезков (по 0,15 м) и припаиваем ко всем обозначенным точкам сделанные из них усики, сгруппированные по 4 штуки.

Крепление болтами

В данном варианте не потребуется каких-либо металлических дополнений к деревянной конструкции – соответственно, устройство будет более легким. Палку выбирают со следующими параметрами: ширина – 4 см, толщина – от 2 см.

Вначале дрелью готовятся «ямки» под усики. Делают их сбоку палки под углом вглубь по линии на разметке. После чего просверливаются отверстия, насквозь проходящие по касательной ямок. Каркас сделан.

Из проволоки отрезаем куски по 0,17 м (с запасом), углубляем приготовленные усики в ямки на 2 см, затем прочно фиксируем гайками и болтами. Обвиваем усики тонкой проволокой, соединяем друг другом.

Как изготовить антенну-бабочку с креплением болтами, показано в этом видео:

Watch this video on YouTube

Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

  • ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
  • Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

  • Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
  • Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
  • Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Усиление

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Средний коэффициент усиления – до 6 дБ. Они подойдут там, где сигнал от ретранслятора имеет большую или среднюю мощность, а расстояние до телевышки невелико.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

  • ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
  • ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

Это самые мощные устройства, они способны принимать сигнал на расстоянии до 40–45 км от ретранслятора. Поэтому их можно использовать за городом, на даче, в сельской местности и т. д.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Антенна из кабеля

Простейшая антенна из отрезка коаксиального (телевизионного) кабеля выполняется в форме петли. Для ее постройки потребуются:

  • кабель;
  • инструменты (нож, плоскогубцы, кусачки, линейка);
  • ТВ-штекер для подключения к телевизору/приставке DVB-T2.

Инструкция по изготовлению:

  1. Возьмите отрезок кабеля длиной 1,5–2 м, для этой цели лучше использовать провод с центральной жилой из меди (во многих дешевых кабелях последняя выполнена из непонятного сплава с внешним омеднением, его тоже можно применить, но результат будет несколько хуже).
  2. Снимите ножом с одного конца изоляцию с экрана и центральной жилы (длина участка 5 см), скрутите оголенные проводники в общий жгут.
  3. Отмерьте 20 см от этой точки, удалите внешнюю оболочку и оплетку (длина участка 5 см).
  4. Еще через 20 см снимите только внешнюю оболочку (также участок длиной около 5 см).
  5. Согните кабель кольцом, плотно намотайте скрученные в жгут жилу и оплетку на оголенный экран.
  6. Присоедините штекер к другому концу кабеля.

Плюсы и минусы

простота и скорость изготовления — конструкцию можно сделать буквально на коленке за считанные минуты;
не требуются дорогостоящие материалы и инструменты — устройство можно собрать из старого ненужного кабеля с использованием подручных средств, которые есть в любом доме.

невысокий коэффициент усиления даже с подключением усилителя;
без существенных доработок (дополнительная изоляция, жесткий каркас) может использоваться лишь как домашнее устройство.

Несмотря ни на что, самодельная антенна из куска кабеля, установленная в квартире (доме), прекрасно ловит цифровое телевидение в условиях города. Порой даже лучше некоторых изделий, разработанных китайскими инженерами-конструкторами.

Процесс изготовления пивной антенны

Для начала нам потребуются собственно две пустые пивные банки и деревянная либо пластиковая палка, длиной около 30 см, к которой мы будем крепить эти самые банки.

Закрепляем банки язычками друг к другу на расстоянии около 7 см. Для крепления можно использовать скотч, изоленту или, как на фото, пластиковые стяжки.

Далее отгибаем язычки и приматываем к ним телевизионный (коаксиальный) кабель: центральную жилу к одному язычку, оплетку — к другому. Лучше припаять, но первое время будет работать и так, пока провод не окислится и контакт не пропадет. Можно сразу проверить контакт, прозвонив мультиметром каждую пивную банку через весь кабель.

На окончательном варианте антенны я вообще прижал провода заклепками — прекрасно держатся.

После фиксируем кабель как бы петлей, как показано на фото. Не знаю почему, но это улучшает сигнал, к тому же немного снижает вероятность обрыва кабеля.

Закрепляем антенну на мачте, поднимаем и пробуем ловить каналы. Как показала практика, высота антенные не играет решающей роли, а вот направление сильно влияет на качество сигнала. Т.е. сначала я поднял антенну где-то на 6 метров — все работало, потом увеличил высоту до 9 метров — сигнал стал заметно хуже, независимо от направления. Оставил на 6 метрах.

Еще несколько замечаний по самодельной антенне из пивных банок:

  • даже несколько градусов поворота антенны заметно влияют на уровень сигнала;
  • высоту стоит подбирать опытным путем, выше — не значит лучше;
  • даже небольшие колебания от ветра приводят к ухудшению сигнала;
  • уровень сигнала может существенно различаться в разные дни и в разное время суток;
  • не стоит закреплять антенну вплотную к металлической мачте, лучше через дерево или пластик; в моем случае использована метровая деревянная палка, вбитая в железную мачту.

Вывод

Сразу скажу, что я далеко не радиолюбитель и мои познания в этой области оставляют желать лучшего. Тем не менее методом проб и ошибок удалось, так сказать, наладить телевещание, пусть и в не совсем отдаленной деревне.

Идея пивной антенны, конечно же, не новая; в сети множество статей и видео по ее изготовлению. Да, по качеству приема сигнала, особенно если вышка находится далеко, она будет явно уступать нормальным антеннам, предназначенным для цифрового ТВ. Но вот на дачу, в загородный дом, в село, деревню, если расстояние до телевышки не превышает 50-70 километров такая самодельная пивная антенна вполне сгодится.

Особенности сотовой связи за городомЗащищенные телефоныКак правильно выбрать мобильного оператора для поездок на природуВключение режима “только 3G” через инженерное меню на AndroidКак увеличить время автономной работы смартфона

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Необходимые материалы и инструменты

Основные материалы:

  • медный провод сечением 1,5–5 миллиметров, длиной около метра;
  • обычный антенный провод (коаксиальный), 3–5 метров;
  • паяльник, соответственно, припой и канифоль;
  • штекер для телевизора;
  • напильник или наждачная бумага для зачистки провода;
  • рулетка или линейка;
  • маркер либо фломастер.

Дополнительные материалы, которые могут понадобиться:

  • основа для антенны (например, деревянная рейка);
  • клей;
  • изоляционная лента.

Ручной расчет

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

Пример:

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

(546 + 498)/2 = 522 МГц.

  1. Вычисляем длину волны по формуле:λ = с/F, где: λ — длина волны; с — скорость света (3×108 м/с); F — частота.
  2. Подставляем значения:λ = 300/522 ≈ 0,5747 м = 57,47 см.

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

λ/2 = 0,5747/2 ≈ 0,287 м = 28,7 см.

λ/4 = 0,4918/4 ≈ 0,143 м = 14,3 см.

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

  • длина внешней стороны ромба:  575/4 = 143,75 мм;
  • общая длина проволоки – 1150 мм.

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля.

Сборка

  1. Возьмите проволоку. Для антенны подойдет только медь (алюминий или другой металл надежно спаять не получится, а от качества соединения контактов будет зависеть чистота принимаемого сигнала).
  2. С помощью линейки и маркера отметьте 8 одинаковых отрезков, длину которых (L1) вы рассчитали на калькуляторе.
  3. На чистом листе бумаги нарисуйте шаблон будущей рамки телеантенны, соблюдая вычисленные размеры.
  4. Согните проволоку по отметкам, ориентируясь на шаблон. Должна получится ровная восьмерка с углами 90°.
  5. Используя напильник или наждачную бумагу, зачистите края проволоки и место сгиба граней, а затем зафиксируйте свободные концы тонкой медной проволокой.
  6. Спаяйте концы между собой.
  7. Возьмите антенный провод, оголите его примерно на 2 см для и припаяйте к рамке антенны: центральная жила на один сгиб, экран — на второй. На другой конец кабеля установите RF-штекер.
  8. Заизолируйте все места пайки. Можно использовать силиконовый герметик или простую изоленту.

Настройка

После сборки включите телевизор и выполните поиск цифровых каналов. Если у вас приставка — запустите автопоиск на ней. Дальше анализируйте:

  • Прием сигнала хорошего качества. Можно закрепить полученную рамку на любую поверхность при помощи клея или жидких гвоздей. Кабель тоже нужно зафиксировать, чтобы не нарушать слабое место пайки.
  • Качество принимаемого сигнала недостаточно хорошее. Попробуйте переместить антенну: меняйте вертикальные и горизонтальные углы наклона. Если это не помогает, то нужно усилить принимаемый сигнал, используя рефлектор.
