Металлоискатель пират своими руками подробная инструкция

Выбор звукового индикатора и источника питания

В качестве источника звука, который будет издаваться при обнаружении металла, можно использовать обычные динамики, которые устанавливаются в радиоприемники. Подойдет как российский, так и китайский вариант. Главное, чтобы его сопротивление составляло 8 Ом.

К динамику необходимо подсоединить два потенциометра. Они необходимы для регулировки устройства. Понадобятся подстроечные резисторы с разными показателями максимального сопротивления:

• на 10 кОм;
• на 100 кОм.

В качестве источника питания нужно использовать батарею с выдаваемым напряжением 12 В. Это может быть несколько соединенных батареек типа «Крона» или один аккумулятор. Все зависит от набора имеющихся под рукой элементов. Хорошо себя зарекомендовали аккумуляторы для шуруповертов или аналогичных устройств. Они достаточно компактны и обладают сравнительно большой емкостью. Чтобы максимально защитить прибор от помех, для соединения платы со схемой и катушки, рекомендуется применять экранированный провод.

Для дополнительной защиты элементов схемы на входе устанавливается стабилизатор уровня напряжения. Это может быть микросхема с обозначением L7812.

Инструкция по сборке

В задачу редакции не входит предоставление максимально подробной инструкции

Осветим основные нюансы, на что стоит обратить внимание кладоискателю, взявшемуся за изготовление палки-копалки своими руками

Отметим, что схема металлоискателя Пират — несложная, с монтажом справится даже начинающий радиолюбитель. Но прямые руки и элементарный набор инструментов всё-таки необходим.

Пират можно собрать как на микросхеме, так и на транзисторах. Умные люди советуют таки взять микросхемы, ибо транзисторы надо подбирать, результат работы с ними менее стабилен и, при нарушении характеристик, гораздо сложнее настраивается. Опять же для подбора транзистора нужен осциллограф, а он есть далеко не у каждого радиолюбителя.

Итак, как сделать металлоискатель Пират своими руками.

Необходимые детали

В список деталей для металлоискателя Пират входят:

• 15 постоянных резисторов;
• 2 переменных резистора;
• 5 электролитических конденсаторов;
• 2 плёночных конденсатора;
• один керамический конденсатор;
• 2 микросхемы;
• 3 транзистора;
• 1 диод;
• заготовка печатной платы;
• динамик на 8 Ом;
• катушка 2 Ом;
• питание.

Ознакомиться с конкретными номиналами прибора, а также подробнейшей инструкцией по его сборке можно на сайте https://sdelaysamodelku.ru/metalloiskatel-pirat-svoimi-rukami/.

На сайте md-kit.ru набор для сборки металлоискателя Пират на К157УД2 стоит 500 руб. Печатная плата и весь набор навески, можно не заморачиваться беготнёй по магазинам и радиорынкам.

Читай также: Не знаешь что такое частотность металлоискателя? Подробная статья про частоту металлоискателей. Переходи!

Схема металлоискателя пират

Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.

На первом рисунке представлена схема металлоискателя Пират на К157УД2.

Обратите внимание на левую часть. В ней присутствует микросхема NE555

В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже. Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555.

Важно! Микросхему NE555 можно заменить на аналог — КР1006ВИ1. И вообще провести импортозамещение — транзисторы можно брать отечественные

А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.

Сборка металлоискателя Пират

Опишем алгори — когда есть только заготовка печатной платы и набор деталей. Если печатная плата куплена в наборе, переходим сразу к шагу 4.

1. В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
2. Печатаем трассировку и переносим на заготовку.
3. Сверлим отверстия под монтаж и протравливаем плату.
4. Аккуратно паяем детали.
5. Подбираем корпус и помещаем схему в него.
6. Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
7. Наматываем катушку.

Сборка закончена, правильно собранная схема работает без дополнительных настроек.

Внешний вид собранного металлоискателя

В результате должна получиться коробочка с динамиком, из которой наружу выведены две рукоятки потенциометров. Питание может располагаться в той же коробочке, а может и в отдельной.

На штанге блок управления можно разместить так же, как у Tesoro Compadre) или же как у Golden Mask Deep Hunter Pro 3 SE. Вторая компоновка более традиционна для PI-приборов.

Важно! Блок управления не стоит намертво прикручивать к штанге. На случай использования рамки вместо катушки лучше сделать его быстросъёмным

Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!

Виды катушек

Катушка для металлоискателя имеет две петли:

• Передающая — производит электромагнитное поле.
• Принимающая — следит за изменениями поля. Поле начинает деформироваться, когда металлический предмет попадает под катушку. Возникшие искажения позволяют оператору начинать поиск предмета.

Катушки бывают следующих видов:

1. Концентрическая. Петли (принимающая и передающая) разносятся как можно дальше друг от друга. В результате этого создается симметричное поле, что позволяет лучше разделить находки, которые лежат рядом, за одну проводку. Поле имеет форму конуса. Концентрическая катушка металлоискателя рассчитана на всю совокупность существующих находок. Они подвержены влиянию повышенной минерализации грунта.
2. Моно. Ее используют на импульсном металлоискателе. Принимающая и передающая петли расположены рядом. Обладает теми же свойствами, что и концентрическая.
3. Imaging. Особенность этой катушки — дополнительная принимающая петля. Это позволяет детектору наиболее точно определить находку.
4. DD. Катушка используется для поиска цветных металлов. Она обладает хорошей чувствительность на небольшие находки. Поле катушки имеет форму плоского ведра, что обеспечивает одинаковую видимость на разной глубине. Неподвластна воздействию высокой минерализации почвы.

Начнем с механических конструкций глубинных рамок для металлоискателя.

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Намотка глубинной рамки

Для намотки глубинных рамок рекомендуется использовать многожильный провод в изоляции, диаметром 0,5-0,75мм.

Таблица количества витков для глубинных рамок различного размера и их максимальная глубина обнаружения с металлоискателями ПИРАТ и Кощей 5И:

Желательно после намотки рамки, витки стянуть между собой изолентой или скотчем, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от рамки к электронному блоку можно изготовить из того же провода, которым и намотана рамка, свив его с шагом 1 виток на 1 см. А затем обжать термоусадочной трубкой или замотать изолентой.

Вот так можно легко изготовить глубинную рамку для импульсного металлоискателя, и получить полноценный глубинный металлоискатель не уступающий по глубине фирменным металлодетекторам.

Катушка для металлоискателя своими руками

Сделать катушку самостоятельно не составляет большого труда, так как не требуется большой точности при изготовлении.

1. Для намотки катушки потребуется оправка. Для этого берут дощечку и рисуют на ее поверхности круг или латинскую букву D. По периметру фигуры набивают небольшие гвоздики.
2. Для передающей катушки взять небольшой длины медную проволоку, диаметр которой 0,45-0,6 мм, и обмотать оправку 25 раз. Приемную катушку для делают аналогично, только медную проволоку берут диаметром 0,2 мм.
3. Витки перевязать ниткой через каждые полтора сантиметра и снять с оправки.
4. Сделать пропитку витков, используя эпоксидную смолу или лак.
5. Изделие хорошо просушить в течение суток.
6. Катушки обмотать изолентой или лентой ФУМ.
7. Сделать экранирование изделий, обмотав их тонкой фольгой.
8. Сверху фольги намотать провод без изоляции, желательно луженый для улучшения электропроводности.
9. Корпус катушки металлоискателя можно изготовить из пенопласта или пенополистирола. Для прочности его внешнюю и внутреннюю поверхность армируют.
10. Сделать канавки катушки, используя шарошку. Глубина канавок должна быть такой, чтобы после их погружения сверху была возможность залить катушки эпоксидной смолой.

Итак, самодельная катушка для металлоискателя готова и помещена в корпус.

Разновидности микросхем металлоискателя ПИРАТ

Из всех известных схем самодельных металлоискателей известны конструкции, собранные на следующих элементах:

Ne 555

Основным управляющим компонентом схемы является микросхема Ne 555. В качестве аналога может быть использована микросхема отечественного производства КР1006ВИ1.

Вариант печатной платы на Ne 555

На транзисторах

Взамен микросхемы Ne 555, некоторые авторы предлагают собирать схему электронного управления металлоискателя на транзисторах.

Вариант печатной платы металлодетектора на транзисторах

Tl 0722 и Ne 555

Электронный блок металлоискателя Пират собирают на двух микросхемах. Это значительно упрощает схемотехнику прибора.

К561la7

Основой схемы МИ является микросхема К561la7. Микропроцессор состоит из 4 секторов. Первые два излучают фон определённой частоты, 3-й элемент обнаруживает отражённый сигнал от искомого металлического предмета, а 4-й сектор производит сравнение уровня выходной и приёмной частоты.

Разные значения этих параметров вызывают подачу сигнала через усилитель на динамик прибора. Питание электронного блока осуществляется за счёт батарейки типа крона. Её ёмкости хватает на пользование устройством в течение длительного времени.

Большая катушка для импульсного металлоискателя своими руками.

Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

Итак, процесс изготовления катушки для импульсных металлоискателей:

Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.

• При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
• Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
• Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
• Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.

После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.

Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».

Работать с полипропиленом можно с помощью промышленного фена

Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается

Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

https://youtube.com/watch?v=mAYFRb3op3A

https://youtube.com/watch?v=QDnPu3lgEDw

https://youtube.com/watch?v=45Iy17-RtrU

Популярные схемы: как сделать металлоискатель в домашних условиях

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

1. Пират. Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
2. Кощей. Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
3. Клон. Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Для наглядности попробую изобразить это на чертеже:

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

https://youtube.com/watch?v=6Xk3GhIDSeU

https://youtube.com/watch?v=zq0xsSlctkY

https://youtube.com/watch?v=-J_z8UlIsSE

Установка всех элементов

После того, как печатная плата будет готова, необходимо припаять элементы схемы. Их можно снять со старых и негодных магнитофонов, телевизоров, радиоприемников. Но в принципе, если список необходимых запчастей готов, все можно купить на радиорынке. Они стоят копейки.

Процесс установки выглядит следующим образом:

1. Для начала нужно установить основную микросхему. Можно использовать зарубежный NE555 или советский КР1006ВИ1, подойдет и то, и другое. А вот с отечественным могут возникнуть проблемы, так как они уже не производятся. С зарубежным аналогом проблем быть не должно. Перед монтажом основной детали под ней заклеивается перемычка.
2. Далее устанавливается двухканальный усилитель К157УД2. Он стоит в старом магнитофоне.
3. Кроме того, монтируются конденсаторы и резисторы.
4. На следующем этапе необходимо спаять два транзистора типа BC557 или аналогичный.

https://youtube.com/watch?v=IQHpgs-2Po4

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Приёмный узел на микросхеме Пират

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Схема сверхчувствительного металлодетектора Пират–4

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Плата металлоискателя Пират с динамиком

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

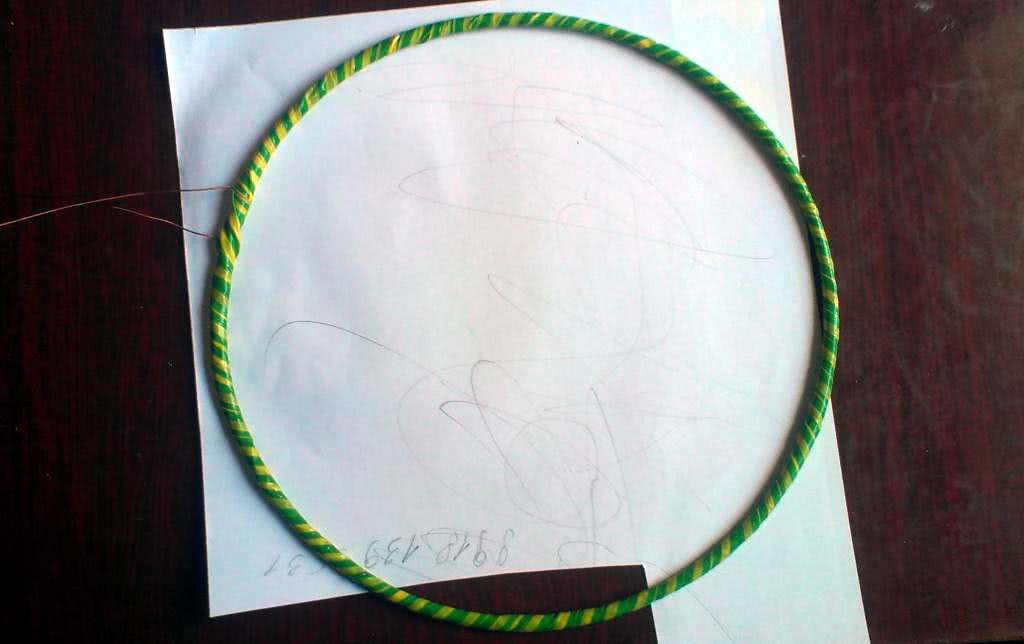

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Металлоискатель пират видео

В процессе персонального изготовления собственного устройства у многих могут возникать различные вопросы. Особенно актуально это в случае конструирования новичками.

Именно по этой причине им целесообразно ознакомиться сперва с обучающими видео, а после этого пробовать свои силы. В противном случае ошибки будут неизбежны.

https://youtube.com/watch?v=fGRHakJbTxc

Сборка металлоискателя Пират:

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.

Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.

Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.

Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.

Правильно собранная схема начинает работать сразу, без каких либо настроек.

Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.

Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.

Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.

И напоследок, видео работы металлоискателя Пират:

https://youtube.com/watch?v=wwef3UcDiBk

  Все детали можно купить на AliExpress за копейки

Собираем металлоискатель дома – совет от мастера №3

Мой интерес поиска металла в земле появился сравнительно недавно, когда на рынке товаров появился металлоискатель. Что же из себя он представляет? Прибор, который работает по принципу передача – прием. Включил, проводишь катушкой и вот – писк, значит предмет найден!

Люди были готовы копать каждый сантиметр земли вглубь, чтобы найти тайну, клад, металл, монеты. Чтобы глубина обнаружения была хорошая покупали дорогие товары от 10 тысяч и выше рублей.

Да вариант хороший купил и пользуйся. Но есть и другой вариант собрать его. Практически у всех нас есть гараж, погреб, сарай, мастерская, где лежат вещи из которых, если есть желание, собирается металлоискатель.

Нам остается произвести заказ через интернет или сходить в специализированный магазин и приобрести радиодетали, а также нам понадобится различный инструмент.

Также нам может понадобится мини дрель, принтер, копирка, если принтер отсутствует.  В идеале нам поможет фрезерный самодельный станок с ЧПУ и программа схем печатных плат и разводка. Оставляю ссылку на данное видео. Он облегчает работу и уменьшает время выполнения.

https://youtube.com/watch?v=X4zWKPsQhuU

Если изделие делается при помощи принтера нам понадобиться программа и готовая схема в ней под металлоискатель находим Спринт лаут  в поисковой системе и устанавливаем ее. Отрываем и прикладываем файл с готовой схемой переносим рисунок на середину и нажимаем на печать.

Бумага нам нужна из журналов так как она идеальна, но можно и простую Снегурочку. Затем производим зачистку и обезжиривание текстолита, чтобы разводка как можно лучше отпечаталась.

Берем рисунок, который на бумаге, и прикладываем его к текстолиту плотно обжимаем и проглаживаем при помощи утюга 4-5 минут. Помещаем под воду и убираем лишнюю бумагу у нас должен отразиться рисунок схемы, затем сверлим и доводим дорожки лаком до идеала.

После, приступаем к травлению используя хлорное железо, работаем с ним в перчатках оно въедается в кожу и ее не возможно будет смыть. Так и в остальные материалы такие как обои, дерево, одежда.

Банка хлорного железа – 900 грамм

Нам понадобиться вся банка, то есть 900 г на ней написано. Затем 1:3 разводим ее водой в одной таре, наливаем из-под крана горячую воду в другую тару можно подогреть до 50-75С. Помещаем тару с раствором в теплую воду, а в раствор кладем текстолит с медным покрытием вниз и процесс пошел. Время травления зависит от свежести хлорного железа и составляет 20-45 минут. Достаём ее, сушим, проходим наждачной бумагой.

А бывает и такой момент, что нет принтера и станка, и сверла. Работа будет долгой и нервной. Просим знакомого или платим нам распечатают разводку.

Дальше приступаем к луде, но это на ваш выбор.  После начинаем паять и собирать изделие. Начиная с мелких радиодеталей.

Давайте рассмотрим один из популярных, самодельных металлоискателей Пират. Он вам обойдётся всего в три тысячи рублей.

Радио 5 номер 2004 год

В свое время в радио кружке я собирал металлоискатель из журнала радио за 2004 год 5 номер – вот эта статья. Но у меня был опытный наставник с 35 летним опытом стажа работы по сборке радиотехники и разводку делали с помощью копирки да весь прибор я собирал при постоянном контроле его глаз. Небольшой обзор в виде скриншотов.

Давайте вернемся к нашему прибору пират и посмотрим весь процесс сбора. Готовая печатная плата выглядит так.

плата для сборки металлоискателя Pirat

Список деталей для сборки металлоискателя Пират

Далее приступаем к работе начиная вставлять резисторы, диоды и перемычку. Весь список радиодеталей приведён на картинке выше.

Далее будем паять оставшиеся детали конденсаторы и микросхемы.

Затем останется лишь катушка для этого нам понадобиться проволока 0.5 мм кастрюля любая. У меня вышло 25 витков, с диаметром 19 см.

Потом фольгой для экранирования, что бы не пищала на любые звуки. И скотчем.

Конструкцию катушки помещаем в банку из-под пресервов, где была сельдь, схему можно поместить в коробочку из самодельной фанеры или в большую распаянную коробку. Желаю удачи в сборе данного прибора, но есть один момент вам еще надо знать, где искать или это будет потраченное время.

Похожие записи:

Фидерные кормушки своими руками Варено-копченая курица в домашних условиях Деревянный пол на лагах: технология установки лаг Из чего состоит пластиковое окно? Как сделать копилку своими руками: фото и видео мастер-класс изготовления простых, красивых и оригинальных копилок Можно ли сажать тюльпаны весной: нюансы и правила посадки
