Обслуживание сливной и впускной арматуры
Вода в отечественных инженерных сетях часто содержит механические примеси (ржавчина, песок, солевые отложения), поэтому многие неисправности случаются из-за забитой сантехнической арматуры. По этой причине подавляющее большинство мероприятий по уходу за арматурой приходится на очистку.
Особое внимание при обслуживании и проведении профилактических работ уделяют фильтру, мембране, впускному соплу заливного клапана, запорному кольцу или груше, сливному отверстию. Следует иметь в виду, что фильтр обычно устанавливается в моделях российского производства, в образцах зарубежных поставщиков он встречается не всегда. Другая часть проблем связана с неправильным наполнением бачка и протечками
В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца
Другая часть проблем связана с неправильным наполнением бачка и протечками. В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца.
Типы клапанов с поплавком
Поплавковые клапаны для унитаза делятся по типу запорного механизма на следующие разновидности:
В поршневом устройстве плавающий поплавок при подъеме давит на двигающийся навстречу потоку воды поршень, пока он не упрется в седловину. Поршневые запорные механизмы уже устарели, каких-то уникальных конструктивных особенностей у них нет.
К недостаткам таких устройств относится шумность при наполнении и постоянный звук падающих капель из-за потери с течением времени плотного прижима к впускному отверстию.
Мембранный запорный механизм срабатывает от воздействия толкателя на резиновую или силиконовую мембрану. Среди достоинств мембранных устройств быстрый набор воды, меньшая шумность, постоянная интенсивность потока. Недостаток – обязателен хороший постоянный водяной напор.

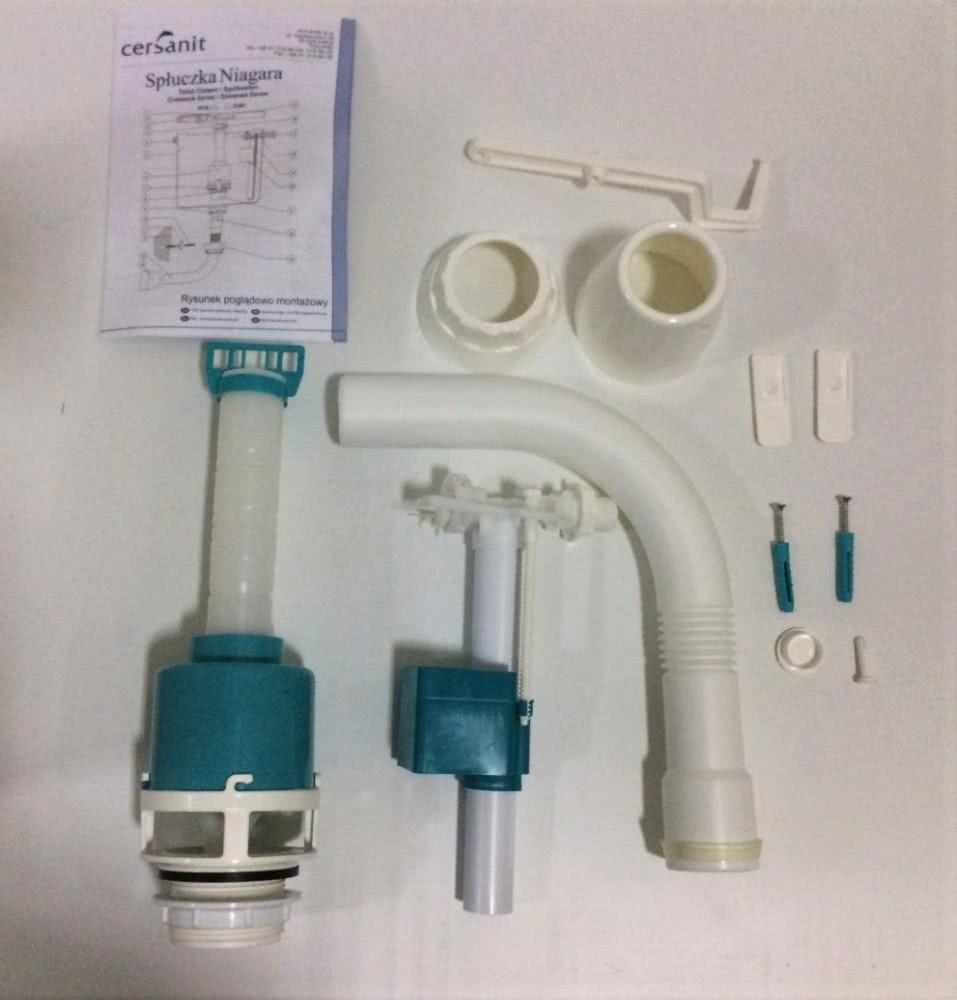

Устройство клапанов для унитаза с нижней подводкой
В перечень узлов и деталей устройства клапана для сливного бачка унитаза с нижней подводкой входят:
- поплавок;
- тяга;
- рычаг-коромысло;
- ось коромысла;
- стойка поплавка;
- удлинитель стойки;
- возвратный элемент;
- толкатель;
- мембрана;
- двухсоставной корпус с соплом и резьбой;
- фильтр;
- коническая прокладка;
- наклонная шайба;
- гайка для штуцера.
Удлинитель используется для наращивания стойки поплавка при монтаже заливного клапана с нижней подводкой, если бачок унитаза очень высокий и требуется поднять уровень наполнения. Возвратный элемент изменяет движение входящего потока воды сверху вниз, за счет чего достигается снижение шума.
Механизм отдельных моделей, монтируемых в сливной бачок с нижней подводкой, помимо запорного клапана оснащен обратным клапаном. Этот дополнительный узел предотвращает обратный сброс содержимого в систему подачи воды при временном прекращении водоснабжения.
Особенности работы сливного бачка
В унитазных резервуарах могут устанавливаться два типа сливных механизмов:
Кнопочный : вода сливается вниз при нажимании на кнопку, которых может быть установлено две – это позволяет освобождать бачок только наполовину для более экономного расхода воды.
Колонка для сливного бачка унитаза старого образца
При нормальной работе механизма вода сразу поступает в чашу, а затем ее поток полностью прекращается. Если же возникают поломки, вода либо переливается через край, либо постоянно сливается вниз. Это приводит к постоянному шуму, перерасходу и создает риск затопления туалетной комнаты.

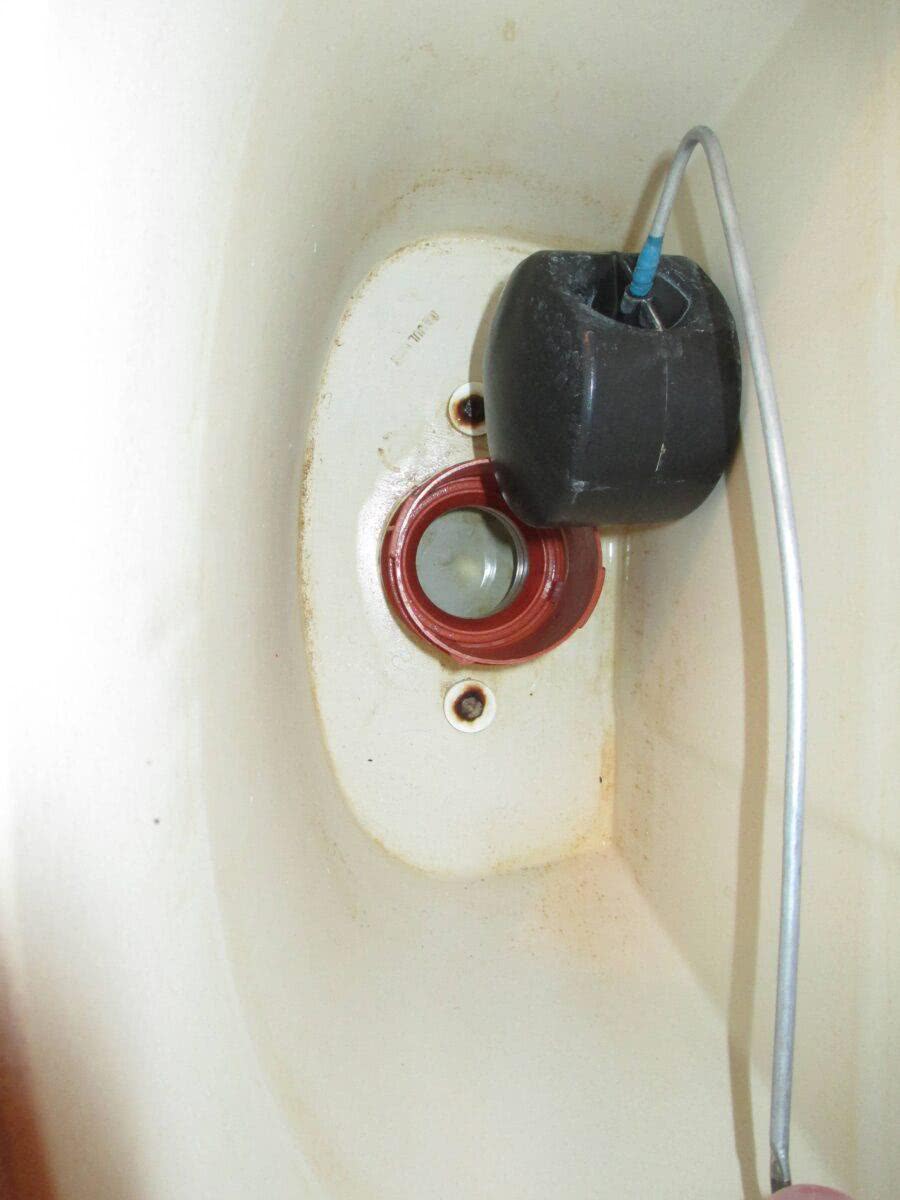

Если бачок унитаза не держит воду, необходимо выявить причину проблемы и найти способ ее устранения. С большинством неполадок можно достаточно быстро справиться самостоятельно без вызова специалиста. Для предотвращения поломок рекомендуется проводить периодическую чистку арматуры – профилактика избавит ее от известкового налета и других загрязнений. Которые в дальнейшем могут привести к ускоренному износу.
Как подается вода
Выбирая унитаз в магазине, вам непременно предложат различное множество моделей, цветов, фирм-изготовителей, но единственное, на что следует обратить внимание – подача воды. В остальном полагайтесь на свои предпочтения, пожелания и сочетание данного выбора с будущей ванной комнатой. Обычный стандартный унитаз состоит из чаши, непосредственно и называемой унитазом, и смывного бачка, который крепится на нее сверху
Сливной бачок представляет собой емкость, в которую набирается жидкость. Иногда современные дизайнерские решения предусматривают «прятать» его в стене, ради визуального восприятия или увеличения пространства
Обычный стандартный унитаз состоит из чаши, непосредственно и называемой унитазом, и смывного бачка, который крепится на нее сверху. Сливной бачок представляет собой емкость, в которую набирается жидкость. Иногда современные дизайнерские решения предусматривают «прятать» его в стене, ради визуального восприятия или увеличения пространства.
Но, вне зависимости от того, где и как расположен смывной бачок, вода в него может подаваться всего лишь двумя способами:
- снизу;
- сбоку.
Оба способа не отличаются по функциональным возможностям и в удобствах использования. Согласно тому, каким способом подводится вода к унитазу, существуют два типа впускных клапанов:
- клапан для подвода воды снизу;
- боковой клапан подвода воды.
Ранее, в более старых представителях унитазов с боковой подводкой воды, при наполнении бачка водой происходили характерные журчащие звуки. Сейчас же, чтобы избежать странного звука, производители стали крепить патрубок (небольшой отрезок трубы), чтобы вода сразу поступала на дно сосуда и не создавала эффекта «водопада».
Унитаз с нижним подключением — привлекательный вариант с точки зрения эстетики
Все трубки и шланги, по которым поступает вода, будут спрятаны и никто не догадается, как и откуда поступает жидкость. С другой стороны, унитаз с таким подводом сложнее монтировать. Для этого придется подключить бачок к водопроводной трубе, а уже после ставить на чашу или крепить к стене.
Специфика монтажа сливной системы при установке раковины
Если сантехника приобретается отдельно, то сливной сифон для раковины устанавливается по инструкции, которая прилагается к устройству. В ней указаны инструменты, необходимые для монтажа, и схема сборки и подключения к канализационной системе.
Для сливного отверстия в раковине предусмотрена специальная решетка, которая задерживает пищевой мусор при мытье посуды. Если какие-то отходы все-таки проникают через решетку, они попадают в специальный пластиковый сифон, который можно снять и почистить. Кроме того, этот сифон заполняется водой, и запах из канализации не проникает наружу.
Душевой сифон
Существует слив с переливом для того, чтобы во время мытья посуды вода из раковины не перелилась через край. Для соединения верхнего отдела раковины с системой слива перед сифоном предусмотрена гофрированная трубка из пластика.
Настройка сантехнических бачков унитаза
Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.
Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно
Регулировка сливного бачка с кнопкой
На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?
Рисунок №2
- Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
- Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
- Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

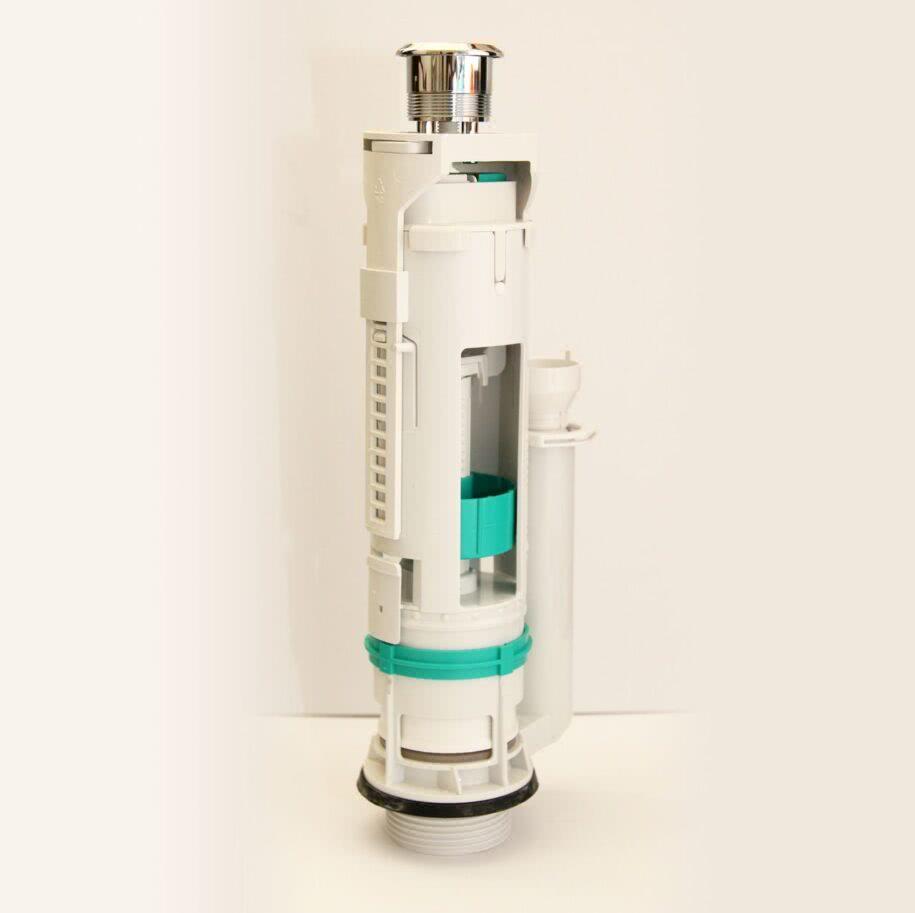

Регулировка двухуровневого слива
В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.
Регулировка двухкнопочного механизма слива.
Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.
Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

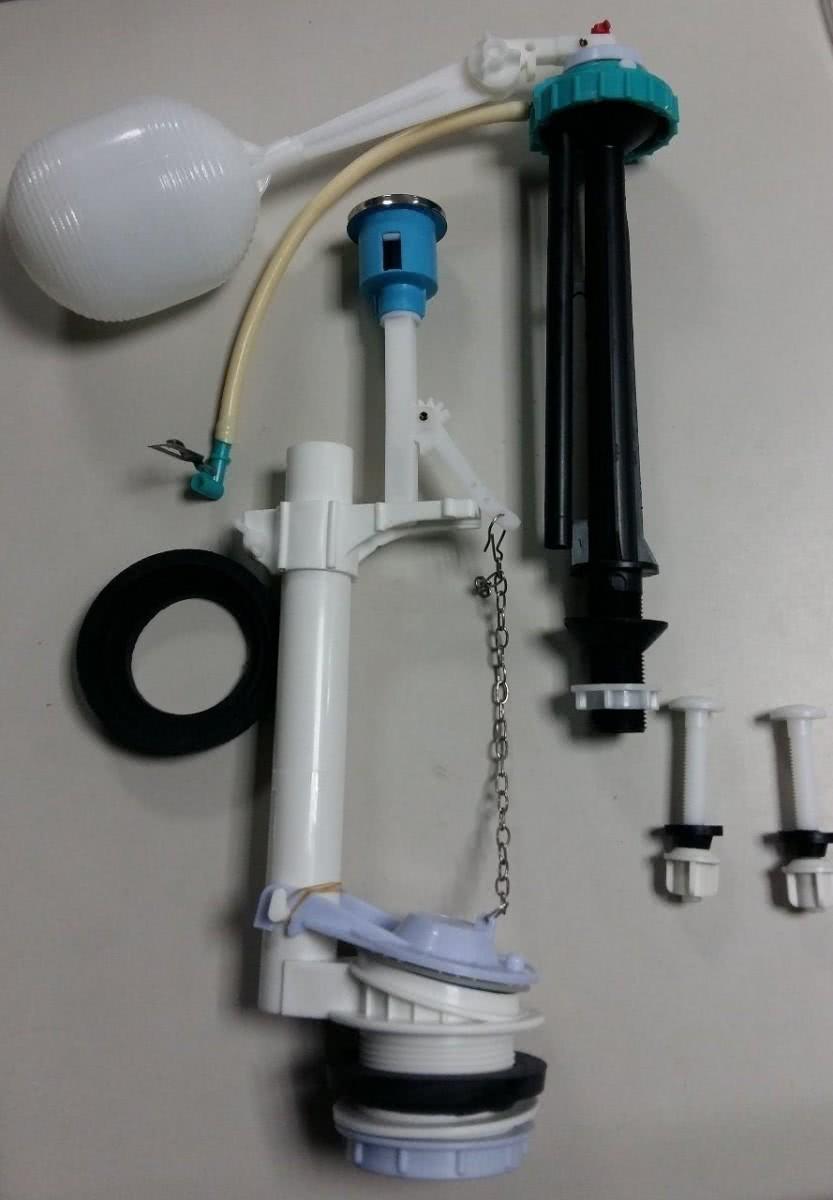

Регулировка старых моделей
В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.
Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.
Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

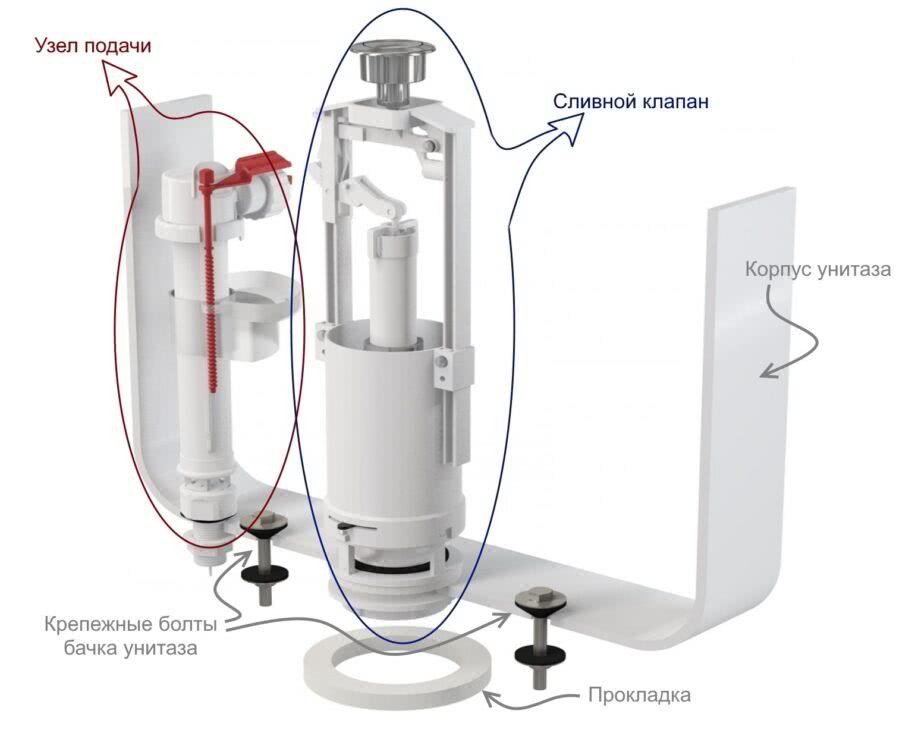

Назначение и устройство арматуры для унитаза
Главное назначение любой арматуры (запорного механизма) унитаза – это дозированное наполнение сливного бачка водой и своевременное её перекрытие при заполнении нужным объёмом жидкости.
Устройства запорных механизмов однотипными не назовёшь, о чём можно судить по фото арматуры для унитазов в сети интернет, но конструктивно для выполнения своей функции все они имеют общие элементы, к которым относится:
- поплавок, с помощью которого регулируется уровень воды;
- механизм слива – цилиндрический сифон с калиброванным отверстием, перекрываемым резиновой прокладкой;
- рычаг, обеспечивающий подачу воды;
- шаровой кран, непосредственно связанный с подачей жидкости.
Арматура и бачки унитаза
Канализационная система дома, пожалуй, одна из наиболее сложных конструкций. Долговечность ее эксплуатации зависит не только от правильности установки, но и от качественных материалов, которые использовались при монтаже.
В интернет магазине Stream market можно купить продукцию для строительства и ремонта. В том числе, в соответствующем разделе расположены:
- Арматура и бачки унитаза;
- Шар кран;
- Труба для бачка;
- Мембрана, груша и прочие составляющие унитаза.
Шар кран – специальная арматура, которая необходима для обеспечения подачи воды, накопления ее и слива из бачка унитаза. Современные производители представляют широкий ассортимент этого устройства. Можно подобрать не только по способу крепления и сливу, но и выбрать интересующую страну и бренд–изготовитель товара.
При поломке сливной системы бачка, можно купить не только готовый шар-кран, но и детали к нему. На страницах электронного каталога можно приобрести такую запорную арматуру для унитаза, как одинарная кнопка спуска слива, мембраны, крышка клапана спуска воды и прочие товары.
Выбирая запорную арматуру для бачка, следует обратить внимание на тип спускового механизма, принцип подсоединения (боковой или верхний), а также прочность конструкции. К примеру, в старых унитазах, в основном отечественного производства, использовались системы слива с верхней подачей воды, что касается современных брендов, в новых конструкциях обычно осуществляется подача воды с боковой панели
Полезные советы
Чтобы все системы унитаза работали бесперебойно, нужно:
- периодически производить ревизию арматуры, прокладок, подводящего шланга;
- своевременно выявлять и устранять протечки системы;
- контролировать и регулировать правильный уровень жидкости в бачке;
- периодически очищать детали системы подвода и слива воды от загрязнений.
Сантехника в доме нужна для обеспечения некоторого комфорта в жизни. А ее хорошая работа зависит только от самих людей и от их знаний, как с ней обращаться.
О том, как устранить неполадки бесперебойной работы клапана бачка унитаза, смотрите в следующем видео.
Виды арматуры для смывных бачков

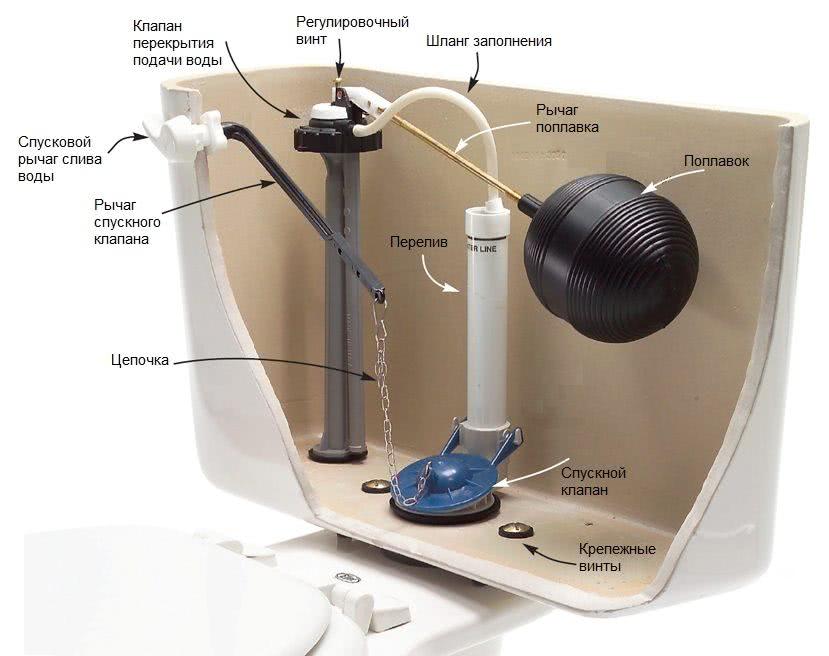

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.
После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.
Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки
Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

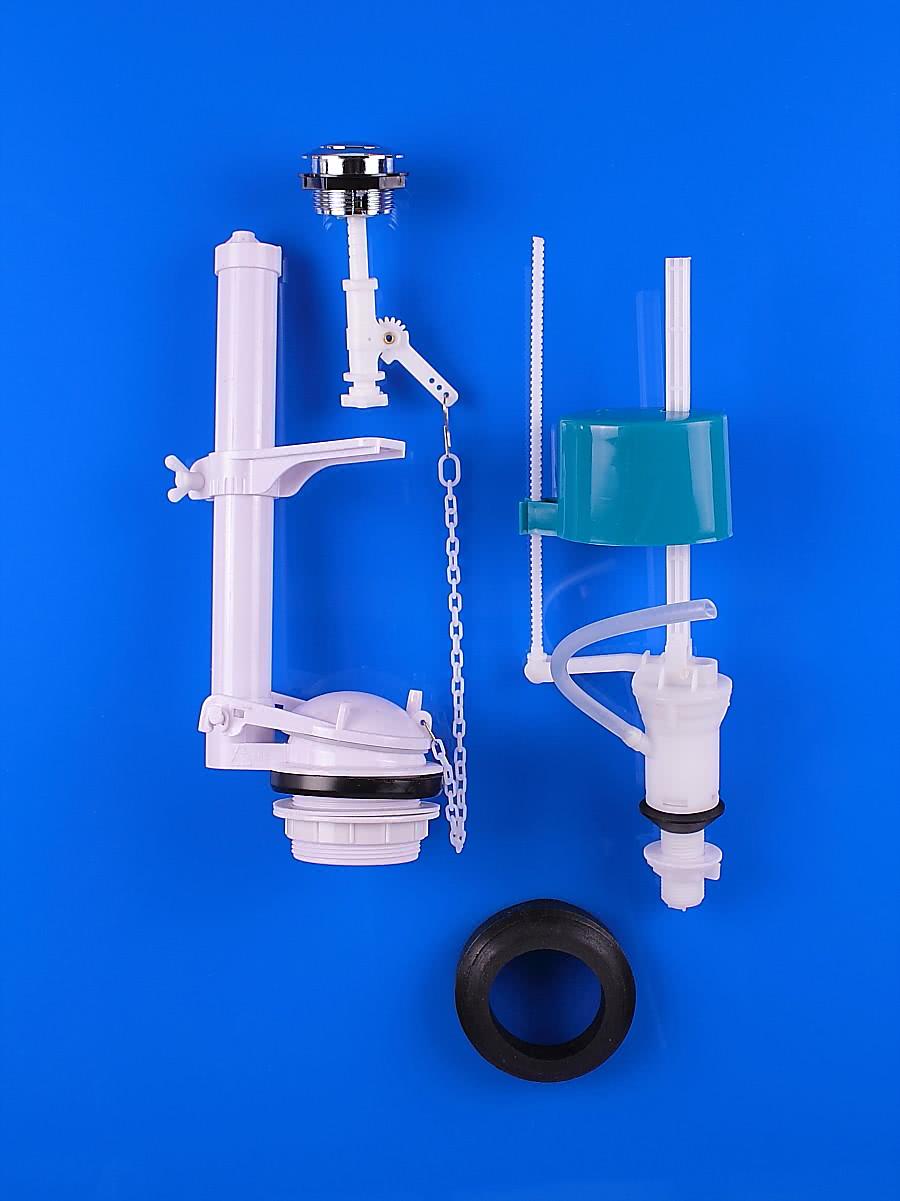

Раздельные и совмещенные варианты
Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.
Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту
Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.
В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.
В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.
В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.
Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.
Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.
Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи
Материалы для изготовления устройств
Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.
Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.
Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.
В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались
Место подачи воды
Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.
Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.
А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.
Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним
Устранение неисправностей
Если сломался сливной бачок для унитаза и вода сливается беспрерывно, дело в неправильном положении рычага поплавка. В таком случае это можно легко исправить, установив его на прежнее место. Возможна также другая ситуация. Поплавок представляет собой легкий пустотелый сосуд, наполненный воздухом, что позволяет ему легко удерживаться на поверхности воды, уровень которой находится ниже входного отверстия на 25 мм. Возможно, из-за воды, попавшей в поплавок и утяжеляющей его, запорный клапан перекрывается не полностью. Для устранения неисправности воду необходимо слить, загерметизировать разрыв нагретым пластиком. Учитывая, что надолго оставлять унитаз в таком состоянии нежелательно, придется в самое ближайшее время купить и установить новый поплавок.
Как починить сливной бачок унитаза, в котором появилось протекание воды из резервуара в унитаз и, кроме того, кнопка слива часто не срабатывает? В этом случае дело в мембране сифона, которая из-за износа или порыва не удерживает воду. Выход один – замена мембраны, для чего необходимо:
- освободить бачок от воды;
- на перекладине, установленной на края резервуара, закрепить поплавок;
- вынуть сифон и мембрану, не до конца открутив гайку между бачком и смывом;
- заменить мембрану и вновь собрать систему.
Современные сливные бачки для унитазов, несмотря на различное устройство, имеют общие проблемы. В случаях если нарушена работа кнопки смыва, предстоит ремонт поврежденной тяги – для этого можно самостоятельно изготовить из проволоки новую деталь, сняв сломанную – в экстренных случаях. При ближайшей возможности тягу нужно заменить новой.
Если бачок на унитаз протекает, ремонт необходимо выполнить немедленно – со временем течь может увеличиться, доставив хозяевам значительные неприятности. Причиной протекания могут стать износ мембраны, прокладок, коррозия и подвижность крепежных элементов.
Как отремонтировать бачок унитаза, если шум набирающейся воды мешает проживающим в доме? Существует, как минимум, два проверенных варианта:
- изготовить и установить глушитель своими руками из куска гибкой пластиковой трубы: вертикально, нижним концом пластиковая труба-глушитель погружается ниже уровня воды, верхний – устанавливается рядом с поплавковым клапаном;
- поставить регулирующий клапан, который можно приобрести в магазинах сантехнических товаров.
Как починить бачок для унитаза Если предпринятые меры не помогут уменьшить шум, производимый при наполнении резервуара водой, придется заменить систему слива.
Случается, что не спускается вода. Это происходит, если понижен уровень воды в резервуаре в результате неправильного угла наклона рычага поплавкового крана, что можно исправить при помощи регулировочного винта. Если поплавковая система выполнена из латуни, положение рычага можно изменить, прогнув его вверх, слегка открутить гайку, приподнять крепление.
Плавность слива можно обеспечить, если подтянуть винт крепления рычага спуска.
Если возникла необходимость замены механизма слива, перед началом работы следует кран подачи воды на унитаз, снять крышку, отделить резервуар от чаши унитаза, открутив крепежные элементы. Для выполнения работ удобно разместить сливное устройство для предстоящих работ. Удалить старую систему слива, заменив ее на новую. Установить бачок на унитаз, закрепив новыми крепежными элементами
После установки системы следует подтянуть шайбу уплотнения на входном шланге, старясь делать это осторожно, чтобы не прорезать резиновую прокладку – иначе в этом месте может появиться течь
Учитывая длительное пребывание в условиях повышенной влажности, крепеж может поржаветь, и для его снятия придется затратить дополнительные усилия. В связи с этим также следует предусмотреть необходимость замены и запастись новыми прокладками (уплотнителями) и крепежными деталями, которые понадобятся при установке резервуара на место.
Ремонтируем сливной бачок своими руками
Иногда, хотя и редко, возникают вопросы при эксплуатации унитаза. Проверьте правильность его установки, возможно, что унитаз закреплен неправильно, с небольшим перекосом. В таком случае придется проверить и установку бачка – возможно, что в нем возникли описанные выше проблемы.
Виды клапанов для унитаза
Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.
В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.
Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.
Классификация клапанов
По материалу
Впускные и сливные клапаны изготавливаются из следующих материалов:
- целиком из пластика;
- преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).
По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.
По месту размещения
Возможны следующие варианты монтажа наполнительных клапанов для унитаза:
- с нижней подводкой воды – крепится к днищу сливного бачка;
- с боковой подводкой – крепится к боковой стенке бачка;
- 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.
По типу конструкции
Типы наливных клапанов для унитаза:
- с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
- с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
- с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
- с нижним подводом воды и вертикальной стойкой для поплавка;
- предыдущий вариант, дополненный обратным клапаном.
Типы сливных клапанов по способу управления смывом:
- Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
- Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
- Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
- Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека. В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.
Они делятся по следующим типам:
- Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
- однорежимный – набранная вода из бачка сбрасывается целиком;
- двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
- с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
- Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
- Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.
Дополнительные функции сливных клапанов
- функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
- регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
- кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.
