Самодельный компрессор для мастерской, как сделать самому

Компрессор из старого мопеда

Нет компрессора — и бесполезной поделкой валяется пульверизатор. А как споро и аккуратно можно было бы окрасить с его помощью тот же мопед! Не работает газовая горелка, а стало быть, нечем паять. Даже накачка шин превратилась в трудоемкую работу. Между тем, кто внимательно следил за публикациями сайта, легко отыскал бы выход, как это сделал А.Кусов.

Однажды он познакомился с простейшей «циркуляркой», построенной на базе мопеда. И предлагает превратить ее. в компрессор. Понадобится лишь несложная доработка: удалить блок с пилой и поставить на его место узел, показанный на рисунке.

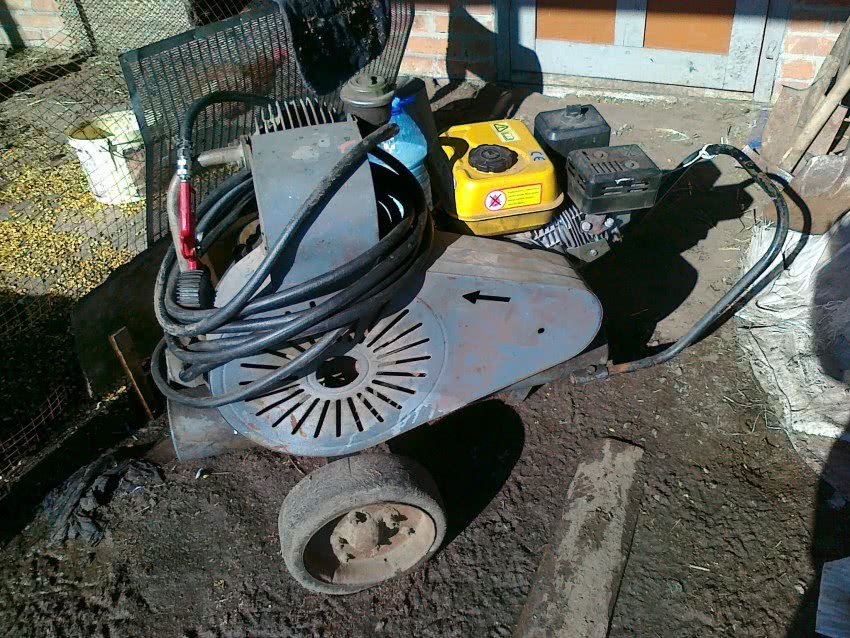

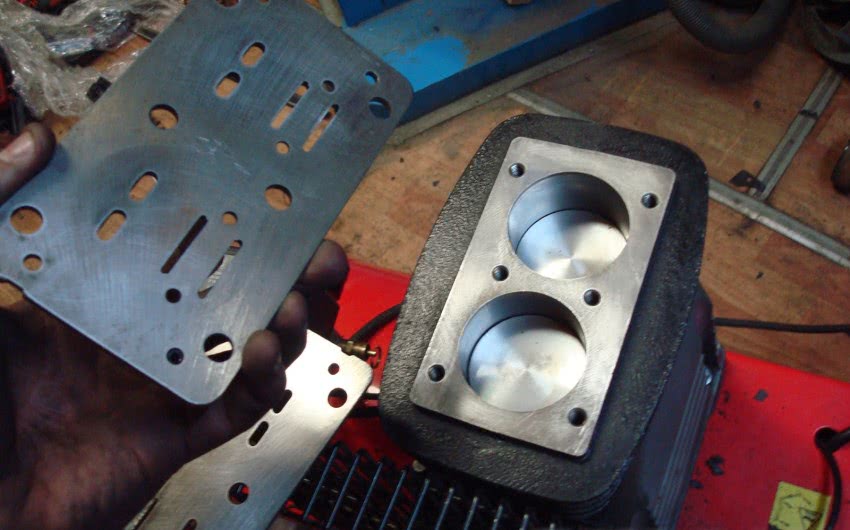

Его основа — отслуживший свой срок двухтактный двигатель внутреннего сгорания типа Д-6 или Д-8 от легкого мопеда «Рига-11» или «Рига-13». С двигателя снимают карбюратор, выхлопной патрубок, а также электрооборудование — высоковольтный трансформатор, маховик магнето и плату прерывателя

Обратите внимание, не слишком ли изношена пара поршень — цилиндр. Если подыстерлась, придется заменить поршневые кольца

Далее.

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

https://youtube.com/watch?v=W9eA_1sdwA4

Популярные производители

В автомагазине обычно разбегаются глаза от количества производителей и фирм. Разноцветная масса сбивает с толку, люди перестают оценивать компрессор только по его техническим характеристикам. Известный производитель гарантирует надежность, его качественная продукция уже заслужила доверия покупателей. Маленькие фирмы, только-только появившиеся, не могут этим похвастать.

Китайские компрессоры заняли почетное место на рынке продаж. Это фирмы Fengda и Jas, их продукцию отличает идеальный уровень производительности и доступная цена. Стоимость колеблется от 3000 до 8000 рублей. Небольшое устройство идет в комплекте с подставкой под аэрограф, запасным манометром и ручкой для переноски.

Jas 1203

Бесшумный компрессор для аэрографа. Основные характеристики:

• мощность – 150 Вт;
• производительность – 23 л/мин;
• уровень шума – 42 Дб;
• вес – 5,2 кг;
• цена на 2014 г. – 4500 рублей.

Плюсы:

• встроенный ресивер и фильтр;
• манометр;
• реле давления или система автоотключения;
• малый вес и габариты;
• удобная ручка;
• демократичная цена.

Минусы: сильный нагрев устройства.

Iwata Power Jet Pro IS-975

Японский безмасляный компрессор средней стоимости.

Технические характеристики:

• показатель максимального давления 4,8 бар;
• уровень производительности 34 литра воздуха в минуту;
• мощность: 1/6 л.с.;
• уровень шума: 55 Дб;
• ресивер 2 л;
• вес: 11,9 кг;
• габариты: 33*23*18 см.

Основные преимущества:

• работа с 2 аэрографами параллельно;
• нулевая пульсация воздуха;
• позволяет работать с большим давлением;
• в комплекте два регулятора давления с манометром;
• очищенный воздух (установлено два фильтра);
• 2 встроенных держателя для аэрографов;
• качественный металлический кожух.

Система автоматического отключения позволяет устройству не перегреваться, сохраняет требуемую влажность воздуха и сохраняет детали от износа.

Основа компрессора – двигатель

Для нагнетания воздуха можно использовать компрессор, извлеченный из холодильника. У него имеется специальное пусковое реле, которое поможет поддерживать необходимый уровень давления в ресивере компрессора. Причем советские модели холодильников оборудовались компрессорами, которые могут производить нагнетание очень высокого давления, импортные образцы этой бытовой техники не идут ни в какое сравнение. Для начала разберите холодильник, вытащите из него компрессор, произведите очистку от многолетних слоев грязи и пыли. Первым делом необходимо произвести замену масла в корпусе компрессора.

Вы понимаете, что не каждый холодильник подвергался техническому обслуживанию. Все дело в том что система максимально герметична. Следовательно, в нее не проникает ни воздух, ни посторонние предметы, ни вода. Для смазки компрессора можно использовать моторное масло для двигателей, желательно полусинтетику. Стоит заметить, что воздушный компрессор для покраски нуждается в специальном масле. Но его можно заменить и полусинтетикой, характеристики почти одинаковые.

Простой вариант агрегата из огнетушителя/газового баллона

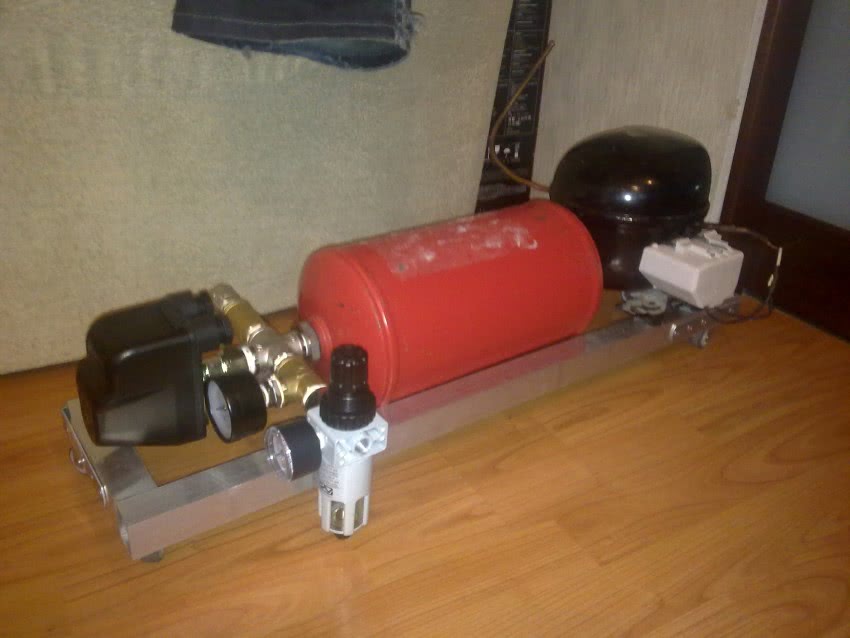

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.

2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

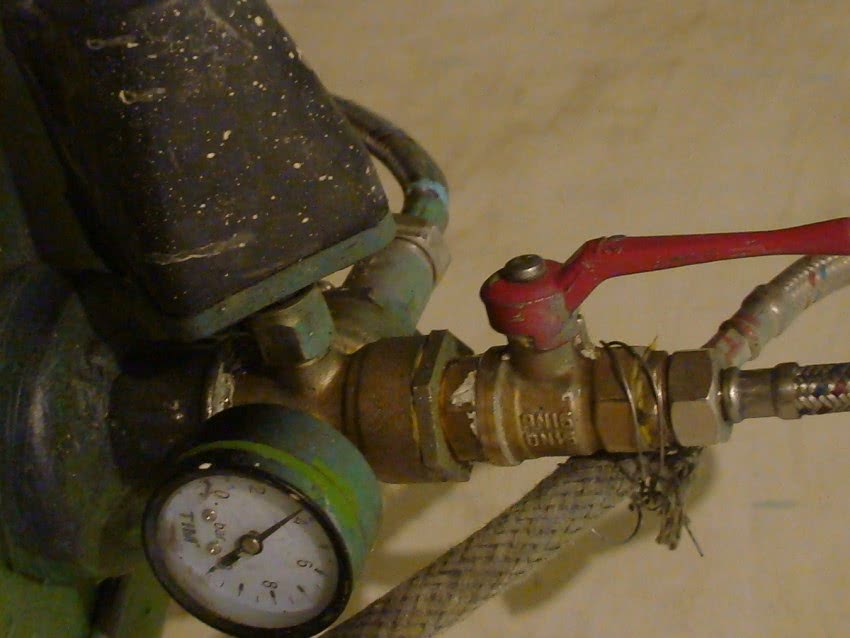

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Особенности использования компрессора

Воздушный компрессор в гараже нужен всегда. Его можно применять как для сдувания пыли с поверхностей обрабатываемых абразивом деталей, так и для получения избыточного давления в пневмоинструментах.

Часто рабочий ресурс компрессора необходим для выполнения покраски автомобиля, что накладывает к создаваемому потоку воздуха определенные требования:

• Поток должен идти строго равномерно без всяких примесей в виде капель жидкости, масла или взвешенных твердых частиц. На свеженанесенном лакокрасочном покрытии зернистость, каверны и шагрень бывают из-за проникновения инородных частиц в струю воздуха.
• Неравномерное поступление смеси приводит к возникновению потеков краски и появлению матовых пятен на эмали.
• Фирменные воздушные компрессоры, выпускаемые промышленностью, обладают всеми функциями для такого процесса, но стоят достаточно дорого.
• Не уступающую профессиональным, можно создать модель изделия самостоятельно или использовать компрессор для гаража от холодильника.
• В этом случае в устройстве для содержания сжатого воздуха, которое называется “ресивером”, возникает избыточное давление. Поток воздуха можно нагнетать вручную и механизированными способами.
• Ручная подача экономит финансовые средства, но при этом тратится много энергии и сил на проведение контроля над процессом.
• Эти недостатки устраняются при автоматическом нагнетании, но в этом случае вручную производится замена в воздушной помпе масла.
• Затем сжатый воздух равномерно подается через выходной штуцер к исполнительным устройствам.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям. Следует запомнить следующие правила работы:

Следует запомнить следующие правила работы:

• насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
• перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
• плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

https://youtube.com/watch?v=I3k1k8a5vqs

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен. Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе

При выполнении художественных работ не должно быть сквозняка или ветра

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

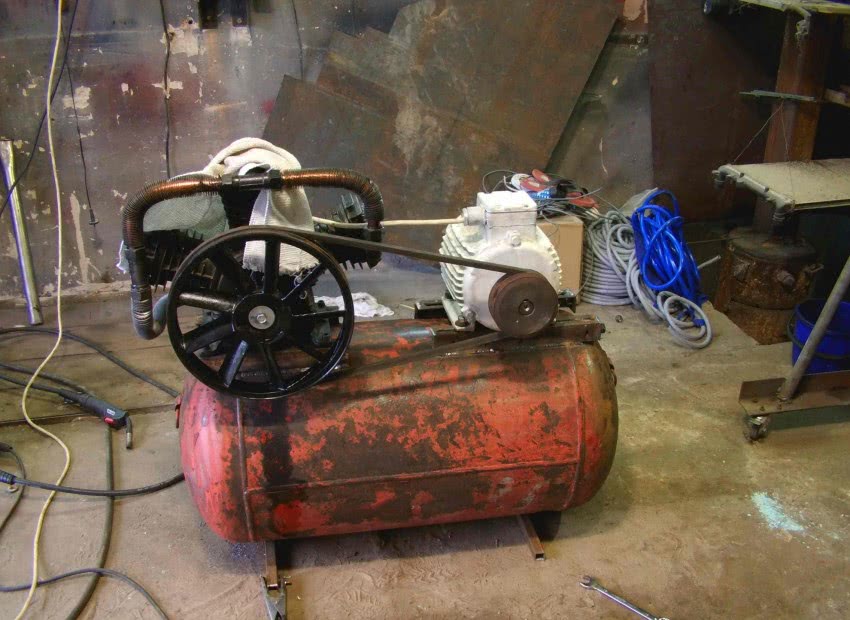

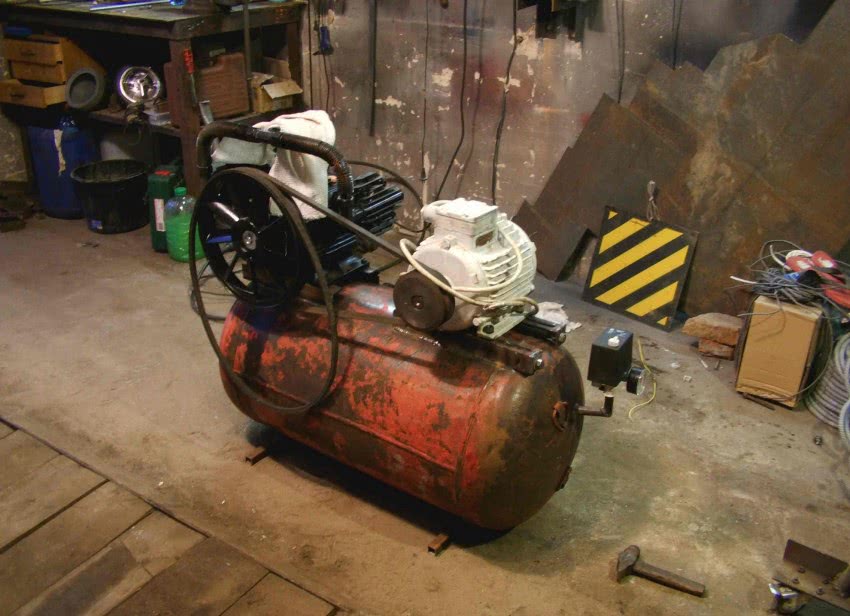

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

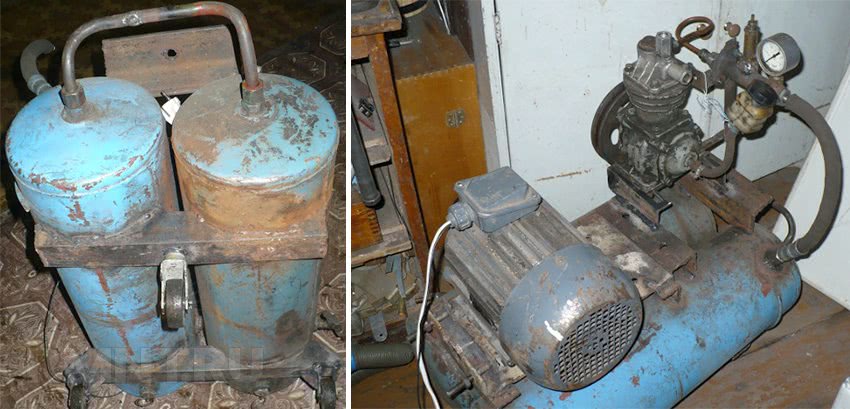

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

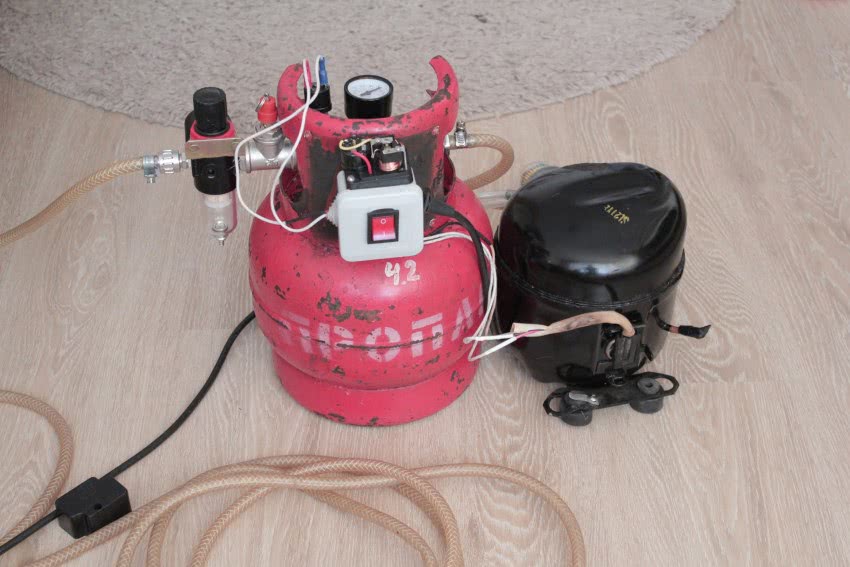

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

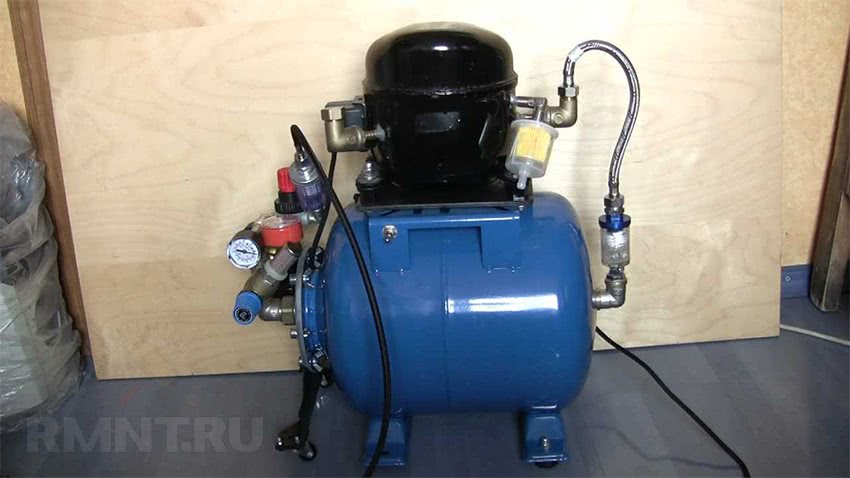

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

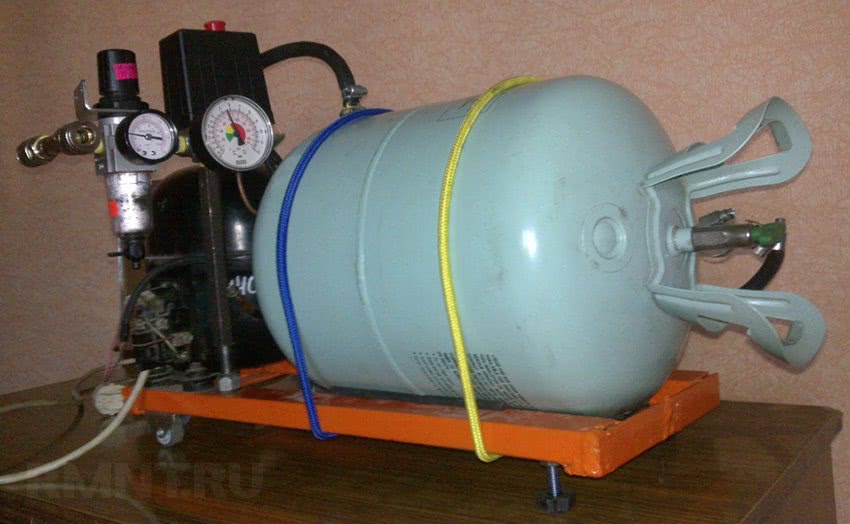

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

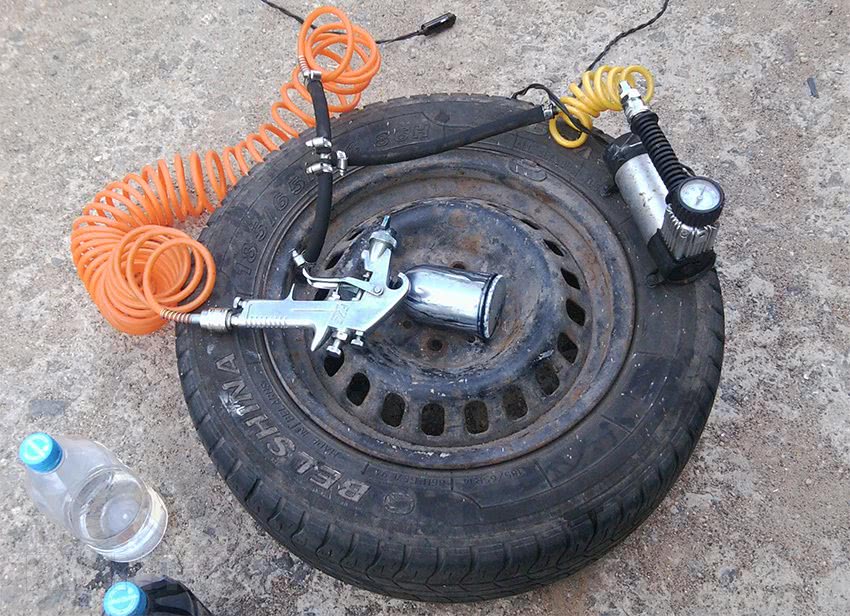

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

рмнт.ру

Компоненты будущего компрессора

Чтобы сделать компрессор своими руками, потребуются:

• Компрессор от старого холодильника (старые добрые «Донбасс», «Днепр», «Норд», ЗИЛ и прочие типы компрессионных холодильников – идеальная основа двигателя для будущего компрессорного агрегата);
• Кондиционный огнетушитель вполне послужит заготовкой под ресивер. Обычные корпуса углекислотных или пенных огнетушителей выдерживают давления, на порядок превышающие те, в которых нуждается самодельный компрессор;
• Диагностические узлы системы автоматики и контроля. К ним относятся: реле типа РД (лучше из числа тех, которые применяются в водопроводных сетях: отпадёт необходимость в дополнительных мерах по обеспечению электроизоляции), предохранительные и обратные клапаны, манометры. Их следует приобретать в специализированных магазинах;
• Фильтры, которых потребуется три. Двумя будет укомплектовываться входная магистраль: соответственно для грубой и тонкой очистки воздушной среды, на тот случай, если компрессор будет использоваться в сложных условиях (например, для покраски автомобиля). Ещё один фильтр понадобится на выходной магистрали. Его задача – обеспечивать минимально необходимую влажность, и очищать от частиц масла, которые неизбежно будут присутствовать в воздушном потоке. Подойдут соответствующие элементы от тормозной системы грузовых автомобилей, либо от тяжёлой сельхозтехники;
• Шланги. Они должны быть рассчитаны на параметры, выдаваемые компрессором на выходе (с учётом потерь в 5…10%), и плюс к тому иметь необходимый запас на тот случай, если по каким-либо причинам не сработают предохранительные клапаны. Диаметр шлангов определяется, исходя из желаемой производительности, которую сможет обеспечивать накопительная ёмкость. Ряд трубок будут медными, чтобы придать соединениям необходимую жёсткость, и свести к минимуму работы по герметизации уплотнений во всей схеме воздушного компрессора;
• Соединительная арматура: переходники, тройники, крепёж и пр.;
• Рама, на которой будет монтироваться самодельный компрессор. Желательно, чтобы агрегат мог передвигаться, поэтому на раме есть смысл установить две пары колёс, например, от старой мебели, либо – для более массивных моделей – обрезиненные колёса от обычной садовой тачки;
• Педаль управления (при покраске она особенно необходима), в качестве которой может послужить педаль от небольшого однокривошипного пресса (в данном случае можно использовать и оригинальный изолированный корпус с подводкой питания);
• Уплотнительные элементы на все резьбовые соединения. Например, лента ФУМ по ТУ 6-05-1388 выдерживает до 64 ат, притом производится разной ширины и толщины. Недостаток – при ошибках уплотнения весь узел придётся герметизировать заново. Как альтернативу, можно рекомендовать анаэробные герметики, в частности, Permabond A1058, параметры которых допускают применение в самодельных компрессорах. Недостаток таких материалов – большое время схватывания (до часа).

https://youtube.com/watch?v=7zYW3J2atAw

Самодельный нагнетатель воздуха из холодильника: используем влагоотделитель, ресивер и двигатель

В качестве двс воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы.Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок. На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая – выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Сделать или купить

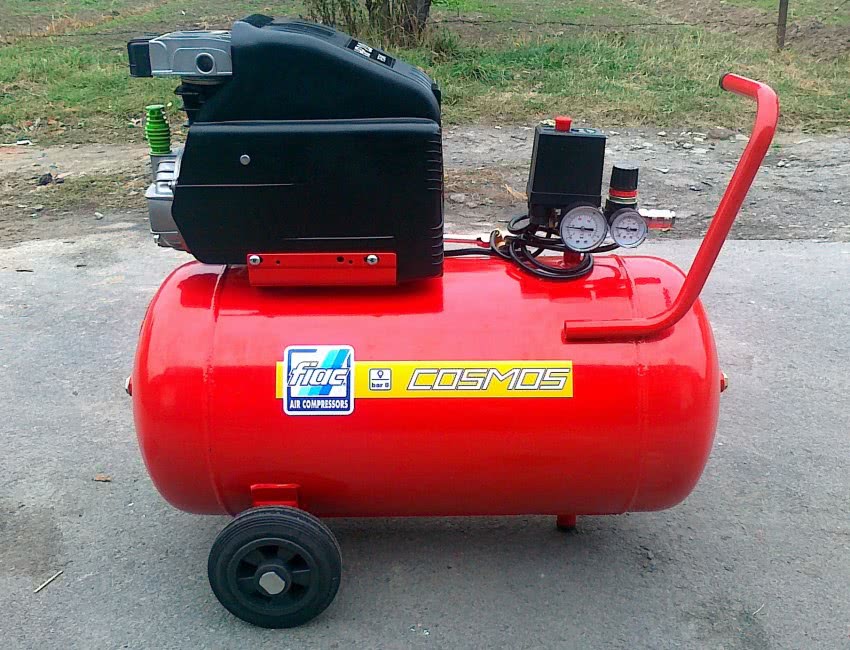

Сегодня рынок заполнен разнообразным компрессорным оборудованием. Здесь есть поршневые установки, вибрационные агрегаты, винтовые станции и другие устройства, которые производятся для разных целей. Готовые установки можно приобрести в магазинах автозапчастей или на профильных сайтах.

Большой ассортимент может затруднить выбор нужного изделия. Но как бы там ни было, если вы решили купить готовую станцию, делайте акцент на изучении технических параметров, стоимости и отзывах.

Для получения гарантии качества лучше приобретать оборудование известных торговых марок, впрочем, дорогостоящее изделие оправдает себя в случае профессионального занятия ремонтом автомобилей. Малоизвестная продукция может подвести вас, поэтому лучше не рисковать.

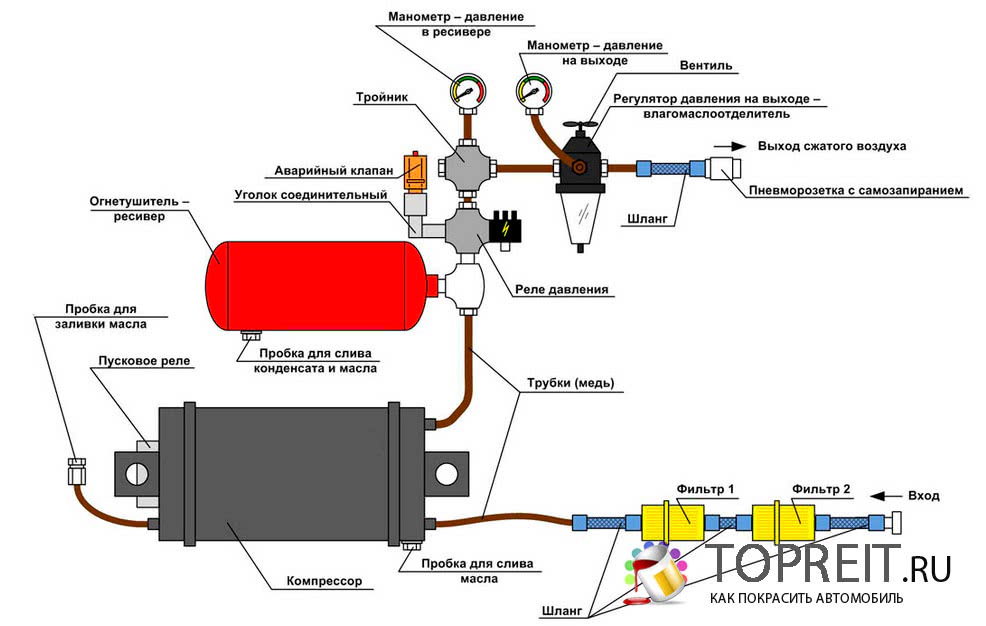

схема самодельного компрессора

Часто у бюджетных вариантов установлены некачественные материалы. Нередки случаи выхода установок из строя, по причине мгновенных поломок отдельных деталей, тогда как гарантийный ремонт отнимет много времени.

Как уже говорилось, собственноручная сборка часто бывает надежнее заводской. Отдельным плюсом служат технические параметры. Например, согласно статистике, компрессоры от холодильников служат десятки лет. Относительно огнетушителя можно сказать, что это изделие имеет десятикратный запас прочности.

Поэтому, лучше не покупать то, в чем вы неуверенны. К тому же изучив текущий материал, вы знаете, что сделать компрессор своими руками, можно даже в бытовых условиях. Хорошо сделанное устройство станет предметом зависти соседей по гаражу.

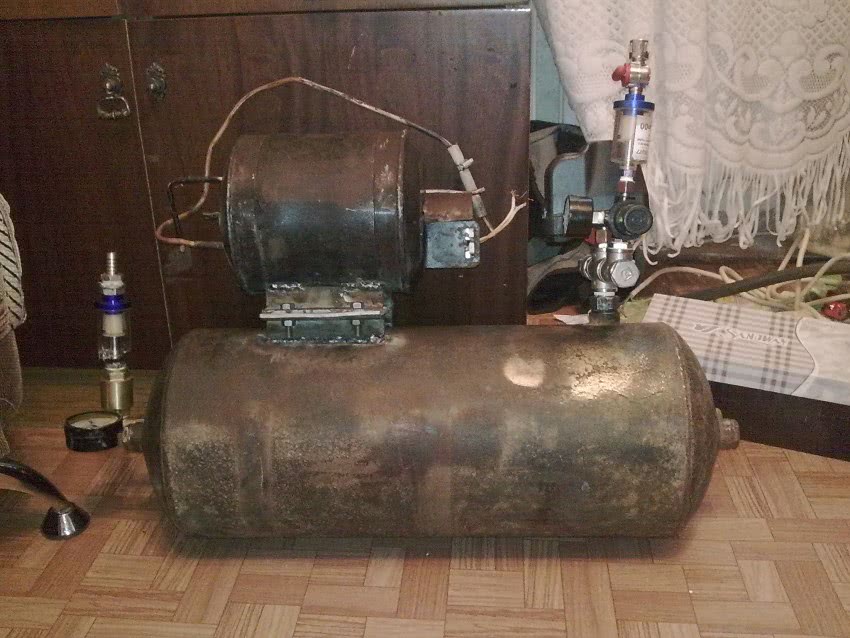

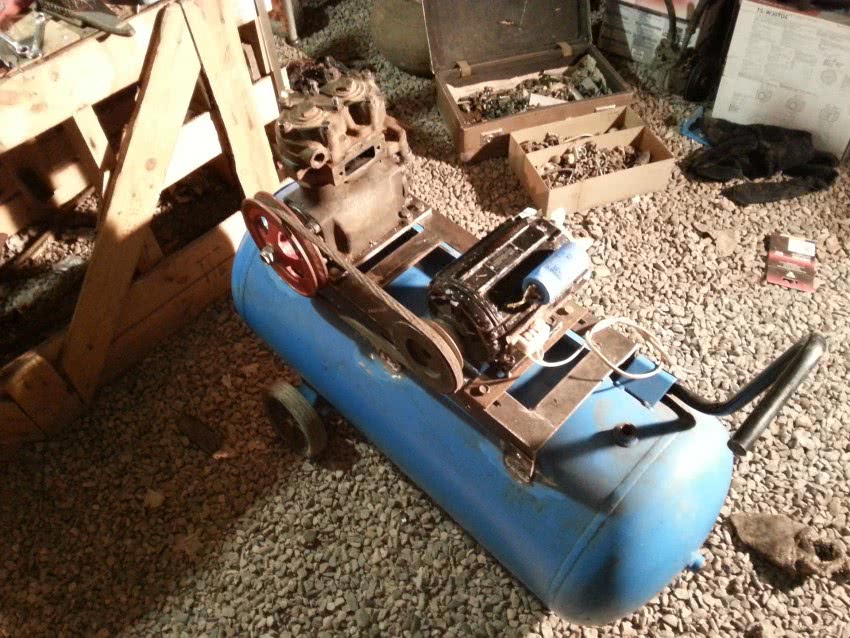

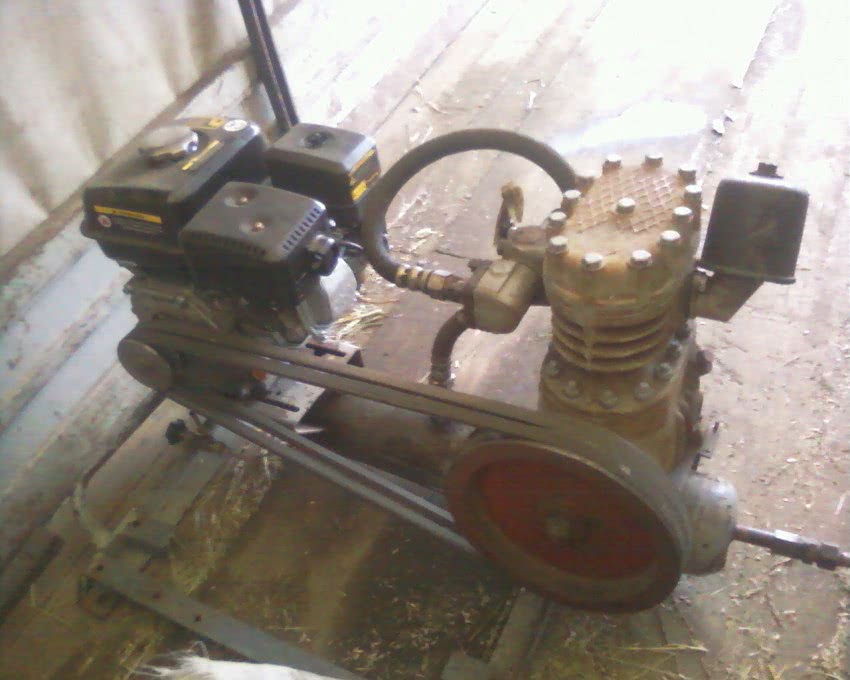

Фото компрессоров своими руками

https://youtube.com/watch?v=lIMIaE6_B8M

https://youtube.com/watch?v=CO7K_K_Re7c

https://youtube.com/watch?v=PM6tyy0l3dU

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на  основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

https://youtube.com/watch?v=hPutRSzDEOA

Этап первый

Компрессор «ручной» работы хорош тем, что его можно сделать исключительно под свои нужды. К примеру, если делать компрессор для аэрографа старого образца (одинарного действия), то ресивер, в принципе, не нужен. Это сокращает цену на расходы при сборке.

Но современные условия покраски требуют лучшей техники, поэтому в ходу аэрограф двойного действия. Он контролирует поток воздуха, поэтому ресивер необходим.

Непосредственно компрессор

Самый популярный вариант – вытащить его из холодильника. Подобрать техническую сторону нужного компрессора помогут сайты по продаже холодильной техники. Самый важный критерий при покупке такого компрессора – это цена. Характеристики нагнетания воздуха одни и те же почти в любых моделях.

Ресивер

Это должна быть емкость, которая способна работать с газом (или жидкостями) под давлением. Использовать для этих условий пластиковые бочки или канистры не рекомендуется. Первым вариантом для того, чтобы сделать хороший ресивер, будет огнетушитель. Также может использоваться гидроаккумулятор, кислородный баллон или баллон от пропана. Когда основные детали подобраны, остается собрать их вместе.

https://youtube.com/watch?v=Dc21FV0a9yQ

Простейший компрессор

Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
3. Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
4. Комплект для ремонта резиновых изделий.
5. Шило.

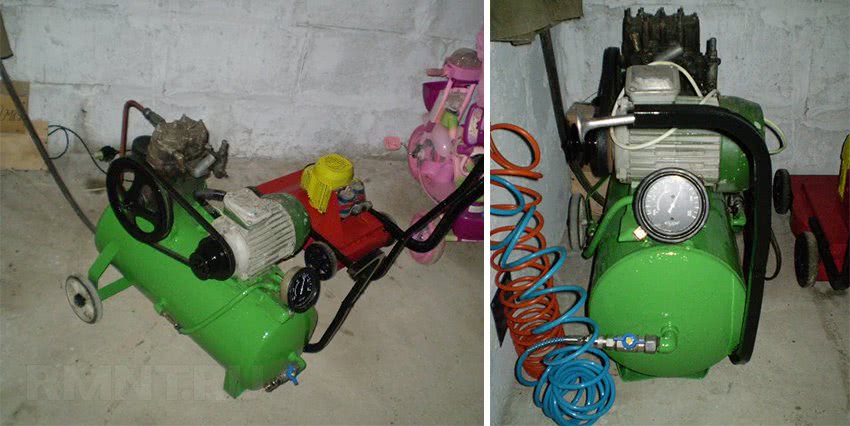

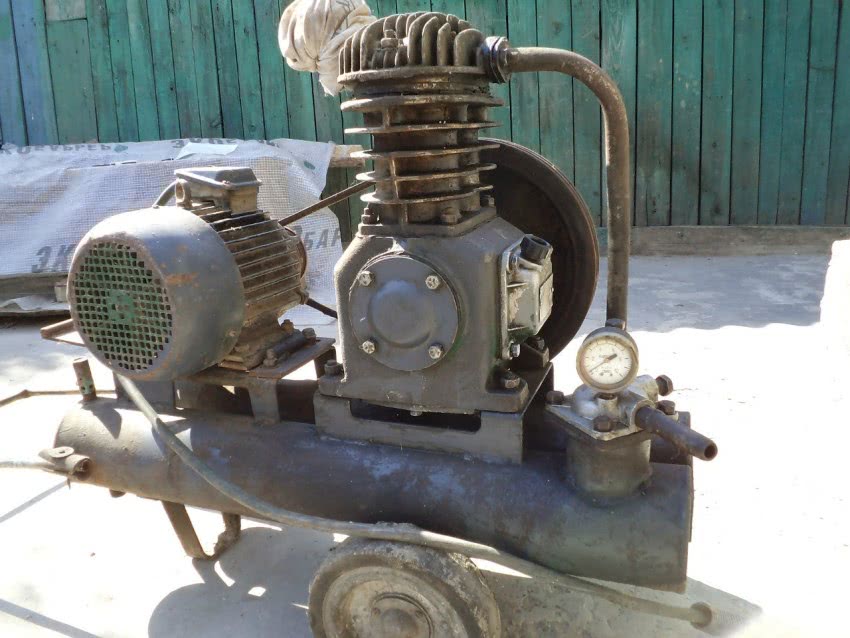

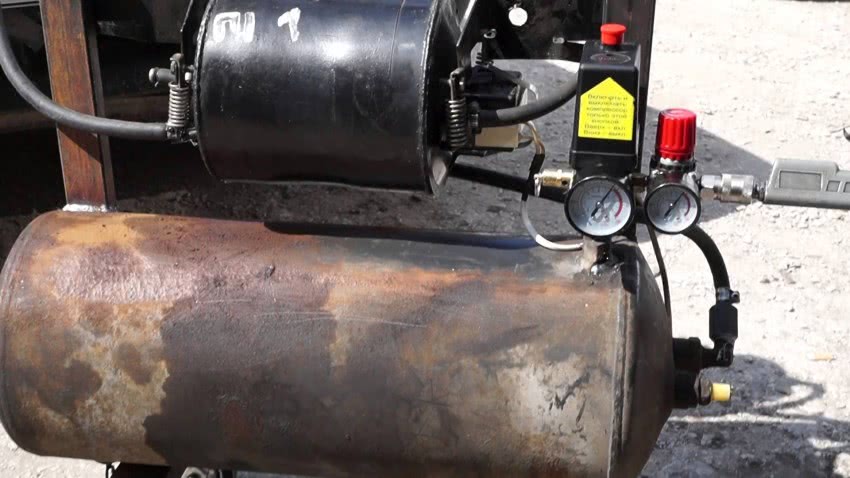

Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

Похожие записи:

Как сделать мотовелик из бензопилы своими руками. мопед из бензопилы Радиоконструктор Мармелад домашний — 19 домашних вкусных рецептов приготовления Делаем бант из ленты своими руками. инструкция +фото и видео Какие инструменты нужны для резьбы по дереву Схемы самодельного power bank в домашних условиях
