Крыша бани

Уроки эксплуатации

Односкатная крыша это, во многом компромисс. Например, сделав вход в предбанник с высокой части и разместив там полноценное окно, для максимального использования естественного освещения, вы непременно столкнетесь с проблемой, что дымоход окажется в низкой части крыши и его обслуживание будет несколько затруднено. Кроме этого не будет объективной возможности использовать свес крыши, для обустройства некоего подобия веранды.

Уходя от этой проблемы можно попытаться разместить вход в баню с торцевой стены, ведь в таком случае изменение высоты потолков можно будет некоторым образом сгладить. Но тогда встает актуальный вопрос поднятия стен на большую высоту для того чтобы вписаться в требования строительных норм по расстоянию от печи до потолка, рационального размещения полков в вертикальной проекции, дымовых каналов и прочих немаловажных факторов. Кроме этого не стоит пренебрегать расположением бани относительно сторон света, для оптимальной освещенности и отведения атмосферной влаги с крыши и одновременно от смежного соседнего участка.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

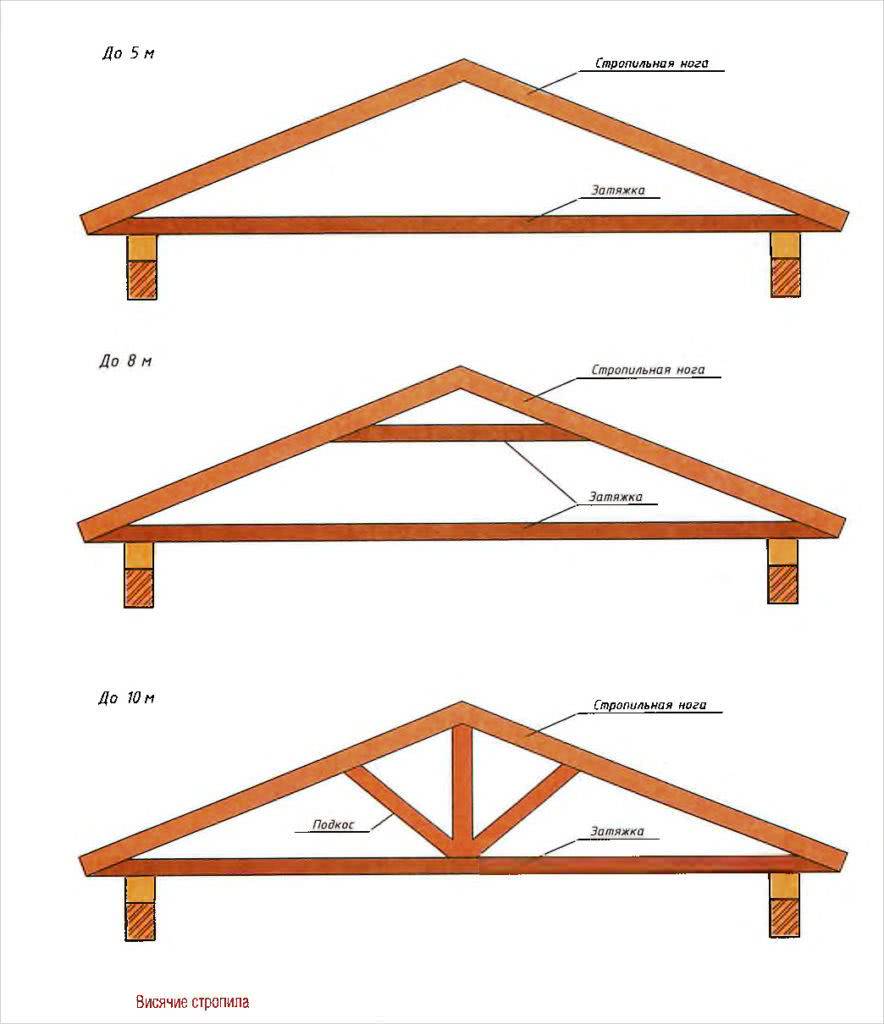

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Стропильная конструкция для односкатной крыши

Если между опорами возводимой односкатной кровли расстояние меньше 4,5 м, можно обойтись без дополнительных опорных стоек. Рекомендуемый шаг укладки элементов основы под утепление крыши бани и под кровельное покрытие 0,6 м. В верхнем брусе и в мауэрлате под стропила вырезаются пазы, размер которых рассчитывается на плотный контакт. Упрочняющие связи прокладки использовать нельзя. За пределы контура постройки стропила выводят на расстояние от 30 см до 50 см, благодаря чему формируются защитные карнизы.

Для строительства обрешетки подойдет брус, доски, жерди. Сечение пиломатериалов и шаг установки выбирают в соответствии с типом кровельного покрытия. Для мягкой кровли обрешетку делают из досок, оставляя зазоры между ними в 1 см. Под укладку листового материала обрешетку строят из бруса со стороной в сечении 5 см и больше, между элементами обрешетки можно оставить расстояние от 15 до 50 см.

Крепить доски или брус обрешетки начинают от конька, передвигаясь к карнизам, фиксируя элементы шурупами или саморезами. По линии конька доску монтируют на ребро.

После устройства обрешетки нужно узнать, как утеплить крышу бани из соответствующей статьи. С внутренней стороны ее выполнить утепление и уложить пароизоляционную прослойку, затем отделать. А с внешней покрыть рулонной гидроизоляцией, поверх которой набиваются рейки очередной обрешетки, необходимой для обеспечения вентиляции.

Для обшивки фронтонов по горизонтали или вертикали также потребуется предварительное сооружение обрешетки с заранее сформированными проемами для дверей и окон.

В завершении всего спектра работ монтируют выбранное хозяином кровельное покрытие, конек защищают или специально изготовленными для его оснащения деталями или полосой оцинкованного железа, подшивают фронтонные и карнизные свесы.

Описаны два простейших способа, согласно которым чаще всего сооружается крыша на баню своими руками. Популярны они не только среди домашних мастеров, но и среди профессиональных строителей из-за простоты и скорости производства. Соблюдая правила, хозяин обеспечит баньку отличной прочной крышей, приносящей удовольствие не только от безупречной работы, но и от красивой формы.

Монтаж двускатной крыши банного комплекса

Так как двускатная крыша является наиболее популярной, поэтому следует более подробно рассмотреть, как возводится двускатная крыша для бани своими руками.

На сегодняшний день существует 2 системы монтажа двускатной кровли:

  1. Система висячих стропил. Крепление стропильной системы этого типа осуществляется одной стороной к телу здания, а вторая сторона закрепляется между двумя противоположными секциями стропил.
  2. Наклонные стропила. Этот тип конструкции является более устойчивый, так как элементы конструкции дополнительно удерживаются стойкой, расположенной в центре.

Двускатная крыша является наиболее предпочтительным вариантом создания кровли своими руками для каркасной бани, так как конструкция обеспечивает самоочищение поверхности скатов кровли от скапливающихся осадков, что значительно уменьшает оказываемое на здание давление. Такой эффект достигается за счет того, что двускатная кровля имеет большой угол наклона кровельных плоскостей.

По своей конструкции двускатная кровля представляет несколько одинаковых по размеру и форме равнобедренных треугольников, которые равномерно расположены вдоль всего здания. Вершина конструкции носит название конька. Поперечный брус, к которому осуществляет закрепление вершины стропил, носит название ригеля. Ригель придает прочность конструкции и скрепляет в единую конструкцию отдельные стропила. От величины шага между стропилами зависит прочность всей конструкции.

Крепление стропил наверху стен здания осуществляется после того, как закончен монтаж потолочных балок.

Монтаж несущих конструкций кровли состоит из следующих этапов:

  • крепление мауэрлата к стене здания;
  • сборка стропильной фермы;
  • установка двух ферм на разных концах здания;
  • установка оставшихся стропильных ферм по специально натянутому шнуру.

После окончания монтажных работ по установке несущих конструкций кровли приступают к закреплению обрешетки, монтажу слоев паро-,гидро- и теплоизоляционных материалов. По окончании этих работ проводится монтаж кровельного материала.

Плюсы односкатной крыши

Односкатная крыша имеет определенные плюсы по отношению к другим видам кровли. Среди них можно выделить:

  • простота возведения;
  • меньшие растраты средств;
  • высокая прочность;
  • простота обслуживания;
  • доступность ремонта.

Двускатная крыша требует особого подхода при строительстве. Еще более сложными конструкциями являются вальмовые варианты и ломанные кровли. Односкатную крышу может собрать даже неопытный мастер, если будет точно следовать инструкциям. При этом отсутствие помощника не скажется на конечном результате. Обычно узлы стропильной системы имеют небольшой вес. Средств на односкатную крышу уйдет практически в два раза меньше, чем на двухскатную при накрытии одинаковой площади. Связано это с тем, что для односкатной крыши требуется меньше материала. Конечная конструкция получается довольно прочной. Она способна выдержать большие ветровые нагрузки и вес снега при правильном расчете угла. Благодаря односкатной крыше баню легко построить рядом с домом. Что позволит сделать переход без прохода по улице.

Обратите внимание! Плоская крыша также имеет небольшие растраты на строительство, но она не подходит для бани. Это связано со спецификой температурных режимов

Двухскатная крыша для бани своими руками

Баня – постройка санитарно-гигиенического назначения, пользующаяся огромной популярностью среди населения России. Она стала обязательной частью досуга и оздоровления, образом жизни русского народа, поэтому без нее не обходится ни один загородный или даже садовый домик. Если на участке достаточно места для строительства, тогда отдельностоящая баня с двускатной крышей лучшим вариантом. В ней будет легко поддерживать оптимальную температуру, постройка станет отражением древних традиций в зодчестве. Эта статья расскажет, как своими руками строится двухскатная крыша, сохраняющая тепло.

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли. Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата

Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;

Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;

Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;

Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

  • Монтаж мауэрлата;
  • Установка балок для перекрытия и ног подстропильных;
  • Оборудование стропильной системы;
  • Монтаж обрешетки;
  • Последовательный монтаж слоев кровельного пирога;
  • Внешнее покрытие.

ОСТОРОЖНО! При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли. Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Монтаж крыши своими руками

Прежде чем приступить к строительству, нам нужно подготовить необходимые материалы. Основу всей конструкции составляют деревянные брусы и кровельный материал. Давайте рассмотрим, какие строительные материалы нам потребуются для строительства.

Подготовка

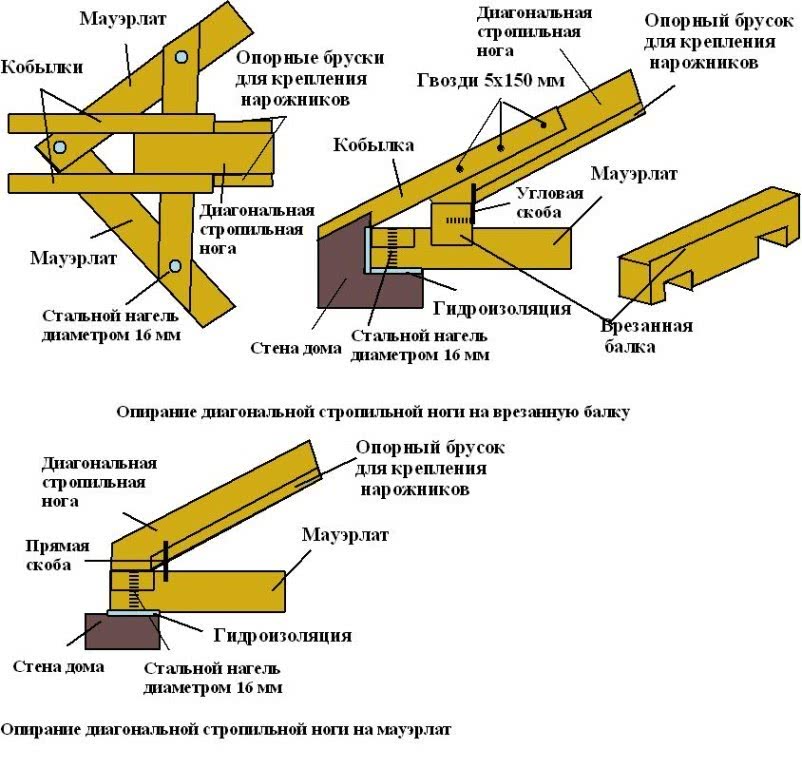

Мауэрлат. Для начала разберемся, что это за зверь такой? Мауэрлат — основа кровельной системы, а точнее ее самая нижняя часть, которая лежит по периметру стен. Именно к мауэрлату крепится брус, именуемый стропилами. Для этих целей лучше всего подойдет брус из хвойного дерева, с сечением 15×15 или более сантиметров. Дерево следует предварительно обработать специальным антисептиком или кровельной мастикой.

Стропила. Это именно та часть крыши, на которую будет укладываться кровельный материал

Важно помнить, что на стропила ляжет вся тяжесть кровельного материала, а так же тяжесть того, что ляжет на этот кровельный материал Потому в качестве стропил используют качественные доски без трещин и дырок, с сечением не менее 5×15 сантиметров. Длина стропил должна быть с запасом, не забывайте учитывать размер козырьков. На стропилах должны быть сделаны специальные пазы под маэурлат

Крепление мауэрлата и стропил осуществляется с помощью гвоздей или металлических уголков

На стропилах должны быть сделаны специальные пазы под маэурлат. Крепление мауэрлата и стропил осуществляется с помощью гвоздей или металлических уголков.

Обрешетка. Обрешетка укладывается на стропила, перпендикулярно их направлению. При установке обрешетки учитывайте особенности кровельного материала, если он гибкий, например как мягкая черепица, то возможно потребуется сплошная обрешетка фанерой. Если будет использоваться, например, ондулин, то будет достаточно обычной реечной обрешетки.

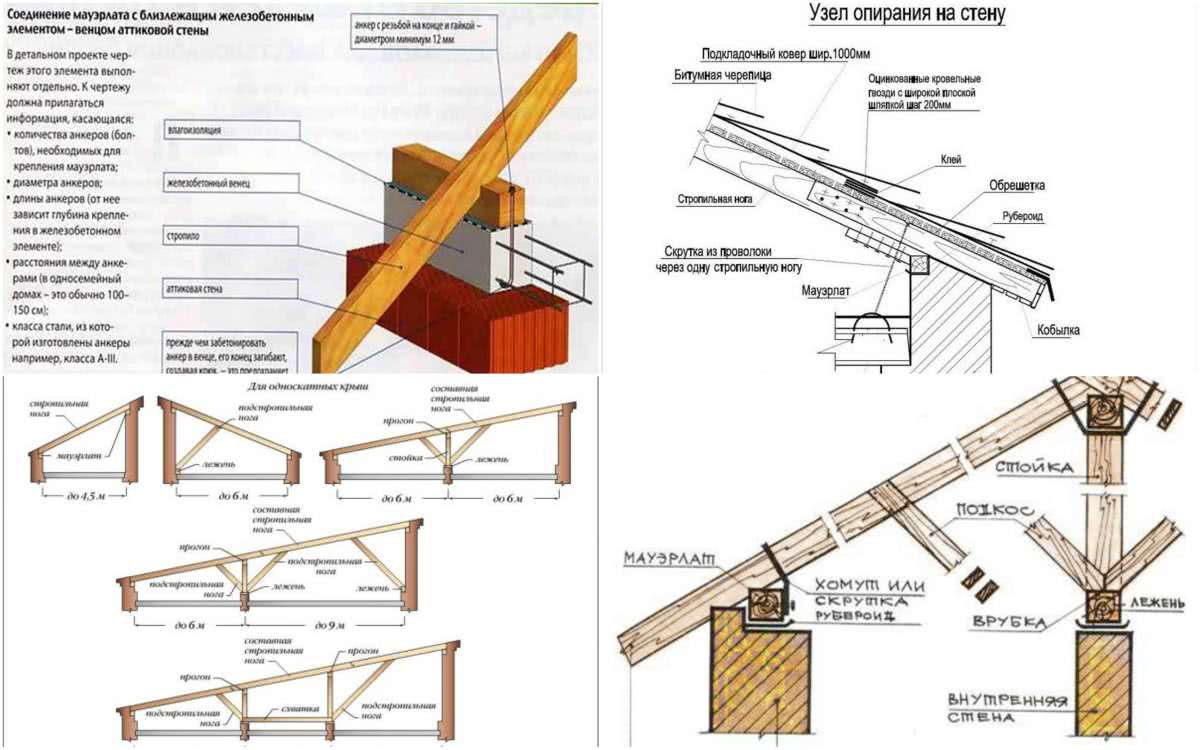

Мауэрлат, схема упора на стену и схема в разрезе

Мы обсудили основные моменты подготовки к строительству. А теперь перейдем собственно к делу и узнаем, как сделать крышу своими руками.

Строительство

По проекту одна из стен должна быть меньше другой, чтобы обеспечивать уклон крыши в 20-30 градусов. Укладка мауэрлата. На поверхность стены, которая должна быть заранее гидроизолирована рубероидом, укладывается мауэрлат. Брус мауэрлат служит не только креплением для стропил, но и отлично распределяет нагрузку с кровли. Для крепления мауэрлата используют специальные анкера или металлическую арматуру.

В ноге стропильного бруса прорезаются специальные пазы, которые под наклоном должны упираться в мауэрлат. Расстроение между стропилами должно быть не больше метра, лучше 60 — 90 сантиметров. Крепление стропил к мауэрлату осуществляется с помощью гвоздей или металлических уголков.  Производим монтаж контро-брешетки, на которую прибиваем слой гидроизоляции с помощью строительного степлера. Слой гидроизоляции защитит чердак от попадания влаги со стороны кровли. На гидроизоляцию монтируем обрешетку. Для мягких кровельных материалов в качестве обрешетки используем листы фанеры, для обычной кровли подойдет реечная обрешетка с шагом 200-300 мм. На обрешетку укладываем кровельный материал

Важно помнить, что укладка кровли осуществляется снизу вверх, с нахлестом материала примерно на 100-150 мм. Если вы выбрали например, ондулин, то для его крепления используются специальные гвозди с защитной резиновой шляпкой, которая предотвратит проникновение влаги сквозь отверстия

Монтаж водосточной системы. Наглядную демонстрацию смотрите на видео в конце статьи.

Виды конструкции банных крыш

Современная крыша бани представляет собой функциональную и надежную конструкцию, которая бывает двух типов.

Односкатная крыша

Подобный тип кровли является самым доступным для монтажа и экономически выгодным. Конструкция предусматривает установку стропил с упором на противоположные стены

При этом важно правильно рассчитать подходящий угол наклона ската для защиты кровли от возможных повреждений и деформаций

Возводить односкатный тип конструкции следует на участке с высокой ветровой нагрузкой, чтобы предотвратить застой дождевой воды и снежного покрова на поверхности.

Двухскатная крыша

Подобная кровля обладает рядом преимуществ: надежностью, долговечностью, теплоемкостью, возможностью обустройства чердачного помещения. Кроме того, на ней не задерживаются атмосферные осадки, но и стоимость ее гораздо выше, чем у односкатного аналога.

Двухскатный вариант кровли изготавливается одним из двух способов:

  • Наклонными стропилами.
  • Висячими стропилами.

Угол между установленными стропилами определяет наклон скатов: чем он меньше, тем круче скаты.

Чаще всего двухскатные крыши бывают:

  • Чердачными. Кровельные конструкции, которые предусматривают наличие свободного пространства между двумя скатами и несущими балками для обустройства хозяйственного помещения. Обязательное условие – наличие потолочного перекрытия, отделяющего нижние этажи от кровли.
  • Бесчердачными. Конструкции, в которых пространство под кровлей не отделено от основных функциональных помещений бани потолочным перекрытием. Отличие заключается и в высоте конька, который гораздо меньше, чем у чердачных конструкций.

Устройство: конструкция

Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов – наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли – у каждого из них есть свои ограничения по допустимому углу наклона поверхности.

Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное – снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее – осадки или ветра.

Односкатные крыши желательно ставить так, чтобы их низкая часть была повернута навстречу основному и самому сильному ветру данной местности.

Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).

Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат – это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.

Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.

ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра. Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть

В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани

Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.

Хорошо подойдет для стропил доска 50Х150

А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.

Стропила или стропильные ноги – это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.

Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто – для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное – равное расстояние между соседними стропилами.

Сечения используемых материалов для стропил таковы:

  • бревно/брус – минимум 12 см;
  • пластина – мин. 7 см;
  • доска – мин. 4 см.

Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м – делается один подкос, если 6-9 м – два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?

Сечения подкосов тоже стандартные:

  • бревно – от 10 см;
  • брус – от 8 см по стороне сечения;
  • доска – спаренная от 25х150 мм.

Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.

Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».

Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.

Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)

  Д (м) Ш (м) В (м) Площадь (м2) Кол-во Вес (кг)
Металлочерепица 9 7 0,5 63 347
Обрешетка (доска 25 мм) 9 7 25 63 788
Утеплитель 8 7 200 48 960
Подшивка потолка вагонкой 8 6 12 288
Снеговая нагрузка 9 7 63 111 6993
Собственный вес балки 7 0,05 200 35
Шаг между балками, кол-во балок, их вес 0,25 33 1155
Общая нагрузка на кровлю с коэфф. запаса прочности 1,1 11583
Расчетная нагрузка на квадрат (м2) кровли 184

Конструктивные особенности двухскатной кровли

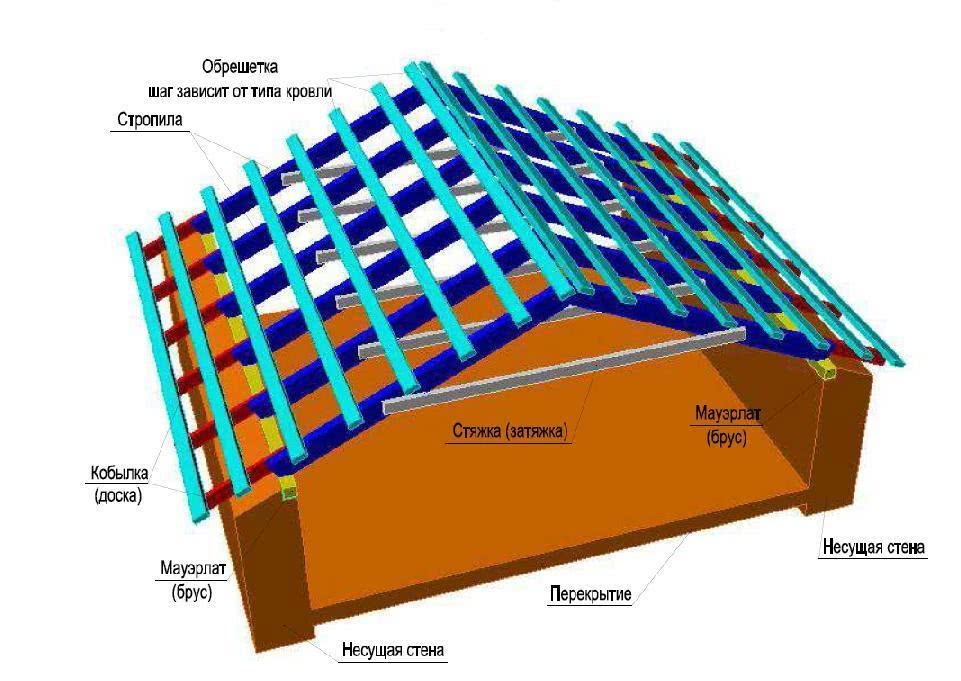

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.

Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.

Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.

Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.

Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают фермы более прочной и устойчивой к различным нагрузкам.

Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра

Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.

Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Кровля дома из бруса

Красивая крыша состоит из нескольких скатов, а наличие мансарды с несколькими окнами делает ее оригинальной. При отсутствии навыков можно самостоятельно устроить двускатную кровлю — это практичный, эффективный, эстетичный тип кровли. Для мауэрлата выбирают брус 150х150 мм и крепят его к венцу стены при помощи скоб, нагелей, анкерных болтов.

Стропила опираются на мауэрлат. Следует отметить, что в этом месте принято делать треугольный зарез для более прочного зацепления обоих элементов. В деревянных домах, которые дают значительную усадку, выемку не делают, так как смещение может деформировать конструкцию. Лучший способ прикрепить стропила и обеспечить возможность смещаться — использовать стальное крепление «санки». Оно состоит из 2-х элементов, позволяющих стропиле изменить угол вследствие усадки дома.

Стропильная система состоит из прочного бруса и представляет собой каркас. Она задает форму крыши, состоит из дублирующих элементов. Угол наклона, шаг, длина, толщина стропил указываются в проекте. Как правило, берут брус шириной 150-180 мм, толщиной от 50 мм. Между собой элементы системы соединяют креплением шип-паз и стальными накладками. Поднятие стропил на заданный угол осуществляют при помощи специальных элементов — стропильных ног, которые тем выше, чем больше вверх поднимаются брусья.

Если предполагается устройство мансарды, кровлю утепляют изнутри плитами минеральной ваты, уложенной между стропилами. Материалом облицовки выбирают вагонку либо гипсокартон. Деревянный дом дает усадку в течение 1-2 лет. В этот период в нем можно жить, но стены нельзя отделывать облицовочными материалами.

https://youtube.com/watch?v=SSJvWkwyv24

Конструкция двускатной крыши

Вариант с двумя наклонёнными поверхностями представляет собой самую простую конфигурацию, применяемую для возведения каркаса. Опираться он может на внешние стены и на центральную (если она есть). В первом случае свод образует мансардное помещение, которое легко задействовать для расширения полезной площади.

Жесткость двускатному типу придают треугольные секции, получаемые при сборке стропильного узла. В него входят:

  1. Мауэрлат — основа, укладываемая на внешние стены. Как правило, его изготавливают из деревянных брусков большого сечения. Их неподвижно закрепляют анкерными болтами. На мауэрлат крепят стропила и он переносит массу перекрытия на стены домостроения.
  2. Лежень используют при возведении перекрытия большой площади. Это брус наподобие мауэрлата, который размещают на внутренних стенах. В него упирают подкосы и стойки для придания жёсткости.
  3. Подкосы. Небольшие по длине бруски, устанавливаемые под наклоном. Они формируют треугольники, которые обеспечивают узлам перекрытия устойчивость и повышают жёсткость.
  4. Стойки. Эти элементы размещают вертикально. Они принимают вес перекрытия, равномерно распределяя усилия на опорные поверхности.
  5. Затяжки. Горизонтальные балки, соединяющие стропила. Служат для усиления каркаса и снижают распирающие нагрузки, действующие на основание.
  6. Стропила. Брусья, состыкованные под углом друг с другом и формирующие скат. При значительной длине элементы составляют из нескольких единиц, формируя жёсткую балку. Количество таких ферм и шаг между ними зависят от длины дома. Обычно промежутки между балками делают от 0,6 до 1,2 м. Расстояние зависит от общего веса перекрытия, ветровой и снеговой нагрузки.
  7. Конёк. Элемент располагают в точке пересечения скатов. Для обеспечения жёсткости опирают его на вертикальные опоры. По краям к нему прибивают края стропил. Если площадь небольшая, допускается использование досок вместо цельного бруска. Их прибивают вверху ската с двух сторон.
